豪典CAD幕墙工具包(cad插件)

　　豪典幕墙工具包是一款基于AutoCAD基础二次开发的系统工具包；主要针对于门窗幕墙辅助设计而开发；适用于 AutoCAD2006-2010中文版，在该程序中，包含的工具非常丰富，可以涵盖整个设计范畴，包括用户们经常使用到的绘图工具以及编辑工具；如果您有其它操作需要，程序还可以为您提供环境设置工具，这样有助于用户可以随时随地在您想要编辑的环境中进行设计；在用户设计过程中，您还可以使用到图层管理工具，它的存在可以为用户提供自由自在的编辑图层；在程序中还提供了门窗幕墙构件校核工具，真可谓是应有尽有，一共内置了近九十个专用工具；强大又实用，需要的用户可以下载体验

软件功能

　　方便的节点查看工具，窗型设计完成后，可快速查看选定位置的节点图，用于判断下料计算正确性，同时软件还提供自动生成的公式供校对使用，两种方式同时校核，确保下料计算的准确性；

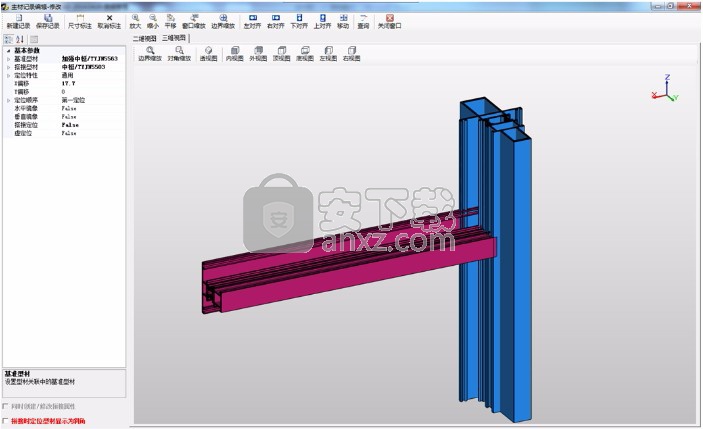

　　强大的三维图形，窗型设计完成后，可生成整窗的三维图，可以方便的切换角度、缩放等操作查看各部位的细部构造节点，能快捷的判断出各部位的搭接方式、构造节点等，并能把三维图形输出图片或PDF文件；

　　节点图输出功能，用户可给窗型设置节点索引位置，计算完成后软件可自生成索引位置的节点图，节点图可以直接输出至CAD供后续图纸编辑使用；

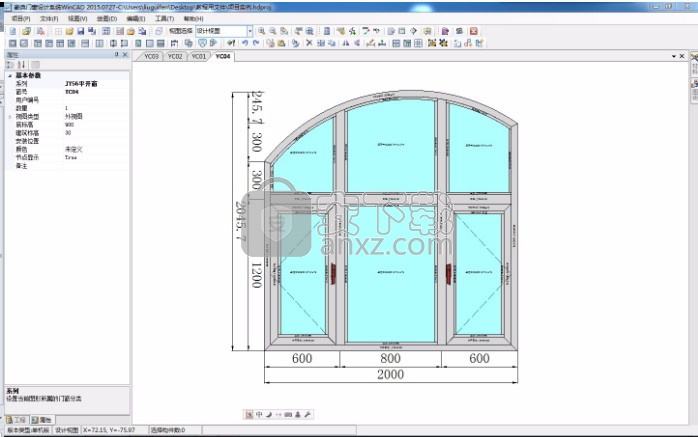

　　分格自由设计，用户可根据实际分格情况自由设计矩形或异形窗，通过软件提供的关键点捕捉、辅助线等工具加快窗型设计的速度；

　　图形与材料分离式设计，窗型的设计与材料无关，窗型可多次重用，图形通过匹配材料后自动生成料单，根据不同阶段可生成框材料单、扇材料或总体料单；

软件特色

　　灵活窗型设计方式，软件可能过模板库、图块库、构件块、现有文件等多种方式创建窗型，同时可在不同的窗型之间复制、粘贴实现窗型组合；

　　图块重用与图块自动更新设计，用户可针对项目的建立固定板块、开启板块、外框等建立图块，图块中包含各种定义完整的材料信息，创建工程设计图样时用图块搭建，从而快速创建窗型生成工艺单。引用的图块可以自动更新，当工程材料配置发生改变时，只要修改图块后，本项目下的所有窗型材料可以自动更新；

　　参照设计，用户对本工程下分格相同的窗型，只要设计一次，其它相同分格可以直接参照引用此窗型文件（源窗型），引用后直接修改尺寸无需重新匹配材料。当源窗型中材料发生改变时，各引用窗型文件可自动更新；

　　网络数据支持，软件企业版采用基于网络的数据库，多人可共享各种材料数据、模板数据、图块数据等，并可设置不同权限，方便统一管理；

　　完全开放的数据系统，用户可根据自己的使用情况，建立自己的型材库数据，同时也可以使用软件提供的通用型材数据；

　　可视化的型材设置，型材设置或型材搭接设置都采用可视化的界面，用户编辑直观、方便，还可直接量取尺寸；

　　加工单批次组织，同一项目中可按进度计划，创建不同批次的加工单，对不同阶段的加工单还可以分类管理。针对各批次加工单进行材料统计等操作，生成各阶段的材料统计报表；

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

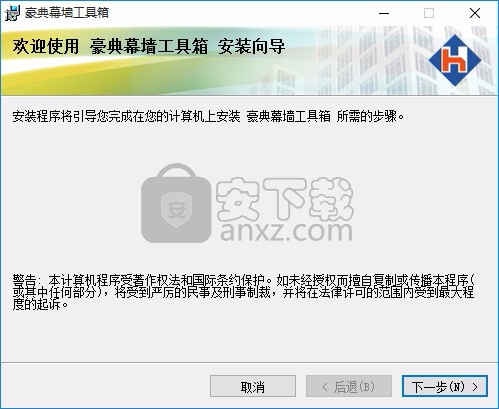

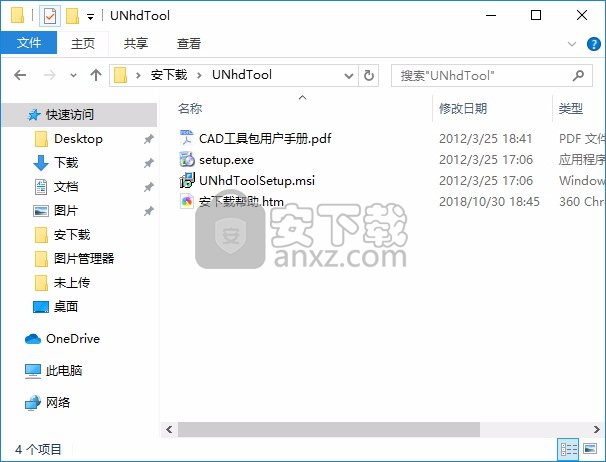

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

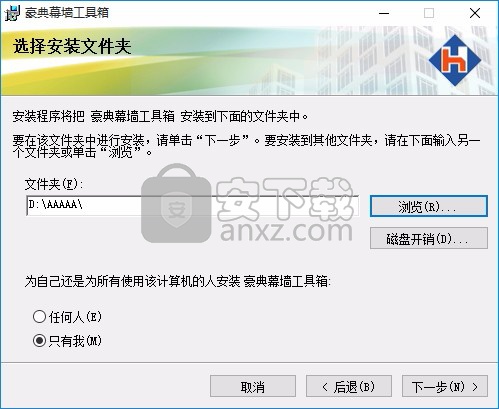

　　3、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

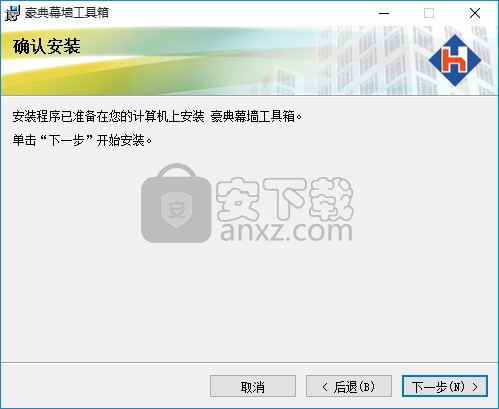

　　4、现在准备安装主程序。点击“安装”按钮开始安装或点击“上一步”按钮重新输入安装信息

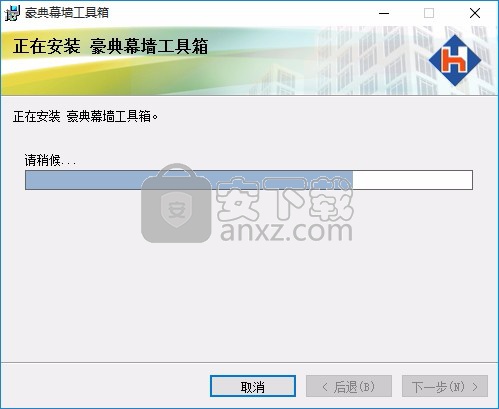

　　5、等待应用程序安装进度条加载完成即可，需要等待一小会儿

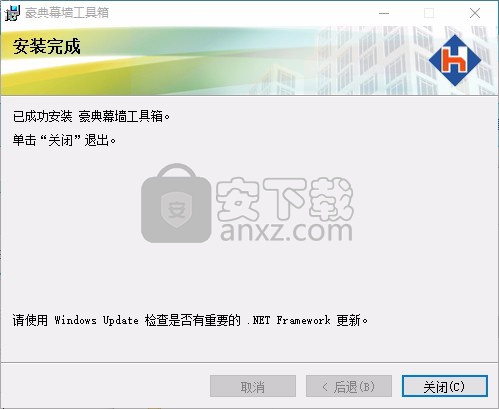

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用说明

　　本软件适用于 AutoCAD2006-2010 中文版，安装完成后软件会自动判断当机计算机中安装的 CAD 版本

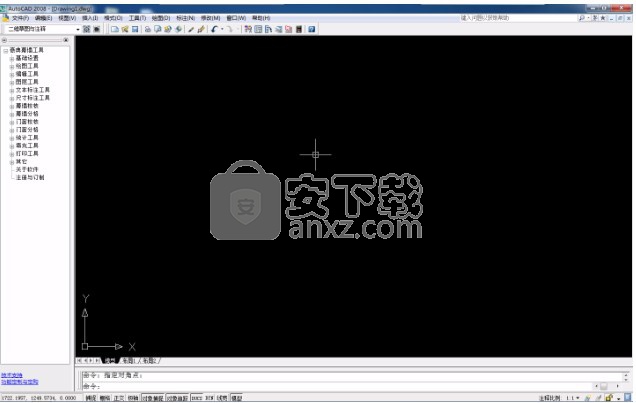

　　并进行自动加载，加载成功后运行 CAD 会在 CAD 的左侧显示命令面板：

　　命令面板可改为停靠、自动隐藏等模式，如果关闭后需要重新打开，主在命令栏中输出“HDADDMENU”即可重新打开命令面板。

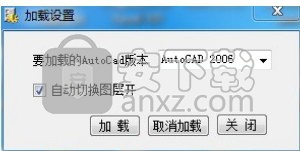

　　如需要取消或设置自动加载，可点击桌面的快捷方式“ ”打开加载设置窗口进行设置：

　　“要加载的 AutoCAD 版本”：选择需要设置的 CAD 版本；

　　“自动切换图层开”：默认打开自动切换图层功能；“加载”：加载工具包；“取消加载”：取消加载工具包；

　　二、 基础设置

　　. 1. 初始化

　　命令：hdIni

　　设置：参见“初始化设置”。

　　功能：将当前图形图层、标注样式、字体等绘图相关参数按设定的值进行自动设置。

　　操作：命令行输出“hdini”或菜单面板“基础设置”-“初始化”

　　示例：无

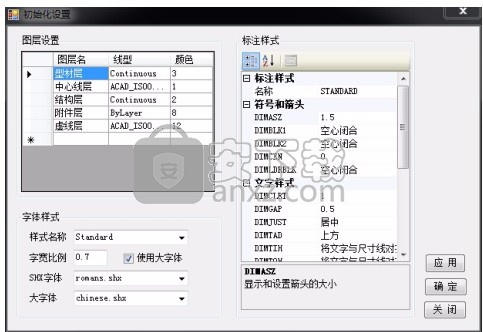

　　. 2. 初始化设置

　　命令：hdIniSet

　　设置：无。

　　功能：设置初始化参数时线型、图层、字体及标注样式等参数。

　　操作：命令行输出“hdIniSet”或菜单面板“基础设置”-“初始化设置”

　　图层设置：

　　a. 第一列为图层名称，第二列为线型名称，第三列为颜色色号；

　　b. 点击第二列可打开线型选择对话框，选择需要的线型；

　　c. 点击第一列前的固定列可选择整行，按 DEL 键可删除选中的行；

　　字体样式：

　　a. 样式名：可选择或输入初始化时新建的字体样式名称；

　　b. 字宽比例：在选中“使用大字体时”时汉字的宽与高的比例；

　　c. SHX 字体：非中文字的字体名；

　　d. 大字体：中文字体的字体名；

　　标注样式：设置尺寸标注样式的相关参数。

　　. 3. 绘图设置

　　命令：hdset

　　设置：无。

　　功能：设置垫块、标高、焊缝等绘制过程中的相关参数。

　　操作：命令行输出“hdset”或菜单面板“基础设置”-“绘图设置”

　　焊缝参数：

　　a. 图层：设置焊缝图形所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 颜色：设置焊缝图形的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　岩棉参数：

　　a. 图层：设置岩棉图形所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 颜色：设置岩棉图形的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　垫块参数：

　　a. 图层：设置垫块图形所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 颜色：设置垫块图形的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　标注参数：

　　a. 图层：设置引线文本标注图形所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 标注线颜色：设置引线文本标注图形中引线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　c. 文本颜色：设置引线文本标注图形中标注文字的颜色，可设置为随层（ByLayer）或从对话框中选

　　择；

　　d. 文字字高：设置引线文本标注图形中标注文字的字高；

　　e. 采用当前标注样式比例：如勾选此项，标注时会采用当前标注样式中的比例因子设置标注线的比

　　例以及用前标注样式中的比例因子乘以设置的文字字高作为标注的字高；

　　f. 标注文本数据：标注选择文本所在的数据库；

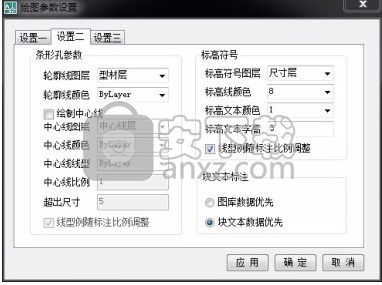

　　条形孔参数：

　　a. 轮廓线图层：设置条形孔图形所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 轮廓线颜色：设置条形孔图形的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　c. 绘制中心线：设置是否在线条形孔时同时绘制其中心线；

　　d. 中心线图层：设置条形孔中心线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　e. 中心线颜色：设置条形孔中心线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　f. 中心线线型：设置条形孔中心线的线型，可设置为随层（ByLayer）或从对话框中选择；

　　g. 中心线比例：中心线的线型比例；

　　h. 超出尺寸：中心线两端超出条形孔轮廓的尺寸；

　　i. 线型随标注比例调整：设置绘制中心线时其线型比例是否以当前的标注比例等比缩放；

　　标高符号：

　　a. 标高符号图层：设置条标高符号所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 标高线颜色：设置标高线图形的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　c. 标高文本颜色：设置标高文本的颜色，可设置为随层（ByLayer）或从对话框中选择

　　d. 标高文本字高：设置标高数值文本的字高；

　　e. 线型随标注比例调整：设置标高符号及字高是否以当前的标注比例等比缩放；

　　块文本标注：

　　a. 图库数据优先：对块进行引线标注时优先选用图库中的标注信息；

　　b. 块文本数据优先：对块进行引线标注时优先选用块对应文本库中的数据进行标注；

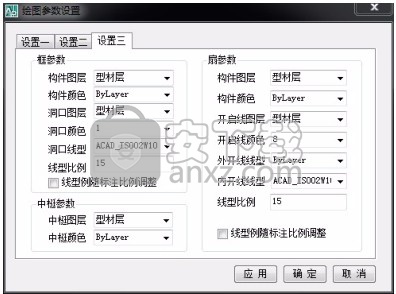

　　框参数：

　　a. 构件图层：画窗框时轮廓线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 构件颜色：窗框轮廓线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　c. 洞口图层：洞口线轮廓线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　d. 洞口颜色：洞口轮廓线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　e. 洞口线型：设置洞口线的线型，可设置为随层（ByLayer）或从对话框中选择；

　　f. 线型比例：设置洞口线的线型比例；

　　g. 线型比例随标注比例调整：设置洞口线时其线型比例是否以当前的标注比例等比缩放；

　　中梃参数：

　　a. 中梃图层：画中梃时轮廓线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 中梃颜色：窗中梃轮廓线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　扇参数：

　　a. 构件图层：画窗扇时轮廓线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　b. 构件颜色：窗扇轮廓线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　c. 开启线图层：开启线轮廓线所放置的图层（下拉框中会提取当前图形中所有图层供选择）；

　　d. 开启线颜色：开启线轮廓线的颜色，可设置为随层（ByLayer）或从对话框中选择；

　　e. 内开线线型：设置内开开启线的线型，可设置为随层（ByLayer）或从对话框中选择；

　　f. 外开线线型：设置外开开启线的线型，可设置为随层（ByLayer）或从对话框中选择；

　　g. 线型比例：设置开启线的线型比例；

　　h. 线型比例随标注比例调整：设置绘制开启线时其线型比例是否以当前的标注比例等比缩放；

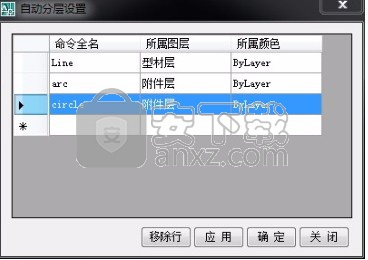

　　. 4. 图层切换设置

　　命令：hdlayerset

　　设置：无。

　　功能：设置自动切换图层的命令及与其对应的图层。

　　操作：命令行输出“hdlayerset”或菜单面板“基础设置”-“图层切换设置”

　　示例：

　　命令全名：对应 AutoCAD 中的命令（不分大小写），必须是完整的命令名，不能为简化命令；

　　所属图层：执行完相对应的命令后，所增加的图形放置的图层；

　　所属颜色：执行完相对应的命令后，所增加的图形的颜色；

　　注：选中整行按“Delete”键可删除整行。
