varicad 2017

　　varicad 2017是一款机械工程3D/2D CAD软件，新版本改进了3D内核的部分，包括STEP文件的输入/输出；新版VariCAD 支持4K分辨率，允许用户创建和管理装配体的爆炸视图以及创建和编辑3D文本；此版本支持Linux下的3D鼠标，VariCAD命令可从3D鼠标键获得，新功能是3D模式下的等距视图和从.csv文件加载的数据创建的2D对象，或者通常是文本文件（包含XY坐标的文件），用户界面包含可用于值输入的虚拟数字键盘，以及用于定义基本实体的重建对话框面板；此外，新版本支持创建和编辑材料列表，如钢材，铸铁，铝合金等。新版本重建了3D内核的部分，包括STEP文件的输入/输出，由于这一点，一些操作更快，更可靠；强大又实用，需要的用户可以下载体验

软件功能

　　参数和几何约束

　　虽然您可以轻松地转换实体或其零件，但您可以选择定义几何约束。一旦定义，约束允许您“粘贴”对象在定义的位置。更确切地说，您可以删除受约束对象的自由度。如果更改或转换了其他对象，则约束对象会自动更改其位置。例如，如果将一个凹槽约束到轴的末端并且轴长度发生变化，则凹槽与端边缘保持恒定的距离。约束可以在实体的元素之间，整个实体之间或在创建实体的2D轮廓中定义（例如，通过拉伸）。

　　无论何时输入实体的尺寸，约束中的距离或用于实体创建的2D轮廓中的尺寸，您都可以选择使用参数或甚至包含参数的数学表达式。更改参数值，您可以更改实体的形状或位置。

　　3D装配和组

　　VariCAD还提供装配支持工具。如果定义了零件和装配体之间的链接，则对零件文件所做的任何更改都将反映在装配文件中，反之亦然。也可以定义实体的链接副本（所谓的相同实体）。在这种情况下，编辑一个对象会导致更新其所有相同的副本。还可以定义实体组，使多个对象的选择和可见性更改变得简单。

软件特色

　　生成数据库辅助，生成数据库辅助包括电流或其他项目，简单的对数据库的访问和检索数据

　　使用handlebars.js–为typeahead.js自定义模板

　　详细信息记录在主视图

　　在主/详细信息视图为CSV出口明细记录

　　多文件上传分离器用来分离，指定文件名的文件上传分离器

　　使用ColorBox图像

　　使用响应式布局

　　使用下拉列表在移动，使用按钮下拉按钮组代替按钮组节省更多空间移动模式的数据

安装步骤

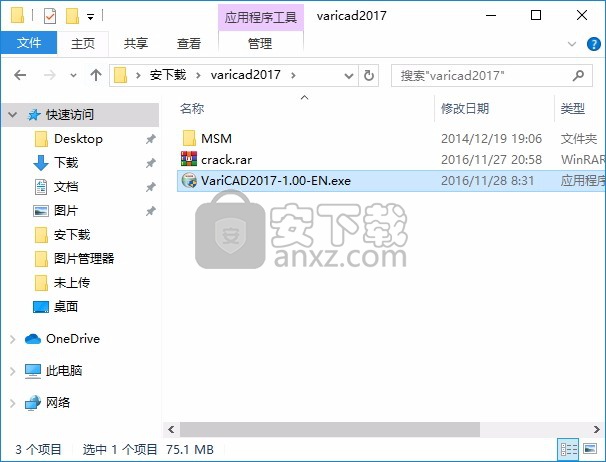

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

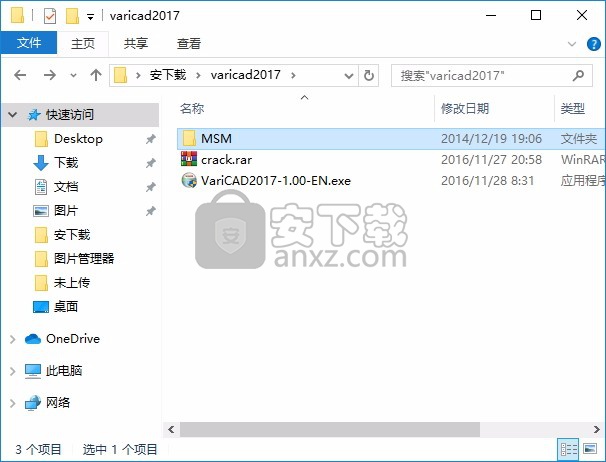

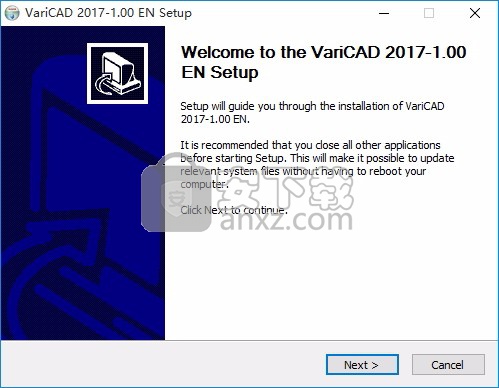

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

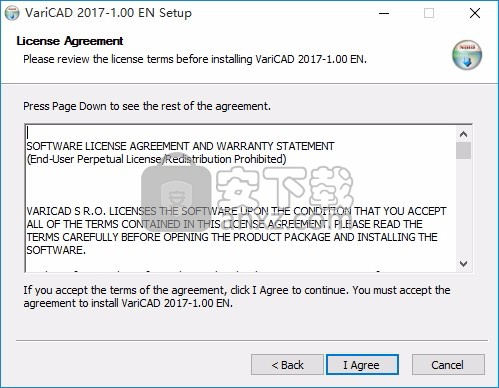

　　3、需要完全同意上述协议的所有条款，才能继续安装应用程序，如果没有异议,请点击“同意”按钮

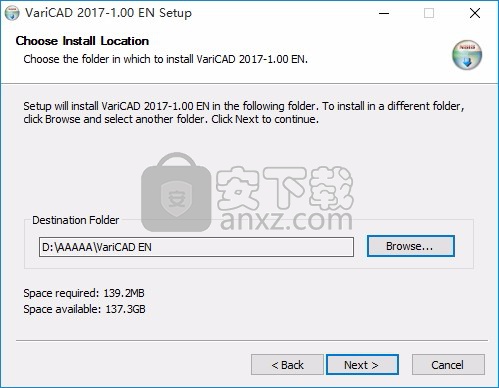

　　4、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

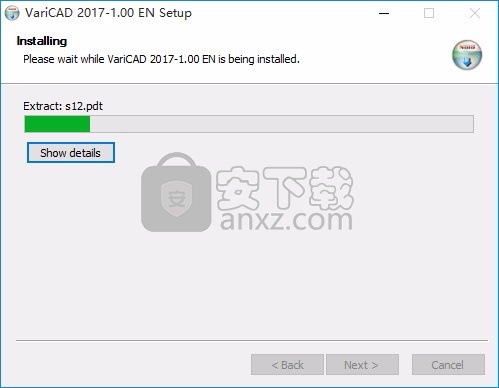

　　5、等待应用程序安装进度条加载完成即可，需要等待一小会儿

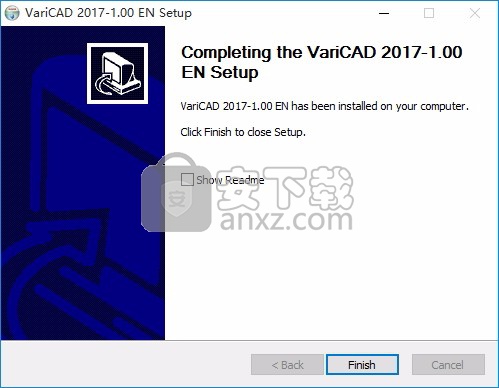

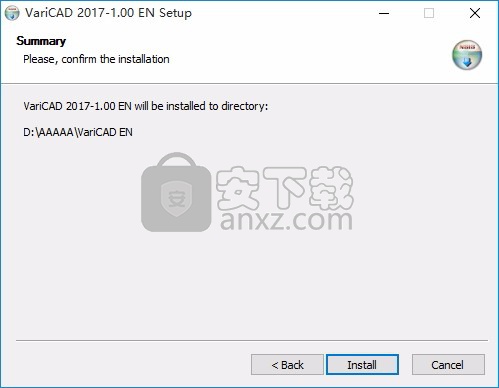

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

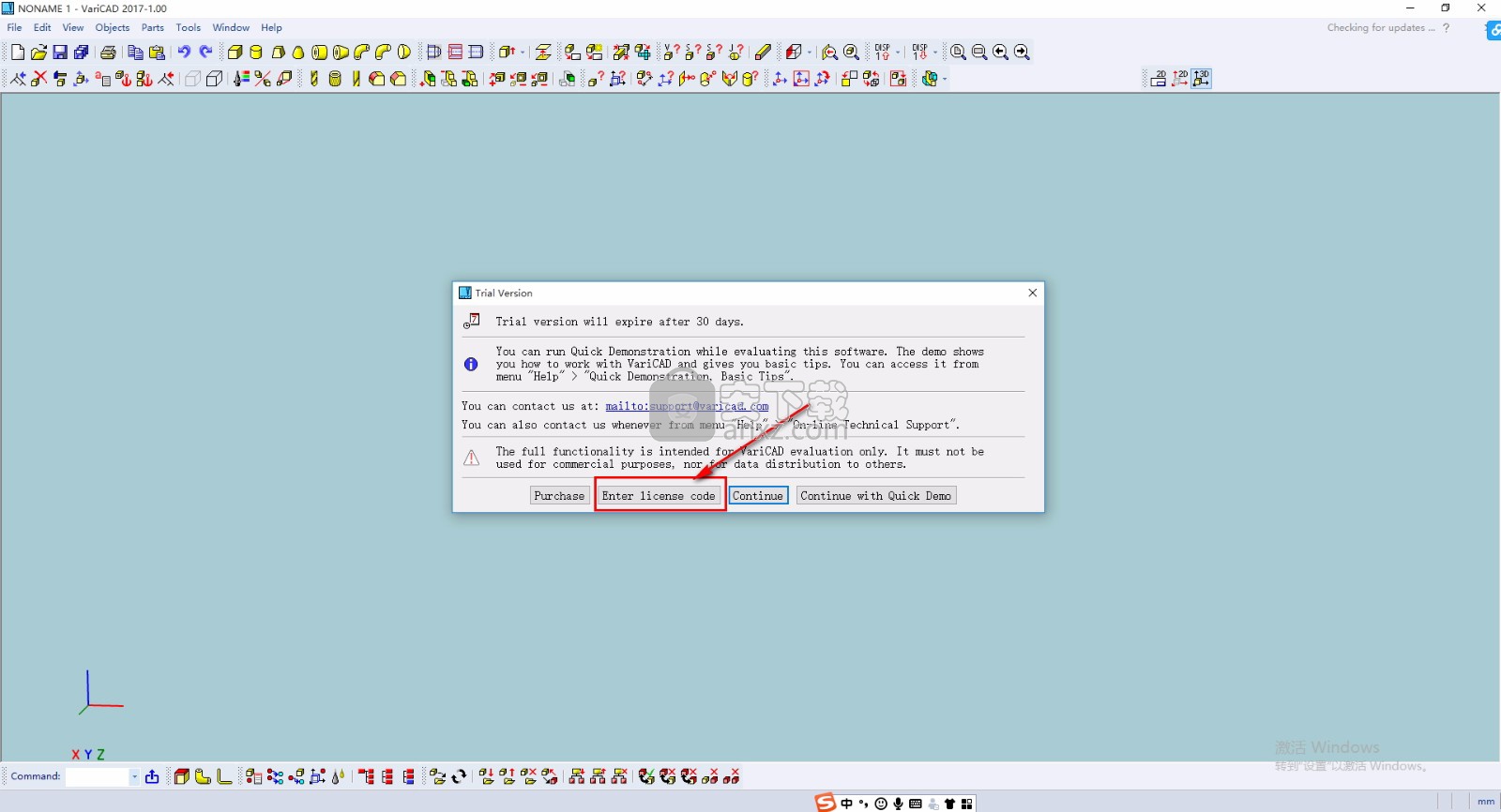

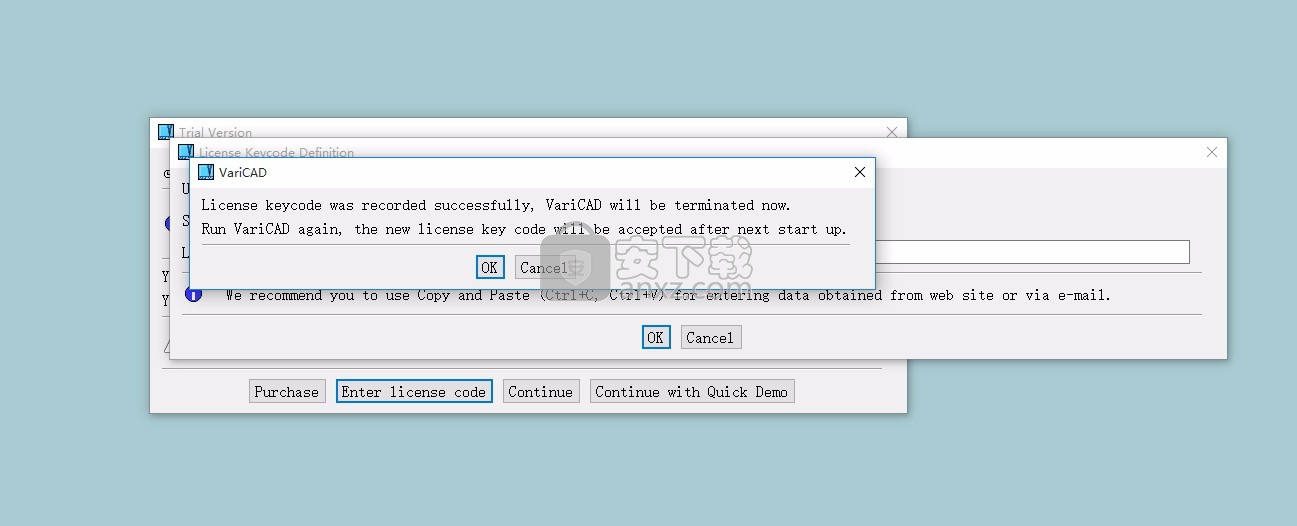

　　1、程序安装完成后，双击点击程序快捷键，弹出程序注册界面，点击"enter license code"按纽进行注册

　　2、弹出一个程序注册界面，用户可以先不管，然后打开安装包，找到注册机

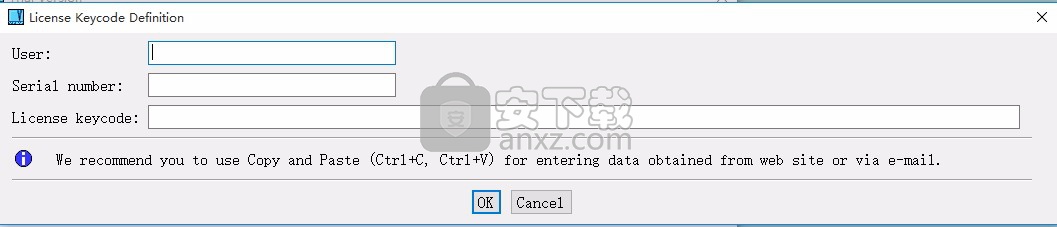

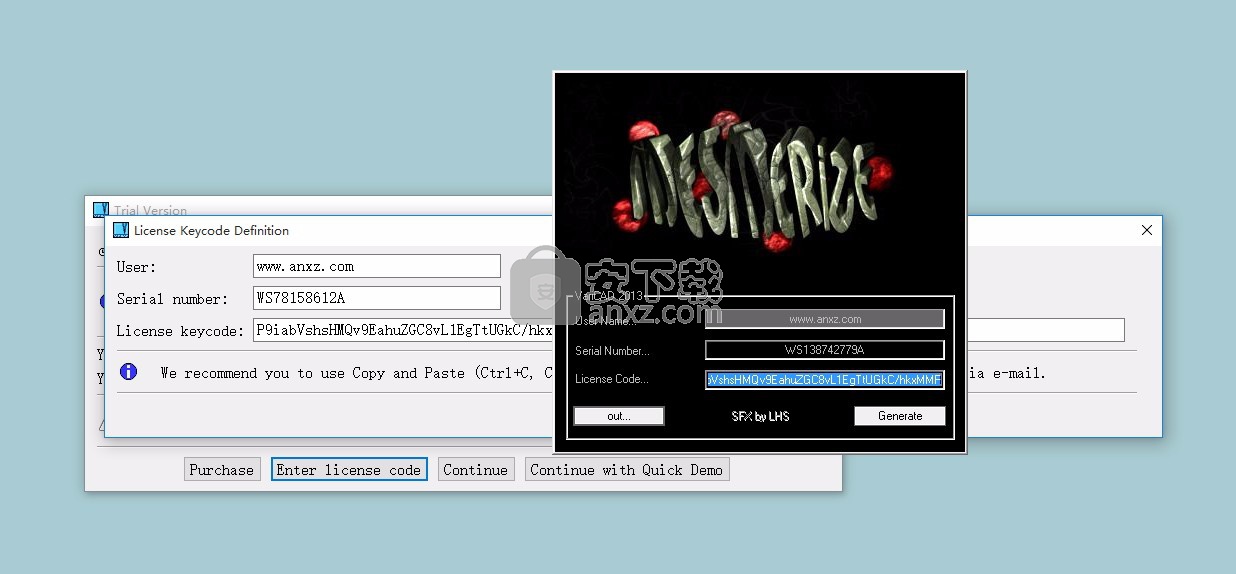

　　3、运行打开注册机，然后将将注册机中的名字已经注册码复制到对话框即可，如果想自己更改名字，如下图操作

　　4、完成一系列数据信息输入后，用户可以点击OK按钮即可成功，弹出成功界面

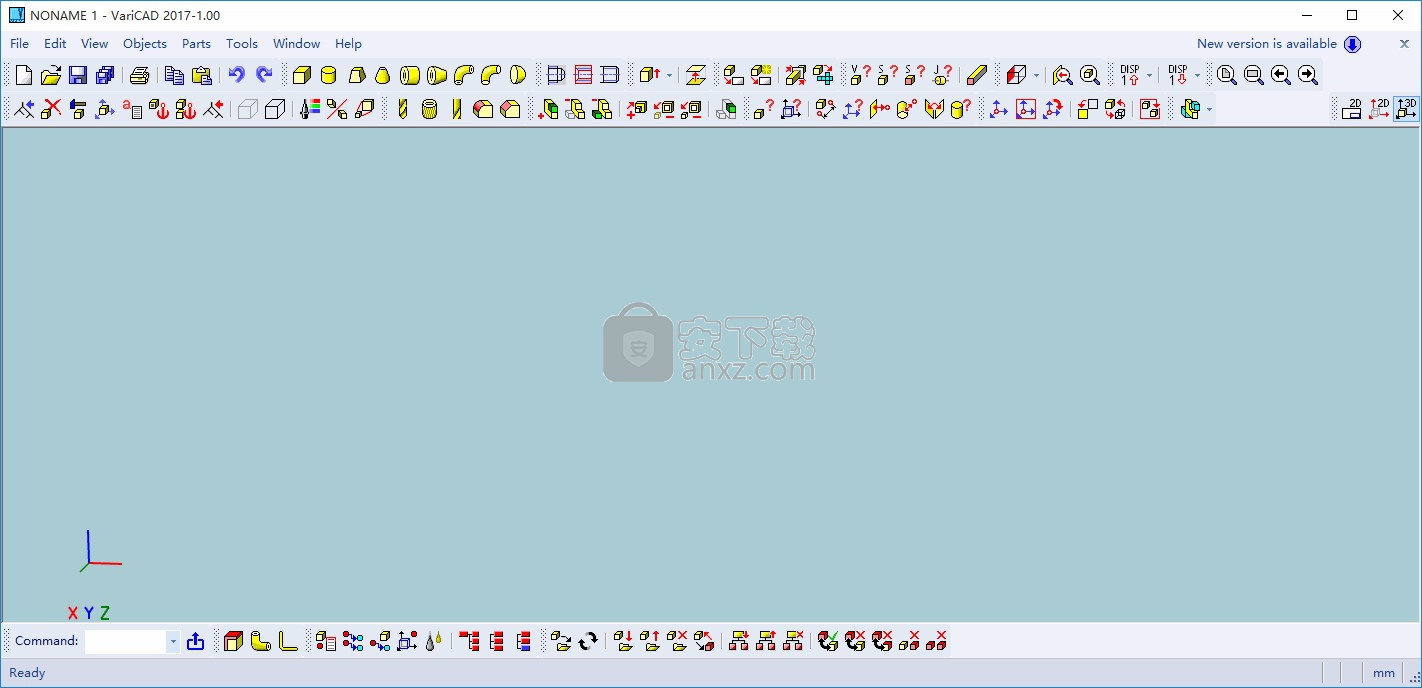

　　5、重新启动应用程序后，即可将程序打开，得到免费的应用程序使用权利

使用说明

　　VariCAD 2017-1的新版本包含从多个草图平面创建实体的新可能性，项目编号和相应2D引线的复杂创建方法，BOM的改进，2D绘图和3D草图中的新瞬态（临时构造线）以及重建2D切片，倒角和角落创建的方法。 2017版本支持3D输入设备3DConnexion（在Windows 7，Windows 8和Windows 10下）。还有新的3D显示变化方法。看看我们的VariCAD视频。

　　VariCAD使用的文件和目录

　　第一次运行VariCAD

　　在Windows上，VariCAD默认安装为“C：\ Program Files \ VariCAD”。在Linux上，默认安装目录为“/ opt / VariCAD”。安装目录包含所有系统文件。第一次运行VariCAD时，会在工作目录下创建配置目录。配置文件将复制到此目录，其中存储了系统设置。 VariCAD启动后，也会自动创建第二个目录;此目录将包含您的数据，如2D / 3D图纸，其他数据结构，物料清单等。创建新目录时始终会通知您。工作目录中唯一的文件是包含VariCAD使用或创建的目录定义的文件。要更改工作目录，请右键单击VariCAD桌面图标，选择“属性”，然后编辑“开始”行。

　　系统设置（首选项）

　　“工具”菜单中提供了所有系统设置。如果更改2D绘图参数（如文本高度或尺寸样式），则会话结束时会保存设置。如果更改颜色，警告声音或文件备份等系统参数，则会立即保存设置。

　　在大多数情况下，新设置会立即生效。有些设置（例如目录）在VariCAD会话结束后才会生效。在这些情况下，您会通过一条消息通知您。

　　本节介绍一般系统设置的一些功能。用于操作设置的函数在本帮助系统的其他部分中有更详细的描述。

　　系统设置 - CFG

　　此命令允许您执行大多数系统设置。有一般设置，2D设置和3D设置。文件对话窗口中的文件选项按钮下也可以输入或输出文件的设置（如DWG输入的配置等）。

　　命令CFG中可用的常规设置：

　　VariCAD文件的路径名

　　使用多个文档（文件）

　　自动安全备份

　　图标大小，对话框文本

　　多个监视器设置

　　右键单击弹出菜单，显示命令中可用的选项

　　光标坐标，与光标一起显示坐标

　　鼠标滚轮和鼠标按钮的设置

　　在命令中后退的设置

　　光标递增设置（用于拖动）

　　自动检测，拖动和拉伸

　　后退设置（撤消）

　　配置键盘快捷键

　　值输入设置

　　在命令之间选择对象

　　主题设置（面板，按钮，框架等的外观）

　　声音设置

　　警告信息设置

　　颜色和调色板（也可从单独的命令获得）

　　OpenGL设置

　　多线程的性能和用法

　　BOM掩码，实体属性和标题栏

　　命令CFG中提供的2D设置：

　　显示2D对象

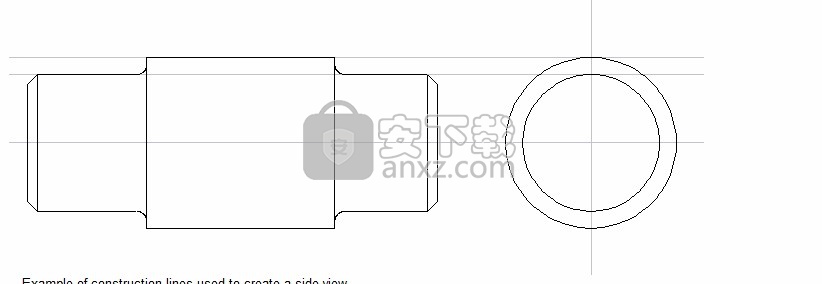

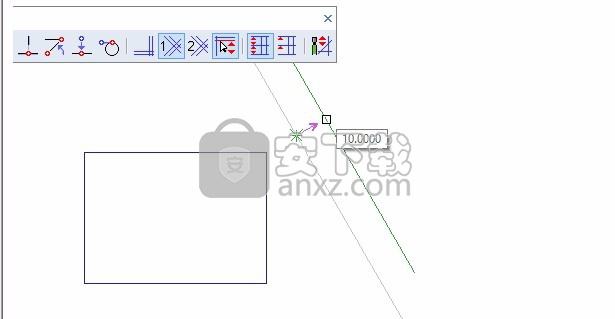

　　临时施工线

　　DWG / DXF格式输入或输出的选项

　　尺寸行为（不是尺寸样式）

　　印刷线条粗细和颜色

　　选择2D对象

　　2D格式的边框（不是表格边框样式）

　　自动层切换

　　命令CFG中提供的3D设置：

　　选择固体

　　固体的位置

　　固体插入点的定义（对于从配置文件创建的实体）

　　表面着色和反射率

　　预定义的3D视图（新文件的初始视图）

　　视图动画的变化

　　通过箭头键查看旋转

　　装配链接设置

　　计算结果格式的设置

　　STEP格式输入或输出的选项

　　STL格式输出的选项

　　备份您的配置

　　您可以创建所有配置文件的备份。配置存储在一个文件中。需要还原配置时，可以选择需要续订的设置。此功能的典型用法是保存和恢复工作环境，如果需要重新安装操作系统或迁移到其他工作站。此外，如果要与其他用户共享某些设置（例如整个公司常用的2D绘图和尺寸标注样式），则可以使用此功能。可以从下拉菜单工具或以下命令中保存/恢复配置：

　　创建所有设置的备份

　　从备份还原设置

　　恢复工作环境

　　颜色

　　颜色 - COL

　　可以修改VariCAD使用的所有颜色，例如2D或3D对象的颜色，3D中的2D绘图颜色，用于辅助图像的颜色以及突出显示颜色。您可以将修改后的颜色方案保存为新调色板。还有预定义的调色板。

　　可以设置以下颜色：

　　2D对象的颜色。您可以修改2D对象的颜色1-9。您还可以为辅助对象，2D中使用的网格或构造线设置颜色。

　　3D对象的颜色。您可以修改3D对象的颜色1-32。使用此选项，您还可以设置3D中使用的辅助对象的颜色，背景颜色和用于对象选择的光标类型。

　　3D中2D绘图的颜色。您可以在3D中修改用于2D绘图的所有颜色（当您为挤出，旋转等定义或编辑轮廓时，将使用此绘图）。

　　除2D颜色外，所有设置都允许您对所选颜色进行交互式更改。您可以动态更改选定颜色的坐标，拖动与红色，绿色或蓝色坐标关联的滚动条。将显示一个图案绘图，您可以直观地检查颜色的变化。对于粗略设置，您可以使用标准颜色对话框。

　　重要说明：如果更改背景颜色，请更改或至少检查十字光标的颜色和其他颜色，这些颜色在更改的背景上可能无法解释。

　　调色板 - PAL

　　此功能允许您定义新的颜色方案（调色板），重写现有调色板或选择定义的调色板作为当前调色板。

　　2D绘图

　　显示2D绘图区域

　　要更改视图，可以使用缩放功能或使用鼠标按钮和键的相应组合。

　　使用鼠标和键盘更改视图

　　以下键盘和鼠标组合可用于操纵视图：

　　缩放 - 使用鼠标滚轮

　　缩放 - 按住Shift键或鼠标左键，或右键鼠标中键。向上移动光标会放大对象;向下移动会缩小它们。

　　平移 - 按下鼠标滚轮或鼠标中键，如果它是分开的。然后移动光标。

　　平移 - 按住Ctrl +鼠标左键或中心，然后按鼠标左键。移动光标会移动视图。

　　显示功能

　　控制显示的所有功能都可在视图菜单或相应的图标中找到。

　　重建功能

　　重绘 - F6

　　快速刷新2D区域。

　　再生 - REG

　　重新生成并重绘所有2D对象。

　　缩放功能

　　您可以使用以下缩放功能更改视图的大小：

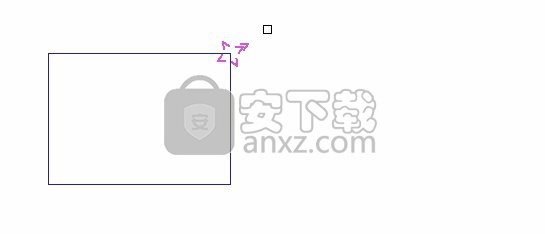

　　窗口 - 视图由所需视图窗口的两个相对角定义。

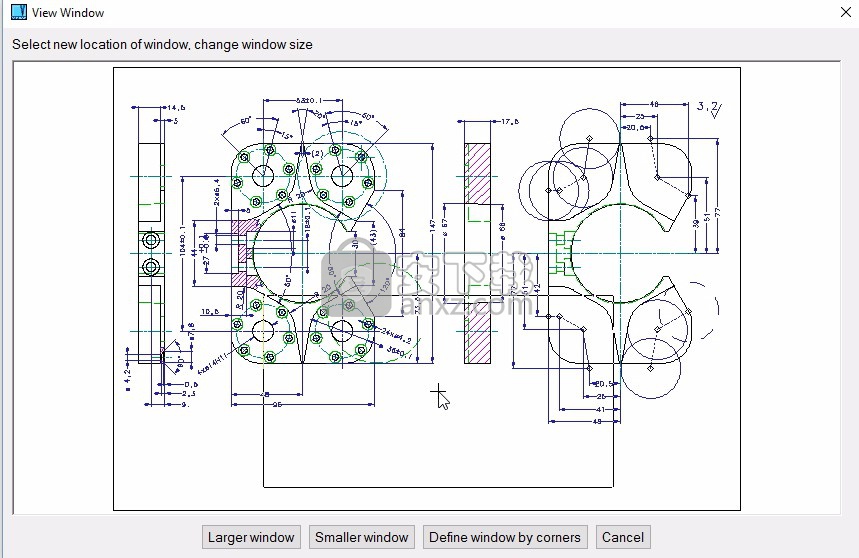

　　移动视图窗口 - 整个2D区域显示在一个小窗口中，您可以定义新的视图大小和位置。

　　全部缩放 - 视图的大小使所有可见的2D对象都适合内部。

　　缩放格式 - 视图大小根据当前绘图格式设置。

　　上一个视图 - 显示返回上一个视图。

　　默认情况下，视图更改是动画的。在命令“CFG”中，您可以设置动画属性或关闭动画。

　　鸟瞰图窗口

　　保存视图

　　使用“保存视图”功能可以保存当前视图以供将来使用。要显示已保存的视图，请使用“还原视图”功能。您最多可以保存八个视图。预定义视图工具栏可以轻松切换已保存的视图。另请参见保存视图。

　　2D显示设置

　　2D圆形显示设置

　　2D对象显示的设置可在命令“CFG”的2D部分中找到。它使您可以增加用于绘制2D圆的分段数。当段数较高时，即使紧密缩放，圆也总是会显得平滑。大量的段可能会降低绘制速度，尤其是在慢速计算机和极大的2D绘图上。

　　光标设置和坐标列表

　　设置2D光标的光圈大小。

　　显示的光标坐标 - DCC

　　可以相对于用户定义的原点测量坐标，或者从最后一点测量DX，DY。在大多数情况下，自动显示最后一点的角度和半径。

　　2D对象的类型

　　在2D绘图中，您可以使用基本对象。选择后，这些对象的行为类似于单个实体，以后可以将它们组合成块。基本的2D对象如下：

　　线 - 包括由两个点或多个（链）线定义的单条线

　　样条曲线 - 用于曲线的2D插值NURBS包括省略号

　　弧 - 包括弧和圆

　　点 - 主要用作建筑援助

　　箭头 - 类似于线条，在端点处有箭头

　　舱口盖 - 用于填充封闭区域

　　文本 - 单行文本行或包含最多十个文本行的注释

　　符号 - 可以包含直线，圆弧，箭头和/或文本

　　尺寸 - 可以包含直线，圆弧，文本或箭头

　　有关创建块的更多信息，请参阅2D块。

　　2D绘图属性 - 单位，格式，比例

　　创建新文件时可以定义文件属性（请参阅创建和打开VariCAD 2D / 3D文件）。本节介绍用于更改2D绘图参数的功能，如绘图单位，格式和比例。可以在“工具”菜单中找到属性功能。

　　单位

　　更改单位 - CHU

　　通过在英寸和毫米之间切换来更改当前文件中的单位。例如，定义为1英寸长的对象将转换为25.4毫米。尺寸文本值不会更改，插入的机械零件的属性也不会更改。例如，即使更改了单位，螺丝M10也将始终具有相同的属性。

　　格式和图纸边框

　　绘图格式 - FMT

　　更改当前的绘图格式。格式控制视图区域，工作表边框和打印属性。

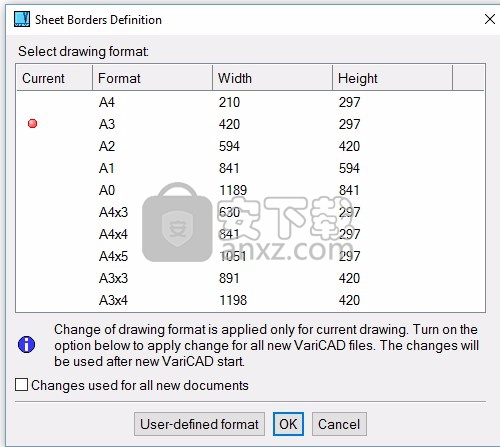

　　表格边界定义 - SBD

　　您可以定义自定义图纸边框格式，修改现有格式以及定义图纸边框的绘制方法。

　　格式窗口

　　工作表边框窗口

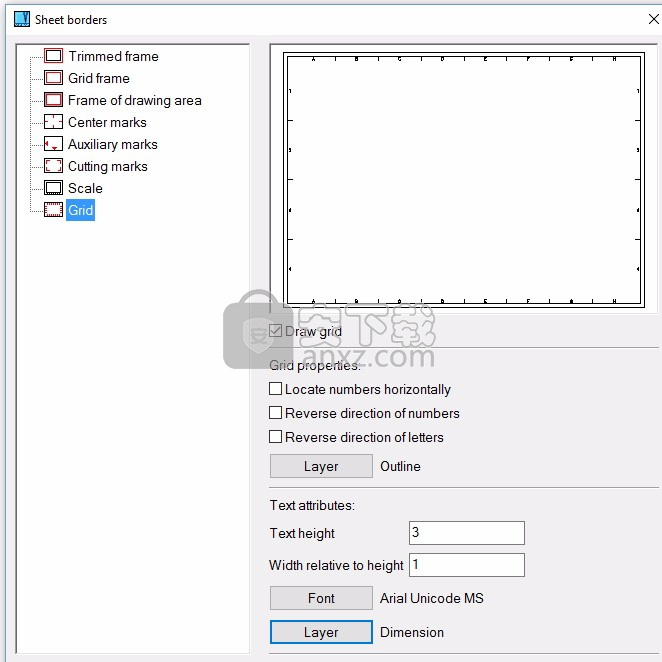

　　表边框 - BOR

　　在2D绘图区域周围创建工作表边框。边框的左下角对应于全局坐标中的原点。边框宽度和长度由图纸格式决定。边框绘制方法设置在“单位和图纸边框”中定义。

　　在2D背景中的纸张边框

　　系统围绕当前图纸边框绘制一个矩形，关于当前图纸比例。矩形的绘制方式与辅助网格相同。此格式边框未打印且无法检测，仅显示。与绘图背景中的格式边框相反，您可以插入在已配置样式中创建的边框来自可检测和可打印的2D线。这样的边界是当前2D绘图的一部分。

　　您可以在命令“CFG”（系统设置）中打开/关闭背景工作表边框的绘制。如果启用，则始终绘制背景图纸边框 - 它不是2D图形的一部分。

　　2D绘图比例

　　绘图比例仅影响2D注释对象，例如文本，尺寸，符号和箭头。比例会影响这些对象的比例。例如，使用1：2比例，100毫米线将打印为50毫米长。 3毫米高的文字将打印为3毫米高。更改比例不会影响尺寸。

　　更改绘图比例 - SCH

　　更改2D绘图比例。创建文件时定义比例，此功能可用于更改比例。文件中的所有对象保持不变。新的注释对象（如尺寸和文本）以不同的比例创建。我们建议在开始分配尺寸之前完成绘图比例。

　　2D对象的属性

　　2D对象具有以下属性：

　　层

　　颜色

　　线型

　　可见性（空白或不空白）

　　使用2D图层

　　您可以在每个文件中定义最多250个图层。每个文件包含一个名为“0”的预定义图层。在2D装配中，图层可用于区分不同的细节。对于细节视图或3D视图导出，应使用图层来区分轮廓，轴，尺寸，阴影等。

　　每个图层都由名称，颜色和线条类型定义。始终在活动层中创建新对象。即使在对象创建期间，也可以随时更改活动层。您也可以在不更改图层的情况下更改当前颜色或线型。对于每个对象，可以随时更改其图层，颜色或线型。

　　如果将来自其他文件的对象插入到当前文件中，则将来自未知图层的对象插入到第0层中。

　　设置活动层

　　图层 - LAY

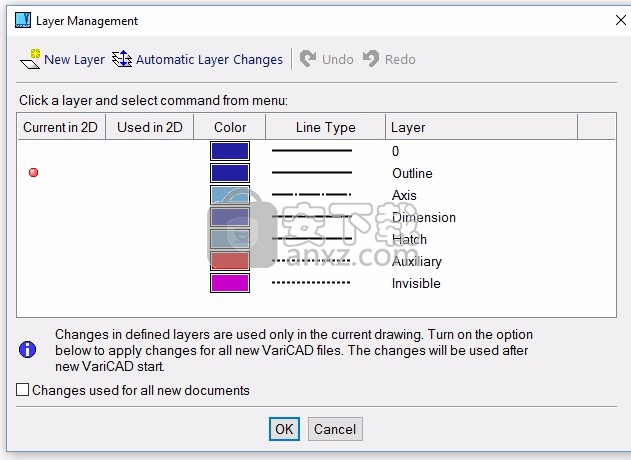

　　创建新图层，编辑或删除现有图层。您无法删除活动图层，包含对象的图层或图层0.该命令允许您管理自动图层切换。

　　图层窗口

　　可以通过命令CFG或LAY设置自动层切换（参见上文）。自动图层切换对于绘制2D细节非常有用。根据执行的功能切换图层。线条或圆弧工具等绘图功能会创建自动放置在图层“轮廓”中的对象。图标被放置在“阴影线”中;尺寸放置在“尺寸”中。

　　默认情况下，自动图层更改使用以下图层顺序：

　　第二层名为“outline”，在绘图功能期间处于活动状态

　　第三层名为“轴”，在创建轴时处于活动状态

　　第四层名为“dimension”，在创建尺寸时处于活动状态

　　第五层被命名为“阴影线”，并在创建阴影时处于活动状态

　　您可以重新定义自动图层切换。可以选择单个2D绘图命令或一组2D绘图命令，并在使用该命令时分配自动激活的新图层。

　　改变层 - MLA

　　将所选对象的图层更改为另一个对象的图层，或更改为从图层列表中选择的图层。

　　突出显示图层 - CHL

　　显示指定图层上的所有对象，使您可以检查图层是否包含正确的对象。

　　2D对象颜色

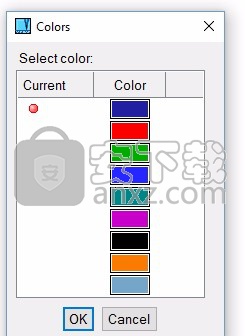

　　对于2D对象，您可以使用九种颜色。对于3D对象，有32种颜色。以下对话框窗口包含可用于2D对象的颜色列表。显示的颜色集用于浅色背景。

　　用于2D绘图的线条颜色，用于浅色背景

　　对于打印，根据颜色编号设置线条粗细。对于彩色打印机，您可以将颜色映射到其他颜色。

　　改变颜色 - MPE

　　更改所选对象的颜色。

　　线型

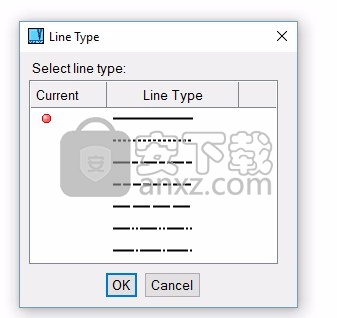

　　对于2D对象，有7种线型可用。以下对话框窗口包含可用于线型选择的线型列表。

　　2D绘图中使用的线条样式

　　更改线型 - MLT

　　更改所选对象的线型。

　　2D对象的可见性

　　空白2D对象 - BLA，Ctrl + B.

　　使所选对象不可见。您可以清空临时冗余对象或无法选择的对象。不打印空白对象，也不在选择窗口中选择它们。

　　Unblank 2D Objects - UBL，Ctrl + U.

　　Unblanks在整个图形或指定区域中被消隐的对象。您还可以取消单个对象或指定图层上的所有对象的空白。

　　工作集

　　工作集可用于保存2D对象。当您想要删除或翻译整组对象时，工作集非常有用。从其他文件插入2D对象时，可以将所有新插入的对象放入其自己的工作集中。

　　以下函数用于管理工作集：

　　添加到工作集 - ATW

　　从工作集中删除 - RFW

　　清除工作集 - CLW

　　删除工作集中的所有对象
