　　CAD图形处理智能辅助工具顾名思义就是一款CAD辅助工具；该工具支持图纸拆分功能，可以为用户提供一个拆分图纸的平台，这有助于用户的对图纸进行区域性编辑以及重点编辑某个设计环节，分区可以将图纸进行拆分而不会影响数据丢失，拆分的图纸可以根据需要进行缩放；支持信息提取功能，该功能可以为用户提图纸信息提取，在编辑设计时，可以通过提取功能将需要的信息提取出来，可以通过复制、粘贴等操作对其进行处理；支持图纸打印功能，可以将设计好的图纸通过该功能窗口打印出来；支持与AutoCAD2006-2009任意版本的CAD兼容；强大又实用，需要的用户可以下载体验

cad图形智能辅助工具

软件功能

　　图纸智能拆分

　　程序自动将同一文件或不同文件夹中的多张图纸拆分成单个文件。该功能具有以下特点：

　　1、图框是块、分解块，图纸任意角度旋转等情况都能很好解决，保证准确拆分。

　　2、拆分过程中自动去除图框外围的无效图素（仅限于范围相对较小的图形元素），采用默认字体自动替换当前系统中没有的字体，确保拆分出来的图纸信息正确显示出来，不会乱码，而且图形拆分不破坏原始图形文件。

　　3、拆分完成后程序自动按图号或图名命名和保存，若对同一对象多次拆分，则在文件名后自动添加数字编号。（用户可以自定义命名规则）

　　图纸打印

　　批量将DWG文件转换为PDF, PLT, JPG, DWF，PNG等格式的文件，并自动根据图号、图名等对文件命名。对于一个DWG文件中包含多张图纸时，系统自动将其先拆分，后批量转换为多个PDF或JPG等格式的文件。当用户对图纸进行信息提取时，可以自己指定模板。

软件特色

　　图签信息提取

　　采用我公司独创的“网格相对定位法”(网格定位法的原理请参照附录)，保证高速且绝对准确提取图签信息。该功能具有以下特点。

　　对于文本异构（将多个文本对像混合填写；属性和文本混合操作）和表格列宽改变的情况，能够准确提取信息。

　　网格定位将图签中所有信息按单元格划分了位置，按照参照文字和路径，查找对应的信息，图签无论是块，分解的块，块套块，还是进行了任意旋转等操作，均能够准确提取信息。

　　图签信息提取出来后，用户可以依据自己的需要，对信息进行提取（采用正则验证），去除不必要的信息，也可以对信息进行分类（方便将图纸信息写入到相应的数据库的表中）。

　　市场唯一性。在全国，是唯一能够保证解决图签的各种情况，高速、准确提取信息的工具。

安装步骤

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

cad图形智能辅助工具

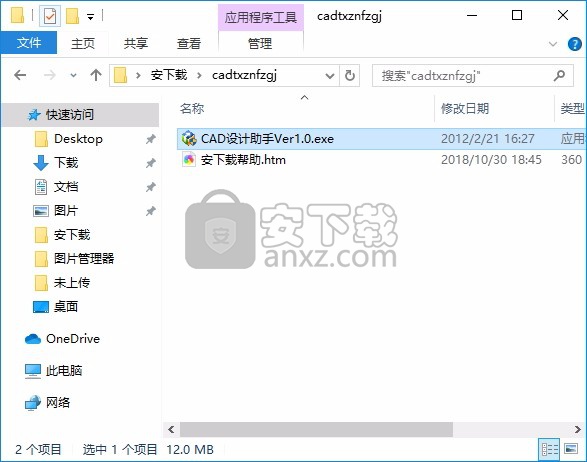

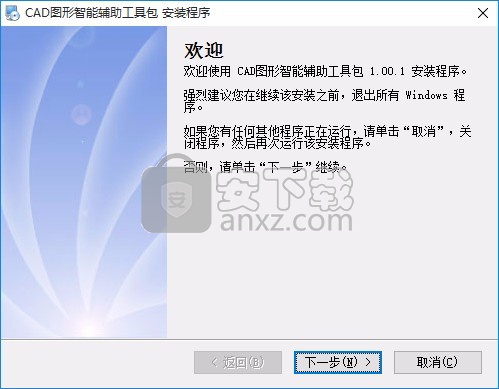

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

cad图形智能辅助工具

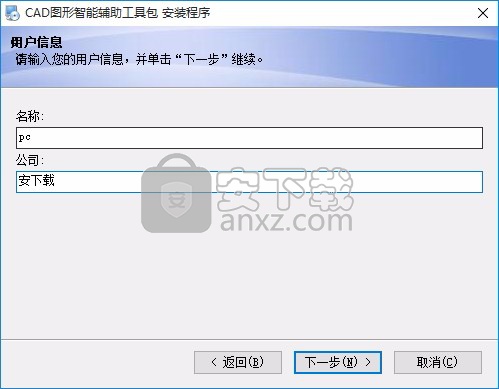

　　3、弹出以下界面，此界面为程序信息界面，可以随便填写一个名词

cad图形智能辅助工具

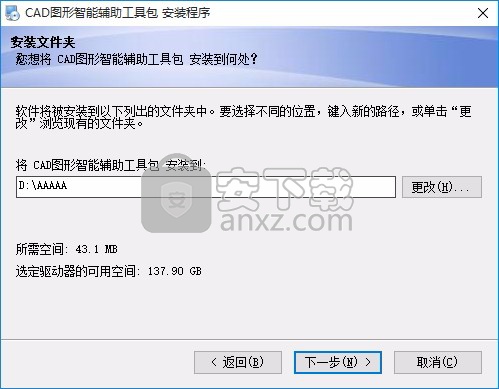

　　4、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

cad图形智能辅助工具

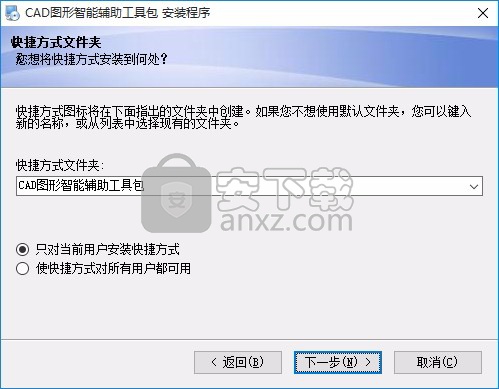

　　5、快捷键选择可以根据自己的需要进行选择，也可以选择不创建

cad图形智能辅助工具

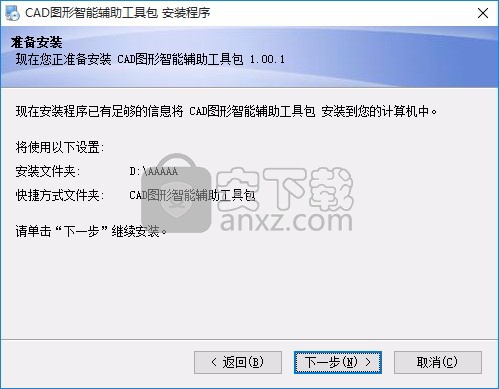

　　6、现在准备安装主程序。点击“安装”按钮开始安装或点击“上一步”按钮重新输入安装信息

cad图形智能辅助工具

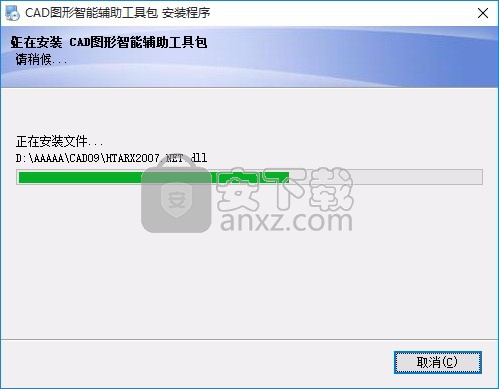

　　7、等待应用程序安装进度条加载完成即可，需要等待一小会儿

cad图形智能辅助工具

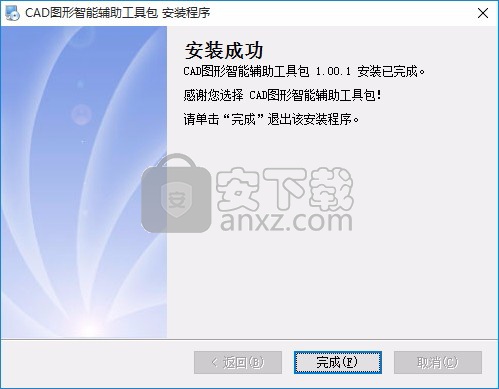

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

cad图形智能辅助工具

使用说明

　　基本设置

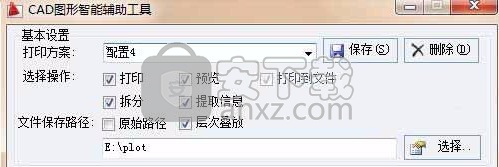

cad图形智能辅助工具

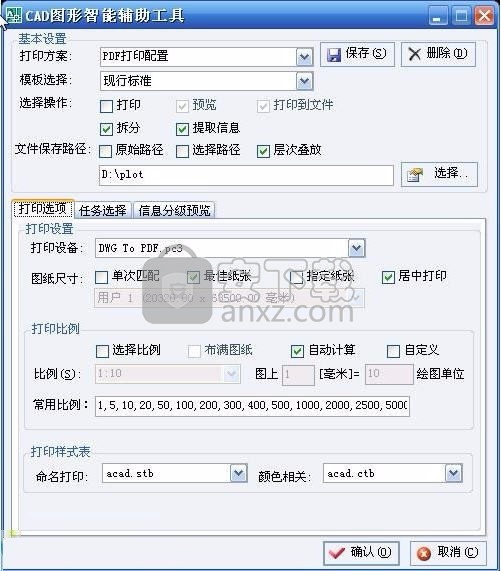

　　打印方案选择：

cad图形智能辅助工具

　　打印方案是将一系列的打印设置保存为相应的方案（包含基本设置和打印选项设置），用户将相应的打印选项设置好后，点击保存，将这些设置以方案的形式保存起来，下次使用时，只需要选择相应的方案，就可以将一系列的打印设置（打印机，纸张，打印比例等设置）给配置好。

　　图形操作选择：

cad图形智能辅助工具

　　对图形的处理操作包含打印、预览、拆分、提取信息。用户可以根据自己的需要，选择相应的操作。

　　文件保存路径：

cad图形智能辅助工具

　　文件保存方式有2种

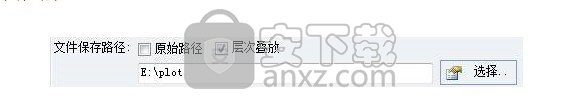

　　原始路径：在当前操作的图形同级目录下，创建一个文件夹，以该文件的文件名命名，将图形拆分，打印处理后的文件存放到该文件夹内。

　　层次叠放：此选项的前提条件是对图纸进行提取信息操作，选择层次叠放后，用户要选择一个有效的文件路径（如果该路径不存在，程序会自动创建），然后程序处理完成后，根据用户定义的层次级别，将拆分、打印后的文件，按照相应的层次关系依次叠放。

　　（例如，用户想要将文件按照工程—专业—卷册—文件这样的关系将图纸给叠放起来，设置好相应的级别字段后，完成后的图纸，会按照这样的一个顺序，按层次放好，便于图纸的整理归档）

　　打印选项

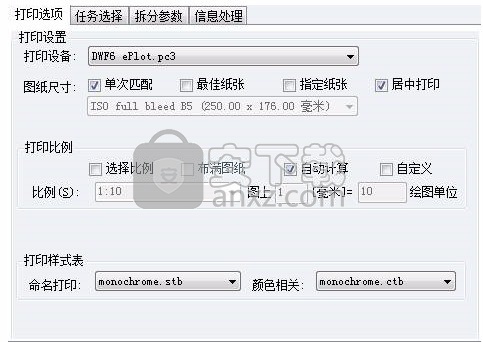

cad图形智能辅助工具

　　打印设备：

cad图形智能辅助工具

　　用于选择打印机类型

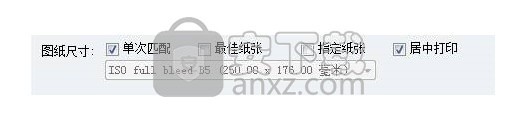

　　图纸尺寸：

cad图形智能辅助工具

　　单次匹配：程序根据分析的比例，获取到图纸的相应大小，从纸张列表中去匹配纸张，只要能够打印该区域，就用该纸张去打印图形。

　　最佳纸张：程序自动匹配纸张，从所有纸张列表中，查找能够打印该区域，且纸张浪费的面积最小的纸张。

　　指定纸张：用户自己指定纸张类型（只有指定纸张，才可以选择布满图纸）。

　　居中打印：设置图纸打印居中。

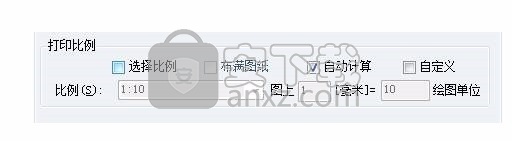

　　打印比例：

cad图形智能辅助工具

　　选择比例：从用户自定义的比例列表中，选择相应的比例。

　　布满图纸：让图形布满整个图纸（选择该项的前提条件是指定纸张）。

　　自动计算：程序自动计算出打印比例，根据计算的比例生成图纸。

　　自定义：用户自己定义打印比例。

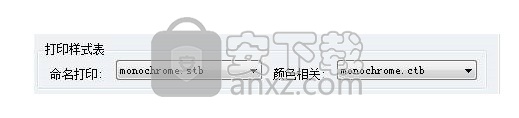

　　打印样式：

cad图形智能辅助工具

　　设置打印的2种样式

　　任务选择

　　布局设置：

cad图形智能辅助工具

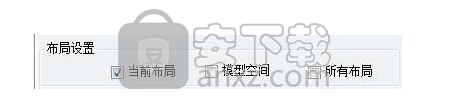

　　当前布局：当前图纸打开的布局空间

　　模型空间：图纸中的模型空间

　　所有布局：图纸中的所有布局

　　操作文件设置：

　　当前文件：当前处于活动的打开的CAD图形文件

　　多文件：文件列表中的图形文件(文件列表包含一系列的文件和文件夹)
