和风工具箱(cad绘图软件)

和风工具箱(cad绘图软件)

 v1.0 绿色免费版
  • 软件大小：3.76 MB
  • 更新日期：2019-09-09 12:00
  • 软件语言：简体中文
  • 软件类别：3D/CAD软件
  • 软件授权：免费版
  • 软件官网：
  • 适用平台：WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商：

6分
软件评分

本地下载文件大小：3.76 MB

软件介绍 人气软件 下载地址

为您推荐： 图形图像

　　和风工具箱是一款专门针对从事CAD制图人员而开发的cad高速绘图插件，该工具的最主要功能就是帮助设计人员提高绘图效率以及为用户提供一个数据计算的平台，可以在绘制时，可以使用系统提供的图像处理功能；新版本更新信息入下：增加了柱帽配筋、剪跨比计算等功能模块，增加了剪力墙计入水平筋等程序，增加了PKPM计算结果文本文件处理程序，增加了框架结构中钢斜撑节点计算，根据PKPM2010版修改了筏板配筋处理程序，更改了和风工具箱的LOGO，增加了筏板抗剪计算功能，增加了水浮力作用下底板SLABCAD计算输入荷载功能，优化了画箍筋程序，优化了拷贝复制程序，增加了层高表，根据常规要求配箍率计算时核心区每边扣15改为20，抗拔桩计算修改及增加筏板配筋值去掉实际通长钢筋值；强大又实用，需要的用户可以下载体验

和风工具箱(cad绘图软件)

软件功能

　　主要功能分为三大部分，分别为绘图、计算、处理。

　　绘图包括：画箍筋、点筋等分、画拉筋、画虚拉筋、画墙身筋，画封闭箍筋、钢筋放样大样、数点筋数量、边缘构件填充，柱帽配筋、层高表、图纸编号等，

　　计算包括楼梯、SLAB荷载输入转换荷载，支撑节点、边缘构件配箍率、计入水平筋的边缘构件配箍率、筏板抗剪，抗拔桩数量等

　　处理包括PKPM计算结果（总信息、周期、位移比、位移角、筏板配筋、剪跨比、计算简图、计算书打印）、删除X、Y向文字、去掉小数值等。

软件特色

　　MIN配筋功能是把小于一定值的数字均删除。

　　边缘构件外框要求：图层(WALL_边缘构件轮廓_S)、线型 (PLine)、闭合

　　钢筋要求：图层(1_钢筋_S)、线型 (PLine)

　　绘图比例：可以根据自己的编辑需要选择不同的图纸绘制比例；例如：1：20

　　绘图要求：箍筋至外框距离120、箍筋宽度50、点筋直径100、箍筋大直径颜色绿色、箍筋文字格式φ8(10)@100

安装步骤

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

和风工具箱(cad绘图软件)

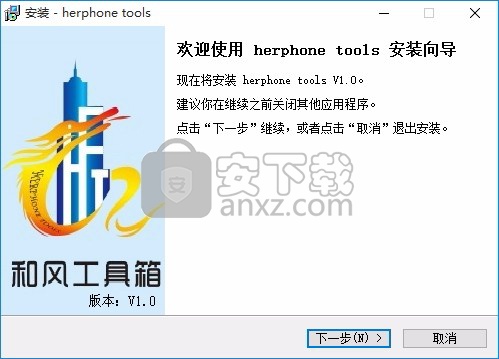

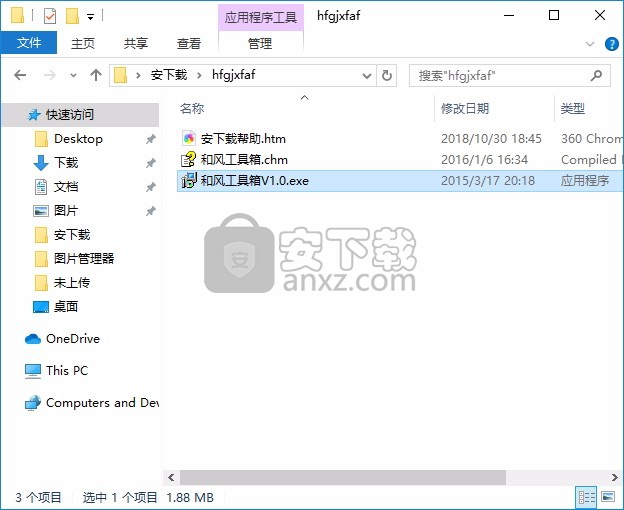

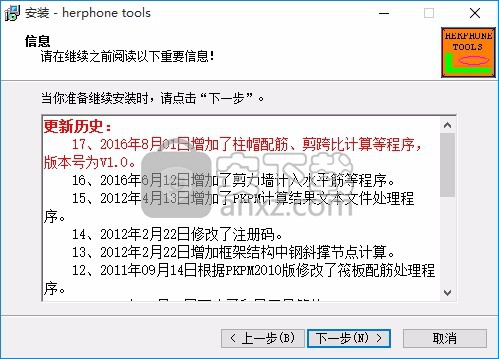

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

和风工具箱(cad绘图软件)

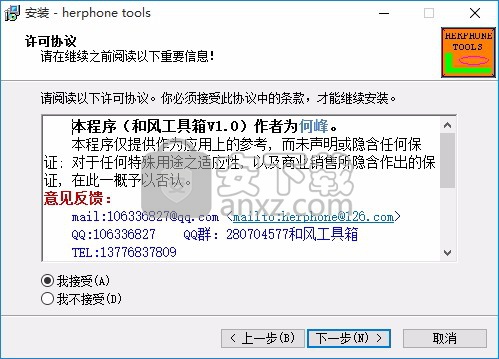

　　3、需要完全同意上述协议的所有条款，才能继续安装应用程序，如果没有异议,请点击“同意”按钮

和风工具箱(cad绘图软件)

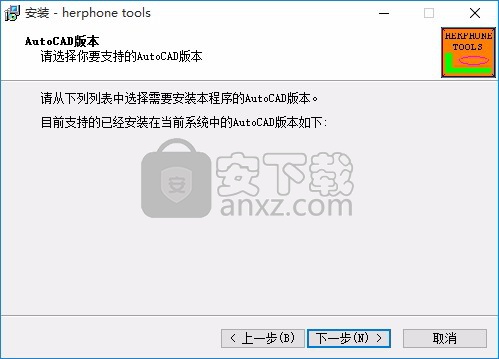

　　4、弹出以下界面，直接使用鼠标点击下一步按钮即可

和风工具箱(cad绘图软件)

和风工具箱(cad绘图软件)

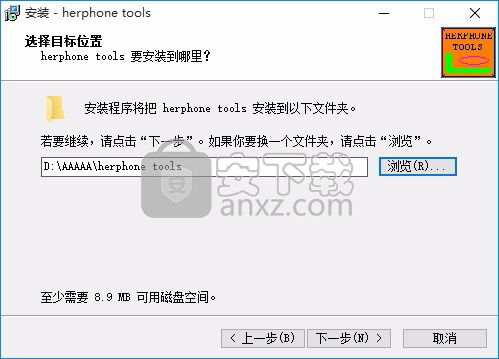

　　5、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

和风工具箱(cad绘图软件)

　　6、快捷键选择可以根据自己的需要进行选择，也可以选择不创建

和风工具箱(cad绘图软件)

      7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

和风工具箱(cad绘图软件)

使用说明

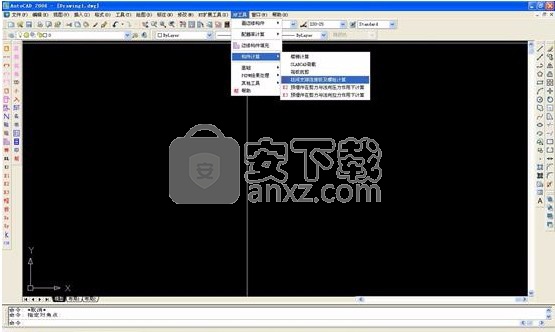

　　点击菜单中“HF工具”→“构件计算”→“柱间支撑连接板及螺栓计算”，进行对柱间钢结构支撑节点中连接板及螺栓计算功能，并输出计算书。

和风工具箱(cad绘图软件)

　　命令行：hf_xcljbls

　　操作界面

和风工具箱(cad绘图软件)

　　输入“hf_ xcljbls”回车，输入相关参数数据。

　　操作流程

　　输入轴力

　　输入钢材牌号

　　输入接触面处理方法

　　输入螺栓性能等级

　　输入螺栓直径

　　输入传力摩擦面数目

　　输入螺栓间距

　　输入连接板厚度

　　输入连接板角度

　　点取输出计算书基点

　　输入螺栓数量

　　输入螺栓排数

　　成果展示

和风工具箱(cad绘图软件)

　　计算书提供了计算简图及计算详细过程，计算出螺栓的数量和连接板承载力。

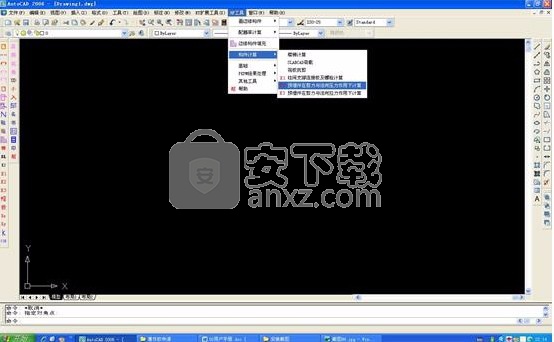

　　点击菜单中“HF工具”→“构件计算”→“预埋件在剪力与法向压力作用下计算”，进行对柱间钢结构支撑预埋件中压力作用下的计算预埋件功能，并输出计算书。

和风工具箱(cad绘图软件)

　　命令行：hf_ymjyljs

　　操作界面

和风工具箱(cad绘图软件)

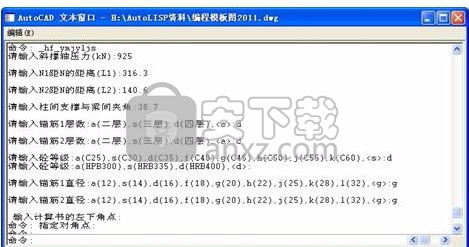

　　输入“hf_ ymjyljs”回车，输入相关参数数据。

　　操作流程

　　输入压力

　　输入偏心距离

　　输入支撑角度

　　输入锚筋层数

　　输入砼等级

　　输入钢筋等级

　　输入锚筋直径

　　点取输出计算书基点

　　成果展示

和风工具箱(cad绘图软件)

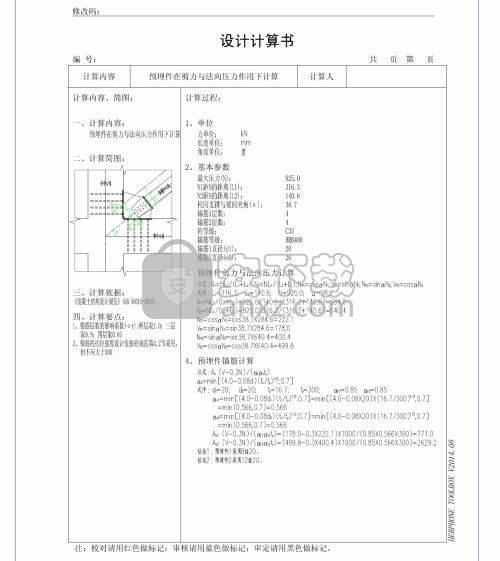

　　计算书提供了计算简图及计算详细过程，计算出预埋件锚筋规格。

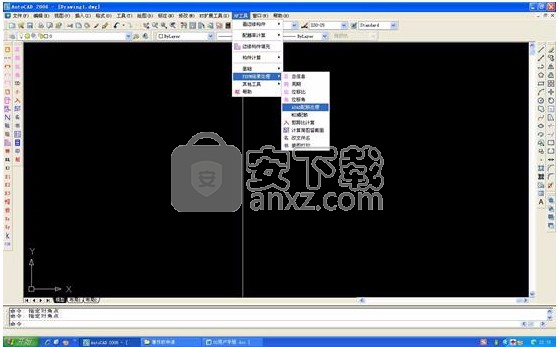

　　点击菜单中“HF工具”→“PKPM结果处理”→“AUAD配筋处理”，进行对筏板配筋文件进行处理。

和风工具箱(cad绘图软件)

　　命令行：hf_auadqxz

　　操作界面

和风工具箱(cad绘图软件)

　　输入“hf_ auadqxz”回车，选择配筋图，输入实配钢筋值。

　　※操作流程

　　选择配筋图对象

　　输入实际配筋值

　　输入板厚

　　输入计算配筋率

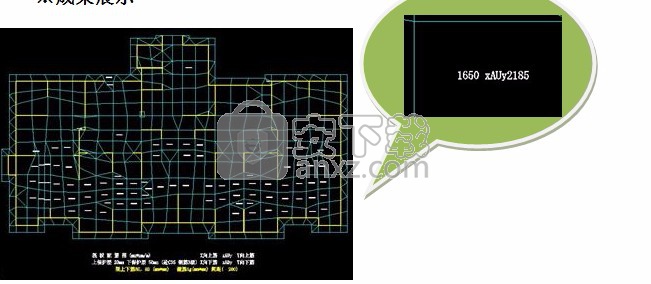

　　※成果展示

和风工具箱(cad绘图软件)

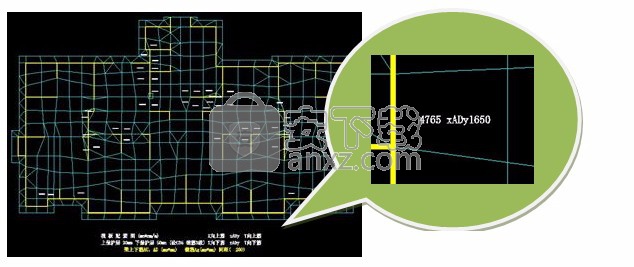

　　此图是仅留下AU配筋值，且去掉比实配小的配筋值。

和风工具箱(cad绘图软件)

　　此图是仅留下AD配筋值，且去掉比实配小的配筋值。

和风工具箱(cad绘图软件)

　　此图是AUAD配筋原始值，但把文字连成一个整体字符串。

　　1、配筋图分为三张图：AU、AD、AUAD。

注意事项

　　1、注意单位须准确。

　　2、多个变量须按照提示输入。

　　3、各种尺寸及间距需预先画图量尺寸。

　　4、计算完成后需要查看结论是否满足要求，若不满足，需重新调整试算。

　　5、各种参数输入需注意其合理构造要求。
