TerraBuilder(三维地形绘制软件)

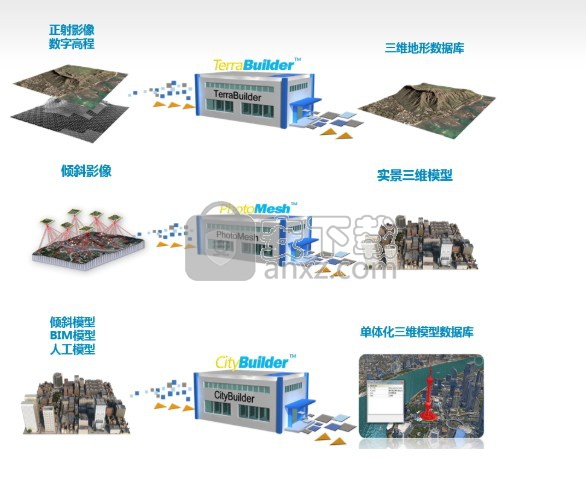

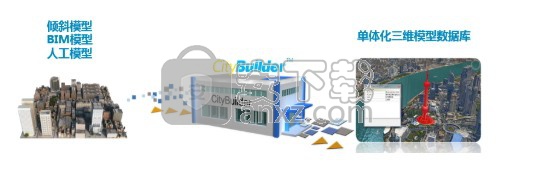

　　TerraBuilder是一款三维地形数据集创建管理软件，该应用程序支持从多种数据类型中生成地形和城市模型数据库，用户也可以使用该程序从图像或者高程数据库中创建三维地形数据库；整个设计过程只需要构造二维图像即可，程序功能模块可以将用户设计的二维图纸数据转换成高分辨率的3D网格模型，而且整个模型中还会生成特定的纹理图案；用户也可以通过程序中的文件窗口将需要转换的文件导入到程序界面中，然后再通过转换功能将其转换成对应的3D模型图；程序内置的CityBuilder功能模块支持将倾斜图层、单体化图层、传统手工模型以及BIM模型创建成3D网格模型；生成的数据可以以文件的格式导出；强大又实用，需要的用户可以下载体验

软件功能

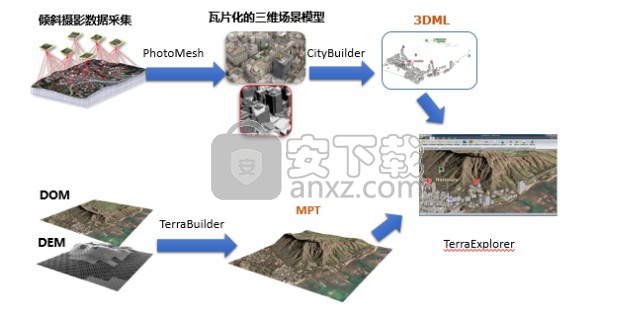

　　1、能够创建如同真实照片般的地理精准的三维地球模型。它可以对数据以其本身格式的方式进行融合来创建基于三维的地形模型，并提供给TerraExplorer Pro进行数据层和其他内容的叠加。

　　2、通过叠加航片、卫星影像、数字高程模型以及各种矢量地理数据，迅速方便地创建海量三维地形数据库。

　　3、支持多种数据格式，能够将不同分辨率、不同大小的数据进行融合、投影变换，构成一个公共的参考投影。软件有强大的编辑工具，如颜色调整、区域选择和裁切等。

　　4、能够生成真实详细的任意大小的场景。当创建完成后，可以在上面继续添加二维和三维动态或静态对象，然后通过网络进行引流传输或打包传送给未联机终端用户。

软件特色

　　1、高效的海量数据库处理能力。

　　2、采用Multi-Processor扩展模块，使用多核处理器和多台机器在局域网分担工作负载。

　　3、能够处理影像和高程本身格式的数据。

　　4、对数据进行压缩节省硬盘存储空间。

　　5、支持大多数标准源数据格式。

　　6、插件程序支持新的源数据格式。

　　7、采用64位文件指示器支持快速读取超过TB级的数据库。

　　8、自动融合（镶嵌）不同空间分辨率的源数据。

　　9、高级的用户界面支持自动或手动的数据集定制。

　　10、强大的预览选项和特性。

　　11、多种编辑工具支持用户自定义层的扩展。

　　12、支持数据库方式的栅格数据的读取。

安装步骤

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

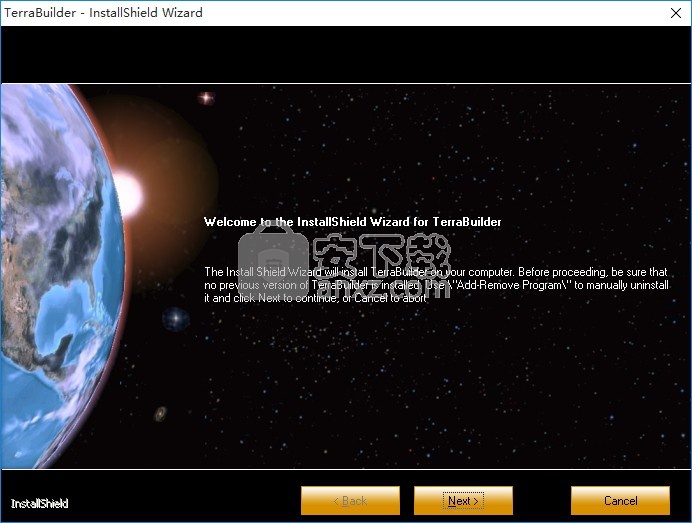

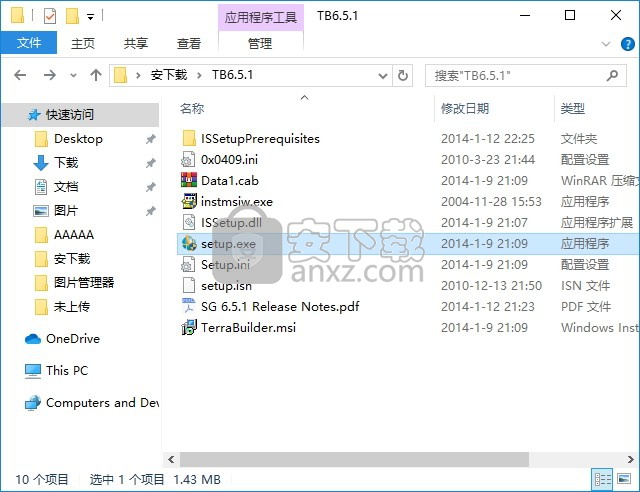

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

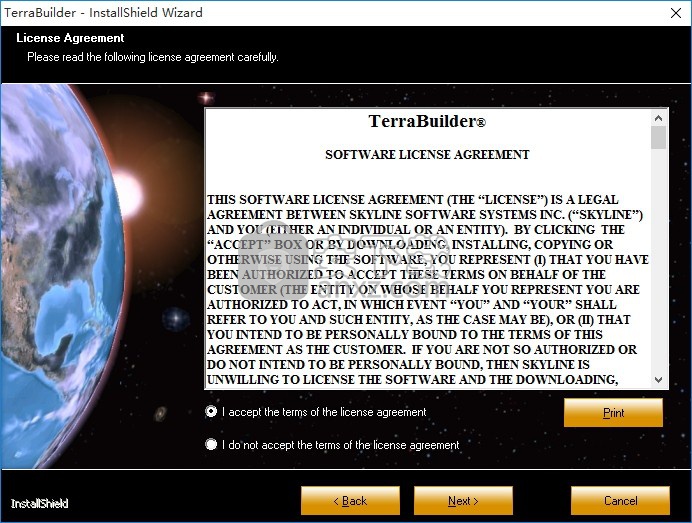

　　3、需要完全同意上述协议的所有条款，才能继续安装应用程序，如果没有异议,请点击“同意”按钮

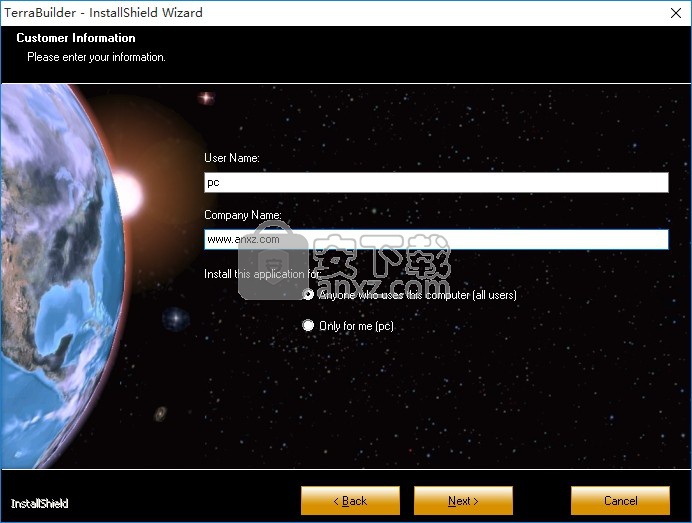

　　4、弹出以下界面，此界面为程序信息界面，可以根据自己需要随便输入一个名称

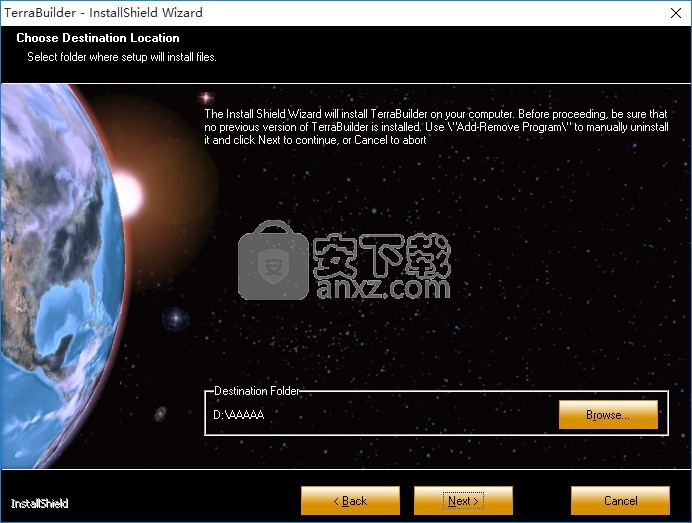

　　5、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

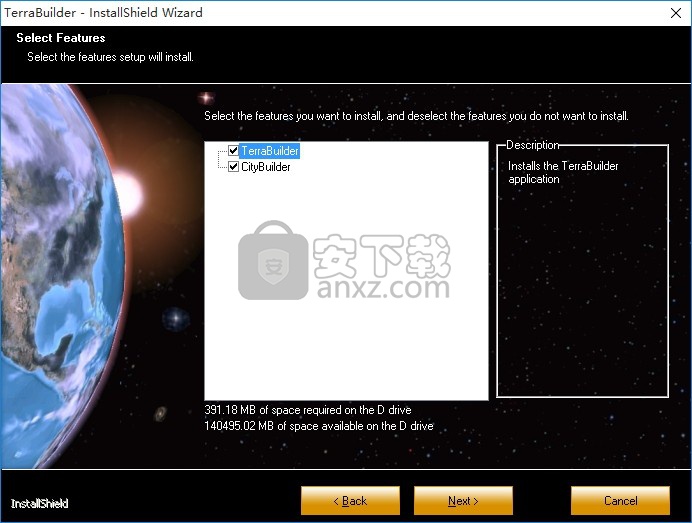

　　6、弹出以下界面，此界面为程序组件选择安装界面，根据需要选择

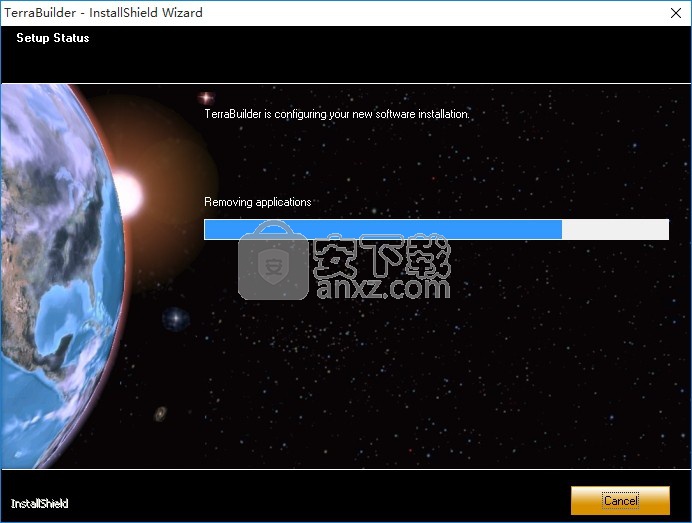

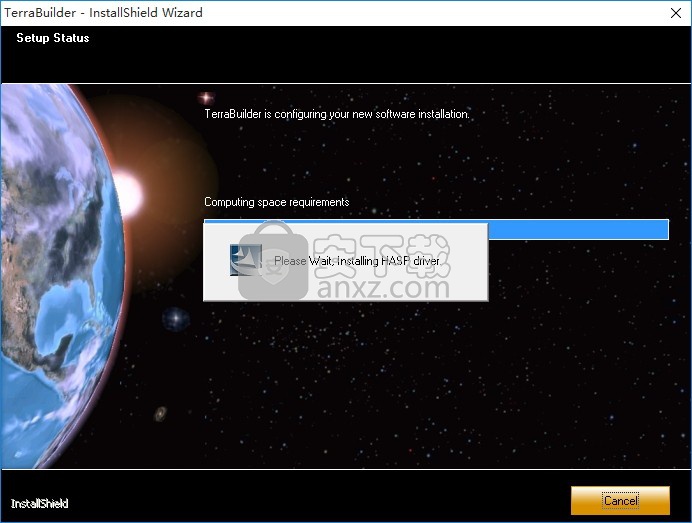

　　7、等待应用程序安装进度条加载完成即可，需要等待一小会儿

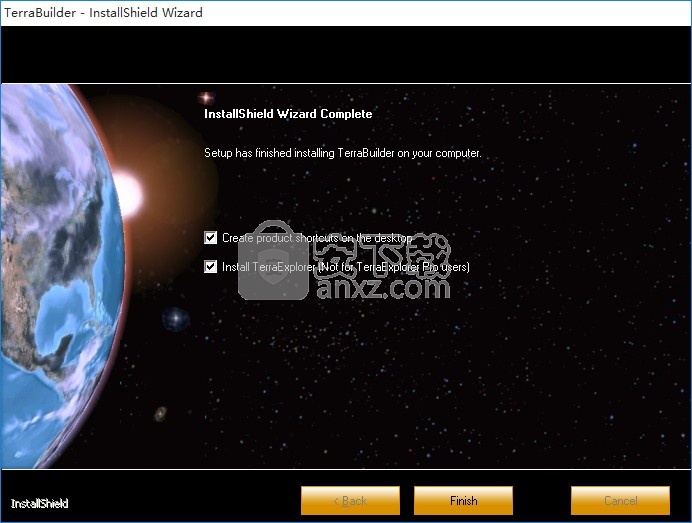

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

　　9、程序安装完成后，会提示安装一个程序组件，根据提示进行安装即可

使用说明

　　TerraBuilder

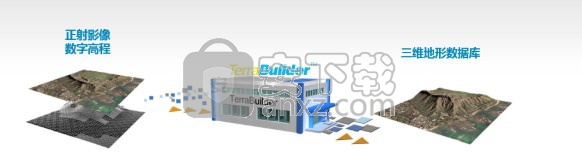

　　融合不同尺寸及分辨率的航空影像、卫星影像以及数字高程模型，生成带有精确地理位置的、逼真的地形数据库

　　创建SkylineGlobe Enterprise应用程序套件是为了提供所有必需的软件组织实施自己的私有3D虚拟地球应用程序或嵌入3D的工具

　　可视化功能到企业应用程序已部署SkylineGlobe工具

　　遍布全球的各种应用市场，包括军事和公共应用安全指挥与控制，城市规划，大型公共地理门户以及旅游和房地产应用。

　　强大的API和灵活的架构允许部署SkylineGlobe应用程序作为Skyline品牌应用程序，白标或集成到企业应用程序中。

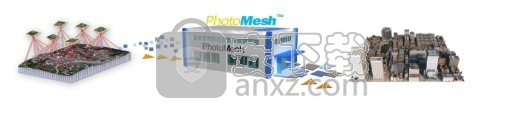

　　SkylineGlobe最近专注于整合新技术，让您轻松实现将标准虚拟3D环境转换为具有高分辨率照片的令人惊叹的3D可视化

　　纹理化和高度优化的3D模型。

　　这些发展得到了增强的补充自定义功能，扩展的编辑选项和新的移动TerraExplorer应用程序

　　1、Builder加载.img影像问题

　　问题描述

　　一些影像在builder里面不能正常加载的问题。首先我要说明的是这些数据在ArcGIS或者ERDAS里面查看都没有发现什么问题，但是在builder里面加载进去以后，金字塔那块就打着红色的叉，球体上的影像也是打着红色的叉。然后右键点击创建金字塔以后，影像图恢复正常，金字塔那块也恢复正常于是就直连发布。。但是发布完了以后在客户端用Pro浏览就出现了问题：loaded 失败，可能文件已经毁坏。然后再看TerraGate中的信息，服务那块也出现了问题，要么提示找不到strimi文件或者提示别的问题。

　　解决方法

　　您发过来的数据加载到builder中没有任何问题，并且使用直连发布以及创建MPT都是没有问题的（如图所示）。所以有可能是您的软件或者机器出了问题。可以换一台电脑试试或者重装一下最新版本的TB和TG。

　　软件下载地址：http://www.skylineglobe.com/skylineglobe/corporate/download/evaluationdownload.aspx

　　2、TB计算MPT发生错误

　　问题描述

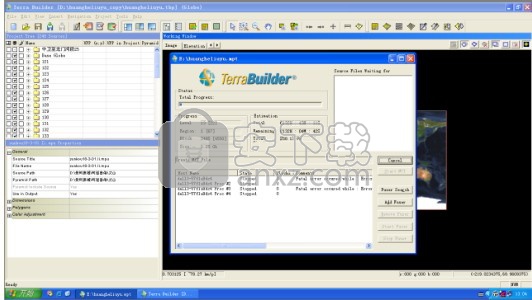

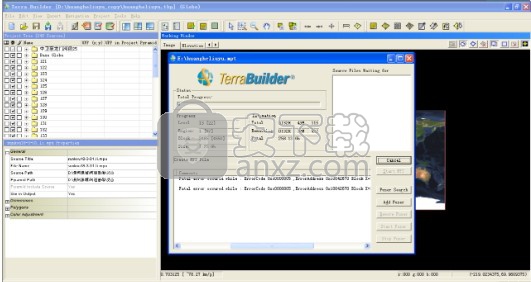

　　我们现在用的TB版本是1.7，生产MPT时发生错误？

　　解决方法

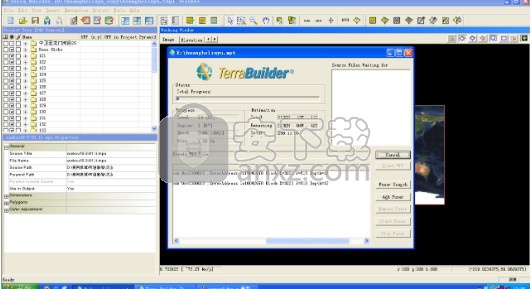

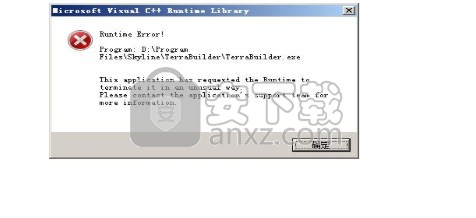

　　根据您的截图，我们只能看到一个错误代码，无法确定出错的根本原因，因此需要您配合以下检查步骤：

　　1.请将您的信息树中的文件夹打开，查看一下在下图所标注的“Pyramid”一栏里是否有打红叉的图标。

　　2.检查所有原数据的坐标系，是否会有地方坐标系的数据存在。

　　3.检查所有数据在TB里的位置是否正确。

　　4.检查所有数据放大到非常大的倍数时是否依然可以看到影像。

　　3、创建MPT出现黑边问题

　　问题描述

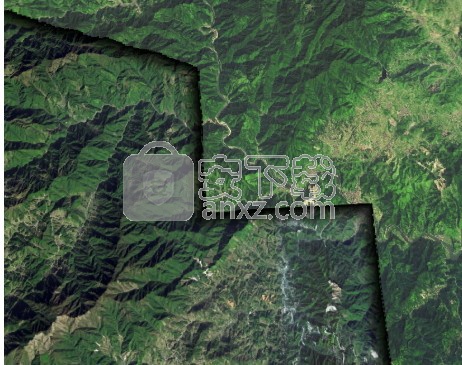

　　在做某个县的mpt更新的时候只是局部更新，出现了每块影像外围有黑边的现象

　　解决方法

　　新添加的影像需要添加Polygon进行裁切，并给出羽化半径，这样可以去掉黑边。

　　4. MPT文件获取DOM和DEM问题

　　问题描述

　　在TerraBuilder 生成的底图MPT（OldGlobe.bmp），怎样才能获取Globe.JPG的底图DOM和DEM（BaseGlobe.Ei.mpu、BaseGlobe.Ii.mpu）

　　解决方法

　　地球底图（Globe.JPG），应该是在全球底图基础上，又加载了其他影像数据覆盖上去制作的MPT，然后加载到Pro中查看。Pro版本升级后背景星空和云层效果跟5版本有较大差别。

　　5. Builder加载Img影像问题

　　问题描述

　　一、最近要在TBP工程文件里面更换一批影像图，正好可以用行政区的shape文件来做边界裁剪，这样就避免了手工裁剪，事实上必须用这个，因为数据量巨大。但目前遇到了一个问题就是Import shape文件以后，没有出现所要看到的才建好的图像，不清楚是什么原因。

　　二、有的时候在用SFS发布shape文件服务的时候，发布操作完成了以后，但是就会出现一些问题：

　　1、pro在客户端加载服务时，常会出现不能识别这个shape的几个类型，出现了“问号”的字样，但该shape文件经过ArcGIS检查，没有发现什么问题。

　　2、因为发布了这样的数据，有时候在pro的客户端加载是没有问题的，但有的时候导致了TerraGate界面打不开，点击就直接提示，停止工作之类。但服务正常运行。

　　解决方法

　　问题一：您的操作是没有问题的。现在想确认几个问题：

　　1、TB的版本，最新版为6.0.1.257，如您的TB版本低于这个，请从skyline官网上下载最新软件再进行测试。

　　2、确认导入的shp是面状对象，并且是跟影像匹配的，可以将影像和shp都导入到pro中进行查看。

　　6、MPT计算出错问题

　　问题描述

　　skyline软件是在windows 2008 server下,以管理员身份运行的,计算整个河北省的三维地形mpt,到最后快完成的时候,弹出错误?

　　解决方法

　　由于将MPT数据放入图层中所以导致计算出错。

　　7、MPT制作问题

　　问题描述

　　在制作MPT的时候，能否将地面制作成平面的，或者是能否将地球上某一区域（例如：北京附近）抠出来单独做成一个MPT，并且是平面；如何在Pro中，将制作的带有DEM的球面MPT压成平面的。

　　解决方法

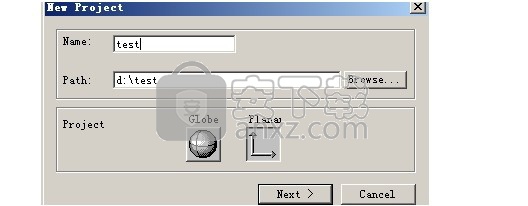

　　（1）可以将地表制作成平面的：在创建该TBP工程时选择planar，即为平面。选择好后，在project settings里可以设置该TBP工程的平面坐标系统。后期的数据加载和编辑等都与球面系统下相同，只是该情况下不会加载系统自带的全球低分辨率数据。

　　（2）若是从MPT上使用TE pro[输出地形到MPT]工具，这样生成的MPT会与源MPT一致(原数据为球面，生成的也是球面)。

　　（3）MPT一旦生成，不能由球面转成平面，只能重新在TB中进行创建，选择平面坐标系，重新生成。

　　8、TerraBulider Fuser数量设置问题

　　问题描述

　　TB Fuser能否设置运行数量？现有的服务器上有大量的TB Fuser进程运行，事件管理器里面报错说已经达到最大运行数量，但是Gate上只有10个DirectConnect Fuser，是否TB Fuser应该也最多只有10个进程呢？

　　解决方法

　　在直连中修改TBFUSER数量方法如下：

　　进入到注册表中，寻找如下键值：

　　HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\TerraGate\Parameters_TBAgents，更改该键值的value data，改成所希望运行的fuser数目。比如改成skyline#4意味着在一个Skyline的服务器上，每打开一个TBP运行4个fuser。如果需要更改多个服务器，中间用英文字母逗号“,”分割。重新启动TerraGate，此时fuser的运行数量应该变成所更改的数目。

　　另外，TerraGate中所能运行的fuser数目是不能超过记录在TG中的“Maximum number of DirectConnect Fusers”值的。

　　9、TerraBuilder生成地形文件坐标系问题

　　问题描述

　　TerraBuilder生成地形文件，选择Globe，生成的地形文件坐标系是WGS84坐标。 请问最终生成的地形文件的坐标系可以调整为北京54坐标么?

　　解决方法

　　最终生成球面坐标的MPT就是WGS84坐标，不能再调整成BJ54的坐标系。

　　TerraBuilder生成的MPT有两种形式：

　　（1）WGS84坐标的球面（Globe）工程

　　（2）自定义坐标系的平面（Planar）工程，支持BJ54、Xi'an80等坐标系。

　　两者区别：

　　（1）Globe（球面坐标系）

　　输入数据：WGS84经纬度坐标系和标准的投影坐标系，后者需要设置原始数据的投影坐标，从而使得TerraBuilder将其转换成经纬度坐标；

　　输出MPT：包含全球低分辨率底图的球面3D场景。

　　（2）Planar（平面坐标系）

　　输入数据：地方坐标系、投影坐标系；

　　输出MPT：不包含全球低分辨率底图的平面3D场景。

　　但是如果想在球面的MPT上加载BJ54等矢量或者栅格数据，是没有问题的。Skyline支持加载之前将坐标设为源数据的投影方式，就可以转换到WGS84，不影响显示。

　　10、有关MPT中加入tif或img文件的问题

　　问题描述

　　在使用TerraBuilder生成MPT时遇到一些问题。在添加tif或img文件时，tif文件中包含了一些空值，如何能快速的将这些空值去掉而不影响我原有的dem。

　　解决方法

　　如果DEM有不规则空置的话需要将它去掉有几种方式，主要还是看你数据的情况：

　　1.大片连续空值（如海域）、少数单个空值且知道位置，使用builder自带的多边形裁切工具将它去除

　　。同时应该保证你有低分辨率的DEM数据叠置在当前DEM下方。

　　2.如果单个空值区较多，则属于DEM自身的缺陷这种数据是不可用的，需要对数据在其他软件中进行处理(输出时将空值nodata区设置为0或其他值)。

　　11、有关拼接tlt文件问题

　　问题描述

　　近期我们在使用最新的影像和地形数据制作新的场景MPT文件。我们的TB软件安装在服务器A上，然后以共享文件方式访问服务器B上的影像数据和地形数据，当时对应的tbp和中间生成文件在另外一台服务器C上（因为服务器A的硬盘空间不够）。具体过程是：先将原始tif影像在TB生成拼接成tlt文件，我们共有3794个tif文件，已经拼接了有3000多个tif，已经生成的tlt对应的金字塔已经生成好。上周保密局过来检查，现在所有有影像和地形图服务器都被切断。现在需要把数据拷到这里的电脑C中继续做，因为场景MPT急着要用。

　　主要是想请问：如果我把原始的影像和地形图的：影像、拼接的tlt文件和其中对应的生成金字塔都拷到同一个电脑上，再新建一个tbp，把拼接好的影像tlt加入。这样可以吗？因为现在访问不到影像和对应文件，所以没法测试。

　　请问，有什么可以省时间的方法。还是只能从拼接单幅影像tlt重新做起。

　　解决方法

　　如下是可以参考的方法：

　　如果可以先用一个TLT数据作为测试。

　　1. 如果你具备另外两台电脑来模拟A，和B，则将这两台电脑直接换成A，B的IP，并将数据分别对应存放到与A，B相同的文件夹下，这时就不用做任何处理直接在模拟A机器上安装TB并使用。

　　2. 如果只有电脑C，也不需要重新创建TBP以下是参考的方法

　　2.1 将A，B上的数据分别拷贝到C各自的位置上，最好存放位置的盘符及文件深度都不要变化

　　2.2 将TBP文件用记事本打开，搜索并替换所有在2.1中已经拷贝到C上的所有文件的路径，此处一定要仔细检查避免遗漏。

　　2.3 将TLT文件用记事本打开，搜索并替换之前拷贝到C上的所有数据名称，也要仔细检查。

　　3.在C上安装TB，然后打开修改过得TBP，如果此时不能正常显示数据文件，或者有个别跳出来找不到需要重新指定目录时，说明很可能某些文件路径没有改过来，最好重新返回TBP，tlt进行查询更改。

　　12、关于烘焙与Modify Terrain

　　问题描述

　　1.看到培训文档中提到了烘焙，想知道模型在MAX里烘焙的作用，是让纹理效果更好？还是能提高模型在TE中显示的速度，现在我们的场景跑起来很不流畅，烘焙能起作用吗?

　　2.我们用的DEM是较老的数据，地形变化较多，很多都是用modify terrain修改的，想问下， modify terrain 后的地形文件能变成MPT吗，现在的 modify terrain 显示也跟不上，就像写入MPT固定死，如果不行，MPT文件怎么编辑，或者有什么好的，快速的，支持大文件的DEM修改软件推荐吗?

　　解决方法

　　1.烘焙的作用是将光影效果加到贴图上，这样模型看起来更加美观。但烘焙并不能让模型的显示速度改变。如果场景运行不流畅，请检查模型以及矢量数据是否使用的流方式加载，单个模型的数据量是否过大等问题。

　　2.使用modify terrain工具是不会更改MPT数据的。

　　如果是要将某一个区域抹平，可以在TerraBuilder中修改DEM数据。具体操作是在TB中对要修改的DEM数据使用填充工具，将某一个区域填充成一个高度值即可，最后重新计算成MPT数据。注：这样操作是不会更改原始的数据的。
