海龙cad工具箱(CAD插件)2016

海龙cad工具箱(CAD插件)2016

 附带使用说明
  • 软件大小：53.7 MB
  • 更新日期：2019-09-12 18:31
  • 软件语言：简体中文
  • 软件类别：3D/CAD软件
  • 软件授权：免费版
  • 软件官网：
  • 适用平台：WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商：

6分
软件评分

本地下载文件大小：53.7 MB

软件介绍 人气软件 下载地址

为您推荐： 图形图像

　　海龙工具箱是一款功能丰富的CAD插件；该插件主要针对AutoCAD应用程序而开发，需要有此程序才能运行此插件，可以为主程序进行功能拓展，有了此插件，还可以将整个AutoCAD应用程序的操作风格由西方操作方式转向为国内习惯的绘图环境，这样有助于用户在操作上得到更加的体验效果；在此版本插件中，系统更新了多个功能模块，其信息入下：增加了连续标注块并定位功能，增加了边界偏移功能，增加了绘制软包面功能，增加了拉伸填充功能，增加了绘制镜面功能；所有的更新，目的都只有一个，都是为了让用户提高工作效率，降低设计人员的工作负担，缩短项目的设计周期；强大又实用，需要的用户可以下载体验

海龙cad工具箱(CAD插件)2016

软件功能

　　1、用户可以自定义图层、字体、标注及相关符号等参数

　　2、丰富的专业设计工具

　　3、图库、词组和线型的统一管理

　　4、齐全的材质填充图案方便插入

　　5、内设计构造及符号集快速插入

　　6、装饰专业的图例集合

　　7、门窗等使用考虑室内装修专业对象

　　8、根据平面快速生成四个立面框架

　　9、天花灯槽、柜子、衣柜、层板、木龙骨、墙体剖面等自动生成

　　10、词库齐全的引线文字标注

　　11、图纸自动编号和图纸目录自动生成

　　12、出图比例自动调整相关对象

软件特色

　　隐藏当屏幕所见灰色物体【TTY】或【FA】功能。

　　增加墙线正交【WF】、Ｔ形正交【WT】、Ｘ形正交【WX】功能。

　　增加节点拉线【SF】功能。

　　增加双向阵列复制【CVV】功能。

　　增加标注检查(查找非默认值并连线)【DJ】功能。

　　增加提取填充图案【HT】功能。

　　增加渐变填充【ZB】功能。

　　增加生成物体中线【ZX】功能。

　　增加数据取整【QZ】功能。

　　增加图块对齐插入【ABB】功能。

　　增加左右对齐【DDZ】上下对齐【DDS】节点对齐【DDD】角度对齐【DDA】功能。

　　增加平板天花【PB】墙体框架【QT】软包面【RBM】硬包面【YBM】功能。

　　立面框架【LM】改进成生成四个立面功能。

　　增加石材剖面【SM】、地板剖面【DM】、地毯剖面【DM】功能。

　　增加墙线快速插门【MM】功能。

安装步骤

      1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

海龙cad工具箱(CAD插件)2016

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装

海龙cad工具箱(CAD插件)2016

　　3、弹出的“记事本”和“帮助”可以直接关掉，也可以看看使用说明。

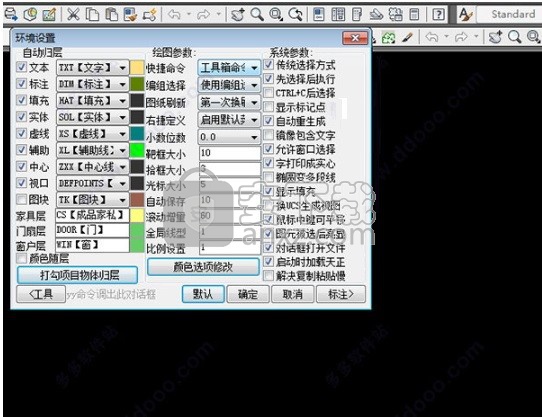

　　4、海龙工具箱会自动弹出“环境设置”的窗口，它会根据你的命令对线进行图层颜色分类，可以自己设置，也可以默认就好，然后点击确定。后续需要打开在海龙工具箱菜单里面点击设置--环境设置也可以。

使用说明

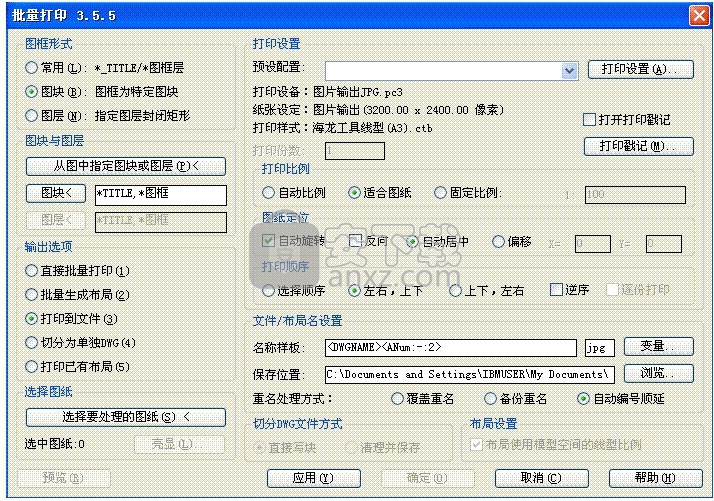

　　【批量打印】

　　功能：批量打印、批量生成布局、批量分图程序,每张CAD图形也可以包含多个打印区域!。

　　海龙工具菜单：海龙工具 其他 批量打印

　　海龙工具 文件工具 工具栏图标： 命令：【ZHL_BP】或【BP】

海龙cad工具箱(CAD插件)2016

　　除教育版】

　　功能：把某一目录下所有文件减肥并且清除教育版标签(使用前把处理的文件关闭)!。

　　增加多个图块：在插入图块的界面时，按Alt+O打开当时文件夹，然后把需要增加的图块拷入即可。

　　增加单个图块：定点复制图块(Shift+Ctrl+C)，AA打开插入图块的界面，然后粘贴(Ctrl+V)，为图块取个名字即可。

海龙cad工具箱(CAD插件)2016

　　建块程序【B】:定点建有名块/建有名块(B)/多重无名块(C)/定点多重无名块(D) :

　　拾取要定位的其中一个块 框取要定位的块的范围 点取定位线。

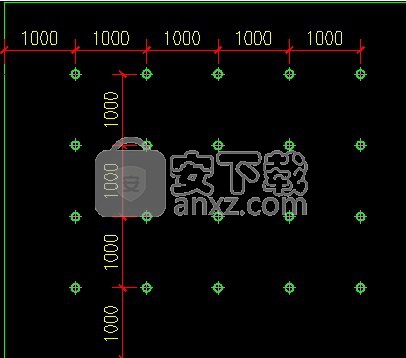

　　命令：DG

　　请选取要标注的其中一个图块 :

　　已选中图块***** 圆形筒灯 *****

　　请选取要标注的图块<单个块> :

　　选择对象: 指定对角点: 找到 8 个

海龙cad工具箱(CAD插件)2016

　　建块程序【B】:定点建有名块/建有名块(B)/多重无名块(C)/定点多重无名块(D) :

　　注：输入相应选项，执行相应功能。

海龙cad工具箱(CAD插件)2016

　　同名块连线】

　　功能：将同名的块连线。

　　海龙工具菜单：海龙工具 图块 同名块连线

　　先选取要连线的其中一个图块，接着框选要连线的块，然后点连线的起始点

　　命令：BTT

　　请选取要连线的其中一个图块 :

　　选择对象: 指定对角点: 找到 2 个

　　请点取开始连线的起始点 :

　　先选参考的块，然后框选需要匹配角度的图块。

　　命令：BSC

　　请选择参考的块:

　　选择对象: 指定对角点: 找到 6 个

海龙cad工具箱(CAD插件)2016

　　选择要单独显示的层上的对象(不选而确定则显示所有的)：

海龙cad工具箱(CAD插件)2016

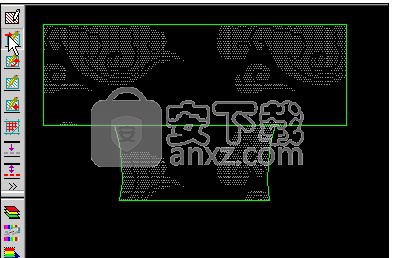

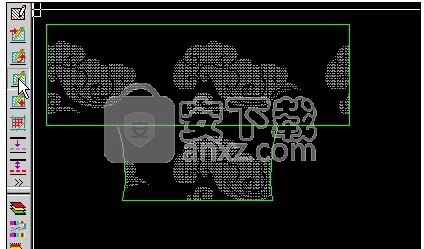

　　制作矩形对齐的填充图案 .pat 文件(按实际大小1:1制作)

　　请选取要造图案的图元(LINE,ARC,CIRCLE,POINT): <退出>

　　选择对象: 指定对角点: 找到 8 个

　　选择对象:

　　图案基点: <退出>

　　横向重复间距: <退出> 指定第二点:

　　竖向重复间距: <1229.643> 指定第二点:

　　处理中...

　　完成.

　　注：制作填充图案的图元只能由直线、弧线、圆或点构成，建议制作图案时，先把图案缩放至适当的比例，方便日后调整比例。

海龙cad工具箱(CAD插件)2016

　　在图纸空间内选择视口进行锁定，在视口内直接执行即可。
