ISPSoft(PLC编程软件)

　　ISPSoft是一款非常实用的PLC编程软件，该软件是台达集团研发推出，主要为用户提供新一代可程序化控制开发工具；此开发系统采用了目前最新的编程框架IEC 61131-3，可以支持高达6种编程语言，可以满足绝大部分用户的编程需求，用户也不用担心会出现语言无法支持的问题；除了编程功能以外，程序还拥有很很多其他辅助功能，这些功能块在PLC编程中相当重要的一个环节，同时也是IEC61131-3所规范的重点项目之一，而因其本身所具有的特性及优点，所以在ISPSoft中同时也针对功能块的特性提供了相当多的支持与功能；这些功能块在程序中可用来建立功能块的编程语言分别有LD、IL、ST及FBD，但不包含SFC，而在这些语言的程序当中也同样可以调用功能块，其中包括在SFC的Action中同样可以对功能块进行调用；此外，功能块内部的程序也允许再对其他的功能块进行调用，而调用功能块时，完全无需考虑该功能块的程序是以何种语言所编写的；强大又实用，需要的用户可以下载体验

软件功能

　　1、支持项目群组的管理架构，可在同一的项目群组中，进行多个机种的项目开发。

　　2、提供许多的便利功能，如批注、书签、程序区段使能/失效、装置与符号管理、仿真器…等。

　　3、支持多种联机操作，如在线监控、在线编辑、符号表监控、除错模式、PLC操作/设置…等。

　　4、支持多种项目对象的导入/导出功能。

　　5、可直接开启WPLSoft的文件（*.dvp），并将其转换另存为ISPSoft格式的文件（*.isp）。

　　6、提供多种密码及数据保护机制

　　7、支持新一代的通讯管理员COMMGR

　　8、支持台达新一代的AH500中型系统

　　9、提供便利的查找/替换功能，其范围可选择在目前的工作窗口或是包含整个项目。

软件特色

　　1、建多种组态管理工具：

　　①硬件规划工具（HWCONFIG）：用于对系统上的硬件架构进行组态与参数管理。

　　②网络规划工具（NWCONFIG）：用于管理及配置PLC系统的网络架构与数据交换机制。

　　③记忆卡工具（CARD Utility）：透过管理向导与记忆卡的操作，可对系统进行备份与还原。

　　2、采用国际标准 IEC 61131-3的编程架构，并内建丰富的应用指令集。

　　3、支持五种语言，包括梯形图（LD）、顺序功能图（SFC）、功能块图（FBD）、指令列表（IL）以及 结构化语言（ST），且在一个项目中并不限定只可使用一种语言。

　　4、包含繁体中文、简体中文、英文…等多语系支持。

　　5、开放用户自订的操作环境设置。

　　6、项目管理采用清晰且易于操作的Windows阶层树状操作接口。

安装步骤

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

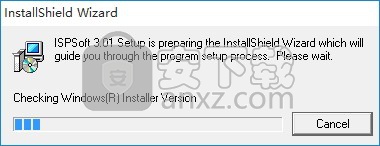

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

　　3、需要完全同意上述协议的所有条款，才能继续安装应用程序，如果没有异议,请点击同意按钮

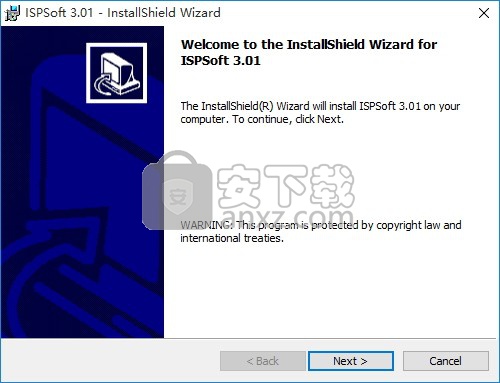

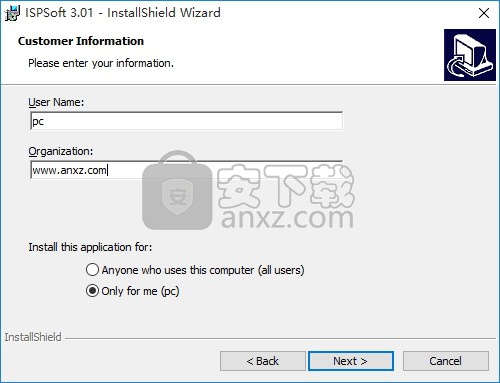

　　4、弹出以下界面，直接使用鼠标点击下一步按钮即可，此界面为程序信息界面

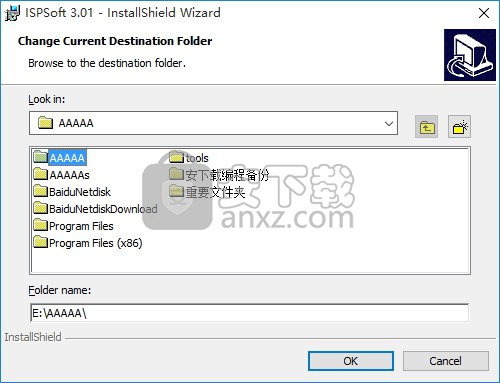

　　5、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

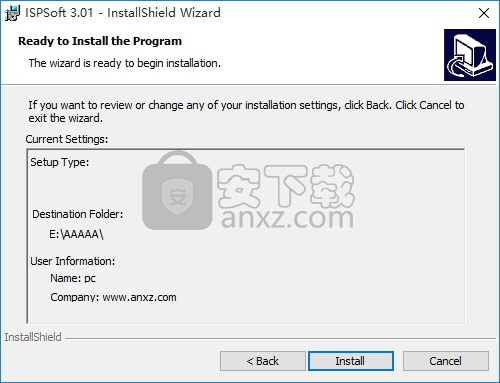

　　6、现在准备安装主程序，点击安装按钮开始安装或点击上一步按钮重新输入安装信息

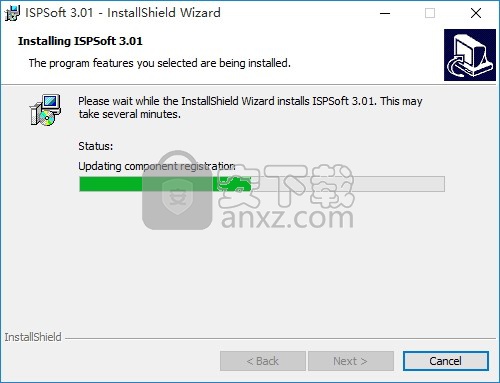

　　7、等待应用程序安装进度条加载完成即可，需要等待一小会儿

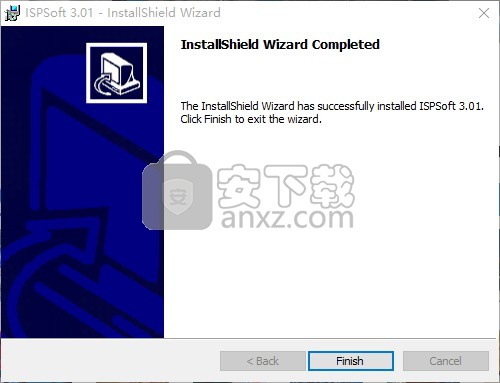

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用方法

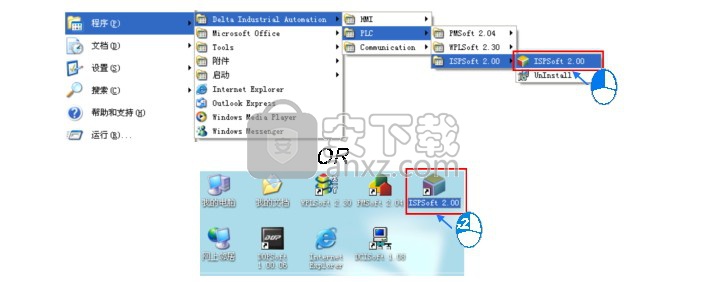

　　成功安装ISPSoft后，系统便会自动在桌面及程序菜单中建立快捷方式，点击该快捷方式即可启动ISPSoft。此外，ISPSoft亦可同时开启多个软件窗口，只要依据相同步骤，另外再启动ISPSoft即可。

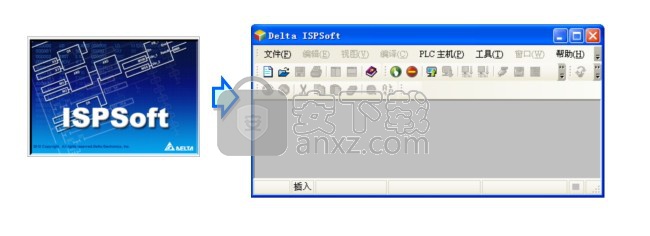

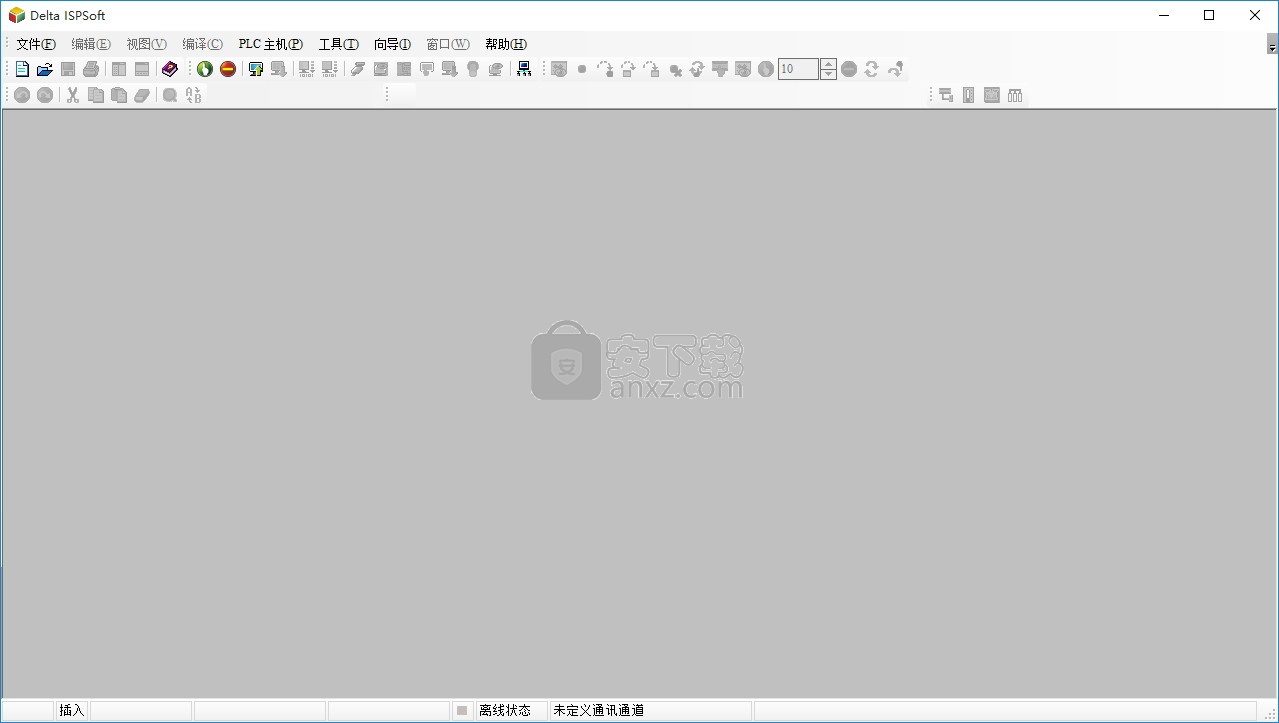

　　待欢迎画面结束后便可正式进入ISPSoft，而刚进入时，窗口中仅有一些基本的功能可供使用。

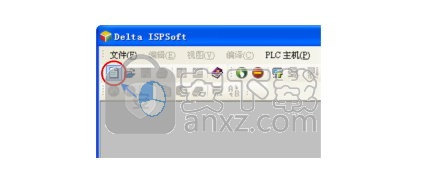

　　直接点击图标工具栏中的图标即可建立一个新的项目。

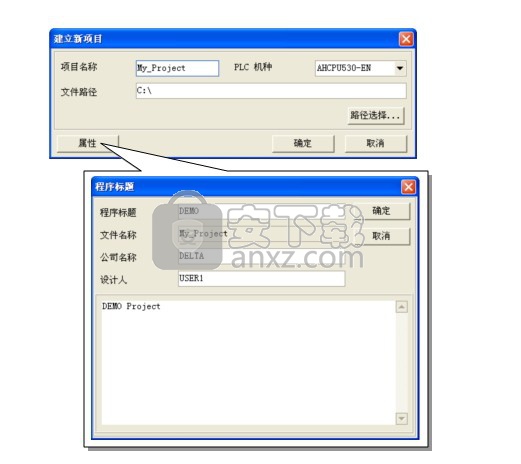

　　于设置窗口中依序输入「项目名称」及「文件路径」，之后于「PLC机种」的下拉选单中选择机种型式；而点击「属性」则可为此项目加入相关的信息及描述。完成后按下「确定」即可。

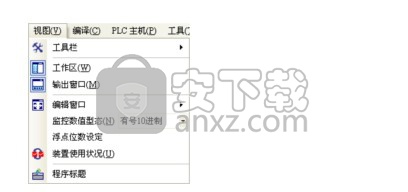

　　成功建立项目后，画面左侧便会开启一个「项目管理区」，并以阶层树形图的方式列出所有对象；若未出现该区域，请点击功能工具栏的 视图（V）> 工作区（W）或图标工具栏的 图标即可。此外，若点击 视图（V）> 输出窗口（M）或图标工具栏的 图标则可开启「讯息显示区」。

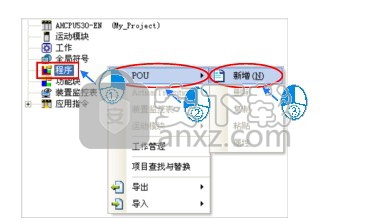

　　刚建立项目时，主要的工作区因尚未进行任何编辑而处于空白状态；若要开始建立PLC程序时，可于「项目管理区」的「程序」项目上点击鼠标右键，之后于选单中依次点选 POU > 新增（N）。

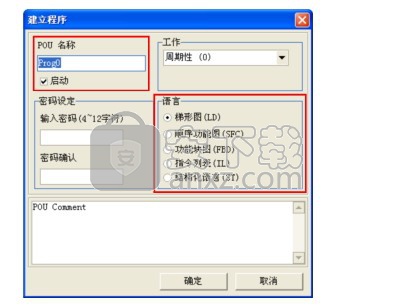

　　于属性窗口中，用戶可在「POU名称」字段中输入该程序的命名，之后再于「语言」字段中选择欲使用的编程语言；至于其它参数则可先延用默认值，其意义将于第5.4节的内容当中另行介绍。

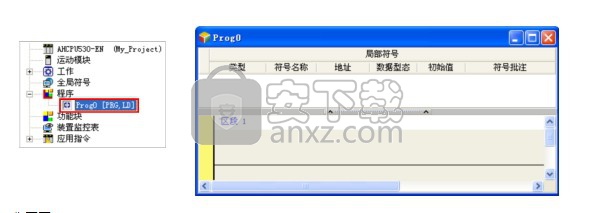

　　成功新增一个程序单元后，于「项目管理区」的「程序」项目下便会多出一个对象，而在主要的工作区中也会自动开启一个程序编辑窗口。

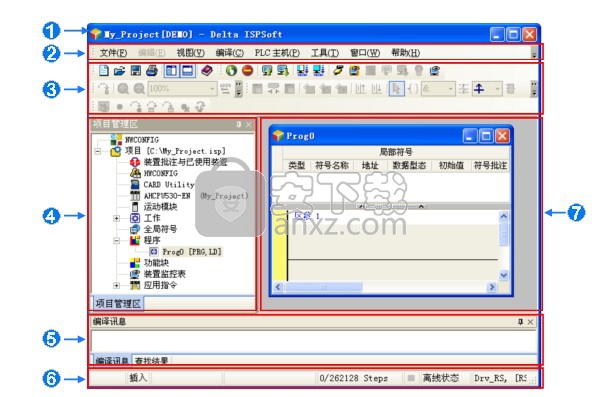

　　下图便是一个完整的ISPSoft工作画面。

　　窗口标题：显示目前所编辑的项目名称与程序标题。

　　功能工具栏：共有8类的功能操作选项。

　　图标工具栏：共有5类的图标工具栏可供操作。

　　项目管理区：阶层树状结构的项目对象管理接口。

　　讯息显示区：显示编译结果及项目查找的相关信息。

　　状态栏：显示目前编辑或联机状态的相关信息。

　　编辑工作区：显示程序编辑区、符号表及监控表…等工作窗口。

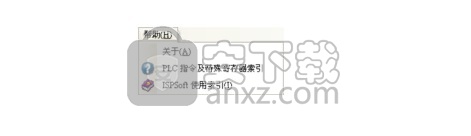

　　在使用ISPSoft的过程中，用戶可通过功能工具栏的「帮助（H）」项目来启动各种的在线辅助。

　　窗口标题与状态栏

　　成功建立项目之后，ISPSoft的窗口标题便会显示该项目的名称，其格式为 项目名称[程序标题]，而当没有设置「程序标题」时，窗口标题则只会显示「项目名称」；此外，当要查看「程序标题」等信息时，只要在功能工具栏上依序点选 视图（V） > 程序标题 即可。

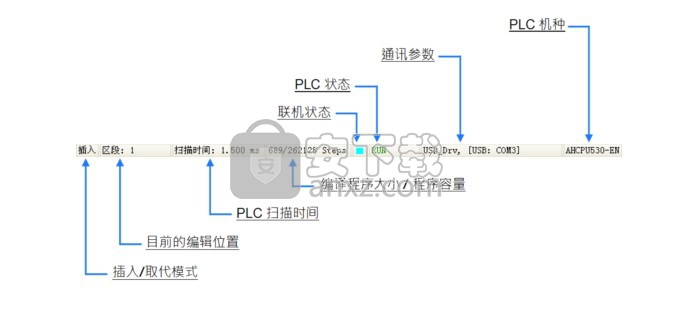

　　窗口下方的状态栏主要在于显示目前的各种工作状态，包括编辑模式（插入/取代）、目前编辑位置、PLC扫瞄时间、程序大小/容量、联机状态、PLC状态、通讯参数以及PLC机种等信息。

　　窗口标题与状态栏

　　成功建立项目之后，ISPSoft的窗口标题便会显示该项目的名称，其格式为 项目名称[程序标题]，而当没有设置「程序标题」时，窗口标题则只会显示「项目名称」；此外，当要查看「程序标题」等信息时，只要在功能工具栏上依序点选 视图（V） > 程序标题 即可。

　　功能工具栏

　　ISPSoft的功能工具栏共有8类功能项，且依据目前所进行的编辑工作与选用的机种，各类功能项的下层项目也会有所差异，在此先稍做浏览介绍，详细的操作方式则将于之后的章节当中陆续介绍。

　　文件：主要功能为基本的项目存取操作。

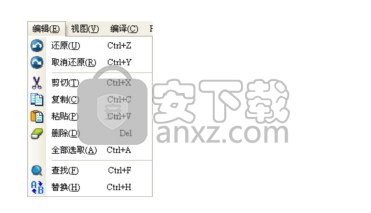

　　编辑：主要提供进行编辑工作时所需的操作功能。

　　视图：主要功能为查看项目中的信息以及设置工作环境的显示方式。

　　编译：主要功能为检查程序语法或将项目程序编译为可让PLC运行的执行码。

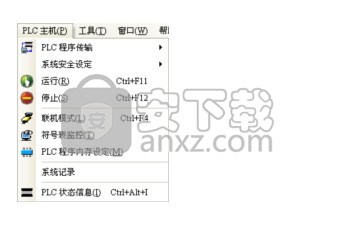

　　PLC主机：主要为通过ISPSoft对PLC主机进行的联机操作或设置功能。

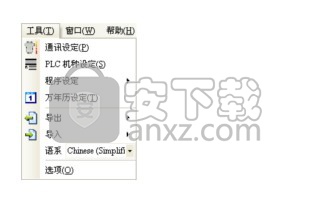

　　工具：主要为ISPSoft所提供的一些便利功能。

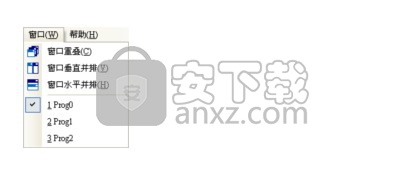

　　窗口：主要功能为管理编辑工作区中的各个窗口。

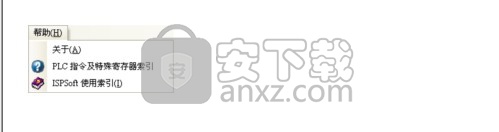

　　帮助：主要为ISPSoft所提供的一些在线辅助功能。
