CAD Markup 2019(cad文件查看器)

　　CAD Markup 2019是一款简单易用的CAD文件查看与标记工具，其能够支持有效AutoCAD 2019以及之前的文件版本，并为用户提供了标记光栅图像、添加标记文字、添加尺寸、设置尺寸样式等丰富的功能，可以帮助用户轻松的对CAD图纸进行全面的标记操作，让用户可以更好的使用图纸，另外，除了彩色模式外，还允许您将图转换为黑白打印，以获得您所需要的输出效果，当然，该程序的功能不止如此，软件还具有CAD Viewer具备的所有功能，为您带来全面的CAD文件查看解决方案，有需要的用户赶紧下载吧！

软件功能

　　AutoCAD 2019支持

　　用户定义的“时间/日期” /“检查者”戳记

　　换色器

　　圈子选项

　　选项直接嵌入到加价源CAD文件

　　标记所有AutoCAD DXF和DWG图纸直至AutoCAD 2019

　　插入图片

　　标记多页PDF图纸

　　标记所有支持的光栅图像图形

　　标记HPGL图纸

　　添加标记文字

　　添加尺寸–对齐，水平和垂直

　　覆盖用户定义的面积和折线长度测量

　　添加线，框，箭头

　　存储标记编辑以供以后使用

　　设置标记编辑的备用文件夹

　　消隐（隐藏）工程图的部分

　　标记层切换允许显示或关闭标记

　　使用超链接添加标记

　　导入/导出标记

　　设置尺寸样式，标记

　　黑白打印的叠加工程图，彩色标记为

　　请在加价的颜色，当绘图切换到黑/白

软件特色

　　允许您注释CAD文件并将其导出为图像文件。

　　对于需要在CAD文件上做注释的工程师和用户，CAD Markup是一个有用的应用程序。

　　该程序可以打开矢量和光栅文件格式，例如DWG，DXF，TIFF，PDF或BMP。

　　您可以添加文本注释，线条，形状和突出显示，以强调CAD文件中的某些元素。

　　图像的最终版本可以另存为PDF，BMP，JPG，GIF，PNG，TIF或CAL光栅格式。

安装方法

　　1、下载并解压软件，双击安装程序进入CAD Markup 2019安装向导，单击【next】。

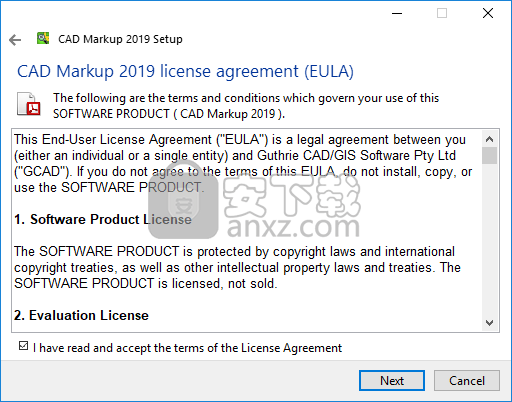

　　2、阅读软件许可协议，勾选【I have read and accept the terms of the License Agreement】的选项，再进入下一步的安装。

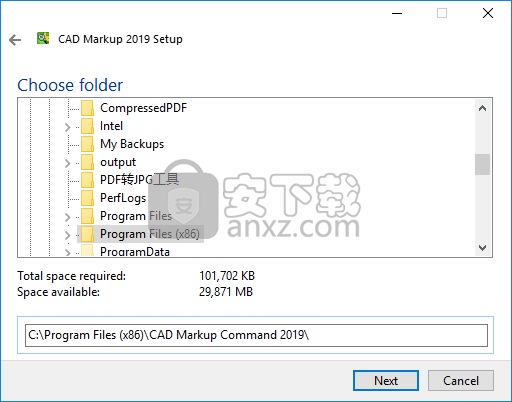

　　3、选择安装位置，用户可以选择默认的C:\Program Files (x86)\CAD Markup Command 2019\，也可以自定义。

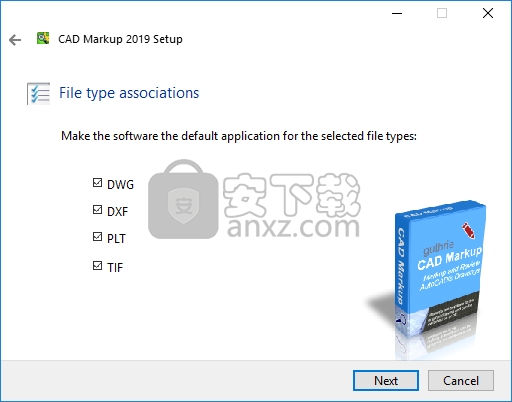

　　4、选择关联的文件类型，这里选择默认的全选。

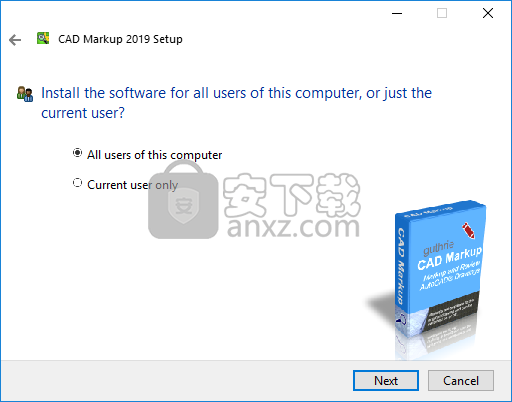

　　5、选择安装的用户，可以选择为此电脑的所有用户或仅当前用户。

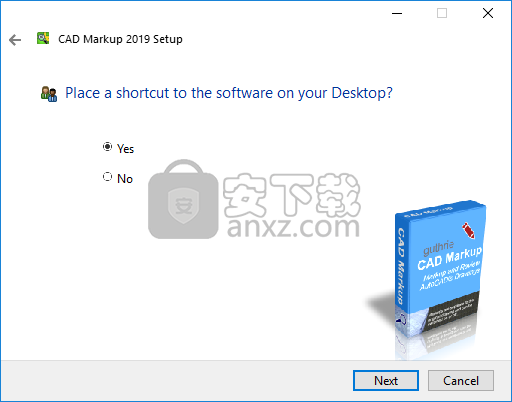

　　6、创建快捷方式，选择【yes】，点击【next】按钮。

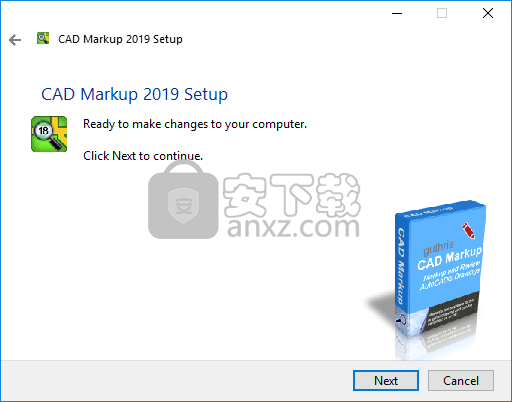

　　7、准备安装，点击【next】按钮开始进行安装。

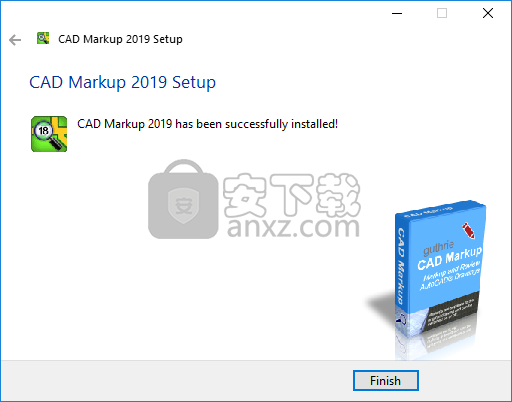

　　8、弹出如下的CAD Markup 2019安装成功的提示，点击【finish】结束安装。

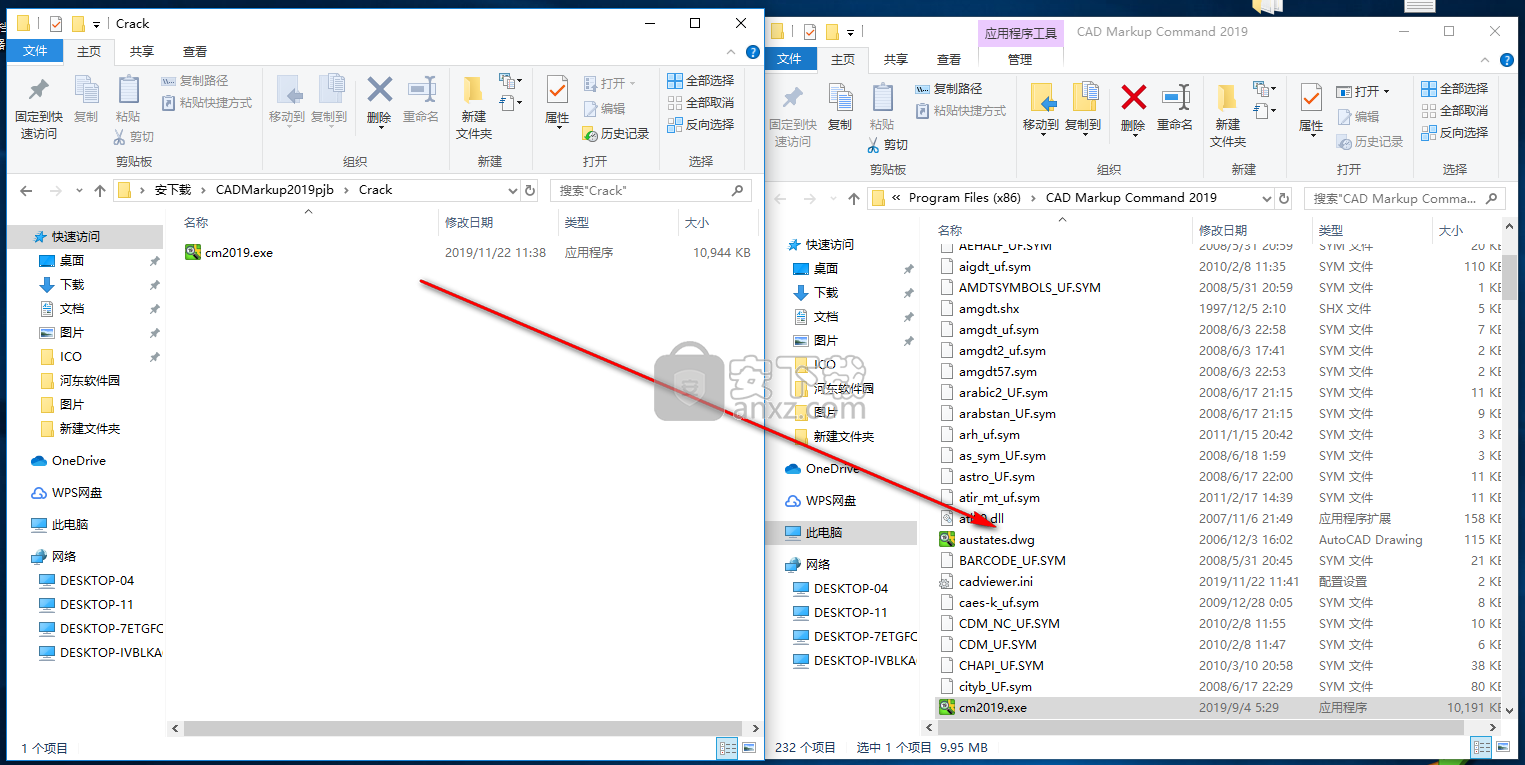

　　9、将补丁文件“cm2019.exe”复制到软件的安装目录，默认路径为C:\Program Files (x86)\CAD Markup Command 2019。

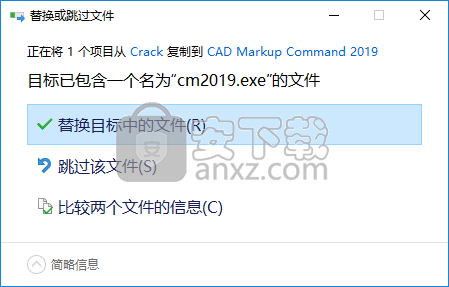

　　10、弹出目标包含同名文件的提示，点击【替换目标中的文件】。

　　11、运行CAD Markup 2019即可进行使用。

使用说明

　　标记设定

　　标记>设置

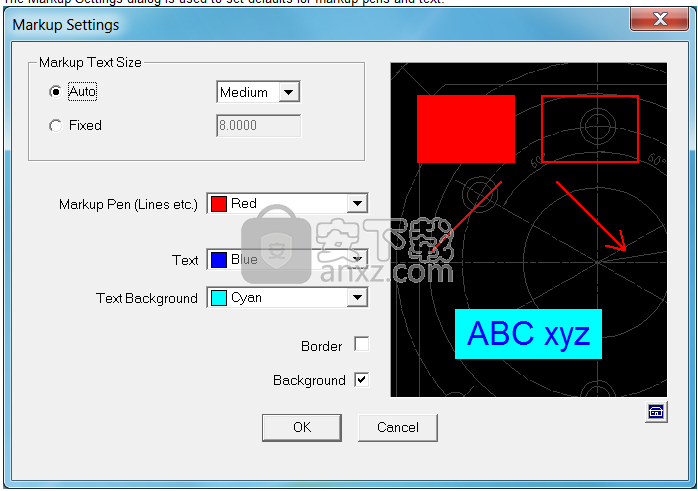

　　“标记设置”对话框用于设置标记笔和文本的默认值。

　　标记文字大小

　　Auto：

　　文本将自动调整大小，以适合工程图的当前视图，并提供3个可用的大小设置：小，中和大。

　　固定：

　　文本将具有以图形单位给定的固定大小。

　　标记笔（线条等）

　　选择用于绘制线条，箭头等的笔颜色。

　　文本

　　选择默认的笔颜色文本。

　　文字背景

　　选择文本背景的默认笔。

　　“黑白”笔

　　特殊的“黑/白”笔在屏幕背景为白色时绘制为“黑色”，在屏幕背景为黑色时绘制为“白色”。打印时，“黑白”始终显示为黑色（在白纸上）。

　　“白色/黑色”笔

　　特殊的“白色/黑色”笔仅用于文本背景。它与黑色或白色的背景屏幕颜色匹配。打印时，它始终显示为白色。

　　配置标记文件夹

　　标记>设置>配置标记文件夹

　　标记编辑通常（*）与源图形分开存储。这样可以使源图形保持不变，并允许不同的用户或部门在不干扰彼此的情况下标记同一图形。它还允许编辑已保存的标记，以编辑本机不支持矢量格式的图形格式（例如，光栅图形）。

　　*单独存储标记的例外是，如果启用了“允许将标记嵌入DXF / DWG图形中”选项。如果选中该选项，则用户可以选择将编辑直接保存到DXF / DWG图纸中。

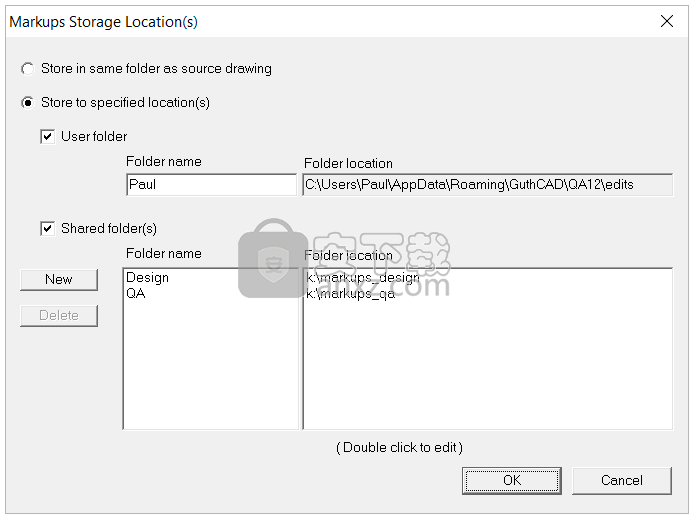

　　“标记存储位置”对话框：

　　与源图形存储在同一文件夹中

　　如果启用此选项，则标记将与源图形存储在同一文件夹中。 （标记存储到扩展名为.cvm的文件中。）

　　存放到指定位置

　　标记将存储到指定的位置。如果定义了多个位置，则在保存时会提示用户保存标记的位置。

　　用户文件夹

　　用户文件夹是当前用户的专用文件夹，并自动位于Windows定义的用户的“应用程序数据”文件夹中。

　　共享文件夹

　　指定一个或多个可以存储标记的文件夹。文件夹可以位于本地计算机上，也可以位于共享的网络位置。

　　注意：共享文件夹可能被具有管理员权限的用户锁定。如果管理员已锁定共享文件夹，则用户将在“文件夹位置”列表下方看到一条注释，提示“共享文件夹已被管理员锁定”，并且将阻止用户修改共享文件夹位置。

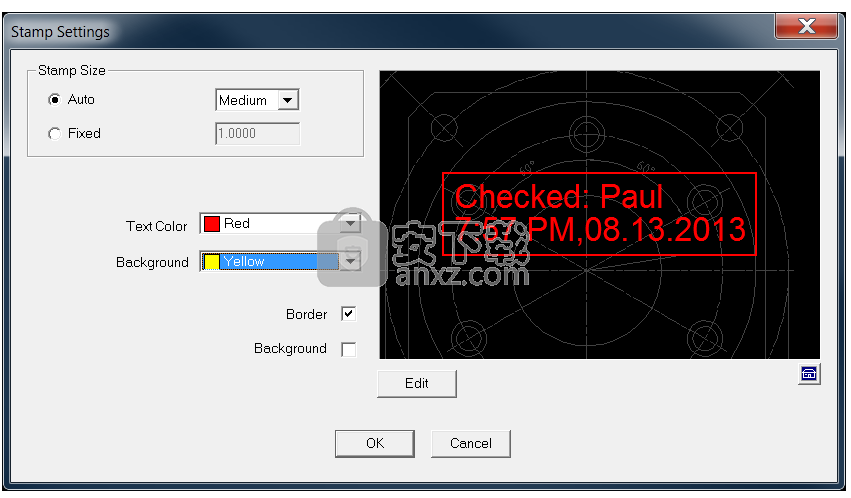

　　设计一个“时间/日期/已检查”印章。

　　设置笔的颜色，背景色，边框和“时间/日期”标记的大小，以及编辑标记的文本。

　　单击“编辑”按钮以打开“编辑图章文本”对话框。

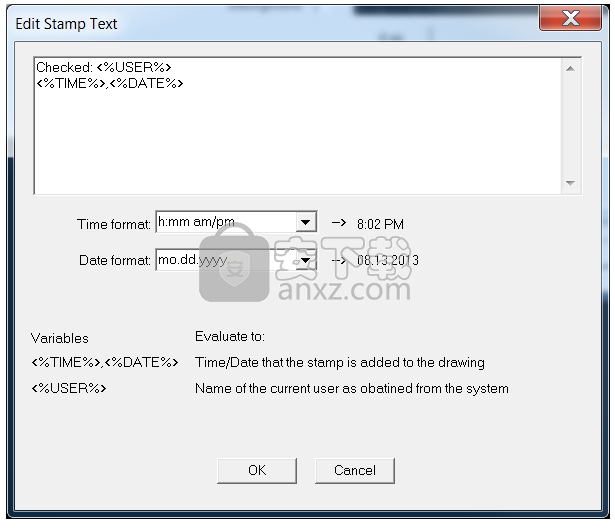

　　编辑图章文字

　　使用此对话框可以编辑时间/日期/已检查戳记。 印章可能包含文本，包括预定义的变量，这些变量用于自动插入当前日期和时间，图形文件的名称以及用户的名称。

　　保存标记编辑

　　文件>保存标记编辑

　　保存当前图形的标记编辑。

　　注意：该软件的默认操作是将“标记编辑”单独保存到源图形中，从而可以保留原始图形。已保存的标记编辑和图形之间的关联由软件维护，以便下次打开图形时也将加载已保存的标记编辑。

　　多个/共享文件夹

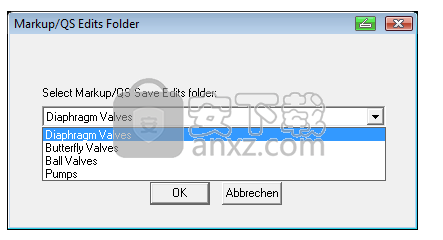

　　可能需要与其他CAD Markup 2019用户共享标记编辑和/或将单独的标记编辑存储到不同的文件夹中。通过MARKUP.INI文件的[SaveEditsFolders]部分中的手动配置，可以启用其他CAD Markup 2019用户可以共享的多个Markup Edits文件夹。

　　标记>草图

　　草图绘制工具允许用户将手绘线图添加到图形中。 按住鼠标左键并移动鼠标进行绘制。 释放鼠标按钮以停止绘图。 如果间隙很小，该软件会自动关闭环路。
