Numeca Omnis(仿真优化软件)

 v3.1 破解版
  • 软件大小:1.09 GB
  • 更新日期:2019-12-13 14:02
  • 软件语言:简体中文
  • 软件类别:辅助设计
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:1.09 GB 进入评论发表您对该软件的看法?

手机扫描查看

软件介绍人气软件网友评论下载地址

为您推荐:辅助设计

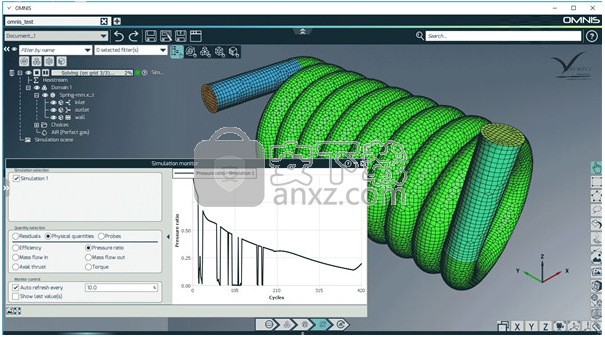

  Numeca Omnis是一款功能强大的仿真优化软件,软件旨在为用户提供一套功能强大的仿真模拟与优化解决方案,您可以通过直观的工作流程快速进行项目设计、优化与分析,其提供了丰富的工具供您选择与使用,并允许您直接导入CAD模型到项目,并支持生成网格、表面与体积优化、协同处理模拟、CFD模拟等多种强大的功能,这里为您分享了Omnis 3.1破解版本,可以免费注册与激活该程序,从而免费使用这款强大的仿真优化系统,有需要的朋友赶紧下载体验吧!

Numeca Omnis(仿真优化软件)

软件功能

  使用OMNIS/HEXPRESS,用户可以在同一个集成的软件环境下实现如下操作:

  导入和编辑CAD模型

  对三角面离散进行动态调整

  使用先进工具进行几何修复,包括盖孔、拉伸面、移除特征、放样和旋转曲线等

  建立计算域和设计布局

  体验HEXPRESS/Hybrid的最新功能,包括:

  在六面体为主的混合网格和全六面体网格间自由选择

  定义不同的网格细化模式

  为每个面单元和体单元分别进行单独细化设置

  使用近似细化来精确捕捉复杂的几何特征

  进行网格划分并借助柱状图和云图显示来详细检查网格质量

  将网格输出为多种格式(.sph.hex.msh.ccm)

  使用OMNIS/Open(BETA版),用户可以实现如下操作:

  导入网格文件,或调用OMNIS/HEXPRESS进行网格划分;

  使用理想气体作为工质,建立一个包含多域的CFD仿真算例;

  使用集成于软件环境内的显示器观测计算的收敛史

  启用协同处理能力,允许用户在计算过程中观测流场随迭代的发展变化

  对计算结果进行后处理

软件特色

  现代GUI设计-基于Qt 5.x / QML

  3D图形:Ogre 3D引擎

  完全可移植的Windows / Linux。QML还可以在智能手机(iOS,Android,Windows RT)上运行,并允许瘦客户端实现

  Python脚本编制:所有用户命令均经过“ Python化”处理,允许用户通过脚本以完全自动化的方式创建和控制完整项目

  本机客户端-服务器体系结构

  灵活的数据结构:分层树(HDF树),大数据的并行二进制序列化(内部),资源创建者:扩展数据结构(HDFTree)的可能性,流程和命令的工作流程

  使用Parasolid几何内核(可选的用户许可)

  直接导入主要的CAD格式(Catia v5,Parasolid,ProE,IGES,STEP,SolidWorks等)

  通过CADNexus库直接链接到CAD系统

安装方法

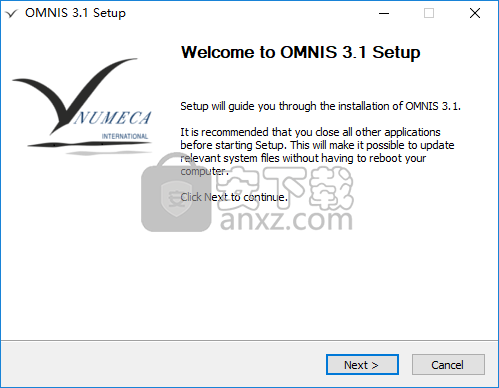

  1、下载并解压软件,双击安装程序进入Numeca Omnis向导界面,点击【next】。

Numeca Omnis(仿真优化软件)

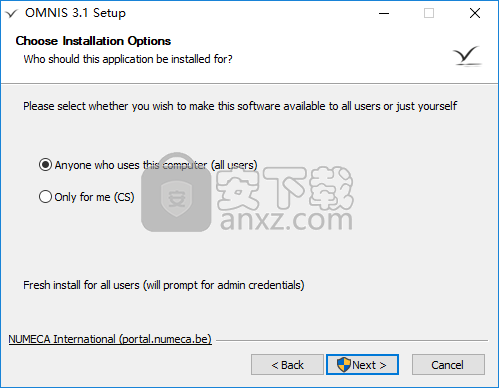

  2、选择安装用户,这里可以选择为这台电脑的所有用户安装以及仅为自己安装。

Numeca Omnis(仿真优化软件)

  3、进入安装Numeca Omnis的界面,点击【next】。

Numeca Omnis(仿真优化软件)

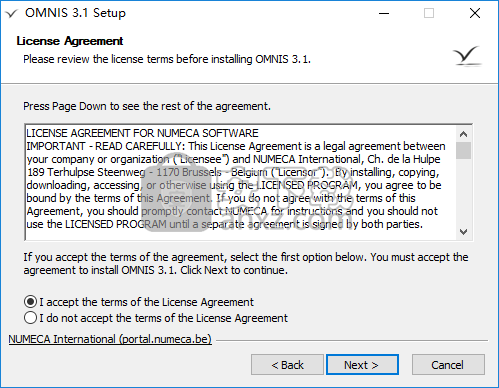

  4、阅读软件许可协议,勾选【I accept the...】的选项,再进入下一步的安装。

Numeca Omnis(仿真优化软件)

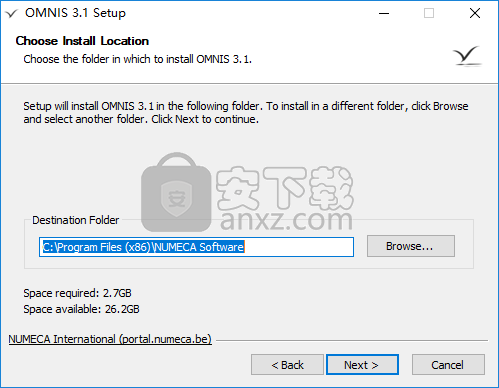

  5、选择安装位置,用户可以选择默认的C:\Program Files (x86)\NUMECA Software,也可以自定义。

Numeca Omnis(仿真优化软件)

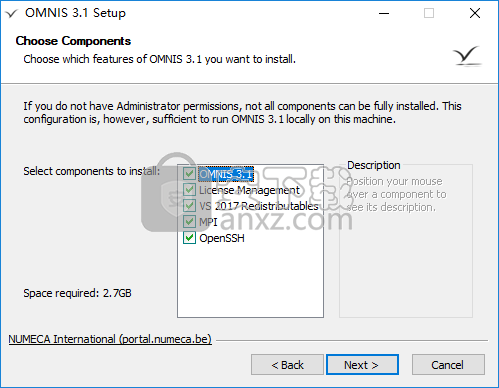

  6、选择组件,用户可以选择默认的组件,也可以自定义。

Numeca Omnis(仿真优化软件)

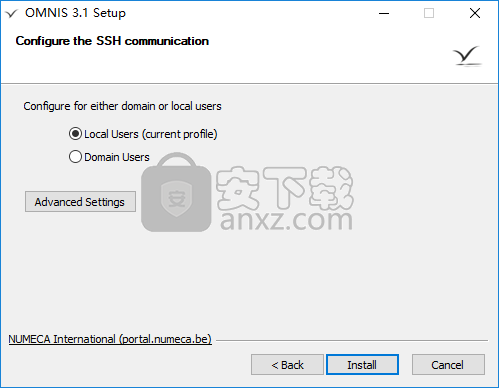

  7、弹出如下的为域或本地用户配置,用户选择默认的选项,点击【install】。

Numeca Omnis(仿真优化软件)

  8、安装完成后,我们可以直接关闭窗口。

Numeca Omnis(仿真优化软件)

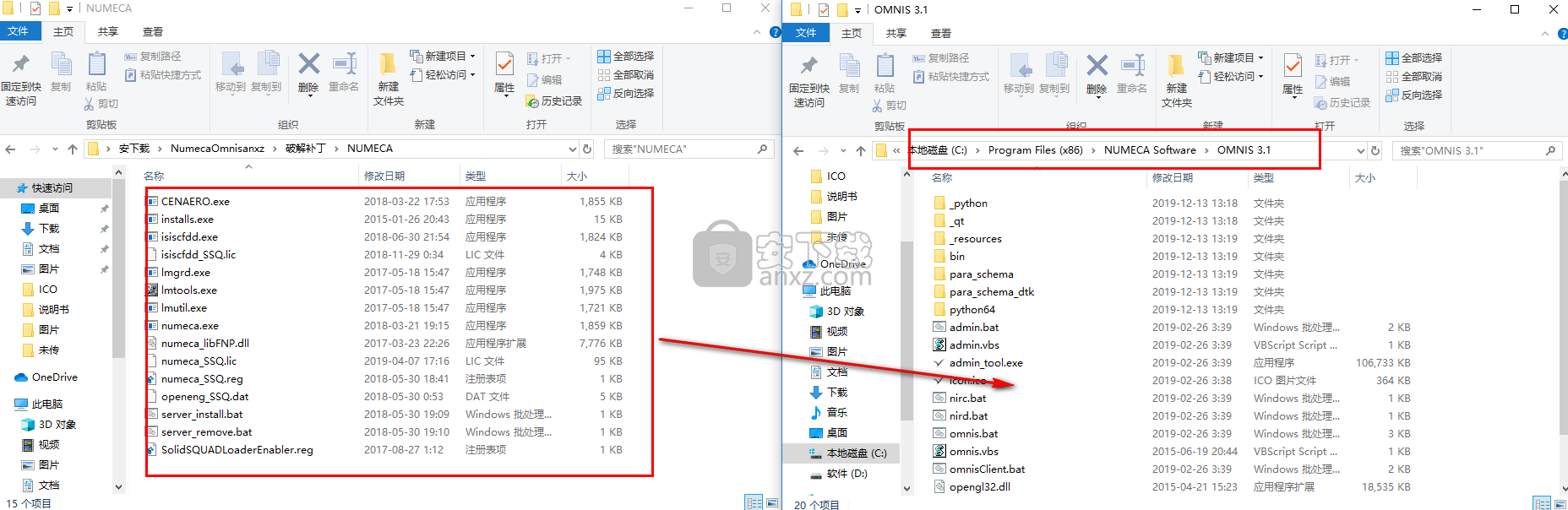

  9、打开破解补丁文件夹“NUMECA”,将其中的所有文件复制到软件安装目录下的OMNIS 3.1,默认路径为“C:\Program Files (x86)\NUMECA Software\OMNIS 3.1”。

Numeca Omnis(仿真优化软件)

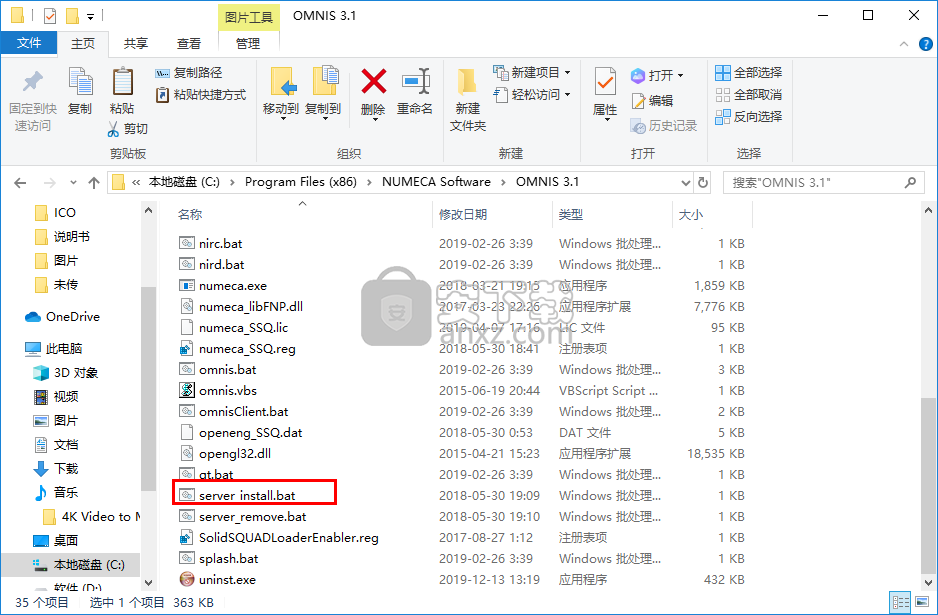

  10、在安装目录下运行“server install.bat”。

Numeca Omnis(仿真优化软件)

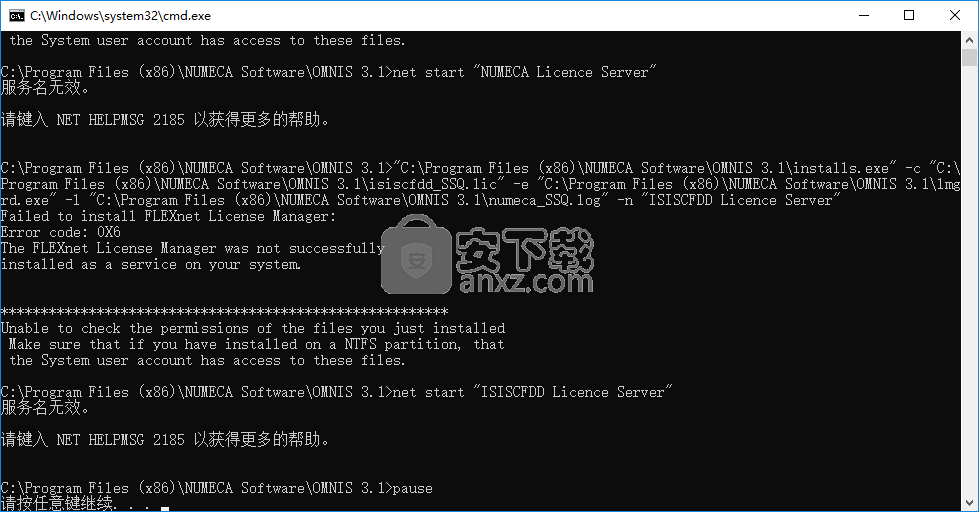

  11、弹出如下的界面,我们按下任意键继续,然后即可自动完成与关闭。

Numeca Omnis(仿真优化软件)

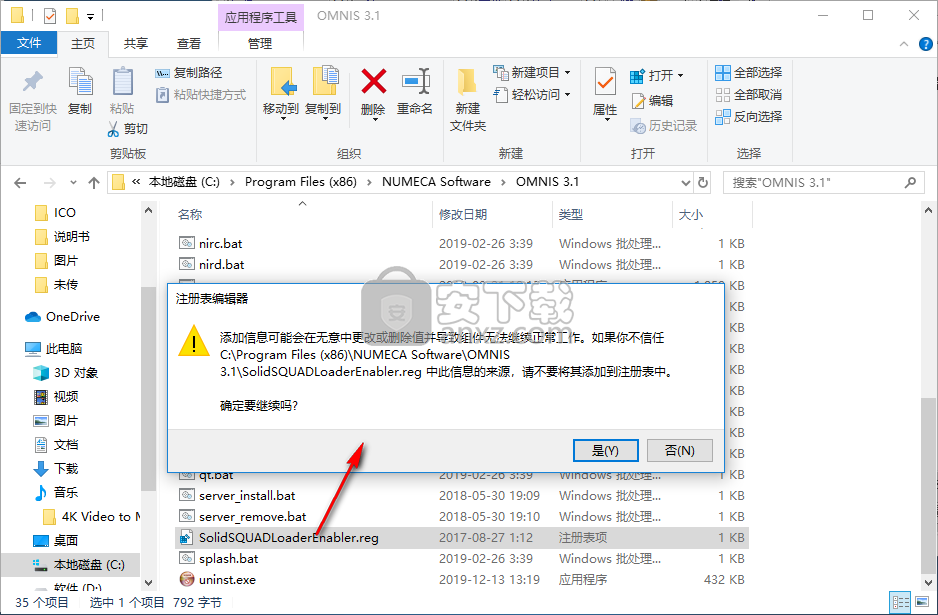

  12、运行“SolidSQUADLoaderEnabler.reg”,弹出确认继续的提示,点击【是】。

Numeca Omnis(仿真优化软件)

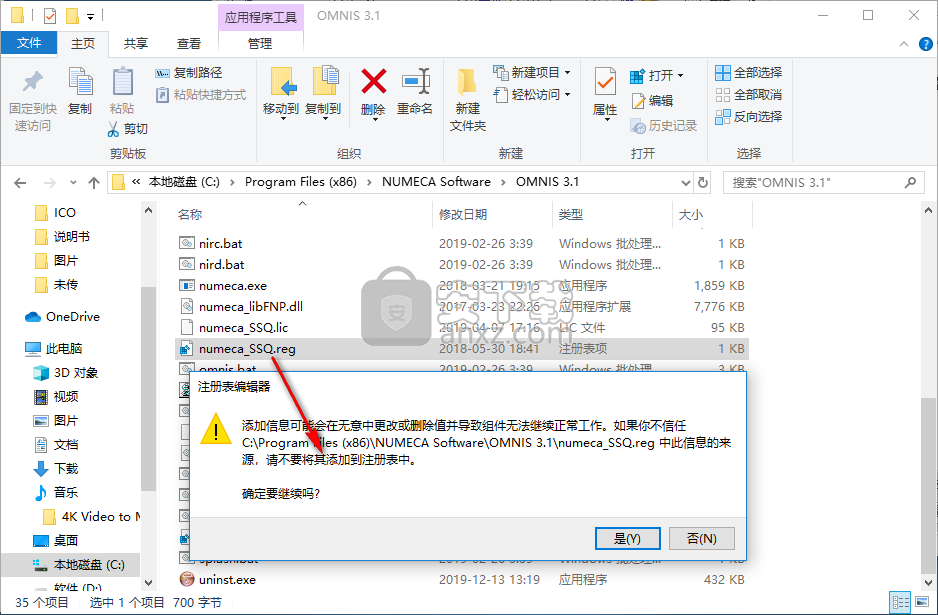

  13、运行“numeca_SSQ.reg”。

Numeca Omnis(仿真优化软件)

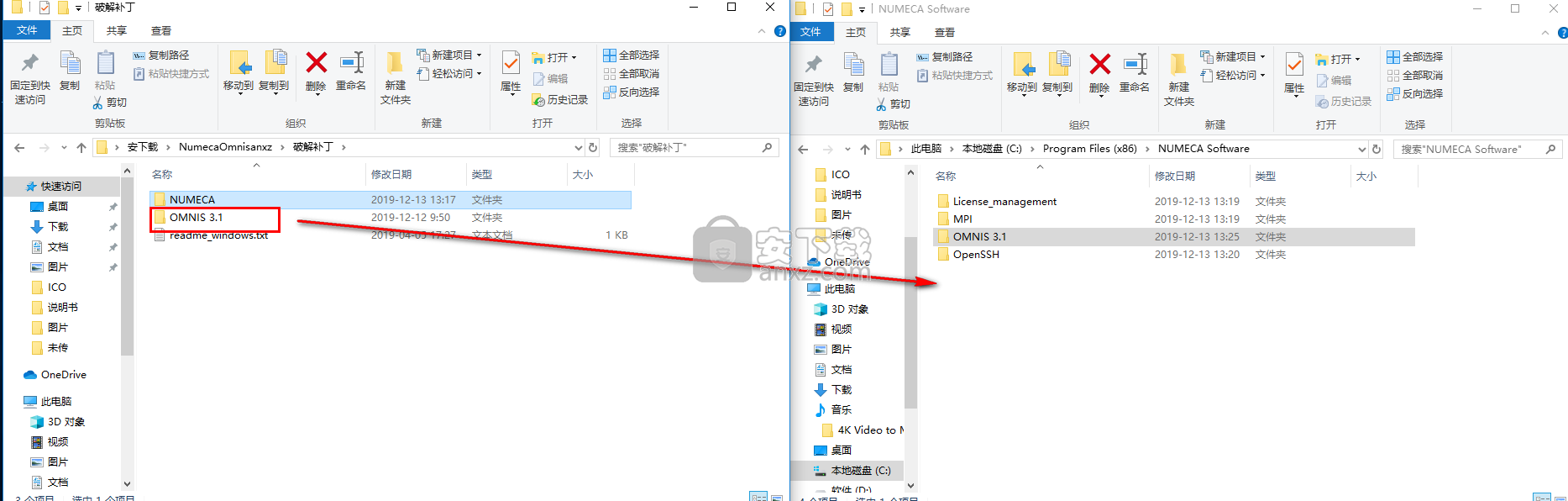

  14、然后将破解补丁文件夹“OMNIS 3.1”复制到安装路径,默认位置为C:\Program Files (x86)\NUMECA Software。

Numeca Omnis(仿真优化软件)

  15、运行OMNIS 即可开始进行使用。

Numeca Omnis(仿真优化软件)

使用说明

  查看控制

  可以通过“视图”控件工具栏在图形区域的右下角访问视图的不同控件。

  OpenCamera类型

  在3D视图中的对象的正交视图和透视图之间切换。

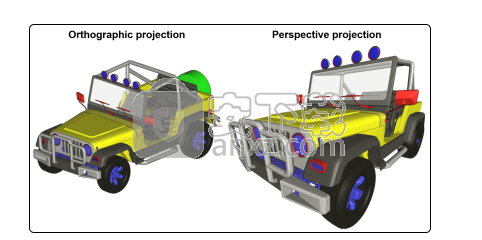

  正射投影

  在二维视图中表示三维对象的常用方法,在该二维视图中,视区被投影为长方体(即,其相对边平行的盒子)。与相机的相对距离不会影响物体的尺寸。当保持对象之间的角度及其实际大小很重要时,此投影类型很有用。

  透视投影

  在二维视图中表示三维对象的常用方法,其中将视场投影为金字塔的视锥(锥体的顶点已平行于底面切掉)。摄像机距离会缩短;离摄像机较远的物体显得更小;而靠近相机的物体看起来更大。此投影类型对于获取真实对象的逼真的视图很有用。

Numeca Omnis(仿真优化软件)

  OpenSet视图到YZ,XZ,XY平面

  将轴方向更改为沿3D视图中相应轴的视图。

  OpenFit相机

  调整相机距离以适合可见实体。观看方向保持不变。

  OpenDefault方向和适合相机

  以与适合相机工具相同的方式调节相机距离,但观看方向更改为[-1 -1 1]。

  OpenToggle坐标系

  在图形区域中显示或隐藏全局参考坐标系。

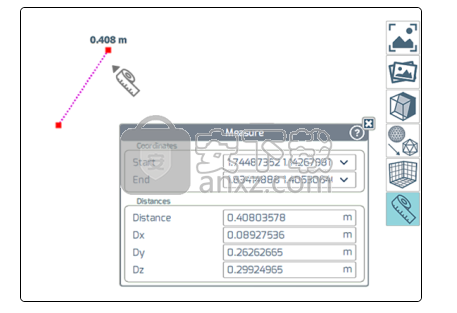

  测量工具

  测量图形区域中两点之间的距离。单击按钮后,“测量”小部件即处于活动状态。

Numeca Omnis(仿真优化软件)

  该工具使用推理机制吸引表面,曲线或顶点上的点。当指针捕捉到顶点时,“测量”工具显示青色圆形标记(),捕捉到边缘时显示浅绿色的圆形标记(),捕捉到表面时显示浅绿色的方形标记()。测量完成后,将在起点和终点处显示一个红色正方形标记()。

  仅当线框可见性处于活动状态时,对表面三角剖分的吸引力才处于活动状态。在这种情况下,“测量”工具可以捕捉到三角剖切边(由黄色正方形标记()表示)和三角剖分顶点(由粉红色正方形标记()表示)。

  要测量距离:

  通过左键单击图形区域中的点来选择起点。随着鼠标光标的移动,将显示一条表示中间测量值的虚线。还将显示所选方向上的距离。

  左键单击第二个点以完成测量,以选择终点。显示带有最终测量值的虚线。不同的测量结果显示在“测量”小部件中。

  坐标:显示起点和终点的笛卡尔坐标。

  距离:起点和终点之间的距离。可以通过左键单击单位符号来更改距离的单位。

  Dx:沿X轴的投影距离。可以通过左键单击单位符号来更改距离的单位。

  Dy:沿Y轴的投影距离。可以通过左键单击单位符号来更改距离的单位。

  Dz:沿Z轴的投影距离。可以通过左键单击单位符号来更改距离的单位。

  按键取消正在进行的测量并开始新的测量。如果没有开始测量,键也将关闭“测量”小部件。

  边界框

  在对象周围创建边界框有助于确定它们的大小和位置。要创建边界框,请进行选择,然后单击按钮。

  单位划分基于选择的大小进行计算,无法更改。边界框仅自动显示适合摄像机观看方向的三个侧面。

Numeca Omnis(仿真优化软件)

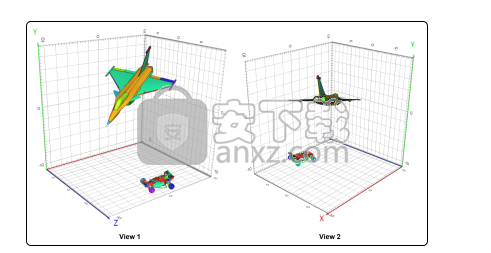

  如果选择了一个实体,则所选零件的投影将在边界框的三个可见侧与单位一起显示。

Numeca Omnis(仿真优化软件)

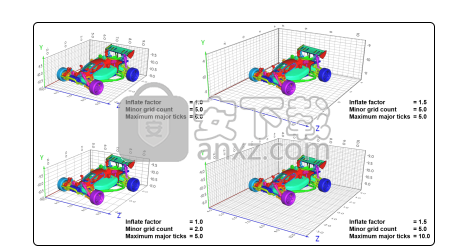

  可以通过右键单击边界框的图标并选择显示参数选项来更改边界框的参数。可以使用以下控件:

  尺码

  膨胀系数:默认设置为1.0,它会影响所选边界框的大小。边界框在三个全局轴方向上膨胀给定因子。

  面板

  自动隐藏面:控制自动显示符合相机观看方向的边框。

  显示局部轴:控制边界框轴的显示。

  在3D中缩放标签:控制边界框标签的显示方向。

  统一刻度单位:控制主要刻度线的分布

  主网格线颜色:定义主网格线的颜色。

  最大主要刻度数:默认设置为5,它控制最大主要刻度数。根据照相机距离自动确定主要刻度线的数量。

  次网格数:默认设置为5,它控制每个单位的次分区数。

  文本膨胀系数:默认设置为1.0,它会影响边界框标签的大小。

  轴膨胀系数:默认设置为1.0,它会影响边界框轴表示的大小。

  刻度标签颜色:定义刻度线标签的颜色。

  主网格线宽度:默认设置为1.0,它定义主网格线的宽度。

  辅助网格线的宽度:默认设置为1.0,它定义辅助网格线的宽度。

  主网格线颜色:定义主网格线的颜色。

  次要网格线颜色:定义次要网格线的颜色。

Numeca Omnis(仿真优化软件)

  投影

  在以下位置显示投影:定义实体在边界框可见侧上的投影的输入方法。投影可以通过选择或突出显示来激活,如果选择了选项无,则可以将其禁用。

  投影线宽度:默认设置为1.0,它定义投影尺寸线的宽度。

  投影线颜色:定义投影尺寸线的颜色。

  投影阴影颜色:定义投影阴影的颜色。

  投影尺寸颜色:定义投影尺寸标签的颜色。

  多分辨率激活工具

  当几何形状由大量三角形定义(例如,具有非常精细的三角剖分的小零件或具有许多三角形的大几何形状)时,相机运动可能会变得反应迟钝,并且整个界面的用户友好性将大大降低。多分辨率选项响应这个问题,允许多层次-的细节(LOD)为几何创建并执行相机移动时显示较粗的三角测量水平。创建多个LOD的过程称为抽取,而级别i由比级别i-1更少的三角形组成。

  一旦抽取被执行并且不同的LOD是可用的,所述检测限的效果可以在图形区域执行摄像机运动时被观察到。

Numeca Omnis(仿真优化软件)

  当前详细级别:指定在几何图形上显示哪个LOD。如果几何没有级别确定,则显示其粗糙程度。

  相机计时器延迟(毫秒):当多分辨率被导通,并且照相机被操纵时,它确定以毫秒为单位的延迟GUI切换回当前LOD相机操作结束后之前。

  帧速率:表示将在哪个在图形区域的帧被显示在FPS的频率(每秒帧)。较高的帧速率,所述平滑的运动是在图形区域。

  图形调用:表示的纹理(颜色)的数量要由图形卡用于一个特定视图呈现。它可以是显卡的饱和度的指标。通常,对于常用的图形卡,如果图形调用数超过500,则fps数开始下降。

  例如,如果有1000个表面,用不同颜色的情节,图形呼叫的数量将是1000。这会减慢FPS数。

  通过定义所有的边界或表面上的一个单一的颜色减少纹理的数量。

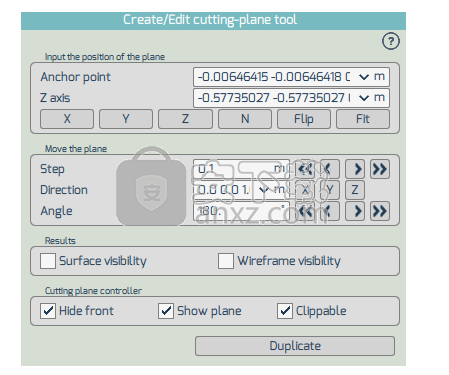

  创建新的切割平面

  当点击该按钮,切割面在活动场景中创建和创建/编辑切切工具选项卡,在属性面板访问。

Numeca Omnis(仿真优化软件)

  每次在树中选择切割平面时,都可以访问“属性”选项卡。

  平面位置:可以在文本框中定义平面的位置,原点和法线。否则,这个快捷键可以使用:

  X - 对齐与Y-Z平面

  Ÿ - 对齐与X-Z平面

  ž - 对齐与X-Y平面

  N-与垂直于图形区域的视图对齐

  翻转 - 切换几何的正面和背面之间的可视性

  飞度 - 重新大小的切割面,以适应图形区域内

  移动平面:切割平面可以沿给定方向移动,也可以绕轴旋转,其角度由步长定义或连续。以交互方式,可以通过同时按下鼠标中键和键来拖动切割平面。

  表面可见性:显示/隐藏几何表面。

  线框可见性:显示/隐藏几何线框。

  隐藏前面:显示/隐藏切割平面前面的几何图形。

  显示平面:显示/隐藏切割平面。

  可剪切:显示/隐藏所选剪切平面的被另一个剪切平面剪切的部分。

  复制:创建一个具有与所选平面相同属性的新切割平面。

  场景管理

  该工具允许用户在GUI中创建和管理不同的场景。

  场景管理中的更多详细信息。

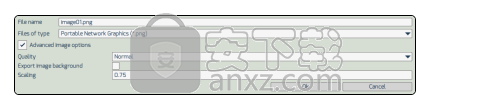

  将图片另存为...

  该工具允许用户将图形区域中的几何图形保存为不同的大小和格式。

  单击按钮后,将显示带有保存选项的文件选择器。

Numeca Omnis(仿真优化软件)

  支持的文件格式为:

  便携式网络图形(* .png)

  联合摄影专家组(* .jpg,* .jpeg)

  Windows位图(* .bmp)

  便携式Pixmap(* .PPM)

  X11位图(* .XBM,*。XPM)

  进阶图片选项

  默认情况下,此选项未激活。选中后,可以访问以下高级选项:

  质量:共有四个质量级别:粗,中,高和超。质量水平与图像清晰度有关,并且可以直接影响线条的表示。

  导出图像背景:激活后,将保存图形区域的背景。否则,将保存透明背景。

  缩放:此选项会根据屏幕上显示的分辨率以指定的值缩放图像,同时保持选定的质量级别。默认值为1.0。

  缩放值的一些准则是:

  3.0-约〜4961 x 3508 px的印刷材料(海报,传单,小册子等)

  5.0-〜9921 x 7015 px的大型材料(展位,XL海报等)

  图像的分辨率仅供参考。无法获得相同的分辨率,因为它取决于屏幕的尺寸和采用的OMNIS™GUI样式。

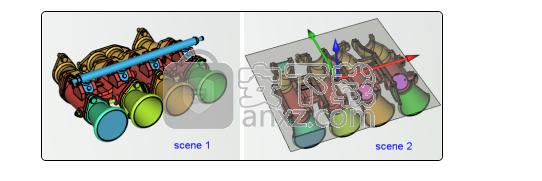

  场景管理

  打开场景的目的:

  在OMNIS™中,场景用于管理GUI中显示的视图。在一个视图中,只能应用一个场景。每个上下文(即几何,域,网格,模拟和结果分析)都有自己的一组场景。在上下文之间切换时,将检索该步骤中使用的最后一个活动场景。一个场景包括以下信息:

  所有几何图形的属性

  探测及其结果,

  相机位置

  视图中的窗口小部件(现在是彩色地图和笛卡尔图窗口小部件)。

  结果,该场景可用于保存项目中的不同视图,例如,在上下文结果分析中,一个场景保存压力轮廓,一个场景保存温度轮廓。该场景还可以用于比较计算。

Numeca Omnis(仿真优化软件)

  打开如何访问场景管理器

  可以通过单击3D视图工具栏中的图标来访问场景管理窗口。

  使用场景管理器

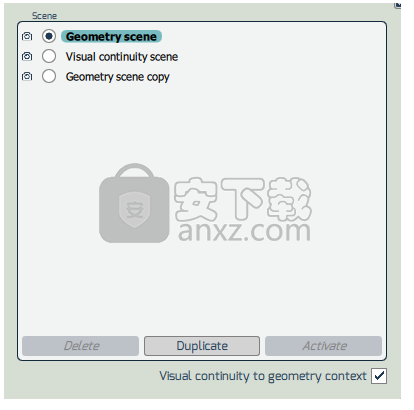

  在“几何体和域”上下文中,场景管理面板如下所示。选择非活动场景时,可以通过“删除”按钮删除场景。选择活动场景时,可以通过按钮Duplicate复制场景。要激活场景,请选择场景名称前面的相应单选按钮。要重命名场景,只需双击场景名称并输入新名称即可。将鼠标移到该图标上,将显示场景预览。

Numeca Omnis(仿真优化软件)

  OpenVisual连续性

  默认情况下,在所有步骤之间切换时,将自动加载该步骤中的最后一个活动场景。激活“到几何图形的视觉连续性”选项时:

  从其他上下文切换到Geometry上下文时,可以保持屏幕上的视觉连续性。

  切换到其他上下文时,将加载最后一个活动场景。没有视觉上的连续性。

  上下文几何中的视觉连续性场景用于保持视觉连续性。该场景无法删除。

  OpenActivate计算

  该选项仅适用于网格,模拟和结果分析上下文。

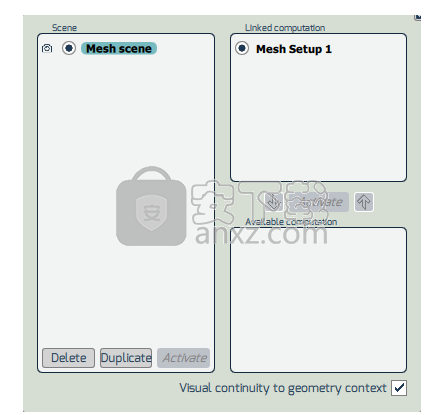

  在网格,仿真和结果分析的上下文中,场景管理面板如下所示。在这些情况下,场景始终与活动计算相关联(可以是网格设置或仿真)。

Numeca Omnis(仿真优化软件)

  活动计算只能针对活动场景进行更改。

  场景管理面板的右框架显示了项目中的所有计算。可能有多个链接的计算。但是,只能激活一个计算。更改活动计算时,将保留视图,从而可以比较不同的计算。要更改活动计算,请选择计算名称前面的相应单选按钮,或者选择一个计算并单击“激活”按钮。

  在项目中,某些计算可能不适用于当前场景,例如不同的几何形状。在这种情况下,不适用于正确场景的计算可以放在“可用计算”列表中:

  使用图标将选定的非活动计算从链接的计算列表移动到可用的计算列表,或者,

  使用图标将选定的计算从可用的计算列表移至链接的计算列表。
