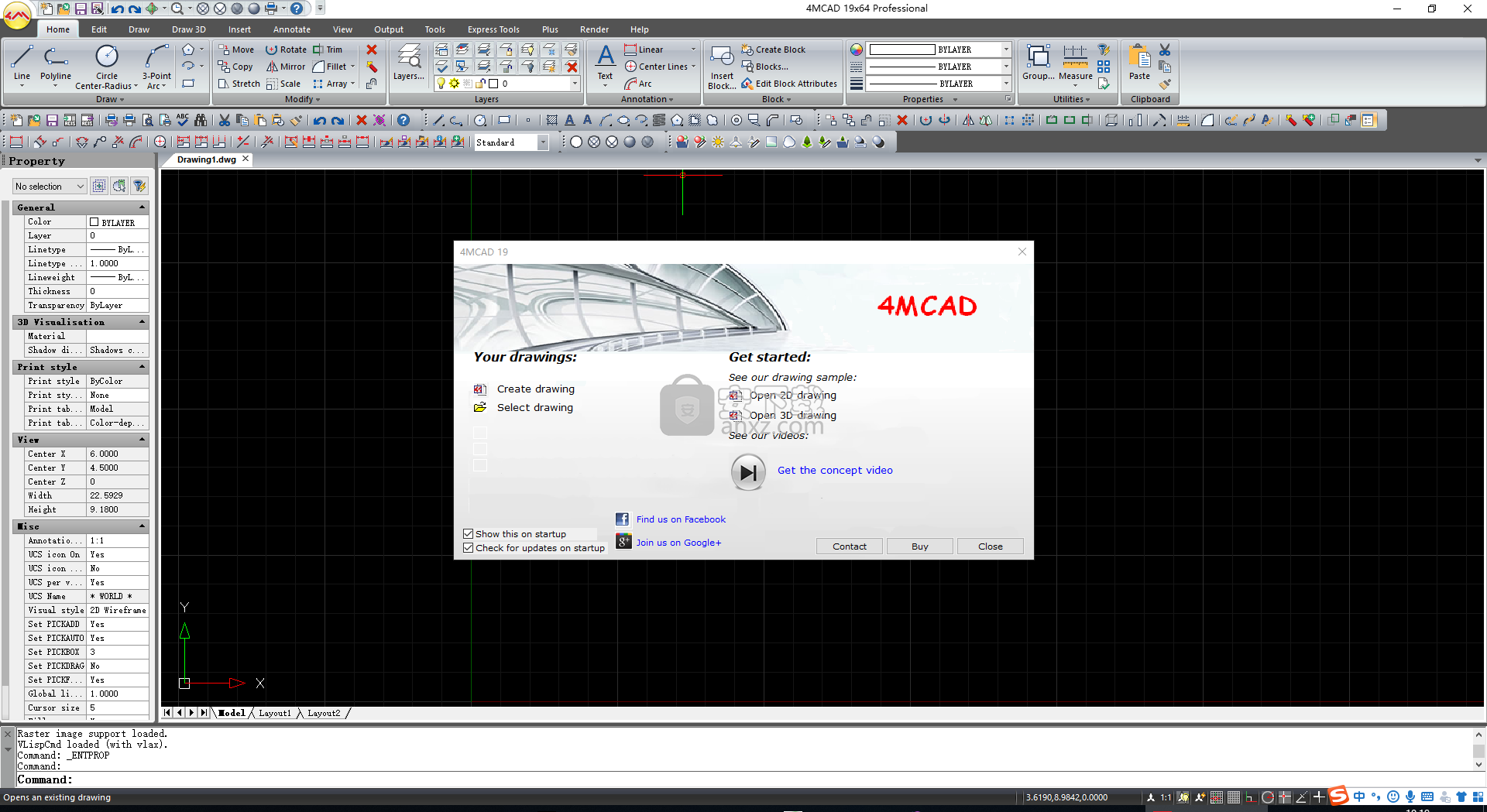

4MCAD v19 Pro 64位

　　4MCAD 19 PRO是一款功能强大的CAD设计软件，该程序采用了典型的CAD操作界面，您可以通过各类绘图工具在所见所得的设计窗口下直接创建与设计CAD图纸，于此同时，其还具备了处理工程图、创建简单的实体、创建复杂的实体、查看工程图、使用坐标、4MCAD Explorer获取图纸信息、修改实体、处理文字、绘图尺寸、打印图纸、绘制三个尺寸等多种强大的功能，为您带来完善的CAD设计与CAD图纸查看修改解决方案，这里为您分享的是本，有需要的朋友赶紧到本站下载吧！

软件功能

　　处理文件

　　•将打开2018/2019版.dwg文件并将其转换为2013版.dwg文件。

　　•导出到3D .pdf文件

　　•导出到2D .pdf文件现在包括新的压缩模式，图像剪切和渐变阴影。

　　•对于.pdf，.dwg和.dgn参考底图，新的支持包括单色，淡入淡出，背景色调整，显示和显示裁剪属性。

　　•导出到.bmp文件现在支持视觉样式。

　　•使用“打开”命令时，通过单击工具>查找来搜索文件。

　　•有更多选项可用于使用“点云参考底图”命令附加点云文件。

　　性能增强

　　•与许多外部参考一起使用时提高了性能。

　　•提高了创建PDF的性能，并减小了.pdf文件的大小。

　　•提高了带有复杂块的工程图中的选择性能。

　　•改进了非常大的图形文件的平移和缩放速度。

　　•新的CACHEFILES将在外部缓存布局数据，以增强布局切换性能和内存使用率。

　　•改进了带有参考底图的实体捕捉性能。

　　•在具有大量现有实体的工程图中创建和更新实体时，改进了重绘性能

　　文本

　　•新的多行文本编辑器允许用户在适当位置编辑多行文本。但是，并不是所有的多行文本功能都在新的编辑器中实现。要切换到多行文本编辑器的旧对话框版本，请将MTEXTED系统变量设置为“ oldeditor”。

　　•“新字段”命令允许用户将字段创建为多行文本

　　•现在，就地多行文本编辑器支持行距，列表和段落对正。

　　•使用新的“爆炸文本”命令将多行文本和单行文本拆分为折线。

　　•新的“自动编号”命令将编号添加到文本，多行文本，多引线或块属性

　　影线

　　•边界填充命令的新对话框界面。

　　•HATCHTOBACK命令将剖面线移到绘制顺序的后面。

　　用户界面

　　•在4MCAD主窗口的各个选项卡上显示工程图。使用“选项”命令，单击“显示”选项卡，然后单击“ MDI选项”以指定图形选项卡的设置。

　　•通过单击状态栏中的“工作区”并选择“将当前另存为”，轻松保存工作区。

　　•“图形设置”命令改进了用户界面，该用户界面使用选项卡而不是以前使用的下拉列表。

　　•添加了-MENUUNLOAD命令行版本。

　　选择和修改实体

　　•使用新的“选择相似”命令搜索与其他实体的属性匹配的实体。然后将具有匹配属性的实体添加到选择集中。

　　•新的“爆炸属性”命令将块取消分组，为每个元素创建单独的实体，并将属性转换为文本。

　　•新的“获取选择”命令选择图形中与所选实体的图层以及所选实体的类型均匹配的所有实体。

　　使用实体

　　•REFEDIT命令和新的-REFEDIT命令的

　　新对话框•ARRAY命令和新的-ARRAY命令的新对话框。

　　•新的TEXTTOFRONT命令将文本，尺寸和引导线移动到其他实体的前面。

　　查看和渲染工程图

　　•新的命令VPMAX和VPMIN允许用户最大化和最小化视口。

　　更多功能

　　•通过使用“过滤器”命令创建过滤器来选择实体。

　　•-LAYER命令的“新过滤器”选项。

　　•使用“打印”命令时，现在可以选择打印透明度。

　　•“属性”窗格现在支持更多实体和其他属性，例如，灯光实体和灯光属性，材质属性等。

　　•现在，可以使用“选项”命令访问参考底图的实体。

　　•New BCOUNT命令对选择集中的块数进行计数。

　　•新的IMAGEFRAMEMODE命令控制图像帧是否可见和打印。

　　•新的命令行版本命令：-MENU和-MENULOAD。

软件特色

　　查看工程图

　　4MCAD提供了多种显示和查看图形的方式。 您还可以更改各种显示设置，以加快图形的显示或打印速度。

　　-通过滚动，平移和旋转视图在图形中导航。

　　-通过放大和缩小来更改图形的放大倍率。

　　-使用多个窗口或图形视图。

　　-在处理大型或复杂工程图时，控制元素的显示以优化性能。

　　使用坐标

　　为了保证图形的准确性，可以在绘制或修改实体时通过输入坐标来定位特定点。 创建二维实体时，请输入二维坐标。 对于三维实体，可以指定三维坐标。

　　您还可以指定相对于工程图中其他已知位置或实体的坐标。 特别是在处理三维工程图时，通常更容易指定相对于二维工作平面的坐标，即用户坐标系（UCS）。

　　包括：

　　-使用二维和三维坐标系。

　　-指定绝对坐标和相对坐标。

　　-指定极坐标，球坐标和圆柱坐标。

　　-定义和操纵用户坐标系。

　　使用4MCAD Explorer

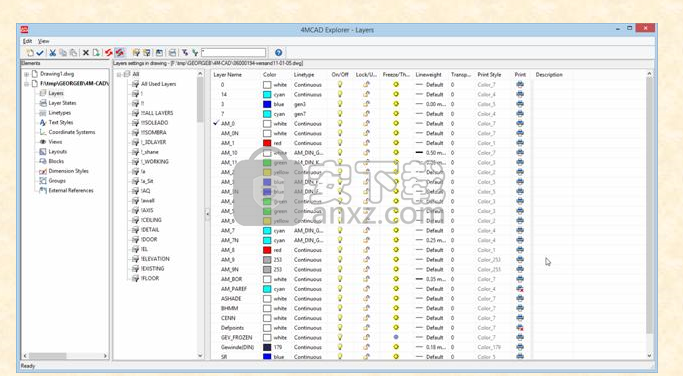

　　4MCAD Explorer提供了一种强大而便捷的方式来维护和管理图形的许多功能和设置。 您可以使用4MCAD资源管理器在当前图形中使用图层，线型，文本样式，坐标系，命名视图，块和尺寸样式，或在图形之间复制此信息。

　　用4MCAD资源管理器执行以下操作：

　　-管理与图形中的设置和实体相关的元素。

　　-在图层上组织信息并管理图层。

　　-创建和使用线型。

　　-加载文本字体并创建文本样式。

　　-选择和控制坐标系。

　　-保存和还原命名视图。

　　-保存，插入和管理块。

　　-在DWG文件之间复制，剪切和粘贴尺寸样式。

　　获取图纸信息

　　4MCAD存储有关图形中所有实体的准确，详细的信息。 您可以使用用于测量距离和计算面积的工具来获取有关现有图形及其实体的详细信息。 您还可以跟踪花费在编辑图形上的时间。

　　-测量沿实体的距离。

　　-测量距离和角度。

　　-将实体分为多个相等的细分。

　　-计算面积。

　　-显示有关图形中实体的信息。

　　-跟踪花费在编辑图形上的时间。

　　修改实体

　　4MCAD提供了许多用于修改工程图的编辑工具。您可以轻松地移动，旋转或拉伸图形实体，或更改其比例。要删除实体时，只需单击几下鼠标即可将其删除。您还可以制作任何实体的多个副本，并将实体从一个工程图复制到另一个工程图。

　　您可以使用通用编辑命令来修改大多数实体，其中许多位于“修改”工具栏和“修改”菜单上。一些复杂的实体需要特殊的命令。本节说明如何：

　　-使用实体选择方法和夹点选择实体。

　　-更改实体的属性。

　　-通过移动，旋转或更改显示顺序重新排列实体。

　　-通过拉伸，缩放，扩展，修剪或编辑其长度来调整实体的大小。

　　-打破并加入实体。

　　-组实体。

　　-编辑折线。

　　-爆炸实体。

　　-创建倒角和圆角。

　　处理文字

　　您可以在工程图中插入文本并控制其外观，从而可以为4MCAD工程图提供其他信息。

　　-创建行文本。

　　-创建段落。

　　-创建文字样式。

　　-格式化文本。

　　-更改文字。

　　-更改段落文字。

　　-使用备用文字编辑器。

　　-使用以不同语言编写的文本。

　　绘图尺寸

　　4MCAD尺寸标注工具可让您向图纸中添加尺寸。 您只需指向实体即可快速添加尺寸。 您也可以在工程图中添加公差符号。

　　该程序的许多尺寸标注变量可让您控制尺寸的外观。 使用尺寸样式，可以保存尺寸变量设置，这样就可以重复使用它们而不必重新创建它们。

　　-创建尺寸为线性，角度，直径，径向和纵坐标的尺寸。

　　-创建领导者和注释。

　　-编辑尺寸。

　　-使用尺寸样式和变量。

　　-添加几何公差。

　　-控制尺寸公差。

　　使用块，属性和外部引用

　　块，属性和外部参考提供了用于管理工程图中的实体以及将其他信息包含在标准工程图实体中的机制。使用块，您可以将多个实体组合为一个实体，然后重新使用它，插入多个副本。通过属性，您可以将文本（例如零件编号或价格）与块相关联，然后将文本属性信息提取到单独的文件（例如数据库）中以进行进一步分析。使用外部参考，您可以将单独的参考工程图文件链接到工程图以组合信息，而无需将参考工程图的内容添加到当前工程图。如果对引用的文件进行更改，则所有引用都会自动更新。

　　-创建，插入和重新定义块。

　　-创建，编辑和插入属性。

　　-将属性数据提取到单独的文件中。

　　-附加并使用外部参考。

　　打印图纸

　　您可以完全按照创建的方式打印图形的副本，也可以添加格式并指定打印控件以更改图形在打印时的外观。

　　有时您可能需要多个印刷图纸，每个图纸都有不同的外观或布局。 例如，对于客户演示，您可能需要一张印刷图纸，对于生产承包商，您可能需要其他几种变体。 对于所需的每种类型的打印图形，可以创建一个定义其特征的布局，包括比例，打印面积，打印样式表等。

　　绘制三个尺寸

　　图纸通常代表三维对象的二维视图。 使用4MCAD，可以创建三维对象的三维模型。

　　-从三个维度查看实体。

　　-创建三维实体。

　　-在三维空间中编辑实体。

　　-编辑三维实体。

　　-显示三维实体的隐藏线和阴影视图。

　　当您将程序设置为高级体验级别时，本节中描述的许多功能的工具和命令分别显示在Draw 3D工具栏和“插入”菜单上。

　　与其他程序一起使用

　　4MCAD具有与其他程序一起使用的强大灵活性。 您可以在Microsoft®Word文档中包括4MCAD工程图，也可以将包含零件清单的Microsoft®Excel电子表格插入4MCAD工程图中。 要在其他程序中包含4MCAD工程图，并在4MCAD工程图中包含其他程序中的文档，请链接或嵌入它们。 您还可以将4MCAD工程图保存为其他文件格式，可以直接与其他程序一起使用，或通过电子邮件将4MCAD工程图发送给同事。

　　-保存和查看快照。

　　-在工程图中使用图像。

　　-使用对象链接和嵌入。

　　-将4MCAD工程图导出为其他文件格式。

　　-通过电子邮件发送工程图文件。

　　-通过互联网使用4MCAD。

　　与其他程序一起使用

　　4MCAD具有与其他程序一起使用的强大灵活性。 您可以在Microsoft®Word文档中包括4MCAD工程图，也可以将包含零件清单的Microsoft®Excel电子表格插入4MCAD工程图中。 要在其他程序中包含4MCAD工程图，并在4MCAD工程图中包含其他程序中的文档，请链接或嵌入它们。 您还可以将4MCAD工程图保存为其他文件格式，可以直接与其他程序一起使用，或通过电子邮件将4MCAD工程图发送给同事。

安装方法

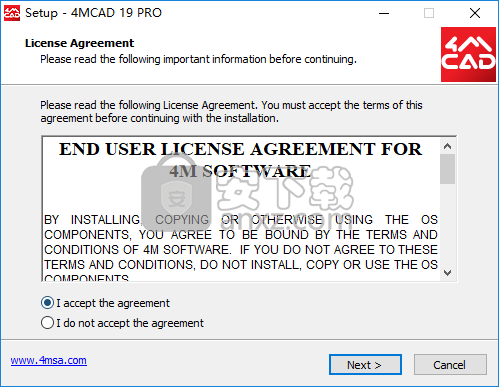

　　1、下载并解压软件，双击安装程序进入如下的许可协议，勾选【I accept the agreement】的选项，再进入下一步的安装。

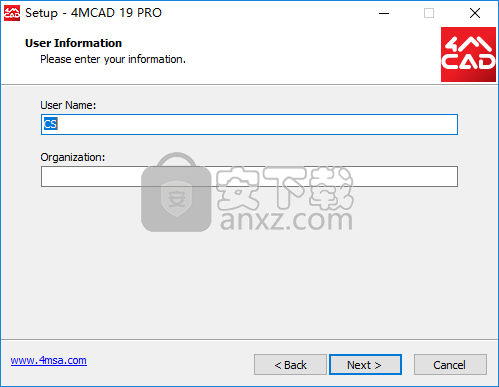

　　2、输入用户信息，用户可以快速输入用户名与组织名。

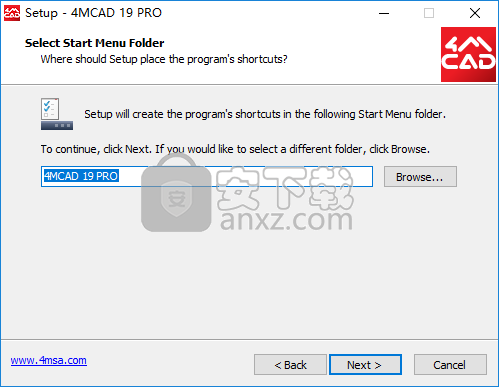

　　3、选择开始菜单文件夹，用户可以选择默认的4MCAD 19 PRO，也可以自定义。

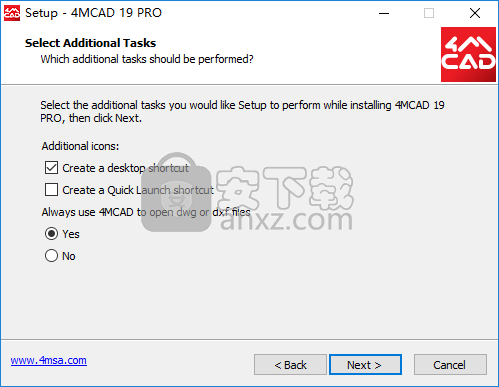

　　4、选择附加任务，用户可以勾选默认的Create a desktop shortcut。

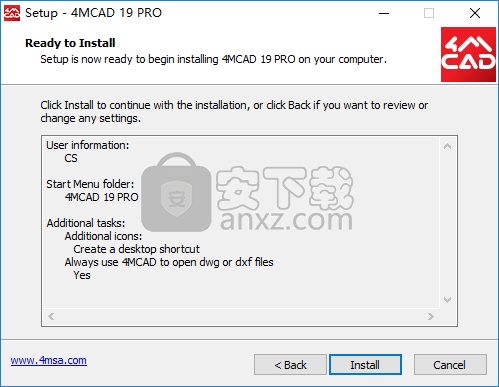

　　5、准备安装，点击【install】按钮开始进行安装。

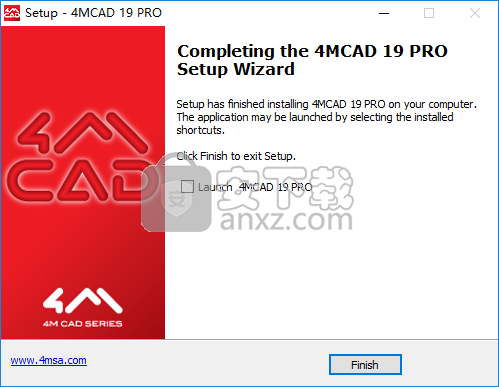

　　6、弹出如下的4MCAD 19 PRO安装成功的提示，点击【finish】结束安装。

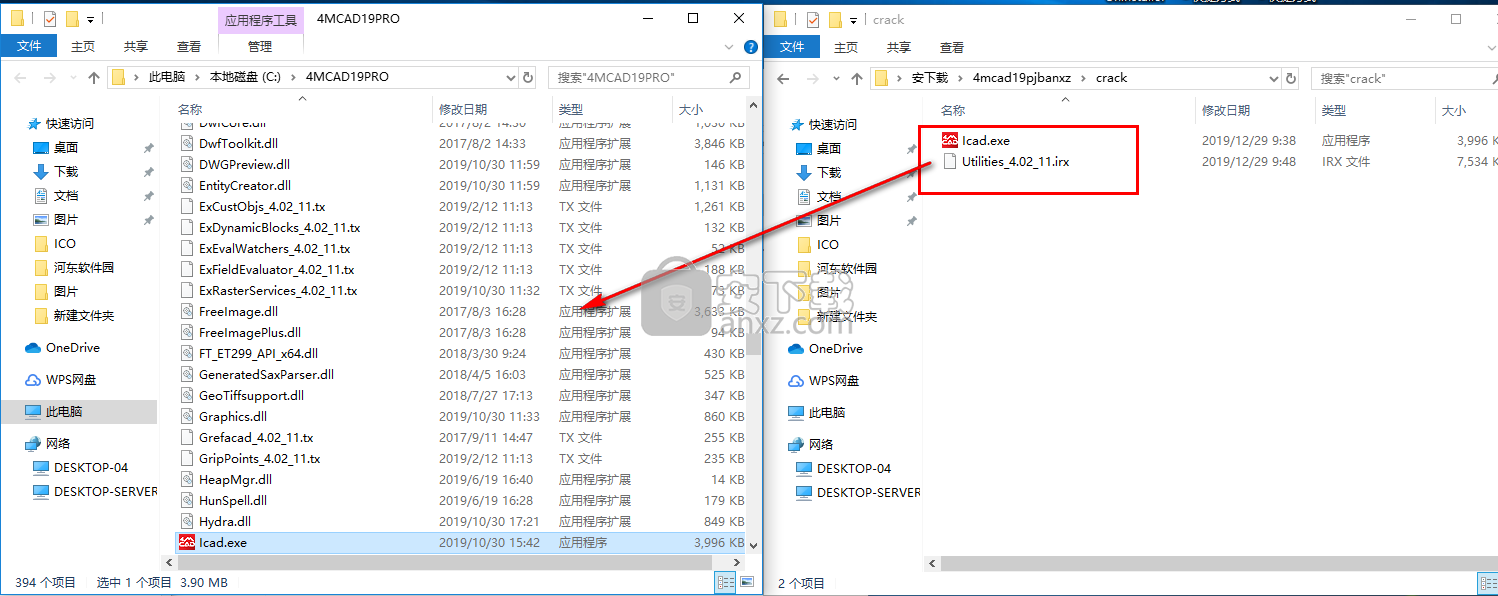

　　7、先不要运行软件，将补丁文件夹下的两个文件复制到软件安装目录，默认路径为C:\4MCAD19PRO。

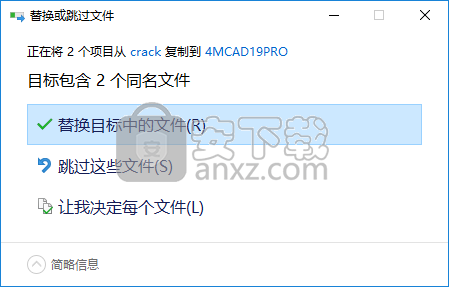

　　8、弹出目标包含两个同名文件的提示，选择【替换目标中的文件】。

　　9、运行4MCAD 19 PRO即可开始进行使用。

使用说明

　　打开现有工程图

　　您可以打开以下任何图形文件：

　　·扩展名为.dwg的标准图形文件。

　　除了您自己的工程图文件之外，您还可以打开和使用4MCAD随附的示例工程图之一。

　　·绘制带有.dxf文件扩展名的Exchange格式文件。

　　·设计带有.dwf文件扩展名的Web格式文件。

　　·带有.dwt文件扩展名的图形模板。

　　打开现有工程图

　　1.使用以下方法之一：

　　·选择“文件>打开”。

　　·在“标准”工具栏上，单击“打开”工具（）。

　　·键入open，然后按Enter。

　　2.在“文件类型”中，选择要打开的文件的类型。

　　3.选择包含所需文件的文件夹。

　　4.执行以下任一操作：

　　·选择要打开的图形，然后单击“打开”。

　　·双击要打开的图形。

　　如果工程图需要密码，请输入密码，单击“确定”以确认密码，然后再次单击“打开”。

　　提示也可以在使用操作系统附带的程序（例如Windows File Explorer或“我的电脑”）浏览计算机上的文件时打开图形。只需双击该文件即可在4MCAD中将其打开。在浏览图形文件的缩略图时，可以轻松找到所需的图形。

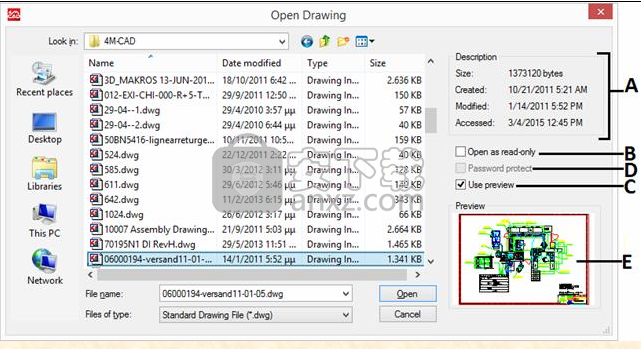

　　A显示文件大小，创建日期以及有关图形的其他信息的描述。

　　B.以只读方式打开图形，以防止对文件进行更改。

　　C.打开或关闭图形预览。

　　D.打开图纸时不可用；仅在保存工程图时可用。

　　Ε。如果所选图形中存在缩略图，请在打开之前显示该图形的图像。

　　设置当前图层

　　图层就像您在手动绘图中使用的叠加一样。 您可以使用图层来组织不同类型的图形信息。 每个工程图至少有一层，即默认层，名为“ 0”。工程图还可以包含无限数量的附加层。 创建实体时，将在当前层上创建该实体。

　　设置当前图层

　　1.执行下列操作之一：

　　·选择“格式”>“浏览工程图”…

　　·在“实体属性”工具栏上，单击“浏览图层”工具（）

　　·键入explayers，然后按Enter。

　　·键入la，然后按Enter。

　　2.双击要设为当前的图层名称。

　　3.关闭4MCAD资源管理器窗口。

　　设置图纸单位

　　使用4MCAD时，通常以全尺寸（1：1比例）绘制，然后在打印或绘制工程图时设置比例因子。但是，在开始绘制之前，您需要确定绘制单位与实际单位之间的关系。

　　例如，您可以决定一个线性绘图单位代表英寸，英尺，米还是英里。另外，您可以指定程序测量角度的方式。对于线性和角度单位，还可以设置显示精度，例如显示分数时使用的小数位数或最小分母。精度设置仅影响距离，角度和坐标的显示。 4MCAD始终使用浮点精度存储距离，角度和坐标。

　　设置线性绘图单位

　　1.执行下列操作之一：

　　·选择工具>绘图辅助工具…

　　·在“标准”工具栏上，单击“图形设置”工具（）

　　·键入设置，然后按Enter。

　　2.单击绘图单位选项卡。

　　3.在“更改设置为”下，选择“线性单位”。

　　4.在单位类型下，选择一个单位类型。

　　5.在“显示精度”下，根据所需的小数位数输入显示精度，或单击箭头将其选中。

　　此设置上方的字段显示了当前精度下线性单位类型的示例。

　　6.单击确定。

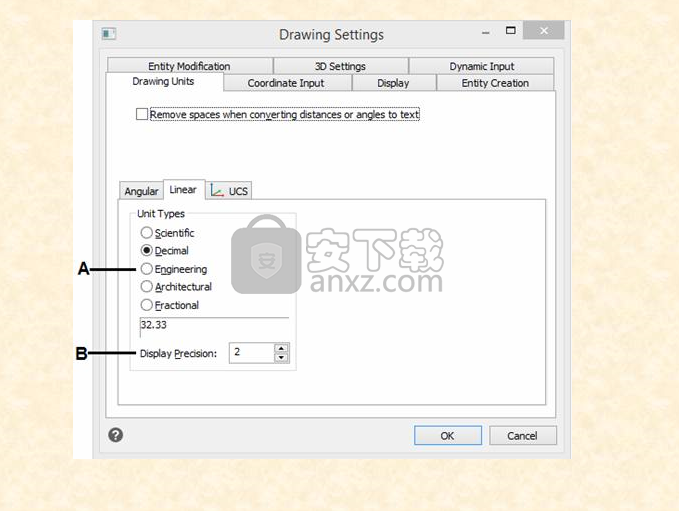

　　A.选择线性单位的类型。

　　B.选择线性单位的显示精度。

　　设置角度绘图单位

　　1.执行下列操作之一：

　　·选择工具>绘图辅助工具…

　　·在“标准”工具栏上，单击“图形设置”工具（）

　　·键入设置，然后按Enter。

　　2.单击绘图单位选项卡。

　　3.在“更改设置为”下，选择“角度单位”。

　　4.在单位类型下，选择一个单位类型。

　　5.在“显示精度”下，根据所需的小数位数输入显示精度，或单击箭头将其选中。

　　此设置上方的字段显示了当前精度下角度单位类型的示例。

　　6.在“角度方向”下，选择指定正角度值时角度增加的方向。

　　7.在“角度基准”下，指定零角度的指南针位置。

　　例如，默认情况下，角度0位于“三点钟”或“向东”位置。相邻的图标显示了角度基准的当前位置。

　　8.单击确定。

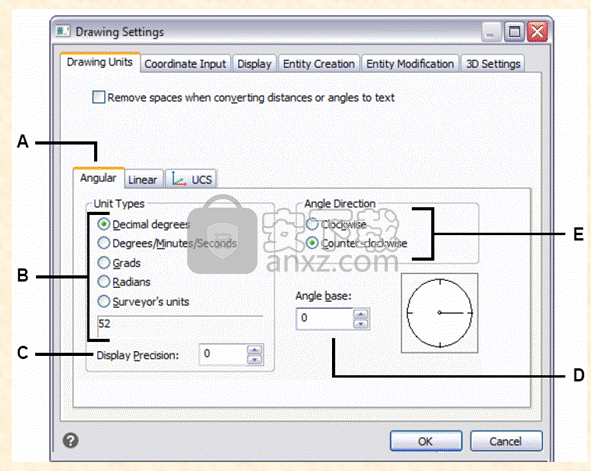

　　A.确定您要控制的单元的类型。

　　B.选择角度单位的类型。

　　C.选择角度单位的显示精度。

　　D.选择角度增加的方向。

　　E.选择角度基准，零角度方向。

　　设定文字高度

　　文字高度设置控制以图纸单位测量的文字高度。最初设置此值，以便将用于最常用批注的文本缩放到打印图形的尺寸时，在打印的图形上高1/8英寸。

　　例如，如果您打算以1/8” = 1'-0”的尺寸打印图形，并且希望在最终图形中将文本的高度设置为1/8英寸，请在1英尺高的位置创建该文本（在现实世界的图形中）单位），以便在您打印时，它在纸张上看起来高1/8英寸。您必须创建要打印1/2英寸高的4英尺高的文本。

　　设置文字高度

　　1.执行下列操作之一：

　　·选择工具>绘图辅助工具…

　　·在“标准”工具栏上，单击“图形设置”工具（）

　　·键入设置，然后按Enter。

　　2.单击实体创建选项卡。

　　3.在“更改设置为”下，选择“文本”。

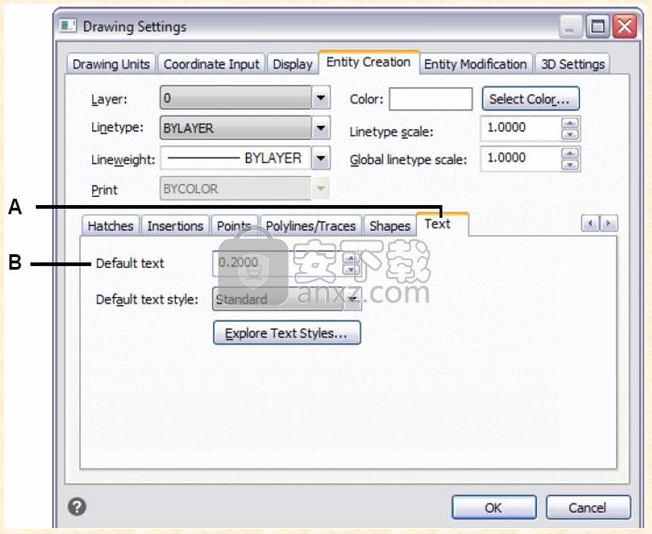

　　4.在默认文本高度字段中，选择文本高度或键入所需的文本高度值。

　　5.单击确定。

　　设置图纸极限

　　您可以指定在图形周围形成不可见边界的图形限制。您可以使用图纸限制来确保您创建的图纸不会超过以特定比例打印时可以容纳在特定纸张上的图纸。

　　例如，如果您打算在尺寸为36英寸x 24英寸的纸上以1/8“ = 1'-0”（换句话说，使用比例因子96）打印图形，则可以设置图形限制最大宽度为3,264单位（即34 x 96），最大高度为2,112单位（22 x 96），这样可以在打印图像的边缘周围留出1英寸的空白。

　　设置图纸极限

　　1.执行下列操作之一：

　　·选择工具>绘图辅助工具…

　　·在“标准”工具栏上，单击“图形设置”工具（）

　　·键入设置，然后按Enter。

　　2.单击“坐标输入”选项卡或“显示”选项卡。

　　3.在“更改设置为”下，选择“限制”。

　　4.指定右上图限制和左下图限制的x坐标和y坐标。

　　您也可以单击“选择”以通过在工程图中选择点来指定工程图限制。

　　5.要将工程图限制在这些工程图界限内，请单击“禁止输入超出界限”复选框。

　　6.单击确定。

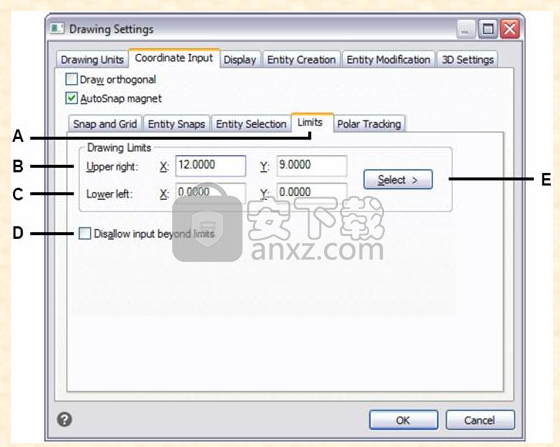

　　A.选择限制。

　　B.指定x坐标和y坐标的右上图限制。

　　C.指定左下图极限的x坐标和y坐标。

　　D.当您单击此复选框时，的程序将阻止您超出图纸限制。

　　E.通过选择工程图中的点来指定工程极限。

　　使用索引色

　　有255种标准索引色和另外两种通常称为颜色的颜色属性（BYLAYER和BYBLOCK）。您可以按名称使用255种标准索引颜色中的7种：红色，黄色，绿色，青色，蓝色，洋红色和白色。 （未命名数字8和9。）每个索引颜色都有一个从1到255的唯一数字。另外两个颜色属性是BYLAYER和BYBLOCK。这些颜色属性使实体采用其所属的层或块的颜色。 BYLAYER是颜色数字256，而BYBLOCK是颜色数字0。在要使用颜色的所有命令中，可以分别指示BYLAYER和BYBLOCK以及数字256和0。

　　选择索引色

　　1.单击所需对话框中的“选择颜色”，例如“图层”，“图形设置”，“属性”或“多行文本”。

　　将打开“颜色”对话框。

　　2.单击索引颜色选项卡。

　　3.执行以下一项操作：

　　·单击BYBLOCK。

　　·单击BYLAYER。

　　·单击您选择的颜色，或在“当前”框中键入颜色编号。

　　4.单击确定。

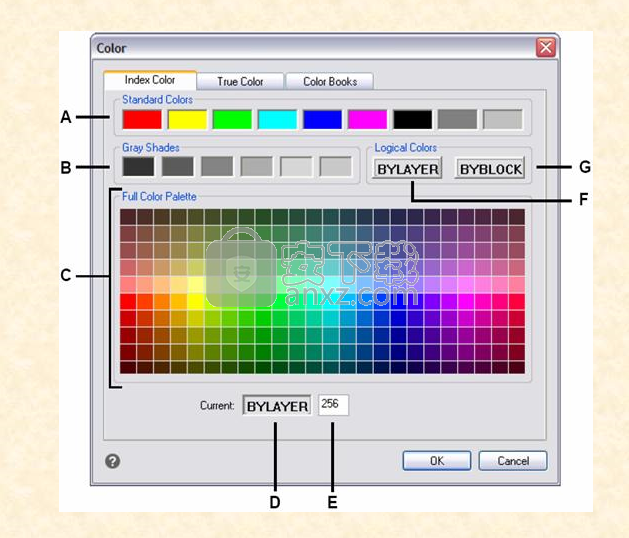

　　答：单击以选择一种标准颜色。

　　B.单击以选择灰色阴影之一。

　　C.单击以选择任何一种可用的索引颜色。

　　D.指示当前颜色。

　　E.显示色号，或输入色号。

　　F.单击以将颜色设置为BYLAYER。

　　G.单击以将颜色设置为BYBLOCK。

　　创建手绘草图

　　写意草图由许多直线段组成，这些直线段既可以作为单独的线实体也可以作为折线创建。开始创建手绘草图之前，必须设置每个线段的长度或增量。线段越小，草图越准确，但是线段太小会大大增加文件大小。

　　指定草图线段的长度后，十字准线将变为“铅笔”工具。除非将草图“写”到图形中，否则徒手画草图不会添加到图形中。这意味着您可以暂时保存绘制的线段和线段长度，然后就可以继续绘制草图。

　　创建手绘草图

　　1.执行下列操作之一：

　　·选择“绘图”>“手绘”

　　·输入徒手画，然后按Enter。

　　2.指定草图线段的长度。

　　3.单击鼠标按钮，将“铅笔”工具放在图形上以开始草绘。

　　4.移动铅笔图像以绘制临时手绘草图。

　　5.单击鼠标按钮将铅笔提起以停止素描。

　　6.在提示框中，选择“编写”，然后选择“继续”以将临时手绘草图写入工程图中。

　　7.单击鼠标按钮再次放下铅笔，然后继续草绘。

　　8.再次单击鼠标按钮以抬起铅笔以停止素描。

　　9.在提示框中，选择“完成”以将临时手绘草图写入图形中并结束命令。

　　绘制折线

　　对于4MCAD，折线是弧和线的连接序列，被视为单个实体。可以使用任何线型并使用在任何线段的长度上保持恒定或逐渐变细的宽度来绘制折线。编辑折线时，可以修改整个折线或更改单个线段。

　　指定折线的起点后，提示框会在绘制时提供几个选项，例如“距离”，“半角”和“宽度”。您可以指定不同的开始和结束宽度以创建锥形折线段。

　　绘制至少一个折线线段后，可以使用“撤消”工具（）删除上一个线段。绘制两个或多个折线线段后，可以使用“关闭”选项通过绘制一个以绘制的第一个折线线段的起点结束的线段来完成命令。选择完成以完成命令而不关闭折线。

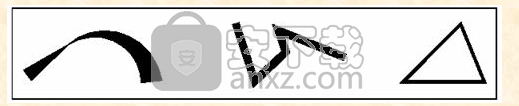

　　具有锥形宽度的弯曲折线。具有直线段的折线。闭合折线。

　　绘制具有直线段的折线

　　1.执行下列操作之一：

　　·选择“绘图”>“折线”

　　·在“绘图”工具栏上，单击“折线”工具。

　　·键入折线，然后按Enter。

　　2.指定起点。

　　3.指定每个段的端点。

　　4.要完成命令，请选择“关闭”或“完成”。

　　折线起点（A）和线段终点（B）。

　　使用“绘制圆弧”选项，您可以连续绘制圆弧线段，直到选择“绘制线”选项以返回到绘制线段。绘制圆弧线段时，圆弧的第一个点是上一个线段的端点。默认情况下，通过指定每个线段的端点来绘制弧线段。每个相继的弧线段均与前一个弧线或线段相切绘制。如果在“绘制弧”选项中选择“闭合”，则闭合线段将创建为弧。

　　您还可以使用以下任意一种方法指定圆弧：

　　·起点，夹角，中心点

　　·起点，夹角，半径

　　·起点，中心点，终点

　　·起点，夹角，终点

　　·起点，中心点，夹角

　　·起点，中心点，和弦长度

　　·起点，方向，终点

　　·起点，半径，夹角

　　·起点，第二点，终点

　　绘制线段，然后绘制弧形折线段

　　1.执行下列操作之一：

　　·选择“绘图”>“折线”

　　·在“绘图”工具栏上，单击“折线”工具（）。

　　·键入折线，然后按Enter。

　　2.指定起点。

　　3.指定端点。

　　4.在提示框中，选择Draw Arcs。

　　5.指定弧段的端点。

　　6.要完成命令，请选择完成。

　　折线起点（A），线终点/弧起点（B）和弧终点（C）。

　　您可以使用Modify II工具栏上的Edit Polyline工具（）编辑整个折线和单个线段。您可以使用“修改”工具栏上的“爆炸”工具将折线转换为弧线实体。您可以使用命令“格式”（Format）>“填充”（Fill）工具来控制宽多段线是填充显示还是轮廓显示。

　　选择孵化区域

　　您可以将阴影线添加到选定实体所包围的区域，以形成阴影线边界。阴影线形成在封闭区域中，而不是实体本身。

　　在4ΜCAD绘制剖面线之后，整个剖面线将被视为单个实体，并且可以是关联的或独立于剖面线边界实体的。

　　选择要孵化的区域

　　1.执行下列操作之一：

　　·选择“绘制”>“图案填充”。

　　·在“绘图”工具栏上，单击“填充”工具（）。

　　·键入bhatch，然后按Enter。

　　2.在“阴影线和渐变”对话框中，单击“阴影线”选项卡。

　　3.在“岛屿检测选项”下，选择以下选项之一：

　　·普通将外部实体及其所有岛考虑为阴影线。

　　·外部仅考虑外部实体及其外部岛进行孵化。

　　·忽略仅考虑外部实体进行填充。

　　4.要保留为绘制边界剖面线而创建的任何新实体，请选中“保留边界”复选框。现有实体始终保留。

　　5.指定要用于边界阴影线的实体。

　　6.在“剖面线和渐变”对话框中，单击“选择区域”。

　　7.在图形中，单击边界的闭合周界内，而不是单击边界本身。如果需要，继续在其他封闭的边界内单击。

　　8.要完成选择，请按Enter。

　　9.在“阴影线和渐变”对话框中，单击“确定”。

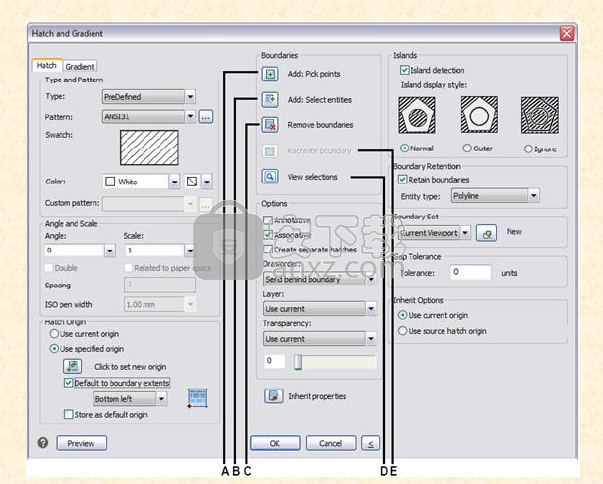

　　A.确定现有对象的边界，这些对象形成围绕指定点的封闭区域。

　　B.从形成封闭区域的选定对象确定边界。

　　C.从边界定义中删除以前添加的任何对象。

　　D.在选定的图案填充或填充周围创建折线或区域，并可以选择将图案填充对象与其关联。

　　E.暂时关闭“剖面线和渐变”对话框，并使用当前的填充或填充设置显示当前定义的边界。未定义边界时，此选项不可用。
