AviCAD 2020 Pro-cad绘图软件下载 v20.0 (附补丁)

　　AviCAD 2020 Pro是一款功能强大CAD设计软件，可让专业人士设计复杂的工程和建筑示意图，还包括可以使其工作更轻松的生产力工具。该软件使用progeSOFT生产的功能强大的CAD引擎构建，并能够生成和读取DWG格式的图形，从而使其与流行的CAD软件包（如AutoCAD）完全兼容。AViCAD默认以DWG格式保存图形，并且还可以以DXF格式导入和导出图形文件。总的来说，AviCAD为您带来了一套完善的CAD设计解决方案，并采用了经典的操作界面，为工程师、建筑师带来便利，有需要的朋友赶紧下载吧！

软件功能

　　新型AViCAD功能区,您会发现AViCAD非常类似于AutoCAD。我们的最新版本现在支持称为功能区的新菜单界面，该界面还具有以下功能：

　　包括Mech-Q全套套件

　　AviCAD还随附了全套的管道，机械，HVAC和结构工具，称为Mech-Q，该套件集成在顶部。

　　包括2D / 3D建筑工具

　　您是建筑师或设计师吗？AViCAD使用墙壁，窗户，门，屋顶和楼梯工具自动执行绘图过程。

　　包括20,000多个符号

　　新的图块库将促进图块的检索和插入。库中有+20,000个块-加上此模块，操作起来非常简单。

　　3D PDF导出

　　在AViCAD中提供了名为3D PDF Export的功能，可以帮助您将图纸导出为3D PDF文件。

软件特色

　　由IntelliCAD提供支持

　　由IntelliCAD提供支持，并且与所有版本的AutoCAD兼容。

　　与Windows 64位完全兼容

　　64位将比以前的版本快1.5至3倍。

　　功能区GUI

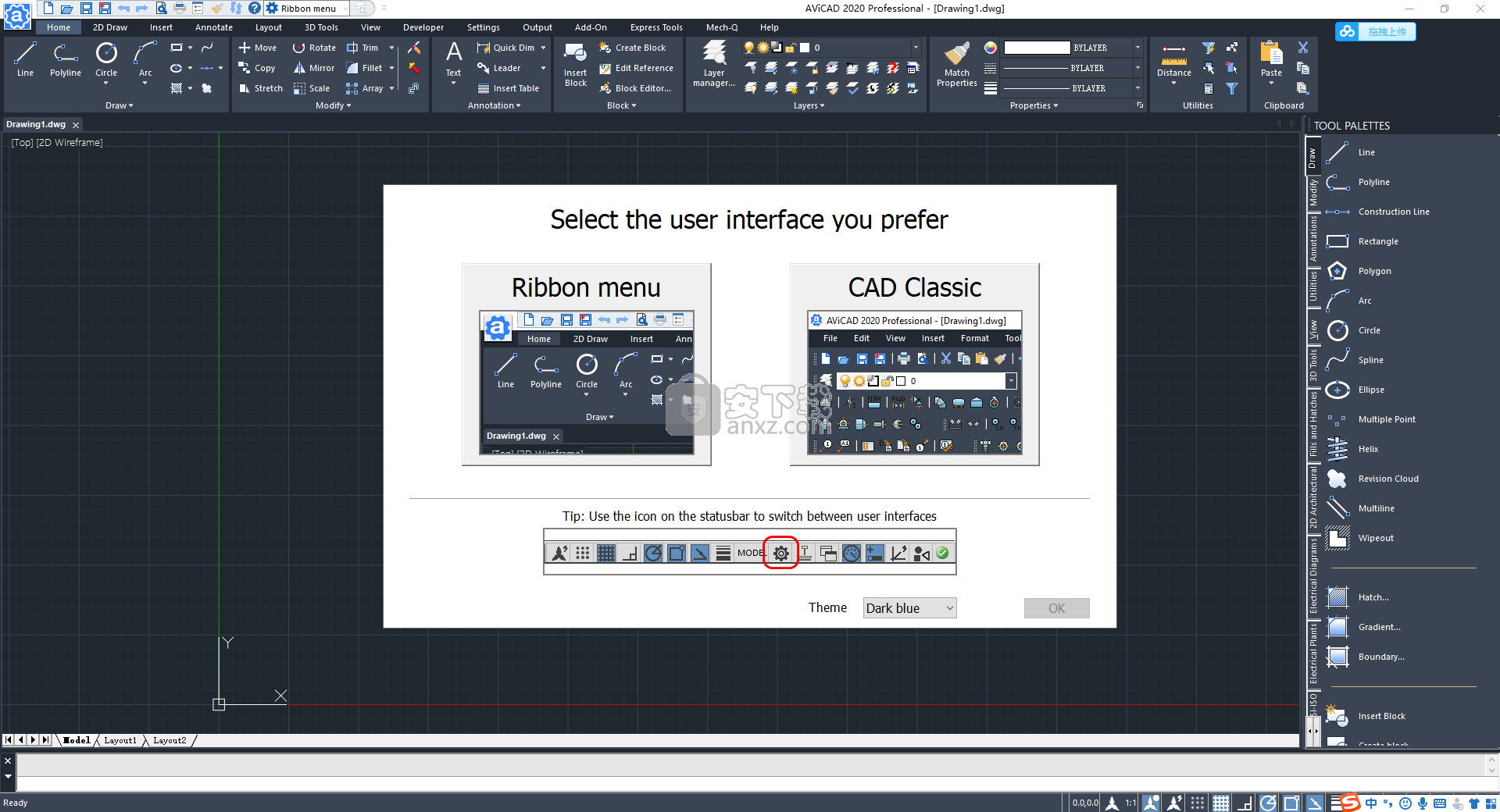

　　就像AutoCAD – AViCAD的顶部功能区带有选项卡界面。

　　切换到经典

　　如果需要，可以快速切换到“经典”视图以关闭功能区。

　　表格样式和计算

　　保存并加载表格设置，并执行计算。

　　工作空间

　　增加了对工作区和自定义的支持

　　高级握把

　　对于折线和剖面线，中间夹点，编辑菜单

　　DWG转换器

　　用于在不同DWG文件版本之间进行转换的外部工具

　　导入/导出Collada

　　对SketchUp，3DS Max等中使用的.dae文件类型的新支持。

　　改进了对DGN覆盖的支持

　　Civil3D，ADT和机械对象启用器

　　改进的Open .dgn文件

　　现在将它们转换为.dwg文件

　　新设置为ByLayer命令

　　已添加SETBYLAYER

　　打印或打印图像的透明度

　　已添加PRINTTRANSPARENCY

　　新的自动完成

　　为了更快地在命令栏中输入

　　更新状态栏

　　添加了图标和新功能

　　打印到DWF / DWFx文件的新功能

　　如PC3打印机

　　打印到PNG和JPG文件的新功能

　　如PC3打印机

　　新的Refedit预览对话框

　　改进的编辑

　　动态块已更新

　　改进了对动态块的夹点编辑

　　添加了颜色分配

　　修改各种屏幕项目

　　增加了对MrSID MG4的支持

　　允许附加压缩的光栅图像

　　所有与颜色相关的系统变量

　　支持RGB和索引颜色值

　　添加了.NET API

　　用户图形交互支持，与AutoCAD兼容

软件优势

　　使用布局

　　您创建的每个工程图都在“模型”选项卡上包含您执行大部分工作的区域，并且在“布局”选项卡上还可以包含许多布局，这些布局可以模拟将在其上打印工程图副本的纸张。

　　使用AViCAD Explorer，您可以管理图形中的布局，分配页面设置，还可以轻松复制布局以在其他图形中重复使用。

　　在AViCAD Explorer中激活布局相当于单击绘图窗口中相应的选项卡。

　　处理工程图

　　CAD图纸可帮助您组织信息以提高效率。使用IntelliCAD，您可以在各个图层上绘制表示不同类型信息的实体，并使用这些图层来控制颜色，线型和可见性。 AViCAD还包括绘图辅助工具，可帮助您精确绘图。

　　•创建新工程图，打开现有工程图，并保存对工程图的更改。

　　•使用辅助工具（例如网格，捕捉和正交设置）精确绘制。

　　创建简单实体

　　简单实体包括线（有限和无限），圆，弧，椭圆，椭圆弧，点和射线。此外，AViCAD包括一个手绘草图工具，可用于创建简单实体。

　　•使用“绘图”菜单上的菜单命令。

　　•使用“绘图”工具栏上的工具。

　　•在命令栏中键入命令。

　　在某些情况下，创建实体有多种不同的方法。在本指南中，大多数情况下会给出一两个。请参阅联机帮助中的“命令参考”以了解如何使用其他方法创建实体。

　　使用工具或绘图命令时，程序会提示您输入坐标点，例如端点或插入点。您可以使用鼠标或在命令栏中键入坐标值来输入点或距离。绘制时，AViCAD还会显示一个上下文相关的提示框，其中包含您要绘制的实体类型的适当其他选项。

　　创建实体后，可以使用实体修改工具对其进行修改。

　　绘制施工线

　　构造线是一种特殊类型的无限线，通常在需要快速绘图技术（例如，制作正视图和侧视图）时使用。

　　与无限线相似，构造线是指通过给定点的线，该线在三维空间中以指定角度定向，并且在两个方向上都延伸到无穷大。由于构造线延伸到无穷远，因此不会将其计算为工程图范围的一部分。

　　构造线会自动在其自己的图层上绘制，默认情况下该图层名为CLINE。这样可以轻松更改构造线的外观；只需更改图层的颜色，透明度等属性即可。另外，您可以使用CLINELAYER系统变量指定其他图层来定位构造线。

　　创建复杂的实体

　　复杂实体包括折线（包括矩形，正方形和多边形），样条曲线，甜甜圈和平面。此外，AViCAD包括用于在工程图中添加擦除，修订云，引线，阴影和渐变的工具。

　　在某些情况下，创建实体有多种不同的方法。在本指南中，大多数情况下会给出一两个。请参阅联机帮助中的“命令参考”以了解如何使用其他方法创建实体。

　　键入绘图命令或选择工具时，程序会提示您输入坐标点，例如端点或插入点。绘制时，程序将显示一个上下文相关的提示框，其中包含要绘制的实体类型的适当其他选项。

　　创建复杂实体后，可以使用实体修改工具对其进行修改。这些实体类型中的几种需要特殊的编辑命令。

　　绘图尺寸

　　通过AViCAD尺寸标注工具，您可以将尺寸添加到工程图。您只需指向实体即可快速添加尺寸。您也可以在工程图中添加公差符号。

　　该程序的许多尺寸标注变量可让您控制尺寸的外观。使用尺寸样式，可以保存尺寸变量设置，这样就可以重复使用它们而不必重新创建它们。

安装方法

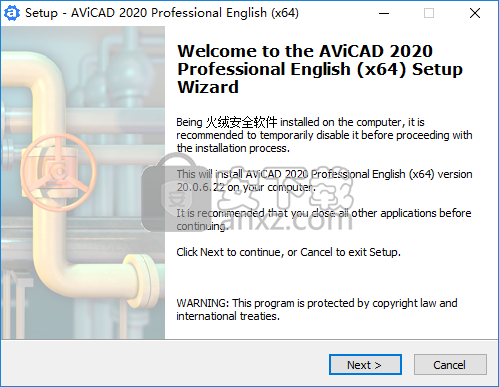

　　1、下载并解压软件，双击安装程序进入如下的AViCAD 2020安装向导，单击【next】按钮。

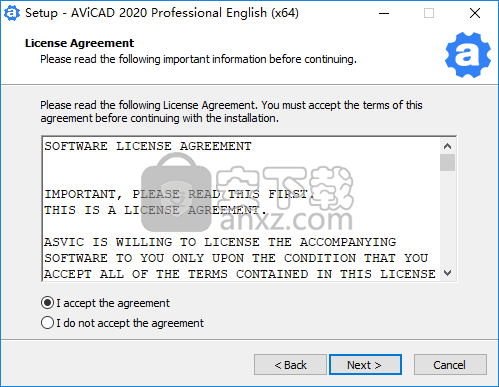

　　2、阅读软件许可协议，勾选【I accept the agreement】的选项，再进入下一步的安装。

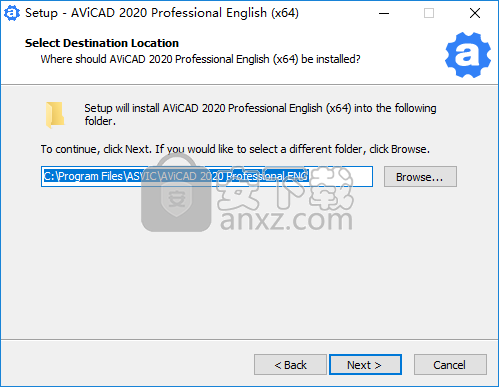

　　3、选择安装位置，用户可以选择默认的C:\Program Files\ASVIC\AViCAD 2020 Professional ENG，也可以自定义。

　　4、选择AViCAD 2020的安装组件，用户可以选择默认，也可以自定义。

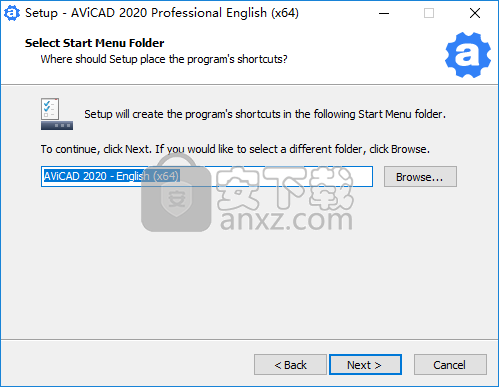

　　5、选择安装文件夹，这里选择默认的AViCAD 2020 - English (x64)即可。

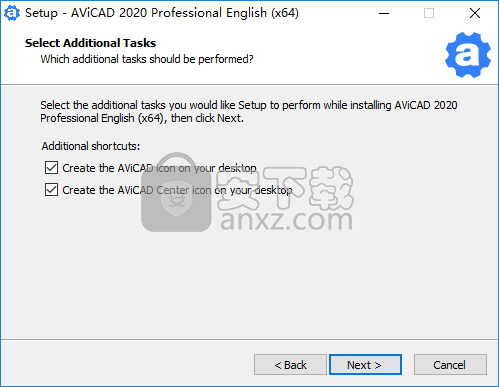

　　6、选择附加任务，勾选Create the AViCAD icon on your desktop以及Create the AViCAD Center icon on your desktop的选项，然后进入下一步。

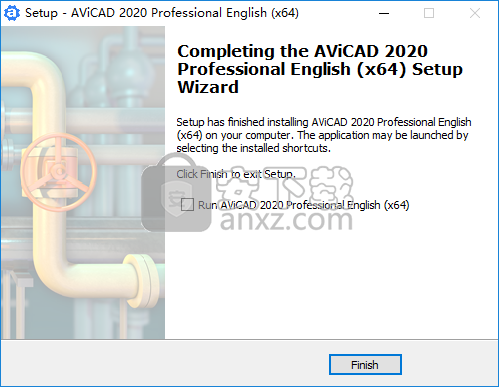

　　7、弹出如下的AViCAD 2020安装成功的提示，点击【finish】。

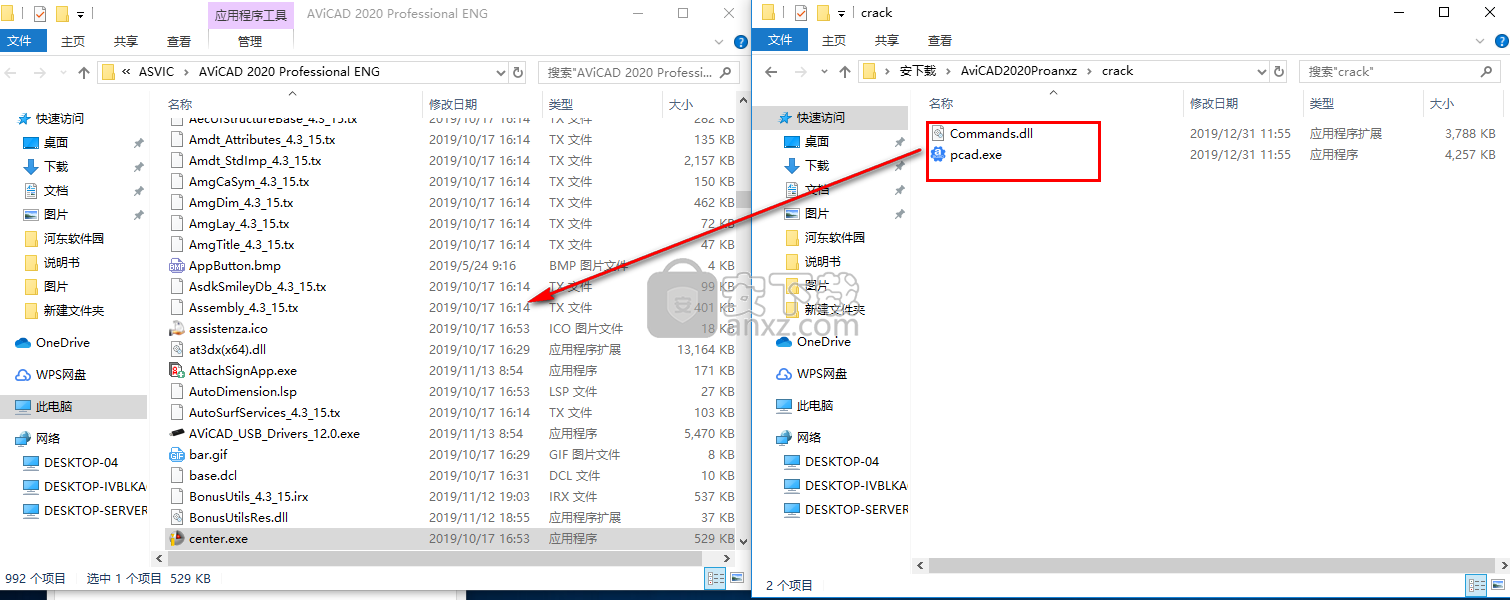

　　8、将补丁文件“pcad.exe”与“Commands.dll”复制到软件的安装目录，默认路径为C:\Program Files\ASVIC\AViCAD 2020 Professional ENG。

　　9、弹出目标包含同名文件的提示，选择【替换目标中的文件】。

　　10、运行AViCAD 2020 Pro，即可开始进行使用。

使用说明

　　点捕捉工具

　　使用“端点捕捉”工具可以捕捉到另一个实体的端点。您可以捕捉到圆弧，直线，折线段，射线，剖面线图案，平面或三维面的最近端点。如果实体具有粗细，则“端点捕捉”也将捕捉到实体边缘的端点。

　　设置端点捕捉

　　请执行以下一项操作以选择“端点捕捉”：

　　•在功能区上，选择“绘图”>“端点捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“端点捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置端点捕捉”工具。

　　•键入端点，然后按Enter。

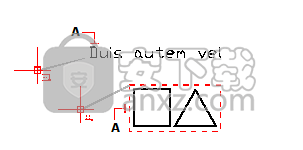

　　要捕捉到端点，请选择实体上靠近端点（A）的任何位置。

　　中点捕捉工具

　　使用“中点捕捉”工具可捕捉到另一个实体的中点。您可以捕捉到圆弧，椭圆，直线，多段线段，平面，无限线，样条线或剖面线图案的中点。在无限线的情况下，中点会捕捉到第一个定义的点。如果实体具有厚度，则中点实体捕捉也将捕捉到实体边缘的中点。

　　键入m2p或mtp以启用一次捕捉到两点中点的功能。

　　您可以指定点，例如使用实体捕捉选择的两个点。

　　设置中点捕捉

　　请执行以下任一操作以选择“中点捕捉”：

　　•在功能区上，选择“绘图”>“中点捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“中点捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置中点捕捉”工具。

　　•键入中点，然后按Enter。

　　要捕捉到中点，请选择实体中点（A）附近的任何位置。

　　中心捕捉工具

　　使用“中心捕捉”工具可捕捉到另一个实体的中心点。您可以捕捉到圆弧，圆，多边形，椭圆或椭圆弧的中心。要捕捉到中心，必须选择实体的可见部分。

　　设置中心捕捉

　　请执行以下任一操作来选择“中心对齐”：

　　•在功能区上，选择“绘图”>“中心捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“中心捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置中心捕捉”工具。

　　•键入center，然后按Enter。

　　若要捕捉到中心，请选择实体可见部分（A）上的任意位置。

　　垂直捕捉工具

　　使用“垂直捕捉”工具捕捉到另一个实体的垂直点。您可以捕捉到圆弧，圆，椭圆，线，折线，无限线，射线，样条线，剖面线或平面边缘，以与该实体或该实体的虚构延伸形成垂直对齐。

　　设置垂直捕捉

　　请执行以下任一操作以选择“垂直对齐”：

　　•在功能区上，选择“绘图”>“垂直捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“垂直捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置垂直捕捉”工具。

　　•键入vertical，然后按Enter。

　　要与实体（B）形成垂直角（A），请选择实体上的任意位置。

　　象限捕捉工具

　　使用“象限捕捉”工具捕捉到另一个实体的象限点。您可以捕捉到圆弧，圆，椭圆或椭圆弧的最近象限。

　　设置象限捕捉

　　执行以下操作之一，以选择“ Quadrant Snap（）”：

　　•在功能区上，选择“绘图”>“象限捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“象限捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置象限捕捉”工具。

　　•键入象限，然后按Enter。

　　要捕捉到一个象限，请选择象限点（A）附近的实体。

　　插入点捕捉工具

　　使用插入点捕捉工具可捕捉到属性，块或文本实体的插入点。

　　设置插入点捕捉

　　请执行以下任一操作：

　　•在功能区上，选择“绘图”>“插入点捕捉”（在“实体捕捉”中）。

　　•在菜单上，选择“工具”>“实体捕捉”>“插入点捕捉”。

　　•在“实体捕捉”工具栏上，单击“设置插入点捕捉”工具。

　　•键入插入，然后按Enter。

　　要捕捉到插入点，请选择实体（A）上的任何位置。

　　设置飞越捕捉

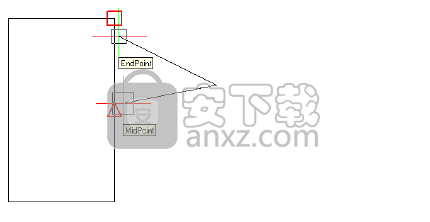

　　启用飞越捕捉并启用多个实体捕捉后，可以按Tab键循环浏览target框所覆盖的实体的可用实体捕捉点。例如，当启用“端点和中点捕捉”并且光圈框位于一条线上时，按Tab键可在该线的最接近端点和中点之间循环。

　　设置飞越捕捉选项

　　1执行下列操作之一以选择“图纸设置”：

　　•在功能区上，选择“应用程序”按钮>“绘图实用程序”；主页>图纸设置（在实用程序中）；或工具>图纸设置（在管理中）。

　　•在菜单上，选择“工具”>“图形设置”或选择“工具”>“实体捕捉”>“实体捕捉设置”。

　　•在“工具”工具栏上，单击“图形设置”工具。

　　•键入设置，然后按Enter。

　　2单击坐标输入选项卡。

　　3单击“实体捕捉”选项卡。

　　4单击显示选项。 “选项”对话框将打开“捕捉”选项卡。

　　5标记“启用跨接捕捉”以启用跨接捕捉。

　　6设置飞越选项，包括捕捉标记的颜色，大小和厚度。

　　7单击确定。

　　8再次单击确定。

　　坐标系

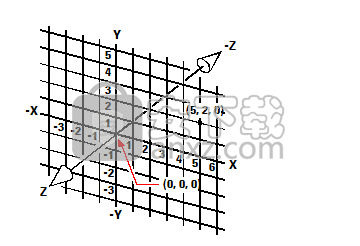

　　笛卡尔坐标系使用三个垂直轴（x，y和z）指定三维空间中的点。可以将图形中的每个位置表示为相对于0,0,0坐标点的点，称为原点。要绘制二维实体，请指定沿x轴的水平坐标位置和沿y轴的垂直坐标位置。因此，平面上的每个点都可以表示为由x坐标和y坐标组成的坐标对。正坐标位于原点的上方和右侧；负坐标位于原点的左侧和下方。

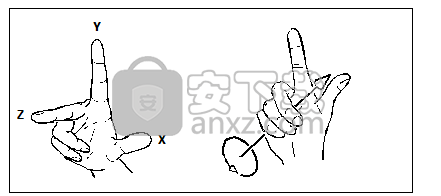

　　在二维上工作时，您只需要输入x和y坐标即可；该程序假定z轴值始终是当前高程。但是，在三个维度上工作时，还必须指定z轴值。当您查看工程图的平面图（俯视图，向下看）时，z轴与xy平面成90度角直线向上延伸出屏幕。正坐标位于xy平面上方，负坐标位于该平面下方。

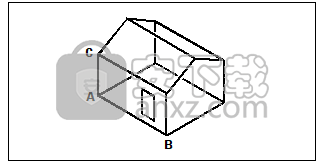

　　所有AViCAD工程图都使用固定的坐标系，称为世界坐标系（WCS），并且工程图中的每个点在WCS中都有特定的x，y，z坐标。您还可以定义位于三维空间中任意位置的任意坐标系。这些被称为用户坐标系，可以位于WCS中的任何位置，并且可以朝任何方向定向。

　　您可以根据需要创建任意数量的用户坐标系，保存或重新定义它们可以帮助您构建三维实体。通过在WCS中定义UCS，可以将大多数三维实体的创建简化为二维实体的组合。

　　为了帮助您将轴承保持在当前坐标系中，该程序将显示一个坐标系图标。开始新图形时，您将自动进入WCS，在图标中用字母W表示。在平面视图中显示工程图时，您会从顶部看到坐标系图标，z轴直接指向您。在平面图以外的视图中显示三维图形时，坐标系图标会更改以反映新的视点。

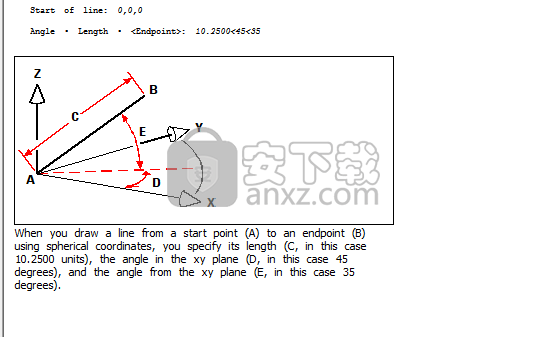

　　输入笛卡尔坐标

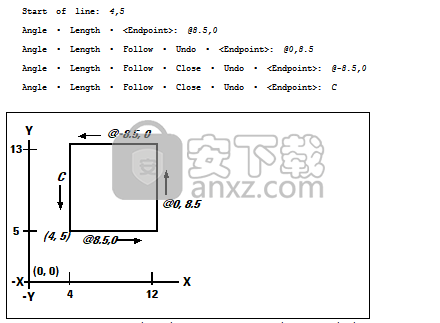

　　另一种更简单的方法是使用相对笛卡尔坐标：您可以通过确定图形相对于最后指定坐标的位置来指定图形中的位置。要使用相对笛卡尔坐标，请在命令栏中键入坐标值，并在前面加上at符号（@）。 @符号后的坐标对表示沿x轴和y轴到下一个点的距离。例如，要使用相对笛卡尔坐标绘制一个8.5单位的正方形，其左下角为4,5，请启动Line命令，然后对提示进行如下响应：

　　行首：4,5

　　角度•长度•<端点>：@ 8.5,0

　　角度•长度•跟随•撤消•<端点>：@ 0,8.5

　　角度•长度•跟随•关闭•撤消•<端点>：@ -8.5,0

　　角度•长度•跟随•关闭•撤消•<端点>：C
