VariCAD 2020(CAD制图工具)

 v1.07 破解版
  • 软件大小:170 MB
  • 更新日期:2020-03-26 14:57
  • 软件语言:简体中文
  • 软件类别:3D/CAD软件
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:170 MB 进入评论发表您对该软件的看法?

手机扫描查看

软件介绍人气软件网友评论下载地址

为您推荐:3D/CAD软件

  VariCAD 2020是一款功能非常完善且实用的CAD制图软件,支持制作二维、三维模型,同时还支持对CAD图纸进行编辑,程序支持2D绘图,还可以直接通过它进行3D实体建模,程序系统内置了非常多的机械零件库,同样为用户提供了2D符号库以及物料清单,自动填充标题栏,支持程序集,包括多级程序集,设计人员可以自定义设定3D参数,程序内置了几何约束,可以使用程序系统提供的工具栏进行机械零件计算,支持钣金伸直设计,还可以进行碰撞测试,所有图纸管子都可以根据工作需要进行调整,可以自定义设计设备的厚壳,输出的文件可以从其他CAD系统导入和导出,程序还支持3D螺纹,所有这些模块都包含在标准VariCAD软件包中,没有任何模块的额外费用;需要的用户可以下载体验

VariCAD 2020(CAD制图工具)

新版功能

  一、机械零件库的修订和扩展。

  尽管某些功能在早期版本中已经可用,但所有机械零件库现在都已根据最新标准进行了修订和数据更改。库中包含一些新零件和一个全新的部分-JIS零件(日本工业标准)。与库部件相关的对话框窗口更清晰。

  二、右键单击可用于新库零件的选项。

  在实体上单击鼠标右键后打开的弹出菜单包含与mechanical库零件相关的新选项。根据情况,可以插入一个反零件。对于螺钉,可选择插入螺母或垫圈。对于螺母,可以插入垫圈。如果单击任何实体的曲面,则有其他可能的选项。对于螺纹表面,可以插入螺钉(如果检测到螺纹孔)或螺母(对于外螺纹气缸)。对于轴,可以插入轴承或环。对于孔,可以插入螺钉、销、环或轴承。

  在所有情况下,选定类型零件的尺寸都是预定义的。如果只有一种可能,则新零件已准备好插入。例如,单击螺钉M10并选择“插入螺母”。在标准和类型定义之后,会自动选择螺母M10,您可以确认插入。

  三、机械零件库尺寸的预先选择。

  选择库零件尺寸时,可以预先选择值。这取决于库部件的特定类型。通常,您可以在三维中检测螺纹,测量距离、外径或内径、宽度或高度或厚度。预先选定的值不是最终选定的,它们由值列表中的图标标记(通常,图标显示值是否符合,或是否大于、等于或小于)。此外,还可以选择同一类型的零件(如定义螺钉尺寸,则选择螺钉),并预先选择所有可能的尺寸。在这种情况下,值由图标标记,如果可能,将选择尺寸并准备插入。

软件特色

  1、用户界面和系统环境

  VariCAD的图形用户界面(GUI)被设计为允许快速和直观的3D / 2D方向。它经过精心设计和调整,以反映设计师的思维过程,以便能够以最少的步骤捕捉和传达想法。所有命令都是以易用性为中心而创建的。

  您可以从创建3D模型开始,然后使用它来自动创建绘图文件,或者只能以2D绘图。 3D设计通常更“自然”,因为它紧密地代表了实际的零件和组件。 3D方法通常比2D绘图更直观。用3D创建的模型很容易转换成传统的2D文档。 VariCAD在3D模型改变后提供2D更新工具。

  2、三维建模

  VariCAD提供了一个基本的三维形状库(如盒子,圆柱体,圆锥体等),通过编辑尺寸可以很容易地进行修改。固体也可以通过轮廓旋转,挤出或放样来创建。更复杂的工具包括两个轮廓之间的旋转混合,圆形和矩形之间的放样或不同轮廓之间的放样以及螺旋形表面的创建。

  3、参数和几何约束

  虽然可以舒适地转换固体或其部件,但可以选择定义几何约束。一旦定义,约束条件允许您将“对象”粘贴在指定位置。更确切地说,您可以删除约束对象的自由度。如果其他对象改变或变形,约束对象自动改变其位置。例如,如果将一个凹槽约束到一个轴的末端,并且改变了轴的长度,则该凹槽将保持与该末端边缘的距离恒定。约束可以在实体的元素之间定义,也可以在整个实体中或在二维轮廓内创建一个实体(例如,通过挤压)。

  4、3D装配体和组

  VariCAD还提供了用于装配支持的工具。如果定义了零件和装配体之间的链接,则对零件文件所做的任何更改都会反映在装配体文件中,反之亦然。也可以定义实体的链接副本(所谓的相同实体)。在这种情况下,编辑一个对象会导致其所有相同副本的更新。还可以定义实体组,从而使多个对象的选择和可见性更改变得简单。

  5、碰撞测试(干扰)

  3D建模的一项出色功能是组件干涉检查。 VariCAD可以检查3D装配体之间是否存在碰撞(重叠体积)。

  6、计算方式

  VariCAD可以计算2D截面面积,表面积,体积,质量,重心和惯性矩。机械零件的计算也包括在内-机械设计师每天使用的标准零件。可以计算拉伸和压缩弹簧,预应力螺栓连接,销和平行键,带槽的轴,轴承,组合应力(弯曲和扭转)下的梁,正齿轮和锥齿轮的几何形状以及皮带驱动器。

  7、表面显影(板材弯曲)

  还可以创建3D实体或钣金零件的已开发(未弯曲)表面。展开表面的XY坐标可以保存到文本文件中以进行进一步处理。您可以输入弯曲系数以自定义计算,以反映材料和技术。

  8、机械零件和符号库

  VariCAD包含标准机械零件(ANSI,DIN)库,例如螺栓,螺母,销,塞子,角点,垫片,轴承,滚动和绘制的形状以及液压,气动和电气符号。

  9、3D-2D导出

  3D模型可以轻松转换为2D工程图,以生成常规的制图文档。您可以通过在3D中定义视图来创建一个或多个选定实体的2D视图。此外,您还可以导出指定的部分。 VariCAD支持在3D更改后更新2D工程图。

  10、2D绘图和编辑

  优化了绘图功能,可轻松在工程中使用。 2D绘图的一些方便功能包括:自动检测对象和捕捉点,大量捕捉模式,辅助构造线,正交模式,矩形网格,绘图层,块创建,具有自动边界检测的阴影,高级尺寸标注,完成符号,焊接符号,公差符号等。您可以以毫米或英寸为单位绘制。

  11、BOM和标题栏

  VariCAD提供了用于维护产品数据结构的工具。零件的属性和标题栏的内容之间存在链接。您可以从装配体创建物料清单(BOM),也可以使用诸如质量属性更改,信息排序等命令轻松地修改数据库。每个零件都可以包含属性,例如名称,材料类型或供应商。此类数据可用于物料申请,物料清单(BOM)创建,标题栏填充或其他目的。

  产品(BOM)的数据结构可以导出到其他系统或电子表格中。掩膜用于BOM表自定义;您可以根据需要完全对其进行修改。遮罩定义实体或装配体属性的用法,标题栏,从BOM表导出数据的方法等…

  12、兼容性

  VariCAD可以与其他CAD系统交换文件。您可以导出STEP(3D),STL(3D),IGES(3D),DWG(2D),DXF(2D)文件,并导入STEP(3D),DWG(2D),DXF(2D)。可以单独或以批处理例程转换文件,从而一步转换多个文件。

安装步骤

  1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

VariCAD 2020(CAD制图工具)

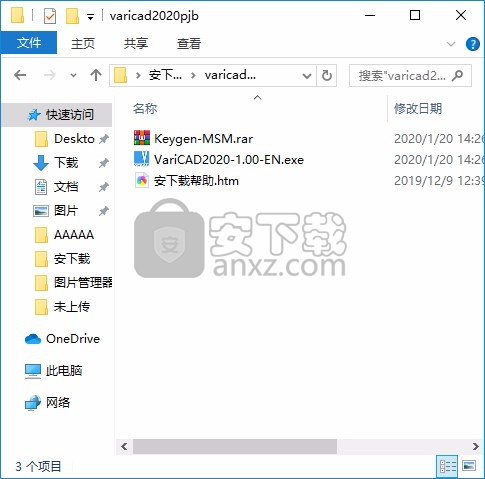

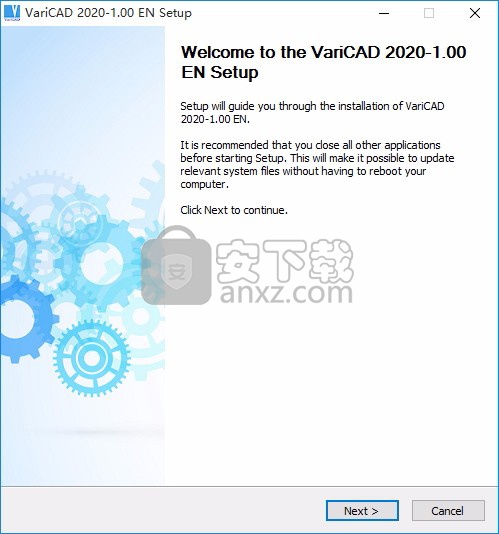

  2、只需要使用解压功能将压缩包打开,双击主程序即可进行安装,弹出程序安装界面

VariCAD 2020(CAD制图工具)

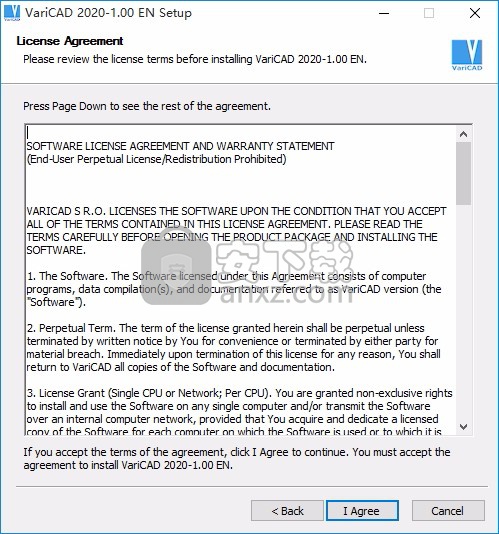

  3、同意上述协议条款,然后继续安装应用程序,点击同意按钮即可

VariCAD 2020(CAD制图工具)

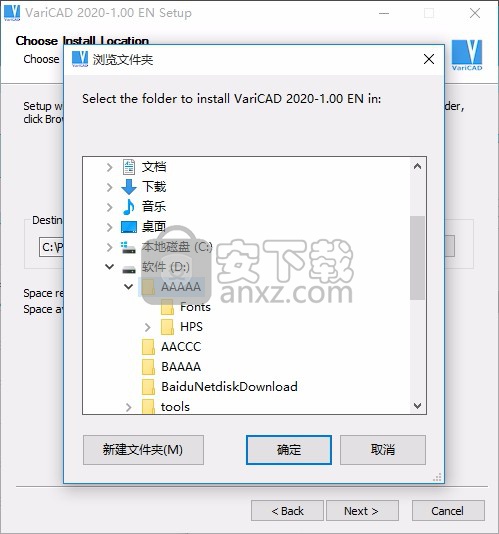

  4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

VariCAD 2020(CAD制图工具)

  5、弹出以下界面,用户可以直接使用鼠标点击下一步按钮,可以根据您的需要不同的组件进行安装

VariCAD 2020(CAD制图工具)

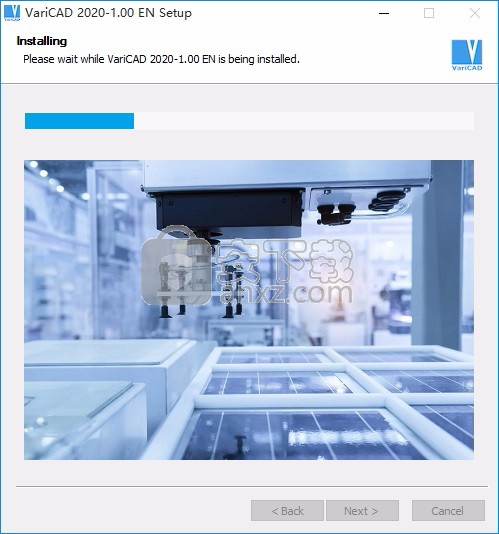

  6、弹出应用程序安装进度条加载界面,只需要等待加载完成即可

VariCAD 2020(CAD制图工具)

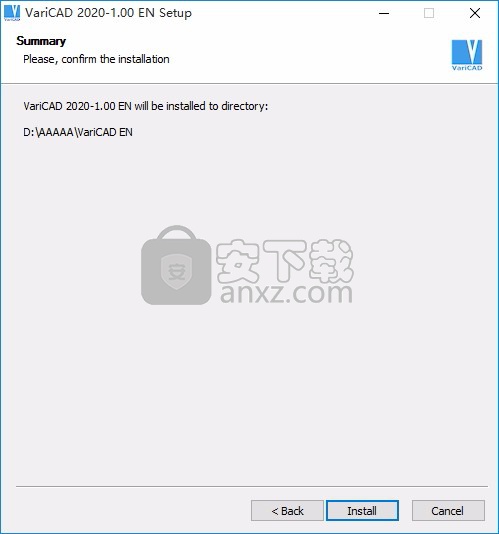

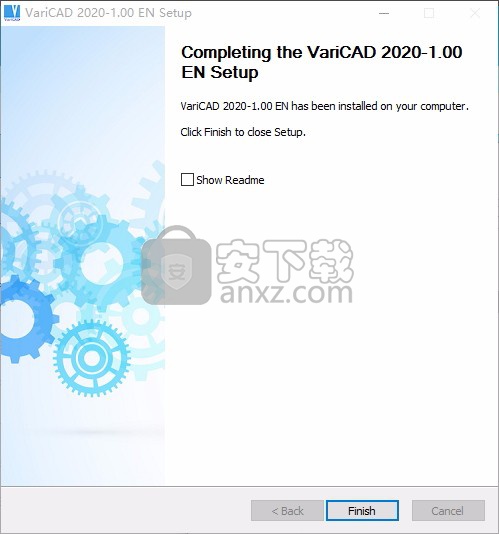

  7、根据提示点击安装,弹出程序安装完成界面,点击完成按钮即可

VariCAD 2020(CAD制图工具)

破解方法

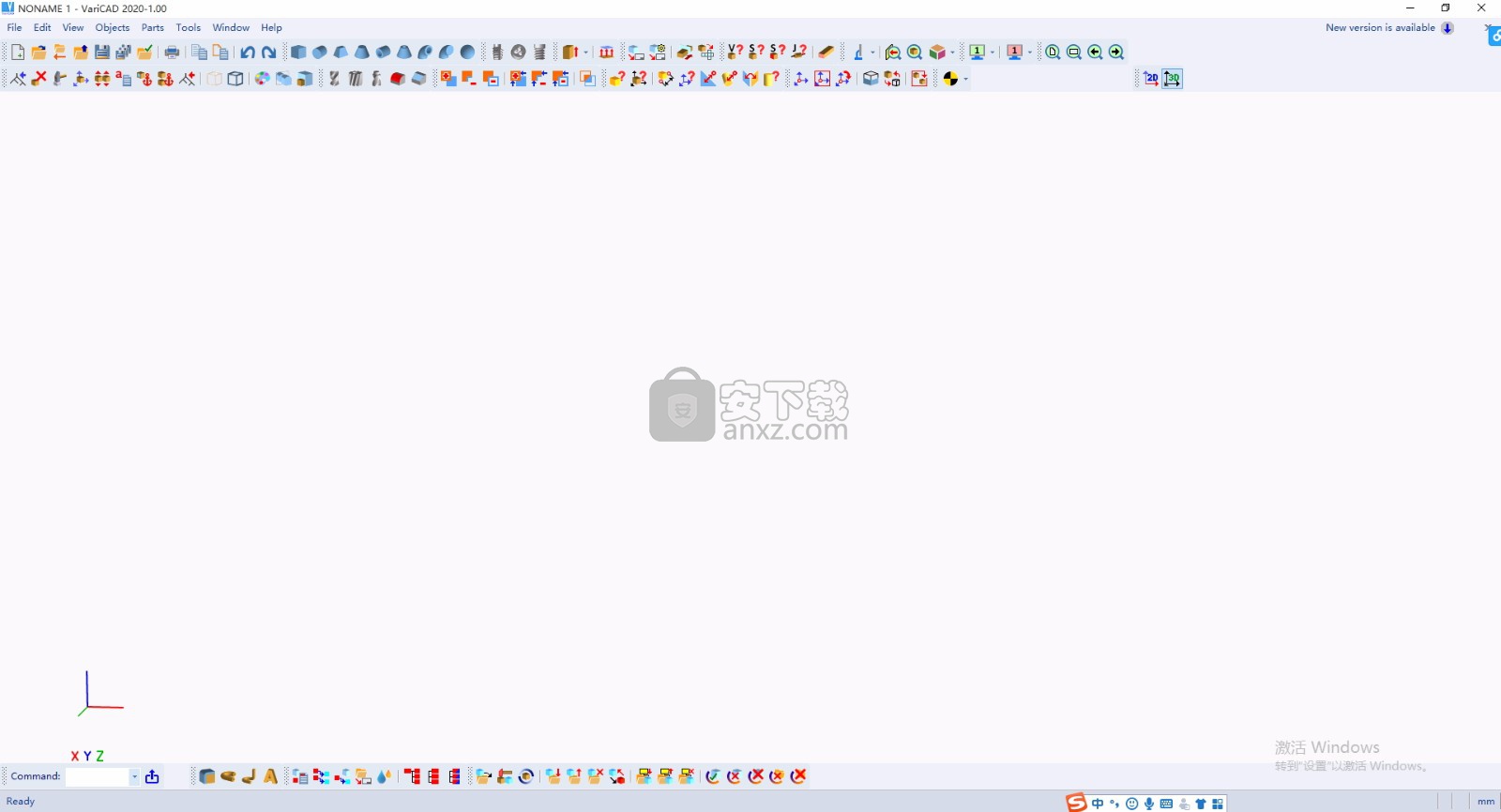

  1、程序安装完成后,直接运行程序,然后就会弹出程序界面,可以直接进入程序

VariCAD 2020(CAD制图工具)

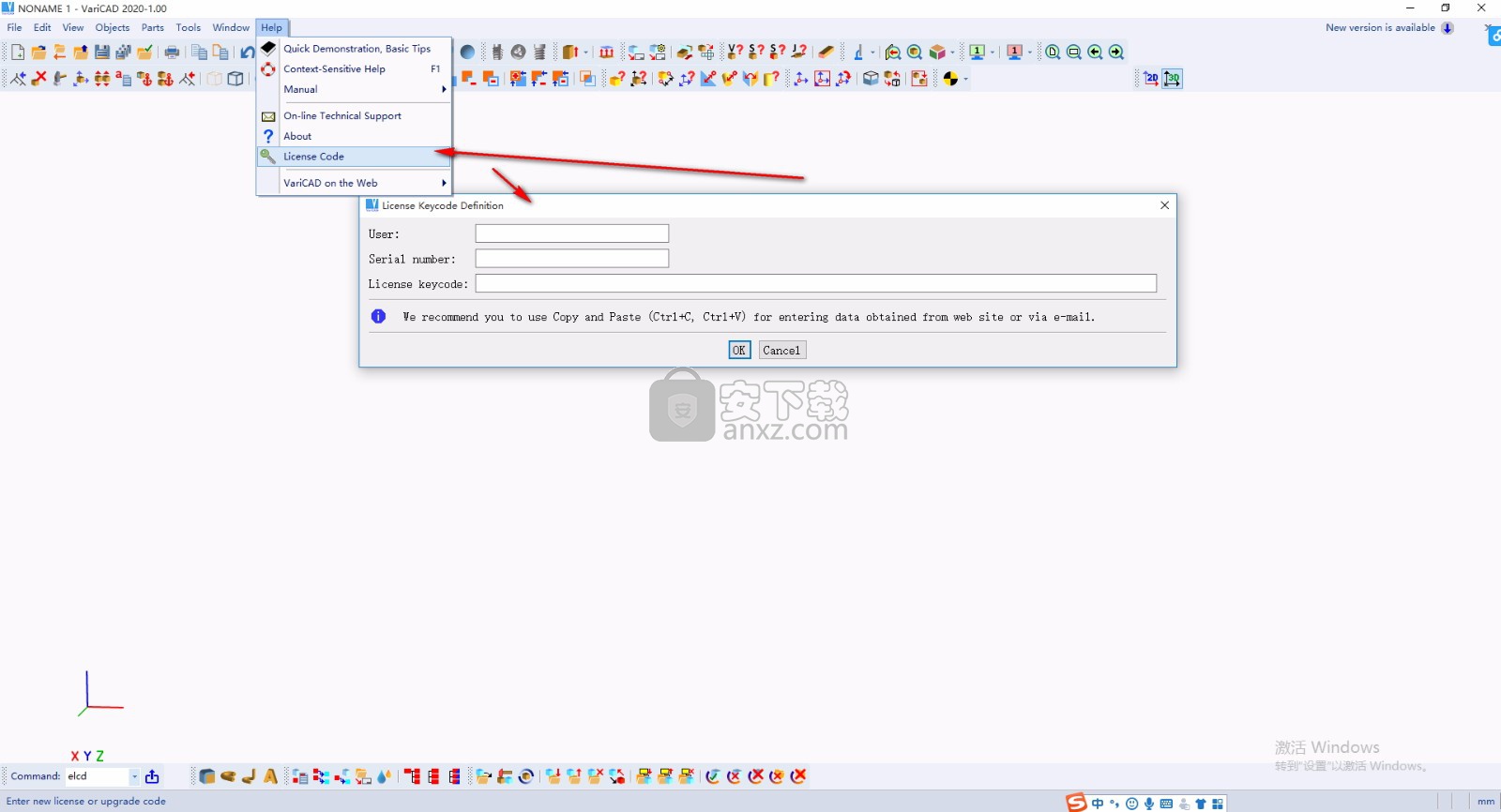

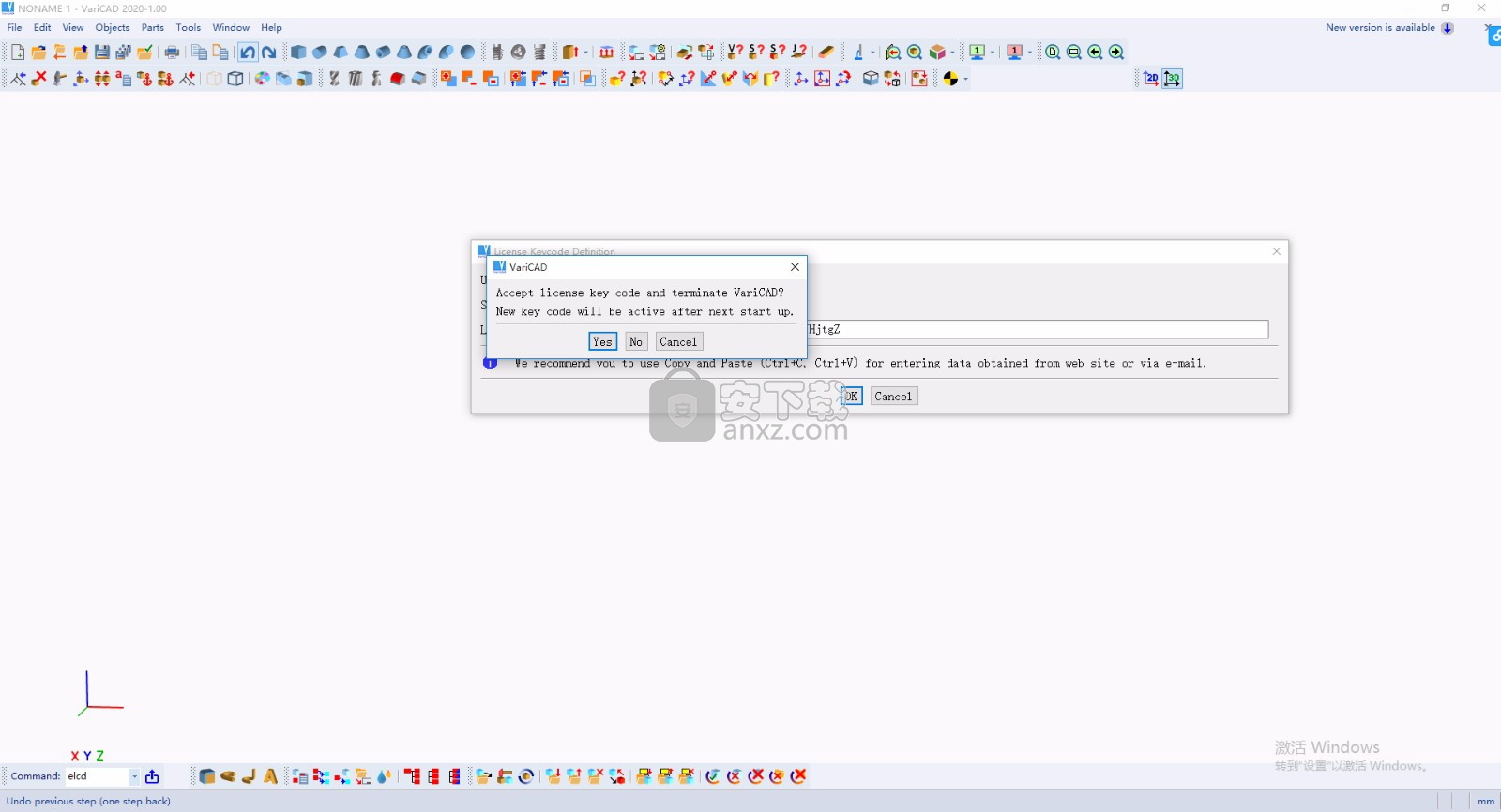

  2、点击帮助功能按钮,然后选择点击注册功能按钮,就是带有钥匙按个按钮

VariCAD 2020(CAD制图工具)

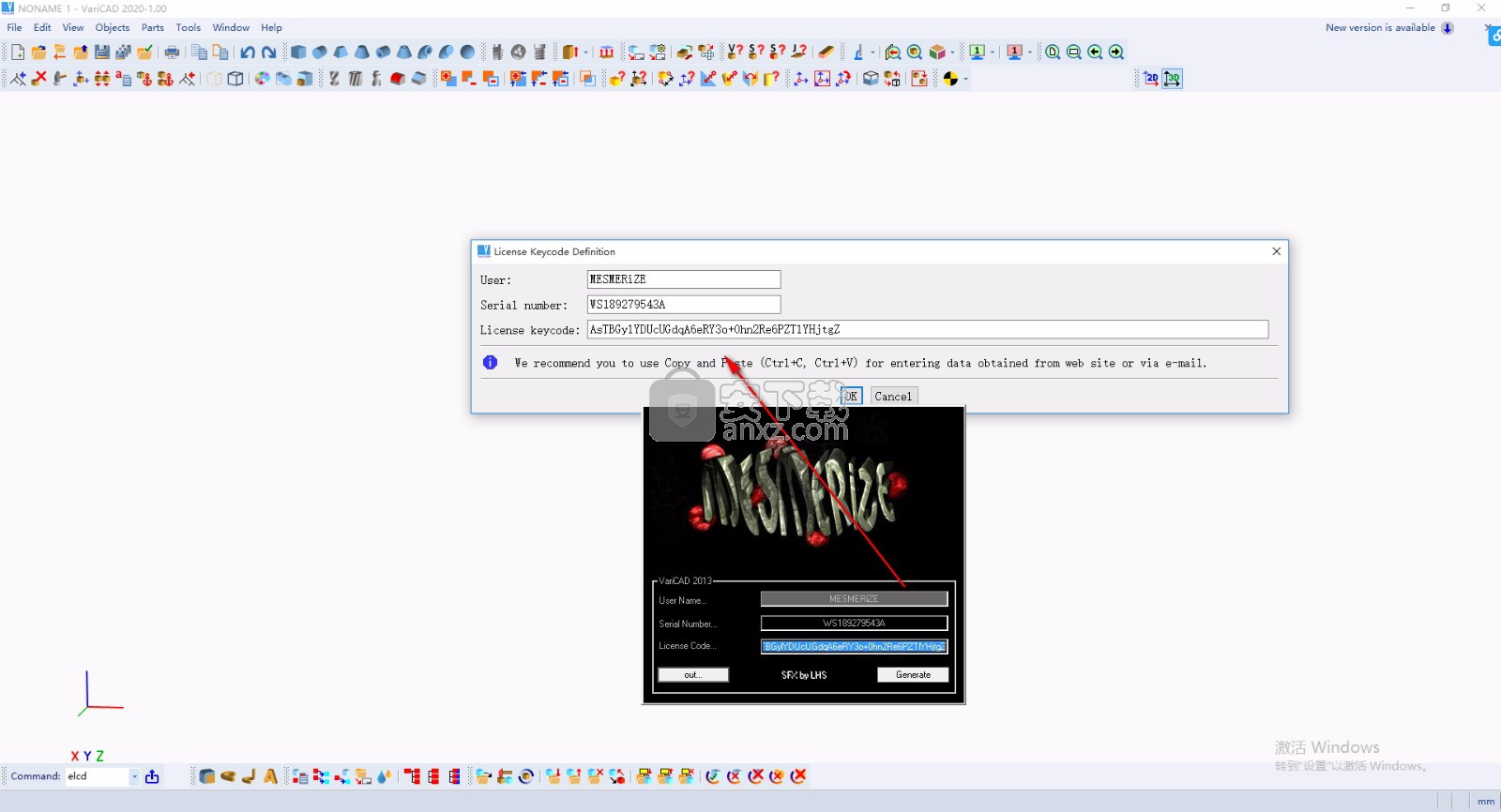

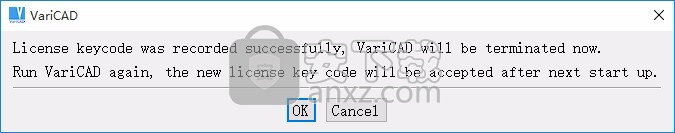

  3、此时打开注册机,然后通过注册机计算对应的程序注册码,把注册码复制到程序中

VariCAD 2020(CAD制图工具)

  4、完成以上操作步骤后,就可以双击应用程序将其打开,此时您就可以得到对应破解程序

VariCAD 2020(CAD制图工具)

VariCAD 2020(CAD制图工具)

使用说明

  系统设置(首选项)

  所有系统设置在“工具”菜单中均可用。如果更改2D工程图参数,例如文本高度或尺寸样式,则在会话结束时将保存设置。如果更改系统参数,例如颜色,警告声或文件备份,则设置将立即保存。

  在大多数情况下,新设置会立即生效。有些设置(例如OpenGL设置)在VariCAD会话完成之前不会生效。在这些情况下,您会收到一条消息。通常,VariCAD提供自动重启功能,因此,如果接受重启,更改也可以立即生效。

  本节介绍一些用于常规系统设置的功能。此帮助系统的其他部分中更详细地描述了用于操作设置的功能。

  系统设置-CFG

  此命令允许您执行大多数系统设置。包括常规设置,2D设置和3D设置的部分。文件输入或输出的设置(例如DWG输入等的配置)也可在文件对话框窗口中的文件选项按钮下使用。

  CFG命令中可用的常规设置:

  VariCAD文件的路径名

  处理多个文档(文件)

  自动安全备份

  图标大小,对话框文本

  多显示器设置

  右键单击弹出菜单,显示命令中可用的选项

  光标坐标,与光标一起显示坐标

  鼠标滚轮和鼠标按钮的设置

  太空鼠标设置

  光标增量设置(用于拖动)

  自动检测,拖动和拉伸

  后退设置(撤消)

  键盘快捷键的配置

  值输入设置

  在命令之间选择对象

  主题设置(面板,按钮,框架等的外观)

  声音设定

  警告消息设置

  颜色和调色板(也可以从单独的命令中获得)

  OpenGL设置

  多线程的性能和使用

  BOM蒙版,实体属性和标题栏

  材料设置清单

  库对象选择设置

  CFG命令中可用的2D设置:

  显示2D对象

  创建2D导出3D视图

  临时施工线

  DWG / DXF格式输入或输出的选项

  尺寸行为(不是尺寸样式)

  印刷线的粗细和颜色,印刷任务名称,印刷到文件

  选择2D对象

  2D格式的边框(不是工作表边框样式)

  自动图层切换

  CFG命令中可用的3D设置:

  固体的选择

  固体的位置

  实体插入点的定义(用于从轮廓创建的实体)

  表面阴影和反射率

  预定义的3D视图(新文件的初始视图)

  视图变化的动画

  通过箭头键查看旋转

  装配链接设置

  插入装配体设置

  设定计算结果格式

  体积,质量和惯性矩设置

  STEP格式输入或输出的选项

  STL格式输出的选项

  备份配置

  您可以创建所有配置文件的备份。配置存储在一个文件中。需要还原配置时,可以选择需要续订的设置。如果需要重新安装操作系统或迁移到其他工作站,则此功能的典型用法是保存和还原工作环境。另外,如果您想与其他用户共享某些设置(例如整个公司中常用的2D工程图和尺寸标注样式),则可以使用此功能。可以从下拉菜单“工具”或以下命令获得配置的保存/恢复:

  创建所有设置的备份– CBS

  从备份还原设置– RBS

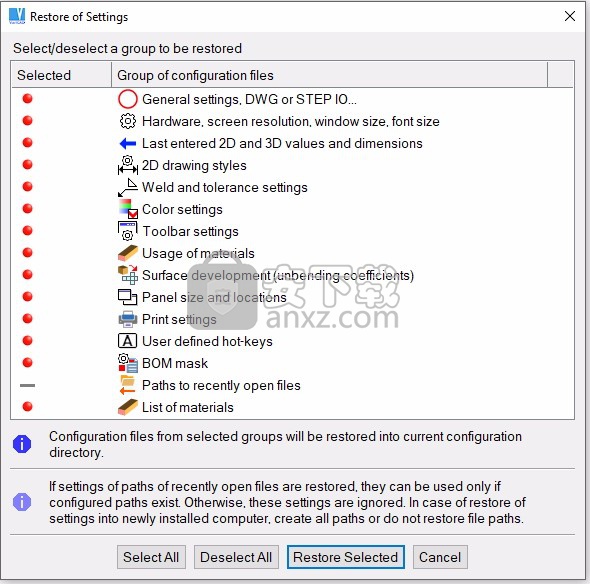

VariCAD 2020(CAD制图工具)

  恢复工作环境

  色彩

  颜色-COL

  VariCAD使用的所有颜色都可以修改,例如2D或3D对象的颜色,3D中2D绘图的颜色,用于辅助图像的颜色以及突出显示的颜色。您可以将修改后的配色方案另存为新调色板。也有预定义的调色板。

  可以设置以下颜色:

  2D对象的颜色。您可以为2D对象修改颜色1-9。您还可以为辅助对象,2D中使用的网格或辅助线设置颜色。

  3D对象的颜色。您可以为3D对象修改颜色1-32。使用此选项,您还可以为3D中使用的辅助对象设置颜色,为背景设置颜色以及用于对象选择的光标类型。

  3D中2D绘图的颜色。您可以在3D中修改用于2D绘图的所有颜色(当您定义或编辑用于拉伸,旋转等的轮廓时,将使用该绘图)。

  除2D颜色外,所有设置均允许您交互式更改所选颜色。您可以动态地更改选定颜色的坐标,拖动与红色,绿色或蓝色坐标相关的滚动条。显示图案图,您可以目视检查颜色的变化。对于粗略设置,可以使用标准的颜色对话框。

  2D绘图

  显示2D绘图区域

  要更改视图,可以使用缩放功能或使用鼠标按钮和按键的相应组合。

  使用鼠标和键盘更改视图

  以下键盘和鼠标组合可用于操纵视图:

  缩放–使用鼠标滚轮

  缩放-Shift +鼠标左键,或向右再按鼠标中键。向上移动光标会放大对象;向下移动会使它们收缩。

  平移–分开按下鼠标滚轮或鼠标中键。然后移动光标。

  平移-Ctrl +鼠标左键或中键然后是鼠标左键。移动光标会移动视图。

  显示功能

  所有控制显示的功能都可以在“视图”菜单或相应的图标中找到。

  重建功能

  重画-F6

  快速刷新2D区域。

  再生-REG

  重新生成并重新绘制所有2D对象。

  变焦功能

  您可以使用以下缩放功能来更改视图的大小:

  窗口-视图由所需视图窗口的两个相对角定义。

  全部缩放-调整视图的大小,以便所有可见的2D对象都可以放入其中。

  缩放格式-视图大小是根据当前图形格式设置的。

  上一个视图-显示返回上一个视图。

  默认情况下,视图更改是动画的。在命令“ CFG”中,可以设置动画属性或关闭动画。

  保存视图

  保存视图功能使您可以保存当前视图以供将来使用。要显示保存的视图,请使用“还原视图”功能。您最多可以保存八个视图。预定义视图工具栏使您可以轻松地在保存的视图之间切换。另请参阅保存视图。

  2D显示设定

  2D圆显示设置

  在2D部分的命令“ CFG”中可以使用2D对象显示的设置。它使您能够增加用于绘制2D圆的线段数量。当段数较高时,即使紧密缩放,圆圈也将始终显得光滑。大量的线段可能会降低绘图速度,尤其是在速度较慢的计算机和极大的2D绘图上。

  光标设置和坐标列表

  设置2D光标的光圈大小。

  显示的光标坐标-DCC

  可以相对于用户定义的原点测量坐标,也可以从最后一点开始以DX,DY测量。在大多数情况下,从最后一点开始的角度和半径会自动显示。

  2D对象的类型

  在2D绘图中,您可以使用基本对象。选择这些对象时,它们的行为就像单个实体,以后可以组合成块。基本的2D对象如下:

  线-包括由两点定义的单条线或多条(链)线

  花键–用于曲线的2D内插NURBS,包括省略号

  弧-包括弧和圆

  点-主要用作建筑辅助

  箭头-类似于线条,端点处带有箭头

  舱口盖-用于填充封闭区域

  文字-单行文字或最多包含十行文字的注释

  符号-可以包含直线,圆弧,箭头和/或文本

  尺寸-可以包含直线,圆弧,文本或箭头

  轴-创建为圆轴或2点,或从3D导出的旋转表面轴

  有关创建块的更多信息,请参见2D块。

  2D工程图属性-单位,格式,比例

  创建新文件时,可以定义文件属性(请参见创建和打开VariCAD 2D / 3D文件)。本节介绍用于更改2D工程图参数的功能,例如工程图单位,格式和比例。属性功能可以在“工具”菜单中找到。

  单位

  更改单位-CHU

  通过在英寸和毫米之间切换来更改当前文件中的单位。例如,定义为1英寸长的对象将转换为25.4毫米。尺寸文本值不变,插入的机械零件的属性也不变。例如,即使更改单位,螺丝M10也会始终具有相同的属性。

  格式和工作表边框

  工程图格式-FMT

  更改当前图形格式。该格式控制视图区域,图纸边框和打印属性。

  图纸边框定义-SBD

  您可以定义自定义图纸边框格式,修改现有格式以及定义绘制图纸边框的方法。

  格式窗口

  图纸边框窗口

  图纸边框-BOR

  在2D绘图区域周围创建图纸边框。边框的左下角对应于全局坐标中的原点。边框的宽度和长度由图形格式决定。边框绘制方法设置在“单位和图纸边框”中定义。

  2D背景中的图纸边框

  系统围绕当前图纸边框围绕当前图纸比例绘制一个矩形。矩形以与辅助网格相同的样式绘制。此格式边框不会打印,也无法检测,只能显示。与图形背景中的格式边框相反,您可以从可检测和可打印的2D线中插入以配置的样式创建的边框。这样的

  边框是当前2D工程图的一部分。

  您可以在命令“ CFG”(系统设置)中打开/关闭背景图纸边框的绘制。如果启用,则始终绘制背景图纸边框-它不是2D图纸的一部分。

  2D绘图比例

  工程图比例只会影响2D注释对象,例如文本,尺寸,符号和箭头。比例会影响这些对象的比例。例如,对于1:2的比例,一条100毫米的线将打印为50毫米长。 3毫米高的文本将打印为3毫米高。更改比例不会影响尺寸。

  更改图纸比例-SCH

  更改2D绘图比例。比例是在创建文件时定义的,此功能可用于更改比例。文件中的所有对象均保持不变。新标注对象(例如尺寸和文本)的创建比例不同。我们建议在开始分配尺寸之前确定图纸比例。

  2D对象的属性

  2D对象具有以下属性:

  层

  颜色

  线型

  可见性(空白或空白)

  使用2D图层

  每个文件中最多可以定义250个图层。每个文件包含一个名为“ 0”的预定义图层。在2D装配中,可以使用图层来区分单独的细节。对于细节视图或3D视图导出,应使用图层来区分轮廓,轴,尺寸,剖面线等。

  每个图层均由名称,颜色和线型定义。始终在活动层中创建新对象。活动层可以随时更改,即使在对象创建期间也可以更改。您也可以更改当前颜色或线型,而无需更改图层。对于每个对象,可以随时更改其层,颜色或线型。

  如果将另一个文件中的对象插入到当前文件中,则未知图层中的对象将插入到第0层中。

  设置活动层

  图层-LAY

  创建新层,并编辑或删除现有层。您不能删除活动层,包含对象的层或第0层。该命令允许您管理自动层切换。

  图层窗口

  自动切换图层

  可以通过命令CFG或LAY设置自动层切换(请参见上文)。自动图层切换对于绘制2D细节很有用。根据执行的功能切换层。诸如“线”或“弧”工具之类的绘图功能会自动将对象放置在“轮廓”图层中。将影线放置在“影线”中;将尺寸放置在“尺寸”中。

  默认情况下,自动图层更改按以下图层顺序工作:

  第二层称为“轮廓”,在绘制功能期间处于活动状态

  第三层称为“轴”,在创建轴时处于活动状态

  第四层称为“尺寸”,在创建尺寸时处于活动状态

  第五层称为“阴影线”,在创建阴影线时处于活动状态

  您可以重新定义自动图层切换。可以选择单个2D绘图命令或一组2D绘图命令,并可以在使用该命令时分配自动激活的新图层。

  更改层-MLA

  将所选对象的图层更改为另一个对象的图层,或更改为从图层列表中选择的图层。

  高光层-CHL

  显示指定图层上的所有对象,使您能够检查该图层包含正确的对象。

  2D对象颜色

  对于2D对象,可以使用九种颜色。对于3D对象,有32种颜色。以下对话框窗口包含2D对象可用的颜色列表。显示的颜色集用于浅色背景。

  2D绘图中使用的线条颜色,用于浅色背景

  对于打印,根据颜色编号设置线宽。对于彩色打印机,您可以将颜色映射到其他颜色。

  更改颜色-MPE

  更改所选对象的颜色。

  线型

  对于2D对象,有7种线型可用。以下对话框窗口包含可用于选择线型的线型列表。

  2D工程图中使用的线型

  更改线路类型-MLT 更改选定对象的线型。

  2D对象的可见性

  空白的2D对象-BLA,Ctrl + B

  使所选对象不可见。您可以清空临时冗余的对象或无法选择的对象。不会打印空白的对象,也不会在选择窗口中选择它们。

  空白2D对象-UBL,Ctrl + U

  在整个图形或指定区域中取消空白的对象的空白。您也可以取消空白单个对象或指定图层上的所有对象。

  工作集

  工作集可用于保存2D对象。当您要删除或翻译整个对象集时,工作集很有用。从另一个文件插入2D对象时,可以将所有新插入的对象放入它们自己的工作集中。

  以下功能用于管理工作集:

  添加到工作集-ATW 从工作集中删除-RFW 清除工作集-CLW 从工作集中删除所有对象

  突出显示工作集-帮助您验证工作集中的对象

  2D坐标系

  VariCAD使用两种类型的坐标系。绝对坐标系的原点位于绘图区域的左下角。在定义新原点之前,默认情况下,用户定义的坐标系与绝对系统相同。用户定义的坐标系对于每个文件都是唯一的。使用2D坐标时,它们始终相对于用户定义的原点。

  用户来源-UCO 找到用户定义的原点或重置为绝对原点。

  更改或重置用户定义的原点的更便捷方法是使用“增量光标模式”,然后从对话框面板中选择更改。

  2D绘图辅助 在创建2D对象时,以下辅助工具可为您提供帮助:

  格网 施工线 临时施工(领先)线 瞬态引线 正交模式

  增加光标移动

  在状态栏的右端显示正交模式或增量光标移动。此外,还会检查工具栏中的相应图标。

  格网

  正交网格可提供更好的绘图方向,并可以捕捉到网格点。网格以两种亮度显示。当网格密度太高而无法显示时,网格将自动关闭。捕捉距离可以小于网格间距。

  在平移2D工程图的整个部分或插入3D视图导出时,网格特别有用。即使不显示网格,也可以使用网格捕捉。输入的值四舍五入到捕捉距离的最接近倍数。如果要在新文档中使用相同的网格设置,请将当前设置保存为默认设置。

  网格– GRI,Ctrl + G 设置网格间距或打开或关闭网格。

  施工线

  辅助线是“辅助”线或临时线,与任何其他对象无关。您可以创建单个构造线或它们的网格。可以将对象或其他构造线放置在其他构造线的交点处–两条构造线之间的交点,或一条构造线与一条线,圆弧或NURBS曲线之间的交点。

  可以将构造线创建为垂直,水平或角度。您可以为角线预定义两个角度。如果您创建辅助线或删除一条或多条线,则可以撤消或重做该步骤,这与其他任何2D或3D对象类似。

  可从“构造线”工具栏和“对象/图形辅助”菜单中获得构造线功能。

  创建施工线 您可以按以下方式创建构造线:

  单线穿过选定点

  与指定原点具有指定距离的线组(负距离会在相反的方向上创建新的构造线)

  与上一条线偏移指定距离的线组(负距离会在相反方向上创建辅助线)

  与所选圆或圆弧相切的单线

  删除施工线 您可以按类型(全部为水平,全部为垂直或全部为角度)删除所有辅助线,删除所选线或删除所有线。

  创建多条施工线 除了创建单条线或线组之外,您还可以创建多条构造线–这是最方便的方法。

  创建多条施工线-CCL 此功能可创建一条或多条各种类型的构造线-水平,垂直或角度。

  提供以下选项:

  创建水平/垂直构造线–选择一个位置,然后指定将在其上创建新构造线的方向。根据当前选择创建一条线或多条线–距选定位置一定距离,距上一行一定距离,或者使用光标拖动它们

  创建角度构造线–在预定义的第一个角度下,类似于水平/垂直线

  创建角度构造线–在预定义的第二角度下,类似于水平/垂直线

  按光标拖动构造线–如果选中此选项,则将用光标拖动一条新的构造线,直到选择一个位置。默认情况下,使用拖动的增量模式–例如,以1毫米的增量拖动新线。与位置的距离显示在光标附近。如果关闭此选项,则通过键盘输入或测量来定义新构造线的距离。

  设置拖动增量或角度–设置拖动增量或角度构造线的预定义第一角度和第二角度。

  测量到选定点的距离

  从上一行偏移量测量距离

  选择新施工线的方向根据先前的选择,用光标拖动的构造线

  施工线工具栏

  用于创建侧视图的构造线示例在最后定义的位置,在以下情况下会自动创建临时构造线(引出线):

  绘制2D线,折线或多线 为扩展或临时切割线创建临时边界

  拖动对象期间,在拖动点定义的位置

  拉伸期间,在拖动(参考)点定义的位置

  默认情况下,这些临时构造线在3D(草绘中)的2D工程图中处于活动状态。您可以将光标停留在这些构造线上,并轻松跟随水平或垂直方向。在3D草图绘制中,由于视图旋转,您可能无法很好地识别X轴或Y轴的方向。

  临时施工线

  如果X或Y光标坐标接近,则临时显示一条或多条临时构造线:

  位置x = 0,y = 0(坐标原点)

  标记点,例如终点或中点

  折线起点。

  如果光标移离瞬变线超过定义的距离,则瞬变线会消失。另一方面,您可以通过光标移动跟随瞬变线,直到到达瞬变线和2D对象的交点为止。

  要为草图或2D模式打开或关闭临时或临时构造线,请运行命令“ CFG”,或选择“正交模式”,“引线”

  增量光标模式

  当不在增量模式下时,光标将平滑移动,并且定义的位置基于显示分辨率。使用增量模式时,光标位置会四舍五入到增量距离的最接近倍数。方形或箭头光标的移动仍然很平滑;仅将结果位置四舍五入。十字准线光标移动按定义的步骤“跳转”。增量模式显示在状态栏中。与用户定义的原点一起使用时,增量模式特别有用。

  增量光标模式-STP,F9

  打开或关闭“增量”模式,或设置光标移动的XY增量。此命令还允许您设置或重置2D坐标原点。

  设置光标增量或坐标原点

  正交模式

  正交模式是一种过时的方法。它可以作为旧选项使用。我们建议使用临时和临时构造线,而不要使用正交模式。此外,“正交”模式在拉伸时可能会带来不便,您可能会在各种视角下显示绘图平面。

  在正交模式下,根据光标的当前位置,创建的线始终为水平或垂直。您可以使用“交替正交”模式,在该模式下,无论光标处于什么位置,线条都在水平和垂直之间交替。正交模式在状态栏中显示。此外,还会选中工具栏中的相应图标。

  正交模式,引线此命令设置正交模式,关闭正交模式或配置临时构造线(引出线)。

  正交模式和引线设置。以下命令分别管理各种正交模式:

  Ortho On-F11打开正交模式。 正交交替H / V

  打开正交模式,交替显示水平线和垂直线。第一行是水平的。

  正交交流V / H打开正交模式,交替显示水平线和垂直线。第一行是垂直的。

  如果接近垂直/水平,则为正交

  如果从最后一个输入测量的当前光标位置的角度接近水平或垂直方向,则使用正交模式。可以设置角度极限。

  设置正交角度设置上述模式的角度限制。

  正交模式– Shift + F11 打开带有所有“正交”模式可能性的弹出菜单。
