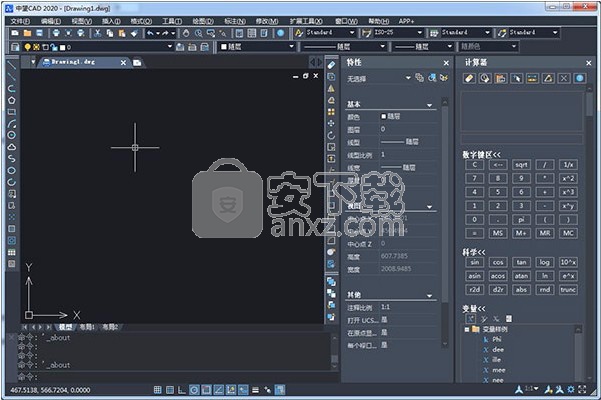

中望cad2020中文版

　　中望cad2020是一款最具有威望的国产CAD，整个程序系统采用的技术都是最先进的，此版本还优化了很多功能模块；新版本支持提取图形中单个对象的数据，也可以提取图形中所有对象的数据；新版本新增了3GB开关，程序添加了一个3GB的开关来设置操作系统，该开关通过在32位操作系统中打开大内存模式来支持优化性能；PDF参考底图管理器，添加PDF参考底图管理器，当您要插入PDF参考底图时，将根据是否存在PDF参考底图显示相应的对话框；今天为用户提供的是中文版，整个用户界面以及安装过程都是中文显示，可以极大的方便用户的使用；需要的用户可以下载体验

新版功能

　　1、文件比较，自动显示图纸改动差异

　　利用文件比较功能可快速识别并标识出图纸不同版本之间的差异，即使是再细微的修改也能准确定位和亮显，高效便捷。

　　2、增强多个对象选择与统计的准确性

　　增强选择功能，支持用户根据图形的类型、颜色、图层、线型等区分选择对象，可快速统计出对象的准确数量。

　　3、条形码/二维码 ，管理图纸更便捷

　　可快速将图纸名称、版本号、修订人、日期等详细信息生成条形码或二维码，有效减少人工录入错误，扫描即可获取准确信息，提高企业图纸管理效率。

　　4、丰富的渲染，让设计效果更真实

　　渲染功能除了提供线框、消隐、着色等多种三维对象显示方式，还可为对象赋予材质和灯光，效果真实可感，帮助更好地表达设计创意。

　　5、数据提取，便捷获取CAD图形数据

　　能够将CAD图形对象数据提取成为表格，并可以对表格进行更新，便于快捷地利用这些数据进行整理和分析。

　　6、大内存模式，发挥计算机硬件潜力

　　32位操作系统上，可开启大内存模式，提升中望CAD软件内存的使用上限，使之可以顺畅运行更大更复杂图纸。

　　7、设置图案和背景颜色 ，填充更多彩

　　填充设置中新增图案和背景颜色设定，图纸表达更丰富。

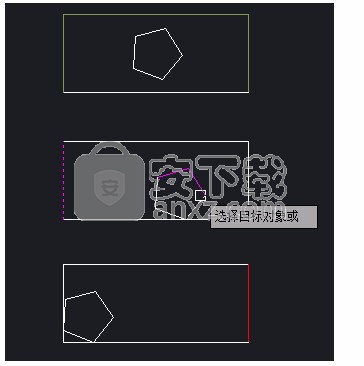

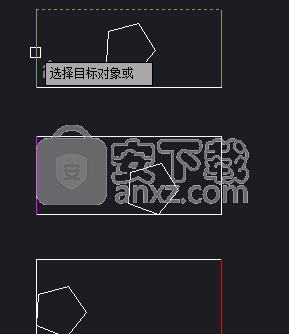

　　8、循环选择 ，复杂状况下方便图形的修改

　　多图形重叠情况下选择图形对象，会弹出对象选择提示框，方便用户选取需要的对象进行编辑。

软件特色

　　增强选择功能，支持用户根据图形的类型、颜色、图层、线型等区分选择对象，可快速统计出对象的准确数量。

　　1、良好的兼容性，确保工作的延续性

　　全面兼容主流图纸格式，可直接读取和保存常见图形信息，准确完整。

　　2、熟悉的界面及功能命令，新手也会用

　　都是我们熟悉的操作界面和绘图功能命令，无需改变习惯即能轻松上手，即使新手也可快速学会。

　　3、全面优化文件解析过程，提升运行速度

　　采用多核井行计算技术优化平台效率，有效提高读取、保存文件的速度，通过效率与稳定性的双重提升，带来更优的使用体验。

　　4、利用PDF文件进行绘图,提高图纸利用率

　　支持从PDF文件输入几何图形、填充、光栅图像和文字对象，成为CAD图形数据，有效提高图纸利用率。

　　5、创新功能，让您智享设计

　　无需输入命令，移动鼠标可直接调用CAD相关命令，操作更加简单快捷。

安装步骤

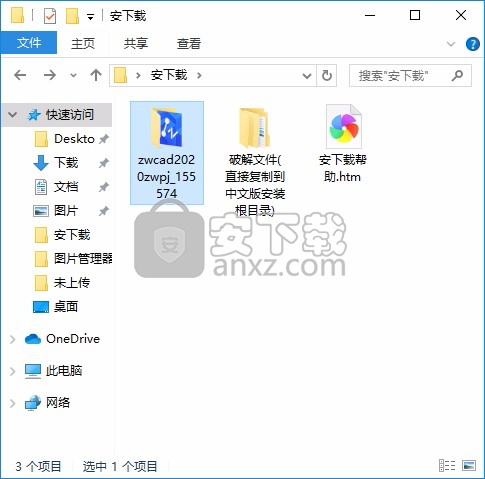

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

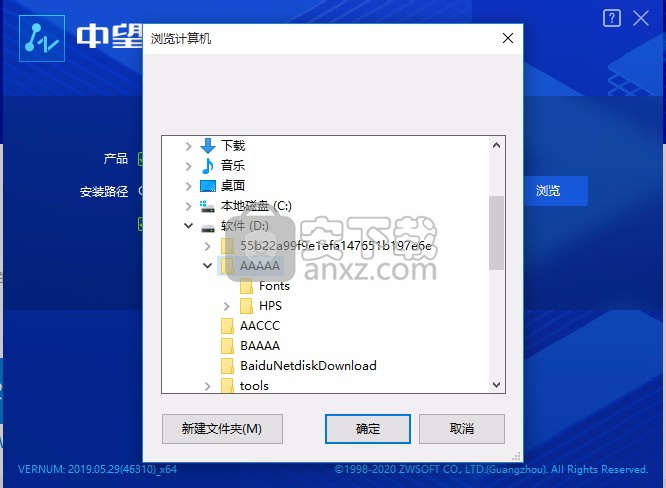

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

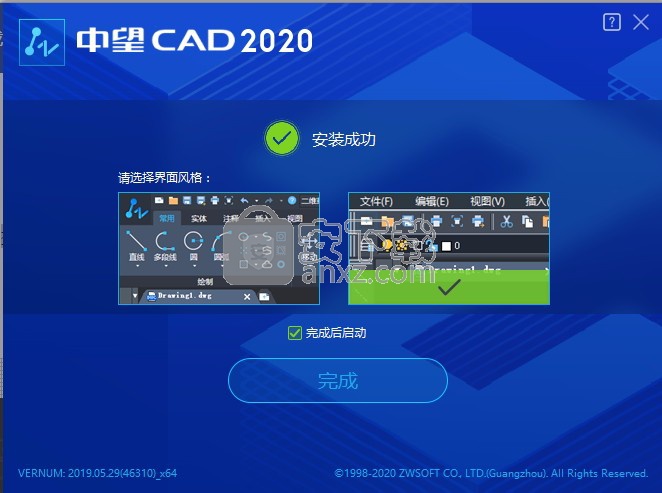

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用说明

　　我们在使用CAD时，折弯标注和折弯线性标注在中望CAD中该怎么去实现？有什么使用方法？

　　1.折弯标注

　　折弯标注就是可以在标注线上添加折弯，方便大半径圆弧的标注。我们也可以通过点击“标注”再点击“折弯打开”（也可在命令行中输入DIMJOGGED调出）。

　　这里首先，我们要选择圆弧，指定替代圆心的位置，然后指定尺寸线，即半径标注文字的位置，然后确定折弯的位置。实例标注如下所示：

　　2.线性折弯标注

　　线性折弯标注则针对特别狭长的图形，可以将图形从中间折断并进行标注。但与折弯标注不同的是，它不能直接进行标注而只是在已标注的线性标注上添加一个折弯。在菜单栏上找到标注-折弯线性标注，打开（命令是DIMJOGLINE）

　　标注完之后的效果图如下：

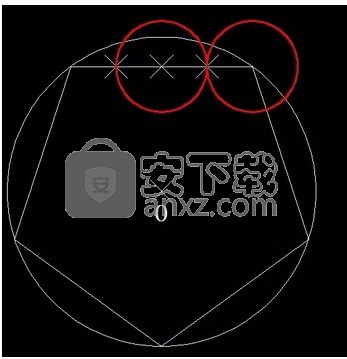

　　1.先画一个任意大小的圆，在其内部画一个内接五边形；任意选取内接五边形一边（这里选取上面的边进行操作）做四等分，以五边形右上顶点作为圆心，以四分之一长为半径作圆；以五边形上边的第二个四等分点为圆心，四分之一边长为半径再作一个圆。以大圆内的O点为中心点，N为5，环形阵列两小圆。

　　2.删除上面为了便于操作而绘制的辅助圆和五边形。

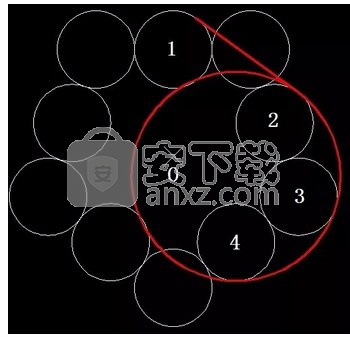

　　3.画直T相切于圆1、圆2；再做圆2与圆3、圆3与圆4的切线，修剪成圆弧；将O作为中心点，N=5，对直线和修剪后的圆弧进行环形阵列。

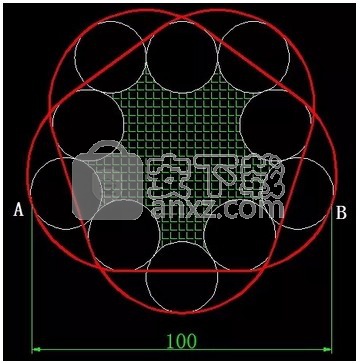

　　4.以AB两点之间的距离为参照距离，等同于原图中的100，对图形进行整体缩放；求得阴影部分面积300.1193.

　　1.首先，打开CAD软件，插入需要修改颜色的图形。

　　2.选择线条修改的颜色，（ps:如果是要选择矩形中的线条的话，我们可以使用分解功能啦！）

　　3.命令行里输入“ma”然后空格键是确认，这时的鼠标就变成了方格。

　　4.使用方格选定好颜色的线，再点击其他线，就能快速的把其它的线也换成选定好的颜色。

　　5.修改其它线的颜色就按空格键两下，这时就会再次出现方格，然后再同“第五步”的操作一样，这样的方法是不是方便多了！

　　在CAD绘图软件中，坐标过滤器是用来做啥的？在我们设计图形时它的用法，我将通过下文来告诉大家。

　　1.首先，什么是坐标过滤器

　　过滤器是使用某一位置的坐标值来作为要指定的位置，也就是当我们要指定某个点的坐标位置时我们可以使用它来进行定位。直接在命令行中输入“.x”.“y”“.z”即可调用坐标过滤器；它通常与对象捕捉功能一起使用，有利于快速提取对象的坐标数据。

　　2.适用情况

　　我们在在能够通过捕捉特殊点确定点位置的情况下可以优先考虑坐标过滤器，可以达到事半功倍的效果。

　　3.坐标过滤器的注意事项

　　（1）坐标过滤器采集到的坐标只能使用一次，之后再次使用需要重新采样；

　　（2）只有在程序提示输入点时坐标过滤器才会生效（若在命令状态下直接使用坐标过滤器会导致显示错误信息）。

　　4.关于它的使用方法

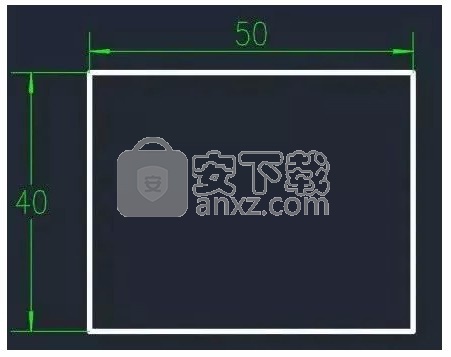

　　下面以在方形中绘制直径为24的圆为例，给大家讲讲使用方法：

　　1.在命令行中输入“C”，调出绘圆命令，当提示指定圆心时，输入“.x”；

　　2.在命令行输入“MID”，选择矩形下方位置的水平线，捕捉X方向上的坐标值；

　　3.再次在命令行输入“MID”，选择矩形左侧的垂直线，捕捉Y方向上的坐标值，这时会发现圆心已经自动捕捉到了图形中心。

　　4.输入圆的半径数值12，直径为24的圆就绘制好啦！

　　CAD文字标注的用法

　　文字标注在CAD中是用来干什么的呢？下面为大家介绍一些文字标注的使用方法！

　　1.我们先打开CAD软件，在绘图区域添加文字标注。

　　2.输入“LE”命令，回车。

　　3.然后，根据提示指定第一个引线点，这个操作需要判断是否需要引线。

　　4.完成上步操作回车后，这里我们需要输入文字宽度。

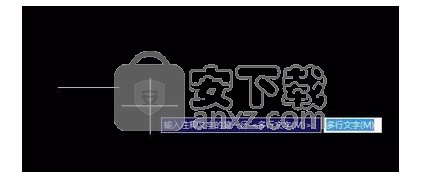

　　5.选择是否为多行文字，这个需要根据输入的标注内容有多少来选择，回车。

　　6.然后，可以打开文字格式的小框，这时候也可以在引线后面直接输入标注内容。

　　7、选择内容后，还可以修改标注内容的字体、大小和颜色等信息。

　　8、全部完成后点击确定。如果想要继续修改则可以直接右键选择编辑多行文字进行再次编辑。

　　wipeout命令在CAD的用法

　　wipeout命令就是创建一个块面，来遮盖其他图层的，在CAD中，一个图形如何整体覆盖其他图形呢？我们在CAD绘制的图形时，往往是以线条形式绘制，不可能实现整体整面覆盖的功能。

　　下面我们就通过举例来介绍wipeout命令的用法，希望能帮助到小伙伴们！

　　1.首先，我们打开CAD软件。

　　2.下图是一个三角形和矩形。我们需要将三角形覆盖矩形，就得构造出一个三角形的面来覆盖矩形。

　　3.我们用wipeout命令创建一个整体覆盖面，在命令栏中输入wipeout,回车，将三角形重新绘制一遍。效果如下图：

　　4.输入 wipeout回车 F 回车 off/on 可关闭 或打开wipeout 绘制的线段。绘制圆形的图层可wipeout功能采用多线段绘制，放大缩小就可以了。

　　ps：

　　1.如果想用矩形遮盖三角形方法也是一样的。

　　2.多重wipeout图层可选择前置后置调节。

　　CAD栏选的使用方法

　　在CAD中栏选我们如何巧用它呢？CAD对象常用的选择方法包括点选、窗口选择、窗交选择、栏选、圈围、圈交以及快速选择。下面给大家介绍一些栏选使用方法。

　　栏选图形是指在选择图形时拖拽出任意折线，凡是与折线相交的图形对象均会被选中。

　　1.我们在命令行输入F——回车——指定栏选点。如图，我们需要通过栏选选中图中的矩形。

　　2.在命令行输入F并回车后，鼠标会拉出一条直线，控制直线使得与矩形相交，如下图:

　　3.完成后得到的效果如下图。

常见热键

　　CAD快捷键命令大全

　　别名（快捷键） 命令 中文

　　符号键（CTRL开头）

　　CTRL+1 PROPCLOSEOROPEN 对象特性管理器

　　CTRL+2或4 ADCENTER 设计中心

　　CTRL+3 CTOOLPALETTES 工具选项板

　　CTRL+8或QC QuickCalc 快速计算器

　　控制键

　　CTRL+A AI_SELALL 全部选择

　　CTRL+C或CO/CP COPYCLIP或COpy 复制

　　CTRL+D或F6 COORDINATE 坐标

　　CTRL+E或F5 ISOPLANE 选择不同的等轴测平面

　　CTRL+H或SET SETvar 系统变量

　　CTRL+K hyperlink 超级链接

　　CTRL+N或N New 新建

　　CTRL+O OPEN 打开

　　CTRL+P PRINT 打印

　　CTRL+Q或ALT+F4 Quit或EXIT 退出

　　CTRL+S或SA QSAVE或SAve 保存

　　CTRL+T或F4/TA TAblet 数字化仪初始化

　　CTRL+V PASTECLIP 粘贴

　　CTRL+X CUTCLIP 剪切

　　CTRL+Y REDO 重做

　　CTRL+Z U 放弃

　　CTRL+[ Cancels

　　组合键

　　CTRL+SHIFT+A或G Group 切换组

　　CTRL+SHIFT+C copybase 使用基点将对象复制到

　　CTRL+SHIFT+S saveas 另存为

　　CTRL+SHIFT+V pasteblock 将

　　CTRL+ENTER 要保存修改并退出多行文字编辑器

　　功能键

　　F1 HELP 帮助

　　F2 PMTHIST 文本窗口

　　F3或CTRL+F OSNAP 对象捕捉

　　F5或IS

　　F7或GI GrId 栅格

　　F8 ORTHO 正交

　　F9 SNAP 捕捉

　　F10 Zwsnap 极轴

　　F11 TRACKING 对象捕捉追踪

　　F12 CMDBAR 命令条

　　换挡键

　　ALT+F6或CTRL+TAB 打开多个图形文件，切换图形

　　ALT+F8 VBA

　　ALT+F11 VBA

　　首字母

　　A Arc 圆弧

　　B Block 创建块

　　C Circle 圆

　　D Ddim 标注样式管理器

　　E Erase 删除

　　F Fillet 圆角

　　L Line 直线

　　M Move 移动

　　O Offset 偏移

　　P Pan 实时平移

　　R Redraw 更新显示

　　S Stretch 拉伸

　　W Wblock 写块

　　Z Zoom 缩放

　　前两个字母

　　AL ALign 对齐

　　AP APpload 加载应用程序

　　AR ARray 阵列

　　BA BAse 块基点

　　BO或BPOLY BOundary 边界

　　BR BReak 打断

　　CH CHange 修改属性

　　DI DIst 距离

　　DO DOnut 圆环

　　DV DView 命名视图

　　DX DXfout 输入DXF文件

　　EL ELlipse 椭圆

　　EX EXtend 延伸

　　FI FIlter 图形搜索定位

　　HI HIde 消隐

　　ID IDpoint 三维坐标值

　　IM IMage 图像管理器

　　IN INtersect 交集

　　LA LAyer 图层特性管理器

　　LI或LS LIst 列表显示

　　LW LWeight 线宽

　　MA MAtchprop 特性匹配

　　ME MEasure 定距等分

　　MI MIrror 镜像

　　ML MLine 多线

　　MS MSpace 将图纸空间切换到模型空间

　　MT或T Mtext或mText 多行文字

　　MV MView 控制图纸空间的视口的创建与显示

　　OR ORtho 正交模式

　　OS OSnap 对象捕捉设置

　　OP OPtions 选项

　　OO OOps 取回由删除命令所删除的对象

　　PA PAstespec 选择性粘贴

　　PE PEdit 编辑多段线

　　PL PLine 多段线

　　PO POint 单点或多点

　　PS PSpace 切换模型空间视口到图纸空间

　　PU PUrge 清理

　　QT QText 快速文字功能的打开或关闭

　　RE REgen 重生成

　　RO ROtate 旋转

　　SC SCale 比例缩放

　　SE SEttings

　　RM ddRModes

　　SL SLice 实体剖切

　　SN SNap 限制光标间距移动

　　SO SOlid 二维填充

　　SP SPell 检查拼写

　　ST STyle 文字样式

　　SU SUbtract 差集

　　TH THickness 设置三维厚度

　　TI TIlemode 控制最后一个布局（图纸）空间和模型空间的切换

　　TO TOolbar 工具栏

　　TR TRim 修剪

　　UC UCsman 命名UCS

　　VS Vsnapshot或Vslide 观看快照

　　WE WEdge 楔体

　　XL XLine 构造线

　　XR XRef 外部参照管理器

　　前三个字母

　　APE APErture 设置对象捕捉靶框的大小

　　CHA CHAmfer 倒角

　　DIM DIMension 访问标注模式

　　DIV DIVide 定数等分

　　EXP EXPort 输出

　　EXT EXTrude 面拉伸

　　IMP IMPort 输入

　　LEN LENgthen 拉长

　　LTS LTScale 线型的比例系数

　　POL POLygon 正多边形

　　REN REName 重命名

　　PRE PREview 打印预览

　　REC RECtangle 矩形

　　REG REGion 面域

　　REV REVolve 实体旋转

　　RPR RPRef 渲染配置

　　SCR SCRipt 运行脚本

　　SEC SECtion 实体截面

　　SHA SHAde 着色

　　SPL SPLine 样条曲线

　　TOL TOLerance 公差

　　TOR TORus 圆环体

　　UNI UNIon 并集

　　两个字母（间隔）

　　TM TiMe 时间

　　TX或DT TeXt

　　VL VpLayer 控制视口中的图层显示

　　RI ReInit 重新加载或初始化程序文件

　　RA RedrawAll 重画

　　RR RendeR 渲染

　　WI WmfIn Windows图元文件

　　WO WmfOut 输出wmf

　　TO TbcOnfig 自定义工具栏

　　LT LineType 线型管理器

　　BM BlipMode 标记

　　DN DxfiN 加载DXF文件

　　HE HatchEdit 编辑填充图案

　　IO InsertObj OLE对象

　　三个字母（间隔）

　　DST DimSTyle 标注样式

　　DAL DimALigned 对齐标注

　　DAN DimANgular 角度标注

　　DBA DimBAseline 基线标注

　　DCE DimCEnter 圆心标记

　　DCO DimCOntinue 连续标注

　　DDI DimDIameter 直径标注

　　DED DimEDit 编辑标注

　　DLI DimLInear 线性标注

　　DOR DimORdinate 坐标标注

　　DJO DimJOgged

　　JOG

　　DOV DimOVerride 标注替换

　　DRA DimRAdius 半径标注

　　DJL DimJogLine 折弯线性

　　IAD ImageADjust 图像调整

　　IAT ImageATtach 附着图像

　　ICL ImageCLip 图像剪裁

　　无规律的个别

　　X eXplode 分解

　　H或BH bHatch 图案填充

　　I ddInsert或INSERT 插入块

　　LE qLEader 快速引线

　　AA AreA 面积

　　AD AttDisp 属性

　　AX AtteXt 属性提取

　　3A 3dArray 三维阵列

　　3F 3dFace 三维面

　　3P 3dPoly 三维多段线

　　VP ddVPoint 视图预置

　　UC ddUCs 命名UCS及设置

　　UN ddUNits 单位

　　ED ddEDit 编辑

　　ATE ddATtE或ATTEDIT 单个编辑属性

　　ATT ddATTdef 定义属性

　　COL setCOLor 选择颜色

　　INF INterFere 干涉

　　REA REgenAll 全部重生成

　　SPE SPlinEdit 编辑样条曲线

　　LEAD LEADer 引线

　　DIMTED DIMTEDit 编辑标注文字

　　CLIP xCLIP 外部参照剪裁

　　RMAT MATERIALS 材质

　　EDITGB BACKGROUND

　　RENDERFULL FULLRENDER 完全渲
