　　ARES Map 2019.2 SP2是一款非常实用且功能强大的CAD软件，该程序内置了GIS启用功能模块，该程序是由Esri(ArcGIS Online)提供支持，该Esri是GIS技术的全球领导者，也是基于Graebert流行的基于DWG的CAD平台ARES Commander赢得了超过700万专业人员的信任；使用它，用户可以将GIS智能添加到您的CAD工程图中坐标系，同时还支持将Esri提供的系统列表中的GIS坐标系添加到任何DWG图纸中，以使CAD文件与世界其他地方对齐；新版本增加了新建图层管理器选项：新建视口冻结使您可以创建最初冻结在布局图上所有现有视口中的图层；新增合并图层，可以将一个或多个图层合并到目标图层，支持将一个或多个图层合并到目标图层，支持围绕指定的枢轴点以连续运动的方式在3D空间中旋转视图，允许用户在3D空间中以交互方式查看模型，而无需限制滚动；可以围绕假想的垂直轴左右旋转模型的视图，需要的用户可以下载体验

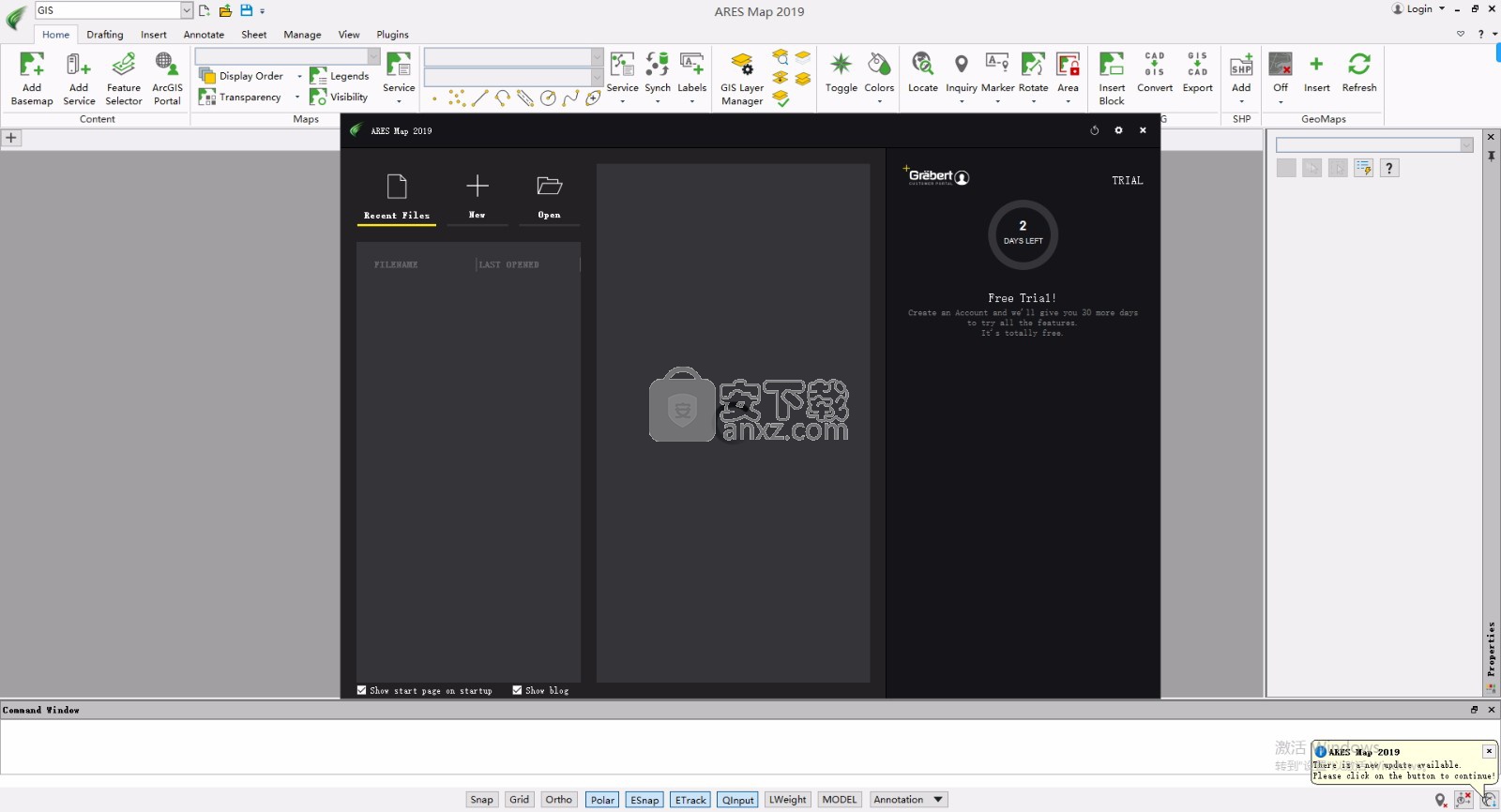

软件功能

　　ARES Map是使用ArcGIS Online /的组织的理想CAD解决方案/是否需要根据实际CAD数据更新GIS系统或要将CAD数据导入GIS系统：ARES Map为您提供生产力驱动型专为您量身定制的环境。

　　适用于平板电脑和智能手机的一整套2D设计和注释工具

　　优化的工作流程：使ARES Touch和ARES Commander之间的文件保持同步

　　使您的图形可以脱机使用

　　可以添加图片注释和语音注释–通过对任何图形进行注释图像或录制音频以与办公室的同事共享

　　将GIS智能添加到您的CAD工程图中

　　使用GIS解决方案的全球领导者Esri的专业地图丰富DWG工程图– ARES Map为您提供了使CAD满足现实世界所需的所有工具。

　　坐标系–数百种投影，几何或垂直系统中的一种-

　　使用Esri服务器或您自己的ArcGIS Online内容中的地图服务和要素服务

　　直接在ARES地图中显示和修改GIS内容

　　批量导入/读取形状文件–并访问和读取ARES Map中包含的所有GIS数据。

软件特色

　　一、地图服务

　　1、连接到Esri的地图服务器，并在您的CAD图纸中为地球上的任何位置添加免费的底图：卫星图像，街道地图，地形图等

　　2、添加多个地图，它们将与实际坐标一起准确定位

　　3、定位：搜索任何地方或地址，以获取所需的确切地图

　　4、管理地图的透明度和绘制顺序以叠加或淡入内容

　　5、显示与地图服务关联的图例

　　6、地图服务可以保存并重新加载或导出为图形中的光栅图像

　　二、坐标系

　　1、将GIS坐标系添加到系统列表中的任何DWG图纸中

　　2、从数百种投影，几何或垂直坐标系中选择

　　3、如果未分配坐标系，则ARES Map将基于加载的第一个GIS服务自动分配默认坐标系

　　三、特色服务

　　1、添加多个地图，它们将与实际坐标一起准确定位

　　2、定位：搜索任何地方或地址，以获取所需的确切地图

　　四、属性和标签

　　1、要素服务实体不仅包含几何图形，还包含可从ARES Map的属性面板显示和编辑的属性

　　2、ARES Map维护您GIS信息的完整性，只能根据GIS管理员定义的属性字段定义和约束来修改属性：命名值，范围

　　3、标签可帮助您使用从要素服务属性中提取的文本信息为工程图注释，即使未加载要素服务也可保留在工程图中

安装步骤

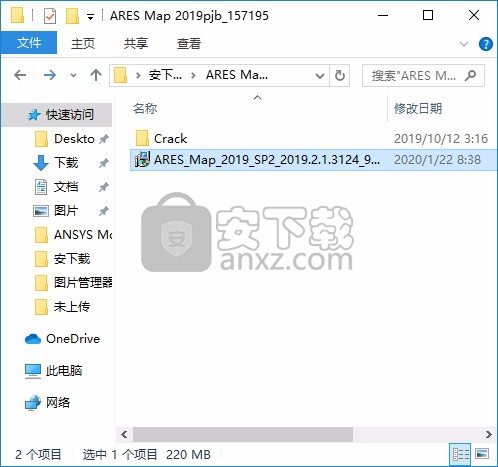

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

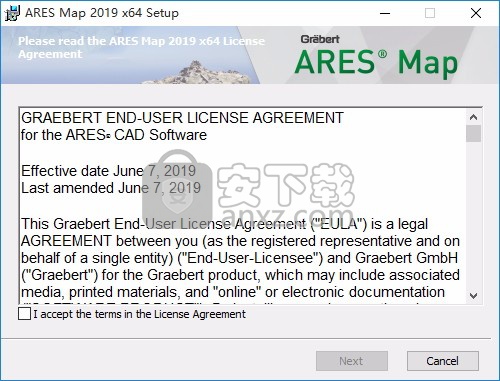

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

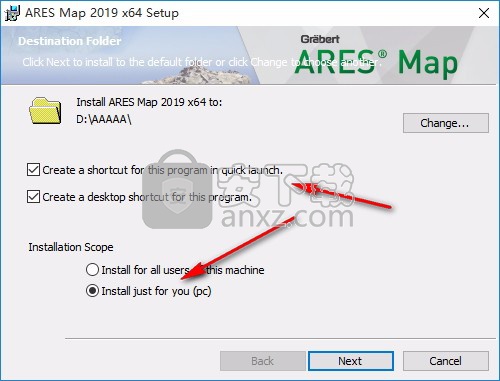

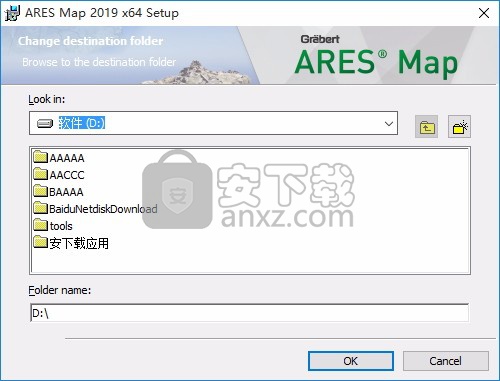

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

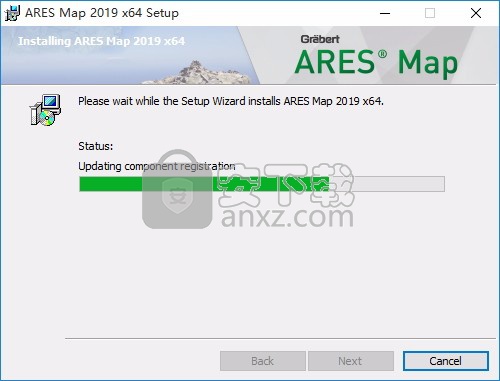

　　6、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

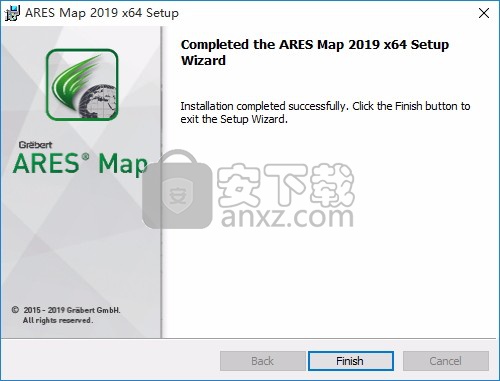

　　7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

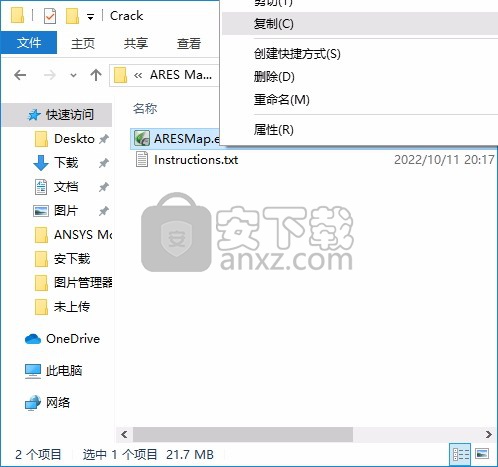

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

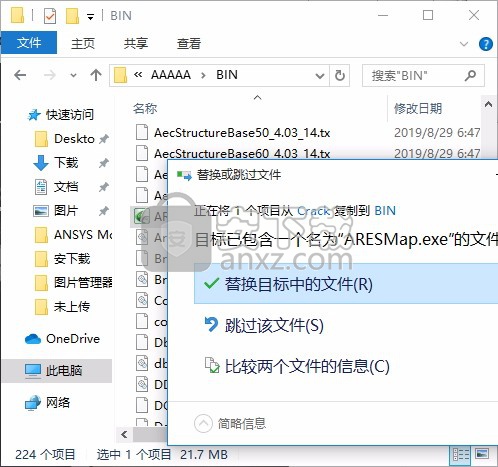

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中替换源文件

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　使用GIS_AssignCS命令将坐标系（CS）分配给当前图形。

　　使用“分配”工具将坐标系（CS）分配给当前图形。

　　您使用的坐标系与图形一起存储。坐标系规范存储在投影文件（.prj类型的文件）中。

　　一次只能分配一个坐标系。

　　分配坐标系：请执行以下任一操作：在状态栏上，单击。键入GIS_assignCS。

　　在状态栏上，单击。

　　在对话框中，从列表中选择一个坐标系。

　　您可以选择：G-地理坐标系，P-投影坐标系，V-垂直坐标系

　　注意：您可以通过指定逗号分隔的关键字来过滤列表。

　　单击分配。

　　在对话框中，选择一个投影文件（.prj）。您可以选择：地理坐标系，投影坐标系，垂直坐标系，单击打开。

　　您可以将ArcGIS Online提供的Esri底图中的选定地图添加到当前图形中。

　　您可以将地图或要素服务添加到工程图（带有或不带有底图的上下文）。

　　地图服务和要素服务使ARES Map内的地图，要素和属性数据可用。 它们在ArcGIS服务器上发布，并且可以作为基于Web的服务使用。

　　只能查看地图服务，而要素服务则允许您查询和编辑要素。

　　您可以使用URL将地图服务和要素服务添加到当前图形。

　　您可以登录ArcGIS Portal，该门户使您可以通过地图和应用程序在整个组织中共享和组织信息。

　　使用GIS_AddBasemap命令可将ArcGIS Online提供的Esri底图中的选定地图添加到当前图形中。

　　使用“添加底图”工具可以将ArcGIS Online提供的Esri底图中的选定地图添加到当前图形中。

　　您可以选择最适合您的应用程序的底图。

　　底图是只读的。

　　“ ArcGIS Online”包括一组底图，这些底图为我们的世界和工作环境提供了参考地图。这些地图是根据权威数据提供者社区中提供的最佳可用数据构建的，并以多种制图样式显示。这些地图旨在强调从物理到政治，我们对世界的看法各不相同。” （ArcGIS Online网站）

　　要将底图添加到工程图：

　　注意：开始之前，请确保已将GIS坐标系分配给工程图。

　　在功能区上，单击“主页”>“内容”>“添加底图”。

　　在功能区上，单击GIS> GIS地图>添加底图。

　　如果尚未将GIS坐标系分配给图形，请在显示的消息窗口中单击“分配”。请参阅分配坐标系。

　　在对话框中，从地图库中选择一个底图。

　　单击添加。

　　所选类型的地图将添加到当前图形中。

　　如果要插入另一个地图，请根据需要重复步骤3。

　　单击关闭。

　　如果您选择了多个地图，则第一个选择的地图位于所有其他地图的上方，而最后一个选择的地图位于所有其他地图的下方。

　　要在加载的地图之间切换：

　　在“ GIS功能区”选项卡上的“地图”面板中，从面板顶部的下拉列表中选择一个底图名称。

　　分配坐标系：

　　在功能区上，单击“主页”>“ GIS地图”>“添加底图”。

　　如果尚未将GIS坐标系分配给图形，请在显示的消息窗口中单击“分配”。

　　在对话框中，从表中指定坐标系。

　　单击确定。

　　要管理底图：

　　在功能区上，单击GIS> GIS地图>添加底图。

　　在功能区上，单击“主页”>“内容”>“添加底图”。

　　在对话框中，单击“管理”。

　　使用选项：

　　创建。创建一个新的底图并定义新的底图的属性。

　　编辑。编辑所选底图的属性。

　　去掉。删除选定的地图。

　　重启。恢复默认的地图库。删除的地图将再次可用。

　　背部。返回对话框的添加模式。

　　单击关闭。

　　使用GIS_AddService命令将地图或要素服务添加到当前图形。

　　该命令调用的GIS服务对话框可让您

　　连接到服务器，

　　将地图和要素服务添加到当前图形，以及

　　编辑服务属性。

　　树形视图显示了所有可用的服务。

　　树形视图的根元素表示您连接到的服务器。右键单击根条目可打开用于管理服务器的选项菜单。

　　地图服务

　　特色服务

　　要将服务添加到当前图形：

　　在功能区上，单击主页>内容>添加服务。

　　收集服务信息可能需要一段时间。

　　在“ GIS服务”对话框中，在树视图中单击地图或要素服务。

　　提供有关所选地图或要素服务的信息。

　　在导入选项中，编辑服务属性：

　　在“边界框”中，从“设置于”列表中选择一个选项以设置地图或要素数据的范围：

　　期权边界范围

　　服务初始范围已发布服务的初始范围。

　　服务全部范围已发布服务的全部范围。

　　工程图范围。工程图的范围。您可以使用DrawingBounds命令指定绘图范围。

　　当前视图当前视图的范围。

　　指定范围通过在图形区域中指定左下角和右上角来定义的值。

　　用户定义的您在“边界框”部分的XMin，YMin，XMax和YMax字段中输入的值（请参见下文）。

　　边界框的XMin，YMin，XMax和YMax坐标根据您选择的选项而变化。

　　选择“锁定图形中的指定区域”以将边界框坐标应用于图形边界。

　　可以使用DrawingBounds命令更改图形边界。

　　如果您选择了地图服务：

　　在“更新添加的服务”中，指定何时更新地图服务：

　　选项说明

　　动态地缩放或平移（默认设置），地图都会重新生成。

　　随需应变仅在刷新地图（单击GIS>地图>刷新或键入GIS_RefreshMap）时，才会重新生成地图。

　　在“图像格式”中，指定添加到图形中的地图的栅格文件格式：

　　选项说明

　　PNG32便携式网络图形32（默认）PNG24便携式网络图形24

　　PNG便携式网络图形，JPG联合摄影专家组，TIFF标记图像文件格式，GIF图形交换格式

　　BMP位图图像格式

　　选择或清除透明背景。

　　如果将地图用作透明背景，请在“透明度”中指定透明度（以百分比为单位）。

　　将透明度值设置为0表示没有透明度。最高的透明度是90％。

　　如果选择了功能服务：

　　在“添加功能”中，指定一个选项：

　　选项说明

　　编辑允许要素服务编辑（这是默认设置）。

　　仅查询打开只读的功能服务以进行查询操作

　　这两个选项都维护与服务器的连接以进行同步。

　　单击添加服务。

　　单击关闭。

　　将地图或服务数据添加到特定图层上的图形中。

　　要查看服务详细信息：

　　在功能区上，单击主页>内容>添加服务。

　　在“ GIS服务”对话框中，在树视图中单击地图或要素服务。

　　单击服务详细信息。

　　在对话框中，您将获得诸如以下信息：

　　服务说明，服务器和服务器类型

　　服务能力，服务范围，单击“关闭”以关闭“ GIS服务详细信息”对话框。

　　单击“关闭”关闭“ GIS服务”对话框。

　　要将服务器添加到GIS Services树视图中：

　　在功能区上，单击主页>内容>添加服务。

　　在“ GIS服务”对话框中，单击“添加服务器”。

　　在“ GIS添加服务器”对话框中：

　　在服务器名称中，为服务器指定一个名称。

　　在“服务器URL”中，指定要连接的服务器的URL（例如，http：//services.arcgisonline.com/arcgis/rest/services）

　　选择帐户，如果要与服务器建立帐户连接，请指定用户名和密码。

　　单击确定。

　　服务器名称将添加到“ GIS服务”对话框中树视图的根。

　　要在GIS服务树视图中管理服务器，请执行以下操作：

　　在功能区上，单击主页>内容>添加服务。

　　在“ GIS服务”对话框中，在树视图的根级别上右键单击服务器名称，然后从快捷菜单中单击一个选项：

　　添加服务器：将服务器添加到GIS服务树视图（请参见上文）。

　　删除：从树形视图中删除所选服务器，并断开与服务器的连接。

　　刷新：刷新与所选服务器的连接。

　　属性：打开GIS服务器属性对话框，您可以在其中重命名服务器名称并编辑服务器URL。

　　使用GIS_AddMapServiceByURL命令通过URL将地图服务添加到当前图形。

　　系统将提示您指定服务范围（边界框），这是要在当前图形中显示的地图区域。

　　要使用URL添加地图服务：

　　在命令提示符下键入GIS_AddMapServiceByURL。

　　指定要添加到当前图形的地图服务的URL。

　　指定服务范围的选项：

　　完整范围：已发布服务的完整范围（由提供商定义）。

　　初始范围：已发布服务的初始范围（由提供商定义）。

　　工程图范围：当前工程图的范围。

　　当前视图：工程图当前视图的范围。

　　用户定义的：提示您在图形区域中指定范围的左下角和右上角。

　　程序连接到服务服务器，将指定的地图加载到工程图中，并缩放到指定的范围。

　　使用GIS_ExportMap命令将活动地图服务的当前视图写入图像文件，并用导出文件的参考图像替换图形中的地图服务表示。

　　该地图服务将从地图服务列表中删除。

　　您可以使用此命令包括地图服务区域的图像表示，然后将矢量图形添加到该区域。

　　要导出当前地图服务：

　　在GIS功能区选项卡上的“地图”面板中，单击“当前地图”下拉列表，然后将地图服务设置为要导出。

　　缩放到地图服务区域以导出并在图形中表示为图像。

　　在功能区上，单击主页>地图>服务>导出。

　　在对话框中，导航到要保存文件的文件夹，然后指定图像文件的名称。 从“保存类型”中，根据需要选择图像文件类型（PNG32，PNG24，PNG，JPG，TIFF，GIF或BMP）。

　　活动地图服务将被删除，并由对导出的图像文件的图像引用代替。

　　使用GIS_IdentifyMap命令来识别地图中的要素。

　　在“要素属性”对话框中，选择图层以分析与地图服务关联的要素。

　　识别地图服务功能：

　　在“主页”功能区选项卡上，单击“地图”面板上的“当前地图”下拉列表，然后将地图服务设置为要分析。

　　在功能区上，单击“主页”>“地图”>“标识”。

　　在图形区域中，指定要分析的区域的第一个角。

　　指定对角。

　　在“要素属性”对话框中，从“地图图层”下拉列表中选择一个地图图层。

　　在每个图层名称后面，要素数量显示在方括号中。

　　在表中，将显示具有功能部件ID及其特定属性的功能部件。

　　单击列标题以根据需要对表进行排序。

　　单击关闭。

　　缩放到地图服务功能：

　　在“要素属性”对话框中，从“地图图层”下拉列表中选择一个地图图层。

　　在表格中选择一个或多个功能项目。

　　右键单击，然后单击“缩放到选定的位置”。

　　单击关闭。

　　使用GIS_ToggleMapVisibility命令可以打开和关闭当前地图服务的可见性。

　　使用“可见性”工具可以打开和关闭当前地图服务的可见性。

　　要打开或关闭图形中另一个地图服务的可见性，请使用GIS图层管理器。

　　要打开和关闭地图可见性：

　　从GIS>地图功能区面板的下拉菜单中，选择要控制其可见性的地图服务名称。

　　在功能区上，单击GIS> GIS地图>可见性。

　　在功能区上，单击主页>地图>可见性。

　　您可以为分配给工程图的地图设置透明度。

　　您可以设置图形中使用的地图的透明度。

　　使用“透明度”工具设置分配给工程图的底图的透明度。

　　设置当前地图的透明度：

　　在“主页”功能区选项卡上的“地图”面板中，从下拉列表中选择一个地图服务以将该设置应用到。

　　展开透明度下拉列表。

　　在功能区上，单击GIS> GIS地图>透明度。

　　在功能区上，单击主页>地图>透明度。

　　从列表中选择透明度的值（从0％到100％）。

　　将透明度值设置为0表示没有透明度。 最高的透明度是90％。

　　使用GIS_Legends命令打开和关闭“图例”调板。

　　使用图例工具打开和关闭“图例”调板。

　　“图例”调板显示了所选地图服务中使用的要素符号。

　　要显示“图例”调板：

　　没有背景色的“图例”按钮表示调色板已隐藏。

　　在功能区上，单击主页>地图>图例。

　　将显示“图例”调板。

　　在功能区上，右键单击并选择“图例”。

　　将显示“图例”调板。

　　从面板上的“地图服务”下拉列表中，选择一个地图服务。

　　将显示“图例”调板。

　　隐藏“图例”调板：

　　具有蓝色背景色的“图例”按钮表示已显示调色板。

　　在功能区上，单击主页>地图>图例。

　　使用GIS_InsertGeoMap命令在当前图层的指定矩形区域中插入地理地图。

　　您可以使用GIS_GeoMapMode命令在插入地图之前指定地图类型。

　　要插入地理地图：

　　注意：开始之前，请确保已将GIS坐标系分配给工程图。

　　请执行以下任一操作：

　　在功能区上，单击“主页”>“ GeoMaps”>“插入”。

　　键入GIS_InsertGeoMaps。

　　如果尚未将GIS坐标系分配给工程图，则可以键入“是”以分配默认坐标系。

　　如果禁用了地理地图类型，请指定地图类型：

　　天线。使用卫星航拍图像。

　　路。使用路线图。道路和要素标签也可见。

　　混合动力车使用添加了路线图的卫星航拍图像。

　　指定地图图像的分辨率：粗，最佳，精细或精确。

　　注意：如果未加载地图图像，请使用“粗糙”选项显示低分辨率图像。

　　指定如何绘制地图：顶部或底部。

　　在图形区域中，指定矩形区域的起点。

　　指定矩形区域的对角。

　　使用GIS_InsertGeoMap命令在当前图层的指定矩形区域中插入地理地图。

　　您可以使用GIS_GeoMapMode命令在插入地图之前指定地图类型。

　　要插入地理地图：

　　注意：开始之前，请确保已将GIS坐标系分配给工程图。

　　请执行以下任一操作：

　　在功能区上，单击“主页”>“ GeoMaps”>“插入”。

　　键入GIS_InsertGeoMaps。

　　如果尚未将GIS坐标系分配给工程图，则可以键入“是”以分配默认坐标系。

　　如果禁用了地理地图类型，请指定地图类型：

　　天线。使用卫星航拍图像。

　　路。使用路线图。道路和要素标签也可见。

　　混合动力车使用添加了路线图的卫星航拍图像。

　　指定地图图像的分辨率：粗，最佳，精细或精确。

　　注意：如果未加载地图图像，请使用“粗糙”选项显示低分辨率图像。

　　指定如何绘制地图：顶部或底部。

　　在图形区域中，指定矩形区域的起点。

　　指定矩形区域的对角。
