Tecplot 360 EX 2019

　　Tecplot 360 EX 2019 R1是一款功能全面且实用性极强的CFD可视化和分析工具，该程序主要是通过tecplot公司针对大数据领域而开发，可以为CFD工程师提供一个可以模拟的平台，它可以有效的解决因为网格尺寸越来越大而导致数据集远程存储的问题，为所有工作人员提供一个拥有高效且正确的工具来分析结果；新版本可以处理大型数据集，支持自动化工作流程并可视化参数结果，用户在使用时可以通过集成的XY，以及应用程序系统中的内置的2D、3D绘图功能模块来快速做出工程决策并传达您的结果；Tecplot在全球拥有成千上万的客户，是领先的后处理工具，也是CFD数据可视化中最受信任的名称

新版功能

　　1、新的TELEMAC装载机。

　　2、新的CONVERGE HDF5装载机。现在，CONVERGE 3.0输出可以直接读取的HDF5文件。只需选择任何post * .h5文件即可直接加载数据，而无需先使用post_convert对其进行转换。这样可以节省时间和磁盘空间。

　　3、RLM许可证管理器已更新至12.4。

　　4、ABAQUS加载程序现在支持2019 ODB文件。

　　5、ANSYS RST加载器现在支持稀疏文件。

　　6、随着时间的推移提取切片的集成更加紧密。该数据>提取>提取切片在时间...菜单选项已被删除。

　　7、支持提取主切片后保存布局不再强制保存数据。

　　8、支持创建，更改和转换数据：使用数学表达式更改数据或创建新数据。存储数学表达式。创建数据的镜像。创建新数据作为现有数据的子集。使用IF()函数编写条件表达式。围绕轴旋转和复制数据。

　　9、支持插值和三角测量：选择线性，反距离和克里金插值。从2D平面中定义的数据点创建三角形集。

　　10、支持离散傅里叶变换(DFT)：将一维有序线性数据转换为频域，以进行可视化和进一步分析。

软件特色

　　一、分析复杂结果

　　1、使用独特的链接功能了解XY，Polar，2D和3D图。

　　2、使用交互式切片，等值面和流跟踪工具进行探索。

　　3、自动提取关键的流动特征，例如涡流芯，冲击表面。

　　4、在具有多个页面的多框架环境中报告和比较解决方案。

　　5、使用视频播放器样式的控件对瞬态解决方案进行动画处理并逐步完成。

　　6、加载Tecplot，FLUENT，PLot3D，CGNS，OpenFOAM，FVCOM，VTU数据以及其他22种CFD，FEA，结构分析和行业标准数据格式。

　　二、使用SZL技术探索十亿个细胞模型

　　1、利用具有多线程功能的多核桌面系统。

　　2、在典型的工程笔记本电脑上快速轻松地分析大型有限元数据集。

　　3、使用SZL格式可显着提高大型有限元数据的性能。183M单元CFD ++解决方案的基准：

　　(1)加载时间快7.3倍。

　　(2)峰值内存使用量减少了93％。

　　(3)文件大小压缩了50％。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

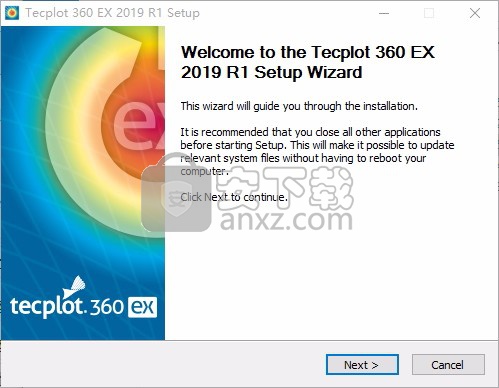

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

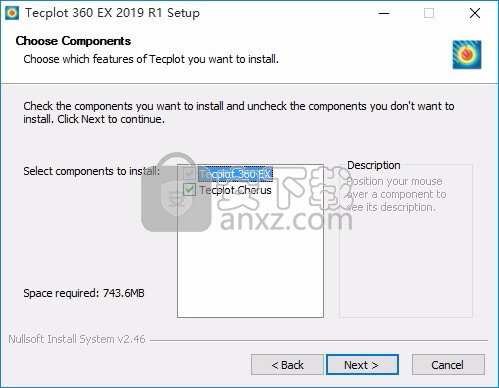

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

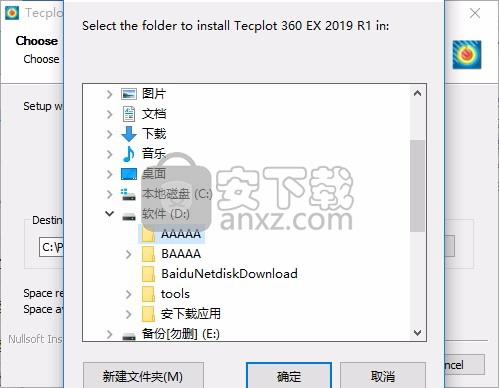

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

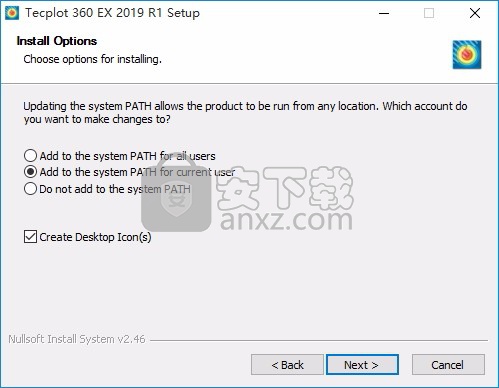

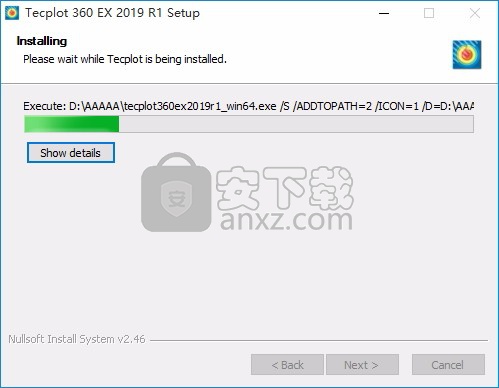

　　5、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

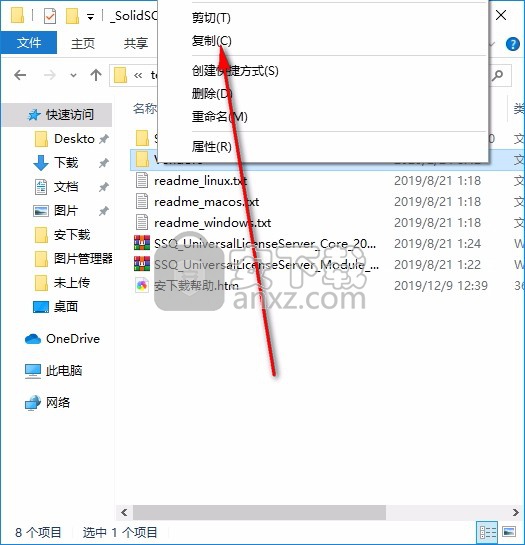

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件"Vendors"文件复制到"SolidSQUAD_License_Servers" 中；

　　2、然后点击运行"install_or_update.bat"安装服务；

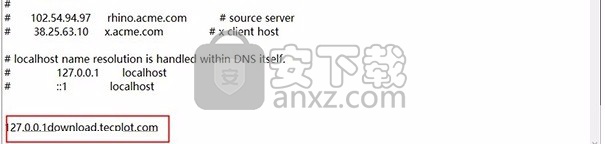

　　3、随后进入“C:\Windows\System32\drivers\etc”以记事本的方式打开“hosts”，将127.0.0.1download.tecplot.com添加进去并保存退出。

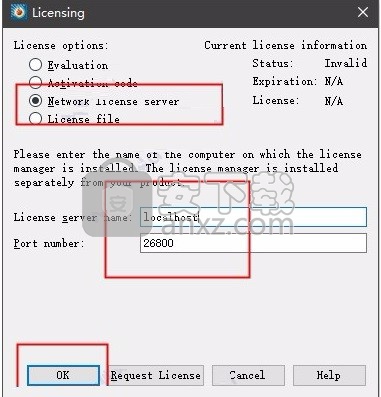

　　4、运行软件，当被问及许可证时，选择“网络许可证”并给出“许可证服务器名称”：

　　用户名：localhost

　　端口：26800

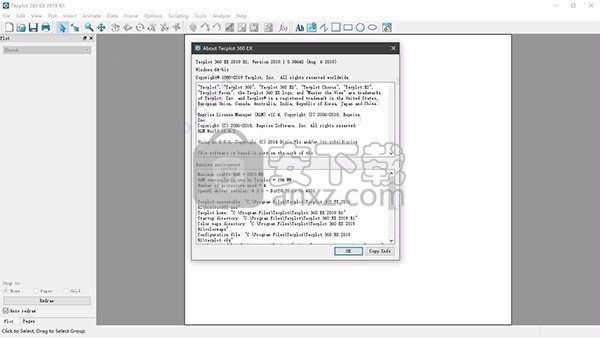

　　5、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

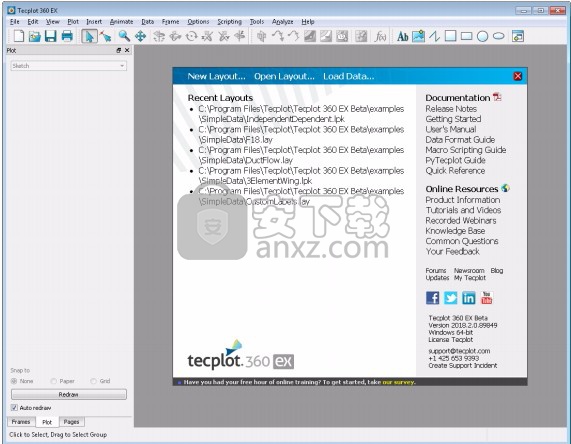

　　启动Tecplot 360 EX时，将显示如下所示的“欢迎屏幕”。您也可以随时选择“视图”>“欢迎屏幕”来打开它（即使在Tecplot 360 EX中处理图时）。

　　“欢迎屏幕”中的链接可帮助您快速开始使用数据和Tecplot 360 EX。

　　顶部的链接是用于创建新布局以及用于打开现有布局和数据文件的链接。

　　左侧部分提供了您最近使用过的布局列表。

　　右列包含指向文档和其他资源的链接，以帮助您充分利用Tecplot 360 EX。

　　右列的最底部是用于联系技术支持的信息，包括支持事件所需的版本和平台信息。

　　打开布局或创建新布局时，“欢迎屏幕”将自动消失。您也可以通过单击右上角的红色X按钮来手动关闭它。如果您在处理绘图时选择了“视图”>“欢迎屏幕”，这将使您返回到现有布局。

　　输入设备

　　Tecplot 360 EX支持以下输入设备：

　　标准鼠标-用于指向，选择和操作工作区中的对象；

　　改变观点；在对话框和边栏中选择字段并操作控件；并使用工具栏或菜单执行操作或命令。大多数鼠标具有多个按钮和滚轮，可快速访问特定功能。

　　输入设备

　　键盘-用于输入数据和文本以及使用菜单快捷键激活命令。与鼠标结合使用，可以在单击或拖动时切换模式。

　　3D鼠标-辅助输入设备，可通过触摸放大，平移和旋转3D直角坐标图。此外，始终活动的3D鼠标不会使您选择鼠标模式，命令或键盘快捷键。因此，3D鼠标可以使您更快地浏览数据并改善使用3D绘图的体验。

　　3D鼠标可用的操作包括：

　　平移-向左或向右推鼠标帽，向上或向下推鼠标，以在屏幕上向左/向右或向上/向下平移图。

　　缩放-朝着您或远离您的方向推鼠标帽以缩放图。缩放时按住Alt键可切换缩放方法。

　　默认缩放方法取决于当前帧的3D视图模式是透视还是正交（请参见第188页的第7-4.6节“三维视图细节”）。此处显示使用3D鼠标和Alt键缩放的结果。

　　旋转-旋转围绕定义的旋转中心，默认情况下为数据中心。但是，旋转轴是相对于屏幕而不是数据。

　　X轴-向前或向后倾斜鼠标帽以围绕屏幕的X轴旋转，如下所示：

　　朝着自己或远离你滚动情节。

　　Y轴-顺时针或逆时针旋转鼠标盖，以围绕屏幕的Y轴旋转，就像在懒惰的苏珊上一样。

　　Z轴-像时钟指针一样，向左或向右倾斜鼠标盖以绕屏幕的Z轴旋转。

　　通过实践，可以同时执行这些操作中的多个操作。不过，起初最好注意一次只调用一个函数。

　　大多数3D鼠标还具有一个或多个按钮，可以使用设备随附的软件将其映射到您经常使用的命令。

　　Tecplot 360 EX支持以下操作（内置于3D鼠标软件中），这些操作可以使用设备软件映射到按钮：

　　适合（与“视图”>“适合曲面”相同）

　　前视图，后视图，顶视图，底视图，左视图和右视图

　　等轴测图1（Tecplot 360 EX默认视图）和2（等距角度180°）

　　Tecplot 360 EX仅在Windows平台上支持3Dconnexion的3D鼠标产品，例如SpaceMouse，SpaceNavigator和SpacePilot系列。

　　推或拉鼠标盖在透视模式下在正交模式下正常（无Alt键）更改视图距离更改视图宽度

　　交替（按Alt键）更改视图宽度更改视图距离如果感兴趣的区域的原点是

　　旋转分配给它。通过设备GUI将“ o”键（方向更改）映射到3D鼠标可以简化工作流程。只需将常规鼠标光标指向感兴趣的区域，然后按方向更改按钮即可。

　　顺时针和逆时针滚动（以90°递增）

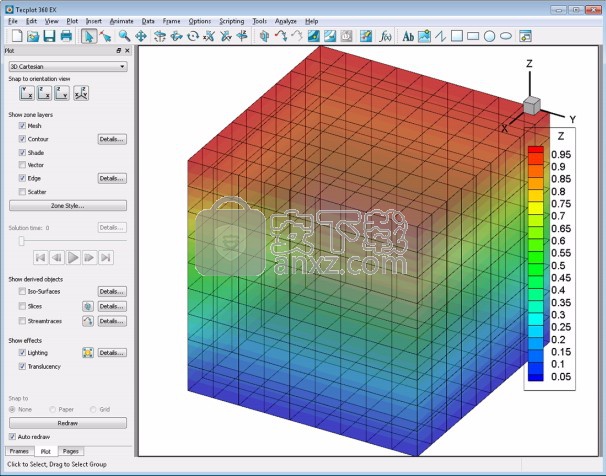

　　界面Tecplot 360 EX界面由五个主要部分组成。

　　菜单栏菜单栏提供对Tecplot 360 EX功能的访问。

　　Tecplot 360 EX的功能分为以下菜单：

　　文件-使用“文件”菜单读取或写入数据文件和绘图布局，以及打印和导出绘图。

　　编辑-使用“编辑”菜单选择，撤消，剪切，复制，粘贴和删除对象，并更改所选项目的绘制顺序。

　　查看-使用“查看”菜单操纵数据显示方式或打开侧边栏或

　　绘图-使用“绘图”菜单来控制绘图的样式。可用的菜单项取决于活动绘图类型（在“绘图”侧栏中选择）。

　　通常，剪切，复制和粘贴文本以外的项目仅在Tecplot 360 EX中有效。但是，您可以复制所选框架的图像或所选文本的文本

　　接口

　　插入-使用“插入”菜单添加文本和几何形状（折线，正方形，矩形，圆形，

　　和省略号）。如果您具有3D区域，则也可以使用“插入”菜单插入切片。如果打印类型设置为2D或3D直角坐标，则可以插入流迹。

　　动画-使用“动画”菜单创建绘图的动画。

　　数据-使用“数据”菜单创建，处理和检查数据。 Tecplot 360 EX中可用的数据处理类型包括区域创建，内插，三角剖分以及变量的创建或更改。

　　框架-使用“框架”菜单创建，编辑和控制框架。

　　选项-使用“选项”菜单来控制Tecplot 360 EX的使用体验，包括标尺，网格和性能。

　　脚本-使用“脚本”菜单播放或录制宏，并访问“快速宏面板”。

　　工具-使用“工具”菜单启动附加组件。

　　分析-使用“分析”菜单检查网格质量，执行积分，生成粒子路径，提取流特征并估计数值误差。

　　帮助-获得有关Tecplot 360 EX功能的帮助，或查看关于对话框，其中包含版本和平台信息。

　　上下文菜单和工具栏在Tecplot 360 EX的许多地方，用鼠标右键单击都会显示一个上下文菜单，

　　使您可以快速访问与所单击内容最相关的操作。通常，这些操作也可以通过其他方式使用，例如使用工具栏按钮，下拉菜单或对话框。

　　在Tecplot 360 EX工作区中，以下对象具有带有指定功能的上下文菜单：

　　框架-更改框架顺序，加载和保存框架样式，框架详细信息

　　轴-轴设置

　　切片-隐藏，编辑切片详细信息，提取切片，切片样式

　　等值面-隐藏，选择变量，编辑等值面详细信息，提取面，更改等值面

　　样式

　　区域-隐藏，停用，区域样式

　　Streamtraces-提取，删除，streamtrace设置

　　3D方向轴-隐藏轴，轴设置

　　线图-停用，复制，更改曲线类型，映射样式，傅里叶变换（当

　　适用），在曲线上显示曲线细节；将曲线详细信息或数据写入文件

　　图例-隐藏，更改框类型，图例设置

　　几何（形状）-更改线条和填充颜色，删除，编辑几何设置。对于折线，您还可以沿线提取数据。

　　文本-更改颜色，剪切，复制，删除，对齐（左，右，居中，顶部，底部），文本设置。

　　使用区域，切片和等值面时，上下文工具栏会出现在上下文菜单上方。您可以使用此工具栏打开或关闭网格，

　　选定的轮廓，矢量，阴影，边缘和半透明层

　　单击图标即可找到对象。 （等值面没有向量层或边缘层。）此外，您可以使用每个图标右侧的下拉菜单来调整每个层的常用样式设置，例如，选择网格的颜色（或选择为其着色的变量）。

　　右键单击XY或极坐标图中的线时，将显示一个不同的上下文工具栏。

　　该工具栏允许您通过单击图标来打开或关闭所选线图的线，符号和错误栏。您还可以使用每个图标右侧的下拉菜单调整这些属性的属性（例如，线条颜色，符号形状或错误变量）。

　　Tecplot 360支持以下数据格式

　　CFD格式： ANSYS，CFX，CGNS，Ensight，FLUENT（.cas，.dat），FLOW-3D，HDF5，OpenFOAM，PLOT3D，Tecplot（.szplt，.plt），TRIX，VTK（.vtu，.vtm）

　　数据格式：逗号或空格分隔的ASCII，Excel（仅Windows），HDF

　　FEA格式： ABAQUS，ANSYS，FIDAP中性，LSTC / DYNA输入文件，LSTC / DYNA，MSC / NASTRAN，MSC / Patran，PTC / Mechanica，SDRC / IDEAS通用，3D Systems STL

　　外部流量系列涵盖了加载数据，生成基本图，切片，水流迹线，等值面，探测以及比较模拟和实验数据，包括对数据进行归一化。这些视频使用来自Onera M6机翼模型的数据。该系列的五个视频包括：

　　加载和处理数据

　　探索CFD解决方案

　　将CFD模拟与实验数据进行比较

　　自动化和宏

　　CFD分析仪和变量计算

　　瞬态数据系列使用具有127个时间步长的风力涡轮机数据集来了解瞬态（基于时间）数据的结构。五个视频介绍了如何生成动画轮廓图，如何随时间提取数据以进行分析以及如何计算其他变量。

　　暂态数据简介

　　通过提取了解瞬态数据

　　傅立叶变换

　　计算变量并使用轮廓颜色截止

　　框架链接

　　比较网格系列通过比较Tecplot 360和Tecplot Chorus中具有相同网格的不同数据集。
