Tecplot 360 EX 2018 r1 32/64位

　　Tecplot 360 EX 2018 R1是一款CFD可视化和分析工具，此版本进行了大量的功能优化，并且集成了大型数据集的高性能，程序分区加载功能减少了常规操作所需加载的数据量，从而为大型数据集（尤其是网络）上的典型工作流提供了更好的性能和更低的内存使用率，用户界面已使用现代UI框架（Qt）进行了改进，以为所有受支持的平台提供本机外观；新版本对任意切片的改进，现在，可以使用切片详细信息对话框中的按钮来逐步调整围绕任何轴的任意切片的方向，支持通过指定法线来定向切片的先前字段已在对话框中移至弹出窗口；优化了方程中的条件表达式，使用数据>更改>指定方程式时，现在可以使用IF函数编写条件表达式；附加数据的改进选项，对于许多装入程序，您现在可以选择追加新数据，或替换共享数据的现有框架或所有框架中的现有数据，并且在后一种情况下，可以选择是否保留打印样式。可用的确切选项取决于加载程序；改进的拖放，现在，您可以将任何受支持的文件类型拖到Tecplot 360窗口中或拖到其图标上以将其打开；改进的文件对话框性能在Windows上，本机文件对话框现在用于更好的性能；需要的用户可以下载体验

软件功能

　　1、CFD分析仪：检查网格质量，执行空间积分，生成粒子轨迹，提取流动特征和估计数值误差。

　　2、功能计算器：计算超过90个网格和流场函数。使用常见的数学运算计算新变量。执行数据规范化。

　　3、集成：集成在线，曲面和体积上。计算体积，面积，流速，力和力矩。应用加权选项来计算总压力。按时区或时间段整合。

　　4、粒子路径：将粒子轨迹整合为稳定和不稳定的流动。计算具有质量和阻力效应的粒子路径。

　　5、特征 提取：检测和提取冲击表面，涡流核心，流动分离和重新连接线。

　　6、误差分析：使用Richardson外推分析估算数值解的精确度。

　　7、有限元分析(FEA)：导出Von Mises应力/应变，主应力/应变和矢量幅度。使用变形和夸大的变形绘制几何图形。动画位移。

软件特色

　　1、完全的CFD/CAE可视化分析

　　Tecplot360EX具有tecplot360的所有功能，使你能在工作电脑上快速地分析复杂的模拟结果，无论模型的大小。在超大结果的分析上，Tecplot360EX的性能比现有提高了30倍，即使对很小的模拟结果，也有2~6倍的提升。

　　2、Tecplot360EX适用于

　　超过5千万网格的模拟结果。

　　计算机受限于可用内存。

　　大型远程数据。

　　多时间步的非稳态模拟。

　　3、CFD/CAE数据分析

　　支持32个CFD、FEA、结构分析和工业标准数据格式。

　　独特的多窗口环境便于使用多个页面来报告和对比结果。

　　使用独有的链接能力来理解XY、极坐标、2D和3D图。

　　视频播放模式控制便于瞬态结果的可视化显示。

　　开发具有交互切面、等值面和。

　　自动抽取流动特征，比如涡核、激波面和其他重要流动特征。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

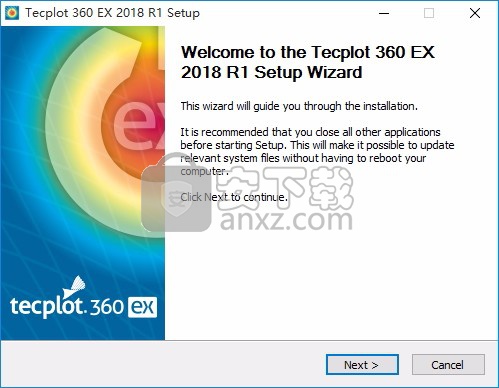

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

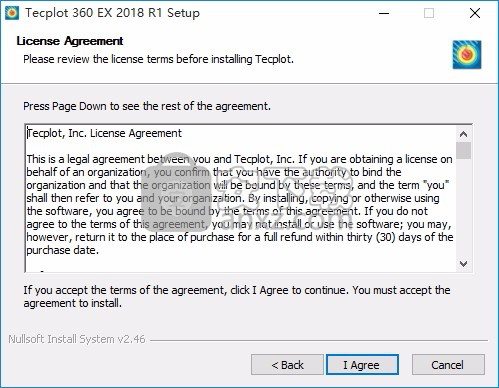

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

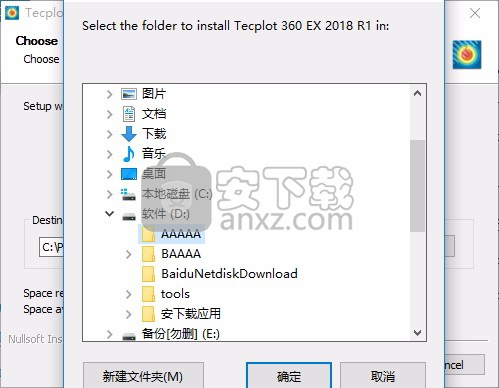

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件“AMPED”复制到软件的安装目录中“C:\Program Files\Tecplot\Tecplot 360 EX 2018 R1\”

　　2、随后进入“C:\Windows\System32\drivers\etc”以记事本的方式打开“hosts”，将127.0.0.1download.tecplot.com添加进去并保存退出。

　　3、到桌面在点击开始出现运行窗口输入“cmd”再次输入“ ipconfig”按下键盘上的回车键，即可查看本机的ip地址，再以记事本的方式打开“tecplotlm.lic”文件，将第一行的地址修改为你的电脑ip地址，端口5053不变，退出保存。

　　4、此时您需要以以管理员身份运行rlm.exe，不要关闭。

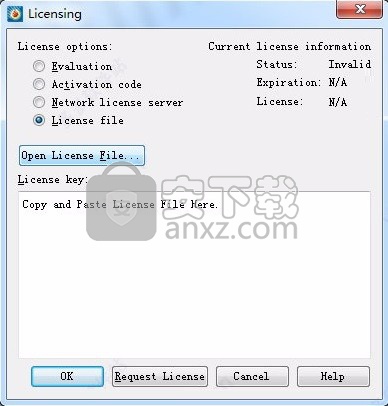

　　5、双击运行软件弹出授权，选择license file，点击open license file。

　　6、在“C:\Program Files\Tecplot\TecRS 2017 R1\AMPED”目录下的tecplotlm.lic文件点击ok。

　　7、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

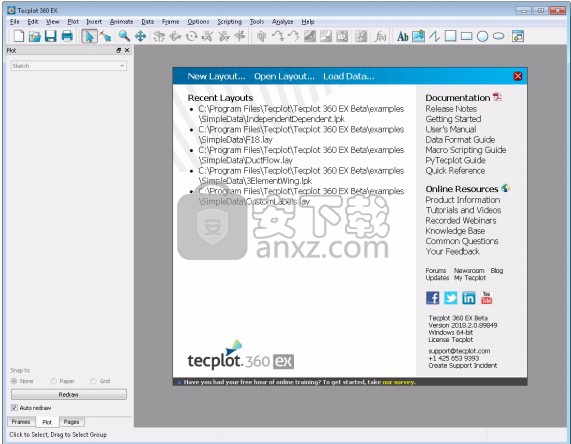

使用说明

　　右键单击几何对象时，将显示“几何”上下文菜单。

　　此菜单允许您剪切，复制，删除对象以及调整线和填充属性。选择多个几何时，也可以调整对象的对齐方式。

　　右键单击Text对象将弹出Text上下文菜单。此菜单允许您剪切，复制，删除对象以及更改对齐方式或打开“文本详细信息”对话框。您还可以调整文本属性，例如粗体，斜体，颜色和文本角度。

　　在某些地方，例如在“映射样式”和“区域样式”对话框中，右键单击是更改显示数据的主要方法。

　　侧边栏

　　Tecplot 360 EX的三个主要侧边栏使您可以轻松访问常用功能：

　　绘图侧栏-包括用于控制绘图外观的控件。

　　页面侧边栏-当前打开的页面列表，允许您在它们之间进行切换，以及

　　创建，重命名和删除页面。

　　框架边栏-当前页面中框架的列表，使您可以轻松管理它们的顺序和其他特征。

　　最初，“图”和“页面”侧栏在工作区的左侧显示为“对接” —附在图区域的左侧。框架侧栏最初是隐藏的，但显示在

　　使用“查看”菜单启用后的工作区。

　　任何可见的侧栏都可以移动到工作区的右侧，甚至可以通过拖动其标题栏将其完全拖出工作区（例如，将其移至另一个显示）。

　　当多个侧边栏停靠在工作区的同一侧时，可以通过两种方式组合它们：

　　选项卡式面板-一次仅显示一个侧栏；出现在侧栏底部的选项卡用于选择要使用的侧栏。这是默认模式。

　　垂直共享空间-两个侧边栏同时可见。您可以拖动两个侧边栏之间的边界以调整每个侧边栏使用的空间比例。

　　使用哪种样式取决于您将第二个侧边栏停靠的位置：拖动到已停靠的侧边栏的顶部或底部以拆分区域，或拖动到中间以将其合并以使用选项卡在它们之间进行切换。

　　在整个Tecplot 360 EX中，其他边栏可用于某些其他功能。例如，“快速宏面板”是一个侧栏，最初显示为停靠在工作区的右侧。如

　　其他侧边栏，则可能会从窗口“撕掉”它或与另一个侧边栏共享空间。 Probe Sidebar是另一个。它显示探测操作的结果。

　　如果有任何侧边栏，可能会关闭。要再次打开它，请从适当的菜单中选择所需的侧边栏，或者右键单击任何侧边栏或菜单栏，然后从菜单栏中选择所需的侧边栏。

　　上下文菜单。

　　绘图侧栏

　　“绘图”侧边栏中可用的控件取决于活动框架的绘图类型。对于2D或3D

　　笛卡尔图类型，您可以显示或隐藏区域图层，区域效果以及从图中导出的对象。对于线图（XY和极坐标），您可以显示或隐藏映射图层。

　　如果当前不可见，则可以从“视图”菜单打开“绘图”侧栏。要自定义您的情节，只需：

　　从“图类型”下拉菜单中选择一种图类型。

　　使用拨动开关可添加或减去“区域图层/地图图层”或“区域效果”或“派生对象”。使用“区域样式/映射样式”对话框，可以通过“简介”显示或隐藏特定绘图图层/映射中的区域，更改区域或区域组的显示方式或更改各种绘图设置来进一步自定义绘图。

　　对于3D笛卡尔图（左）和XY线图（右）显示的图侧边栏。

　　地块类型

　　绘图类型，结合框架的数据集，活动图层及其相关属性，定义了一个绘图。

　　每种图类型代表一个数据视图。有五种可用的绘图类型：

　　3D直角坐标-曲面和体积的3D图。

　　2D直角坐标-垂直和水平轴均取决于的表面的2D图

　　变量（即x = f（A）和y = f（A），其中A是另一个变量）。

　　XY线-笛卡尔网格上自变量和因变量的线图。通常情况下

　　水平轴（x）是自变量，y轴是因变量，y = f（x）。

　　极线-极坐标网格上自变量和因变量的线图。

　　草图-创建没有数据的绘图，例如图纸，流程图和视线图。

　　区域层

　　图层是表示框架数据集的一种方式。完整的图是所有活动图层，轴，文本，几何图形以及添加到图层中绘制的数据中的其他元素的总和。 2D和3D直角坐标图类型的六个区域层是：

　　网格-连接每个网格中数据点的线网格区。

　　等高线-等值线，这些线之间的区域可以设置为等高线泛洪。

　　阴影-用于用纯色为每个区域着色，或为3D表面图添加光源阴影。与“照明”区域效果一起使用时，可以设置“ Paneled”或“ Gouraud”底纹。与半透明区域效果结合使用，可以为绘图创建半透明表面。

　　向量-向量数量的方向和大小。

　　边缘-区域边缘和折痕（用于有序数据）和折痕（用于有限元数据）。

　　散点图-每个数据点位置的符号。

　　区域风格

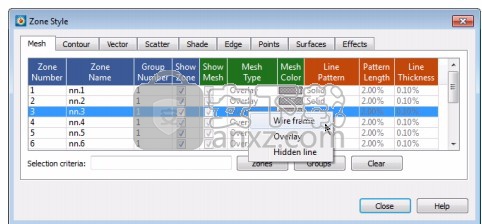

　　选择[区域样式]按钮以启动“区域样式”对话框。 “区域样式”对话框用于自定义已添加到绘图中的区域图层。

　　瞬态控制

　　使用瞬态数据时，只需按一下

　　绘制侧边栏以随着时间推移进行动画处理。活动帧将从当前解决方案时间到最后一个时间步进行动画处理。您也可以拖动滑块以更改绘图的“当前求解时间”。

　　动画控件具有以下功能：

　　跳至起始值。 （键盘：首页）

　　向起始值跳一级。 （键盘：向左箭头）

　　运行“时间详细信息”对话框的“操作”字段所指定的动画。

　　播放动画时，“播放”按钮变为“暂停”按钮。 （键盘：空格键）

　　跳到最终值一步。 （键盘：向右箭头）

　　跳到最终值。 （键盘：结束）

　　使用“详细信息”按钮启动“时间详细信息”对话框。

　　派生对象

　　对于笛卡尔图类型（2D和3D）：切换等值面，切片或来自“绘图”侧边栏的Streamtrace，可将任何或所有这些元素添加到绘图中。为方便起见，切片和流跟踪的工具按钮也出现在这里。

　　区域效果

　　对于3D直角坐标图类型，请使用“图”侧栏打开或关闭照明和半透明。仅阴影和泛洪轮廓曲面图类型受到影响。

　　地图图层

　　图层是表示框架数据集的一种方式。完整的图是所有活动图层，轴，文本，几何图形以及添加到图层中绘制的数据中的其他元素的总和。

　　四个XY线图图层为：

　　线-将一对变量X和Y绘制为一组线段或拟合曲线。

　　符号-一对变量X和Y，作为单独的数据点由您指定的符号表示。

　　条形图-一对变量X和Y，作为水平或垂直条形图。

　　误差线-允许您将误差线添加到绘图中。

　　极地线的两个地图层是：

　　线-一对变量X和Y，作为一组线段或拟合曲线。

　　符号-一对变量，例如X和Y，作为单独的数据

　　您指定的符号所代表的点。

　　选择[映射样式]按钮以启动“映射样式”对话框。 “制图样式”对话框允许您自定义每个绘图图层的样式设置并指定要绘制的点。

　　捕捉模式

　　捕捉模式使您可以轻松地将对象放置在方便的参考点上，无论是在轴网格上还是在工作区图纸上。可以捕捉大多数可移动对象（包括文本，图像，几何形状，框架，轴，图例和方向轴）。区域和折线图中的数据点在调整后也将处于捕捉模式。

　　当使用选择器或调整器选择对象时，或者在文本和几何图形的情况下，最初使用放置这些对象时，“绘图”侧栏中的捕捉控件将变为可用适当的工具。

　　无-不执行捕捉；物体可以自由放置。

　　对齐网格-将对象移动约束到“轴详细信息”对话框的“网格”页面（“图”>“轴”）中定义的轴网格上的整个步骤；

　　对齐到纸张-按照标尺/网格对话框（选项>标尺/网格）中的定义，将对象移动限制到纸张网格上的整个步骤；请参阅网格和标尺设置。这对于精确定位要打印的框架或对文本，几何图形和其他图元的绝对定位很有用。

　　根据绘图类型或要移动的对象的类型，一个或另一个捕捉模式可能不可用。例如，框架无法与网格对齐，因为它包含网格，因此网格移动框架时禁用快照模式。
