　　Maxsurf 20是一款非常实用且受广大用户欢迎的船舶设计和分析解决方案，它主要针对船舶设计而开发，程序系统内置了三维曲面建模体系，可以让用户在工作时更加得心应手；它可以为设计人员提供一个队船体进行模拟的平台，可以通过模拟船体来实现图纸设计，同时还可以把制作的模式以数据的形式输出到生产模块进行商品开发；内置的程序标签功能可以编辑程序标签，支持以自定义SACS系统识别的标签，作为文件命名约定的一部分，为了更改标签的值，只需要单击两次所选内容并开始键入；Bentley提供世界一流的综合软件解决方案，专为满足基础设施专业人员的独特需求而量身定制，无论您的工作跨越多个行业和项目类型还是仅专注于其中一个类别，系统解决方案均可满足您在整个资产生命周期中的工作需要；需要的用户可以下载体验

软件功能

　　1、SEAKEEPER模块：船舶耐波性能分析模块

　　SEAKEEPER是一个综合的耐波性分析和运动预报模块。SEAKEEPER模块运用标准的Strip理论预测船舶运动，可在规定海域，对船舶各种装载情况下船舶重心的典型运动进行预报计算。

　　2、PREFIT模块：空间实体自动拟合模块

　　PREFIT模块提供给设计者一系列的样条和曲面拟合以及精确的边界约束工具，可使拟合过程更加快捷和精确。该模块内置的型值表编辑器可以让设计者预览并修改型值，以便进行拟合工作。对船舶修造企业而言，既可根据船东和设计单位的新造船设计，精确地生成新船整体的三维立体模型，又可根据待修船的实际破损情况，生成局部的修补方案模型。

　　3、SPAN模块：帆船性能分析模块

　　SPAN是专门用于帆船性能分析和预报的模块。帆船由于其在船体线型、航态、推进和操纵方式等方面与其他机动船的差异，使得适用于它的分析方法也比较特殊。SPAN应用类似于IMS VPP的计算理论，根据风的方向及速度，自动搜索计算出帆船相对于不同角度顺风和逆风的平衡运动状态，包括水阻力与风动力的平衡、航速和横倾角等。SPAN的分析结果最后自动生成数据表格并绘制出航速-风的极坐标图线。

　　4、HYDROLINK模块：数据转换模块

　　HYDROLINK是可实现MAXSURF与其他分析系统相互进行静水力计算和分析数据传输的模块。通过HYDROLINK模块，可与MAXSURF之间进行数据相互传输的系统有SHCP，MHCP、IMS VPP、BMT、Microship、USNA、IMSA NURBS、DXF、IGES等。

软件特色

　　动态三维船体模型生成

　　MAXSURF 模块是 MAXSURF 软件包的核心部分。MAXSURF模块包括一整套用一个或多个真正的三维NURBS曲面(而非二维NURBS曲线)，进行三维船体建模的工具，可使船舶设计师快速、精确地设计并优化出各种船舶的主船体、上层建筑和附体型线。

　　船舶阻力及有效马力计算

　　HULLSPEED 模块是估算机动船舶阻力和有效马力的计算程序。HULLSPEED通过自动量取MAXSURF模型中所选择的测量实体，测得计算阻力所需的各种性能参数，同时提供给设计者多种可以选择的船体浮态、理论计算方法、推进系统效率、航速、船壳粗糙度、水特性、空气、附体阻力等参数，设计者可根据具体情况对这些参数进行调整，使计算结果更加准确和可控。

　　船舶水动力性能计算分析

　　HYDROMAX是一个功能强大的完整和破损情况下的稳性分析模块。其主要分析计算功能包括：各种载况下的重量重心数据统计计算、平衡浮态计算、特种工况（下水、进坞、搁浅等）计算、舱室定义和划分、舱容计算、静水力计算、稳性插值曲线计算、标准稳性校核、 大倾角稳性校核、破舱稳性校核、极限重心高度计算、总纵强度校核等。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

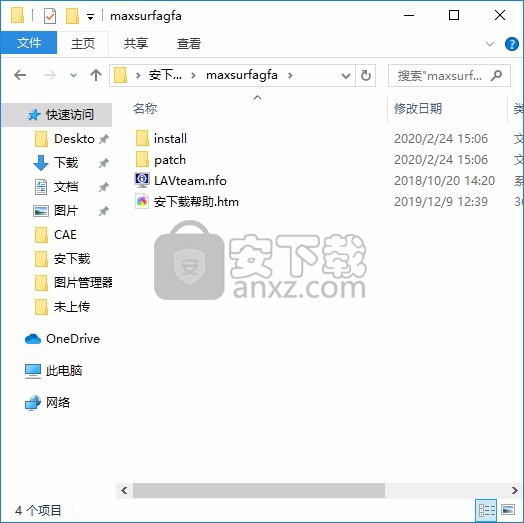

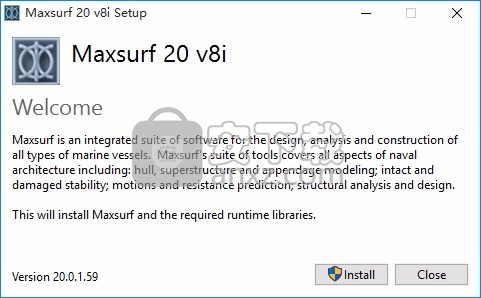

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

　　4、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

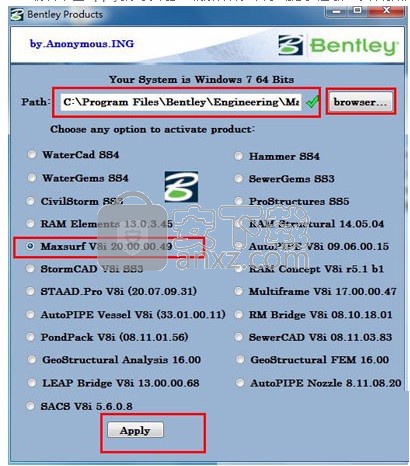

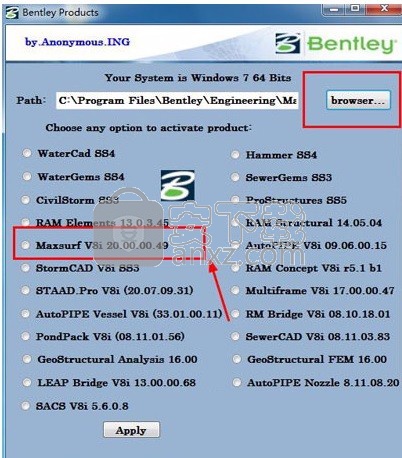

　　1、程序安装完成后，先不要运行程序，打开安装包，运行文件夹内的文件，单击browse，然后选择Maxsurf 20 V8i文件夹

　　2、根据您的电脑系统选择对应的64位，然后就可以进行程序

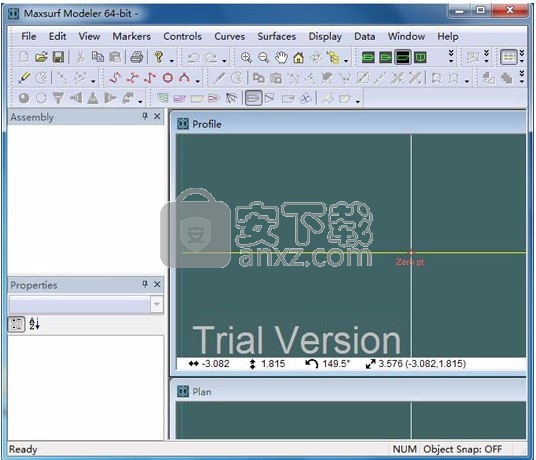

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　使用分析生成器设置分析运行文件

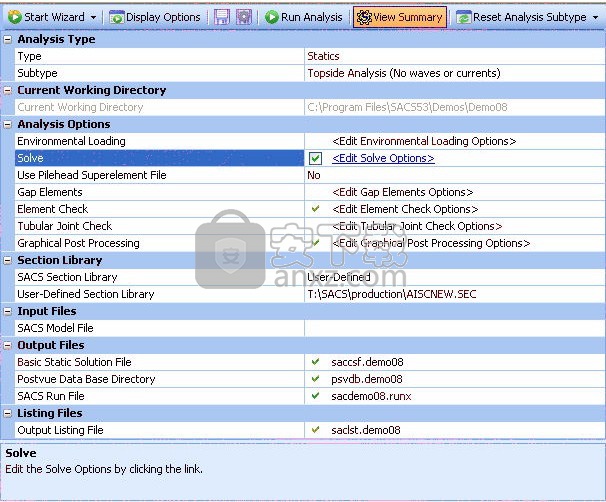

　　要开始创建运行文件，请按“启动向导”按钮，然后将显示一个对话框以选择分析类型和分析子类型。然后，将指导您完成设置分析选项并根据所选分析类型的要求选择输入文件的过程。

　　可以通过单击模块项目右列中的超链接项目来编辑“分析选项”类别下列出的每个模块，如上图所示，使用“ <编辑求解选项>”。

　　环境负荷选项

　　对于“分析选项”类别项目，该项目的“编辑”选项旁边有一个复选框，允许用户选择运行此模块。

　　在“环境负荷”选项中选择了LDOPT输入线的可用替代。通过单击“分析选项”类别下“环境负荷”项上的“超链接”项“ <编辑环境负荷选项>”，可以访问这些选项。

　　SACS解决方案

　　单击“分析选项”按钮，也可以在“分析选项”对话框中选择分析选项。 OPTIONS和LDOPT输入行中的分析选项可能会被覆盖。这些覆盖功能有助于使用不同的分析选项重新运行单个分析类型，而无需用户编辑模型文件来更改选项。在“常规”，“报告”和“元素检查”选项卡上选择了“选项”输入行的可用替代功能。

　　通过单击“分析选项”类别下“解决”项目上的“超链接”项目<编辑解决选项>，可以访问这些选项。

　　分区库

　　截面库类别允许用户选择用于此分析的截面库。

　　输入文件

　　输入文件类别包含基于所有分析选项和已选择的输入文件的此分析类型所需的输入文件的列表。选择输入文件后，分析生成器将处理可能影响其他输入文件和选项要求的所有选项所包含的数据。

　　输出文件和清单文件

　　输出文件类别包含为当前配置的分析运行文件创建的输出文件的列表。该类别中的项目在文件名旁边具有绿色复选框，可用于选择在分析运行后保留还是删除此输出文件。

　　执行分析

　　要在分析生成器中运行配置的分析，请单击“分析生成器”工具栏上的“运行分析”按钮。

　　重置分析类型和子类型

　　Analysis Generator工具栏允许您重置分析状态。此功能有两个选项，包括将“分析类型”重置为初始状态“无”，以及在初始选择时将当前选定的“分析子类型”重置为默认状态。

　　1.将分析类型重置为“无”，将启动应用程序时的整个Analysis Generator重置为空白状态。

　　2.重置“分析子类型”会将当前选定的分析子类型设置为初始状态，在首次选择时将所有输入文件和分析选项重置为初始状态。

　　显示选项

　　“显示选项”工具栏按钮显示当前所选分析类型的“分析选项”，并允许用户选择要运行的模块以及调整每个模块可用的任何选项。

　　“显示选项”工具栏按钮显示当前所选分析类型的“分析选项”，并允许用户选择要运行的模块以及调整每个模块可用的任何选项。

　　设置分析配置模板

　　将分析配置模板另存为...

　　分析配置模板允许用户设置部分运行文件，以更有效地设置后续分析。 配置模板允许用户保存运行文件模板，而无需指定所有输入数据，只需指定用户希望成为特定分析类型的新默认设置的信息即可。

　　首先，选择要设置的分析类型，然后对分析选项，输入文件等进行所需的更改。然后单击“将分析配置模板另存为...”按钮，如上所示。 这会将.runcfg文件保存到当前目录，然后可以将其共享和存档，作为所选分析类型的新默认值。

　　位于主应用程序工具栏上的功能是可以设置用于过滤文件视图的当前文件ID，以及设置要由分析生成器创建的输出文件的默认名称。 运行Analysis Generator向导时，此字段中包含的值将用于设置输出文件名。

　　在此工具栏上还有一个按钮，称为“重置输出文件过滤器ID”。 在完全设置分析之后，可以使用此功能将输出文件名更新为新输入的文件ID。 这将自动重置所有输出文件的名称和当前配置的分析运行文件的列表文件。

　　SACS报告数据库

　　数据库–报告数据库是SACS用户可以使用SACS Executive生成的SQLite3数据库。该数据库的目的是存储分析结果，以便用户以后可以查询特定的结果和报告。生成数据库的选项标记为“ SACS报告数据库”，并显示在执行人员的分析生成器的“分析选项”部分中（请参见图1）。

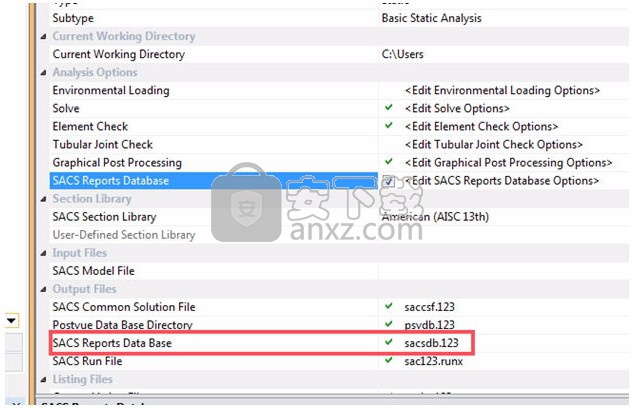

　　图1：选中“ SACS报告数据库”框，以便在分析过程中生成报告数据库。

　　创建–要创建报告数据库，请首先在分析生成器中选择一个受支持的分析类型和子类型。当前支持以下类型：

　　1.基本静态分析

　　2.顶部静电

　　3.线性静态PSI

　　4.线性静态GAP

　　5.大挠度

　　6.极限波

　　7.运输惯性载荷（吨）

　　接下来，找到“ SACS报告数据库”选项，并确保选中该复选框，这将允许创建该复选框。如果要更改输出数据库的默认名称，可以在Analysis Generator的“输出文件”部分中进行更改（图1，红色框）。

　　现在，当您运行分析时，将创建SQLite3数据库并将其与“输出文件”部分中提供的文件名一起存储。

　　报告– SQLite3查看器将允许用户查看在分析运行期间SACS已存储的数据。使用用于SQLite3的ODBC驱动程序，您可以使用Excel之类的程序访问数据，并在电子表格中显示数据。通过在Excel中查看数据，您将能够对列中列出的数据进行排序和过滤。*

　　安装SQLite3 ODBC驱动程序

　　尽管有几种免费的ODBC驱动程序可从Internet下载，但是本文档中的示例使用一个可从以下URL获取的示例：

　　下载后，只需运行可执行文件并按照屏幕上的说明进行操作。

　　将Excel连接到SACS报告数据库

　　下面介绍将Excel 2007连接到SACS报告数据库。较新版本的Excel以类似的方式工作。打开Excel后，选择功能区栏顶部的“数据”选项卡。然后在“获取外部数据”部分中，选择“来自其他来源”选项。从那里选择From Microsoft Query，然后将显示Choose Data Source对话框（图2）。

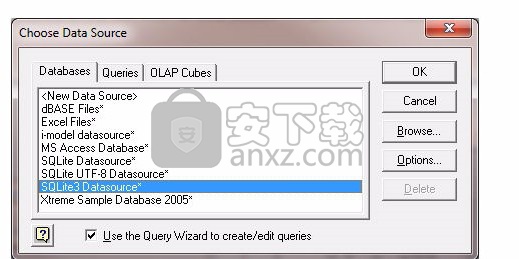

　　图2：选择“来自Microsoft Query”选项后显示的对话框。

　　接下来，选择SQLite3 Datasource *选项并单击OK，将出现SQLite3 ODBC Driver Connect对话框（图3）：

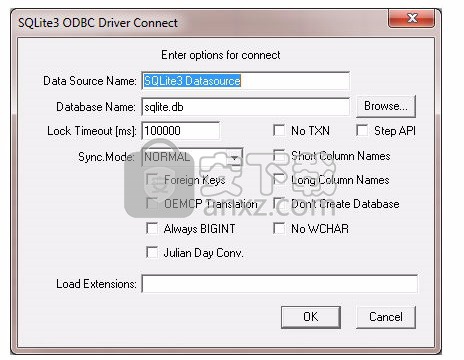

　　图3：“ SQLite3 ODBC驱动程序连接”对话框。在此处选择SACS报告数据库。

　　通过单击“浏览...”按钮，您将能够选择使用SACS报告数据库文档中概述的步骤生成的数据库。选择它之后，单击“确定”继续。

　　此时，将出现“查询向导”窗口（图4）。使用此对话框，可以通过选择表名称并单击“>”按钮来选择要显示的整个数据表，也可以通过使用“可用表和列”框中的“ +”扩展每个表中的可用数据字段。并仅选择特定的字段/列。

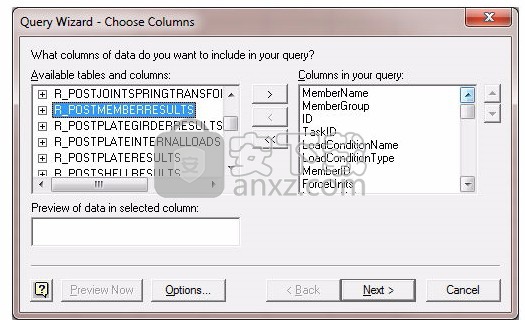

　　图4：已选择POSTMEMBERRESULTS表，其字段/列显示在对话框的右侧。

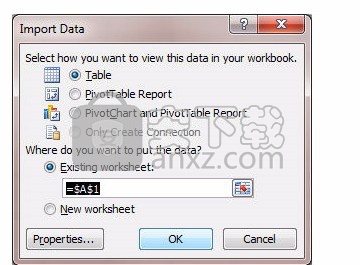

　　附加选择要在Excel中显示的表和/或字段，选择“下一步”。此时，将有2个其他对话框：第一个对话框可让您根据特定条件过滤数据，第二个对话框可让您设置要显示的数据的排序顺序。完成此操作（或跳过它以显示所有数据）后，您将进入“完成”对话框。此时单击Finish，然后选择要在其中显示结果的起始单元格，如图5所示。单击OK之后，将使用SACS报告数据库中的数据填充Excel电子表格。

　　图5：选择将在其中显示数据的起始单元格。

　　此时，您可以像处理其他任何Excel文件一样操作Excel文件中的数据。此外，“字段名称”单元格中的箭头向下（在每一列的顶部）。通过选择这些箭头之一，您可以基于在单击该箭头时显示的区域中选择的条件对数据进行排序或过滤。

　　基本静态分析

　　考虑结构材料和几何形状的线性行为的分析。它可能包括先前运行中生成的超单元刚度矩阵。如果要求，将在SEASTATE中产生环境负荷。与TOPSIDE软件包关联的运行将在此处处理。

　　SACS模块：

　　1.环境负荷（sacwsea.exe）

　　2. SACS解算器（sacwslv.exe）

　　3.元素检查后处理（sacwpst.exe）

　　4.管状关节检查（sacwjcn.exe）

　　5.图形化后处理，生成Postvue数据库

　　6. SACS报告数据库

　　注意：还可以选择使用“桩头超元素文件”输入分析。

　　潜在的输出文件：

　　1. Seastate生成的基本静态载荷文件

　　2. Solver生成的基本静态解决方案文件

　　3.通过图形后期处理生成的Postvue数据库目录

　　4.输出清单文件

　　5. SACS报告数据库

　　带间隙元素的静态分析

　　线性弹性材料和线性结构几何形状，但是由于间隙元素的非线性行为而进行了迭代分析，间隙元素可能只是压缩，仅拉伸，仅摩擦或与给定力-挠曲曲线相关。

　　SACS模块：

　　1.环境负荷（sacwsea.exe）

　　2. SACS解算器（sacwslv.exe）

　　3.间隙元素（sacwgap.exe）

　　4.元素检查后处理（sacwpst.exe）

　　5.管状关节检查（sacwjcn.exe）

　　6.图形化后处理，生成Postvue数据库

　　7. SACS报告数据库

　　注意：还可以选择使用“桩头超元素文件”输入分析。

　　潜在的输出文件：

　　1. Solver生成的SACS通用解决方案文件

　　2.通过图形后期处理生成的Postvue数据库目录

　　3.输出清单文件

　　4. SACS报告数据库

　　注意：还可以选择使用“桩头超元素文件”输入分析。

　　全塑料塌落分析/推倒

　　（包括大挠度，可塑性，关节破坏等）

　　这是一种非线性物理和几何分析（材料和大挠度），其中研究了结构的极限极限条件。考虑与轴向弯曲应力相关的可塑性。考虑剪切变形，但不考虑剪切可塑性。由接头失效（冲剪）引起的塌陷是根据设计规范中提出的冲剪检查来解决的。可以考虑桩基础及其与土壤的相互作用，同时研究桩的可塑性和坍塌性。

　　随机波

　　当一个或多个结构响应周期接近波浪激发周期时，执行动态波浪和风分析。 在此分析中，波浪力和风力均基于能谱提供，其中最常见的（内置于程序中）是波浪的Pierson Moskovitz，JONSWAP和Ochi-Hubble以及风力的Harris。 可以使用傅里叶分解技术来执行此分析，以表示频谱，这通常适用于自然周期低于波激发范围的结构（大多数夹套式结构的情况）或采用时程模式，这对于其频谱较为理想的结构 自然周期落在波浪激发区内（通常发生在自升式飞机上）。 如果需要，这些分析的统计结果将自动提供。

　　光谱风疲劳

　　该分析基于风能谱，可以由用户提供或内置（Harris）。 在这种情况下考虑的风效应仅与湍流有关。 对于疲劳条件，不需要平均风载荷，而仅需要上述湍流效应，即可产生应力变化。 该程序产生一个疲劳输入文件，该文件直接进入疲劳模块以累加疲劳损伤。

　　爆炸分析

　　此分析类似于上述的受力时间历史分析，但是爆炸与塑性材料变形所耗散的大量能量相关，而此程序无法处理。 在这种情况下，在线性弹性分析中计算冲击力并将其转换为惯性载荷，然后在塌陷分析中将其施加到结构上，其中考虑了塑性材料和几何行为。

　　掉落物体分析

　　此分析类似于上述的受力时间历史分析，但是通常掉落的物体与塑性材料变形所耗散的大量能量相关联，而此程序无法处理。 在这种情况下，在线性弹性分析中计算冲击力并将其转换为惯性载荷，然后在塌陷分析中将其施加到结构上，其中考虑了塑性材料和几何行为。

　　代码检查

　　这是单独的运行，可以根据由SACS系统的任何分析程序存储的公共解决方案文件执行轴向弯曲和静水压塌应力检查。该运行可以读取一个单独的输入文件，但是在准备此运行时，可以在不检查分析选项的情况下请求最常用的选项。

　　注意：重新设计的SACS输入数据文件由REDESIGN行控制，以在后处理器输入文件中指定常规的重新设计参数。

　　注意：使用解决方案文件实用程序功能时，将创建更新的通用解决方案文件。更新的通用解决方案文件由以下任一输入行控制：GRUP，MEMBER或在PSTOPT行的8-10列中的“程序模式”字段中指定“修改模式”。

　　注意：通过在后处理器输入文件中OPTIONS行的63-64列的“ SUPP POST FILE”字段中指定“ PT”或“ SU”来控制补充后文件。
