CorelCAD 2020(3D制图软件)

　　CorelCAD 2020是一款功能强大的CAD绘图软件，软件除了提供基础的CAD绘图工具外，还具备了指定坐标、使用坐标过滤器指定点、设置自定义坐标系、管理自定义坐标系、为平面视图指定坐标系、应用动态自定义坐标系、定义和插入图块、处理图块属性、使用对象组、使用参照图形和图像、将PDF文件用作底图、将DGN文件用作底图、就地编辑图块和参照、刷新与重建图形显示、使用命名视图和视图排列、隔离和隐藏对象等多种强大的功能，而且界面采用了典型的CAD绘图窗口，用户可以快速掌握，这里为您分享了CorelCAD 2020的中文本，有需要的朋友赶紧下载吧！

软件功能

　　本机DWG文件

　　以DWG格式打开，使用和保存文件，以便与同事，供应商和合作伙伴进行无忧协作。CorelCAD使用DWG作为其本机文件格式，并提供DXF和DWF支持，直至AutoCAD 2010文件格式版本（由AutoCAD 2010 – AutoCAD 2012使用）。

　　行业标准的CAD功能

　　在充满熟悉的功能和工具的环境中立即提高生产力。CorelCAD与所有主要的CAD程序兼容，因此经验丰富的用户将对熟悉的命令栏，命令别名以及菜单和工具栏项感到满意。

　　数据提取向导

　　指定一组对象属性和/或块属性，然后提取该信息。

　　新尺寸样式

　　从指定的尺寸形成新的尺寸样式。

　　偏移边缘

　　从3D实体或表面的边界以及从边缘的线框几何体生成2D对象。

　　增强的PDF输出

　　使用PDF文件中的图层反映DWG文件中的工程图图层，并将多个工程图分组为一个PDF文件。

　　增强的自定义块

　　将自定义块另存为具有指定名称的单独工程图。

软件特色

　　一个CAD软件解决方案，使您可以打开和修改DWG文档，以及精确，详细地设计2D和3D模型。

　　创建并打开DWG文档

　　由于CorelCAD提供的大量功能和特性，它是解决计算机辅助设计领域的更专业的解决方案之一。除了支持DWG文件的创建外，它还可以从您的计算机中打开现有文件，并识别设计中可以找到的每个形状和层。

　　通常，您可以使用鼠标和键盘来控制相机，尽管您可以添加绘图板并使用它来渲染更精确的模型。除了通常的缩放，平移和移动选项外，对于3D或2.5D构造，您还可以完全更改透视图并从另一个角度查看模型。因此，在图纸上浏览以及快速到达要修改的零件非常容易。

　　添加新的设计元素

　　通过创建新文档并自己添加第一行，也可以完全从头开始。因此，您可以从各种预定义的形状和构造中进行选择，例如圆弧，矩形和各种类型的线，或者使用简单的元素手动创建图形的每个部分。此外，除了使用鼠标将元素直接放置在图纸上之外，您还可以指定其特征并从命令行插入它们。

　　如果需要重新排列元素或更改其属性，也可以修改完成的工程图。因此，您可以复制，偏移，旋转，对齐或拉伸项目，以及对模型执行更复杂的3D操作。通过拉伸，旋转或删除面，还可以非常轻松地编辑实体。

　　完整的CAD设计解决方案

　　最后，在CAD设计方面，CorelCAD的功能十分完善。所包含的众多功能和众多的编辑选项使它成为真正完整的技术绘图工具，同时仍然设法使新手仍然可以使用。

安装方法

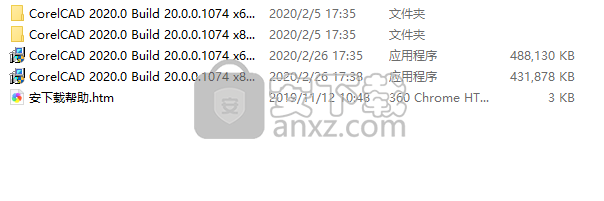

　　1、下载并解压安装包，双击安装程序开始进行安装，安装程序分为32位与64位，用户可以根据需要选择，例如，小编的系统为64位，则双击“CorelCAD 2020.0 Build 20.0.0.1074 x64.exe”进行安装。

　　2、若弹出安装visual studio的选项，您可以勾选【I agree...】的选项进行安装。

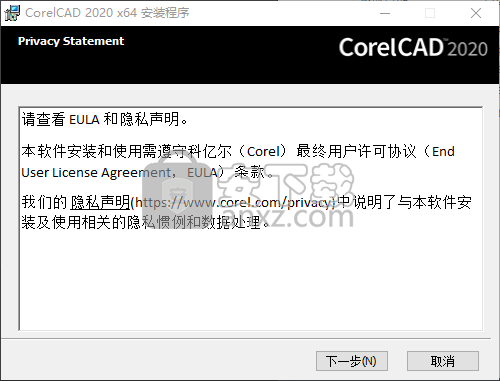

　　3、请查看EULA和隐私声明，我们直接点击【下一步】按钮。

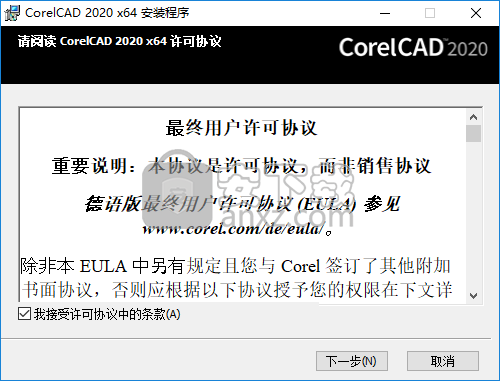

　　4、阅读最终用户许可协议，勾选【我接受许可协议中的条款】，再进入下一步的安装。

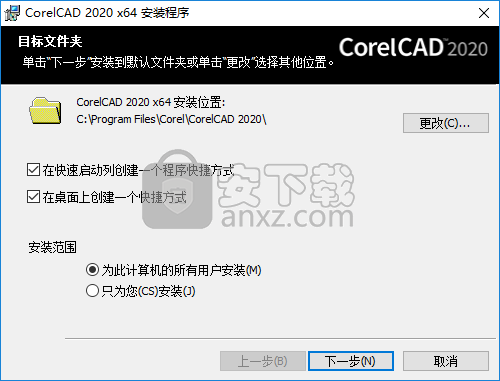

　　5、选择目标位置，用户可以选择默认的C:\Program Files\Corel\CorelCAD 2020\，也可以自定义。

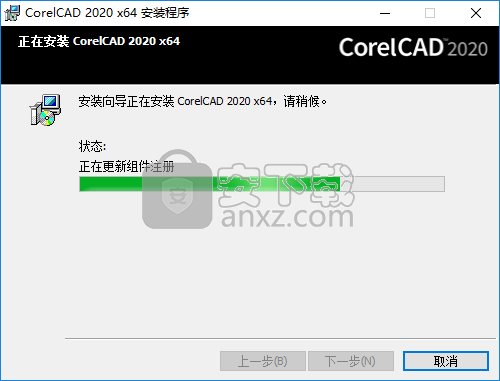

　　6、正在安装CorelCAD 2020，用户等待安装完成。

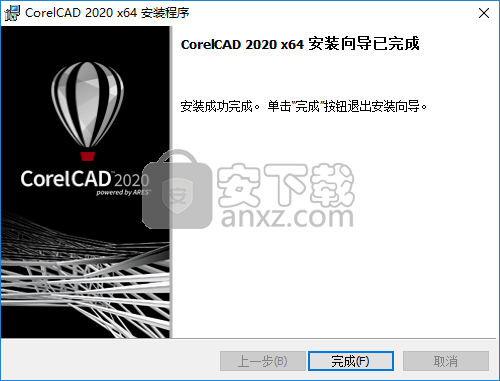

　　7、弹出CorelCAD 2020安装向导已完成的提示，点击【完成】。

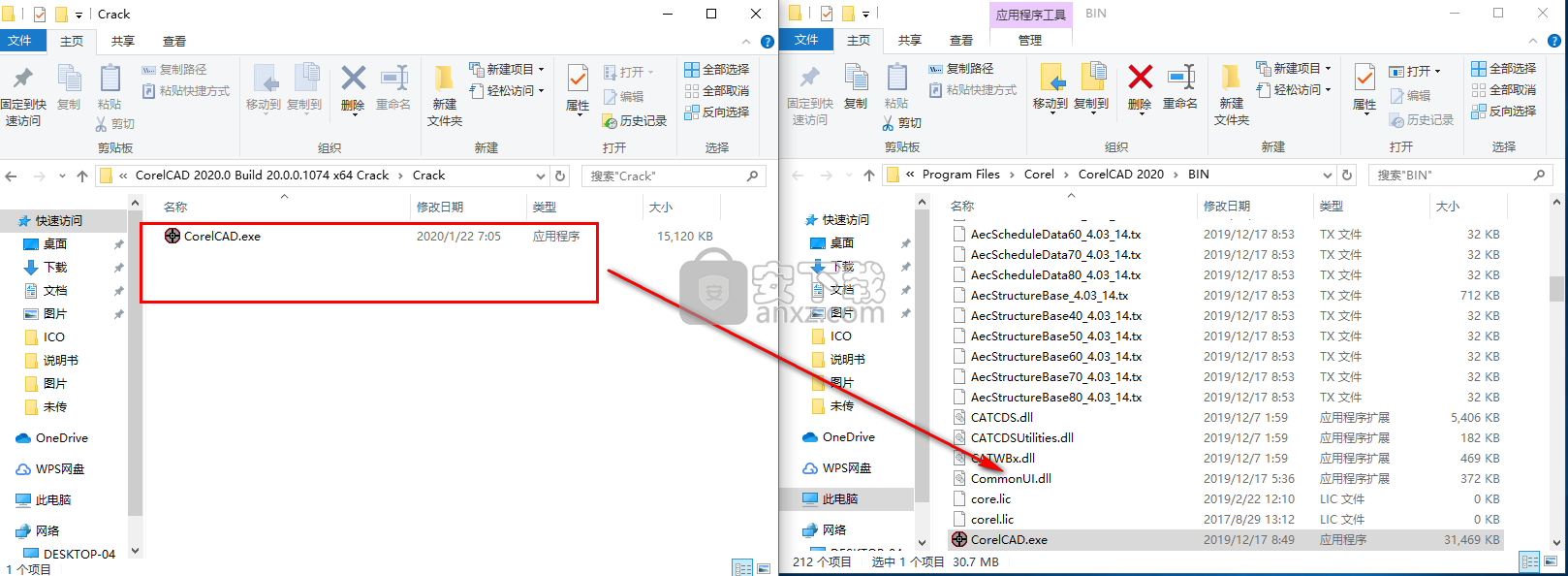

　　8、将补丁文件“CorelCAD.exe”复制到软件安装目录的BIN文件夹，默认路径为C:\Program Files\Corel\CorelCAD 2020\BIN。

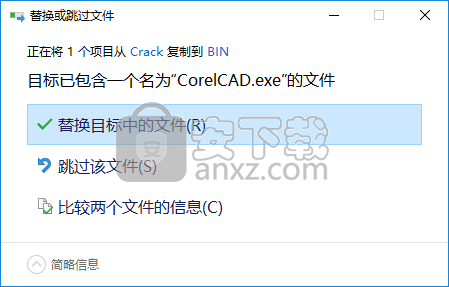

　　9、弹出目标包含同名文件的提示，选择【替换目标中的文件】。

　　10、运行CorelCAD 2020，即可开始进行使用。

使用说明

　　使用图层组织图形

　　您可以通过使用透明图层绘制草图来组织图形。您可以将一个完整图形的各个对象绘制在不同的图层上。各个图层一个置于另一个之上，形成完整的图形。图层还可以包含功能单元，例如无限直线。

　　在分隔对象（例如零件或子装配体）或结构部件（例如管道尺寸或建筑材料）时，图层非常有用。它们还可用于分隔无限直线、中心线、轮廓线、标注线之类的对象，或者用于分隔要放置到某个组中的项目，例如建筑图形中的叶饰。

　　图层 0：标准图层

　　在创建新图形时会自动生成图层 0，这是一个标准图层。对于该图层，将自动为其设置黑色背景白色线条颜色（或白色背景黑色线条颜色）以及线条样式连续。

　　您无法删除或重命名图层 0。

　　图层特性

　　每个图层都具有线条颜色、线条样式和线宽特性。您在图层上绘制的任何对象都将采用图层的特性，除非您明确设置了与活动图层的线条颜色、线条样式或线宽不同的线条颜色、线条样式或线宽。

　　还有其它用于切换各种状态的图层特性。它们是显示/隐藏、冻结/解冻和锁定/解锁。

　　图层及其特性将随图形一起保存。

　　图层特性包括：

　　状态：每个图形中有一个图层是活动的图层，在图层管理器对话框中由状态列指示。新对象将放置在该图层上。

　　名称：每个图层都有一个名称，名称由字母、数字或特殊字符（例如下划线和美元符号）组成。

　　可见性（显示或隐藏）：图层的一个优点是它们有助于使零件直观化并简化绘图工作。通过选择图层和隐藏图形对象可以提高图形的清晰性。该按钮符号指示图层是显示的还是隐藏的。您可以分别打开或关闭每个图层。

　　冻结或解冻：您可以控制对象在图层内的可见性和影响。冻结的图层不可见且受保护，因此不可更改。在重建图形时不会包括冻结的图层。在处理复杂图形时，冻结不需要的图层可以提高性能。解冻某个图层后，该图层将成为可见的且您可以对其进行更改。您无法冻结活动的图层。

　　已锁定或已解锁：您可以对图层进行保护，使图层上的对象不可更改。锁定状态可防止无意中进行了错误修改。如果某个图层受保护，则您无法在该图层中更改、添加或删除对象。如果要处理该图层上的对象，请将其状态更改为已解锁。您可以在锁定的图层上绘制新对象，但无法修改它们。

　　线条颜色：您可以为每个图层设置一种颜色或使用默认颜色（白色）。如果您在图层管理器对话框中更改了图层颜色，则该图层中分配了随层颜色的所有图形对象都将采用新颜色。因为您只能在活动图层上进行绘制，因此新对象将采用活动图层的标准颜色，除非您使用 LineColor 命令指定了一种新颜色。

　　线条样式：默认情况下，会为线条分配一种标准的线条样式连续。所选的线条样式在图层管理器对话框中按图层显示。所有对象都以图层的线条样式绘制，除非您选择了其它线条样式。

　　线宽：您可以为图层上的对象设置线宽。

　　透明度： 您可以设置图层上的对象的透明度。

　　打印样式：您可以为图层分配各种打印样式。

　　打印：您可以针对打印打开或关闭图层。

　　说明：您可以键入图层说明。

　　加载和设置线条样式

　　可使用 LineStyle 命令加载和设置线条样式。选择要在当前的活动图形段上显示的线条样式。

　　要设置线条样式图案定义和线条样式定义文件语法，请参阅自定义线条样式。

　　加载线条样式：

　　单击格式 > 线条样式（或键入 LineStyle）。

　　在对话框中，单击加载。

　　加载线条样式对话框将显示 .lin 文件中包含的线条样式。

　　单击浏览选择一个线条样式文件，然后单击打开。

　　从列表中选择一个或多个线条样式。

　　要选择多个线条样式，请按住 Ctrl 键并选择多个线条样式。

　　单击确定。

　　所选的线条样式将显示在线条样式对话框中。不过，所选的线条样式不会自动成为活动的线条样式，它只是添加到了可用线条样式列表中。您必须明确设置活动的线条样式。

　　单击确定。

　　设置活动的线条样式：

　　单击格式 > 线条样式（或键入 LineStyle）。

　　在显示中，选择要在对话框中显示的线条样式：

　　所有线条样式

　　使用中的线条样式

　　参照的线条样式

　　单击反向过滤器可反转您选择的选项。

　　例如，反转使用中的线条样式将显示所有未使用的线条样式。

　　线条样式列表显示线条样式的点划线图案。这些线条样式可以从线条样式定义文件中加载或从图形中继承。

　　每个图形都有三种线条样式定义：

　　连续：无图案的实线。

　　随块：使用连续线绘制对象，直至组成一个图块。然后，在您向图形中插入图块时，对象将继承线条样式设置。

　　随层：新对象将采用放置它们的图层的线条样式。

　　选择您要激活的线条样式。

　　单击激活。

　　绘制新对象时将使用该线条样式。活动图层的线条样式不会改变。

　　删除线条样式：

　　单击格式 > 线条样式（或键入 LineStyle）。

　　从列表中选择一个或多个线条样式。

　　单击删除。

　　您只能删除当前未使用的线条样式。

　　编辑线条样式：

　　单击格式 > 线条样式（或键入 LineStyle）。

　　从列表中选择线条样式。

　　单击显示参数，然后在参数下编辑下列选项：

　　名称：指定要在图形中存储的线条样式定义的名称。

　　说明：为线条样式指定将显示在线条样式对话框中的注释或符号表示。

　　总体比例：缩放线条样式以使其适应测量单位。

　　对象比例：相对于常规线条样式比例因子为新对象设置线条样式比例因子。

　　基于图纸单位的比例：强制使用与视口比例相同的比例绘制线条样式。清除该选项可在模型和图纸中为线条样式使用相同的比例。

　　修改现有图形对象的线条样式：

　　执行以下操作之一：

　　在特性调色板中更改线条样式特性。

　　在图形中选择一个或多个对象，然后在“特性”工具栏中选择一种不同的线条样式。

　　使用 ModifyProperties 命令。您必须使用要应用的已加载线条样式的确切名称。

　　设置活动线宽

　　可使用 LineWeight 命令设置新对象的线宽。线宽定义对象的显示粗细。

　　放大或缩小时，对象的线宽不会改变。线宽并不代表实际的单位。使用多段线可绘制宽的、反映实际单位的二维对象。

　　注意：不能为点对象、TrueType 字体的文字、实体对象（二维实体填充）或光栅图像参照指派线宽。

　　设置线宽：

　　单击格式 > 线宽（或键入 LineWeight）。

　　在选项对话框中，制图样式页打开，且线宽展开。

　　在线宽中，选择一个数值或选择以下选项：

　　随块：在将新对象包含到图块之前，将其线宽设置为默认线宽。

　　随层：基于活动图层的线宽设置线宽。随层允许您为不同的图层设置不同的线宽。

　　默认：将线宽设置为默认粗细。如果更改了默认粗细，则使用默认线宽创建的对象会调整（请参阅下文）。

　　在默认粗细中，为图层选择默认线宽。

　　选中在图形区域中显示粗细以查看线宽。

　　设置比例以调整线宽的比例。

　　选择英寸或毫米作为线宽的单位。

　　造三维多段线

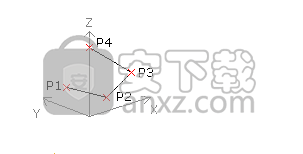

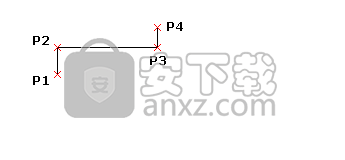

　　三维多段线是一种线性图形对象，由两条或更多条连接的线段组成；对于这些线段，您可以为每个线段的起点和终点指定三维坐标。

　　构造三维多段线：

　　单击绘制 > 三维多段线（或键入 PolyLine3D）。

　　在图形区域中单击以定义三维多段线的第一条线段的起点，或者输入起点的三维坐标。

　　输入线段终点的三维坐标。

　　执行以下操作之一：

　　按照第 2 步的说明指定每个后续线段。

　　指定关闭选项创建一个闭合的多段线；或者按 Enter 键。您可以指定撤消选项来撤消上一条线段。

　　构造多段线

　　多段线是由相连的直线段或圆弧段组成的一种图形对象。您可以使用具有不同宽度和填充设置的线段创建多段线。多段线的默认线段类型是线性线段。

　　构造多段线：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中，单击以设置多段线的第一条线段的起点。

　　为下一条线段指定选项：

　　圆弧：将线段类型更改为圆弧。

　　角度：基于从圆弧段起点开始的角度来定义圆弧段。

　　中心：基于圆弧段的中心来定义圆弧段。

　　方向：基于起点的切线方向来定义圆弧段。

　　半宽：指定线段端点间的宽度的对半。

　　直线：将线段类型更改为直线。

　　半径：基于圆弧段的半径来定义圆弧段。

　　通过点：

　　撤消：撤消上一条线段。

　　宽度：指定下一条多段线线段的起始宽度和终止宽度，创建一条粗线或圆弧段

　　在图形区域中单击以定义线段终点。

　　执行以下操作之一：

　　按照第 3 步和第 4 步的说明指定每个后续线段。

　　在指定了至少两条线段后，指定关闭选项创建一个闭合的多段线；或者按 Enter 键。

　　在创建多段线时创建实心线段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定宽度选项。

　　键入线段的起始宽度。

　　键入线段的终止宽度。

　　在图形区域中单击以定义线段终点。

　　您指定的终止宽度对每个后续多段线线段一直有效，直到通过指定宽度选项对其进行更改为止。

　　基于三个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定通过点选项。

　　在图形区域中单击以定义通过点和圆弧终点。

　　基于圆心指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定中心选项。

　　在图形区域中单击以定义圆弧中心点。

　　在图形区域中单击以定义圆弧终点，或者指定一个选项：

　　角度：输入一个角度。

　　长度：单击或输入一个弦长。

　　基于半径和三个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定半径选项。

　　在图形区域中单击以定义圆弧半径和终点。

　　基于半径、角度、弦方向和两个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定半径选项。

　　在图形区域中单击以定义圆弧半径。

　　指定角度选项。

　　在命令提示符处输入一个夹角值。

　　在图形区域中单击以定义弦方向和圆弧终点。

　　基于从起点开始的角度和终点来指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定角度选项。

　　键入一个正的或负的角度值。

　　在图形区域中单击以定义圆弧终点，或者指定一个选项：

　　中心：可以指定圆弧的圆心。

　　半径：可以指定半径和弦方向。

　　基于从起点开始的切线方向和终点来指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定方向选项。

　　在图形区域中单击以定义圆弧起点的切线方向以及圆弧终点。

　　构造圆环

　　可以通过指定两个同心圆的直径，构造任意厚度或大小的圆环。两个圆之间的区域是实心的。一个实心圆的内径为零。

　　构造圆环和实心圆：

　　单击绘制 > 圆环（或键入 Ring）。

　　在图形区域中，单击两次以定义以下各项：

　　内径，或者输入一个值。对于实心圆，请输入 0。

　　外径，或者输入一个值。

　　在图形区域中，单击以定义圆环的中心点。

　　按 Enter 键以结束命令，或者执行以下操作之一：

　　继续在图形区域中单击以定义相同圆环的中心。

　　输入圆环中心。

　　构造样条曲线

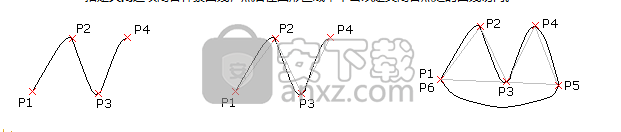

　　样条曲线是拟合到一组点的平滑曲线。您可以为任意数量的拟合点创建非均匀有理样条曲线（即 NURBS 曲线）。此外，还可以将样条曲线拟合到指定公差值范围内的指定点。

　　构造样条曲线：

　　单击绘制 > 样条曲线（或键入 Spline）。

　　在图形区域中，单击以定义以下各项：

　　样条曲线的起点，或者输入一个值。

　　样条曲线的下一个拟合点，或者输入一个值。

　　执行以下操作之一：

　　在图形区域中，单击以输入后续点来继续构造样条曲线。

　　指定拟合公差选项来定义一个拟合公差，然后单击或输入其它样条曲线点。

　　要结束样条曲线，请执行以下操作之一：

　　按 Enter 键，然后在图形区域中单击以定义曲线起点和终点处的切向。

　　指定关闭选项闭合样条曲线，然后在图形区域中单击以定义闭合点处的曲线切向。

　　在指定了一个拟合公差后，在更改该公差之前，它将应用于所有拟合点。将拟合公差设置为零时，将强制样条曲线通过拟合点。

　　注意：可以使用 EditPolyLine 将多段线转换为样条曲线。

　　构造二维螺线和三维螺旋线

　　使用螺旋线命令构造二维螺线和三维螺旋线。

　　螺线和螺旋线是他们自己的对象。您可以将二维螺线和三维螺旋线作为路径创建螺纹线、弹簧和旋转楼梯。例如，您可以沿螺旋线扫略 2D 对象，并创建螺纹螺栓。

　　您可以创建以下对象：

　　二维螺线

　　三维圆锥螺旋线

　　三维圆柱螺旋线

　　您将绕定义三维螺旋线位置的轴创建三维螺旋线。您将通过指定两点（底面中心点和顶面中心点）或指定底面中心点和高度定义轴。螺旋线的轴可以垂直或倾斜。

　　创建螺旋线后，您可以使用对象夹点或属性调色板进行修改。请参见修改二维螺线和三维螺旋线。

　　螺旋线参数

　　要绘制螺旋线，请指定以下参数：

　　轴位置。定义螺旋线的位置。定义轴的底面中心点和端点。

　　底面半径或底面直径。通过指定底面半径或直径定义螺旋线底面（从顶面可看到由螺旋线生成的圆）。

　　顶面半径或顶面直径。通过顶面半径或直径定义螺旋线顶面的圆。底面和顶面的半径或直径不能为零。

　　要创建圆柱螺旋线，为底面半径（或直径）和顶面半径（或直径）指定相同的值。

　　要创建圆锥螺旋线，为底面半径（或直径）和顶面半径（或直径）指定不同的值。

　　高度。定义螺旋线高度和沿 Z 轴的方向。

　　正值。向 Z 轴的正方向创建螺旋线（螺线）。

　　0（零）。创建二维螺线。

　　负值。向 Z 轴的负方向创建螺旋线（螺线）。

　　旋转。为螺旋线指定转数。指定高度后，此命令将绘制均匀分布的指定转数。

　　螺距。指定两次旋转之间的距离（沿螺旋线的轴测量）。如果您指定螺距，将自动计算转数。螺距越高，则转数越低。

　　方向。定义螺旋线扭转的方向：顺时针 (CW) 或逆时针 (CCW)。

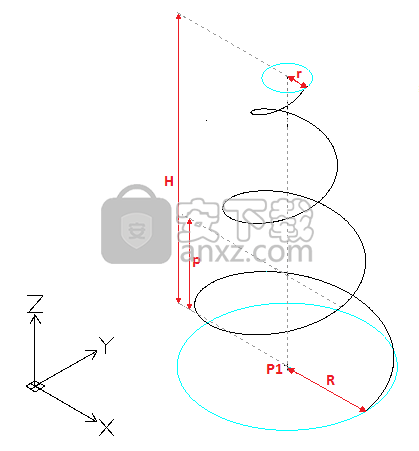

　　P1 - 轴位置

　　R - 底面半径

　　r - 顶面半径

　　H - 高度

　　p - 螺距

　　转数 = 3

　　创建方法

　　您可以通过指定以下参数创建三维螺旋线：

　　高度（其他参数有默认值）

　　转数和高度。在指定高度以相等距离创建转数。

　　螺距和高度。将自动计算转数。

　　螺旋线的螺距和转数。将自动计算高度。

　　复制对象

　　使用复制命令复制图形对象并将其副本放在指定位置。

　　复制的对象是指定对象的精确副本，包括所有对象属性，如图层、线条颜色、线条样式和线宽，以及对象的轮廓。

　　或者，您可以将复制的对象强制放到活动图层上。

　　根据一个选项，您可以创建多个副本。此外，您还可以以线性图案创建指定份数的副本。有两种方法可用：

　　从基点开始，在指定位移处创建副本数。

　　按指定方向创建两个指定点之间均匀间隔的副本数。

　　Pattern 命令是以线性图案或圆形图案创建多个副本的有效工具。

　　要复制图形对象：

　　单击修改 > 复制（或键入 Copy）。

　　指定要复制的对象，然后按 Enter 键。

　　为副本指定一个源基点。

　　- 或者 -

　　通过指定 X、Y 和 Z 位移指定位移选项并提供副本的相对位置，例如 3, 5, 5。如果仅在 X 和 Y 方向上复制，则不要指定 Z 增量，例如 3, 5。此选项将在您指定位移后退出命令。

　　指定一个目标点以替换副本。

　　- 或者 -

　　指定活动图层选项，以将对象强制放到活动图层上，然后指定目标点。当前应用程序会话期间将保留此设置，直到您将其重置。

　　要创建多个副本，请指定后续的目标点。

　　副本放置在指定位置。如果多个副本的结果是意外的，请指定撤消选项。

　　要完成复制对象，请按 Enter 键。

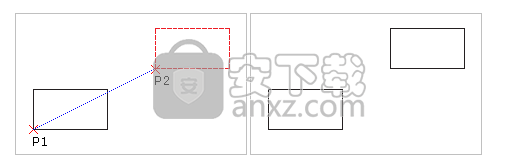

　　您可指定基点（图表中的 P1）和目标点 (P2) 来指示复制的对象与原始对象之间的距离和方向。无需在原始对象上选择这些点。

　　要以线性图案创建指定的副本数：

　　单击修改 > 复制（或键入 Copy）。

　　指定要复制的对象，然后按 Enter 键。

　　为副本指定一个源基点。

　　指定图案选项。

　　指定线性图案中的副本数。

　　指定第二个点。这两个点定义了位移矢量。

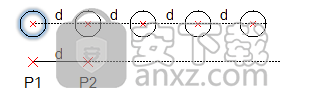

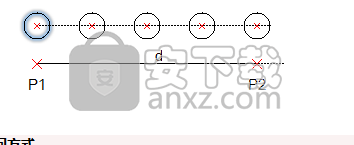

　　您可以指定一个基点（图表中的 P1）和第二个点 (P2)，以指示线性图案中对象与线性图案方向之间的距离 (d)。图案中的第一个对象是在指定距离 (d) 创建的。指定对象的其他副本放置在方向上，距离 (d) 由位移矢量确定。

　　要完成复制对象，请按 Enter 键。

　　要在两点之间创建指定数量的副本：

　　单击修改 > 复制（或键入 Copy）。

　　指定要复制的对象，然后按 Enter 键完成选择。

　　为副本指定一个源基点。

　　指定图案选项。

　　指定线性图案中的副本数。

　　指定拟合选项。

　　指定第二个点。这两个点定义了位移矢量。

　　您可以指定一个基点（图表中的 P1）和第二个点 (P2)，以指示原始对象与线性图案的最后一个对象之间的距离 (d) 以及线性图案的方向。对象在两个指定点之间均匀分布。

新版功能

　　Windows的新工程图约束（参数工程图）：

　　通过应用尺寸限制来提高绘图精度，以通过强制几何形状以指定方式执行来确保2D设计满足精确的比例，角度和尺寸要求

　　新的2D编辑工具：

　　在使用ExplodeBlockX将块分解为可编辑形状的同时保持属性值，“舍弃重复”工具简化了几何形状，交互式修剪路径精确修剪了屏幕上的曲线和拐角。

　　新的弹出式尺寸调色板：

　　在屏幕上显示尺寸标注文本格式和属性设置，以便快速编辑和轻松控制常用设置。

　　增强的就地文本和表格编辑：

　　创建或修改现有文本，并能够快速堆叠文本并从项目中粘贴Microsoft Word中的格式化文本。在现有表格中插入，删除，合并或调整单元格，行和列的大小，以将重要的文本或说明快速包含到任何图形中。

　　增强的Windows Ribbon用户界面（UI）：

　　增强生产力，并允许用户使用可自定义的Windows Ribbon UI工作区轻松地从其他CAD程序过渡
