CAMWorks ShopFloor 2019 SP3中文 64位

　　CAMWorks ShopFloor 2019是一款非常强大且功能完善的数控软件，它可以为用户提供一个非常精确的加工平台，同时还为用户提供了四个功能模块；它与SOLIDWORKS/CAMWorks Solids完全集成，CAMWorks与SOLIDWORKS/CAMWorks Solids完全集成，并且可以在SOLIDWORKS/CAMWorks Solids的环境中工作，作为这种集成的结果，用户可以使用相同的用户界面进行设计和计算机辅助制造(CAM);CAMWorks将SOLIDWORKS/CAMWorks Solids中零件的设计视图转换为生产视图，SOLIDWORKS/CAMWorks Solids中FeatureManager的设计结构显示了该设计结构，CAMWorks的功能和操作结构显示了同一零件的制造视图；可以使用相同的零件文件存储设计和加工数据，可以有效的避免使用IGES，SAT和Parasolid等标准文件格式进行耗时的数据传输，IGES和SAT文件格式仅是零件在特定公差范围内的近似值，因此容易出错；在SOLIDWORKS/CAMWorks Solids的实际零件上创建刀具路径，而不是在导入的近似值上创建刀具路径，创建链接到SOLIDWORKS/CAMWorks Solids的刀具路径，这意味着，当更改设计模型时，刀具路径将自动更改，而无需主要的用户干预；需要的用户可以下载体验

软件功能

　　1、查看，旋转，平移，缩放，动态剖切和精确测量3D零件和装配体

　　2、显示，搜索和过滤MBD和PMI维度和数据

　　3、数字设置表和工具列表可与CNC程序一起包含在内

　　4、使用材料去除的全3D刀具路径模拟

　　5、逐步完成并模拟CNC程序中的每个动作

　　6、由Cimco提供支持的全功能NC编辑器，具有背投影和通信功能

　　7、自动文件检查以检测CAD或CAM文件中的更改，提醒用户避免加工错误的零件版本并保持数字线程的相关性

软件特色

　　1、用数字技术改善与ShopFloor的沟通

　　2、在车间实际检查程序

　　3、减少设置时间

　　4、增加产量并缩短交货时间

　　5、提高质量和一致性

　　6、避免加工零件的错误修订

　　7、避免代价高昂的碰撞

　　8、减少停机时间和维护成本

　　CAMWorks ShopFloor为机械师提供最先进的数字工具，以在零件模型中利用数字加工数据，从而减少错误并改善CNC程序员与车间机械师之间的沟通。

　　这使公司可以超越传统方法，满足智能制造和工业4.0计划，并提高质量，提高生产率并减少所需的CAD / CAM软件许可数量。

　　借助CAMWorks ShopFloor，3D数字模型可以从零件设计文件中捕获大量数据，并提供机械师可以用来生产零件的工具，从而减少了设计部门和制造部门之间的沟通失误。

　　使用智能制造工具为您的车间提供支持，这些工具可以避免错误并以CAD / CAM系统成本的一小部分提高产量。提供了一整套工具来查看和精确测量3D零件和装配体。

　　数字设置表和工具列表可以与3D零件模型和CNC程序一起发送，机械师可以使用最先进的3D仿真来虚拟模拟CNC程序。提供了逐步执行CNC程序的功能，以减少设置时间并消除在机器上空运行程序的需要。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改（为了顺利，不要更改路径）

　　5、现在准备安装主程序，点击安装按钮开始安装

　　6、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

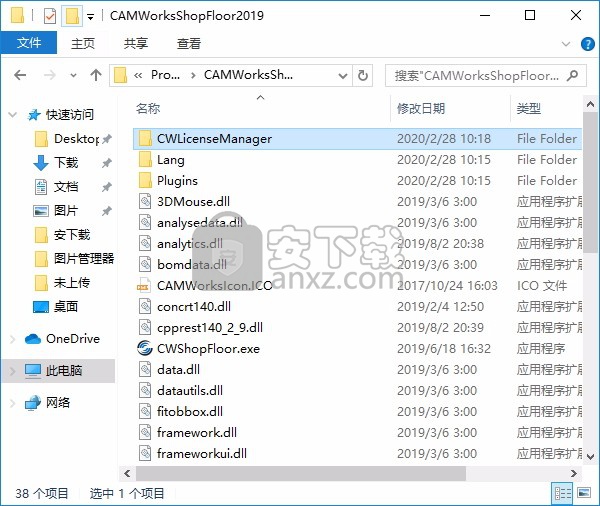

　　1、程序安装完成后，先不要运行程序，打开_SolidSQUAD_文件夹，将CWLicenseManager文件夹复制到安装目录中；

　　默认目录【C:\Program Files\CAMWorksShopFloor2019】

　　2、运行CAMWorks License Manager，在选项卡许可证设置中选择许可方法> FlexLM软件

　　选择节点锁定（独立）许可证文件>浏览..（浏览到“teksoft_SSQ.lic”，默认情况下为C：\ CWLicenseManager \teksoft_SSQ.lic），单击确定；

　　注意不要配置和启动CAMWorks许可证服务器。

　　3、最后将文件夹中的CAMWorksShopFloor2019文件夹复制到安装目录中，点击替换目标中的文件即可；

　　4、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　生成刀具路径后，执行“模拟刀具路径”命令“模拟刀具路径命令”将显示“刀具路径模拟”对话框。使用“刀具路径模拟”对话框中的设置和参数来查看材料去除的图形表示，以验证加工操作。可视化运行模拟有助于确认材料去除过程并查看物料的最终形状。

　　单击以下链接跳至“模拟材料去除”主题的相应部分：

　　“刀具路径模拟”对话框中的参数

　　模拟刀具路径的基本步骤

　　使用“刀具路径模拟”对话框自定义模拟的选项

　　自定义颜色，速度和图像质量以进行刀具路径仿真

　　工具模式按钮工具模式

　　使用“工具”模式时，您可以在逐步浏览显示每个切割的零件的过程中查看该工具，并在每次切割后更新库存。或者，您可以关闭动画并在仿真过程中自定义库存，工具和刀架的显示。

　　选择此模式时，将启用其他按钮，并且可以选择“结束条件”。

　　Turbo模式按钮Turbo模式

　　Turbo模式已经过优化，可处理通常在3轴刀具路径中发现的大量刀具路径记录。速度可以比“工具”模式快10-20倍。

　　为了实现这种超快速仿真，在“工具”模式下无法使用某些功能。下面列出了不可用的功能：

　　该工具在模拟过程中不显示，并且仅在模拟结束时或以用户定义的时间间隔更新库存。

　　模拟仅限于单个设置。在设置菜单，操作上下文菜单或CAMWorks NC管理器（如果只有一个设置）上选择“模拟刀具路径”命令时，此模式处于活动状态。

　　Turbo模式只能显示单个零件和相关库存。在装配模式下，如果要加工多个零件并选择了Turbo模式，则默认情况下仅显示第一个零件。要显示，模拟和比较其他零件及相关库存，请单击“模拟库存”按钮，然后选择要模拟的备用零件/库存。

　　不支持对涉及刀具相对于零件的旋转或倾斜的任何刀具路径进行仿真（例如，多轴和缠绕的刀具路径）。

　　尽管任何工具形状都将通过Turbo模式进行处理，但是如果工具形状包括底切，则在仿真过程中将忽略底切区域。

　　尽管可以在Turbo模式下模拟任何毛坯形状和方向，但是如果毛坯形状包含相对于Z加工方向的底切，则底切区域将从模拟毛坯形状中删除。

　　在组装模式下，即使打开了灯具显示选项，灯具也不会显示。

　　tb-simulate_return_btn.gif转到开始

　　将模拟倒退到零件的第一个切口。

　　反向单步按钮反向单步

　　对于当前操作，每单击一次按钮，工具就会向后移动一个CL记录。

　　请注意，对于包装特征操作，反向模拟不会显示添加到库存中的材料。

　　前进单步按钮单步

　　单步推进工具模式仿真。

　　运行按钮运行

　　运行模拟。

　　在Turbo模式下，仿真在后台运行，并且在暂停仿真或达到“结束条件”时更新显示。

　　在“工具”模式下，模拟将在后台或通过动画显示切割和工具逐步浏览零件。模拟的刀具路径取决于您选择的选项（例如，如果结束条件设置为“下一个Z等级”）。

　　在任一模式下进行仿真时，“运行”按钮都将变为“暂停”。您可以单击此按钮暂停模拟。

　　页面顶部

　　显示的最终条件取决于当前的模拟。例如，“下一个工具”仅在存在其他工具时显示。

　　在CAMWorks操作树中的第一次操作之后选择任何操作时，可以选择Upto Current。选择“最新”时，将模拟直到但不包括所选操作的所有先前操作的刀具路径。

　　仿真速度控制滑块

　　使用此滑动条可以在“工具”模式下控制仿真的速度。拖动滑块以增加/降低速度。释放鼠标按钮后，仿真速度将改变。

　　显示选项

　　显示差异显示差异

　　选择此按钮将显示加工零件和设计零件的图形比较。偏差量由模拟模型上的不同颜色标识。在2个轴部分中，选择一个面会在“消息”窗口中显示一个偏差量。

　　仿真图像近似于加工零件的尺寸和形状。选择“显示差异”选项时，所得的比较也是基于模拟图像偏差的近似值和SOLIDWORKS / CAMWorks Solids零件模型的近似值。可以在“选项”对话框的“模拟”选项卡上设置目标零件偏差和比较公差。

　　如果“显示差异”和“目标零件”按钮处于非活动状态，则可能会出现无法显示目标零件的情况。

　　pin_bl.gif剖视图功能不能与“显示差异”一起使用。

　　剖面视图按钮剖面视图

　　通过此按钮，您可以通过选择截面平面将与之平行的CAMWorks平面并在“截面视图”对话框中选择一个实体来定义截面平面，来自定义模拟零件的截面视图。

　　库存显示库存

　　单击“股票”按钮时，可以通过选择“无显示”，“线框”，“半透明”，“阴影”或“带边缘阴影”来自定义股票显示。

　　例如，选择“半透明”以半透明方式显示库存，以帮助查看孔，孔等的内部加工。


　　工具显示工具

　　单击“工具”按钮时，可以通过选择“无显示”，“线框”，“半透明”，“阴影”或“带边缘阴影”来自定义工具显示。

　　刀架展示刀架

　　单击“工具架”按钮时，可以通过选择“无显示”，“线框”，“半透明”，“阴影”或“带边缘阴影”来自定义工具架的显示。

　　固定装置显示固定装置（仅在组装模式下）

　　在组装模式下，单击“灯具”按钮时，可以通过选择“无显示”，“线框”，“半透明”或“阴影”来自定义灯具和夹具的显示。夹具组件和夹具必须在“设置参数”对话框的“夹具”选项卡上列出，以便在模拟中显示。

　　目标零件显示目标零件（仅在工具模式下）

　　单击“目标零件”按钮时，可以通过选择“无显示”，“线框”，“半透明”，“阴影”或“带边缘阴影”来自定义目标（设计零件）显示。

　　在“工具”模式下，仅实体模型显示为目标零件。表面不显示。在Turbo模式下，将显示实体模型和曲面。如果实体模型或曲面受到抑制，则不会显示。

　　除了查看如何去除材料外，Simulation还可以用于查看工具如何围绕零件本身移动。为此，将“显示目标”设置为“线框”，“半透明”或“阴影”，将“库存”设置为“不显示”，然后在模拟中运行或“单步执行”。

　　如果在“选项”对话框的“模拟”选项卡中启用了“高级渲染”选项，则在模拟过程中可以用金属色调查看“库存”，“工具”，“夹具”，“夹具”和“目标零件”。

　　显示目标显示目标（仅在Turbo模式下）

　　该按钮仅在刀具路径仿真的Turbo模式下启用。单击“显示目标”按钮时，设计零件将显示在图形区域中。

　　更新显示在：

　　这些按钮可以在工具模式下提高仿真速度，并在Turbo模式下提供增量库存更新。

　　在“工具”模式下，模拟过程中工具和库存显示的更新基于按钮“更新显示”的设置。工具和库存显示的更新次数越多，模拟速度就越慢。在每“ n”次刀具路径移动，换刀或操作后，提供了用于更新刀具和库存显示的选项。通常，“刀具”模式用于模拟刀具在坯料中的运动。尽管提供了许多更新选项，但是在“工具”模式下，“选项”下的“更新显示”的建议设置是按“移动次数”进行的。

　　在Turbo模式下，仿真期间坯料形状显示的更新基于按钮“ Update display”（更新显示）的设置。股票显示更新的频率越高，模拟的速度就越慢。在每个“ n”个刀具路径移动，换刀或操作后，提供了用于更新库存显示的选项。通常，Turbo模式用于根据刀具路径移动快速显示最终的坯料形状。尽管提供了许多更新选项，但要获得最快的坯料形状显示，建议在Turbo模式下以“更新”选项设置“结束”。

　　动作

　　在指定数量的刀具路径移动后，将更新模拟显示。这是工具模式的推荐设置。根据计算机的速度，在20到25个移动之间进行设置可以很好地兼顾速度和工具动画效果。

　　在Turbo模式下，最佳设置将基于刀具路径移动的数量。如果用大量的刀具路径移动来模拟3轴刀具路径，则设置为1000或更大可以很好地增量更新库存。

　　刀具路径

　　处理每个特征的刀具路径移动后，将更新仿真显示。

　　运作方式

　　处理完每个操作的所有刀具路径移动后，将更新仿真显示。

　　换刀

　　处理每个刀具的刀具路径移动后，将更新仿真显示。

　　设定

　　在处理每个设置的刀具路径移动后（当有多个设置时），将更新仿真显示。

　　结束

　　处理CAMWorks Operation树中的所有刀具路径后，将更新仿真显示。在Turbo模式下，建议使用此设置

　　扩展缩放按钮扩展缩放（仅在Turbo模式下）

　　此按钮在Turbo模式下启用，并在股票模型上生成用户定义区域的清晰图像。映射坐标后，将库存模型和零件模型裁剪到该区域，并重新生成仿真。

　　对于许多零件，运行Turbo模式可在全视图下提供可接受的零件图像，从而使您能够确定潜在的问题区域。当零件和库存模型超过特定大小时，如果放大某个区域，则模拟视图将变得模糊。使用扩展缩放可提高分辨率以改善图像，但是此功能会占用大量内存，并且会降低模拟速度。

　　以下是创建感兴趣区域的步骤：

　　单击加速模式按钮并运行仿真。

　　旋转零件，以便您向下看Z。不需要此步骤，但是结果会更好。

　　单击扩展缩放按钮，然后在零件模型上的区域周围拖动选择框。

　　如有必要，使用“扩展缩放”对话框中的控件来调整选择框的位置和大小，然后单击“确定”。

　　继续在该区域上使用扩展变焦以查看更清晰的图像。

　　完成后，再次单击扩展缩放按钮以关闭扩展缩放。

　　选择芯片并按D键按钮选择芯片并按Ctrl + D键

　　模拟完成后，将启用此按钮。如果该工具会产生松散的切屑，请单击此按钮，然后以图形方式选择要除去的松散的切屑。选择每个芯片后，其颜色都会改变。选择所有筹码后，请按键盘上的Ctrl + D键，以从显示屏中移除筹码。

　　或者，您可以按住Ctrl键并选择要保留的原料，然后按Ctrl + D键以除去散落的碎屑。单击“选择芯片”，然后再次按Ctrl + D键退出芯片去除功能。

　　将WIP另存为STL按钮将WIP另存为STL

　　允许您将模拟保存到STL文件中，该文件可以用作其他零件模型的工件工件，也可以在生成3轴剩余加工的刀具路径时用作WIP模型。当您单击此按钮时，将显示“另存为”对话框。

　　保存.jpg图像以用于设置表保存.jpg图像以用于设置表

　　在刀具路径仿真期间启用此按钮，并允许您为每个操作保存一个WIP图像，并使该图像与每个操作相关联的设置表中将为零件模型/部件生成。也可以通过在“设置工作表选项”对话框中设置选项来自动生成图像。

　　单击此按钮时，“将WIP图像另存为”对话框将显示与操作名称相对应的默认路径和文件名。 CAMWorks For Solid Edge随附的默认样式表和报告模板旨在根据此命名约定显示图像，如果将文件保存在其他位置或重命名文件，则图像将不会显示在安装表中。 SOLIDWORKS CAM随附的默认样式表旨在显示基于此命名约定的图像，如果将文件保存在其他位置或重命名文件，则图像将不会显示在安装表中。

　　选择要模拟的库存按钮选择要模拟的库存（仅在组装Turbo模式下）

　　存在多个零件时，将在Turbo模式下启用此按钮。单击时，将显示零件/库存列表，以选择要执行模拟的库存。

　　切刀坐标按钮切刀坐标

　　此按钮启用/禁用“消息窗口”中每次移动的XYZ坐标显示。选择后，将打开“消息窗口”。

　　或者，要显示每个移动的XYZ坐标，请显示“消息窗口”，然后在“选项”对话框的“模拟”选项卡上选择“在消息窗口中显示刀具坐标”选项。

　　请注意，显示刀具坐标时，模拟运行较慢。

　　模拟刀具路径的基本步骤

　　以下是运行模拟的步骤：

　　生成工具路径。

　　在“ CAMWorks操作”树中选择一个设置，一个操作或一组操作。

　　右键单击该项目，然后在上下文菜单上选择“模拟刀具路径”。

　　将显示“刀具路径模拟”对话框。使用此对话框中的控件，设置模式，结束条件以及库存，工具等的显示类型。

　　运行按钮单击运行按钮。

　　准备退出模拟时，请单击对话框右上方的“确定”按钮（绿色对勾）。

　　使用“刀具路径模拟”对话框自定义模拟的选项

　　您可以选择自定义模拟的一些选项包括：

　　在工具模式或Turbo模式下运行仿真。

　　显示库存，目标零件和两者的比较。

　　在“工具”模式下，将仿真运行到选定的最终条件，或单步前进。

　　在“工具”模式下，自定义库存，工具和工具架的显示（线框，半透明，阴影或无显示）。

　　对所有或选定的操作运行模拟。

　　模拟操作时，模拟可以针对当前操作，也可以针对所有先前的操作，直至所选操作。

　　在工具模式或Turbo模式下暂停模拟，并使用缩放，平移，旋转等方式动态更改零件的方向。

　　自定义颜色，速度和图像质量以进行刀具路径仿真

　　调整仿真速度和图像质量

　　在Turbo模式和Tool模式下，仿真速度和仿真模型图像的质量均受“选项”对话框中“仿真”选项卡上的参数设置的影响。

　　更改背景颜色

　　您可以在“选项”对话框的“显示”选项卡上更改模拟的背景色。

　　改变经营色彩

　　您可以修改每个操作的模拟颜色。在“操作”树中选择一个或多个操作，右键单击并在上下文菜单上选择“模拟颜色”。在“模拟颜色”对话框中，单击“编辑”，然后选择其他颜色。
