Rhinoceros(犀牛3D建模软件)

　　Rhinoceros 7是一款功能强大的3D建模软件，该程序旨在为用户提供一套完善的3D建模解决方案，在功能上，软件为您提供了角度输入、对象捕捉、编辑表面、变换对象、曲线工具等多种建模与渲染功能，能够帮助您在所见所得的设计界面上完成3D建模，在界面上，Rhinoceros 7采用了典型的操作布局，设计人员可以很快掌握，这里为您分享了Rhinoceros 7的中文本，可以免费激活与使用，有需要的朋友赶紧到本站下载体验吧！

软件功能

　　精确建模

　　笛卡尔坐标-x，y和z坐标输入

　　角度输入-以特定角度绘制

　　距离输入-以特定距离绘制

　　对象捕捉—击中对象上的特定位置

　　正交-将光标限制在某个方向

　　快捷方式-保存按键和鼠标单击

　　SmartTrack-临时参考线和点的系统

　　使用工具栏和按钮-运行命令的图标调色板

　　将文件拖放到Rhino中-打开，插入，导入几何图形并插入图像

　　创建曲线，曲面和实体

　　绘制直线和曲线-起始对象

　　从其他对象创建曲线-提取曲面边缘，混合，圆角，倒角

　　绘制点对象-在空间中标记位置

　　创建曲面—犀牛的构建基块

　　创建实体对象-基本的实体球体，盒子，椭圆体

　　曲线和曲面之间的圆角，混合或倒角

　　编辑曲线，曲面和实体

　　选择要编辑的对象

　　移动对象和对象的一部分

　　编辑曲线-重塑和细化

　　编辑表面

　　编辑实体对象

　　使用控制点编辑对象

　　使用历史记录编辑对象

　　在曲面中创建和编辑孔

　　延伸曲线和曲面

　　提取对象子元素

　　拉伸曲线和曲面

　　展平曲线和曲面

　　撤消和重做动作

　　布尔对象-联合，差，交点

　　分割和修剪曲线和曲面

　　复制和复制对象

　　数组对象-矩形，极性和线性数组

　　复制和复制对象，表面边缘，图层

　　转换物件

　　变换对象-移动，复制，旋转，缩放或定向

　　使用通用变形技术（UDT）-复杂的对象编辑

　　使用建模辅助工具进行精确建模

　　使用构造平面-绘图“板”

　　使用建模辅助工具-将光标置于您的控制之下

　　使用网格

　　绘制网格物体

　　编辑网格物体

　　提取并折叠网格面和顶点

　　管理档案

　　处理文件

　　管理文件属性

　　管理Rhino选项

　　管理视口和视图

　　设置视口显示模式-线框，着色，渲染

　　在视口中导航-缩放，平移，旋转

　　管理视口-排列，设置编号，打开新的

　　使用文字和注释

　　使用绘图工具（剖面线，制作二维图纸，曲线的图纸顺序）

　　使用页面布局

　　使用注释-点，文本和尺寸

　　管理图层，块，组和对象属性

　　使用图层进行模型组织

　　处理块和组

　　使用工作会话-管理多个引用的模型

　　管理对象属性-颜色，层，材料

　　管理对象可见性-隐藏，显示，锁定

　　分析对象

　　分析对象是否存在错误

　　测量对象-长度，面积，质量属性

　　分析对象的质量属性

　　渲染和动画场景

　　添加灯光进行渲染

　　使用材质和纹理

　　渲染模型场景

　　保存视口图像

　　动画视图

　　使用实用程序功能

　　使用数字化臂

　　使用剪贴板-复制，粘贴，剪切

软件特色

　　渲染器

　　全新的默认渲染环境仿制的是现实世界中一个典型的产品设计摄影棚。它包括一个白色背景（白色背景含有一个可自动调整的地面平面）、由大型摄影棚灯光板产生的漂亮柔和的阴影和灯光，这意味着您的模型周围将获得漂亮的漫反射灯光，即使模型中出现较深的腔洞也能看到效果。

　　新建的模型文件将自动使用默认的渲染设置，旧的模型文件也仅需要点击“重置为默认值”按钮就可以轻松转为新的默认渲染设置。

　　更优秀的材质

　　我们让材质的创建和赋予更轻松,新的简易材质去掉了繁琐难懂的名称，材质库中打包了可以立即使用的材质以及真实世界缩放比的贴图。

　　添加了一些简易的油漆和金属材质 - 不需要专业术语，您需要做的只是按照您的喜欢的方式更改颜色即可，预览效果展示在渲染工作视窗中。

　　打开材质库面板，在数百种材质中选取您需要的材质，将其拖放到模型上。

　　所有的材质都是真实世界的比例，不需要多余的摆弄，直接使用即可！

　　材质浏览器可以更方便的管理成百上千种材质和贴图。

　　我们在材质编辑器中添加了通过材标签搜索材质的功能...

　　现在可以通过名称、标签以及用户自己在材质中添加的附注信息来搜索和过滤材质。

　　您可以添加自定义标签然后就可以按照您认为有意义或喜欢的方式对材质进行排序了。

　　您在搜索材质名称的时候可以使用 ? 和 # 作为字符和数字的通配符。

　　您还可以使用 ^ 对搜索结果进行反向过滤，即和标签名称等不匹配的材质会显示出来。我们增加了将材质赋予给单个面的功能，从此不用再先提取面再赋予材质了。

　　从一个地方统一设置

　　我们将先前分散在各处各种不同的设置统一到一个易于访问的位置，渲染需要的一切设置都集中在最新的渲染面板中。

　　以前只能在启用的视图中渲染，现在工作视窗、已命名视图，甚至是快照都可以渲染。

　　可以设置渲染分辨率、渲染质量、工作视窗的长宽比等。

　　可以添加背景图、地平面或环境贴图。您可以将灯光、反射环境以及可见背景设置为不同的环境，将它们混合在一个场景中使用。

　　摆放灯光、设置太阳的位置然后渲染。

　　如果效果不理想，只需点击“重置为默认值”按钮就可以轻松恢复到默认设置。

安装方法

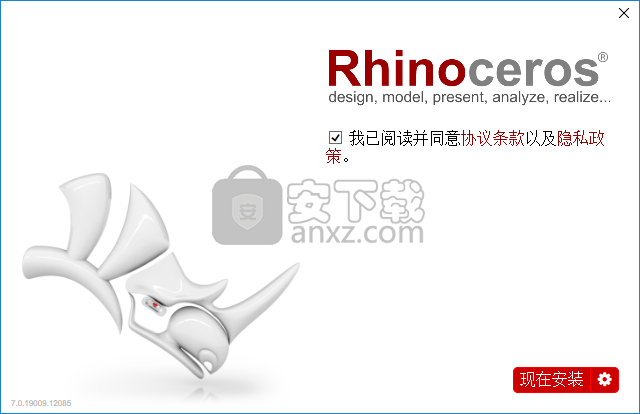

　　1、下载并解压软件，双击Rhino7安装程序进入如下的界面，勾选【我已阅读并同意..】，点击【现在安装】按钮。

　　2、正在安装Rhino7，用户等待安装完成。

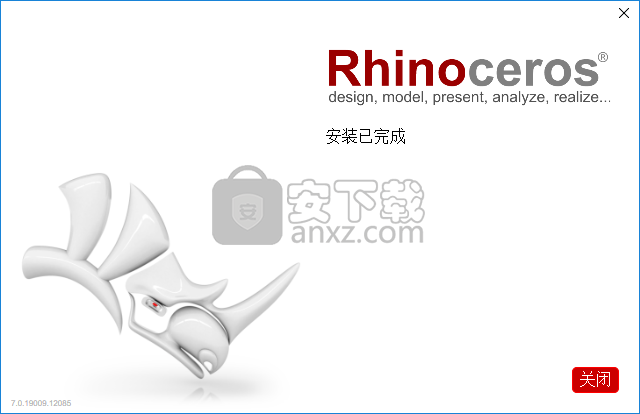

　　3、弹出如下的安装已完成的提示，点击【关闭】按钮。

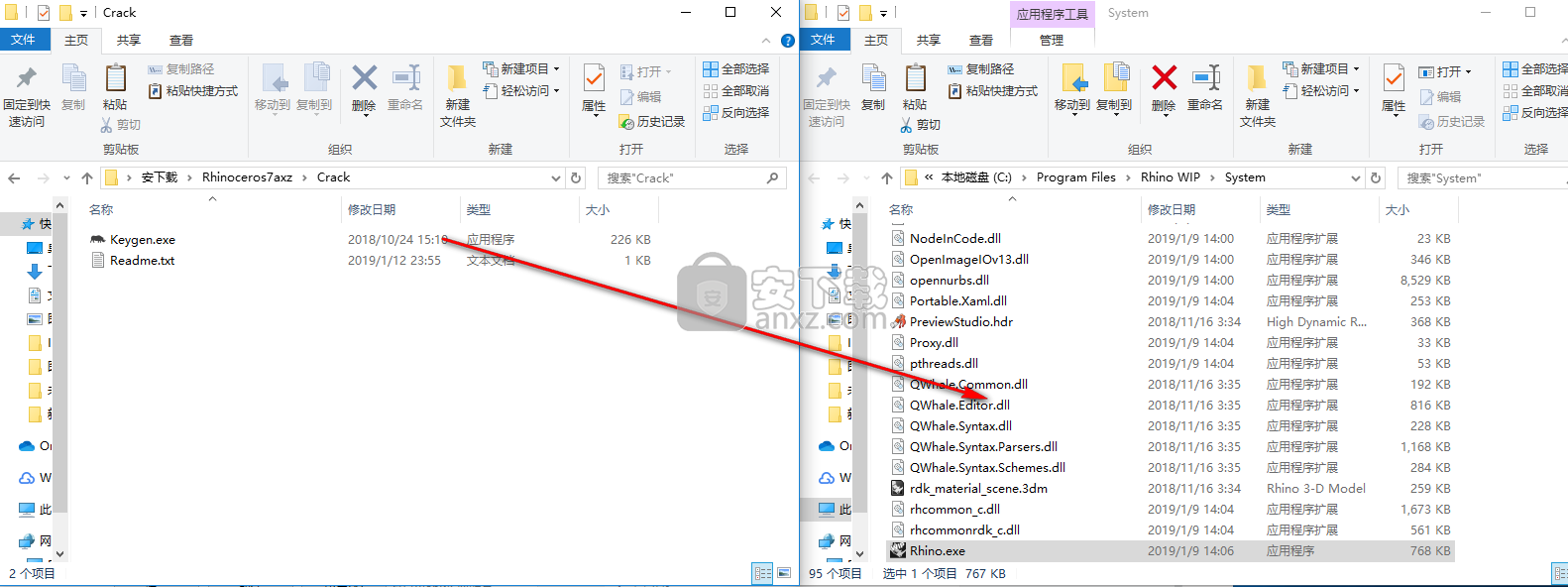

　　5、将补丁文件“Keygen.exe”复制到软件的安装目录，运行后进行打补丁即可完成激活，默认路径为C:\Program Files\Rhino WIP\System。

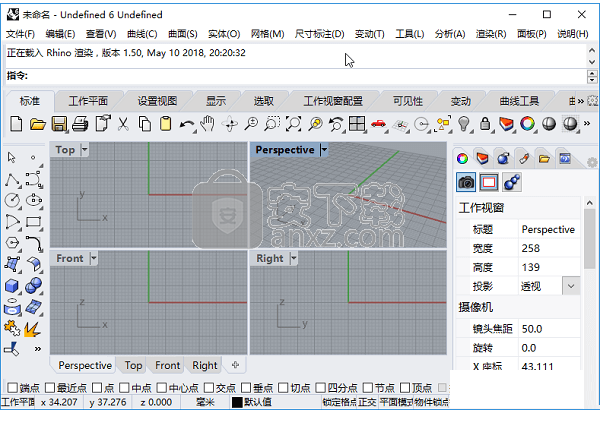

　　7、运行Rhino7，即可开始进行使用。

使用说明

　　在视口中导航

　　导航是通过使用摄像机和目标隐喻来完成的。摄像机和目标可以通过“摄像机”命令可视化。

　　视口标题具有一些用于操纵视口的特殊功能。

　　单击标题以在不干扰视图的情况下激活视口。

　　拖动视口标题以移动视口。

　　双击视口标题以最大化视口。再次双击将大小恢复为正常。

　　视口投影

　　视口可以具有以下三个投影之一：平行，透视或两点透视。

　　在两种视口样式中，鼠标右键导航的工作方式有所不同。在平行视图中，右键拖动可平移视图。在透视图中，鼠标右键拖动可旋转视图。在通常的四视口布局中，有三个平行视口和一个透视视口。

　　平行

　　在某些系统中，平行视图也称为正交视图。在平行视图中，所有网格线彼此平行，并且相同的对象看起来大小相同，无论它们在空间中的位置如何。

　　平行投影。

　　透视

　　在透视图中，网格线会聚到消失点。这提供了视口中的深度错觉。透视投影使距离较远的对象看起来更小。

　　视口导航

　　Rhino的简易导航功能可帮助您可视化模型。

　　更改视图的最简单方法是在按住鼠标右键的同时拖动鼠标。这样可以在平行视图中平移视图，并在透视图中旋转视图。

　　您可以在命令中间更改视图，以精确查看要选择对象或选择点的位置。

　　犀牛对象

　　Rhino中的基本几何对象是点，曲线，曲面，多曲面，拉伸对象和多边形网格对象。

　　为什么选择NURBS建模

　　NURBS（非均匀有理B样条）是一种数学表示形式，可以精确地建模任何形状，从简单的2D线，圆，弧或盒子到最复杂的3D自由形有机表面或实体。由于其灵活性和准确性，NURBS模型可用于从插图，动画到制造的任何过程。

　　NURBS几何是在3D模式下工作的设计师的行业标准，在这种情况下，表单是自由流动的；形式和功能都很重要的地方Rhino用于船舶，航空航天以及汽车的内部和外部设计。家用和办公设备，家具，医疗和运动器材，鞋类和珠宝的制造商使用Rhino来创建自由形状。

　　NURBS建模也被专业动画师和图形艺术家广泛使用。与使用多边形建模器相比，优点是没有构面。可以以任何分辨率渲染模型。可以从模型以任何分辨率创建网格。

　　点数

　　点对象标记3-D空间中的单个点。它们是Rhino中最简单的对象。点可以放置在空间中的任何位置。点最常用作占位符。

　　曲线

　　Rhino曲线类似于一条金属丝。 它可以是直的或摆动的，并且可以打开或关闭。

　　一条多曲线是将首尾相连的几个曲线段。

　　Rhino提供了许多绘制曲线的工具。 您可以绘制直线，由连接的线段，弧，圆，多边形，椭圆，螺旋和螺旋线组成的折线。

　　您也可以使用曲线控制点绘制曲线，并绘制通过选定点的曲线。

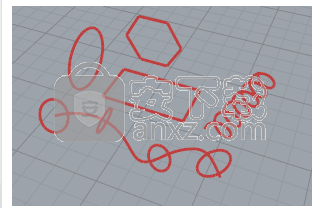

　　封闭和开放的曲线。

　　Rhino中的曲线包括直线，圆弧，圆形，自由形式的曲线及其组合。 曲线可以是开放的或封闭的，平面的或非平面的。

　　选择对象

　　单击对象。

　　从右向左拖动以进行交叉选择。

　　左右拖动以选择窗口。

　　当可以选择多个对象时，选择完成后按Enter。

　　用鼠标选择子对象零件

　　对于许多命令，您可以选择对象的子部分或指定的对象类型，以允许您在狭窄区域内进行选择。

　　Ctrl + Shift +单击，窗口或交叉。

　　示例包括：

　　曲线和曲面控制点

　　多表面和拉伸面和边缘曲线

　　表面边缘曲线

　　网格顶点，面，边界和边

　　组内的对象

　　折线和折线段

　　曲面，多曲面和拉伸对象顶点。 这些等效于SolidPtOn启用的点。

　　精确建模

　　通常，拖动鼠标可在活动视口中的构造平面上移动光标。只需将光标移动到另一个视口即可更改构造平面。

　　您还可以通过多种方式限制光标的移动，包括：

　　到远方

　　到一个角度

　　垂直于工作平面

　　到指定的坐标点

　　相对于当前位置的坐标点

　　在基于光标位置的指定方向上

　　到指定位置的x，y或z坐标

　　距离约束

　　锁定下一个点将与最后一个点保持指定的距离。

　　约束一定距离

　　在命令提示符下键入数字，然后按Enter。

　　标记将以指定距离绕最后一点移动。

　　使用距离约束画一条线

　　启动Line命令，然后放置第一个点。

　　在行尾提示下，键入4，然后按Enter。

　　下一个点围绕最后一个点移动4个单位。

　　使用...确定方向

　　单击。

　　键入

　　角度约束

　　锁定下一个点将相对于最后一个点以指定角度放置。

　　约束一个角度

　　在命令提示符处以<角度格式输入角度，然后按Enter。

　　光标沿着指定角度的线移动。

　　角度约束还可以用于最终确定电梯模式下的拾取。

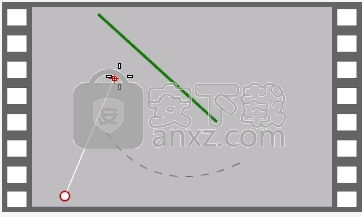

　　使用角度约束画一条线

　　启动“线”命令，然后放置第一个线点。

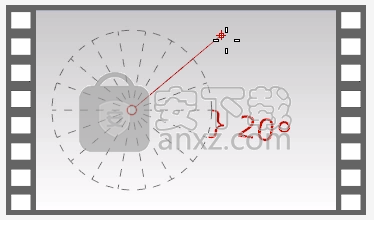

　　在行尾…提示下，键入<20。

　　该线限制为20度角增量。

　　单击以放置点，或输入距离，然后按Enter。

　　距离和角度约束一起使用

　　距离和角度约束可以组合。

　　同时使用距离和角度

　　在提示符下键入@符号，或键入r设置相对于最后一点的距离。

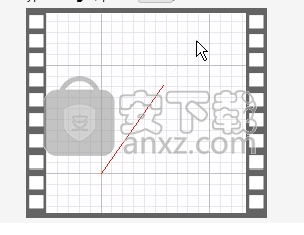

　　使用距离和角度画一条线

　　启动“线”命令，然后放置第一个线点。

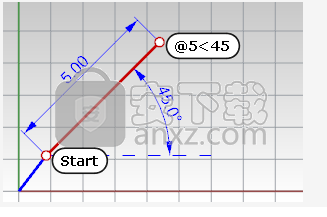

　　在行尾…提示下，键入@ 5 <45或r5 <45。

　　该线从最后一个点起与第一个点成45度角以5个单位绘制。

　　方向锁（Tab键）

　　Tab键可锁定光标的行进方向。

　　使用方向锁定

　　绘制时，放置第一个点后，将鼠标拖动到新位置，然后点击Tab键以锁定方向。

　　使用方向锁定画一条线

　　启动“线”命令，然后放置第一个线点。

　　使用对象捕捉来定位另一个对象上的特定位置。

　　点击Tab键。

　　现在，当您点按Tab键时，标记将沿第一个点与标记所在的点之间的直线约束。

　　如果启用了网格捕捉并激活了正交，则方向锁定将捕捉到网格线。

　　提示

　　当您希望线穿过曲线的末端然后越过曲线的末端时，请使用方向锁定约束。打开最终对象捕捉。当您将光标移到曲线的末端附近时，标记将捕捉到曲线的末端。点击Tab键，然后将鼠标移到曲线末端之外并进行拾取。该线将穿过曲线的末端。

　　使用方向锁定约束和距离约束来绘制指定长度的曲线，然后使用Tab键约束角度。

　　圈子锁定（Tab键）

　　再次点按Tab键将使Rhino进入一个圆圈的跟踪模式，在此位置，Rhino不会锁定到最后一个拾取点和3-D鼠标位置所定义的直线，而是会在圆圈上跟踪中心在最后一个拾取点，半径由Tab抽头位置定义。

　　使用圆圈锁

　　绘制时，放置第一个点后，将鼠标拖动到新位置，然后点按两次Tab键以锁定圆半径。

　　电梯模式

　　指定一个在构造平面上的点之上或之下的给定距离的点。

　　Ctrl +鼠标左键。

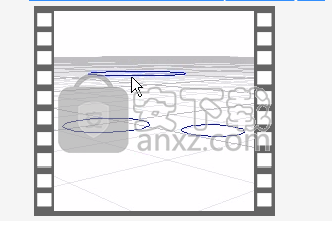

　　使用电梯模式绘制曲线

　　启动“曲线”命令并放置第一个点。

　　在“曲线的下一个点...”提示下，在透视视口中选择另一个位置。

　　在“下一点...”提示下，按住Ctrl并在透视视口中选取一个点。

　　在透视视口中拖动鼠标。

　　将显示一条跟踪线，指示标记被约束为垂直于构造平面移动。单击以选择点。注意其他视图中标记的位置。

　　使用升降机模式拖动与工作平面垂直的对象

　　选择要移动的对象。

　　按住Ctrl并单击并拖动选择集。

　　一条追踪线会将您选择的点连接到标记，指示选择集的新位置。

　　释放鼠标左键以放置对象。

　　管理工具栏

　　Rhino将以默认的工具栏布局打开。 默认的工具栏布局仅显示许多Rhino工具栏的一部分。 可以从默认工具栏布局中的工具栏按钮打开大多数隐藏的工具栏。 当您单击链接了另一个工具栏的工具栏选项卡时，左侧边栏中显示的工具栏可能会更改。

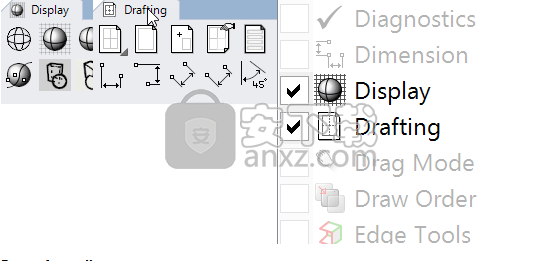

　　从Rhino Options中打开工具栏

　　在工具菜单上，选择工具栏布局。

　　Rhino选项中的“工具栏”页面已打开。

　　在“工具栏”下，选择要打开的工具栏。

　　从工具栏组中打开工具栏

　　单击工具栏组中的齿轮按钮。

　　或者，右键单击工具栏组中的任何位置。

　　选择显示工具栏以打开工具栏。

　　选择“显示或隐藏选项卡”以在当前工具栏组中添加工具栏。

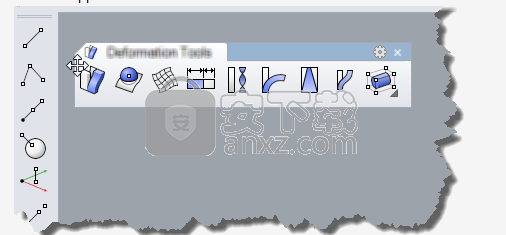

　　浮动工具栏

　　拖动工具栏手柄。

　　释放鼠标按钮以放置工具栏。

　　一个选项卡将出现在工具栏上。

　　重塑浮动工具栏组

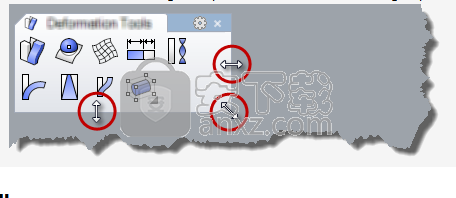

　　拖动工具栏组边框。

　　请注意，光标会改变形状，以指示可以调整工具栏组的大小。

　　工具栏组

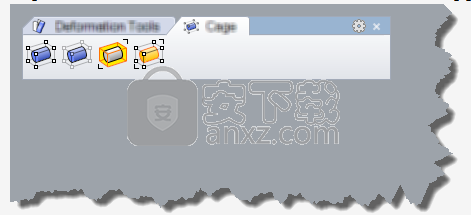

　　工具栏组包含多个工具栏作为选项卡。将一个工具栏添加到另一个工具栏时，会在工具栏列表中创建一个工具栏组。 （*选项卡）指示它是一个组。从组中删除所有工具栏时，工具栏组也会从工具栏列表中删除。

　　工具栏组的一部分

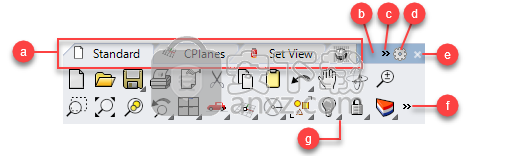

　　标签（a），组句柄（b），滚动控件（c），工具栏菜单按钮（d），关闭按钮（e），显示更多（f）和链接的工具栏级联按钮（g）。

　　（a）标签

　　停靠在组中的每个工具栏均显示为选项卡。

　　将标签带到顶部

　　单击一个选项卡。

　　标签可以在组之间移动，也可以独立放置。

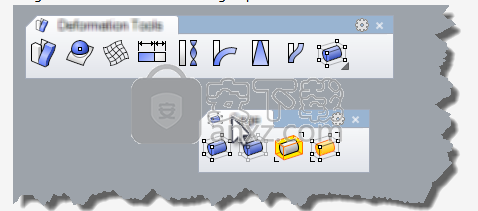

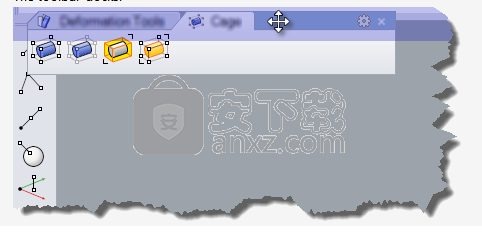

　　移动工具栏选项卡

　　将工具栏选项卡拖到另一个组。

　　将工具栏选项卡拖到屏幕上的空白区域，使其成为独立的组。

　　将工具栏选项卡复制到另一个组

　　按住Ctrl并将工具栏选项卡拖动到其他组。

　　（b）组手柄

　　组手柄是该组的空白区域，其中没有选项卡出现。

　　移动浮动工具栏组

　　单击手柄区域以拖动整个工具栏。

　　当手柄处于活动状态时，光标会将形状更改为四个方向的箭头。

　　停靠工具栏组

　　将工具栏组手柄拖到Rhino图形区域的边缘。

　　蓝色形状将点亮工具栏将停靠的区域。

　　释放鼠标按钮以停靠工具栏。

　　工具栏停靠。

　　防止工具栏在拖动时停靠

　　为防止将工具栏拖到视口边缘附近时停靠，请在拖动工具栏时按住Ctrl。

　　（c）滚动控制

　　如果工具栏组未展开以显示所有选项卡，则会出现“滚动”控件。

　　单击滚动控件，然后从菜单中选择选项卡名称。

　　所选的标签位于最前面。

　　（d）工具栏菜单按钮

　　打开组“选项”菜单。
