HEEDS MDO 2015-HEEDS MDO下载附带安装教程

　　HEEDS MDO 2015是一款多学科设计优化软件，为不同的用户提供了丰富的功能模块，该程序中内置了四个大模块，可以大幅度提高程序的性能，同时也可以让用户在使用过程中更加顺手；程序新增了XML标记功能，现在，新版本的HEEDS完全支持解析XML文件以进行标记，使用此功能可以标记，自动标记和多标记输入和输出参数，使用XML标记易于使用，不需要任何XML知识；提供改进的用户数据处理，用户管理许多外部数据集，他们通常愿意将数据导入HEEDS中以进行后期处理和优化，现在，通过一次按一下按钮就可以将外部数据源无缝导入HEEDS，从而使体验变得更加轻松和直接，您还可以使用此功能在同一图上绘制来自多个算例的数据；需要的用户可以下载体验

新版功能

　　电池模拟

　　数字验证锂离子电池设计，包括几何电池规格和电池性能。电池单元的广泛组件以及材料数据库均可用，以支持用户进行模型开发。

　　流变学

　　计算流变学被用于模拟工业问题中的非牛顿或粘弹性材料。流变求解器可以准确地解析复杂流变材料流的主要物理原理，并有助于预测其行为。

　　协同仿真

　　通过专用界面或直观的API与其他仿真工具耦合。这使多物理场仿真的时间范围从微秒到几千秒不等，从而为复杂设计的开发和评估提供更快，更准确的分析和更短的转换时间并行优化技术

　　HEEDS PARALLEL通过同时提交多个方案给不同的处理器，提高优化速度，且速度提高与硬件及软件资源几乎是线性的关系。

软件特色

　　1、易于使用的界面

　　虽然HEEDS MDO使用的技术很复杂，但是软件用户界面友好。它特有的选项卡界面可以使用户明确项目建立和执行的六个过程。

　　2、与诸多CAE工具的连接

　　HEEDS MDO与所有常用的CAE应用软件均有接口，使设计优化过程自动化。它还能调用多种软

　　件工具进行前处理，后处理，分析计算和多学科优化。HEEDS MDO为以下工具提供输入和输出接口：Abaqus、ANSYS、WB、Excel、LS-DYNA、

　　3、独有的优化技术

　　HEEDS MDO默认的研发方式-SHERPA采用多重研发策略，可以动态和实时的随着优化范围的变化调整针对问题的研发方式。

　　用户可以利用HEEDS软件进行众多的分析，快速确定优化空间，省去了众多的试验费用及时间；

　　从大量的模型参数中提取出敏感参数，并对敏感性参数进行评估；

　　对模型的健壮性和可靠性进行评估。通过对模型参数的优化，达到减少模型质量与成本的目的。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

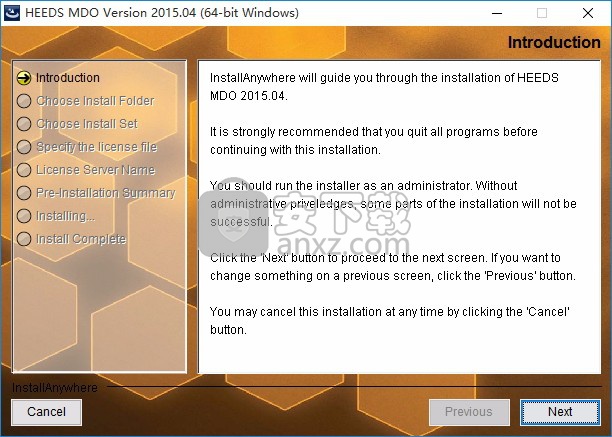

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

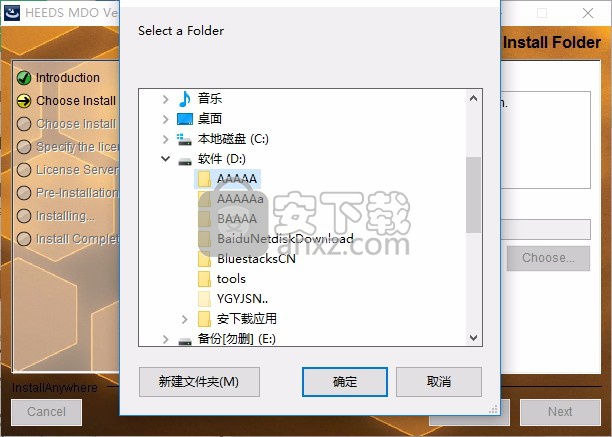

　　3、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

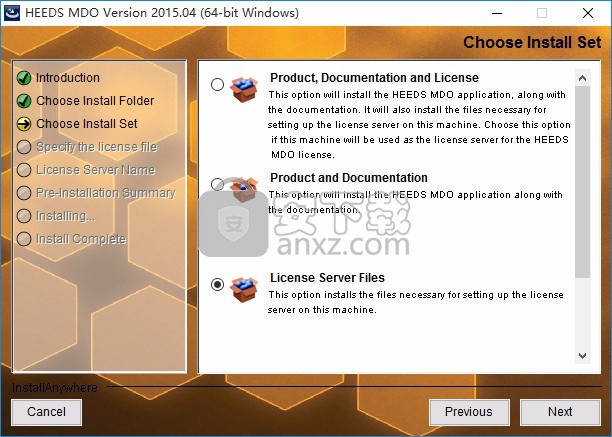

　　4、安装类型，选择Custom自定义模式，如图中标注一致，点击第三个选项

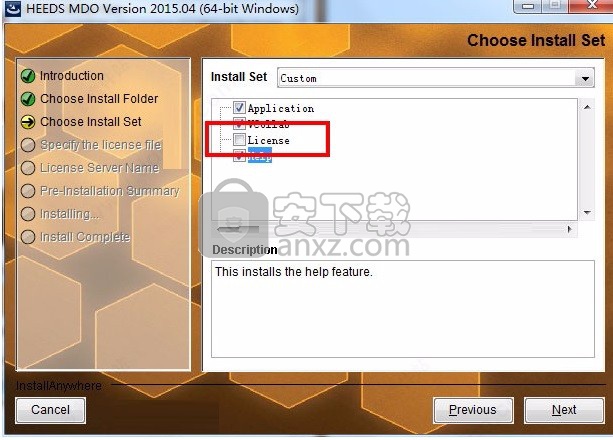

　　5、勾选VCollab，取消License（提示：务必取消许可证，这非常重要！！！）

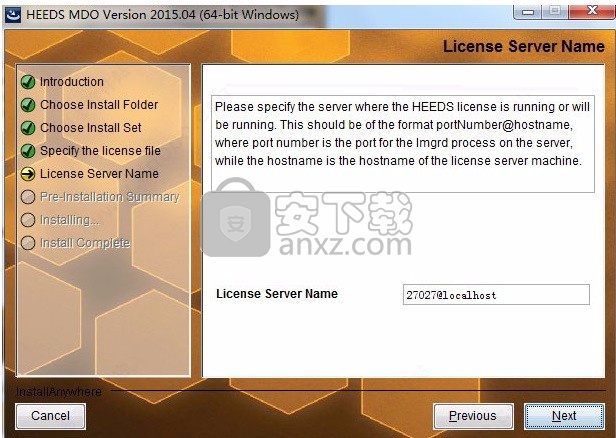

HEEDS MDO 2015(设计优化工具)

　　6、弹出以下界面，用户可以直接使用鼠标点击下一步按钮即可

　　6、现在准备安装主程序，点击安装按钮开始安装

　　7、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

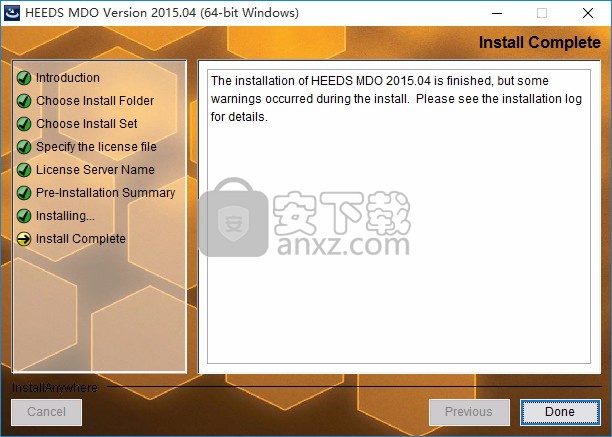

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可（安装过程中会弹出VCollab Suite，根据提示完成安装)

方法

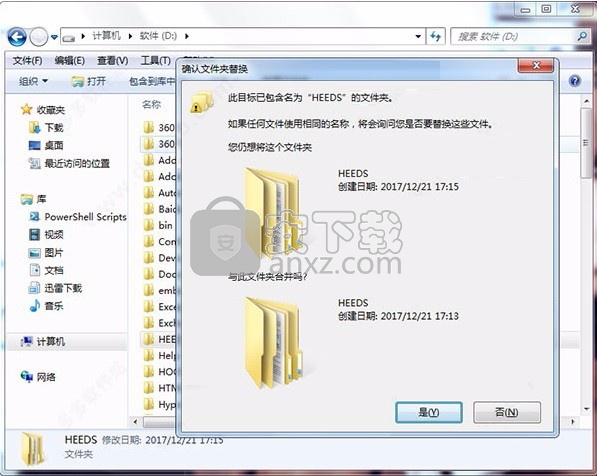

　　1、安装完成后，打开“_SolidSQUAD_”目录，将文件夹“HEEDS”复制到目录下覆盖源文件，默认目录为C:\HEEDS

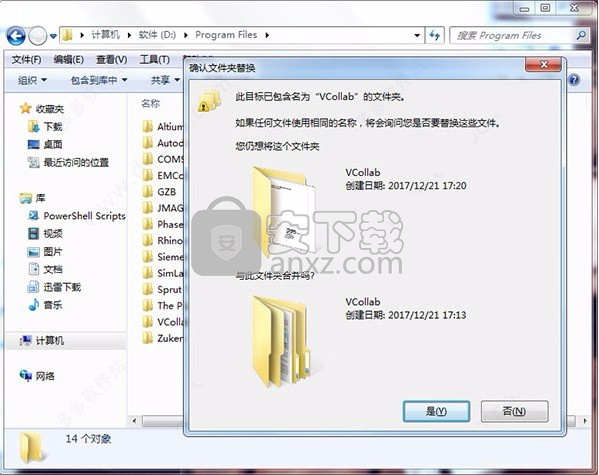

　　2、将“VCollab”文件夹复制到C:\Program Files

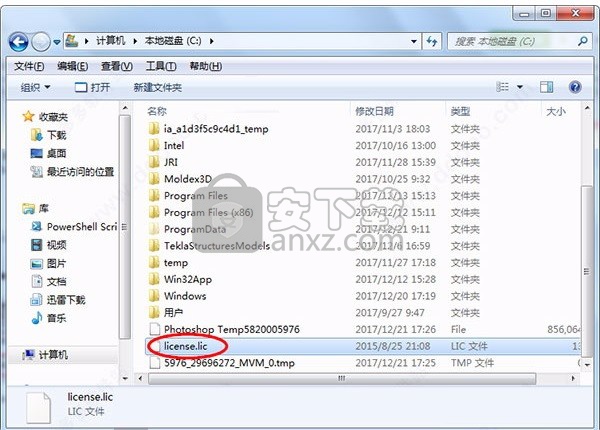

　　3、将许可文件“license.lic”复制到C盘根目录下

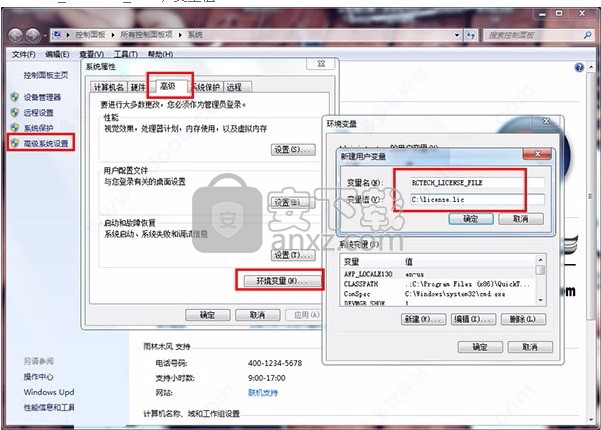

　　4、右键点击计算机选择属性，选择高级系统设置》高级》环境变量，新建变量，变量名：RCTECH_LICENSE_FILE，变量值：C:\license.lic

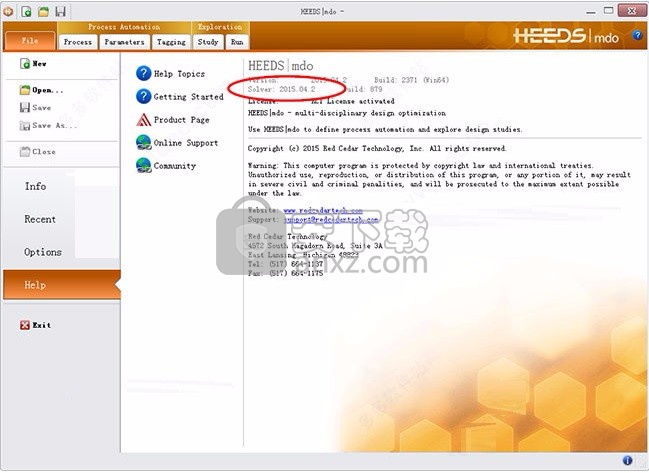

　　5、完成以上操作步骤后，重启计算机，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　加快您的设计探索研究

　　当试图通过仿真找到更好的设计解决方案时，我们都感到“需要速度”。我们如何做才能加快我们的设计探索研究？让我们在这里讨论所有选项，包括可能不太明显的选项。

　　在典型的研究中，执行设计探索研究所需的总CPU时间使用以下简单公式确定：

　　该公式包含确定执行研究所需时间的三个因素：

　　评价数

　　这是在搜索过程中将评估的不同设计（或设计变量值的组合）的数量。我们通常将其称为“探索预算”。

　　因为所需的评估数量取决于设计空间的复杂性，所以我们可以通过减少设计变量的数量和/或设计变量的范围来加快搜索速度。这些方法中的每一种都有可能简化设计环境，使搜索更容易收敛。但是，这种简化的设计环境可能不包含您希望找到的设计，也可能不包含您不知道的新概念。因此，限制设计探索的数量可能会加速收敛，但也可能会导致最终设计性能降低。通常，我们建议您根据对哪些变量和范围最有可能产生最佳设计的最佳判断来定义问题。如果您主要对改进特定设计感兴趣，

　　当然，减少所有问题的评估数量的最佳方法是使用有效的搜索策略，例如SHERPA。从非常简单到最复杂，这种混合和自适应搜索方法可以很好地解决各种问题。

　　每次评估的平均时间

　　在设计探索研究中花费的几乎所有CPU时间都与执行设计仿真有关。这些模型的执行时间通常可以通过降低分辨率（例如，使用较粗糙的有限元网格/网格）或简化模型表示（例如，降低模型的特征或使用子模型）来缩短。创建更有效的模型通常是一个好主意，但是如果这意味着牺牲准确性，那不是一个好主意。不正确的模型可能会误导设计搜索，使最终结果成为模型的“伪像”，而不是真正改进的设计。爱因斯坦（Einstein）引用了一句话，说一个模型应该“尽可能简单，但不要简单”。极好的建议。

　　如果需要针对每个设计变体（例如崩溃和NVH）执行多个独立的仿真，则并行同时运行这些仿真将为搜索加速提供另一条途径。

　　此外，我们通常能够在多个处理器上运行单个仿真，对于某些级别的并行化，有时接近接近线性加速。当有必要的计算机硬件和软件许可证可用时，并行化是减少探索研究的时钟时间的好方法。如今，时钟时间通常比CPU时间更有价值。

　　并行评估数

　　说到并行化，某些搜索算法（例如SHERPA）能够一次处理多个设计评估结果。换句话说，SHERPA无需决定在每次单个设计评估之后下一步要搜索的位置，而是可以决定接下来要评估的N个设计。然后，它使用来自这N个设计的结果来决定要评估的下一组N个设计，依此类推。在这种情况下，可以实现线性加速，因此研究可以快至N倍。

　　N的大小有实际限制。SHERPA需要定期分析过去的结果，以便它可以重定向搜索并以尽可能最有效的方式使用将来的评估。根据经验，建议N不大于评估总数（勘探预算）除以10。这将使SHERPA至少有10次机会来分析先前的结果并调整搜索策略。优选大于10。

　　奖金加速因素–合作

　　上述公式中没有包含另外一个求解时间因子。实际上，这可能只是最重要的因素– 直觉。直觉在任何设计探索搜索之前，之中和之后都起着至关重要的作用，包括在重启开始时。直觉的某些方面包括在上述三个因素中，但是有更直接的方法可以利用它，例如在研究之前和研究期间注入实际设计。我们之所以称之为协作设计探索，是因为它将高度发展的人类直觉与先进的数学和计算功能结合在一起。有了足够的勘探预算，HEEDS将能够自行在设计空间中识别性能更好的设计。但是，通过将其专门的搜索功能与基础领域知识相结合（通过设计注入），可以更快，更有效地探索高性能区域，从而实现真正的创新性突破。

　　叠加结果变得容易

　　在每个HEEDS版本中，都添加了新功能，以简化流程的捕获和自动化流程，并探索设计空间以寻求更多创新解决方案和可视化结果的方式，以更深入地了解产品的运行和性能。

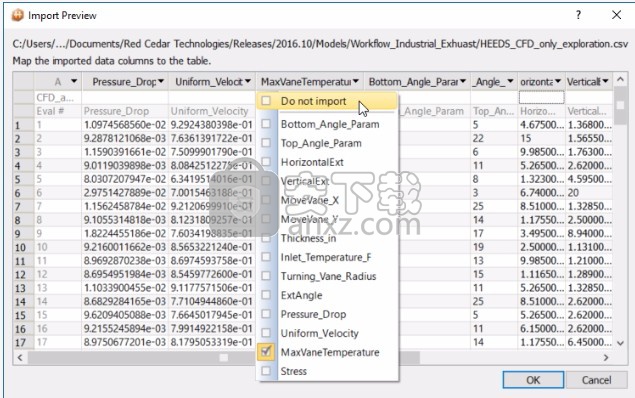

　　比较不同项目，模型或实验数据之间的设计探索结果，是获得洞察力的一种有价值的方法。这通常用于根据传统设计甚至竞争产品评估性能。现在，在版本2016.10中更容易进行结果比较。现在，可以将任何外部来源的结果直接导入HEEDS Post。我们将使用图1中的工业排气管示例来强调其工作原理。

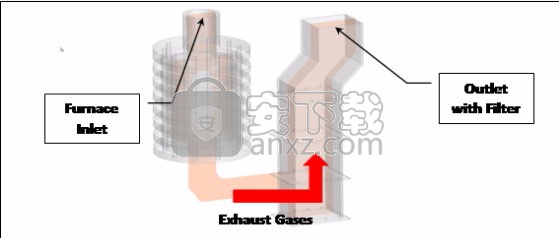

　　图1.工业排气管系统

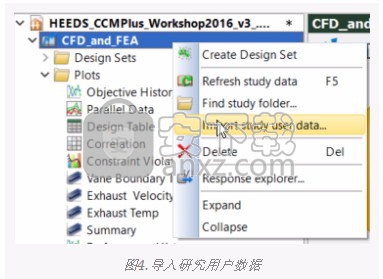

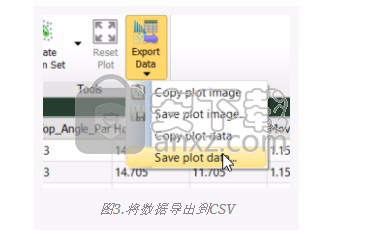

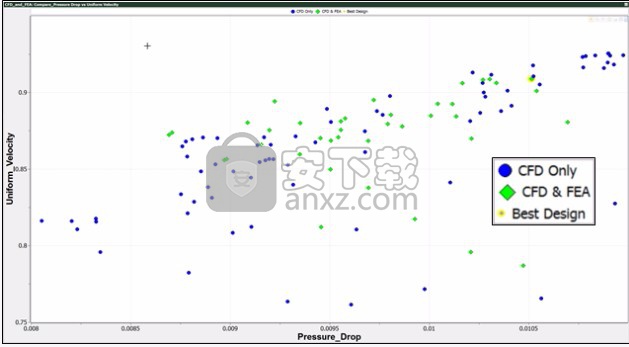

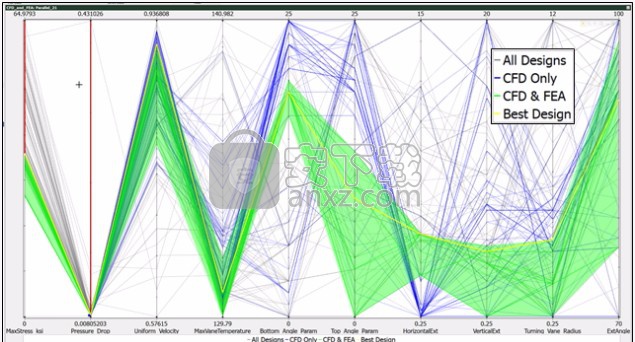

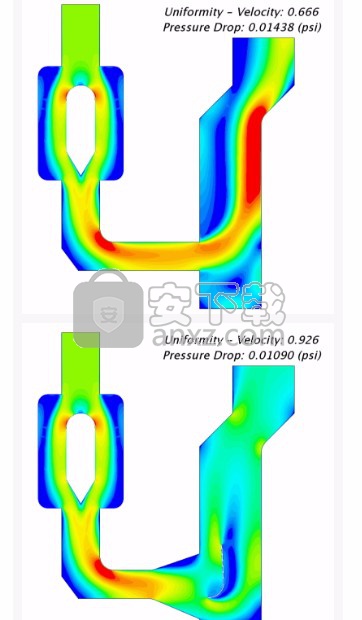

　　该管道系统的挑战是提高出口处的流动均匀性，在出口处使用过滤器捕获颗粒物。安装的系统仅在出口处实现60％的流量均匀性，从而导致过多的过滤器清洁和更换成本。HEEDS用于通过在管道中加装导流叶片来提高均匀性，从而将流量均匀性提高到93％。但是，由于担心温度对偏转器的影响，因此进行了第二次设计探索，以解决结构材料的局限性。这项结合设计探索的研究得出了90％的最终流量均匀性（见图2）。
