Mentor Graphics Precision 2019.164位

　　Mentor Graphics Precision 2019.1软件是一款针对FPGA而设计的独立解决方案，程序系统内置了非常多的功能模块，包括：Hi-Rel、Precision RTL Plus等等，有了多个模块的集成，用户在使用此工具时会非常的顺手，同时还可以大幅度提高用户的工作效率；该程序可以在RTL开发周期中准确地测量，交互式探索并彻底优化设计产品，设计人员可以直接在RTL设计上评估功耗，而无需经过耗时的物理实施步骤；全面分析低功耗设计和验证面临的各种复杂调试问题，借助相关示例来说明如何避免或轻松解决这些问题，一些低功耗设计可避开的常见陷阱；如不避开，这些陷阱可能引起难以在设计后期调试的复杂低功耗问题；此工具现在可以完美的解决此问题；需要的用户可以下载体验

软件功能

　　一、Precision RTL Plus

　　Precision RTL Plus是Mentor Graphics的旗舰FPGA综合解决方案，为商业应用以及军用和安全关键系统提供突破性优势。Precision RTL Plus提供了一种改进的FPGA设计方法，可提高设计人员的工作效率。通过其先进的综合技术和Mentor FPGA流程中的集成，它提供了几个独特的功能，使每个设计人员能够更快地达到时序收敛，最大限度地减少设计变更的影响，并满足特定应用的要求。

　　二、Precision Hi-Rel

　　Precision Hi-Rel，为安全关键和高可靠性应用提供基于综合的辐射效应缓解。减轻辐射效应的替代方法，例如手动将安全措施编码到设计中，可能太困难，耗时或容易出错。借助Precision Hi-Rel，设计人员可以防止单一事件影响（SEE），并从自动化，广泛的用户控制和多供应商支持中受益。

　　主要特色和优点：

　　1、三重模块冗余（TMR）

　　广泛的设备支持TMR插入

　　广泛的用户控制

　　2、安全的FSM

　　容错FSM编码

　　所有状态机编码的故障恢复

　　三、Precision RTL

　　Precision RTL是Mentor Graphics的入门级FPGA综合解决方案，可提供卓越的结果质量，是Mentor Graphics全面的FPGA供应商独立解决方案的一部分。Precision RTL具有丰富的功能集，包括高级优化，屡获殊荣的分析和行业领先的语言支持，可实现独立于供应商的设计，加快产品上市时间，消除设计缺陷并提供卓越的结果质量。

　　主要特点和优点：

　　1、FPGA供应商独立综合

　　支持Altera，Lattice，Microsemi和Xilinx

　　对Atmel和QuickLogic的OEM支持

　　所有设备的HDL和约束相同

　　2、精确-IP

　　为任何设备生成构建块IP

　　利用针对Precision验证的第三方IP

软件特色

　　查看原理图

　　最初编译设计时，内存数据库是使用通用门创建的。 如果此时调用设计浏览器，则RTL原理图是此数据库的反映。

　　在综合之后，除了通用数据库之外，还创建了技术映射数据库。 双击技术原理图文件时，会出现技术映射设计的原理图。 您可以通过选择适当的视图来选择查看原理图。

　　esign Browser Filter

　　此选项充当用于在设计浏览器中查看所选对象的过滤机制。 默认设置所有项目以供查看。 您可以取消设置您不想在设计浏览器中查看的项目上的复选标记。

　　优化

　　添加IO Pads - 单击以指示Precision Synthesis添加I / O缓冲区或保留设计外围的I / O缓冲区。如果未选择此选项，则所有I / O缓冲区将由适当的内部三态，内部缓冲区和逆变器替换。

　　警告：此字段的默认值取决于技术。如果更改技术选择，则此字段的值可能会更改。更改技术选择后，请务必重新检查设置。

　　将DFF上的设置/重置转换为锁存器 - 取消选择以关闭此功能。此功能允许转换匹配目标技术。

　　编译区域 - 用于指定区域减少优化时间延迟减少的优先级（默认为未选中）。此选项和Compile for Timing是互斥选项。

　　编译时序 - 在设计优化期间使用更严格的精确综合内部约束，从而实现Fmax改进支持仅限于莱迪思和Xilinx器件。此选项和Compile for Area是互斥选项。

　　RAM的自动资源分配 - 首先将RAM映射到块RAM资源，然后将剩余的RAM结构映射到逻辑资源，请选中此选项。默认为false，当推断的RAM数量超过目标设备的块RAM资源时，停止合成步骤。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

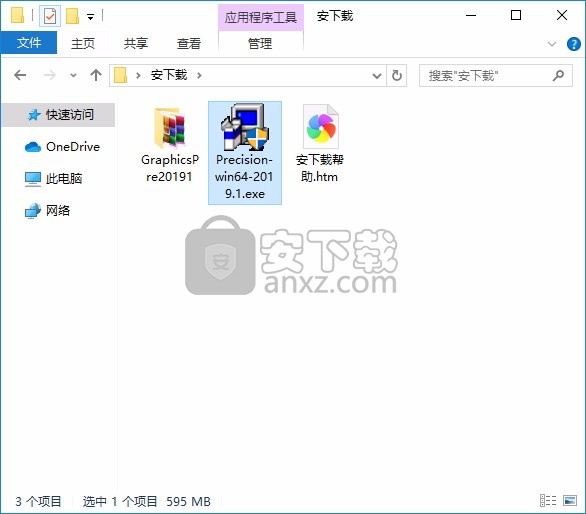

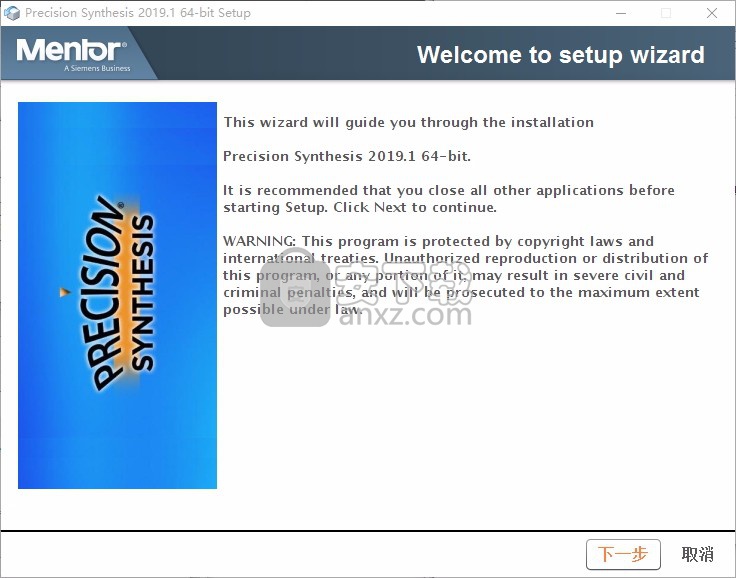

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

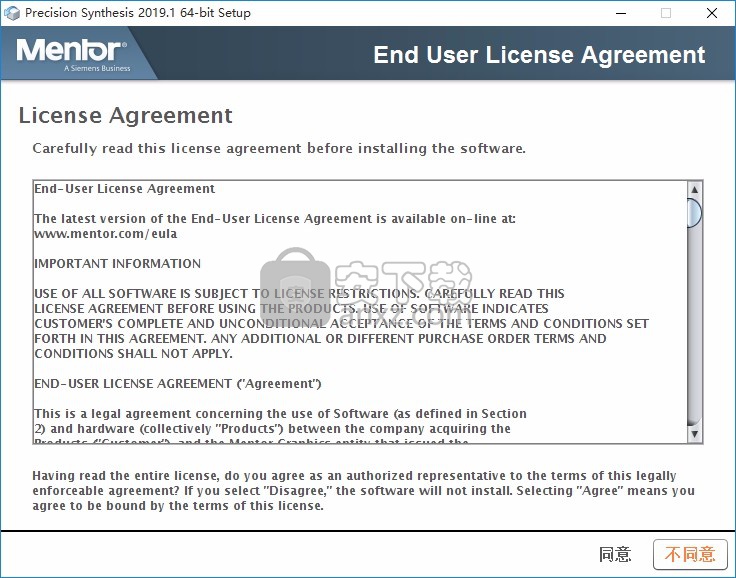

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

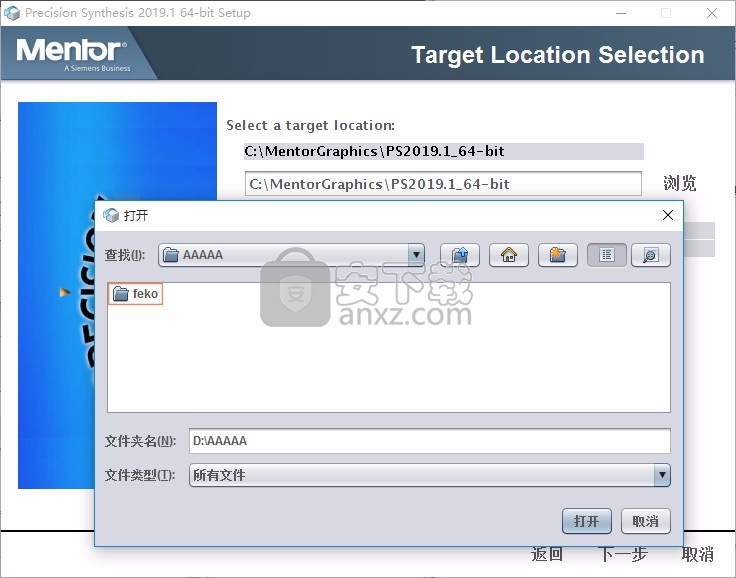

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

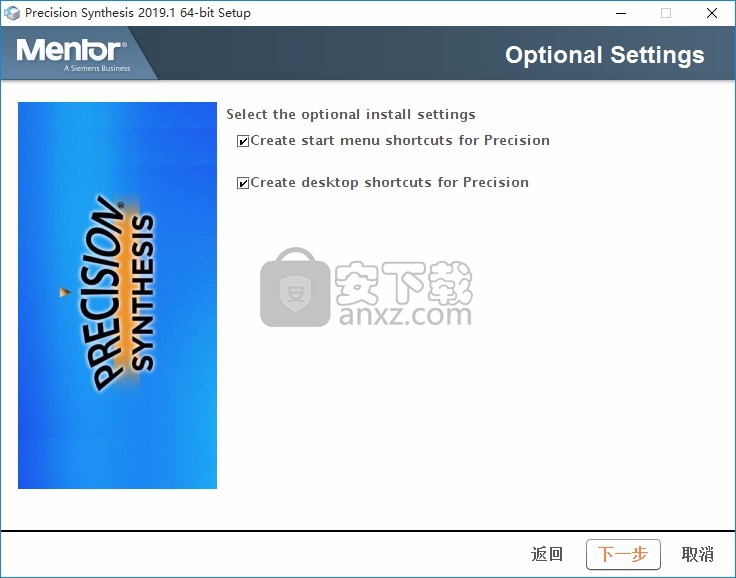

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

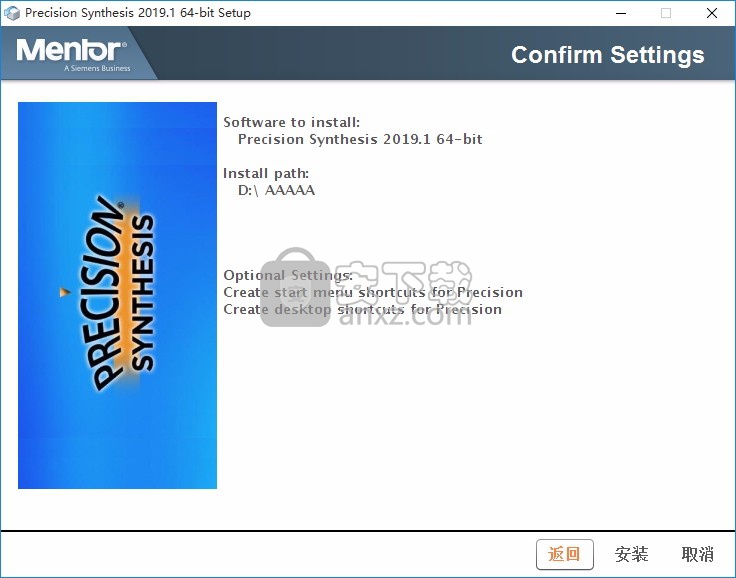

　　6、现在准备安装主程序，点击安装按钮开始安装

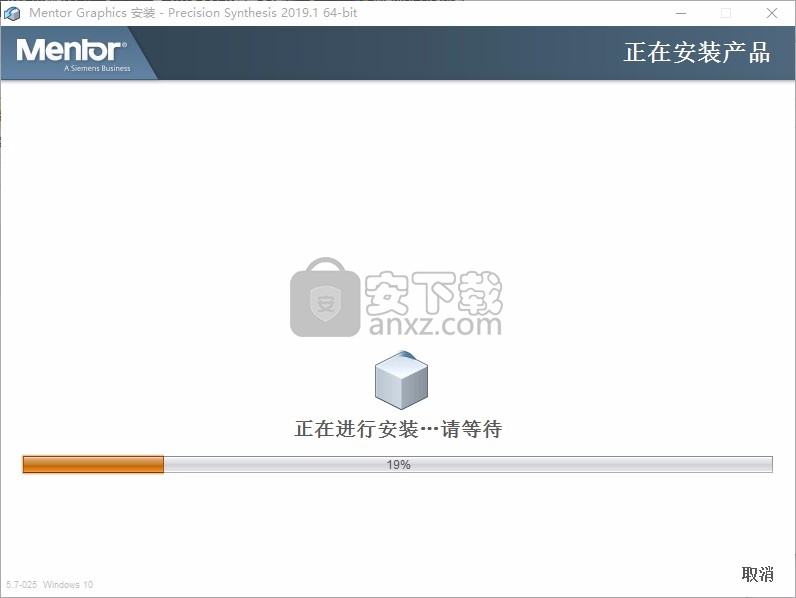

　　7、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

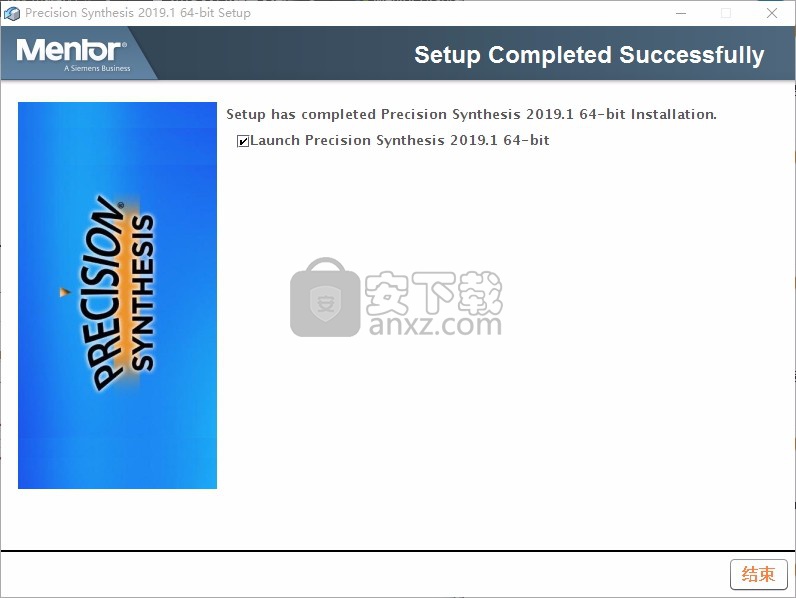

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

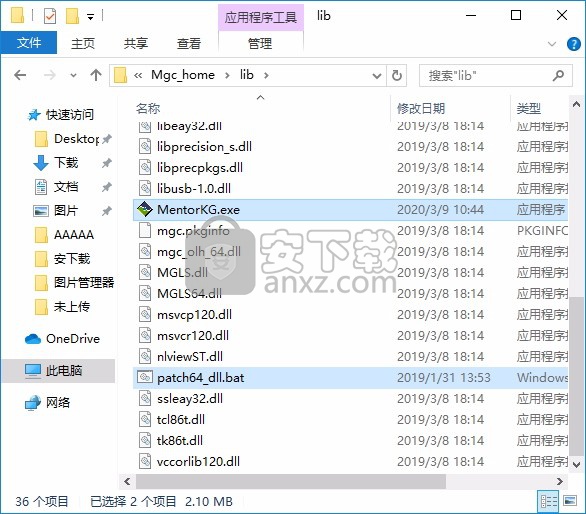

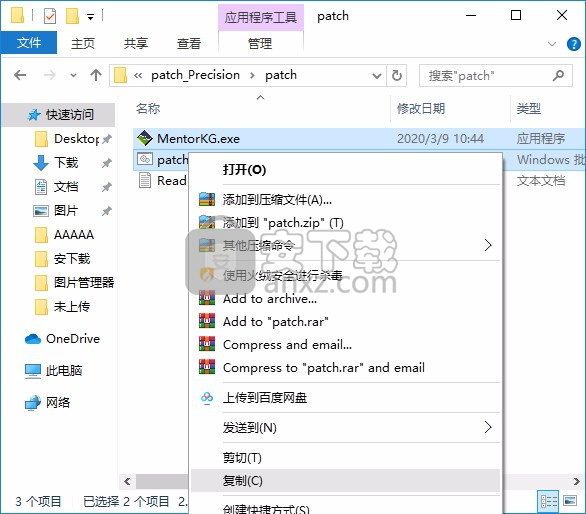

　　1、复制补丁patch64_dll.bat、MentorKG.exe到软件安装地址保存C:MentorGraphicsPS2019.1_64-bitMgc_homelib

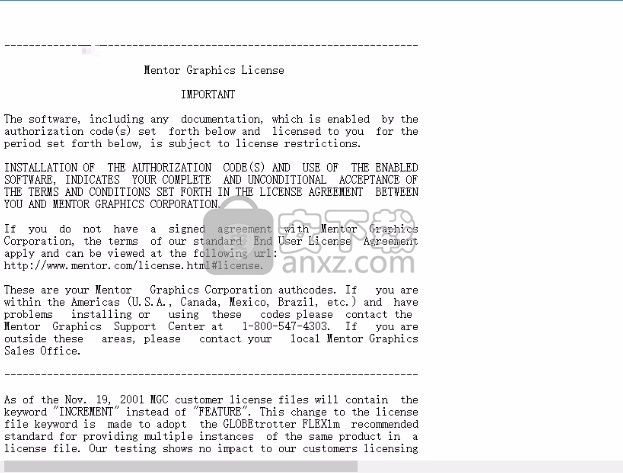

　　2、打开patch64_dll.bat点击回车键得到一个LICENSE.TXT文件，将其保存到C:MentorGraphicsPS2019.1_64-bit

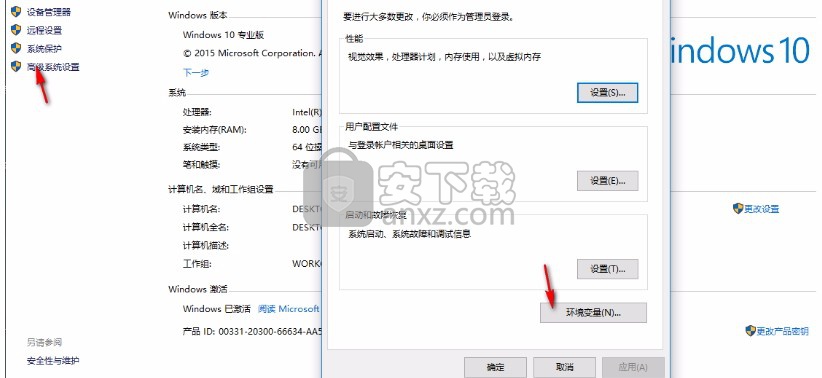

　　3、点击此电脑-属性-环境变量，您需要为电脑设置新的的变量

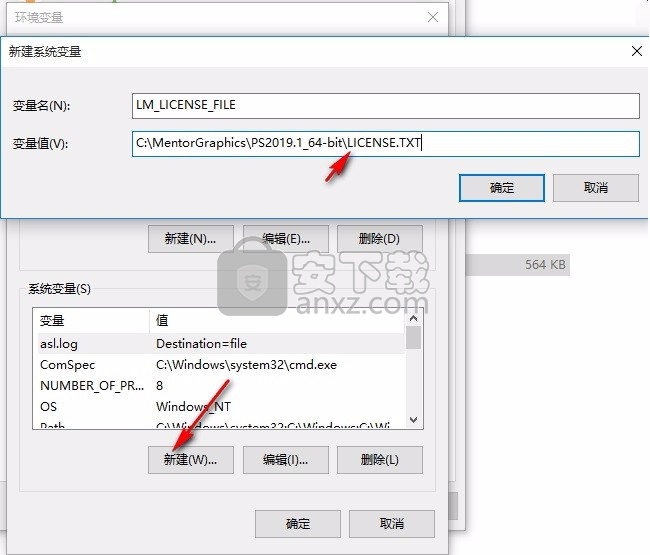

　　如图所示，点击新建，输入下方的内容点击确定

　　LM_LICENSE_FILE

　　C:MentorGraphicsPS2019.1_64-bitLICENSE.TXT

　　4、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　Mentor提供了业界最准确的寄存器传输级（RTL）功率估算解决方案。通过Mentor针对FinFET设计开发和优化的新的独特技术，与其他解决方案相比，在精度方面具有如此显着优势。

　　Mentor的创新混合综合方法可创建物理感知的设计表示形式，并针对RTL功率估计精度进行了优化，并在适当时保留了抽象并在必要时综合了实现细节。

　　此外，Mentor基于顺序分析的传播引擎可捕获所有信号的时间和空间相关性，包括在合成过程中创建的内部信号。结果，形成了精确而完整的开关活动信息，从而可以进行更准确的RTL功率分析。

　　在RTL源代码，原理图显示，设计层次结构和各种可排序的报告的上下文中提供了电源结果，从而可以在整个设计周期内进行有效的设计分析并轻松进行电源跟踪。

　　引导式降低功率

　　Mentor平台提供了一种交互式方法来探索和降低功耗，从而轻松实现设计的最低功耗RTL。

　　注重功耗的设计人员知道，在微体系结构和RTL设计阶段，它们可以对功耗产生最大的影响。但是，在设计窗口短的情况下，很难驾驭日益复杂的设计复杂性，以找到并实现最佳的节能机会。

　　Mentor会彻底分析RTL源代码，并寻找导致过度消耗和功率浪费的设计次优性。内置的专家系统经过精心设计，可识别数十种不同的潜在优化方案。

　　在获得专利的深度顺序分析的支持下，Mentor遍历数千个时钟周期，寄存器和数据路径运算符，以寻找降低功耗的机会。这些机会中的每一个都可以方便地在可排序和互可能性的报告中进行报告，这使设计人员可以轻松地对优化进行排名，并在其RTL代码中实施优化。

　　对于希望走得更远的设计师，Mentor还提供了业界领先的电源勘探解决方案。使用Mentor独特的查询界面，设计人员可以执行假设分析，探索微体系结构选择并以交互方式衡量设计决策的效果，而无需更改RTL代码或离开工具。

　　Mentor的功耗降低功能已完全集成到RTL功耗估算流程中。在整个RTL设计周期中使用PMentor交互式地指导设计人员实现最低功耗的实现。

　　Mentor应用程序支持一组变量，这些变量控制您对Mentor文档系统的访问的不同方面。这些文档变量控制默认的HTML浏览器和默认的PDF阅读器。

　　对于某些发行版，支持文档树的备用位置。例如，您可以将文档树从软件树复制到另一个位置，例如复制到公司网络内部的Web服务器，然后使用文档变量指定该位置。

　　要使用文档选项和变量，请在mgc_doc_options.ini文件，mgc_viewer_config.ini文件或系统级环境变量中指定它们。您必须创建这些文件并将其放置在特定位置。

　　mgc_doc_options.ini

　　控制特定文档树和软件安装的选项。它位于已安装软件树中docs，doc或共享目录的顶部。 mgc_doc_options.ini文件指定软件在何处查找文档以及要使用的PDF和HTML查看器。该文件是可选的，并且三个变量中的任何一个都是可选的。该文件使用以下格式：

　　＃注释行。

　　MGC_ALT_DOC_PATH =“ alternate_path”

　　MGC_HTML_BROWSER =“ browser_executable_path”

　　MGC_PDF_READER =” viewer_executable_path”

　　mgc_viewer_config.ini

　　控制所有Mentor文档树的默认查看器选项。在Windows上它位于C：\ users \ <用户名> \ AppData \ Local \ MentorGraphics \中，在Linux上它位于/ home / <用户名> /中。 mgc_viewer_config.ini文件（在Linux上为.mgc_viewer_config.ini）仅定义该软件使用的PDF和HTML查看器。通过此文件，您可以在软件树中的mgc_doc_options.ini文件中指定与为整个组织定义的查看器不同的查看器。您在mgc_viewer_config.ini文件中指定的查看器也将覆盖系统用于.pdf和.html文件类型关联的查看器。

　　快速解决电气故障可降低成本，提升品牌形象，以及最大程度地提高车辆可用性。

　　虽然诊断系统持续在改善，但为了解决问题，维修技术人员仍要频繁查阅原理图、位置视图和其他工程资源。此类数据可能很难找到、难以理解、已经过时或存在错误。

　　介绍了将设计数据直接引入维修领域的新技术。技术人员仅需获得相关的车辆特定数据，就可动态浏览电气原理图，以及无缝查阅到三维模型和维修流程等其他资源。

　　乘用车中的电子部分持续快速增长，驱动这一现象的主要因素是乘用车中集成了各种高级安全功能，而且这一趋势随着全自动驾驶汽车的发展还会进一步强化。

　　这类安全相关的设备必须尽可能遵循 ISO 26262 标准中规定的最高质量和可靠性要求，这一点至关重要。世界各地的汽车制造商和供应商也已纷纷采用这一标准。

　　为帮助企业满足 ISO 26262 标准强制要求的质量和可靠性指标，Mentor Tessent 产品系列提供了一套全面的测试解决方案。

　　新一类设计人员已经出现，他们利用便宜的传感器在物联网 (IoT) 边缘构建智能系统。

　　他们结成小团队，通过在线方式合作，希望使用成本合理、易于使用的设计工具以便快速产生成果。

　　他们的目标是花尽可能少的资金向利益相关方交付能够有效运行的器件。

　　为了快速判断是否可行，这些团队需要进行概念验证。

　　燃气涡轮机叶轮和叶片内部冷却通道的热传递性能是设计工程师需要考虑的重要因素之一，因为提高冷却效率即可提高涡轮机温度，进而提高其效率。

　　CFD 工具被广泛用于高温涡轮机的设计优化。

　　但需要指出的是，每项计算都存在计算量过大的问题。

　　而克服这些问题需要资深的专家。与此同时，负责结构设计的设计工程师往往不具备计算流体动力学方面的专业知识。

　　因此，设计工程师越来越迫切地需要一种 CFD 工具。这种 CFD 工具应该能够与 CAD 系统配合使用，性能可靠、稳健，可提供与其他 CFD 工具同等的质量，并且不要求很高的 CFD 资质。

　　呈现了将 CAD 嵌入式 CFD 软件 FloEFD 用于评估叶轮和叶片的热条件和温度条件的结果。

　　FloEFD 方法基于两大原则：直接使用原始 CAD 作为几何形状信息源；

　　在网格分辨率不足以进行全 3D 仿真的情况下，将全 3D CFD 建模与更简单的工程方法相结合获得协同效应。

　　成绩单选项

　　您可以设置控制脚本窗口消息格式的不同选项，包括命令折叠，最大记录窗口长度，消息ID号的显示，文本和消息ID过滤。

　　在执行下一次编译或合成之前，更改此对话框中的消息配置选项将不会生效。将根据当前配置更新消息传递。默认情况下，在下一次编译或合成命令执行期间，所有抑制的消息都不会出现在Transcript窗口或Precision日志文件中。要将已抑制的消息打印到Precision日志文件中，请单击“将已抑制的消息打印到Precision日志文件”复选框。

　　抄本

　　显示消息ID - 将在脚本窗口中显示消息ID号;取消选中此选项可防止消息ID号显示为消息文本的一部分。默认情况下启用。

　　折叠上一个命令 - 自动折叠脚本窗口中的上一个命令。脚本中的其他命令不会自动折叠，只会紧接当前命令之前的一个命令。单击命令左侧的加号（+）以展开该命令及其相关的脚本文本。默认情况下启用。

　　警告/错误指示器 - 选择“无”，“前景”或“背景”指示器选项之一。 Foreground是默认设置，它会更改标记为错误或警告的命令的字体颜色。背景更改背景颜色而不是标记为错误或警告的命令的字体颜色。使用“无”禁用突出显示错误和警告的字体和背景颜色;仍会显示相应的图标。

　　Maximum Transcript Window Length将设置Transcript窗口中出现的行数限制。达到限制时，将删除最旧的脚本条目以为最新条目（如循环队列）腾出空间。

　　邮件过滤

　　日志文件

　　将抑制的消息写入精度日志文件 - 将抑制的消息复制到精度日志文件中，即使消息不会出现在Transcript窗口中。默认情况下禁用。默认日志文件名称和位置是当前工作目录中的precision.log。

　　消息报告级别

　　选择写入脚本窗口的消息的消息优先级。每条消息都分配有ID号，优先级和其他属性，如图1-6所示。

　　仅将高优先级消息写入成绩单 - 将在成绩单窗口中显示消息ID号;取消选中此选项可防止消息ID号显示为消息文本的一部分。默认情况下启用。

　　只将高优先级和中优先级消息写入成绩单 - 将在成绩单窗口中显示消息ID号;取消选中此选项可防止消息ID号显示为消息文本的一部分。默认情况下启用。

　　将所有消息（高，中和低优先级）写入成绩单 - 将在成绩单窗口中显示消息ID号;取消选中此选项可防止消息ID号显示为消息文本的一部分。默认情况下启用。

　　邮件过滤网格

　　除了消息报告级别控制之外，还可以使用下拉列表抑制，突出显示消息或更改其严重性级别。严重性，禁止和突出显示的列每个都包含下拉列表控件。

　　更改消息严重性 - 通过使用消息ID的“严重性”下拉列表选择严重性，为警告和信息消息分配严重性级别。警告消息可能会降级为Info，而Info消息可能会升级到警告严重性级别。

　　抑制消息 - 使用Suppressed下拉列表为消息ID选择抑制条件。通过在此对话框中启用“将抑制的消息打印到精度日志文件”选项，可以将抑制的消息写入Precision日志文件。

　　文本过滤

　　PnR消息子字符串 - 在组合框中键入字符串，然后单击“添加”以突出显示在脚本窗口中匹配的布局和路由消息。从下拉列表中选择一个条目，然后单击“删除”以停止突出显示匹配的PnR消息。

　　确定/取消

　　单击“确定”以应用更改并关闭对话框。单击“取消”关闭对话框而不保存更改。
