NI DIAdem 201964位-DIAdem2019

　　NI DIAdem 2019是一款非常实用的定位、检查、分析和报告测量数据软件，可以为工程师更高效地进行测量数据后期处理；该程序针对大型数据集进行了优化，内含的工具可帮助您快速搜索所需的数据，查看和研究数据；新版本已经对系统进行优化，同时还可添加了很多功能模块，可以让用户在特定的工程设计中进行数据分析以及转换，它允许用户直接使用鼠标进行数据拖放，还可以直接与编辑器进行数据共享，这样不管自设计过程中，还是在数据分析中都有可以得到最佳的工作环境；DIAdem可帮助您查找和处理测量数据，并根据处理结果做出决策。该软件适用于广泛的行业和应用领域；需要的用户可以下载体验

新版功能

　　1、NI DIAdem 2019现在支持150000个数据通道。

　　2、新的Excel编程界面现在允许轻松访问Excel文件的单元格，而无需安装Microsoft Excel。

　　3、新的JSON编程接口现在简化了JSON文件的处理。

　　4、数据通道可以与另一个数据通道呈X/Y关系，以便仅使用一个与波形通道类似的数据通道。如果启用此设置，则更改数据处理的基本设置。然后，diadem在保存数据时覆盖组属性wf_xColumns和xChannel以及通道属性xChannel。为了避免在使用通道时产生误解，请在继续使用Diadem之前在数据门户中重新加载数据。

　　5、具有x/y关系和波形通道的通道现在可以从数据门户中拖动。在此过程中，分配给Y通道的X通道将直接放到对话框中。

　　6、str函数中添加了前导零的格式。

软件特色

　　Diadem导航器、数据查找器、数据门户

　　1、数据门户现在有了一个新的结构视图。

　　2、加载和保存MDF4数据时的性能得到了提高。MDF4数据现在也可以压缩保存。

　　3、现在可以设置加载和保存文件的默认文件格式。

　　4、总线日志转换器现在也支持IXAT格式。

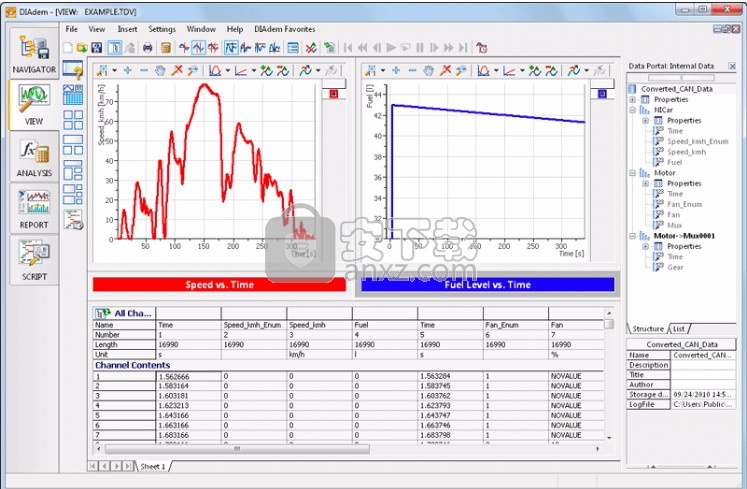

　　Diadem视图

　　1、光标上的工具提示现在还显示通道的名称。

　　2、Openlayer库已更新。

　　3、现在可以在两种模式中显示相对时间。在第一种模式下，所有信号从t=0开始，在第二种模式下，显示相对于最早信号的时间。

　　4、“功能预览”：可在视频显示中显示符号叠加。在未来的版本中，此功能将需要戴上专业的Diadem专业版。

　　5、“功能预览”：废气排放测试的新功能。在未来的版本中，此功能将需要戴上专业的Diadem专业版。

安装步骤

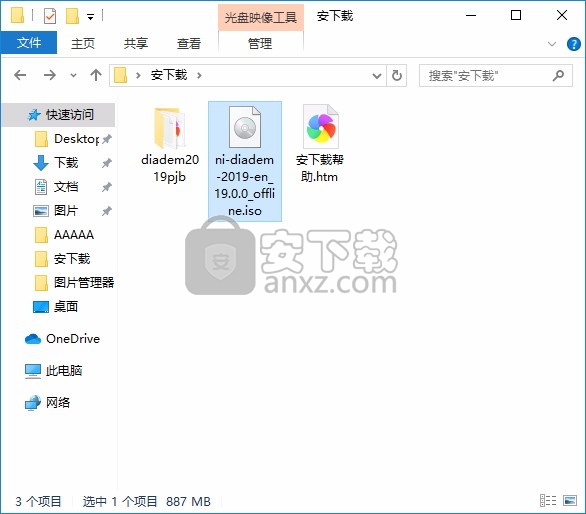

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

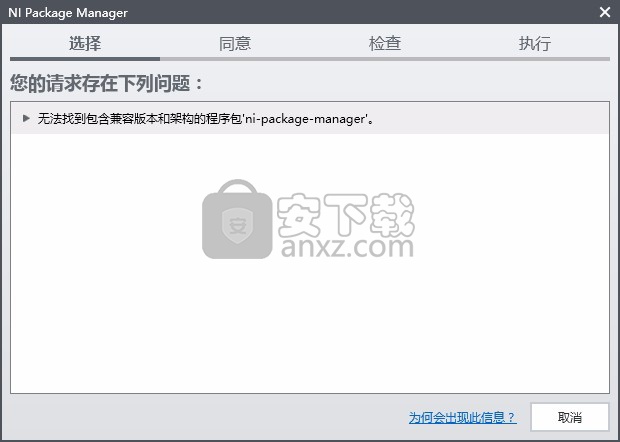

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

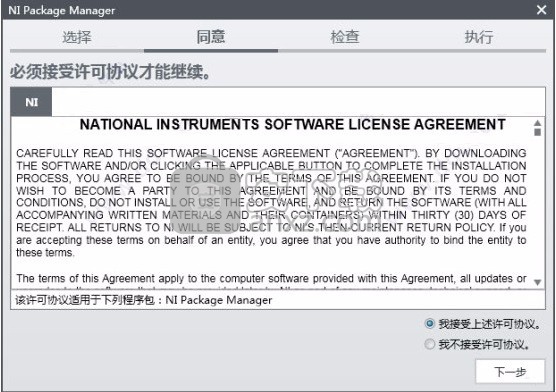

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

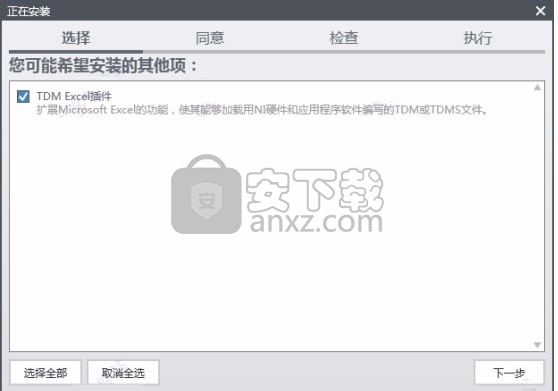

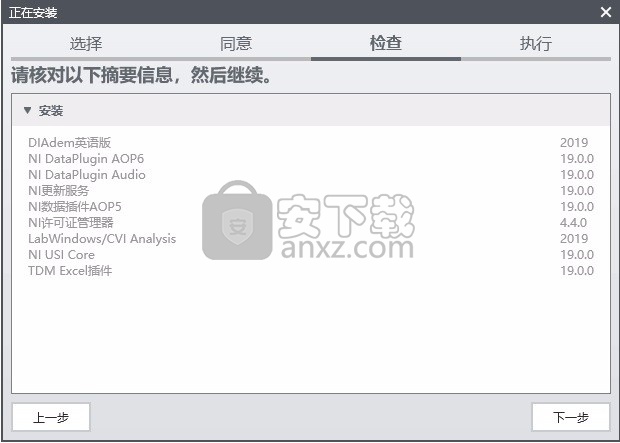

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

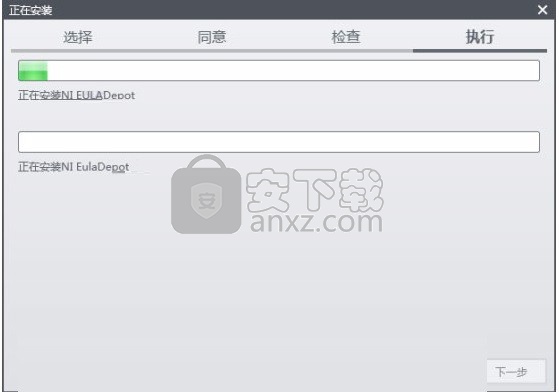

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

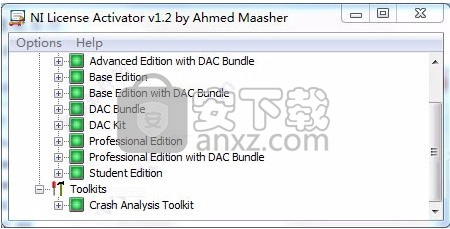

　　1、安装完成后重启系统，最后以管理员身份打开注册机并依次右击激活，全部为绿色即激活完成；（不要更新软件）

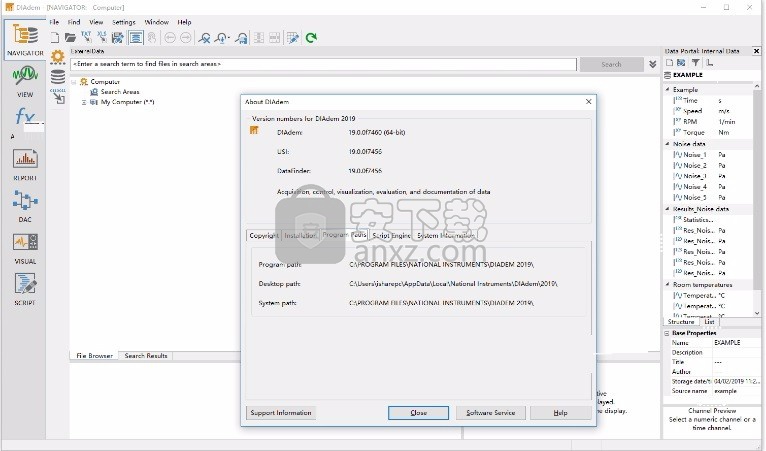

　　2、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用教程

　　将各种来源的各种传感器数据快速整合在一起

　　DIAdem具有集成的数据搜索工具，避免了手动搜索多来源数据的低效问题。无论文件格式如何，位于本地或网络上， 您均可使用简单或复杂的搜索查询，快速查找和加载来自多个文件的数据。

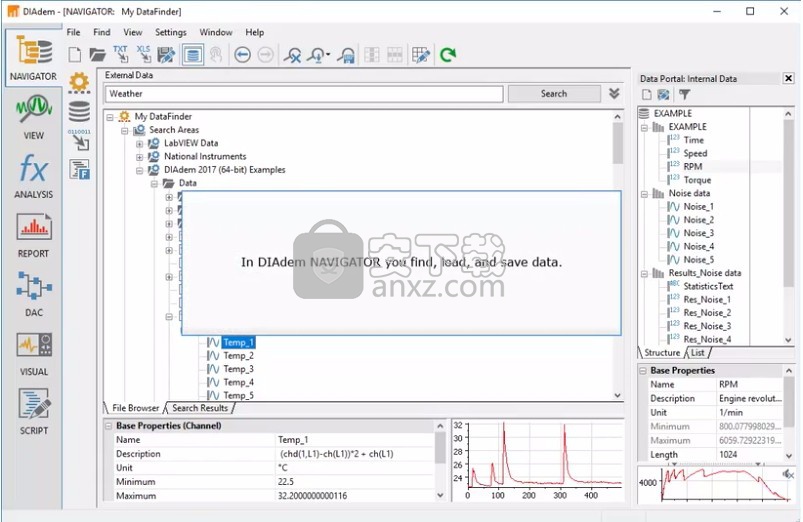

　　探索DIAdem NAVIGATOR如何成为数据分析的重要起点。了解如何在文件浏览器中查找和识别数据文件，以及将数据加载到数据门户中的简便性。

　　在计算机或Intranet上的文件浏览器中浏览数据

　　在加载到DIAdem中之前预览文件信息

　　将数据从文件浏览器拖放到数据门户

　　DIAdem NAVIGATOR：数据查找器

　　在计算机或连接的网络中搜索特定文件。另外，您可以创建条件查询来查找需要分析的特定数据。

　　快速搜索添加的DataFinder中的文件

　　使用“高级搜索”按日期，名称或特定值过滤文件

　　连接到网络上的共享DataFinder

　　IAdem NAVIGATOR：数据门户

　　通过数据门户，您可以从每个不同的DIAdem面板访问已加载或注册的数据。加载后，即可组织和分析数据。

　　在“通道预览”窗口中预览选定的通道

　　通过重新排列组和渠道来组织数据

　　编辑频道信息以添加描述，更改单位和更改显示类型

　　同步和回放数据，理解整个情况

　　使用DIAdem，了解整个系统的数据如何进行交互。 轻松查看来自多个通道的传感器数据，并进行并列比较，为上下文添加视频和GPS数据。 同步播放所有内容以了解全貌。

　　DIAdem导航器目录DIAdem 2012帮助

　　使用DIAdem NAVIGATOR面板可以获取外部数据的概述，浏览数据，搜索数据以及加载和保存数据。

　　数据查找器

　　使用DataFinder功能组打开一个DataFinder。如果使用DataFinder 运行快速搜索，则DIAdem在“ 搜索区域 ”的文件，组和通道的“ 属性”中搜索指定的值。如果您运行“ 高级搜索”，则DIAdem将搜索所选文件，组或通道的属性值。在“ 搜索”输入区域中输入要找到的值。DIAdem列出搜索结果。

　　使用“ 文件浏览器”选项卡浏览启用的DataFinder的搜索区域。在存在DataPlugin的所有文件中，您可以在文件浏览器中导航到通道级别。

　　使用属性显示可以从搜索区域和搜索结果中查看文件，组和通道的属性。 “属性显示”显示例如文件的名称，大小或存储日期。

　　选择查找»将查询另存为，将当前搜索的参数保存在文件扩展名为* .TDQ的文件中。选择查找»加载»仅加载查询以加载您保存的查询。

　　注意 从2010版开始，DIAdem会将搜索结果列表的列配置保存在TDQ文件以及查询中。

　　资料储存库

　　使用“ 数据存储”功能组打开预定义的基于文件和基于服务器的数据存储。

　　您可以在ASAM数据存储中搜索数据。在搜索输入区域中输入搜索条件。DIAdem列出搜索结果。 使用数据浏览器浏览ASAM数据存储。 如果您打开ASAM数据存储，则“ 属性显示”将显示该ASAM数据存储的属性。

　　使用DataStore对象通过脚本访问ASAM数据存储。您还可以过滤其他数据存储，例如LabVIEW DSC数据存储或Lookout数据存储。如果打开数据存储，属性显示将显示该数据存储的属性。

　　加载和保存数据

　　使用DIAdem NAVIGATOR将数据加载到数据门户中。您可以完全，有选择地或减少地加载数据。将数据集，组和通道拖放到数据门户中，以将数据加载到DIAdem中。您也可以注册数据。但是，DIAdem仅生成对已注册数据的引用，而不会物理上将已注册数据加载到内部存储器中。

　　使用DataFinder或数据存储的上下文菜单中的“ 打开方式”功能可以指定用于加载或注册所选数据集的加载器。如果您所需的加载程序未在DIAdem中注册，则必须首先注册相应的DataPlugin或相应的GPI-DLL。

　　将数据拖放到DataFinder的文件浏览器或数据存储中，或从数据集的上下文菜单中选择“ 另存为”，以从数据门户保存数据。

　　在DIAdem中，您可以管理单位集，物理量，单位和符号，并且可以使用单位执行计算。单位目录分为多个单位集，这些单位集包含物理量，而物理量又包含具有一个或多个单位符号的单位。DIAdem附带各种单元套件。要编辑设备目录，请在任何DIAdem面板中选择“设置” »“选项” »“设备”。然后，您可以创建，管理，编辑和删除单位，物理量，单位和符号。

　　本页说明如何使用单位进行计算，DIAdem提供哪些输入帮助以及使用单位时脚本界面提供的功能。

　　一般

　　DIAdem提供用于管理单位的单位目录，并提供用于计算单位的功能。您还可以为通道分配单位，并将通道值转换为单位。单位目录分为多个单位集，这些单位集包含物理量，而物理量又包含具有一个或多个单位符号的单位。

　　您可以在DIAdem中加载和保存单元目录。单位目录的文件扩展名为.tuc。DIAdem随附单元目录Desktop.tuc。单元目录已经包含各种单元集。

　　编辑单位目录

　　您可以在“ 编辑单位目录”对话框中编辑单位目录。要打开此对话框，请在任何DIAdem面板中选择“设置” »“选项” »“单位”。

　　在对话框的“ 单位集”选项卡上，您可以管理现有单位集并创建新的单位集。概述显示了默认情况下在关联对话框中显示的DIAdem单位集，以及各个单位集包含多少物理量。要为后续选项卡选择单位集，请在概述中选择适当的行。

　　在“ 数量”选项卡上，您可以管理在“ 单位集”选项卡上选择的单位集所包含的物理数量。概览除其他外，还显示基本符号，尺寸和物理量包含的单位数。您可以创建新的物理量并将现有的物理量添加到选定的单位集中。如果选中显示所有定义的数量复选框，DIAdem将在概览中显示整个单位目录的所有物理数量。要为后续选项卡选择物理数量，请在概览中选择适当的行。

　　“ 数量”选项卡还显示物理量的尺寸和类别。尽管将物理量分为多个维度，但是可以将其用于各种目的，特别是没有维度的数量。例如，该尺寸不能将衰减率与旋转角区分开。在这种情况下，您可以将类别用作维度的扩展。当程序在Analysis中计算结果单位时，DIAdem不使用不同类别的数量。这就是为什么将旋转角除以时间后得出的结果是角速度，而不是放射性。

　　在“ 单位”选项卡上，您可以管理在“ 数量”选项卡上选择的物理量的单位。概述显示该单位默认具有的符号，该单位是所选物理量的默认单位，以及DIAdem如何从基本单位创建该单位。如果选中“ 显示数量的所有定义的单位”复选框，则DIAdem在概览中显示物理量在整个单位目录中包含的所有单位。您还可以创建新的单位和单位尺寸，并将单位添加到选定的物理数量。

　　在“ 所有符号”选项卡上，您可以管理单位目录中的所有符号。概述显示了分配符号的单位和物理量。您可以创建一个新符号并将该符号分配给一个单位。

　　单位计算

　　DIAdem提供管理通道单位的功能。使用转换通道单位功能将通道的值转换为另一个单位。根据单位设置，使用转换为单位设置功能可将一个或多个通道转换为新单位。这些功能位于DIAdem Analysis 中的“ 通道功能”功能组中。

　　输入帮助

　　在程序的各个位置，DIAdem提供了用于分配单位和单位符号的输入帮助对话框。在数据门户中，您可以打开对话框通道单位：符号输入帮助，如果您选择通道，请在属性窗口中启用单位单元，然后单击...按钮。在此对话框中，将新单位和新单位符号分配给所选通道。如果单击通道表中的“ 单位”单元格，然后单击“ ...”按钮，则该对话框也会在DIAdem VIEW中打开。

　　如果您在数据门户或VIEW通道表中选择一个波形通道，请单击Waveform x-unit单元，然后单击...按钮，DIAdem将打开对话框Waveform X-Unit：Symbol Input Help。在此对话框中，将新单位和新单位符号分配给波形通道的x部分。

　　您可以在DIAdem中的不同位置打开“ 单位符号输入帮助”对话框。在此对话框中，您可以选择一个单位并将新单位添加到单位目录中。

　　在对话框通道单位：符号输入帮助和波形X单位：符号输入帮助中，DIAdem不仅可以将通道和符号分配给通道，DIAdem还可以将通道值从现有单元转换为另一个单元。

　　脚本界面

　　您可以使用面向对象的脚本界面来编辑单元目录并执行数学函数。此接口的全局对象是UnitCatalog对象。

　　注意 如果要转发设备目录，请选择“设置” »“选项” »“另存为”。然后，DIAdem保存桌面文件和单元目录。单位目录始终具有文件扩展名.tuc。

　　定义和上下文

　　甲物理量是一个物理对象，该对象可以被指定为一个数量的属性。物理量可以直接测量（例如表面），也可以从其他测量值计算得出。您可以增加或减少的物理量具有相同的数量。数量通常是由两个物理量相乘或相除得出的。有许多基本数量不相关。这些基本数量和可以从中得出的所有数量构成一个数量系统。基本数量的数量决定了数量系统的程度。为了描述所有自然现象，您需要一个七度数量系统，该系统由以下基本数量组成：长度，质量，时间，电流，热力学温度，物质数量和发光强度。

　　指数，维度和类别

　　每个数量是基本数量与基本数量的整数指数的乘积 。每个指数的值指定物理尺寸。例如，表面的尺寸为（2,0,0,0,0,0,0,0）。这意味着表面由指数为2的长度和指数为0的质量，时间，电流，热力学温度，物质量和发光强度组成。维度描述的是一个量到该量的基本量的映射。数量系统。

　　多个数量可以具有相同的尺寸。例如，物理量放射性和角速度都具有相同的尺寸（0,0，-1,0,0,0,0），这是达到功率-1的时间。是否可以对一组物理量执行数学函数取决于数量类型，而不取决于维度。放射性和角速度描述了不同的物理量。因此，您不能将它们包含在一个数学函数中。在这种情况下，您可以将类别用作维度的扩展。当程序在Analysis中计算结果单位时，DIAdem不使用不同类别的数量。这就是为什么将旋转角除以时间后得出的结果是角速度，而不是放射性。

　　单位

　　您可以使用称为乘数的数值和比较量来指定物理量。比较量称为单位。用单位符号标识单位。符号前面的数值表示比较量的乘数。

　　甲单元系统是由基本单元和所有被从基座单元衍生的单元的数量来定义。单位系统的基本单位通常属于上述数量系统的基本数量。在科学上，使用最广泛的单位制是国际单位制（SI），其基本单位是长度（m），质量（kg），时间（s），电流（A），热力学温度（K），物质的量（摩尔）和发光强度（cd）。

　　DIAdem中的单位

　　在DIAdem中，您可以管理单位集中的物理量，单位和符号，并且可以使用单位进行计算。单位目录分为多个单位集，这些单位集包含物理量，而物理量又包含具有一个或多个单位符号的单位。DIAdem附带各种单元套件。要编辑设备目录，请在任何DIAdem面板中选择“设置” »“选项” »“设备”。然后，您可以创建，管理，编辑和删除单位，物理量，单位和符号。
