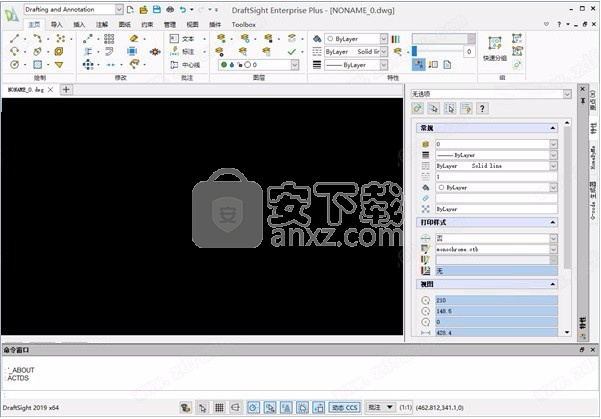

draftsight professional 2015

　　draftsight是一款非常实用的2D、3D设计软件，同时还为用户提供了一个CAD图纸管理平台，支持2D约束，通过指定几何和尺寸属性，以参数方式控制图形实体，轻松定义实体之间的关系并控制其尺寸，例如长度和角度；支持3D网格划分功能，可以通过定义具有自定义轮廓和大量可编辑点的网格来创建复杂的3D表面或几何形状，以实现更好的控制和设计；通过无缝集成，包括用于渲染的SOLIDWORKS Visualize，用于分析的SOLIDWORKS Simulation和3DEXPERIENCE Marketplace的无缝集成，实现设计的潜力，与全球制造商联系以进行3D打印，激光切割或其他过程来创建3D零件；需要的用户可以下载体验

软件功能

　　draftsight professional可以用来查看、编辑、创建DWG、dxf、dwt文件

　　并支持保存的时候还可以把图纸输出成png、bmp、jpg、pdf等格式的图档。

　　3D旋转，围绕指定的轴在3D空间中旋转图形实体。

　　对齐3D，将实体相对于3D空间中的其他实体或其他目标点对齐。

　　镜子3D，在围绕3D轴的3D平面中创建镜像。

　　图案3D，在3D空间中以线性矩阵或围绕旋转轴的圆形对齐方式创建实体模式。

　　倒角边缘，斜切3D实体对象的边缘。

　　圆角边缘，倒圆3D实体对象的边缘。

　　贝壳，在3D实体上创建具有指定厚度的空心薄壁。

　　干扰检查，检查实体模型中的干涉。

　　切片，用平面或曲面切片3D实体。

　　加粗，加厚表面以生成3D实体。

　　3D脸，在空间中创建三个或四个侧面。

　　3D网格，生成3D多边形网格；绕轴旋转路径曲线（轮廓）以创建曲面。

　　规则，在两个边界曲线（轮廓）之间创建一个直纹曲面，从而生成PolygonMesh曲面。

　　制表，使用路径曲线和方向矢量创建表格表面，从而生成PolygonMesh曲面。

　　横截面，根据平面和3D实体的交集生成横截面。

　　制作平面快照，将3D实体对象和区域的平面表示投影到活动的自定义坐标系（CCS）的图形的XY平面上。

软件特色

　　1、免费创建、修改、查看dwg文件。

　　2、菜单和工具栏十分的类似。

　　3、同时支持dxf文件。

　　4、带有大部分绘图工具。

　　5、自带鼠标手势功能。

　　6、在文件菜单中可以把设计图纸输出成bmp、emf、jpg、pdf、png、sld、svg、eps、tif、stl等图片格式，从而方便保存和打印。

　　7、允许你插入超链接、参考图。

　　8、丰富的功能支持，在各个菜单中能够看到非常多有用的工具。

　　9、对于经常需要查看dwg文档的人，DraftSight也是一个非常不错的免费查看器，从而可以避免盗版的问题。

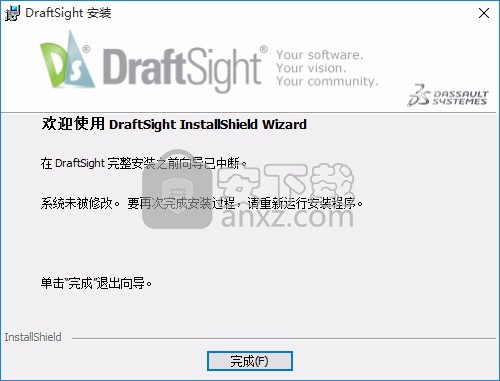

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

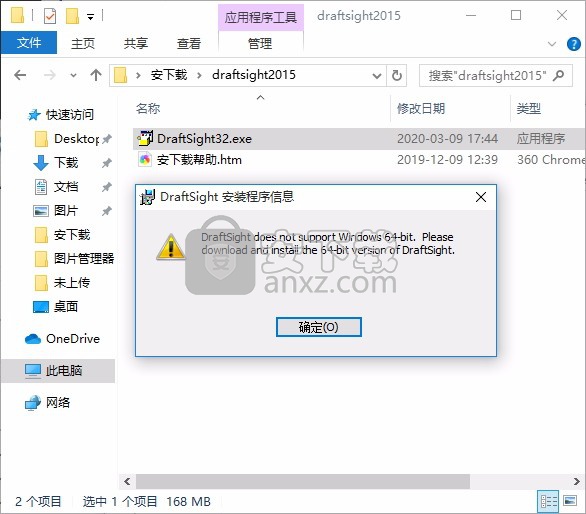

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装（由于小编的电脑是64位，所以无法安装，用户只需要根据提示安装完成即可打开使用）

　　3、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用说明

　　绘制对象

　　您可以使用绘制工具新建对象，例如，线条、圆弧、圆，等等。

　　可以使用命令窗口、绘制菜单或“绘制”工具栏调用绘制工具。

　　无限直线、射线和点之类的构造工具在构造图形时十分有用。

　　绘制图形时，可能会提示您指定一些点，如圆的中心点或线条的起点和终点。您可以在命令提示符处或图形内输入坐标值。

　　为高效地使用绘制工具，请使用坐标输入和对象捕捉选项。

　　要修改对象，请使用修改菜单或工具栏。

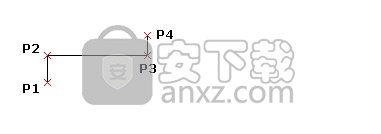

　　用 Line 命令可以在图形中构造直线。

　　构造一条直线或一系列相连的直线：

　　单击绘制 > 直线（或者键入 Line）。

　　在图形区域中，单击：

　　线段的起点。

　　线段的终点。

　　用于定义下一个线段的另一个点，或者按 Enter 键以完成绘制。

　　一系列相连直线中的每个线段都是单独的对象。还可以使用 Line 命令将直线附加到现有直线或圆弧上。

　　撤消一条线段：

　　按 Ctrl + Z 或者键入 Undo。

　　按 Ctrl + Z 或者键入 Undo。

　　指定撤消选项。

　　关闭多段线绘制：

　　指定关闭选项。

　　关闭多段线绘制：

　　指定关闭选项。

　　将线段附加到现有直线或圆弧：

　　单击绘制 > 直线（或者键入 Line）。

　　按 Enter 键。

　　附加的延续直线将附着到最后绘制的直线或圆弧的末端。

　　单击一个点以定义附加的线段，然后按 Enter 键。

　　使用无限直线和富线

　　您可以使用无限直线和射线创建框架或网格来帮助进行图形构建。在完成图形后，您通常要删除这些框架或网格。

　　您可以使用富线创建不同颜色和类型的平行线组。富线对于建筑地板规划和和管道规划非常有用。您可以使用格式 > 富线样式创建和管理富线样

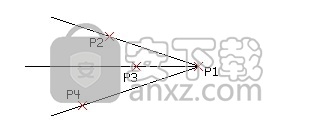

　　构造射线

　　射线是一种从其原点开始在某个方向上无限延伸的直线。您可以使用射线来建立框架或栅格，然后基于这些框架或栅格来构造图形。

　　构造一条或多条射线：

　　单击绘制 > 射线（或键入 Ray）。

　　在图形区域中单击以定义以下各项：

　　射线的起点。

　　第一条射线的方向。

　　不同的通过点，以定义通过相同原点的其它射线；或者按 Enter 键。

　　在单独的图层上绘制射线，可以在打印前关闭或冻结该图层。另外，也可以在完成绘制后删除射线。

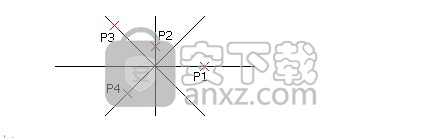

　　无限直线是包含一条或多条构造线的一组直线，它们从某个原点开始向两个方向无限延伸。可以使用无限直线创建框架或栅格以便在构造图形时使用。

　　构造一条或多条无限直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　在图形区域中单击以定义以下各项：

　　无线直线的中心点。

　　用于定义第一条无限直线的方向的通过点。

　　用于定义通过同一原点的其它无限直线的不同通过点；或者按 Enter 键。

　　在单独的图层上绘制无限直线，可以在打印前关闭或冻结该图层。另外，也可以在完成绘制后删除无限直线。

　　创建水平无线直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　指定水平选项。

　　无限直线将显示为一条水平线。

　　在图形区域中，单击：

　　用于定义直线位置的一个点。

　　用于定义平行的水平线的其它点，或者按 Enter 键。

　　创建竖直无限直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　指定竖直选项。

　　无限直线将显示为一条竖直线。

　　在图形区域中，单击：

　　用于定义直线位置的一个点。

　　用于定义平行的竖直线的其它点，或者按 Enter 键。

　　按从原点开始的某个角度创建平行的无限直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　指定角度选项。

　　在指定的工程图角度单位中键入一个角度值，或者指定参考选项来指定参考实体，然后输入从参考实体得到的角度。

　　无限直线将按指定的相对于水平实体或指定实体的角度出现。

　　在图形区域中，单击：

　　用于定义直线位置的一个点。

　　用于定义平行的直线的其它点，或者按 Enter 键。

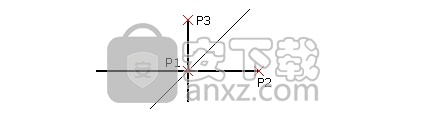

　　从一个顶点创建二等分无限直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　指定角度二等分选项。

　　在图形区域中，单击：

　　用于定义顶点位置的一个点。

　　用于定义二等分无限直线的第一个角度的一个点。

　　用于定义第二个角度的一个点，该角度确定通过顶点的二等分无限直线。

　　用于定义其它二等分无限直线的其它点，或者按 Enter 键。

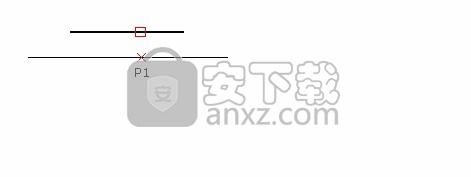

　　创建相对其它线性对象偏移的无限直线：

　　单击绘制 > 无线直线（或键入 InfiniteLine）。

　　指定偏移选项。

　　键入一个偏移距离。

　　在图形区域中：

　　选择一个线性源对象。

　　单击要放置无限直线的位置。

　　重复第 4 步，或者按 Enter 键。

　　也可以不执行第 3 步和第 4 步，而代之以指定指定位置选项，选择一个线性源对象，然后在图形区域中单击一个点来定义偏移距离。

　　管理富线样式

　　富线对象由两个或更多个作为一个对象创建的平行线性结构组成。在使用富线对象之前，您可以创建自定义的富线样式，以指定线条颜色、线条样式和其它对象特性。默认的富线样式命名为标准。

　　创建富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　单击新建。

　　在创建新的富线样式对话框中，键入一个新名称。

　　单击确定。

　　新样式随即显示在样式中。

　　编辑富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式。

　　编辑以下选项中的设置：

　　线条属性：为组成富线对象的每个线条单元指定偏移、线条颜色和样式。

　　要向富线样式定义中添加线条单元，请单击新建。

　　要从富线样式定义中删除线条单元，请选择该线条单元并单击删除。

　　显示：指定在线段分段处是否显示连接点并设置填充颜色。

　　线条收口：指定富线对象的开口和收口样式。

　　单击确定。

　　修改富线样式定义中的线条单元：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式。

　　在线条属性下，修改以下项：

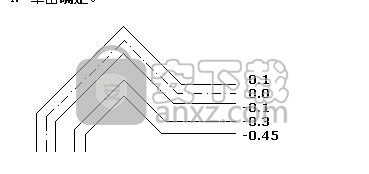

　　偏移：富线对象中每个线条单元的位置是由其到对象中心的偏移决定的。偏移为 0.0 的线条单元是中心线。

　　线条颜色：在颜色下双击选定的单元。

　　样式：在样式下双击选定的单元。列表中包含图形中定义的所有线条样式。要添加线条样式，必须先创建或输入线条样式。

　　单击确定。

　　修改富线样式定义中的连接点和线条收口：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式。

　　在显示下，选中或清除显示连接点，然后指定连接点的颜色。

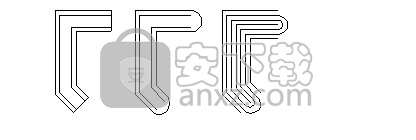

　　在线条收口下，指定开始和结束收口的收口设置：

　　角度：设置开始和结束收口相对于第一个或最后一个富线对象方向的角度。

　　外圆弧：使用圆弧作为外部收口。

　　内圆弧：如果有四条或更多条用于定义富线对象的线条，则用圆弧将离外部单元最近的两个线条单元连接起来。

　　直线：使用直线段作为富线对象收口。

　　将富线样式设置为活动状态：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式并单击激活。

　　活动的富线样式旁边将显示保存富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式并单击输出。

　　在保存富线样式对话框中键入文件名，然后单击保存。

　　输入富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　单击加载。

　　在加载富线定义对话框中，单击浏览以导航至 .mln 样式文件，然后单击打开。

　　单击确定。

　　重命名富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式并单击重命名。

　　在重命名富线样式对话框中，更改名称。

　　单击确定。

　　删除富线样式：

　　单击格式 > 富线样式（或键入 RichLineStyle）。

　　在选项对话框中，制图样式页面打开，且富线展开。

　　在样式中，选择一个富线样式并单击删除。

　　单击是确认删除。

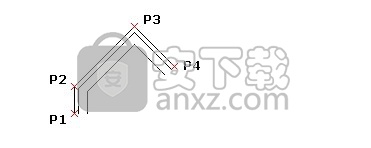

　　构造富线

　　可以使用富线来绘制 2 至 16 个平行的线性对象。可以通过格式 > 富线样式为富线创建和管理样式。

　　构造富线对象：

　　单击绘制 > 富线（或者键入 RichLine）。

　　在图形区域中，单击：

　　富线的起点。

　　用于定义富线的线段顶点。

　　按 Enter 键。

　　在指定了各个点后，可以指定关闭选项以关闭富线对象。

　　在创建富线时使用对正选项：

　　设置对正选项后，将相对于活动富线样式的偏移规格绘制富线。

　　单击绘制 > 富线（或者键入 RichLine）。

　　指定对正选项。

　　指定一个选项：

　　下：在所选点的上方绘制富线线段，负偏移最大的线单元位于指定顶点。

　　上：在所选点的下方绘制富线线段，正偏移最大的线单元位于指定顶点。

　　零：定义一条通过您选择的线段点的中心线。

　　在图形区域中，单击：

　　富线的起点。

　　用于定义富线的线段顶点。

　　按 Enter 键。

　　修改富线的宽度：

　　单击绘制 > 富线（或者键入 RichLine）。

　　指定比例选项。

　　键入比例因子值。

　　默认比例因子为 1.0。例如，要让富线的宽度减半，可使用值 0.5。此比例因子不会影响整体线条比例因子。

　　在图形区域中，单击：

　　富线的起点。

　　用于定义富线的线段顶点。

　　按 Enter 键。

　　在构造富线时选择样式：

　　单击绘制 > 富线（或者键入 RichLine）。

　　指定样式选项。

　　键入样式名称，或者指定 ? 选项以列出富线样式。

　　在图形区域中，单击：

　　富线的起点。

　　用于定义富线的线段顶点。

　　按 Enter 键。

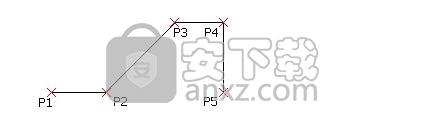

　　构造多段线

　　多段线是由相连的直线段或圆弧段组成的一种图形对象。您可以使用具有不同宽度和填充设置的线段创建多段线。多段线的默认线段类型是线性线段。

　　构造多段线：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中，单击以设置多段线的第一条线段的起点。

　　为下一条线段指定选项：

　　圆弧：将线段类型更改为圆弧。

　　角度：基于从圆弧段起点开始的角度来定义圆弧段。

　　中心：基于圆弧段的中心来定义圆弧段。

　　方向：基于起点的切线方向来定义圆弧段。

　　半宽：指定线段端点间的宽度的对半。

　　直线：将线段类型更改为直线。

　　半径：基于圆弧段的半径来定义圆弧段。

　　通过点：

　　撤消：撤消上一条线段。

　　宽度：指定下一条多段线线段的起始宽度和终止宽度，创建一条粗线或圆弧段

　　在图形区域中单击以定义线段终点。

　　执行以下操作之一：

　　按照第 3 步和第 4 步的说明指定每个后续线段。

　　在指定了至少两条线段后，指定关闭选项创建一个闭合的多段线；或者按 Enter 键。

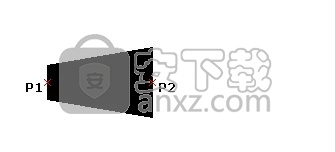

　　在创建多段线时创建实心线段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定宽度选项。

　　键入线段的起始宽度。

　　键入线段的终止宽度。

　　在图形区域中单击以定义线段终点。

　　您指定的终止宽度对每个后续多段线线段一直有效，直到通过指定宽度选项对其进行更改为止。

　　基于三个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定通过点选项。

　　在图形区域中单击以定义通过点和圆弧终点。

　　基于圆心指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定中心选项。

　　在图形区域中单击以定义圆弧中心点。

　　在图形区域中单击以定义圆弧终点，或者指定一个选项：

　　角度：输入一个角度。

　　长度：单击或输入一个弦长。

　　基于半径和三个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定半径选项。

　　在图形区域中单击以定义圆弧半径和终点。

　　基于半径、角度、弦方向和两个点指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定半径选项。

　　在图形区域中单击以定义圆弧半径。

　　指定角度选项。

　　在命令提示符处输入一个夹角值。

　　在图形区域中单击以定义弦方向和圆弧终点。

　　基于从起点开始的角度和终点来指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定角度选项。

　　键入一个正的或负的角度值。

　　在图形区域中单击以定义圆弧终点，或者指定一个选项：

　　中心：可以指定圆弧的圆心。

　　半径：可以指定半径和弦方向。

　　基于从起点开始的切线方向和终点来指定多段线的一个圆弧段：

　　单击绘制 > 多段线（或键入 PolyLine）。

　　在图形区域中单击以定义多段线的第一条线段的起点。

　　指定圆弧选项。

　　指定方向选项。

　　在图形区域中单击以定义圆弧起点的切线方向以及圆弧终点。

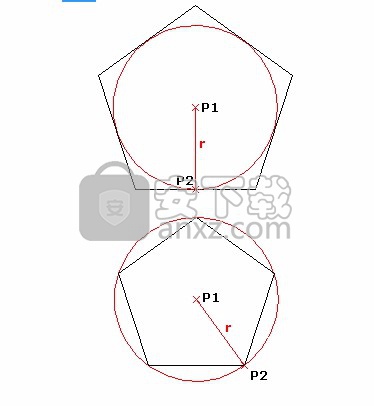

　　构造多边形

　　多边形是一种闭合的线性多段线对象，由 3 至 1024 个等长的边组成。

　　构造多边形：

　　单击绘制 > 多边形（或键入 Polygon）。

　　键入边的数量。

　　执行以下操作之一：

　　在图形区域中单击以定义多边形的中心。

　　指定一个选项：

　　角点：将多边形围在一个圆内，多边形的每个角点都与圆接触（内接多边形）。

　　边：将一个圆封闭在多边形中，多边形每个边的中点都与圆接触（外接多边形）。

　　在图形区域中指定一个点以定义半径，或者在命令提示符处输入半径。

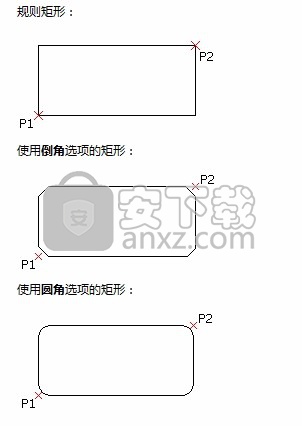

　　构造矩形

　　您可以在平面中使用直角、圆角或倒角绘制任意大小或方向的矩形。

　　构造矩形：

　　单击绘制 > 矩形（或键入 Rectangle）。

　　在图形区域中单击以定义矩形的起点，或者指定一个选项：

　　倒角：允许您指定每个角的倒角距离。

　　标高：允许您指定三维矩形的标高。

　　圆角：允许您指定每个角的圆角距离。

　　厚度：允许您指定三维矩形壁的厚度。

　　线宽：允许您指定矩形壁的二维线宽。

　　在图形区域中单击以选择矩形的对角，或者指定一个选项：

　　面积：根据面积及长度或宽度定义矩形。（矩形面积计算中会考虑角的圆角或倒角。）

　　标注：根据长度和宽度定义矩形。

　　旋转：在指定对角前，根据指定的角度旋转矩形的长边。

　　构造矩形

　　您可以在平面中使用直角、圆角或倒角绘制任意大小或方向的矩形。

　　构造矩形：

　　单击绘制 > 矩形（或键入 Rectangle）。

　　在图形区域中单击以定义矩形的起点，或者指定一个选项：

　　倒角：允许您指定每个角的倒角距离。

　　标高：允许您指定三维矩形的标高。

　　圆角：允许您指定每个角的圆角距离。

　　厚度：允许您指定三维矩形壁的厚度。

　　线宽：允许您指定矩形壁的二维线宽。

　　在图形区域中单击以选择矩形的对角，或者指定一个选项：

　　面积：根据面积及长度或宽度定义矩形。（矩形面积计算中会考虑角的圆角或倒角。）

　　标注：根据长度和宽度定义矩形。

　　旋转：在指定对角前，根据指定的角度旋转矩形的长边。

　　构造圆弧

　　您可以构造任意长度和半径的圆弧。还可以将圆弧附加到其它直线、多段线或圆弧对象上。所有圆弧都是从在正水平方向的起点开始绘制的。

　　基于三个点构造圆弧：

　　单击绘制 > 圆弧 > 3 点（或者键入 Arc）。

　　在图形区域中单击以定义起点、通过点和终点。

　　单击以放置圆弧。

　　基于中心点构造圆弧：

　　单击绘制 > 圆弧，然后单击一个基于中心的选项：

　　起点，圆心，角度：允许您在图形区域中选择起点和圆心。然后，输入从其弦开始的总角度的值。

　　起点，圆心，终点：允许您在图形区域中选择起点、圆心和终点。

　　起点，圆心，长度：允许您在图形区域中选择起点和圆心。然后，输入圆弧弦的长度值。

　　在图形区域中选择所需的点，或者在命令提示符处指定选项值。

　　基于起点和终点选项构造圆弧：

　　单击绘制 > 圆弧，然后选择一个基于起点和终点的选项：

　　起点，终点，角度，可以在图形区域中选择起点和终点，然后输入从与起点相切的弦开始的角度值。

　　起点，终点，方向，可以在图形区域中选择起点、终点以及从起点出发的切线方向。

　　起点，终点，半径，可以在图形区域中选择起点和终点，然后输入从其弦开始的圆弧切角的值。

　　在图形区域中选择所需的点，或者在命令提示符处输入选项值。

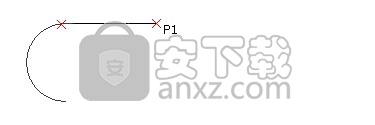

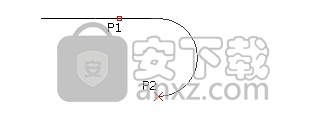

　　要以相切方式将弧附加到直线、折线或弧：

　　单击绘制 > 弧（或键入 Arc）。

　　指定附加选项。

　　在图形区域中，选择直线、折线或弧。

　　- 或者 -

　　按 Enter 以将弧附加到最近绘制的直线、折线或弧。

　　指定弧终点。

　　要从最近绘制的直线、折线或弧的终点继续绘制弧：

　　单击绘制 > 弧 > 继续 （或输入 Arc，然后按 Enter）。

　　在图形区域中，指定通过点（或选择一个选项）。

　　指定弧终点。

　　构造圆环

　　可以通过指定两个同心圆的直径，构造任意厚度或大小的圆环。两个圆之间的区域是实心的。一个实心圆的内径为零。

　　构造圆环和实心圆：

　　单击绘制 > 圆环（或键入 Ring）。

　　在图形区域中，单击两次以定义以下各项：

　　内径，或者输入一个值。对于实心圆，请输入 0。

　　外径，或者输入一个值。

　　在图形区域中，单击以定义圆环的中心点。

　　按 Enter 键以结束命令，或者执行以下操作之一：

　　继续在图形区域中单击以定义相同圆环的中心。

　　输入圆环中心。
