star ccm+ 13 64位中文

　　star ccm+ 13是一款多学科仿真平台，能够模拟产品在现实中可能遇到的全部物理问题，只要是你需要进行的实验都可以通过此工具对其进行计算与模拟，并且可以为您提供最佳的数据参考；新版本在SCR系统中更精确地表示尿素等应用中的浆料反应，为液膜引入的液-固-气混合物框架支持相内反应。为多相分离流(EMP)中的相间反应实现反应-扩散平衡。更精确地计算烟气脱硫系统和流化床等应用中的相间反应。可以考虑任何EMP系统中任何相间反应的质量传递限制；对于每个反应和用户自定义的反应率，净反应率可设为质量传递率的最小值，适用于燃烧标量的边界扩散，可以通过低速流体边界接近燃烧区域提高精度，边界处的燃烧标量和能量传输之间保持一致性。以前无法计算燃烧标量在流体边界处的扩散，现在可以包括所有燃烧标量（例如：过程变量、火焰表面密度、碳灰矩、氮氧化物排放）的边界扩散；新版本还提高了高雷诺数流的 Gamma 转换模型精度，Gamma模型最初用于校准低雷诺数，且某些校准常数无法修改，现在这些常量显示在用户界面中，允许使用所需雷诺数的任何用户自定义常数；需要的用户可以下载体验

新版功能

　　一、Simcenter star ccm+ 13优点和特性一览：

　　虚拟现实的新功能：身临其境的后处理

　　新的设计探索功能：改进的稳健性

　　提高生产力的新功能：缩短解决方案的时间

　　增加企业连接的新功能：增加PLM功能

　　二、通过沉浸式虚拟现实做出更好的设计决策

　　您做出有意义的设计决策的能力通常取决于您如何快速轻松地解释模拟结果，并将这些信息传达给其他利益相关方，其中许多人并不经常与仿真软件进行交互。

　　Simcenter star ccm+ 13通过引入全新的身临其境的虚拟现实环境来改变这一现状，任何人 - 独立于软件体验 - 都可以通过鼠标和键盘操作无法实现的方式探索和体验仿真模型和数据。

　　使用商品VR硬件，您现在可以使用手势和头部动作完全沉浸在您的模型中并以自然的方式进行探索。这种身临其境的体验不仅可以更深入地了解您的模拟结果，还可以让您迅速排除故障。

软件特色

　　一、多学科

　　解决复杂的工业难题要求仿真工具能够覆盖多种物理现象和工程学科。现实中的工程难题不会为了人们的方便而自动分割成“空气动力学”、“流体力学”、“热传递”和“固体力学”等学科。只有多学科工程模拟技术能准确捕捉影响产品实际性能的相关物理现象和过程，并能通过一系列设计配置和运行方案自动运行虚拟产品。通过最大程度降低不确定性，工程师得以确保其设计产品的预期性能与产品实际性能相符。

　　二、时效性

　　无论多么“真实”，如果仿真对产品的最终设计没有丝毫影响，那么其提供的数据也毫无用处。若要有效发挥仿真技术在工程设计中的作用，每次必须及时做出预测。延迟交付仿真结果无异于没有结果。理想情况下，仿真应当持续提供数据流，作为指导设计和设计决策的依据。只有在稳定、自动的仿真过程中才能实现这一点。一旦工程师投资创建多学科仿真模型，便可方便地对该模型进行再次整合以研究各种设计配置和运行方案，且工程师只需做少量或无需进行手动操作。

　　三、价格合理

　　高效利用工程模拟能持续获得高投资回报率。它减少的开发成本和增加的产品收入要远超其实施成本。但是，在传统工程模拟许可计划下，将实验人员思维模式从“只测试几个设计点”转变为“研究整个设计空间”需要高昂的成本。这是因为多数工程模拟软件供应商以“越用越亏”的过时范例为基础来构建许可模型，按内核收费而不是按仿真收费，使得客户在仿真中可使用的许可成本和最大内核数量之间形成近似线性的关系。创新的许可计划，如 Power Sessions（以固定价格提供无限制内核）、Power-on-Demand（帮您实现云端操作）和 Power Tokens（给您带来前所未有的灵活性并促进设计探索）让工程模拟的使用变得更经济。

　　四、专家支持

　　现代工程设计的一个令人头疼的事实就是需要解决的遗留问题都不容易。只做“少量 CFD”或者“一些应力分析”已远远无法满足工业需求。为了设计出真正创新的产品，工程师们经常“挑战不可能”。有时单靠个人难以达成目标，通常还需要工程师专业知识领域外的能力。为了获得成功，工程师应能够随时与仿真专家团接触，最好是与专属技术支持工程师建立联系，他不仅了解工程师的难题，还能随时获得对口支援专家的帮助。

安装步骤

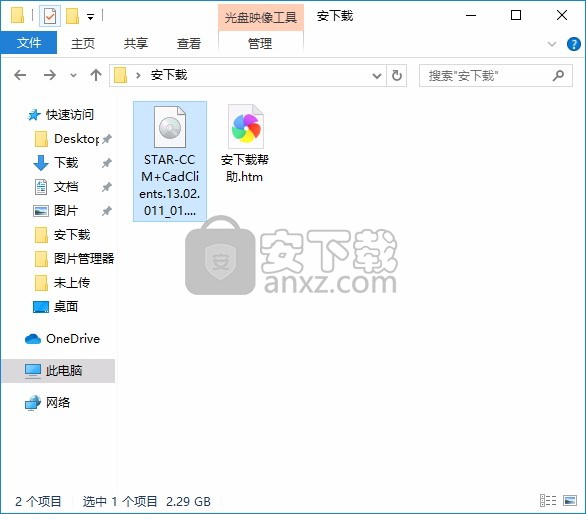

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

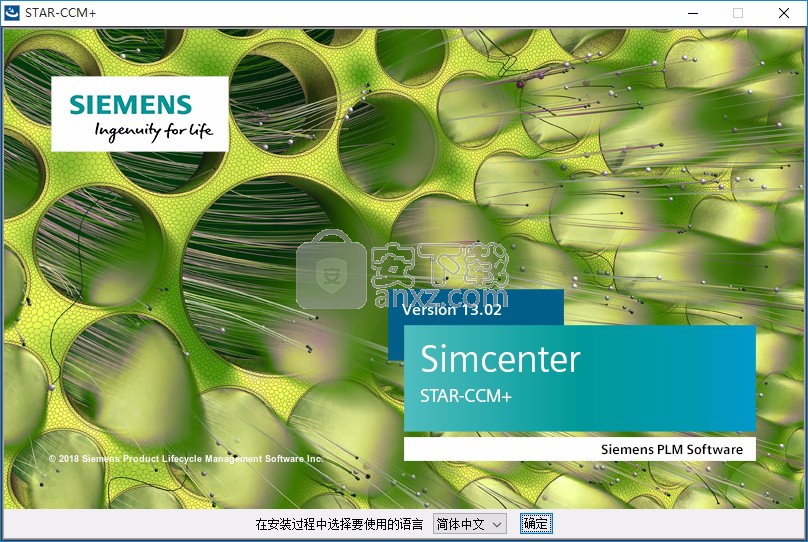

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

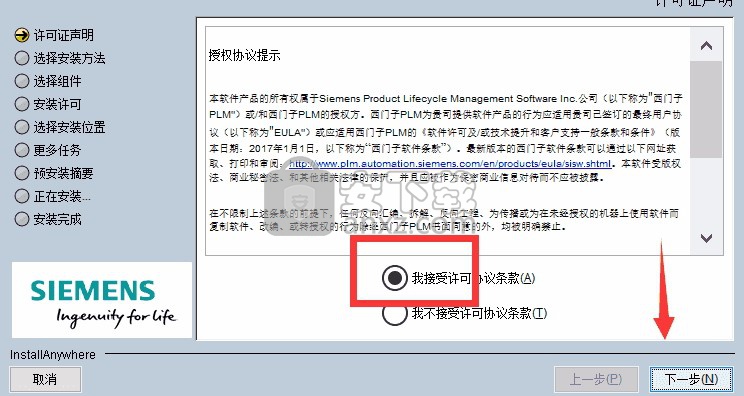

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

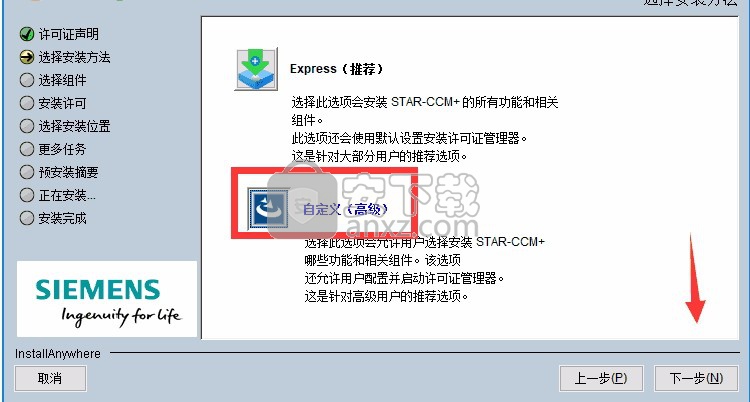

　　4、在此界面中，用户需要选择对应的自定义安装，然后把图中标注的位置选项进行取消

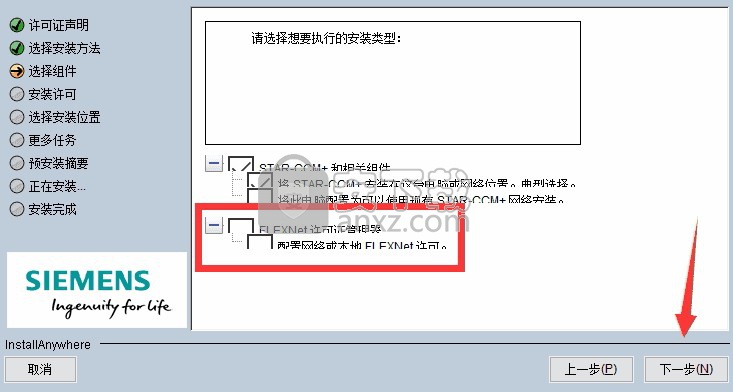

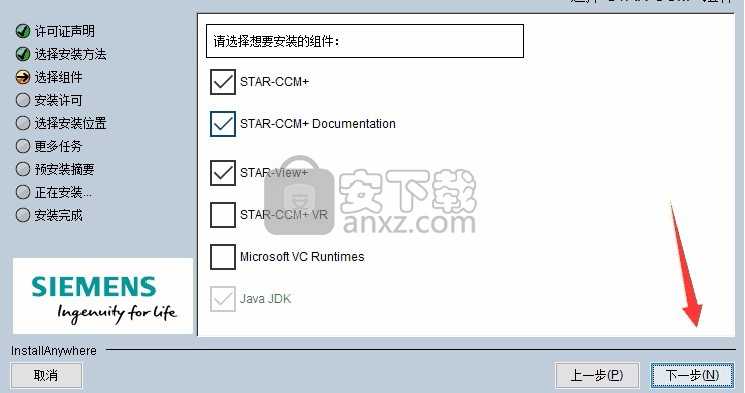

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

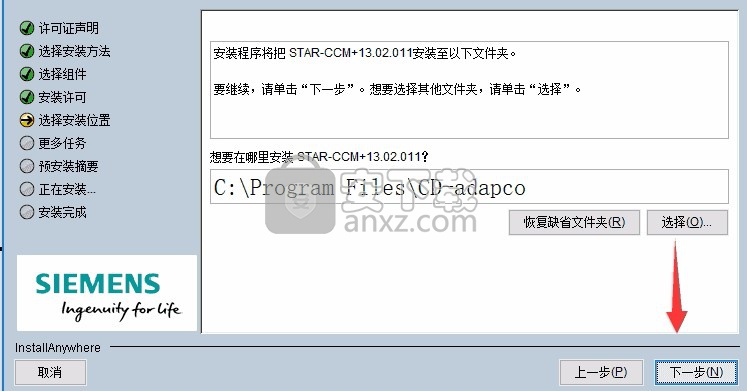

　　6、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

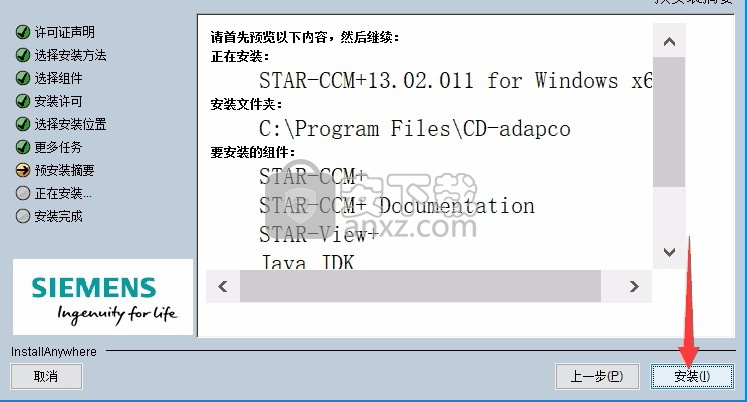

　　7、现在准备安装主程序，点击安装按钮开始安装

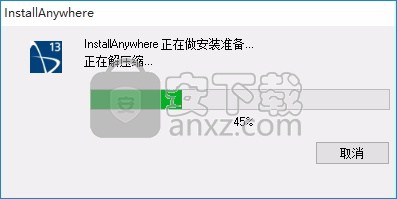

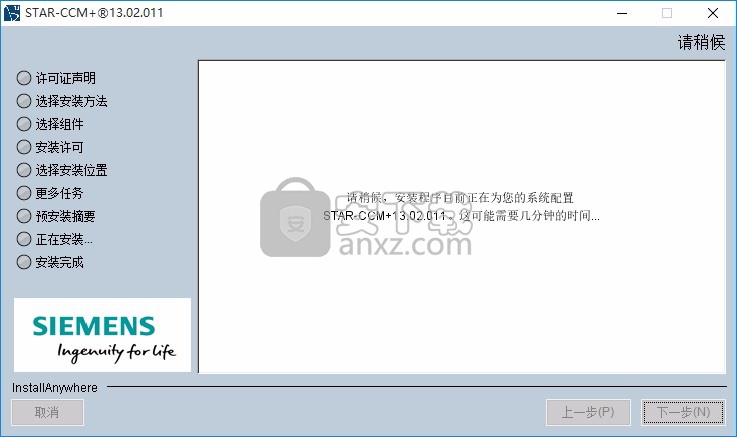

　　8、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

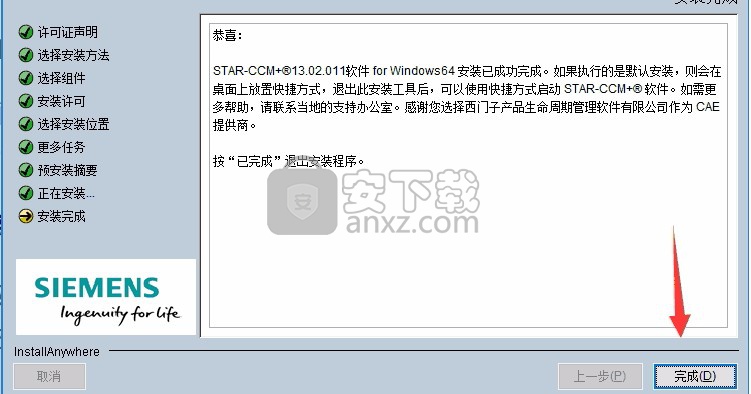

　　9、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

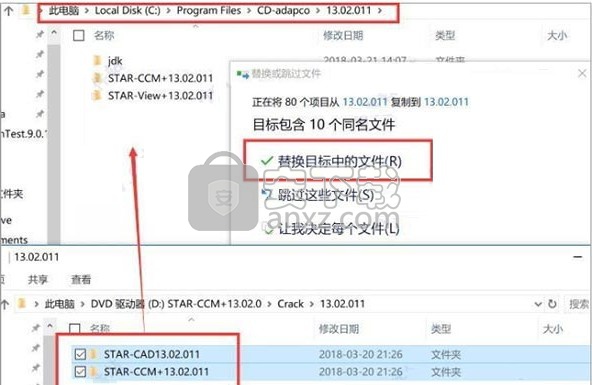

　　1、安装完成后，先不要运行软件，将_SolidSQUAD_文件夹内对应的文件的复制到安装目录，比如小编安装的是64位win版，就将STAR-CAD13.02.011和STAR-CCM+STAR-CCM+13.02.011两个文件夹复制到对应的安装目录并替换；

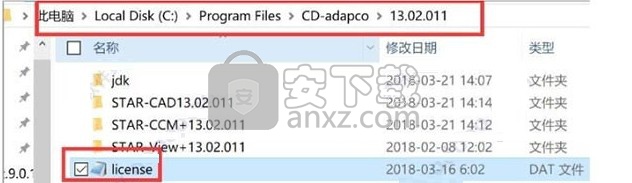

　　2、将_SolidSQUAD_文件夹内的license.dat复制到安装目录【C:\Program Files\CD-adapco\13.02.011】

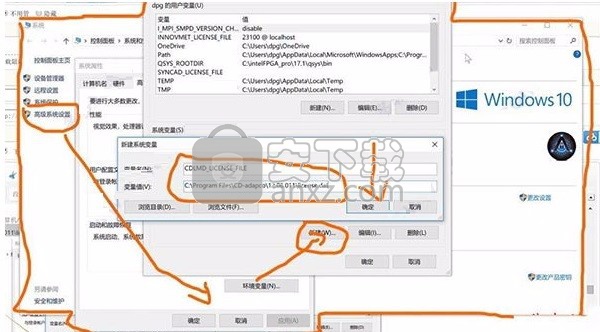

　　3、然后依次打开高级系统设置》高级》环境变量，新建变量，变量名为：CDLMD_LICENSE_FILE，变量值为：许可文件“cdlmd_SSQ.lic”的路径(C:\Program Files\CD-adapco\13.02.011\license.dat)，然后点击确定退出即可。

使用说明

　　从谓词创建新的过滤器

　　通过便于定义和使用过滤器，提升模拟设置的清晰度

　　从选定的谓词，使用右键单击并选择“创建新过滤器”可将谓词及其子项导出到全局过滤器

　　如果未选定任何谓词，则将导出所有谓词作为新的全局过滤器

　　导出过程中使用过滤器替换谓词的选项

　　使用过滤器定义替换谓词

　　设置复杂过滤器和谓词组合时，需要更少的鼠标单击次数并具有更大的灵活性

　　从过滤器谓词中，右键单击并选择“用过滤器定义替换”可使用其谓词替换过滤器

　　提升过滤器查询编辑器的可用性

　　提升设置查询的稳健性

　　过滤器查询上下文菜单（右键单击操作）不会选择谓词，除非鼠标直接位于谓词上方

　　通过使“上下文菜单”出现在谓词的右侧，可以定义全局操作

　　其他查询域上下文

　　降低查询结果的混淆程度和提高设置的稳健性

　　对于全局过滤器，状态消息将显示“模拟名称”和匹配数量

　　对于动态查询，查询预览的状态消息将显示“对象属性”名称和匹配数量

　　3D 草图中的本地坐标系

　　在创建 3D 草图时提供更多的控制

　　用户现在创建 3D 点时可以选择不同的局部坐标系

　　单个 3D 草图可以具有多个局部坐标系来创建 3D 点

　　允许用户在远离全局坐标的局部坐标系中创建 3D 草图

　　也可以相对于本地坐标系中的点定义偏移点

　　改进涡轮切片表面

　　提高了涡轮切片表面的稳健性，特别是对于有许多表面块的轮毂

　　现在用户可以更稳健地提取叶片排的主气路流体域体积

　　复制并粘贴所有网格操作

　　以前只有一些操作支持复制/粘贴，这已经得到改进，所有的网格操作都可以被复制和粘贴

　　处理多个操作时，一定要按降序选择操作，以便在粘贴时保留依赖关系/输出

　　提高离散布尔的性能

　　离散布尔操作和右键单击操作得到了改进

　　当这两个零部件的面数大不相同时，就能体现最大的优势

　　替换零部件操作改进

　　JT 文件现在可以用作输入

　　以前 JT 文件不能用于替换零部件操作，这个限制已被删除

　　为现有零部件更换模式创建新的零部件表面

　　用户现在可以匹配零部件实体

　　以前操作不会在目标零部件中创建新零部件表面

　　使用“创建等效零部件实体”属性在目标零部件中创建等效零部件表面/曲线/点

　　替换零部件导入设置

　　用户现在可以在操作中定义导入设置

　　导入选项与零部件导入相同

　　按名称合并零部件——具有相似名称的所有体都分配给一个零部件

　　为每个零部件创建一个零部件表面——忽略 CAD 中分配的名称，并将所有面分配给每个零部件的单个零部件表面

　　创建零部件接触——寻找导入体之间的接触

　　重合容差——在导入体之间找到接触的容差

　　在精确的体积和缝合操作中保持挡板

　　改善操作处于零部件生成模式时接触零部件和挡板的工作流程

　　以前如果处于零部件生成模式，缝合操作不接受具有接触的零部件

　　这两个操作现在都可以在重新运行操作时正确更新接触表面

　　网格

　　表面修补

　　表面修复中的搜索工具D835

　　允许您查找并筛选任何模型中的面和创建复杂的搜索条件，以更轻松地准备复杂的装配

　　浏览模型以查找每个结果并对其执行操作

　　用户可以在表面修复中创建几何、诊断和模拟数据的过滤标准

　　利用修复之外存在的相同过滤机制以及与修复相关的功能

　　预测名称描述

　　零部件名称根据显示名称搜索零部件

　　零部件表面名称根据显示名称搜索零部件表面

　　体积根据体积搜索封闭的表面

　　面积根据面积搜索面/表面

　　面积/体积比根据面积/体积比搜索封闭的表面

　　面数根据面数搜索面/表面

　　拓扑搜索封闭或歧管表面

　　诊断错误根据诊断错误搜索面/表面

　　对象过滤器使用预定义的 sim 树对象过滤器进行搜索

　　修复过滤器使用预定义的修复过滤器进行搜索

　　包面的共享内存并行

　　将包面时间缩短 1.8 倍的新方法

　　包面操作中的几个例程现在可以使用共享内存并行方法

　　加速视具体情况而定

　　如果模拟服务器并行启动，包面将自动使用共享内存

　　许可与其他并行操作一致，利用无限制并行/无限用户或内核许可证

　　在包面操作中改进了周边捕捉

　　对任何零部件进行包面操作时，现在可以更好地保留零部件表面周长

　　包面去特征控制的性能改进

　　对于启用了包面去特征功能的案例，缩短了包面时间

　　去特征控制时间显著减少，导致整体包面时间缩短 1.1-2.8 倍

　　体网格

　　四边形网格生成器曲率对齐

　　改进了基于表面曲率的四边形网格生成器的网格对齐

　　作为增强层网格生成器、2D 和定向自动网格生成器内的选项启用。

　　并行切割体网格生成器负载平衡改进

　　通过改进的负载均衡，最高可提高 1.4 倍的速度

　　在模拟中使用大量体积控制时，可以获得最大的收益

　　边界顶点优化

　　显著改善了多面体和切割网格的质量，并且切割体网格生成器获得最大收益

　　以前壁面顶点和核心边界附近的棱柱层不能移动

　　这项增强功能允许这些顶点沿其父表面移动以提高质量

　　拉伸网格的内表面

　　为了改善热交换器的模拟，用户现在可以使用拉伸网格操作来创建内表面

　　创建表面拉伸操作时，用户可以选择创建一个或两个内表面

　　一个表面类似于一个挡板

　　两个表面将使稍后壳区域的创建成为可能

　　增强层网格生成器改进

　　该版本再次改进了 ALM 性能，平均提高了 1.13 倍

　　近壁网格单元质量改善

　　在某些情况下，使用最小二乘质量度量进行查看时，第一个网格单元层的网格单元可能很差

　　这些网格单元现在被隔离和分割，以提高质量和求解器的稳健性

　　连续体迭代和时间监视器 D124

　　提高多时间尺度应用中连续体的设置和监视的简易度

　　对于时间步明显不同的连续体尤其有用

　　专用迭代和时间监视器基于连续体中选择的时间模型

　　方便使用触发器在连续体之间激活/停用

　　典型应用主要是瞬态 CHT 案例（有或无谐波平衡）

　　设置有助于有自由流边界的模拟 D1840

　　减少用户出错的机会

　　尤其是在定义参考和初始条件时

　　输出可以用于指定初始和参考条件

　　增强在有自由流边界条件的流体中的可用性

　　由边界处规定的条件计算压力、温度和速度

　　对于飞机空气动力学分析来说尤其有用

　　分离流体角度和边界参考系 D3675

　　对于总压力和温度需在基准坐标系和旋转系流体角度中进行指定的案例，按改进设置和物理现实性

　　与总压力和总温度相比，不同系中规定的流体方向

　　总压力和总温度是规定的基准坐标系

　　旋转系中的流体方向

　　典型应用包括汽轮机分析，尤其是轮机叶片冷却：

　　涉及入口流体角度（在旋转系中为边界法向）的旋转组件上的冷却流体

　　增加表面对表面 (S2S) 辐射视角因子更新频率 D4223

　　可以提供计算节省，但减少在每个时间步进行视角因子计算的必要性

　　修改在 S2S 辐射视角因子计算中使用的更新频率（默认每次迭代更新）：

　　在瞬态案例中，视角因子不需要每次迭代更新，其中：

　　辐射在静止区域处于活动状态，运动在无辐射的区域启用

　　辐射在通过刚性体运动移动的区域处于活动状态

　　在此案例中需要考虑精度和速度之间平衡

　　典型案例包括旋转风扇或燃烧室中的移动活塞

　　S2S 辐射块的基于零部件的工作流程

　　S2S 辐射块的基于零部件的工作流程按块-面比例和块总数

　　提高 S2S 辐射中块选择的粒度

　　改进辐射块定义

　　提供按接触组管理和输入块/面比例的能力

　　可以获益的典型应用是车辆热管理和大灯

　　反应的流体

　　FGM 中 1D 预混小火焰

　　更广工作条件下更高精度

　　FGM 燃烧模型中其他标准反应器

　　CFD 中的物理被假设为与标准反应器中的物理相似

　　标准反应器用于生成燃烧表

　　以前仅 0D 点火可用

　　非常适合在预混合和部分预混系统中表示点火

　　现在，还有 1D 预混相对流体小火焰

　　非常适合在预混合和部分预混系统中表示火焰传播

　　典型观察与 0D 点火对比：

　　火焰传播更快：火焰更短，更加不易吹灭

　　CO 和 OH 峰值更低

　　注：由于求解 1D 系统，所以表生成 CPU 的时间更长

　　多相中聚合

　　实现在多相系统（例如流化床、连续搅拌罐）中自由基聚合模拟

　　以前，自由基聚合仅兼容单相液体

　　现在兼容 EMP、VOF、MMP

　　提高了复杂化学的群集精度

　　提高了复杂化学群集加速技术的适用性

　　原子不守恒性风险更低

　　以前，源项对于群集中所有网格单元进行均匀分布

　　现在，源项基于当量比分布

　　避免由于在有纯空气的网格单元中加入 C 和 H 导致原子不守恒

　　考虑了群集内当量比变化

　　改进了 FGM 燃烧的组分制表

　　改进了中间组分（例如 OH、O）的分布

　　0D 点火标准反应器将未完全燃烧成分与绝热成分混合，以实现为非自动点火点点火

　　标准反应器在第一个进度变量值（其可以点火）处启动

　　以前，所有分布都在进度变量零和点火点之间插值

　　中间组分可能有非零绝热浓度，但是在点火点处消耗。 这让中间组分分布中出现人为峰值

　　现在，所有分布都在点火后的点处插值

　　避免中间组分中出现人为峰值

　　预混火焰中最明显的效果

　　提高了自由基组分自适应制表的精度

　　包括 CO、OH 或其他自由基作为 FGM 燃烧后处理组分时提高精度

　　以前：自适应制表基于所有组分的全局容差

　　自由基的浓度很高，以获得高热增益。 包括自由基作为后处理组分时，这会导致不需要的自适应制表权重（对于高负热损失比）

　　现在，已在绝热条件下为自由基组分进行细化

　　避免因高负热损失比进行不必要的细化

　　提高了湍流火焰速度的精度

　　使用 Zimont 和 Peters 湍流火焰速度表达式时火焰位置更加可靠

　　更精确表达未燃烧的热扩散率

　　以前从网格单元值估计

　　现在由燃烧表中未燃烧条件计算

　　这影响结果，通常增加湍流火焰速度

　　大尺度界面 (LSI) 模型 - 改进了界面阻尼

　　改进了自由表面区域内的准确性和稳定性

　　对于正确捕获相之间的相互作用至关重要

　　在相对运动的相交界面，边界层应该形成

　　在该区域，需要湍流阻尼模型。

　　相当于壁面处理

　　如果没有此模型，界面附近的速度可变得不现实

　　新界面湍流阻尼模型可用于

　　K-omega 模型

　　K-epsilon 模型，不包括 EB-ke

　　在早已存在的 (Egorov) 界面湍流阻尼模型（仅可用于 k-omega 模型）之外提供

　　模型提供新的界面距离场函数

　　典型应用包括核 PWR 反应堆、多相泵、逆流示例和许多内部多相流体

　　大尺度界面 (LSI) 模型与虚拟质量的兼容性

　　提高了对离散气泡流进行建模时的物理真实性

　　一些情况下，加入虚拟质量可以提高稳定性

　　防止气泡非物理加速度

　　虚拟质量对于正确预测离散相中气泡加速度非常重要

　　气泡必须克服相当于周围液体位移的附加质量

　　典型应用包括水平管道流体、鼓泡塔、任何有较大离散区域和加速度的 LSI 案例

　　流体域体积 (VOF)

　　相间滑移 D3325

　　提高了精度和物理真实性

　　让混合物分离/重新分层

　　允许由于缺少方格或时间分辨率导致的数值混合逆转

　　在 VOF 中的相间引入滑移速度

　　以前所有的相有一个防止混合物分离的单一速度，

　　相间滑移速度现在可以通过拖曳定律建模

　　提供两个拖曳模型

　　基于拖曳的滑移速度

　　对称或 Schiller-Naumann

　　用户指定的滑移速度

　　滑移速度被指定为场函数或用户代码

　　VOF 滑移应被视为恢复锐化界面的方式，而不是用于对混合物/多区进行建模

　　VOF 基于自由表面流体的假设

　　由于网格和时间尺度分辨率不足，所以“混合物”纯粹是一个数字产品

　　–以前没有机制来反转

　　–VOF 滑移提供此机制

　　◦典型应用包括船用自由表面模拟、船用螺旋桨、多相泵和油箱晃动

　　液膜

　　改进了对劣质网格的处理 D3540

　　提高了劣质网格的稳定性

　　提高了工业网格和复杂几何上的液膜收敛性

　　偶尔，复杂几何上未求解的网格可能会导致出现零面积面

　　▪以前在膜壳中，这些面会导致发散

　　STAR-CCM+ v13.02 对此类网格问题更加宽容

　　典型应用包括车辆雨水管理、选择性催化还原 (SCR)、喷漆/涂装和除雾/除冰

　　混合多相 (MMP)

　　相特定动量源

　　允许按相加入许多未求解的物理效应，例如毛管和多孔效应

　　力/电阻现在可以单独加至每个相

　　以前只能用于混合物

　　典型应用包括燃料电池、过滤、分离和油罐

　　拉格朗日多相 (LMP)

　　椭圆形实心和空心锥形喷射器 D2809

　　在实心和空心锥形喷射器的新选项“横截面规格”中有圆形和椭圆形两个选项

　　选择椭圆形选项时，喷射器产生横截面为椭圆形的锥形喷雾

　　用户规定横截面的长宽比和方向

　　典型应用包括采用椭圆喷嘴和汽油直喷的选择性催化还原 (SCR)

　　贴壁液滴的热和质量传递

　　新的热和质量传递系数考虑了附在壁面上的液滴的形状和有效表面面积变化

　　更精准地计算贴壁液滴和周围载液之间的热和质量传递

　　现在求解通过物理接触的贴壁液滴和壁面之间的热传递

　　典型应用包括 ICE 中燃油注入和选择性催化还原

　　离散元法 (DEM)

　　平滑边界上的力

　　◦DEM 边界力模型将颗粒间所有碰撞和边界上的每个网格单元随时间步融合在一起

　　◦用于对边界上的力进行后处理的三个新矢量场函数

　　平均 DEM 总力

　　DEM 脉冲总计

　　最大幅度 DEM 总力

　　用于分析应力在边界表面上的分布

　　▪识别可能需要增强的固体处理设备的零部件

　　计算流变学

　　材料校准模型 D3662

　　提高易用性

　　将材料数据转换为模型参数以便为流体行为精确建模

　　拟合其他方式不易确定的多个参数（即使最简单的模型也至少具有三个参数）

　　粘弹性模型具有多个模式，进一步增加了参数的数量

　　只有所需的输入数据才是试验测量提供的表格数据

　　材料校准模型使用试验数据并拟合模型参数

　　使用广义非牛顿和粘弹性本构定律

　　同时拟合温度偏移因子参数

　　根据数据和用途，输入表格可能为不同的形式

　　时间 - 单轴向拉伸粘度

　　应变 - 单轴向拉伸粘度

　　应变率 - 单轴向拉伸粘度

　　同时针对有限元和有限体积求解器，适用于带非牛顿本构定律的所有模拟

　　提升共挤的稳定性

　　改进数值会降低共挤模拟流体界面处的不稳定性

　　为非混相流体的多层、稳定共挤带来益处

　　允许界面切向位移

　　对于流体之间可能存在相对切向移动的情况，可以提高精度和稳定性

　　其应用包括各种复杂共挤情况，以及汽车、食品和航空业中使用复杂轮廓的各种情况

　　非共形界面的性能提升

　　非共形界面约束的生成速度比以前版本有重大提升

　　根据不同的界面网格，速度提升可达几个数量级

　　以下情况将生成非共形界面约束：

　　当用户触发固体应力求解器的估计内存功能时

　　在运行的首次迭代中

　　示例：1 百万个自由度、84 万个内部面、非共形界面中的 4 万个面

　　内存估计速度将加快：约 50 倍

　　首次迭代速度将加快：约 10 倍

　　电磁和电化学

　　电磁

　　Peltier/Seebeck 效应建模能力

　　Seebeck 效应是由于导电材料中温度梯度而导致的感应电压，Peltier 效应是相反的现象

　　它可通过新的物理模型、热电来建模，可用于电动势模拟

　　所需模型：

　　电动势

　　分离固体能量

　　固体或多组分固体

　　Peltier/Seebeck 效应通过一种新的材料属性，一种名为“Seebeck 系数”的热电属性来应用

　　具有混合多相 (MMP) 的电化学

　　可以模拟 PEM 燃料电池中的液体

　　以前仅在与单相流体连续体相邻的界面和边界处支持电化学

　　现在流体连续体中的 MMP 也支持电化学

　　电化学反应和电化学反应加热

　　任何多组分流体相中的任何组分均可定义为反应物或产物

　　反应加热根据混合物导热率和固体导热率进行分配

　　吸收和解吸

　　任何多组分流体相中的任何组分作为反应物

　　固体离子模型中的任何电化学组分作为产物

　　反应方程

　　Springer / Wu-Li-Berg / Henry 气态反应物定律

　　液体反应物的 Henry 定律

　　局限

　　未考虑吸附反应产生的热释放/损失

　　无能量模型相位多孔介质中的电动势

　　可以计算相位多孔介质中的电动场，而无需建立能量模型的额外成本

　　现在即使不选择任何能量模型，也可提供多孔介质电磁

　　谐波平衡颤振模型的俯仰运动

　　完善谐波平衡颤振运动指定选项

　　在柱面坐标系中使用简洁明了的俯仰运动定义提升谐波平衡颤振模型的可用性

　　许实心叶片的俯仰旋转具有更大的俯仰运动

　　在任何坐标系中，颤振位移被指定为时间函数而不是频率域规范

　　典型应用包括

　　翼型的颤振模型（特别是变距翼型）

　　带移动/振翅机翼 MAV/无人机的建模

　　提高声波求解器的稳健性

　　提高复杂几何气动声学案例的可靠性

　　相比以前版本，对网格质量敏感度降低

　　排除网格问题的时间缩短

　　防止压力尖峰引起发散

　　不会降低良好网格的精度

　　计算成本微不足道

　　无网格 DFBI 实体（机械体）

　　使用户能够定义更复杂的系统，并考虑不与流体进行交互但又确实影响 DFBI 实体运动的机械零部件

　　机械体可以通过悬链线、弹簧和接头连接到机械和连续体

　　机械体具有与连续体相同的属性和运动能力，但是不直接与物理区域进行交互

　　典型应用包括

　　连接到泵的连杆

　　电枢驱动

　　悬架组件

　　当前局限

　　接触耦合当前尚未在机械体上执行

　　重叠棱柱层收缩 D2635

　　构建临近重叠模型时最多可减少 5 倍的重叠模拟时间

　　单元收缩使壁面附近的单元可进行收缩，从而保持单元位于重叠间隙内

　　使用户可以构建更粗糙的总体网格，但仍然可以保持物理精度

　　带来最大益处的典型应用包括

　　泵（正排量、螺柱、齿轮泵等）

　　改进嵌套重叠区域的穿孔

　　穿孔已得到改进，可防止背景单元错误地被激活

　　完善 2D DFBI 的运动选项

　　2D DFBI 现在可用于更广泛的各种情况和应用

　　用户可在 2D 和轴对称中定义更复杂的运动

　　1 自由度平移运动 – 沿 X-Y 轴方向滑动

　　自由运动 – 沿 X-Y 轴方向滑动，沿 Z 轴方向旋转

　　对称轴平移运动 – 沿 X 轴方向滑动

　　B 样条曲线变形器

　　新的变形技术可提升大部分情况的运行速度和可扩展性

　　平均而言，B 样条曲线与现有的 RBF 具有相同的速度或更快，但是主要的优点是 B 样条曲线在大多数情况下具有更好的扩展性

　　B 样条曲线是一种不同的变形方法，可使用与 RBF 相似甚至有时比 RBF 更好的网格质量维护来获得更好的性能

　　虚拟盘体

　　体积力螺旋桨法的示例入流平面

　　提升精度，使用户能更自信地模拟自推进现象

　　该代码现在可以逐个单元对速度进行采样，而不是对整个入流的速度求平均值

　　螺旋桨诱导的速度校正

　　当针对采样或平均的入流平面使用体积力法时，螺旋桨可以人工增大入流的速度，从而导致性能的过渡预测

　　此性能提升考虑了该效果并纠正了偏差

　　用户现在可以在采样的入流平面或平均的入流平面模型中选择该选项，以便纠正流速

　　请注意，当模拟风力涡轮机时不需要该纠正，且该纠正为禁用

　　映射和界面

　　守恒插值模型

　　当在体网格之间进行插值求解时，变量现在可以保持不变

　　这在闭合体积内使用变形重新网格化方法时非常重要

　　守恒插值模型用于某些物理模型，因此它提供在物理选择对话框中

　　如果选择了不兼容的物理，则映射器选择将不显示

　　映射界面压印模具

　　此功能为用户提供根据网格压印初始化映射界面的方法

　　提供更精确的结果

　　缺点是此方法对于大型网格差异更为敏感

　　设计探索

　　伴随

　　正统一性偏差成本函数

　　统一性偏差成本函数的直观正和凸定义

　　目标速度接近出口或界面上的平均速度

　　确保局部最优的存在

　　改善伴随优化中最快下降算法的收敛性

　　通常用于管道流量优化 - 具有出口再循环的几何

　　修改几何以避免出口处流量不均匀

　　设计管理器

　　CAD 稳健性研究 D2241

　　轻松快速地评估参数化 CAD 模型的稳健性

　　有助于避免由于 CAD 再生失败导致的时间和资源浪费

　　快速识别参数模型中的潜在错误

　　分析再生失败以确保

　　适当选择参数范围

　　使用设计参数的有效组合

　　CAD 稳健性研究是初步的 CAD 模型再生评估

　　自动生成 CAD 模型变体

　　揭示不同的设计变量组合

　　有三种采样方法可用

　　手动

　　扫掠

　　拉丁超立方采样（称为 LHS）

　　在这种情况下，变体均匀分布在整个设计空间中

　　可以使用快捷方式创建研究的历史绘图

　　创建设计状态与设计编号的关系图

　　平行绘图

　　更好的产品知识改善工程决策

　　轻松理解设计依赖关系（变量、约束、性能）

　　快速突出常见设计趋势（错误或最佳设计）

　　分析结果对参数的敏感度

　　窄线带意味着参数影响力高，而宽线带则意味着给定参数没多少影响力

　　智能重新调整变量范围或释放约束，以提高找到更好设计的机会

　　平行绘图由链接每个变体的设计和响应变量的线组成

　　叠加线来比较多个设计、集合、研究

　　与绘图和快照同步，以便深入研究

　　适用于所有研究类型

　　在 HEEDS|post 中进行实时结果分析

　　◦在研究运行的同时获得全面的探索后处理，实现早期决策，从而可以

　　节省时间

　　在研究取得进展之前，确定任何设置或收敛问题

　　尽早提取趋势、产品行为或参数影响

　　确保运行不会不必要地继续（达到目标，重新定义参数...）

　　更好地推动优化

　　在探索过程中实现协同优化

　　在研究运行时可以创建新绘图

　　右键单击正在运行的研究自动启动 HEEDS|post 应用程序

　　自动加载和更新结果

　　具有无限制并行许可证的预分配模式

　　预分配模式允许有效利用资源（硬件和许可证）进行探索，从而可以

　　管理项目优先级

　　满足项目的最后期限

　　提高稳健性，不会出现由于缺少许可证而失败的情况

　　除了以前可用的许可证类型之外，预分配模式现在还支持无限制并行

　　限制：在一次探索中，不可能在不同的许可证方案之间进行混合和匹配，例如：无限制并行和无限用户令牌

　　改进参数的复制和粘贴

　　通过拖放或复制和粘贴参数，快速利用现有的设置

　　快速、方便地扩展或创建研究

　　降低用户出错的可能性

　　验证参数，并在以下情况下向用户发出问题警告（标志和悬停提示）

　　引用参数丢失或多次使用

　　存在单位兼容性问题

　　如果检测到存在，则自动将新参数链接到引用参数

　　兼容单一和多个研究，甚至不同的参考 .sim 文件

　　通常用于

　　使用现有的参数创建新的研究

　　快速切换到新的研究类型

　　通过增加新的参数扩大研究范围

　　可行的设计集合 D4600

　　使用自动可行的设计集创建，节省结果分析的时间

　　对满足约束的所有设计分组

　　促进结果分类、访问和分析

　　设计表的改进：一次隐藏/取消隐藏多个列

　　通过更快的自定义方便数据读取和节省时间

　　“保存项目”操作指定结果目录

　　更好地管理结果位置和相关的磁盘空间使用情况

　　用于在首次运行之前指定 .dmprj 保存位置的文件保存对话框（所有其他结果文件将存储在此位置）

　　数据分析

　　STAR-CCM + VRD3534

　　STAR-CCM+ VR是STAR-CCM +的虚拟现实客户端

　　大量探索模拟结果以深入理解结果

　　对发动机罩分析进行快速调查

　　查看复杂的模型几何

　　在石油钻机，甲板，建筑物上四处走走

　　检查外部流结构细节

　　STAR-CCM+ VR是独立的，无许可证的客户端应用程序

　　与HTC Vive虚拟现实系统配合使用

　　建议使用NVIDIA Quadro P4000或更高版本

　　仅在Windows 10上运行

　　请参阅STAR-CCM + VR

　　要检查STAR-CCM + VR中的仿真结果

　　直接读取从STAR-CCM +导出的场景（.sce）文件，或者

　　连接到实时STAR-CCM +会话

　　关键功能

　　可在STAR-CCM + VR环境中访问帮助对话框，以帮助您快速入门

　　请参阅下图，以获取STAR-CCM + VR帮助中的快照，这些快照可以从手动控制器启动并可以使用其导航

　　使用手持控制器进行模型操作，让您

　　将模型推近/拉近

　　Pan动态平移/缩放

　　In飞入/飞出可以在模型周围飞翔

　　交互式或持久性无质量粒子发射器，可研究速度或其他矢量场

　　需要在矢量显示器中使用重新采样的体积衍生零件

　　packed在填充床反应器的下图中，

　　创建持久的无质量粒子发射器

　　修改了无质量颗粒大小和显示速度

　　使用交互式无质量粒子发射器进一步探索催化剂粒子周围的流动

　　交互式，多个持久的剪切平面使您可以剪切内容以查看模型域内部

　　当前不支持的功能

　　高级渲染

　　深度剥离（高质量透明）

　　线积分卷积

　　场景网格注释

　　矢量字形的统一屏幕设置

　　已知的局限性

　　当STAR-CCM + VR连接到STAR-CCM +时可以进行动画扫描，但是如果刷新率太低，则将自动禁用VR渲染

　　在下图中，我们正在寻找不同时间播放LMP内容的简单动画

　　in在这种情况下，可以以合理的刷新率渲染粒子总数

　　对STAR-View +的高级渲染支持

　　使用STAR-View +可以更有效地查看和共享所有设计结果：

　　在您的组织范围内，并与您的客户和合作伙伴一起

　　从STAR-CCM +导出.sce文件，保留高级渲染设置

　　.sce文件大小没有明显增加

　　在STAR-View +中，现在提供了高级渲染控件：

　　更真实地表示结果

　　comp广泛的理解力，扩大了受众范围

　　visual更好的视觉提示，可实现更有效的数据可视化

　　请参阅使用STAR-View +>使用STAR-View +>场景操作

　　标绘线的指定透明度

　　通过减少视觉混乱，更快地查看和传达您的绘图结果

　　强调更重要的信息

　　不重视不太重要的信息

　　更改任何数据系列的透明度设置

　　不透明度作为线型的属性设置公开

　　范围从0（透明）到1（不透明）

　　互动剧情图例对接

　　更快，更轻松地自定义图例位置

　　现在可以以交互方式放置和停放图例

　　以前，图例放置只能通过指定数字属性来完成

　　现在在交互过程中提供了视觉提示，您可以预览停靠的位置

　　改进了最小/最大报告D1489中并置值的可用性

　　以前，您可以将任意数量的并置字段函数（标量或向量）指定为报告属性，例如：

　　查找引擎盖下的最高温度

　　返回CPI混合中最小/最大浓度的混合强度

　　返回表面化学应用中最小/最大生产率的当地条件

　　现在，使用新的字段功能支持节省使用并置功能的时间

　　getCollocatedValue（$ MinMax_Report，$ collocated_FF，“ partName”，{LITERAL | PATTERN}）

　　减少返回定量信息所需的精力

　　无需编写JAVA即可进一步有效地传达结果

　　将细胞表面衍生的零件用于质量平均报告

　　无需采用创建阈值衍生零件所需的反复试验方法，简化了工作流程

　　协助进行近壁子体积平均

　　大量平均报告显示可压缩流的主要近地表趋势

　　摘要增强

　　默认情况下，内容填充现在是全包的

　　如果只需要一个图而不是它的全部属性，请取消选择其他内容

　　对 B 样条曲线变形器的改进带来 1.1 - 1.2 倍的性能提升

　　质量流量边界条件

　　允许指定进口/出口边界处的质量流量以取代压力数据

　　使用标准工具栏按钮来运行 STAR-ICE 模拟

　　不再要求用户通过右键单击上下文菜单来运行 STAR-ICE

　　从设计管理器运行 STAR-ICE 不再需要自定义宏

　　根据阀门提升自动实现时间步控制

　　在阀门提升的各阶段允许指定默认时间步的大小和更小的时间步，以保持稳定性

　　支持使用“秒”或“度”为单位来指定时间步

　　多组分空气模型的默认选择

　　允许用户方便快捷地覆盖默认的单组分指定，从而创建多组分指定，而无需更改模型选择

　　电子设备冷却

　　筛选参考指示器类中的单个实例

　　通过允许用户隔离和消除不重要的组件加快模拟速度

　　使用户能够对速度和精度之间的平衡进行精细粒度控制

　　导入 IDF 文件时，可对参考指示器类内部的单个组件进行筛选

　　使用对象选择器，用户可以扩展每个 Ref Des 类，并能访问每个实例进行选择或取消选择

　　要收到除了英语以外的其他语言的已安装文档，请等待获得更新版本后将其安装到机器上的适当位置。

　　喷雾燃烧的修订版：喷射 A 燃料教程 新版本使用正十二烷和稳态层流小火焰方法，而不使用化学平衡。
