star ccm+ 10 64位中文

　　star ccm+ 10是一款为数不多的多学科仿真平台，可以为不同领域的设计人员提供强劲的产品仿真模块，包括了多相流，粒子流，流变学，固体力学等等，从而为用户提供一整套完善的解决方案；新版本具有可定制碰撞结果的NTC碰撞模型，提供Rourke和Ashgriz碰撞算法之间的选择，Ashgriz主要是起到假设碰撞图中的另一种碰撞流态层次结构，这两种方法都具有用户可调整参数，可改变反弹、聚结、擦边和分离碰撞结果之间的边界；现在支持通过修改多项式常数而获得的自定义碰撞流态允许进行更大应用范围的模拟；新增了拉格朗日液滴的平衡沸腾模式，提高了在预测沸腾液滴状态时的精度，准稳态蒸发模型具有平衡沸腾模式选项，强制潜热传递与其他热传递模型之间的平衡，以确保沸腾期间液滴温度保持不变；用户还可以控制溅撞质量比，可以直接设定显示对Bai-Gosman和Bai-ONERA壁面碰撞模型的溅撞质量比进行控制的参数，支持更复杂的用户自定义建模；需要的用户可以下载体验

新版功能

　　一个主要的技术进步在STAR-CCM + 10.02是CAD的远程执行客户端,打开门来设计空间探索跨网络平台。

　　STAR-CCM +现在可以无缝地驱动设计CAD软件包的变化同时运行在一个远程集群。这对CAE市场创新是独一无二的。

　　STAR-CCM + 10.02还提供了技术领域的突破多相建模通过释放一个新的受到之间的交互模型,流体膜和拉格朗日模型。这种方法可以显著降低计算成本,网格计算,开放应用程序之前没有实际要求,如雨水管理、曲轴箱和变速箱晃动,部分浸渍和涂层。

　　新的大规模接口多相模型结合受到的好处和欧拉多相建模是补充道,捕捉许多不同的流动机制共存。这些进步,CD-adapco继续解决关键工程仿真工作显著影响石油和天然气,化学加工和制造业。STAR-CCM + v10.02也增强了欧拉多相,受到和民主党。

　　经验:一个新的STAR-View +工具凸显了客户体验增强STAR-CCM + 10.02。在其新特性,STAR-View +现在支持的动画场景,瞬态结果和记录的交互。STAR-View +允许用户协作和分享他们的模拟结果;它是一个免费的实用工具导航或深入探讨仿真结果,不需要许可证。

　　STAR-CCM + 10.02还提高了客户体验通过GPU的利用率,显著减少显示延迟和提供一个增强的图形交互。此外,这个版本的STAR-CCM +打破新地面用户体验领域的进步adjoint-based误差估计,网状偏差分析和深度选择模式。

　　生产力:这个版本的STAR-CCM +提供了提高吞吐量,允许用户更快地完成他们的工作和承受的机会去探索更多的设计变化。细化之后,集思广益的更受欢迎的功能之一,添加一个拔模角度更准确地捕捉后后面的部分。

　　STAR-CCM + 10.02的其他生产力特性包括显著减少周转时间为所有数据映射器可伸缩性和内存使用情况也有所改善,部分报告的能力在不影响性能,同时解决器件细网格化,和一个鼓风机接口模型。

　　STAR-CCM + 10.02包括40个新特性来自建议提交通过集思广益,为CD-adapco客户创新网站。每年公司致力于三个主要版本,以确保交付其视觉上的软件,同时,支持其客户的持续需求。

软件特色

　　1、电化学

　　模拟复杂的电化学驱动过程，其中涉及液相和固相之间的离子和电子交换。Simcenter STAR-CCM +提供了一种通用的电化学方法，便您可以一起模拟流动，能量和电化学，并为3D实际化学应用打开大门

　　2、引擎模拟

　　发动机仿真涉及运动部件，多相流，燃烧和传热。您再也不必成为模拟内燃机的专家用户：使用特定于应用程序的工作流程和简化的界面，您可以快速轻松地进行发动机模拟。专家用户可以将这些仿真用作执行更复杂的多物理引擎仿真的起点，这些仿真可以利用Simcenter STAR-CCM +的全部仿真功能。

　　3、移动物体

　　使用覆盖网格划分，网格变形或两者结合可以轻松地模拟涉及多个移动和相互作用的组件的问题。移动网格功能还可以用于参数研究以及稳定或不稳定的仿真，从而提供一种轻松地重新放置或替换对象以研究多种设计配置的方式。

　　4、流变学

　　计算流变学被用于模拟工业问题中的非牛顿或粘弹性材料。流变求解器可以准确地解析复杂流变材料流的主要物理原理，并有助于预测其行为。

安装步骤

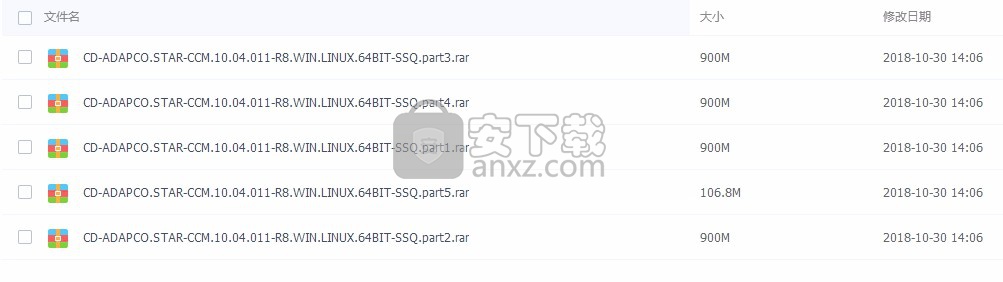

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

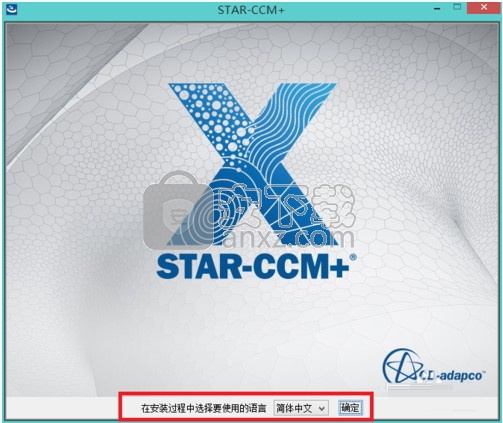

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

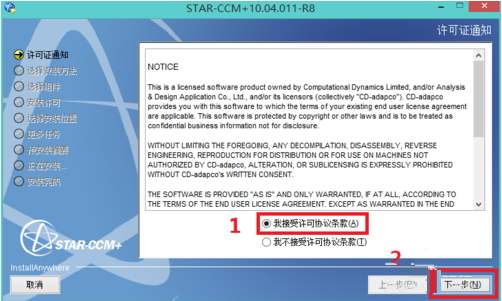

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

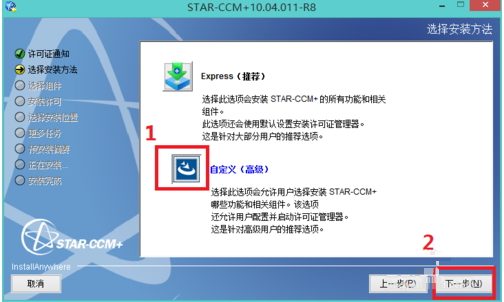

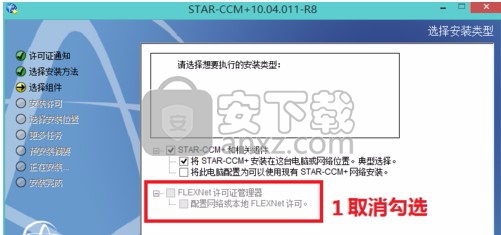

　　4、在此界面中，用户需要选择对应的自定义安装，然后把图中标注的位置选项进行取消

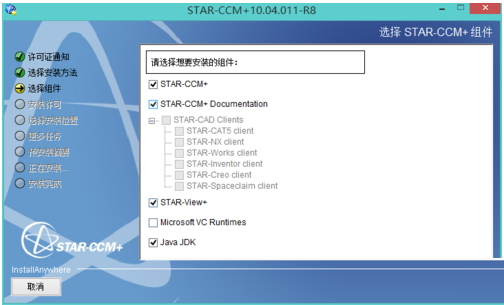

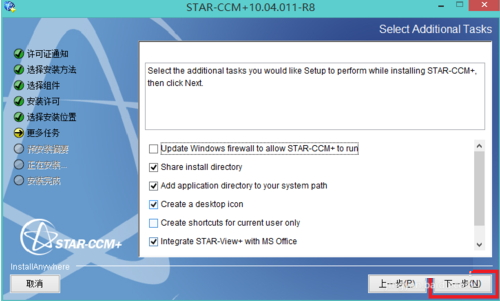

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮，可以根据您的需要不同的组件进行安装

　　6、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

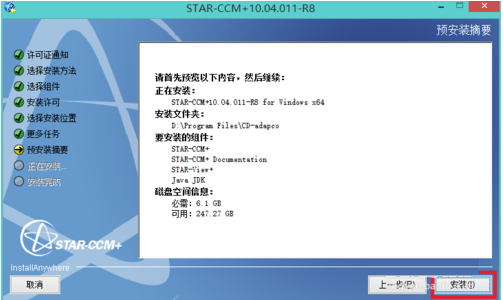

　　7、现在准备安装主程序，点击安装按钮开始安装

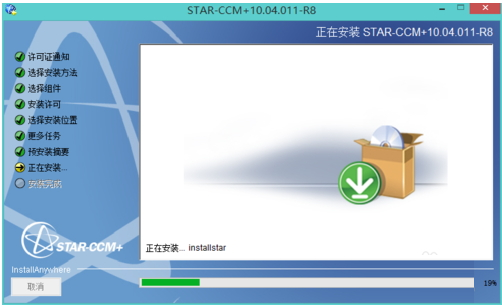

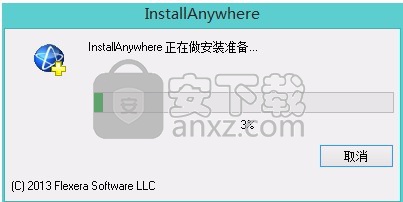

　　8、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

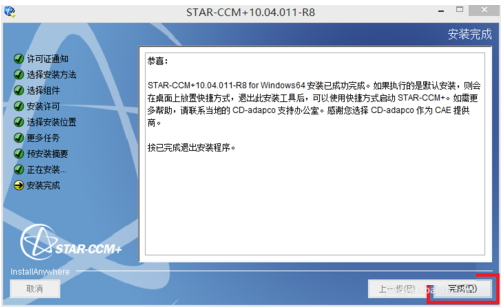

　　9、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

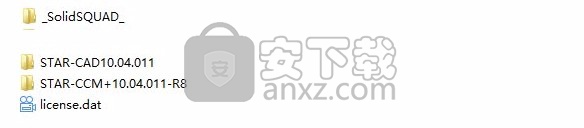

　　1、找到压缩包里 _SolidSQUAD_ 这个文件夹，把它里面的STAR-CAD10.04.011和 STAR-CCM+10.04.011-R8和 license.dat这三个文件复制到安装目录...\CD-adapco里面（比如小编的是D:\Program Files\CD-adapco）

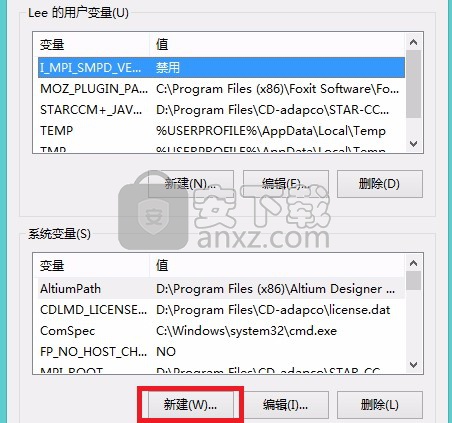

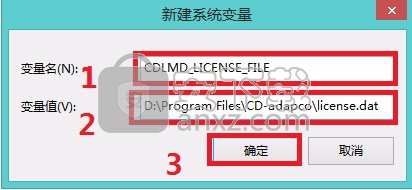

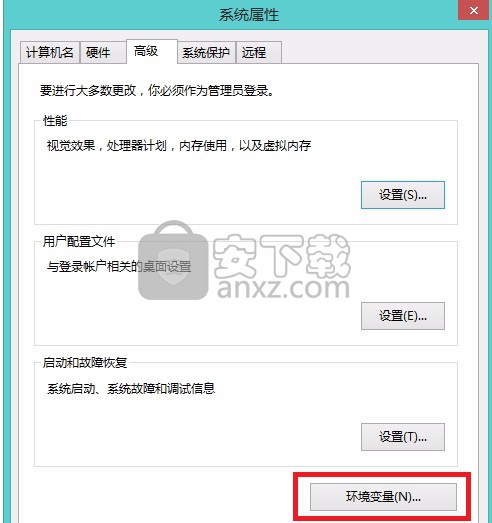

　　2、右键我的电脑--属性--高级系统设置--环境变量--在系统变量里点击新建

　　3、变量名为：CDLMD_LICENSE_FILE
       变量值为刚刚复制到安装目录里面的license.dat的地址（比如我的D:\Program Files\CD-adapco\license.dat）确定

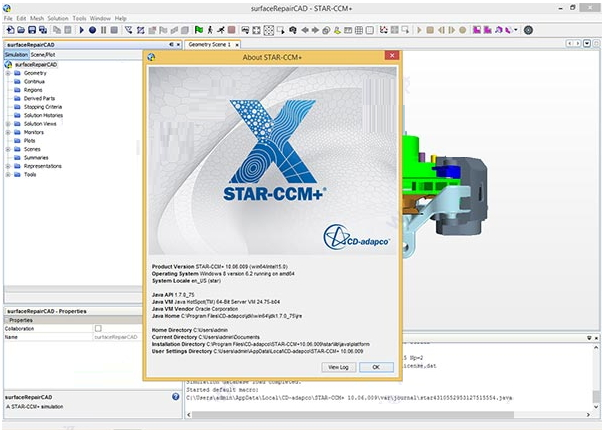

      4、完成以上操作步骤即可将应用程序完成；

使用说明

　　西门子数字工业软件服务和解决方案使ThermoLift能够集成自动化设计优化，并通过仿真来驱动设计过程

　　增强电热泵的性能

　　使用VHP高效地捕获热能，而不是消耗大量的电能

　　减少评估新设计的时间

　　在降低成本和排放的同时提高热力学过程的运行效率

　　与Simcenter Engineering Services合作，扩展公司的仿真驱动设计流程

　　使ThermoLift员工能够成为有经验的Simcenter STAR-CCM +用户，并定期模拟和开发组件

　　将建筑物的供暖和制冷能耗和成本降低了30％到50％

　　集成的自动化设计优化，允许仿真驱动设计过程

　　将更多组件集成到仿真中

　　高效炉和锅炉系统仍然很昂贵，并且需要较低的加热温度才能保持最高效率。在高热负荷条件下，效率通常会下降。电动热泵已经使用了很多年，但是由于在寒冷气候下的性能较差，因此尚未得到广泛认可。当最需要热量时，低温下效率会降低，这需要补充燃料或电阻加热，这会增加成本。

　　空调（A / C）是将热量从较冷的环境传递到较热的环境的热泵。绝大多数的A / C系统使用蒸汽压缩循环和少量的吸收系统，占家庭用电量的最大部分（22％）。空调系统主要由电力驱动，并在夏季运行，因此在最不可用和最昂贵的情况下需要电力。蒸气压缩系统还使用存在多种环境问题的制冷剂，包括臭氧消耗和温室效应。

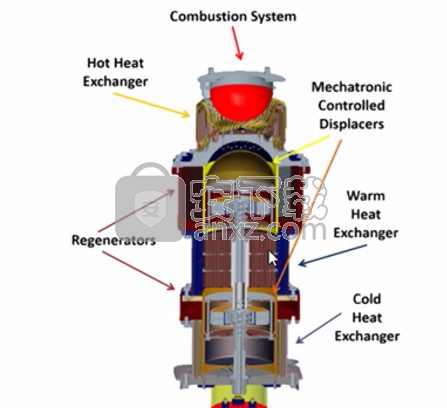

　　ThermoLift技术源自VHP，它是与热泵直接耦合的热机。VHP在封闭系统中的三个腔室之间移动工作气体（例如氦气）。在VHP中，两个曲柄同步的置换器在气缸内往复运动，以在独立的热室，热室和冷室之间移动工作气体。热力学循环通过膨胀气体来进行冷却，以在冷室中产生低温。来自热端的燃料（或太阳能集热器）的热压缩和燃烧产生的能量在温暖的室内提供温暖的温度，该温度可用于空间加热和/或热水供应。ThermoLift设备与VHP有所不同，因为通过机电一体化装置独立控制置换器，以更好地控制置换器的运动，从而控制热力学循环。

　　即使在较低的环境温度下，冷室与周围环境之间的这种温差也可被利用来从环境中提取热量以进行空间加热和热水加热。与传统的热泵不同，ThermoLift的热泵是一种非常有效的热能收集方法，传统的热泵使用电能，由热能产生的高质量能量来产生热量（一种低质量的能量）。ThermoLift的热泵仅使用热量，避免了与传统的基于压缩机的热泵系统的转换，分布和相变相关的能量损失

　　ThermoLift的热泵使用TC-Cycle结合了多项创新，以提高性能并降低成本。该系统的第一代原型已经过设计，制造和测试。它包括诸如超低排放燃烧器，提高循环效率的电控执行器和创新的热交换器等创新产品。通过这些改进，预计下一代VHP设备的性能将超过当前可用的最新HVAC和家用热水（DHW）设备，并将显着提高热力学过程的运营效率，同时降低成本和二氧化碳排放物

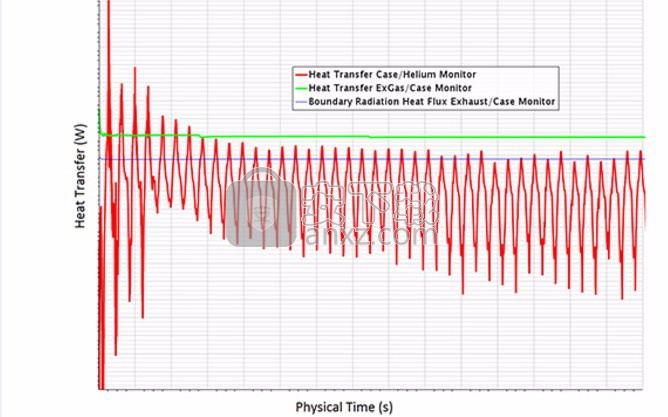

　　图4：关键传热监控器的时间历程图。

　　第一代构建测试和数据

　　作为以前的DOE和NYSERDA资助计划的一部分，ThermoLift已构建并测试了三代TC-Cycle原型。ThermoLift（Gen）1.0的开发重点是机电驱动器的设计，以替代曲柄同步VHP，该驱动器具有成本和耐用性问题，并且由于对置换器运动的控制有限，因此影响了系统的热力学性能。利用从Gen 1.0获得的知识，ThermoLift完成了Gen 2.0原型的开发，并于2016年10月向橡树岭国家实验室（ORNL）/国家可再生能源实验室（NREL）的代表进行了演示。

　　来自Gen 2.0单元的数据质量和可靠性的提高，促进了仿真和性能。2017年7月，ThermoLift实现了一个重要的技术里程碑，即置换器自始至终往复运动，从而消除了机器噪音并实现了可靠且连续的运行时间（超过10小时）。ThermoLift预计将组装多个Gen 3.0原型并在2018年的实验室和alpha演示中展示高保真性能。

　　仿真可以提供快速且经济高效的答案。在制造原型之前，可以评估多个设计概念及其关键性能指标，并消除性能不佳的设计。

　　设计和仿真复杂的系统可能既昂贵又棘手。世界各地的工程师都在使用V-Cycle（图2）进行数字产品开发。这个想法是在设计过程中具有不同级别的细节和复杂性，从总体概念和模块到单个组件。在一开始，便是该系统的广泛概念设计。整个系统由几个模块组成，例如热交换器，蓄热器和置换器。最详细的级别是组件级别，它涉及喷嘴，孔口或热交换器翅片等小型组件的设计。

　　在此过程中，设计是从上到下创建的。从基本布局到模块和组件的设计。当对组件和模块进行验证和优化时，使用模拟进行的验证过程将朝相反的方向进行，从而改善了整个系统。换句话说，如果组成系统的模块工作得更好，则整个系统将工作得更好。

　　ThermoLift和Simcenter™工程服务采用了这种方法，从而大大减少了开发时间并节省了原型制作成本。直到2016年，ThermoLift的开发团队都对其独特的热力学周期进行了广泛的一维模拟。问题是如何以全3D方式预测物理过程。ThermoLift热泵的关键模块之一是热热交换器。这是来自化石燃料的能量进入系统的唯一子系统，对于实现高效率至关重要。

　　可以传递到内部氦气的热量越多，整体效率越高（图1）。全面了解从燃烧器到热氦一侧的物理原理和能量路径，捕获燃烧，辐射，对流和共轭传热至关重要。此外，往复式热置换器引入了移动域，这需要进行瞬态分析，而瞬态分析需要更大的高性能计算资源。寻找一个模拟解决方案以对复杂的物理模型进行建模是一个挑战，而使用Simcenter产品组合产品Simcenter STAR-CCM +™的Simcenter Engineering Services提供了答案。Simcenter STAR-CCM +是一种一体化解决方案，可在单个集成的用户界面中提供准确而有效的多学科仿真。

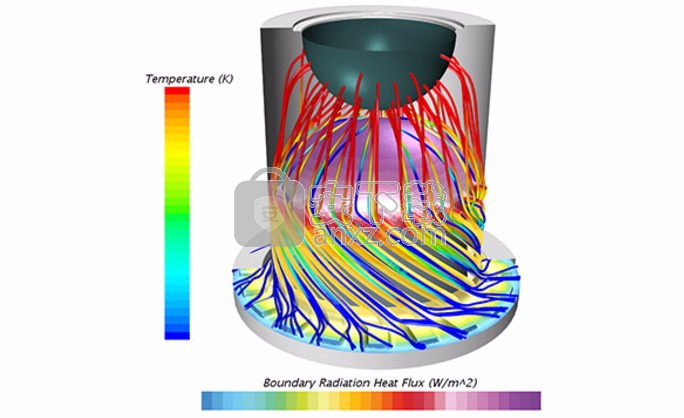

　　图5：辐射热通量分布和流线。

　　瞬态热交换分析

　　该分析的主要目的是深入了解从燃烧器到热氦侧的热传递。这就需要对燃烧器腔室和热氦腔室内的热热交换器中的辐射，对流和传导以及往复式活塞运动进行建模。共轭传热计算流体动力学（CFD）模型是从本机Pro /E®软件计算机辅助设计（CAD）数据构建的。Simcenter STAR-CCM +独特的过冲网格技术用于对往复式浮子运动进行建模。对所有传热模式进行建模，并将所有流体视为理想气体。一维模拟的循环边界条件应用于氦气出口，在该出口处，热热交换器连接到第一蓄热室。

　　系统中既有瞬态过程又有稳定过程。尽管燃烧器提供恒定的热量，但热量传递到氦气中是由往复式置换器驱动的循环过程。随着系统升温，最终达到准稳态，在该稳态下，每个重复循环的传热都达到平衡。这需要长时间的瞬态仿真，作为该合作项目的一部分，这些仿真必须由Siemens Digital Industries Software的高性能计算机集群来完成。图4显示了从燃烧器到氦气的关键组件界面之间的热传递时间历史。在15到20个循环之后，传热变为循环，可以得出循环平均性能数据。

　　图5显示了当置换器向下移动时，机器内部的废气和氦气的体积渲染温度分布。图6示出了面对燃烧器的热热交换器上的边界辐射热通量的分布。流线显示了从燃烧器排出的废气通过螺旋通道设计的路径（该通道以温度着色），从而可以深入了解气体在何处向热热交换器降低温度。

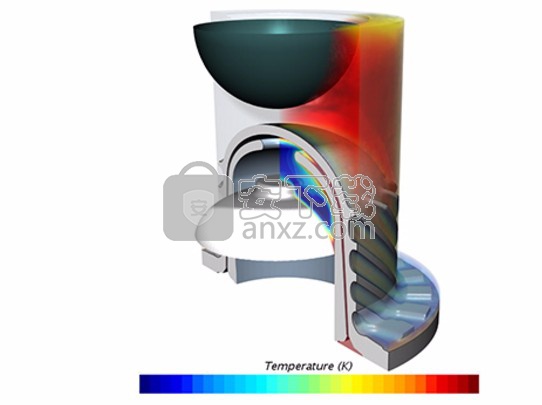

　　图6：废气和氦气的体积绘制温度分布。

　　与Simcenter Engineering Services合作

　　Simcenter Engineering Services进行的瞬态热热交换器分析的结果帮助ThermoLift的设计团队确定了关键的性能数据，包括问题和原因：

　　离开热交换器时排气温度过高。这导致预燃烧加热器将多余的热量回收到系统中

　　进入氦气的总热量太低，无法达到性能目标。已开发出一种更复杂的管式热交换器

　　辐射热传递到换热器是总热量输入的关键因素

　　潜在改变建筑物的能源使用方式

　　西门子数字工业软件公司与ThermoLift继续保持合作伙伴关系，以进一步扩大公司的仿真驱动设计流程。通过不断的技术转让和Simcenter工程服务的支持，ThermoLift模拟团队已成为经验丰富的Simcenter STAR-CCM +用户，每天都在模拟和开发组件。西门子通过以下方式支持和制定路线图，以实现ThermoLift的持续增长和工艺改进：

　　将更多组件集成到仿真中。目的是对整个机器进行3D建模

　　集成自动化设计优化。他们不仅可以评估选定的设计，还可以让仿真驱动设计过程

　　为大型仿真提供分析服务和高性能计算资源，从而在保持低成本的同时降低成本

　　ThermoLift的技术可以潜在地减少建筑物的供暖和制冷能耗和成本，并减少与之相关的温室气体排放。这可能会改变建筑物未来使用能源的方式，并使之成为一个绿色世界。
