  alias speedform 2016是一款非常实用且功能强大的汽车概念建模工具,它同时也是一款基础级Alias 3D设计软件,适用于控制创意产品设计过程的工业设计师,从最初的概念草图到最终的表面模型,工业设计师可以在混合的2D到3D工作流程中迅速从引人注目的视觉传达到概念建模再到生产质量模型;该软件都可以通过其行业领先的草图绘制,建模和可视化工具,可帮助工业设计师和创意专业人员跨产品开发过程中的各个团队进行协作,从设计到营销,可帮助他们比竞争对手更快地创建,交流和推动创新设计;通过从概念到生产质量表面的连续工作流程,Alias软件提供了业界领先的表面处理功能,并由一流的草图绘制,建模和可视化工具提供支持,帮助您比竞争对手更快地创建创新和引人注目的设计,同时保持设计在整个过程中的意图;需要的用户可以下载体验

autodesk alias speedform 2016 64位破解版

新版功能

  1、混合网格建模工具

  Alias SpeedForm使用与游戏建模类似的技术,在独一无二的概念建模环境中提供了简单的网格和 NURBS 组合。加快概念开发,并简化模型在其他 Alias 产品中的下游使用。

  2、二维草图到三维草图

  轻松地将二维草图转换为三维草图。校准场景,以便您的三维“草图”尺寸准确。

  3、在工程设计环境中工作

  在 Alias SpeedForm 中可轻松地使用沿用零件和工程零件。转换器可帮助确保您的概念按预期方式构建。

  4、形状探索

  在 Alias SpeedForm 中轻松地探索草图中的不同形状,以及设计中的其他可能功能。

  5、快速设计迭代

  借助 Alias SpeedForm 工具和方法针对初始概念进行迭代。

  6、设计变化形式

  轻松地构建各种设计变化形式,然后为设计选择各种选项。

  7、设计精度

  除了适用于概念建模师的灵活性外,Alias SpeedForm 还提供了适用于建模师和工程师的精密工具。

  8、内置材质着色器

  通过材质选择传达您的设计概念。Alias SpeedForm 提供了许多现有材质可供选择。

  9、持续的工业设计工作流程

  轻松地将 Alias SpeedForm 概念导出到其他 Alias 产品进行生产建模。只需导出您的成串文件,并继续在您首选的 Alias 建模产品中开发生产曲面。

  10、实时渲染功能

  Alias SpeedForm 包括实时渲染工具。在将您的模型导出到 Autodesk VRED 产品进行三维可视化(英文)之前,以更真实的方式查看您的模型。

软件特色

  更新了曲面圆角

  添加在曲面圆角中检查相互连续性和内切角的选项

  Multi-Surface Draft”工具使用曲面边、面上线、等参曲线、甚至“Draft”模式中的自由曲线,创建与原始曲面(或曲线)成一定角度向外延伸的直纹曲面(或曲面组)。

  多曲面拔模控制选项

  Type

  Normal —创建与基本曲面的法线成指定角度向外延伸的曲面。默认情况下,新曲面垂直于基本曲面。

  Draft — 创建与指定的拉伸方向矢量成一定角度向外延伸的曲面。默认情况下,该曲面与拉伸向量平行。

  在该模式中,可以单独选择或框选任意曲线组合(包括自由曲线),无论它们是不连续的(不相接)、G0(位置连续)还是 G1(相切连续),都如此。

  Skin工具中的新选项

  Skin 2012工具中添加了“Shape”选项,用于控制蒙皮曲面断面的 CV 布局。

  新增特性:阶数可变的曲面圆角

  您可以在圆角曲面中使用可变阶数

  界面增强功能

  改进包括可自定义的键盘控件、捕捉、标记菜单等。

安装步骤

  1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

autodesk alias speedform 2016 64位破解版

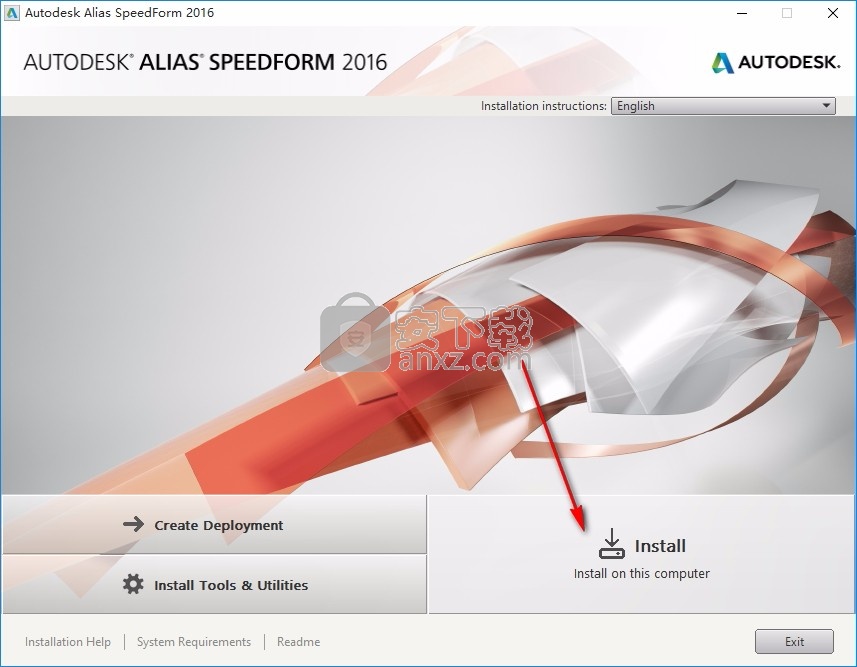

  2、只需要使用解压功能将压缩包打开,双击主程序即可进行安装,弹出程序安装界面

autodesk alias speedform 2016 64位破解版

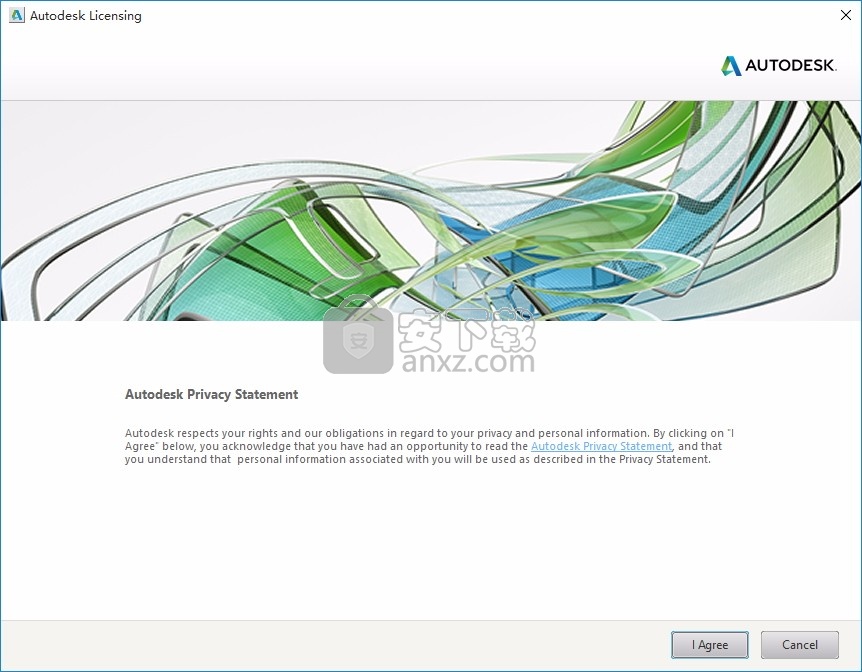

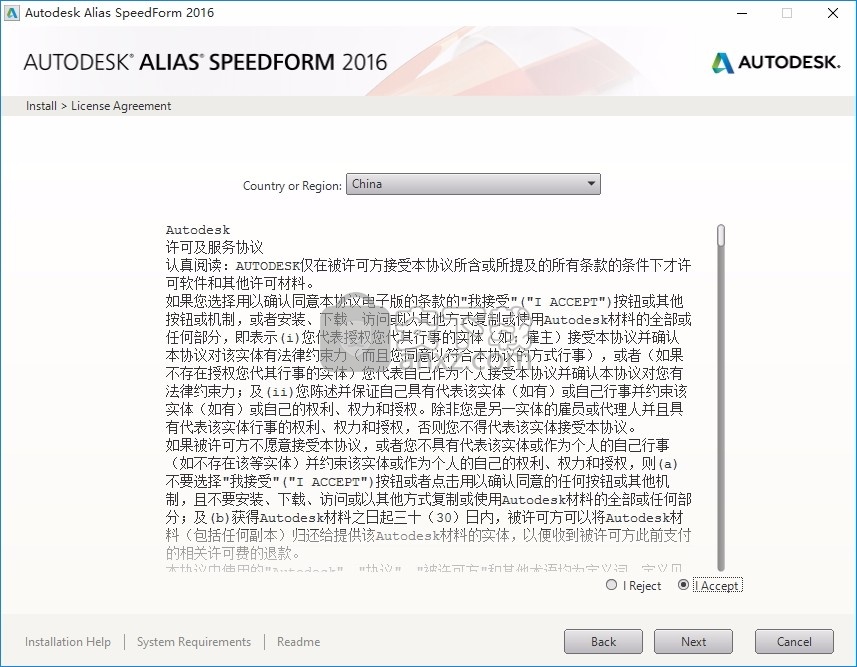

  3、同意上述协议条款,然后继续安装应用程序,点击同意按钮即可

autodesk alias speedform 2016 64位破解版

  4、选择单机模式【stand-alone】,输入产品序列号【666-69696969】和密钥【A62H1】

autodesk alias speedform 2016 64位破解版

  5、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改;

autodesk alias speedform 2016 64位破解版

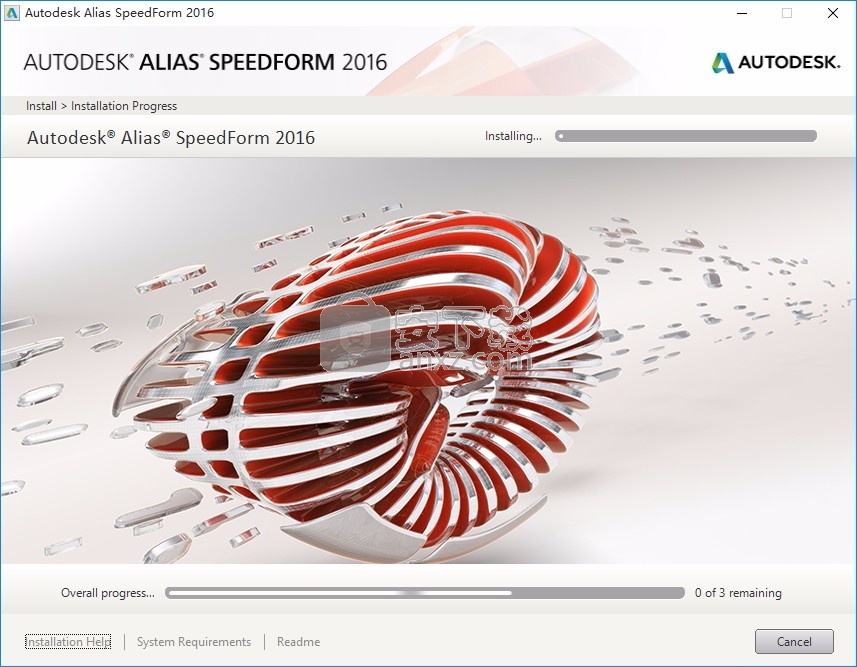

  6、弹出应用程序安装进度条加载界面,只需要等待加载完成即可;

autodesk alias speedform 2016 64位破解版

  7、根据提示点击安装,弹出程序安装完成界面,点击完成按钮即可

autodesk alias speedform 2016 64位破解版

破解方法

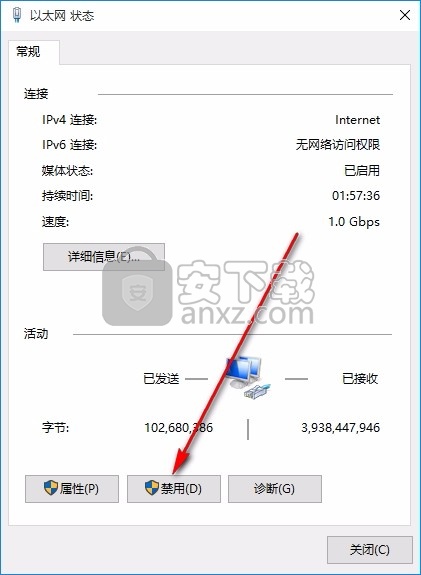

  破解之前先把网络断开,避免有网导致破解失败

autodesk alias speedform 2016 64位破解版

  1、程序安装完成后,直接双击应用程序将其打开,然后点击同意按钮

autodesk alias speedform 2016 64位破解版

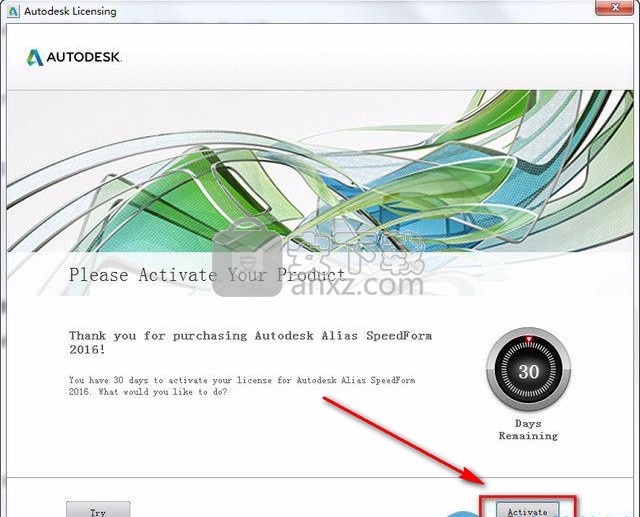

  2、弹出30天的试用期,点击activate开始激活操作;弹出一个界面点击back返回,然后再点击activate

autodesk alias speedform 2016 64位破解版

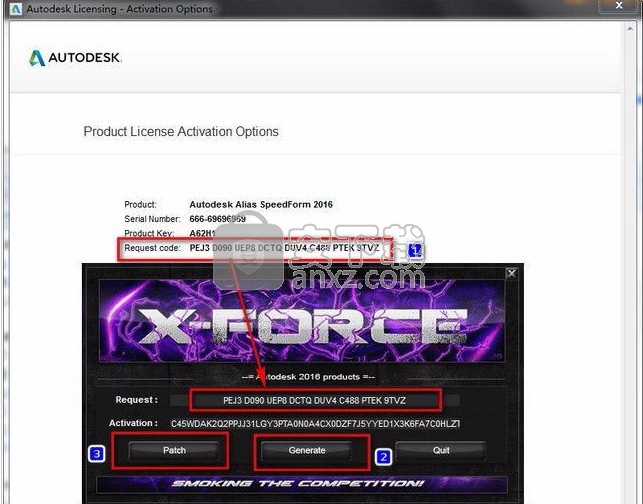

  3、选择“i have an activation code...”后,同时复制Request code值【WUSY FDET V5GT H0FS WW78 TRK5 NE6C KTVZ】

autodesk alias speedform 2016 64位破解版

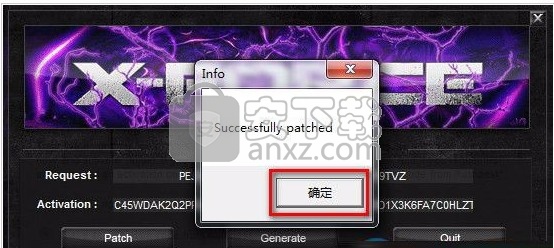

  4、打开软件包中的注册机,先点击patch弹出“successfully patched”;

autodesk alias speedform 2016 64位破解版

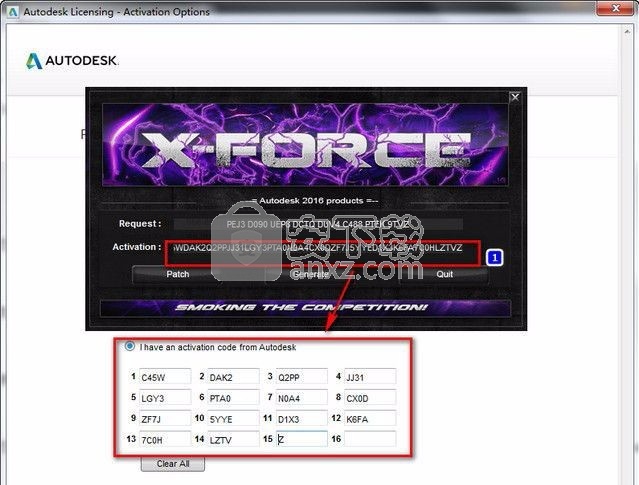

  5、然后将Request code值复制到注册机request框中,点击“generate”得到产品激活码;

autodesk alias speedform 2016 64位破解版

  6、复制激活码到软件注册框中,再点击next进行下一步;

autodesk alias speedform 2016 64位破解版

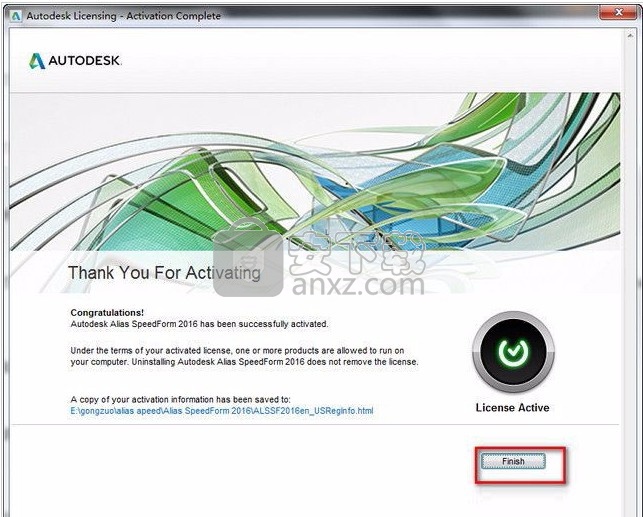

  7、看到“Congratulations! Autodesk Alias SpeedForm 2016 has been successfully activated.”说明软件已经成功注册激活,现在用户可以无限制免费使用啦。

autodesk alias speedform 2016 64位破解版

使用说明

  汽车座椅概念工作流程

  使用SpeedForm Face工具开始构建几乎所有东西。

autodesk alias speedform 2016 64位破解版

  SpeedForm Face工具概述

  使用“面”工具定义初始轮廓,以开始设计和建模过程。

  SpeedForm Face工具非常灵活,对于初始建模阶段至关重要。

  使用“面”工具浏览或使用草图和参考数据。

  在此过程的开始就使用“面部”工具。它提供了构建更多曲面的基础。

  在上下文中使用SpeedForm核心工具和功能

  此工作流程中使用的工具:

autodesk alias speedform 2016 64位破解版

  编辑表单的移动,旋转,缩放和拉伸

  脸(多面)

  焊接顶点(中点选项)

  镜像重复

  折痕和折痕

  插入边缘环

  初始设计/建模阶段

autodesk alias speedform 2016 64位破解版

  使用参考来加快设计3D建模过程。

  首先,选择“面部”工具

  了解使用哪些工具。要定义配置文件,请使用多个侧面以提高灵活性。

autodesk alias speedform 2016 64位破解版

  在正交侧视图中,选择多边选项,然后单击XZ平面

  在需要定义的区域中使用更多的点。

autodesk alias speedform 2016 64位破解版

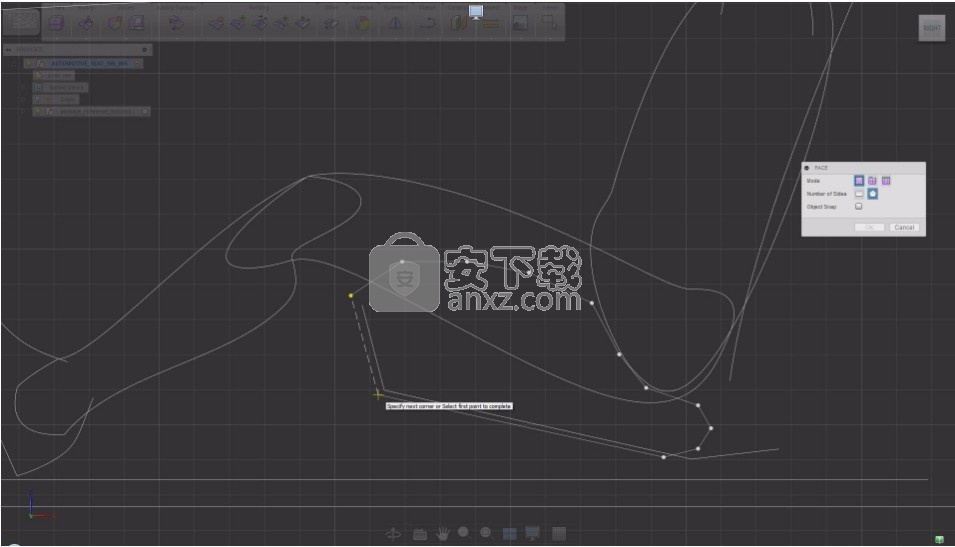

  放置点以定义座椅轮廓。完成后选择起点。

  定义大小和体积

  开始移动对象以粗略定义和决定大小和比例。

autodesk alias speedform 2016 64位破解版

  使用复制/粘贴来复制新创建的面,然后将其沿-Y方向移动

  尽早调整角度。这对设计很重要,但也有助于建模过程。

autodesk alias speedform 2016 64位破解版

  旋转面部(X轴)以调整角度(这成为座椅下侧面板)

  放置主曲面后开始创建体积。

autodesk alias speedform 2016 64位破解版

  选择面并使用“编辑表单”拉伸(保持折边,Ctrl + Alt)

  继续创建一个简单的卷。配置文件和详细信息将在以后进行修改。

autodesk alias speedform 2016 64位破解版

  继续使用结合移动和缩放模式的“编辑表单”拉伸(无折边)

  大小和比例尚未设置。

autodesk alias speedform 2016 64位破解版

  切换到平滑着色模式(Alt + 1)来检查设计

  在添加更多定义的设计之前,请镜像并连接几何。

autodesk alias speedform 2016 64位破解版

  使用镜像复制在XZ平面上创建对称

  诸如“焊接顶点”之类的操作最好在框显示模式下执行。

autodesk alias speedform 2016 64位破解版

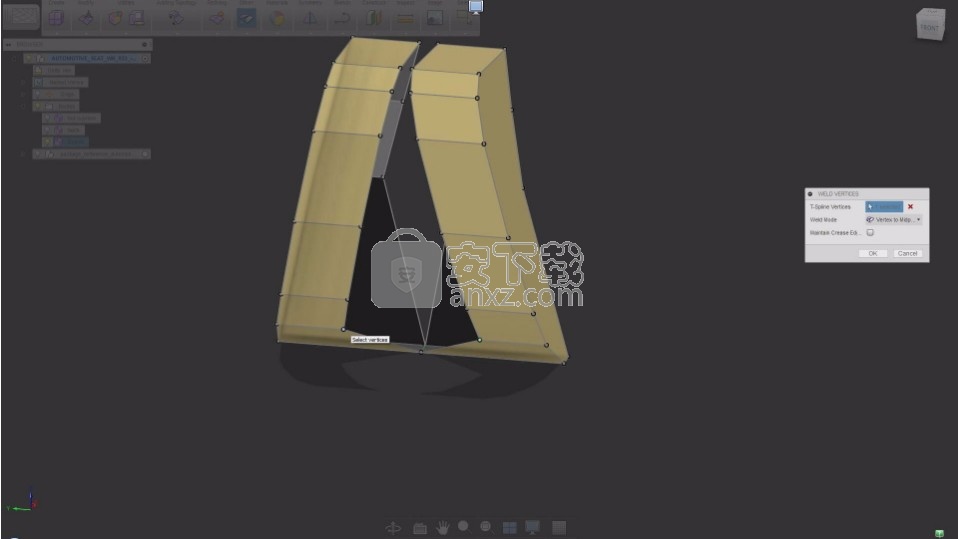

  切换到框显示模式,并使用“焊接顶点”工具(中点选项)连接边。或者,使用合并边缘工具。

  一旦建立了对称性,就更容易可视化并更改形状。

autodesk alias speedform 2016 64位破解版

  当前状态以平滑阴影模式显示

  通过移动线条或面来调整大小和形状。

autodesk alias speedform 2016 64位破解版

  选择并水平移动前边缘以调整设计/比例

  通过处理模型的各个区域来平衡形状。

autodesk alias speedform 2016 64位破解版

  选择并以类似方式或根据需要移回边缘

  您还可以通过应用边缘处理来更改形状。

autodesk alias speedform 2016 64位破解版

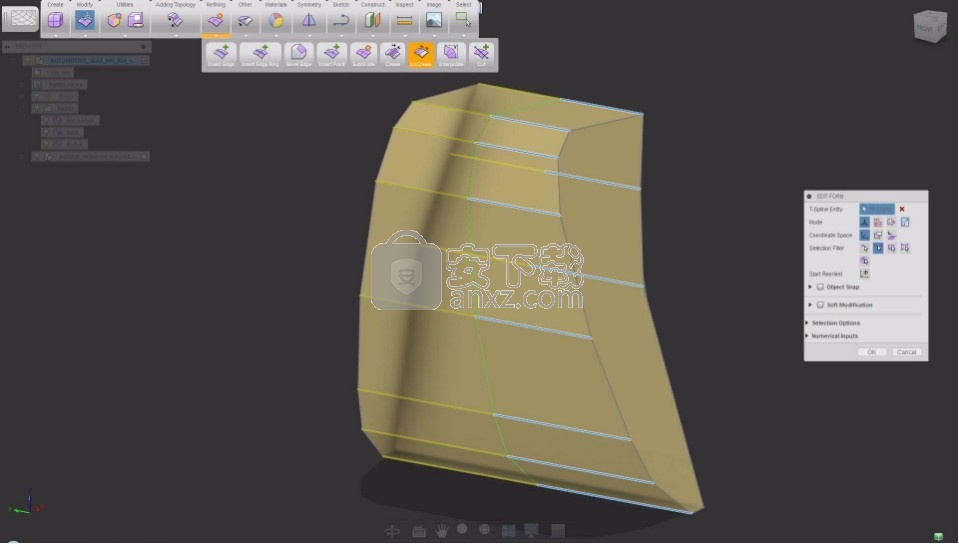

  选择底部边缘并使用折痕工具使表面平坦

  请记住设计的功能,并尽早确定工作流程的优先级。

autodesk alias speedform 2016 64位破解版

  使用折痕后,底面具有直线

  创建属于同一设计的零件时,请使用通用的线处理/主题。

  使用“面部”工具定义侧面枕垫和座椅靠背的轮廓

  保持场景中所有部分的概览(它们应该共享通用的设计语言)。

autodesk alias speedform 2016 64位破解版

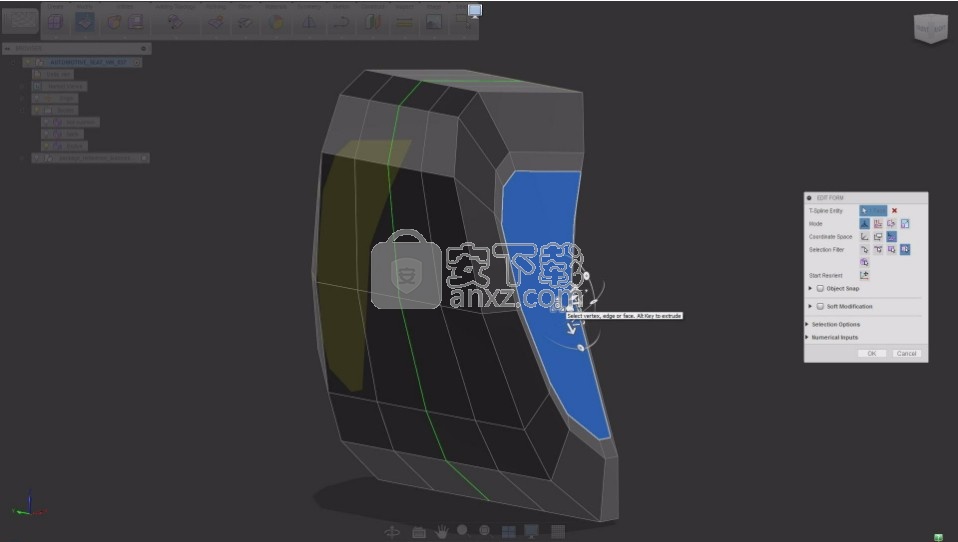

  将“编辑表单”拉伸(折边)应用到新创建的面。有关详细步骤,请参考座椅底部的创建。

  同样,请注意参考并相应地调整表格。

autodesk alias speedform 2016 64位破解版

  根据需要使用“旋转”调整边缘

  修改零件,使它们以有意义的方式组合在一起。

autodesk alias speedform 2016 64位破解版

  拉边缘使形状与座椅底部保持一致

  在不需要的地方减少音量。设计应显得精益。

autodesk alias speedform 2016 64位破解版

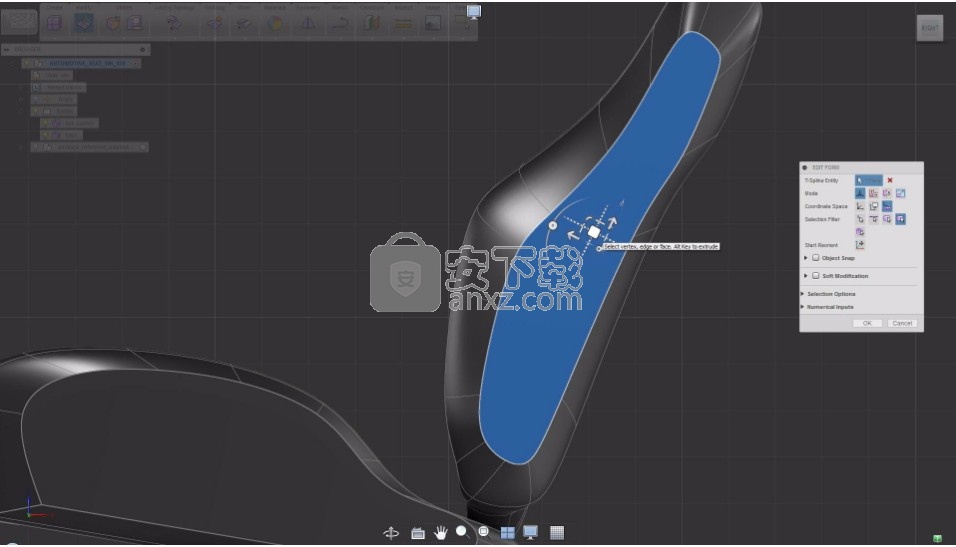

  根据需要缩放侧面(“编辑表单”本地选项)

  在侧视图中开始调整表面之间的比例。

autodesk alias speedform 2016 64位破解版

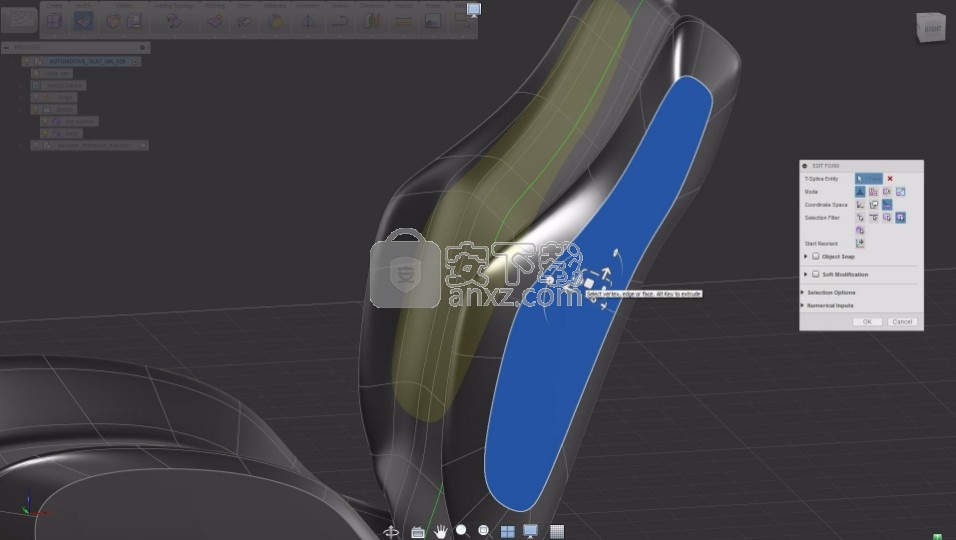

  使用“编辑表单”在本地空间中移动侧面(可选)

  该部分影响并可以启发设计。旨在使“生产线”充满活力和简洁。

autodesk alias speedform 2016 64位破解版

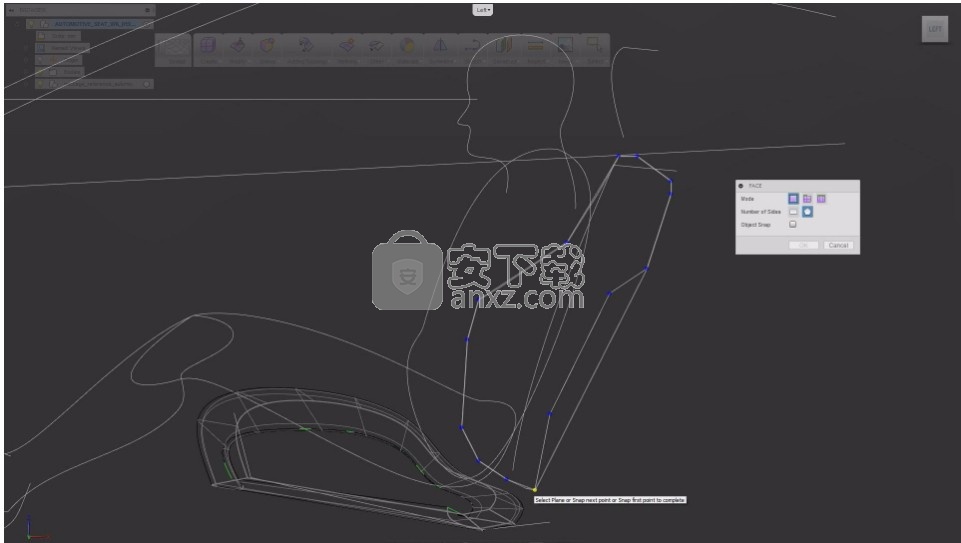

  同样,使用“面部”工具在侧视图中定义头枕轮廓

  逐渐减小音量通常有助于设计和功能。

autodesk alias speedform 2016 64位破解版

  逐渐减小音量通常有助于设计和功能。

  拥有大量的工作量是有益的。尽快创建曲面。

autodesk alias speedform 2016 64位破解版

  编辑表单拉伸(折边:Ctrl + Alt)

  始终使用一些必不可少的工具。焊接顶点是这些核心工具之一。

autodesk alias speedform 2016 64位破解版

  镜像对象并使用“焊接顶点”(中点选项)进行连接。详细的过程已在前面说明。

  折痕/不折痕工具分别用于创建或删除锋利的边缘。

autodesk alias speedform 2016 64位破解版

  仅取消选择的边缘

autodesk alias speedform 2016 64位破解版

  应用插入边缘环以获得更多定义

autodesk alias speedform 2016 64位破解版

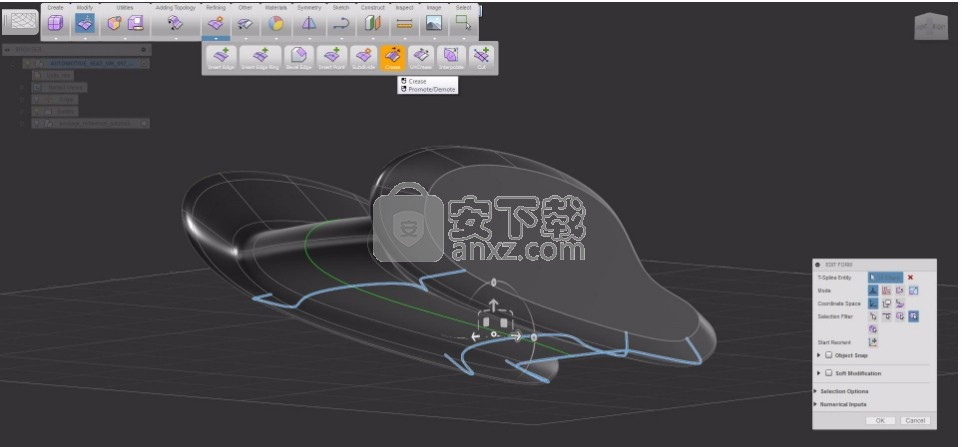

  同样,在头枕的侧边缘上使用“松开”工具

autodesk alias speedform 2016 64位破解版

  使用“编辑表单”比例拉伸(选择本地选项,并按住Alt进行拉伸)

autodesk alias speedform 2016 64位破解版

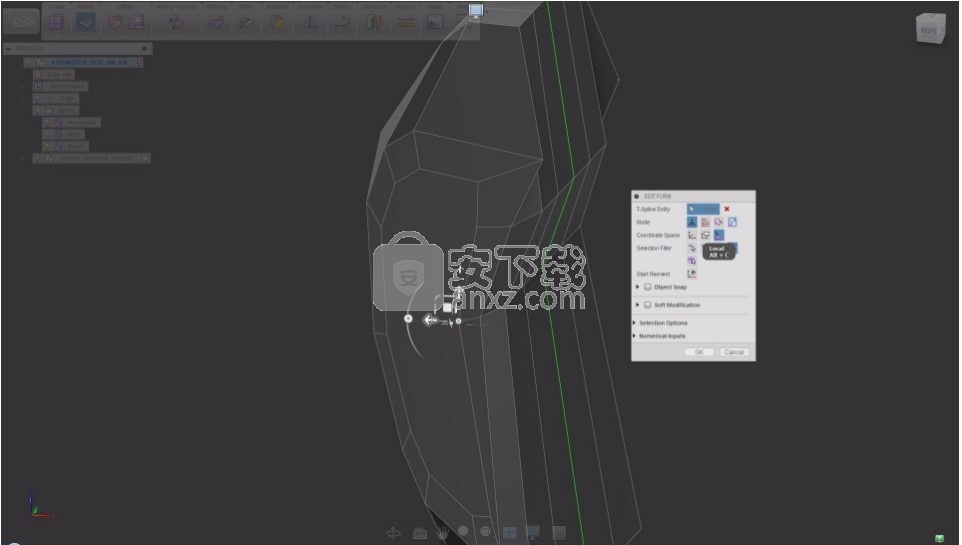

  调整各个顶点(使用局部选项不使面变形)

  添加详细信息

  要快速创建新的几何图形,请复制/粘贴现有曲面。

autodesk alias speedform 2016 64位破解版

  选择表面并使用复制/粘贴创建重复项

  要快速创建新的几何图形,请复制/粘贴现有曲面。

autodesk alias speedform 2016 64位破解版

  移开新创建的曲面以获取更多的工作空间

  选择前面的曲面并将其删除

autodesk alias speedform 2016 64位破解版

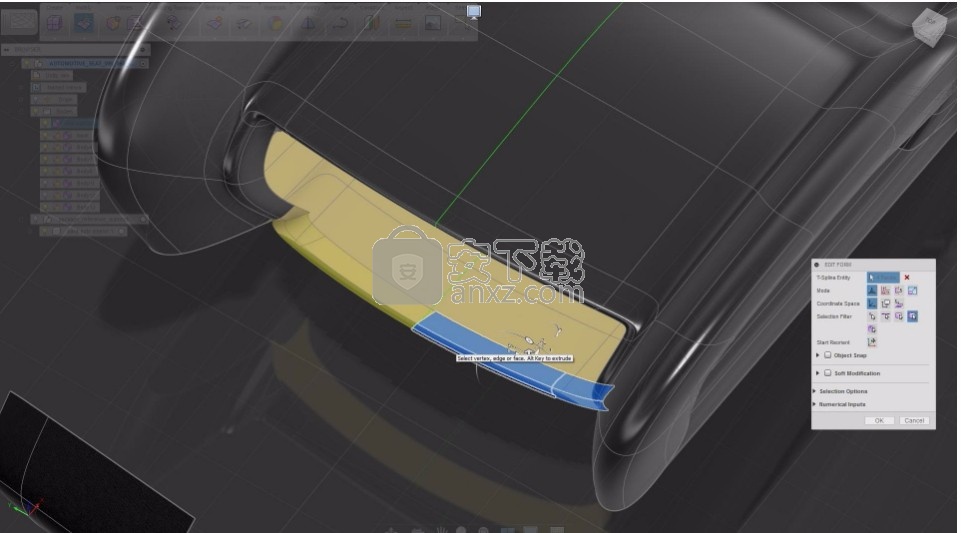

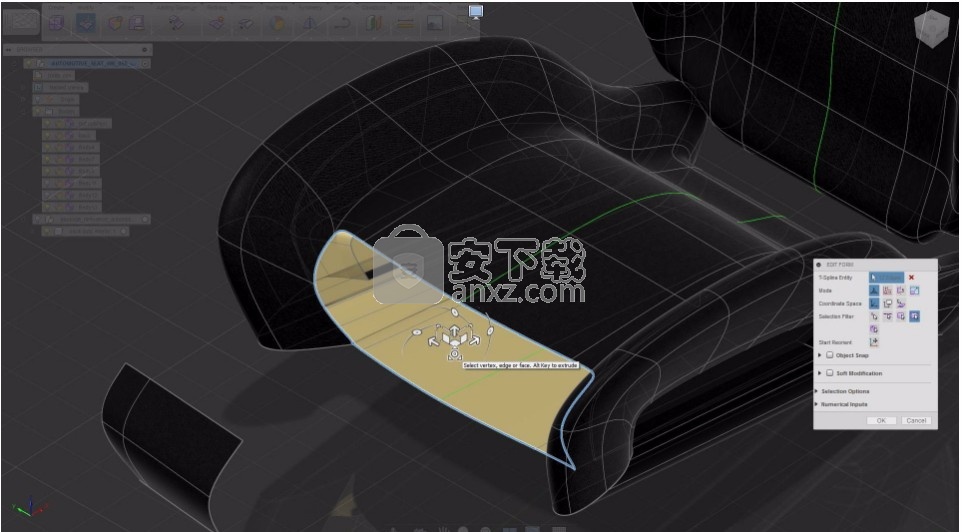

  双击边缘并使用“编辑表单”拉伸,缩放模式

autodesk alias speedform 2016 64位破解版

  根据设计,删除曲面和拉伸边缘可能是构建细节的最佳方法。

autodesk alias speedform 2016 64位破解版

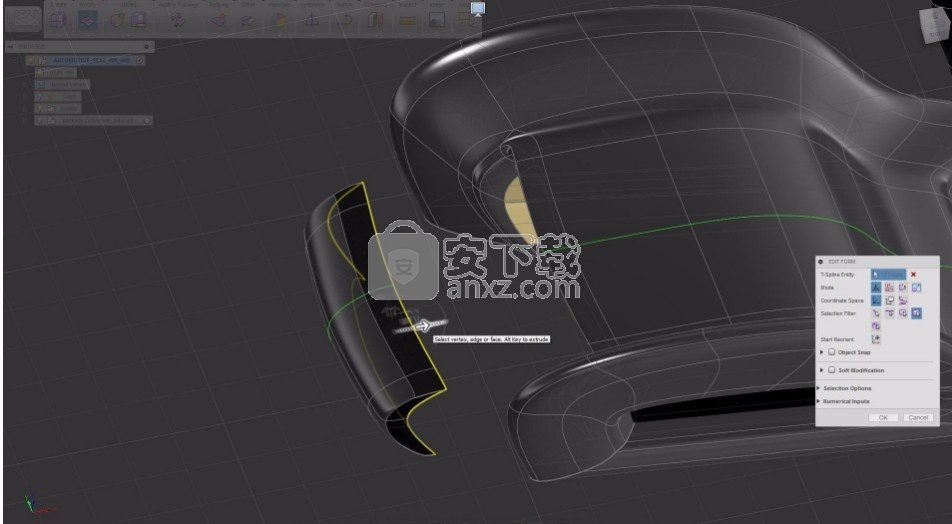

  缩放并移动,同时按住Alt键以拉伸曲面以创建材料厚度

autodesk alias speedform 2016 64位破解版

  删除底部的表面

autodesk alias speedform 2016 64位破解版

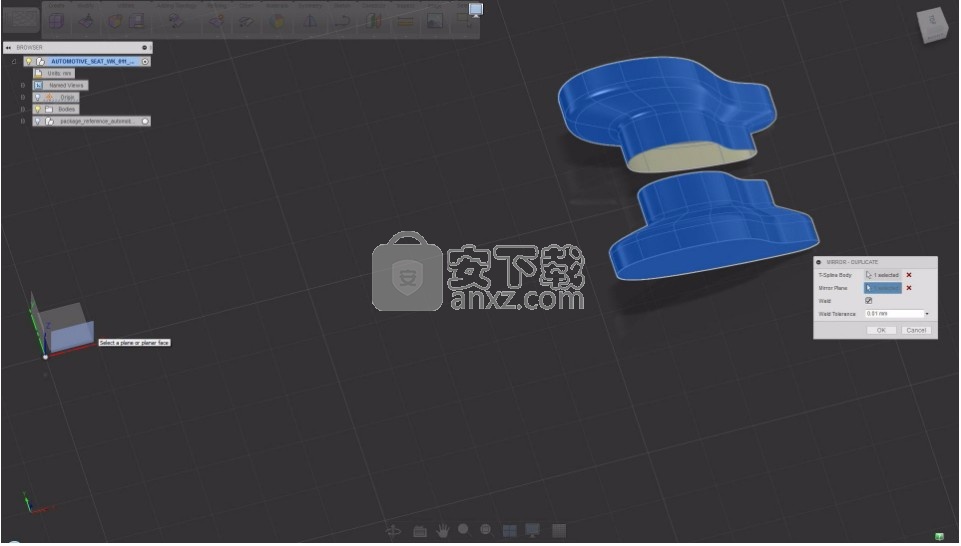

  反光镜复制正面的表面,然后沿X轴将其移近座椅

autodesk alias speedform 2016 64位破解版

  沿X轴拉伸边缘

autodesk alias speedform 2016 64位破解版

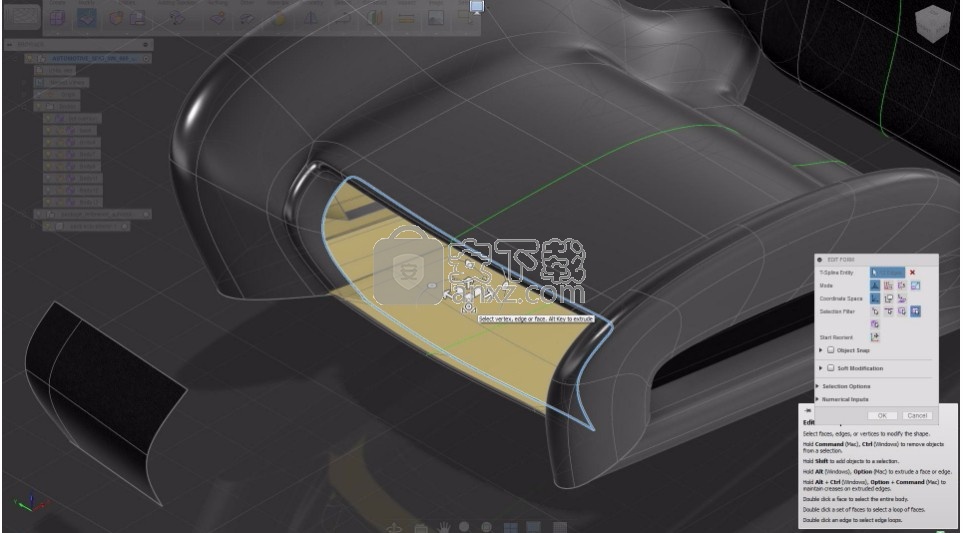

  在背面边缘使用拉伸比例模式创建背面

autodesk alias speedform 2016 64位破解版

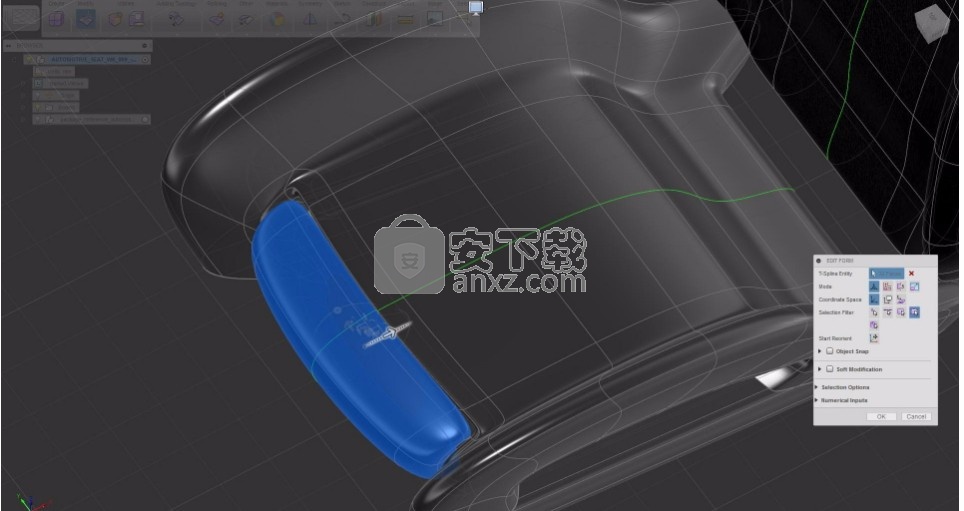

  将前腿支架移至靠近座椅的位置,以检查其是否合适

  删除腿部支撑的侧面,拉伸移动上边缘以使表面在X方向上延伸

autodesk alias speedform 2016 64位破解版

  将前腿支撑垫移动到位

autodesk alias speedform 2016 64位破解版

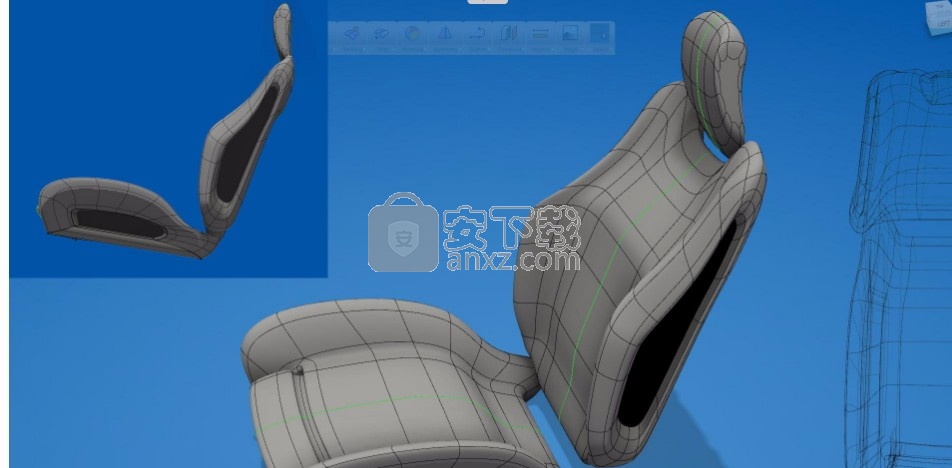

  完整的座椅模型

  通过插入边为T样条线添加细节

  插入边缘通过偏移现有边缘将边缘添加到T样条曲线主体。

  可以使用“插入边”将边插入到T样条曲线主体上。要使用此命令,请突出显示边缘或循环并编辑新边缘位置的值。

  该命令有两种模式:

  简单:不会移动任何点或边缘的位置,但是表面形状可能会改变。

  精确:通过添加控制点来保持曲面的形状。

  可以将边缘插入部分和完整的面环,边缘环和边缘环。

  通过插入控制点将细节添加到T样条曲线

  插入点可在T样条曲线面内添加边。选择边上的点以放置新边。

  插入点命令在T样条曲线边缘上插入点。该命令有两种模式:简单和精确。

  简单:通过简单插入添加点不会移动任何其他点的位置,但是,表面形状可能会发生变化。

  精确:精确插入不会改变表面形状。它可能会添加比您期望的更多的控制点,并转移现有的控制点以防止曲面发生变化。

  注意:由于insert控制点命令功能非常强大,如果使用不当,可能会弄乱您的表面。记住使用T样条曲线建模黄金法则:仅在必要时使用星点,三角形和n面。如果使用insert control point命令未创建三角形或星形点,则生成的曲面将很好。

  插入控制点时最常见的错误是创建只能在框模式下查看的模型,而该模型无法转换为平滑模式。可以使用“修复主体”命令更正此错误。

  在单个T样条曲线面上添加细节

  使用细分可将一个T样条曲线面拆分为多个面。

  细分面是向T样条曲线模型添加更多细节的最简单方法。该命令有两种模式:简单和精确。

  简单:以简单模式细分面会改变表面,使其更平坦,更锐利(等曲线)。通过快速细分面并获得更多控制点,此工具对于在平面上添加细节非常有用。

  精确:以精确模式细分面将保持表面形状。精确模式可让您添加更多细节而无需更改表面。在表面的某些区域,例如星点附近,必须添加一些额外的几何形状以保持表面形状。

  使用“编辑表单”命令中的“软修改”控件来控制您的更改对周围区域的影响。

  “编辑表单”可更改选定面,边和顶点的形状。使用“软修改”选项可以控制周围的控制顶点受更改影响的方式。启用“软修改”后,更改会影响所选内容附近的控制顶点。您可以使用“选择类型”控制哪些顶点受到影响,并使用“衰减梯度”来控制变化量。衰减类型控制T样条曲面的形状。

  焊接顶点在T样条曲线主体内部或两个T样条曲线主体之间连接点。

  使用焊接顶点来封闭T样条曲线实体中的孔或连接两个T样条曲线实体。单独选择点以将第一个顶点移动到第二个顶点。窗口选择点平均它们之间的距离。

  折痕为T样条曲线边缘完美地增加了折痕。

  要控制折痕部分与表面其余部分的切线,请使用切线手柄。将“编辑表单”与“顶点”选择过滤器一起使用以显示相切手柄。使用“不折边”可以去除折痕和相切点。

  像所有T样条曲线控制点一样,折痕控制点会影响两个面区域内的曲面。这意味着,如果仅一条边被折痕,则回路中的后两条边将被部分折痕,而回路中远离的第三条边将根本不被折痕。

  展平将选定的控制点移动到通过控制点组的单个平面。

  该命令至少需要输入四个点才能将它们展平。

  如何在T样条线上获得更锐利的边缘。

  T样条线主体通常具有柔软的边缘,但是有许多方法可以使这些边缘变尖锐。使用框或拉伸等创建命令时,可以增加面的数量。更多的面孔会产生更尖的角,但同时也会增加身体的复杂性。

  使用“编辑表单”或“滑动边缘”将边缘靠拢在一起。靠近的边缘会产生更尖的角。

  “插入边”或“插入点”将边添加到主体。单个区域中的更多边缘会创建更锐利的角。

  折痕边缘在面之间产生锋利的边缘。使用“取消折痕”命令除去折痕。

  如何在T样条线上显示和操纵切线手柄。

  切线控制柄控制T样条曲线面在折边或打开主体的末端处的过渡。将“编辑表单”与顶点选择过滤器一起使用以访问切线手柄。使用与修改顶点相同的方法来修改切线控制柄。这提供了对面部到身体末端过渡的控制。

  “制作均匀”可消除星形点附近的捏合,并使面尽可能均匀。

  “使均匀”使T样条曲线曲面中的所有打结间隔均匀。如果在添加控制点后曲面出现奇怪的聚集,这将很有用。均匀会使表面“松弛”。

  在T样条线上显示拓扑信息

  使用“修复车身”突出显示车身中的星点,T点和其他潜在问题。

  修理实体显示有关所选T样条曲线实体的信息。 使用此信息来优化模型的拓扑,或使用自动修复来尝试解决拓扑问题。

  修复实体以红色显示错误标签,以黄色显示几何标签。 用面部包含的面数标记NGon。 NGon是没有四个侧面(三个侧面或五个或更多侧面)的任何面。

  将T样条曲线实体转换为BREP实体时,您可能会遇到错误。在无历史记录(直接)设计中,使用convert命令转换T样条曲线实体。在历史(参数)设计中,完成表单编辑后,转换会自动发生。

  问题面在画布中突出显示,并在对话框中列出。如果继续但未解决错误,则会在浏览器中标记有错误的正文。

  拓扑是T样条曲线主体上的面,边和顶点的组织。单独的实体可以具有相同的拓扑(面,边和顶点的数量),但外观不同(面的位置和面之间的过渡)。 Box和Quadball是具有相同拓扑但形状不同的实体的示例。

  拓扑也有好有坏。不良的拓扑可能是相交的控制框边缘或自相交的面。不良的拓扑通常会阻止T样条线主体转换为BREP主体。使用方框显示或控制框显示来管理拓扑。

  重要的是要注意T样条曲线体中星形点和T点的位置。星点和T点会影响您轻松编辑实体的能力。

  T样条曲线可以具有部分控制点行。它们以T点终止,因此命名为T样条曲线。 T点可以通过许多命令来创建,例如插入边,插入点,细分面,合并和焊接,并用于将细节约束到部分曲面。 T点周围的表面将保持光滑,并且不会拉伸或扭结。从数学上讲,T点是连续的曲率(C2)。

  星形点允许T样条曲线不为矩形。星形点可以通过诸如拉伸,删除面和合并之类的命令生成。在星点上控制T样条的形状更加困难,因此仅应在必要时使用它们。将星点放置在表面的平坦部分上,以更可预测地获得美观的模型。放置星点的位置较差,包括模型的较尖锐的部分(如折痕的边缘),曲率发生显着变化的部分或开放表面的边缘。

  星点还决定了如何将T样条转换为BREP。将T样条曲线转换为BREP时,它将在每个星形点处拆分为单独的曲面。

  关于控制点和表面点

  一些Sculpt命令可让您管理控制点或曲面点。

  T花键主体由控制框架驱动。控制框显示在框显示和控制框显示中。

  控制点是控制框架上的顶点。可以使用诸如“编辑表单”和“拉取”之类的命令来管理控制点。

  曲面点是显示在T样条曲线曲面上的顶点。编辑T样条曲线主体时,即使在平滑显示模式下,也要更改控制框。存在表面点以提供在平滑显示模式下进行编辑时要选择的对象。
