autodesk cfd 2019 64位中文

　　autodesk cfd 2019是一款功能强大的计算流体动力学软件，它可以为用户提供一切您需要的工具，可以对用户设计的产品进行预测，同时可以对其性能以及设计模块进行优化，可以在生产之前就得到所有关于产品的信息；CFD 2019包含一些新功能和功能更新，旨在提高解决能力，仿真保真度和整体用户体验；优化了可扩展求解器，可扩展求解器的改进继续带来了更多的功能和改进的性能。可扩展求解器现在支持：PCB材料、表面零件、太阳能墙、太阳能窗户、烟雾可见度分析、热舒适性分析、LMA、可扩展求解器具有匹配的本地和云性能，尽管单个性能仅限于机器规格；墙上计算器的改进，热量计算应使用壁式计算器提供更好的能量平衡，现在使用表面节点处的残差进行计算，要恢复为旧方法，可以通过关闭resid_heat_flux_calc标志；新的结果提取工具，剪切区域，为了帮助从特定区域获取结果，创建了切割区域工具；使用此工具可以创建一个圆形或矩形区域，以给出该区域的平均结果。切割区域对于检查AEC模型很有用，但仍适用于其他行业和分析类型；改进的图形性能，更新的图形库显示图形性能最多提高50％(取决于模型)；Fusion 360 CAD集成，系统增加了使用Fusion 360中的几何体的功能，Fusion360具有CAD，CAM和模拟功能，Fusion 360中提供了SimStudio工具中可用的模型简化工具；替换为基元命令中也提供了改进，可以通过捕捉到面或顶点来完成尺寸调整；需要的用户可以下载体验

新版功能

　　autodesk cfd 2019包含多项新功能和功能更新，旨在提高解决能力，模拟保真度和整体用户体验。

　　1、可伸缩求解器

　　可扩展求解器的改进继续带来更多功能并提升性能。可扩展求解器现在支持：

　　PCB材料、表面部件、太阳能墙、太阳能窗户、烟雾可见度分析、热舒适性分析

　　2、新的结果提取工具，切割区域

　　为了帮助抓取特定区域的结果，创建了“切割区域”工具。该工具允许您创建一个圆形或矩形区域，以提供该区域的平均结果。切割区域可用于审查AEC模型，但仍适用于其他行业和分析类型。

　　3、改进的图形性能

　　更新的图形库显示高达50％的图形性能改进（取决于型号）。

　　4、改进了许可

　　生成Premium或Ultimate CFD许可证将涵盖求解器和用户界面。如果您拥有AutodeskCFD Premium的订阅席位，则云解算器具有移动功能。

　　5、Fusion 360 CAD集成

　　我们增加了使用Fusion 360的几何图形的能力。Fusion 360具有CAD，CAM和仿真功能。SimStudio Tools中提供的模型简化工具在Fusion 360中可用。“ 替换为原始图”命令中也提供了改进功能 ，可以通过贴紧面或顶点来完成尺寸调整。

软件特色

　　1、热成型；解算出从固体到固体或者从固体到液体的所有模式的传热。

　　2、建筑和机电工具；对建筑和机电应用程序使用 CFD 软件和热建模工具。

　　3、工业流动控制；在需要提高压降或改善流动分布时优化设计。

　　4、灵活的云解算选项；本地解算或者在云中解算的同时继续操作。

　　5、新特性：基于云的可扩展解算；完全集成的可扩展解算。

　　6、新特性：可变云积分；更精确的云解算速率。

　　7、解算器技术；高级可扩展的解算器技术。

　　8、粒子跟踪；更好地了解循环和流动。

　　9、建筑和机电应用程序；使用优化的设计提高建筑效率。

　　10、自由曲面建模；对液体与气体之间的接触面进行仿真。为流动现象（例如波浪、飞溅、溢出）建模。

　　11、自动化脚本；自动执行和创建自定义任务。

安装步骤

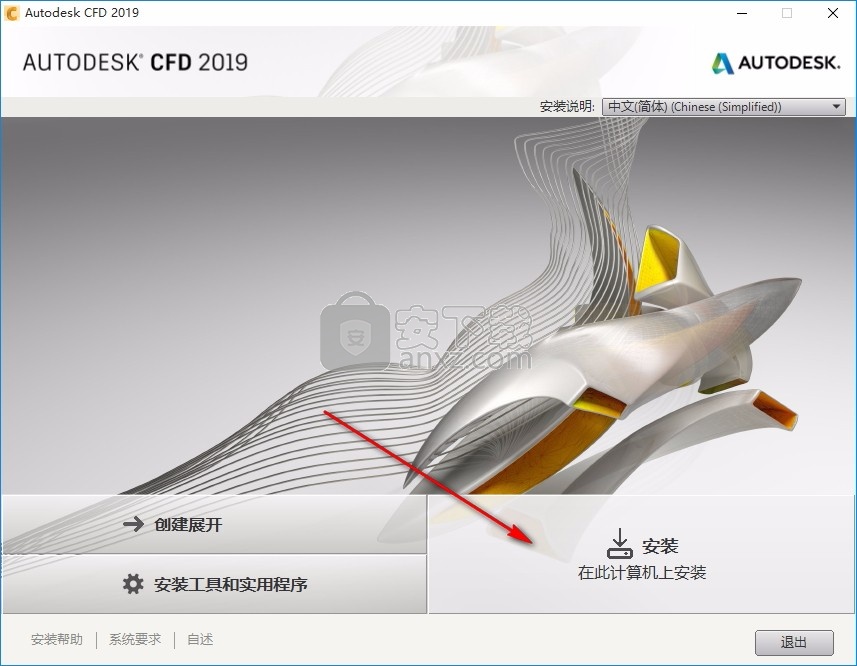

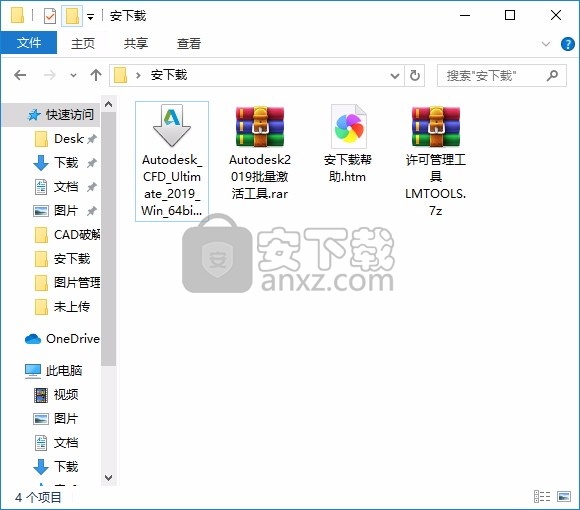

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

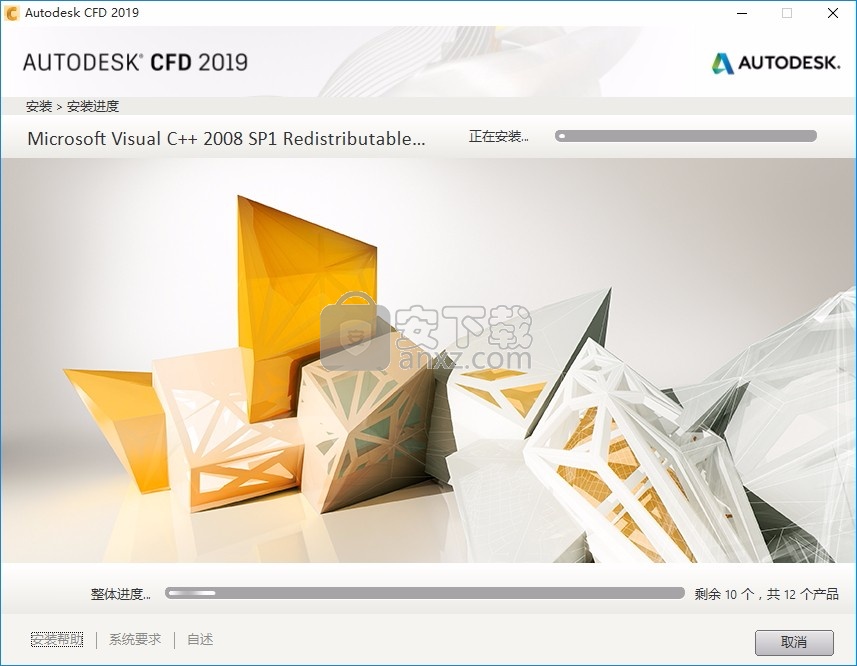

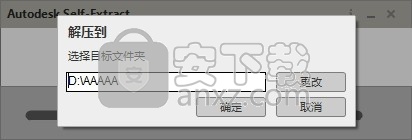

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

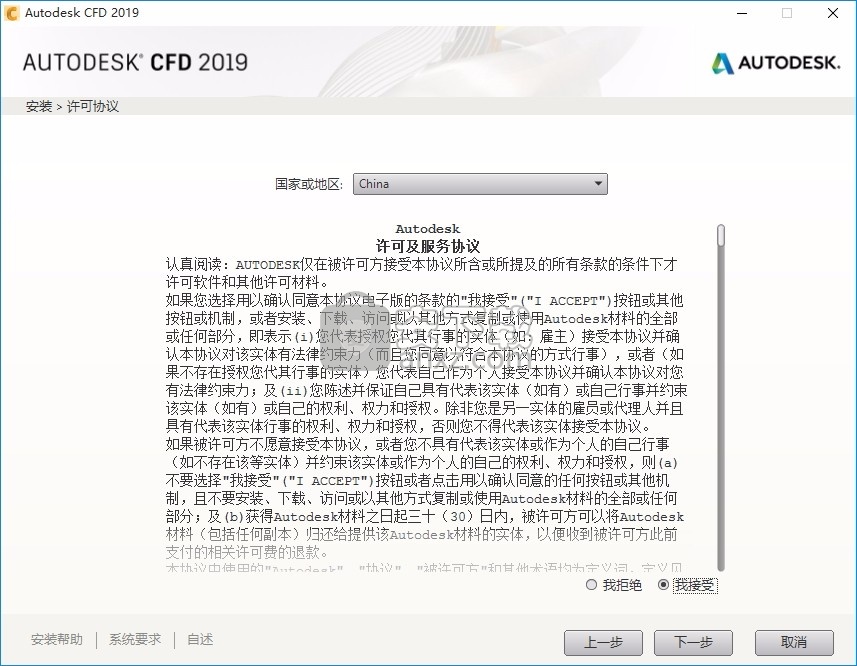

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

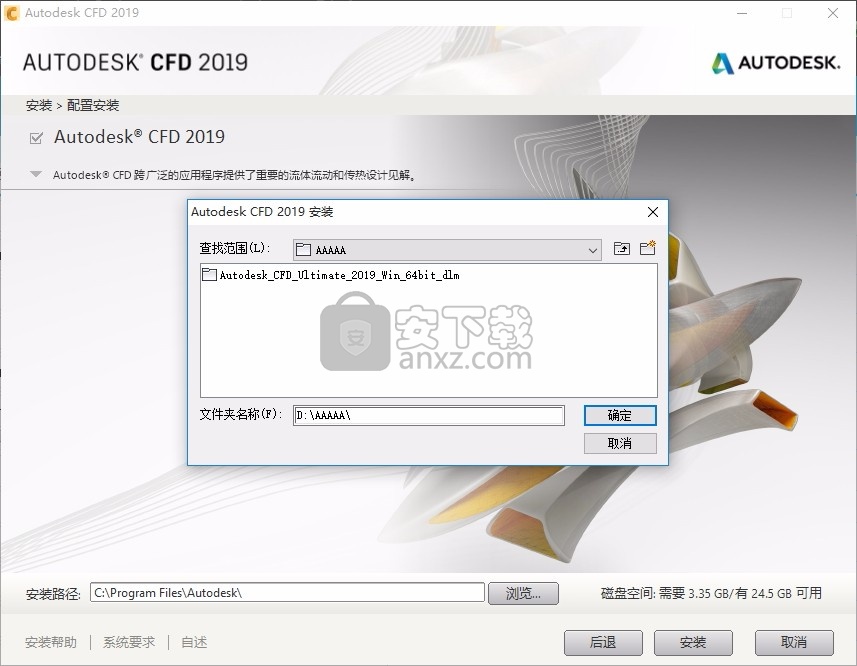

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

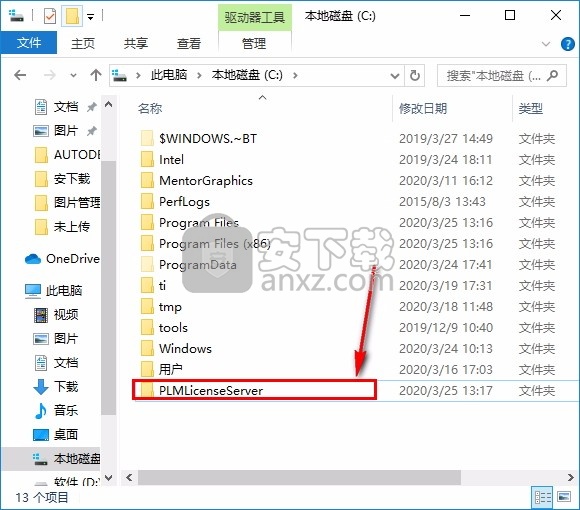

　　1、成功安装完成，点右上角x关闭，千万不能运行，这关系到软件后面的是否成功，切记不能运行哦；接下来对程序进行操作，首先在C盘根目录下建立一个“PLMLicenseServer”文件夹；

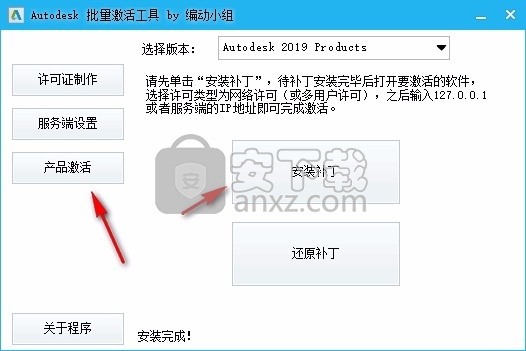

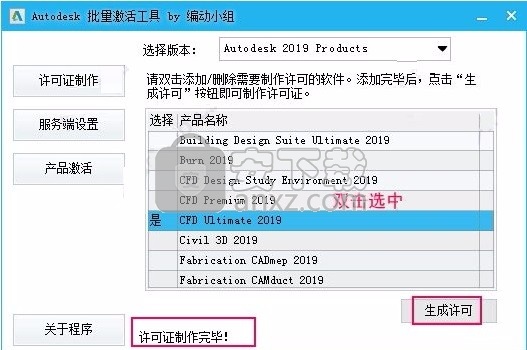

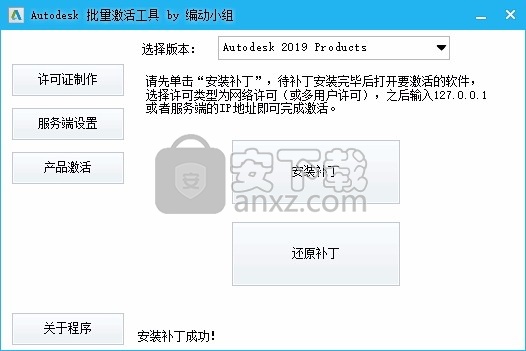

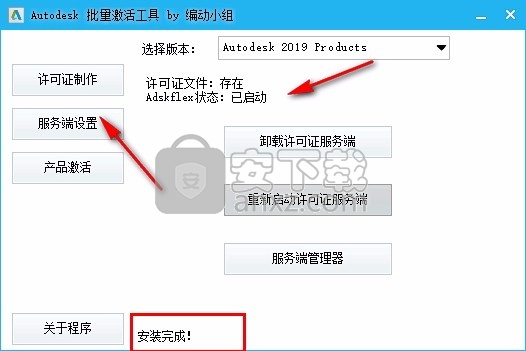

　　2、运行注册机即批量激活工具，勾选需要激活的软件包autodesk cfd 2019，点“生成许可”；

　　3、进入“服务端设置”，安装许可证服务端；

　　4、进入“产品激活”，选择要安装补丁的版本，点“安装补丁”；

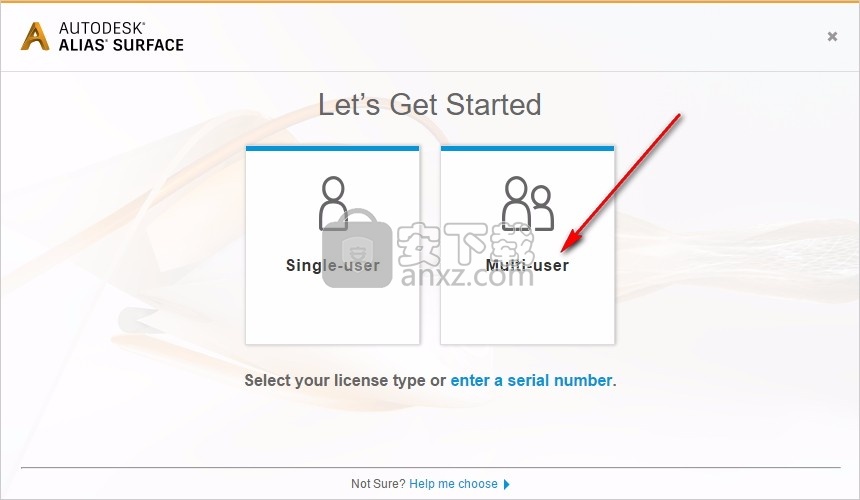

　　5、打开autodesk cfd 2019软件，选择激活类型为“多用户”（早期版本为“使用网络许可”）

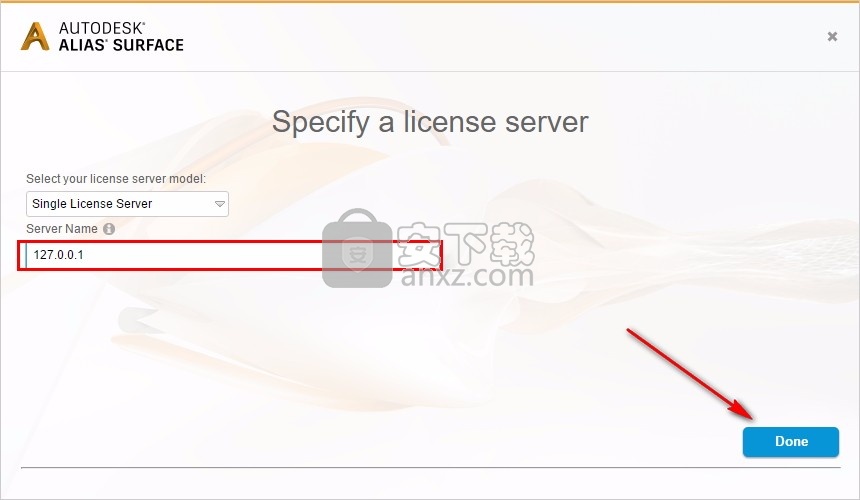

　　6、在弹出的对话框中输入127.0.0.1（许可证安装在本地）或者对应电脑的IP地址（许可证未安装在本地）即可。

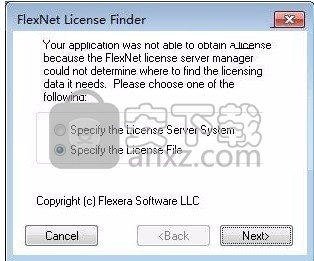

　　7、再指定许可文件，选择第二项“specify the license file”；

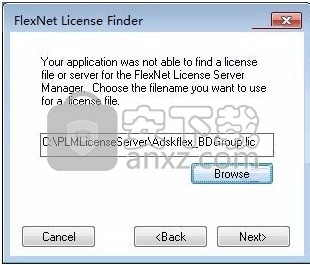

　　8、点击“browse”选择许可文件位置，就是你要c盘创建的“PLMLicenseServer”文件夹中的“Adskflex_BDGroup.lic”文件；

　　9、现在用户只需要重新启动软件，进入应用程序即可得到的应用程序；

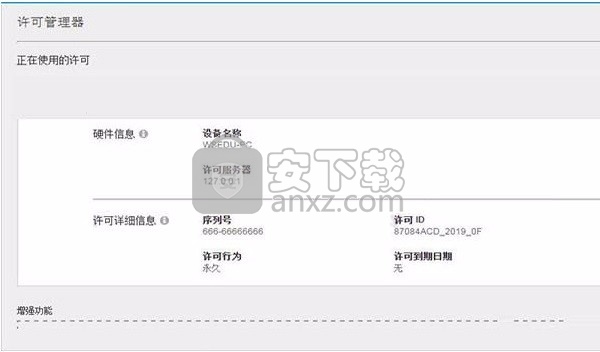

　　10、完成以上操作步骤后，autodesk cfd 2019即可实现，可以查看激活状态已经完成授权。

使用说明

　　在这些简短的主题中，我们向您介绍Autodesk®CFD。可以通过三个步骤来学习基础知识：

　　CFD分析是了解流体（液体和气体）的行为方式以及它们如何与我们设计的产品一起工作的有力工具。在本视频中，我们探讨了CFD分析的功能，为什么要使用它以及何时可以产生最大的影响。

　　这些教程介绍了三种不同的应用程序，这些应用程序经常使用Autodesk®CFD进行模拟。他们引入了类似的概念，因此请选择您最感兴趣的概念。每个教程大约需要20分钟来设置和运行。

　　流量控制

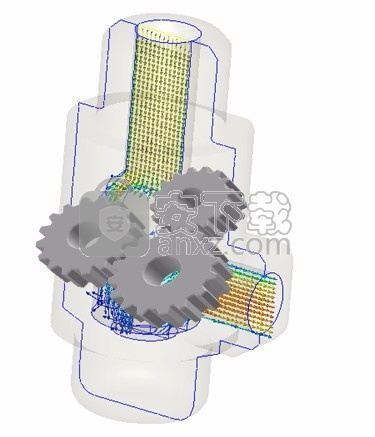

　　模拟流过液压控制阀的水。阀门是半开的，因此目标是找到压降和流量分布。

　　AEC通气

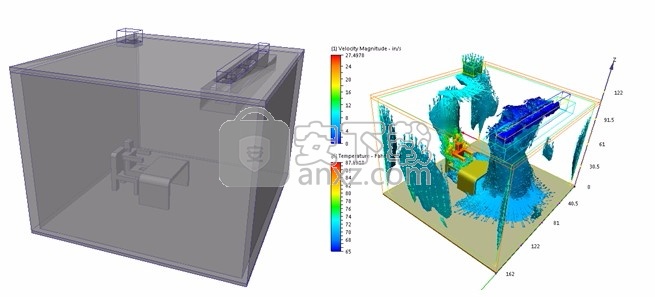

　　模拟办公室机箱内的气流。该模型模拟夏季设计的一天，因此外面很热，我们需要保持乘员凉爽。

　　电子冷却

　　模拟电子机箱中的气流和组件温度。机壳包含PCB，芯片和风扇，以保持其冷却。

　　步骤3：运用所学知识。

　　现在，您已经探索了基础知识，是时候开始创建自己的仿真了。您从这些视频和教程中学到的技能将帮助您进行自己的流动和传热模拟。

　　人类最古老的挑战之一就是了解和利用元素的力量，风的力量和水的力量。

　　这一追求激发了一些历史上最伟大的思想家发展流体力学及其方程式的科学。

　　这些方程式无非是天才，很难解决。

　　实际上，它们是如此复杂，以至于人类根本无法手动解决它们。这种复杂性导致了软件革命，该革命使用计算机来预测液体和气体的行为以及它们如何与我们设计的产品一起工作。

　　我们称此为计算流体动力学，或简称为CFD。

　　为什么要使用差价合约？

　　流体几乎影响每个小部件，设备和结构的性能。差价合约（CFD）是设计过程中的重要组成部分，并受益于诸如能源效率，降低风险和创新等领域。

　　能源效率

　　周围到处都是流体，并且始终是一个重要因素。使汽车沿着高速公路行驶或通过管道抽水需要能量。

　　通过了解流体动力学的作用力和效果，您可以做出关键的设计决策，从而减少能耗并提高效率。

　　降低风险

　　产品，车辆和结构经常由于对流体行为的错误计算或判断错误而失效。我们在新闻中听说了这些问题……计算机过热；汽车零件失效；结构在大风中倒塌。结果是召回，诉讼或更严重的生命损失。

　　通过在整个设计过程中运行CFD分析，您可以在许多问题变成严重问题之前捕获并解决这些问题，从而降低风险。

　　通过洞察力创新

　　昂贵的物理原型测试提供了离散的测试数据，既昂贵又耗时。 CFD分析显示了流程的完整视图。这种见解激发了引发创新设计的问题和批判性思维。

　　您可以使用CFD分析做什么？

　　流体流动是关于液体和气体如何在固体物体内部和周围移动的研究。传热是关于事物变热或变冷以及原因的研究。

　　通过CFD分析，您可以了解整个设计过程中的流动和热传递。让我们看几个例子：

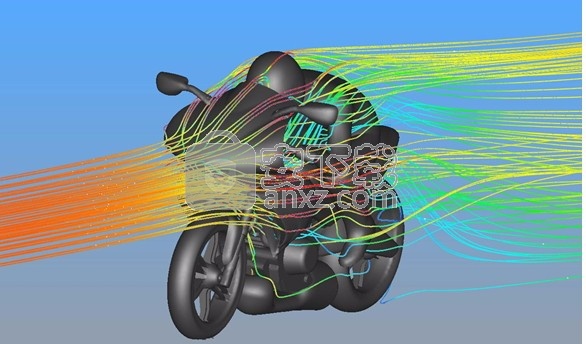

　　汽车或摩托车的抗风性：

　　通过阀门的压降：

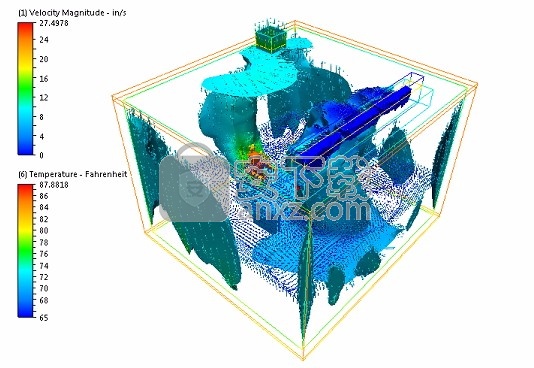

　　电子设备外壳中的组件温度：

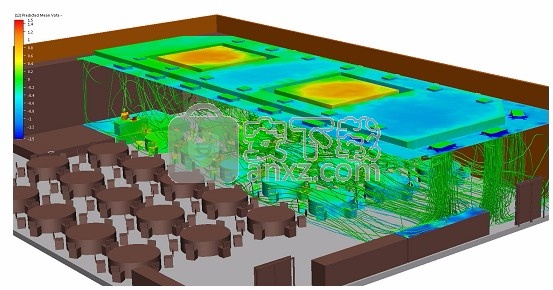

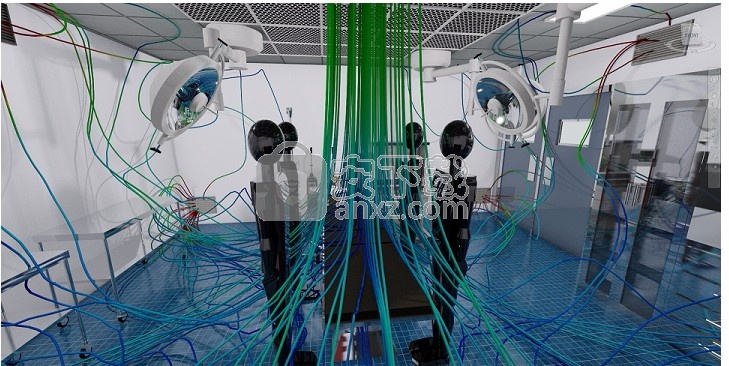

　　在拥挤的会议厅中，人们的舒适度：

　　这仅仅是开始...

　　什么时候应该使用CFD分析？

　　您可以在整个设计过程中使用CFD分析来获得洞察力并做出良好的设计决策。让我们看一个例子...

　　概念

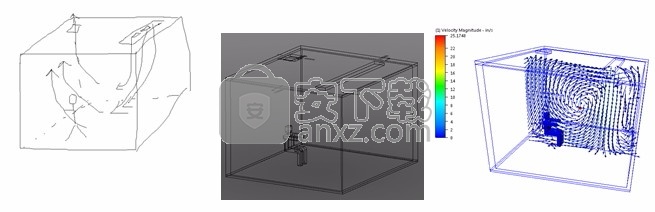

　　假设您有一个任务，并且马上就有解决问题的想法。您认为它将起作用，因此您可以对其进行模拟并运行CFD分析。你学到一些东西；你有想法。您的理念将带动下一个重大发展……

　　设计演变

　　在制定细节时，您会仔细考虑每个问题。

　　您遍历每个替代方案，然后选择最佳方案。每次分析都会解锁一个使您的设计更好的秘密。

　　验证方式

　　最后，您分析详细的模型以检查其是否按设计工作。您发现一个问题，将其解决，然后重新运行以检查修复。

　　结果是按时交付的高质量产品。您的客户很高兴，您已经准备好应对下一个重大挑战！

　　CAD模型

　　这一切都始于几何。

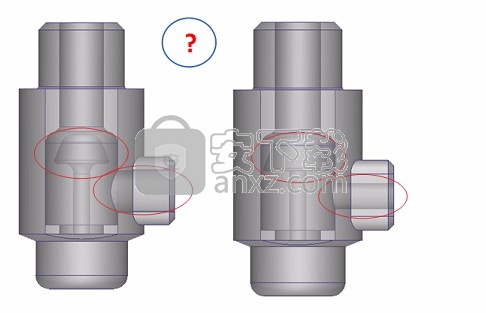

　　如果您在CAD系统中构建模型，则它可能包含实体零件。要将其与Autodesk®CFD一起使用，它需要一个或多个流体零件。有几种创建流动零件的方法：

　　用CAD创建它。

　　建立“盖住”开口的体积，使体积“不透水”。

　　使用Autodesk®SimStudio工具中的“流体体积”工具。

　　使用Autodesk®CFD中的“空隙填充”工具。

　　直接从CAD系统或通过在Autodesk®CFD中打开模型文件来启动模型。

　　2.输入您所知道的

　　在此步骤中，您将描述系统的物理特征。

　　A.材料

　　设置>设置任务>材料

　　定义流经设备，空气，水等的部分以及固体部分。

　　边界条件

　　设置>设置任务>边界条件

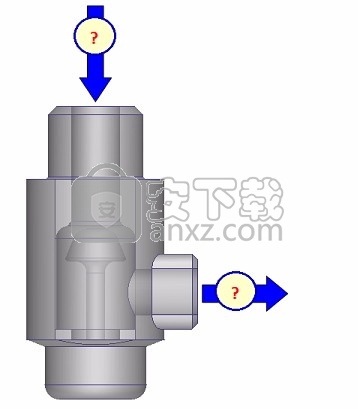

　　描述热量进入或离开系统时开口处的流动和热传递。

　　C.网格大小

　　设置>设置任务>网格大小调整

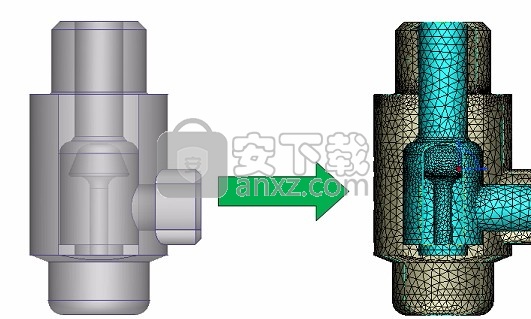

　　这就是我们将几何模型转换为仿真模型的方式。

　　该过程几乎是完全自动化的。只需单击此按钮：

　　3.运行模拟

　　设置>模拟>解算

　　描述模型之后，就可以解决了。

　　Autodesk®CFD使用迭代计算过程。这意味着求解器可以通过许多小的步骤（迭代）来计算解决方案。在这些步骤中，解决方案不断发展。经过多次迭代后，解决方案不再更改，被认为是“收敛的”。

　　4.了解您不知道的内容（可视化结果）

　　结果>结果任务

　　在这里，您可以了解模型中的流量和热量如何移动。 Autodesk®CFD具有一些出色的工具，可用于可视化和提取结果。

　　您需要的结果类型在很大程度上取决于应用程序的类型：

　　阀门及其他流量控制装置

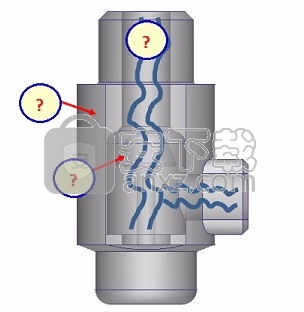

　　流量控制仿真通常显示出流体如何流过设备以及压降或流速。

　　要练习流控制模型，请单击此处。

　　电子冷却

　　电子冷却模拟通常显示组件温度以及冷却空气如何流过外壳。

　　要练习电子冷却模型，请单击此处。

　　AEC

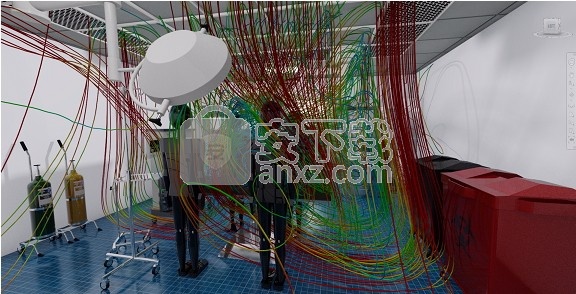

　　AEC模拟显示通风空气如何相对于乘员移动以及乘员是否舒适。

　　要练习AEC模型，请单击此处。

　　要了解有关可视化结果的更多信息，请单击此处。

　　5.迭代和比较

　　单一方案只是第一步。在许多情况下，您可能想尝试几种设计替代方法。

　　通过Autodesk®CFD，可以轻松地将设置从一种模型转移到另一种模型，并在同一设计算例中运行变体。

　　完成后，您可以在决策中心比较结果。要打开决策中心环境，请使用功能区中的决策中心控件：

　　决策中心提供了几种比较多个模拟结果的方法：

　　或者，您可以返回“快速入门”主页以观看其他视频，进行教程或开始应用所学知识。

　　用鼠标导航（旋转/缩放/平移）

　　这些是用鼠标移动模型的基本方法。

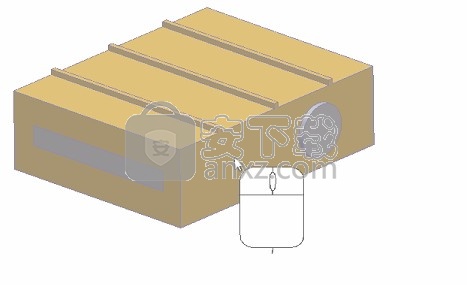

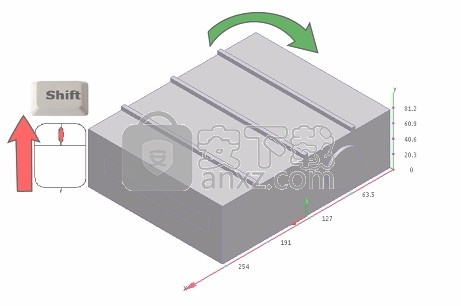

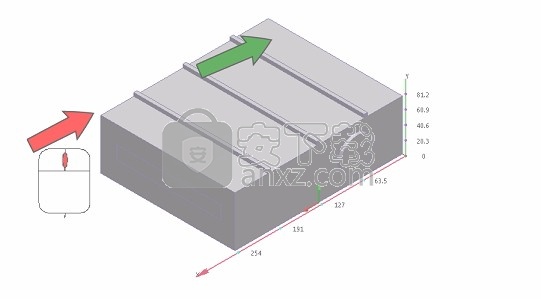

　　要旋转，请按Shift键和鼠标中键，然后移动鼠标：

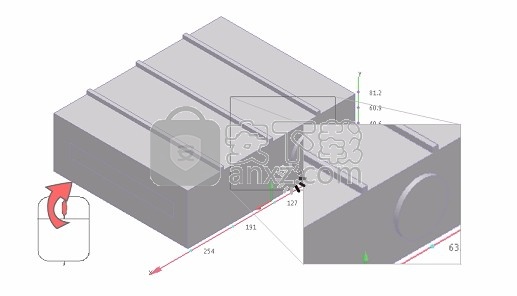

　　要缩放，请滚动鼠标滚轮：

　　要平移（移动），请按住鼠标中键并移动鼠标：

　　使用导航工具进行导航

　　您还可以使用直接嵌入用户界面中的导航工具来移动模型：

　　要旋转模型，请将鼠标放在ViewCube上，然后在拖动鼠标时按向左按钮。要更改模型方向，请单击ViewCube上的任意面，边或角。

　　要了解有关ViewCube的更多信息，请单击此处。

　　导航工具栏

　　导航工具栏是方向工具的集合。它位于图形窗口的右侧。您可以使用这些工具来平移，缩放和旋转模型。

　　要了解有关导航工具栏的更多信息，请单击此处。

　　设置选择模式

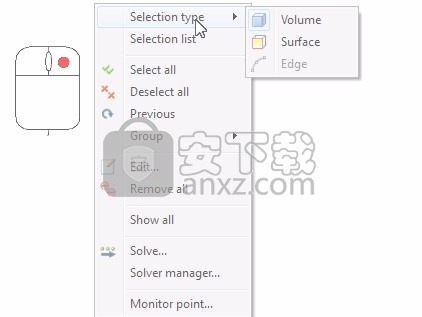

　　有时您需要更改可以选择的对象类型：

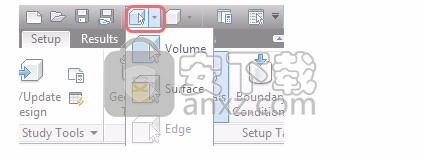

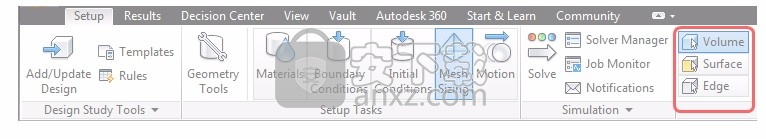

　　在“设置”标签中：

　　在鼠标右键菜单上：

　　从快速访问工具栏...

　　光标指示当前的选择模式：

　　体积：表面：边缘：

　　注意：边缘选择仅适用于2D模型和3D中一些与网格相关的命令。

　　选择着色

　　Autodesk®CFD使用颜色编码来帮助选择过程…

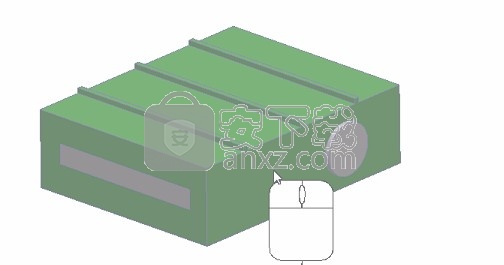

　　当您在“设置”任务中将鼠标悬停在零件或曲面上时，它将变为绿色：

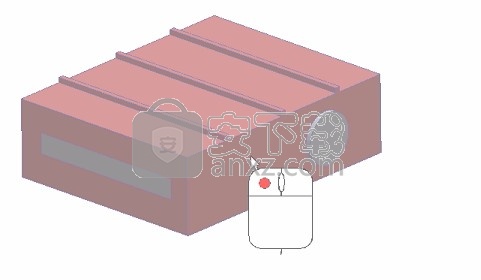

　　左键单击选择对象。变成红色：

　　如果将鼠标悬停在所选对象上，它将变为黄色：

　　要取消选择对象，请在其上单击鼠标左键。

　　零件和表面可见性

　　在许多情况下，隐藏零件或曲面以访问内部组件会很有帮助。

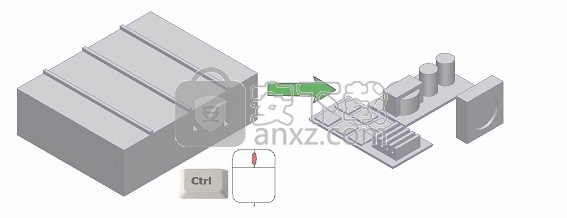

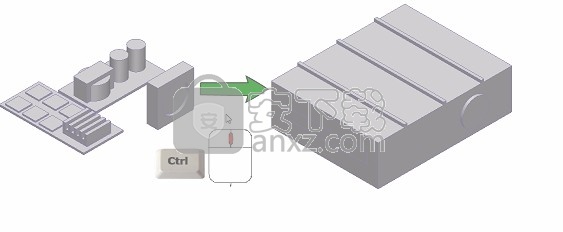

　　隐藏对象：将鼠标悬停在该对象上，然后按Ctrl和鼠标中键：

　　注意：您也可以通过右键单击对象，然后从菜单中选择“隐藏”来隐藏该对象。

　　要选择一个对象然后将其隐藏，请在其上单击鼠标左键，然后从上下文工具栏中单击“隐藏”：。请注意，选择该零件是因为您左键单击它。当您要将相同的设置分配给外部和内部部件时，这很有用：

　　要显示所有零件，请执行以下操作：按Ctrl键，然后在图形窗口中单击鼠标中键。

　　或者，左键单击模型，然后选择“显示全部”图标：。您也可以右键单击模型，然后选择“显示全部”。

　　对于设置任务，要更改隐藏的实体的类型，请更改选择模式。

　　对于“结果”任务，默认情况下隐藏卷。要更改为曲面，请单击视图（选项卡）>外观（面板）>曲面消隐。

　　要了解有关控制零件和表面可见性的更多信息，请单击此处。

　　型号外观

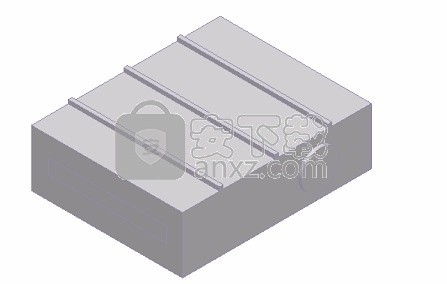

　　默认情况下，模型显示为阴影，如下所示：

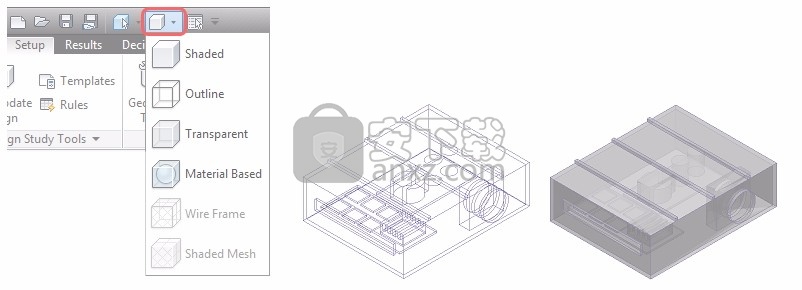

　　要将模型显示为轮廓或透明，请从“快速访问”工具栏中的“视觉样式”菜单中选择：

　　或者，从“视图”（选项卡）>“视觉样式”中选择。

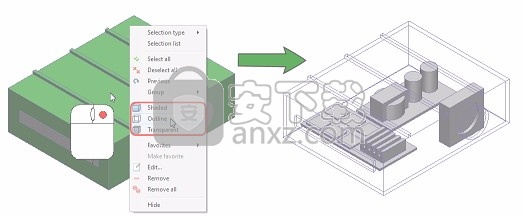

　　要更改单个零件的外观，请右键单击它，然后从菜单中进行选择：

　　检查你的工作

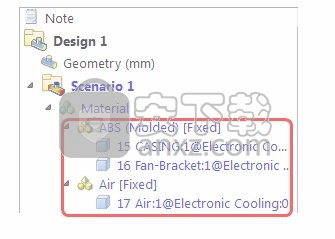

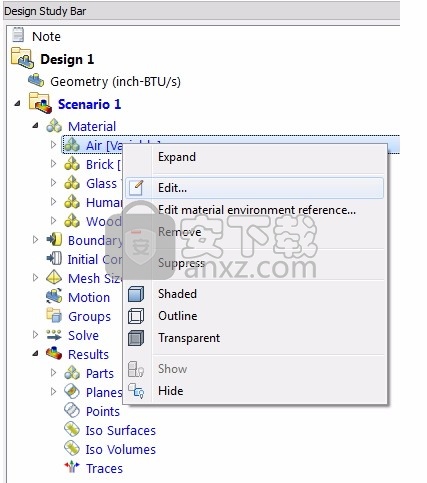

　　设计研究栏显示相应分支下的所有已分配设置：

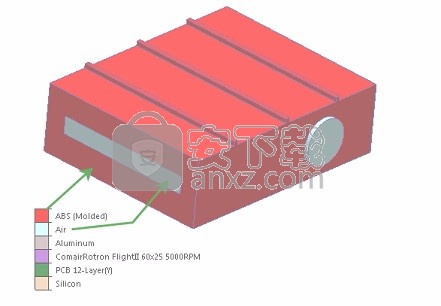

　　图形提示和相应的图例显示了应用设置的位置：

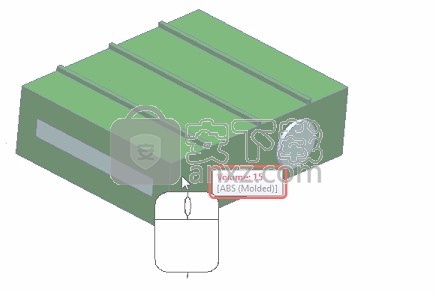

　　工具提示将显示已应用设置的值。将鼠标悬停在零件或曲面上以查看工具提示

　　1.图形窗口

　　以下是有关图形窗口的一些要点：

　　一种。左键=用于应用和删除设置的工具栏

　　b。右键单击=当前任务的菜单

　　C。使用图例检查您的设置。

　　请注意，在功能区上也可以使用左击和右击命令。

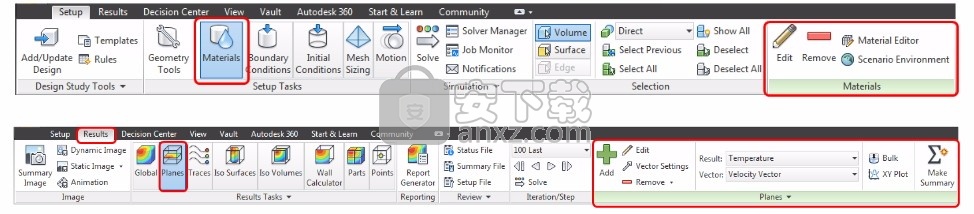

　　2.色带

　　您可以使用功能区命令执行几乎所有操作。这是您应该知道的一些事情：

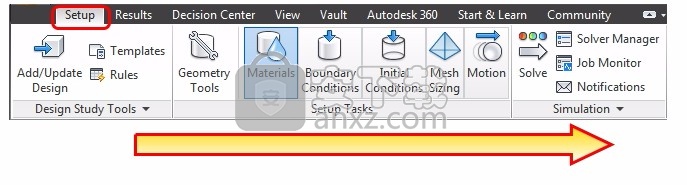

　　使用设置选项卡设置模型。从左到右工作。

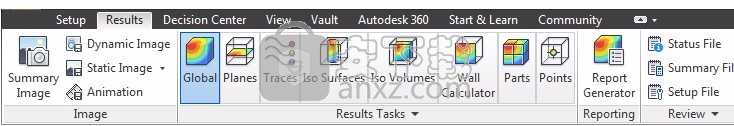

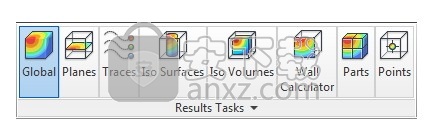

　　使用结果标签查看结果。您可以按任何顺序使用命令。

　　每个设置和结果任务都有一个带有常用命令的“上下文功能区”：

　　要了解有关功能区的更多信息，请单击此处。

　　3.输出栏

　　您可以使用位于“模型”窗口下方的“输出栏”来执行以下功能：

　　在模拟的开始和结束时，在“消息”窗口中查看状态更新。

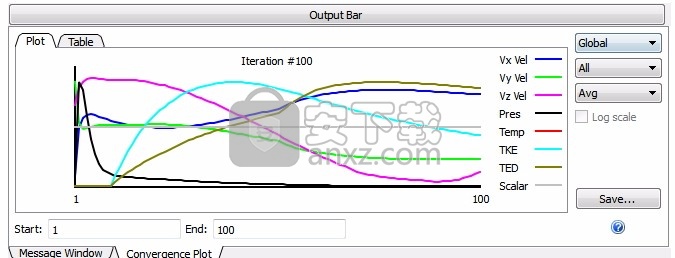

　　使用收敛图监视解决方案的进度。当线条平坦时，模拟完成（“收敛”）。

　　在“关键值”和“设计查看中心”选项卡中比较方案结果。这些是决策中心的一部分。

　　要了解有关输出栏的更多信息，请单击此处。

　　4.设计学习栏

　　这就是“树”。它列出了您的设置。右键单击几乎可以更改任何设置。

　　术语：

　　场景=一个单独的仿真模型。

　　设计=一个或多个使用相同几何图形的方案。要分析几何变化，请创建一个新设计。

　　设计研究=一个或多个设计。您打开，保存和关闭设计研究文件。

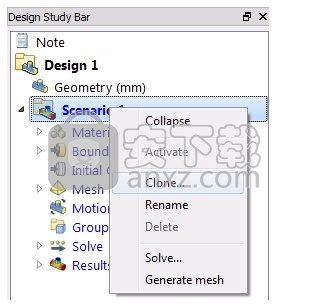

　　在设计算例中运行多个方案以更改设置或几何模型。通过“克隆”设计或方案来复制现有仿真，并根据需要进行修改：

　　右键单击设计（用于几何更改）或方案（用于设置更改）。

　　点击“克隆”。

　　要了解有关“设计研究”栏的更多信息，请单击此处。

　　5.在决策中心比较摘要结果

　　创建并运行多个方案后，可以使用决策中心比较设计迭代的结果。

　　决策中心包含几个组件：

　　摘要项目

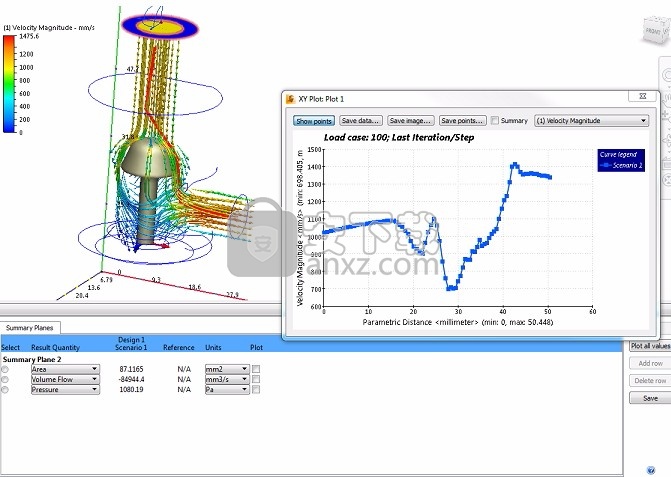

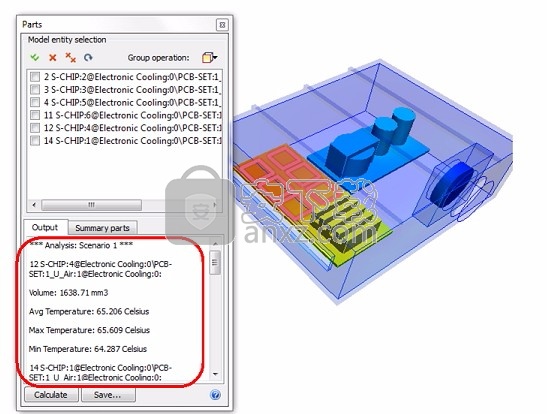

　　使用“摘要项”来比较场景中的图像，平面，零件，XY图或点：

　　单击摘要图像以保存当前方案中的图像。 Autodesk®CFD从设计算例的每个方案中自动捕获相同的图像：

　　单击“创建摘要”以捕获活动方案中飞机或零件上的结果。 Autodesk®CFD从设计算例中的每个方案中自动捕获相同的数据：

　　在“ XY图”对话框或“点”对话框上选中“摘要”以捕获特定点上的绘制数据或结果。 Autodesk®CFD会自动从设计算例中的每个方案中绘制或捕获相同的数据。

　　摘要项可以在所有情况下以一致的方式自动捕获图像和数据。这种一致性使您可以直接比较和评估设计迭代。

　　决策中心

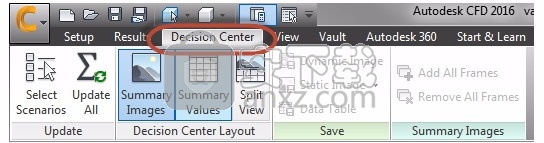

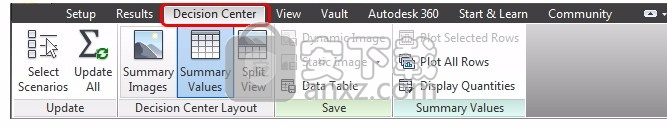

　　捕获摘要数据后，可以在决策中心中管理数据。单击决策中心选项卡：

　　决策中心出现：

　　注意：此符号表示应将摘要项映射到一个或多个方案。单击决策中心>更新>全部更新。

　　汇总值

　　您可以使用“摘要值”表来查看和比较设计算例中方案中的摘要数据：

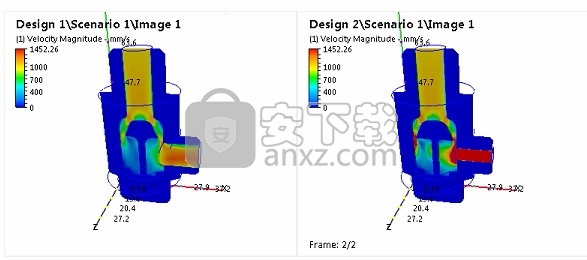

　　摘要图片

　　您可以使用Design Review Center来比较所有方案中的摘要图像。这样可以直接比较以一致方式创建的结果。

　　要查看每种情况的结果，请拖动滑块。您还可以使用“视图”（选项卡）>“窗口”（面板）>“视口”命令并排显示结果。
