　　Alibre Design 2018是一款参数化实体建模系统，全称为Alibre Design Expert，参数实体建模涉及尺寸和其他参数(例如角度值和偏移距离)的应用，以定义2D轮廓，该轮廓将最终用于创建对象的3D形状,可以随时更改这些尺寸和参数，以修改设计并更改模型的形状；用户可以直接通过此工具进行模型创建，只需要进行草图制作，该草图是所需3D特征的2D轮廓，3D功能包括孔，圆角，切口和旋转等功能；可以根据需要添加尽可能多的特征以完全定义它，创建零件后，可以将多个零件放在一起以创建装配体，使用实体建模工具来创建装配，可以通过尽早了解零件如何装配在一起来缩短设计过程的时间，可以在零件之间的配合中校正小错误，而无需在设计过程的早期就花时间或金钱进行原型设计；该程序也可以用于从零件或装配体创建2D工程图和材料明细表，该软件是完全关联的，这意味着参数功能会通过零件，装配体，2D工程图和材料明细表传播，这意味着，如果在一个位置修改了参数，则使用该参数的所有模型都会更新，无论其位置在哪里；需要的用户可以下载体验

新版功能

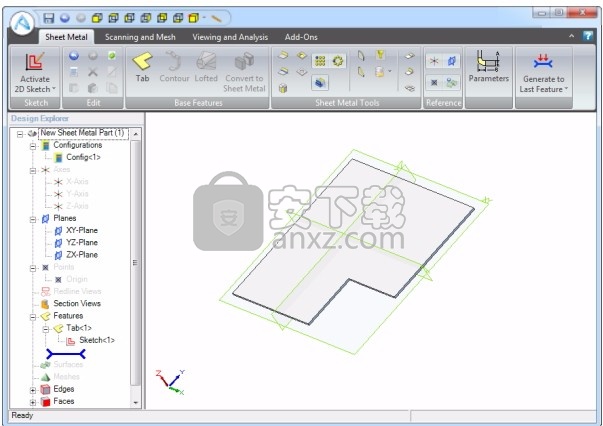

　　钣金建模

　　坚固而经济的金属板材为机械设计应用提供了惊人的用途。Alibre Design拥有专门的钣金模块，其中包含特定于此设计过程的工具。

　　1、专用钣金工具

　　所有的钣金工具都在Alibre Design的专用钣金模块中找到，将您需要的一切都集中到一个地方。

　　2、放样过渡

　　使用Lofted Flange向导创建复杂的过渡零件。支持Rectangle-Rectangle，Rectangle-Circle和Oval-Oval结束条件，以及定位和角度终止条件。

　　3、平面图案

　　只需单击即可创建即时平面图案。您还可以在设计过程中伸直和弯曲弯曲，并将平面图案发送到2D图纸以输出到制造。

　　4、将零件转换为钣金

　　有时，使用常规零件建模工具更容易获得零件或外壳的基本形状。其他时候，您可能有一个没有设计历史记录的导入钣金零件。在这两种情况下，您都可以利用Alibre Design的钣金转换向导。选择模型的哪些区域应该弯曲，并自动应用裂缝。

软件特色

　　一、三维建模

　　机械系统的3D建模是Alibre Design的核心竞争力。从头开始创建复杂零件，或使用现有或导入的零件作为参考。将它们组装在一起以创建最终产品，并评估物理和运动特征。

　　1、学习触手可及

　　通过将鼠标悬停在任何图标上，轻松访问有关Alibre Design中工具的信息。

　　2、完全参数化设计

　　Alibre Design中的所有内容都是参数化的 - 由您指定的尺寸驱动。除了精度之外，参数化建模的一个巨大优势是您可以通过修改尺寸轻松更改设计。您还可以使用内置公式编辑器设置复杂关系，或从Excel导入数据以驱动设计。

　　3、无限复杂，轻松

　　使用高级建模工具创建任何复杂的部分。Alibre Design的功能适用于机械系统的设计。放样部件可以让您实现更多有机形状和过渡。

　　二、2D工程文档

　　精确，清晰的2D文档是制造语言。Alibre Design提供高度可定制的扩展工具集，以确保正确传达您的设计意图。

　　1、文档始终是最新的

　　当您对3D模型进行更改时，2D文档（包括视图和尺寸会自动更新），确保您的文档始终保持一致且最新。

　　2、全面沟通

　　强大且可定制的文档工具使您可以快速传达设计意图。凭借10种视图类型和数十种选项填充的详图工具，您可以轻松创建满足组织，客户或供应商的样式和视觉要求的专业制造文档。

　　3、文件装配和拆卸

　　包括带有物料清单标注的爆炸视图以记录装配说明。阴影视图将设计的颜色带入文档中，使非技术利益相关者可以轻松理解。

　　4、光标处的实时，上下文敏感选项

　　通过实时预览修改，节省时间并确保获得所需内容。单击2D环境中的大多数对象将在光标处为您提供适当的选项。

安装步骤

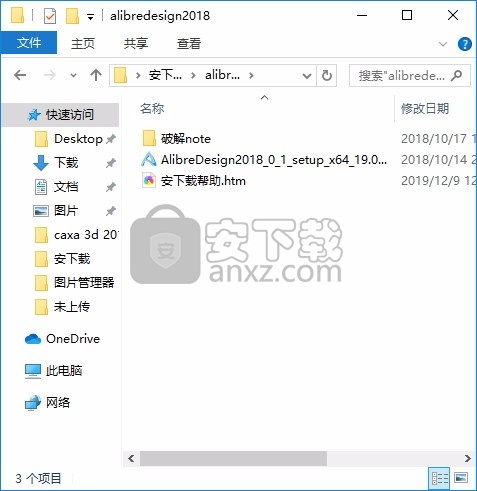

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

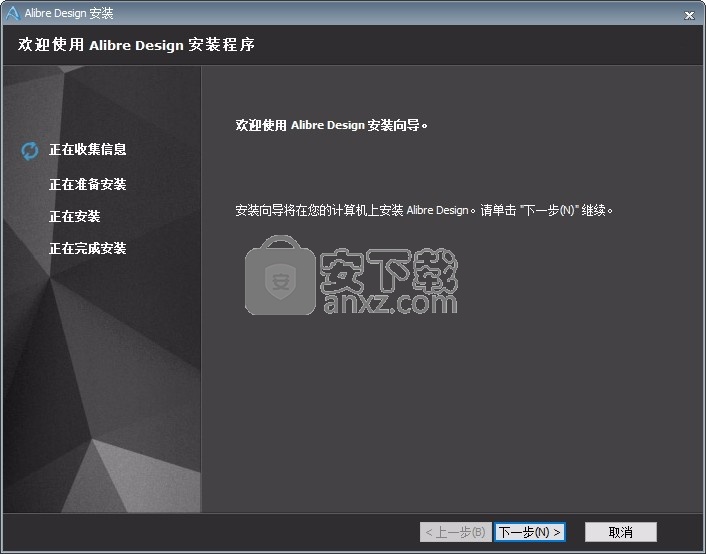

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

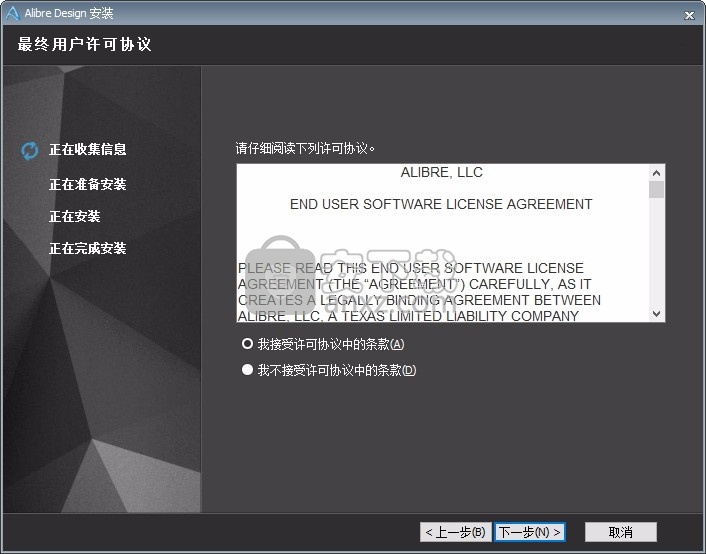

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

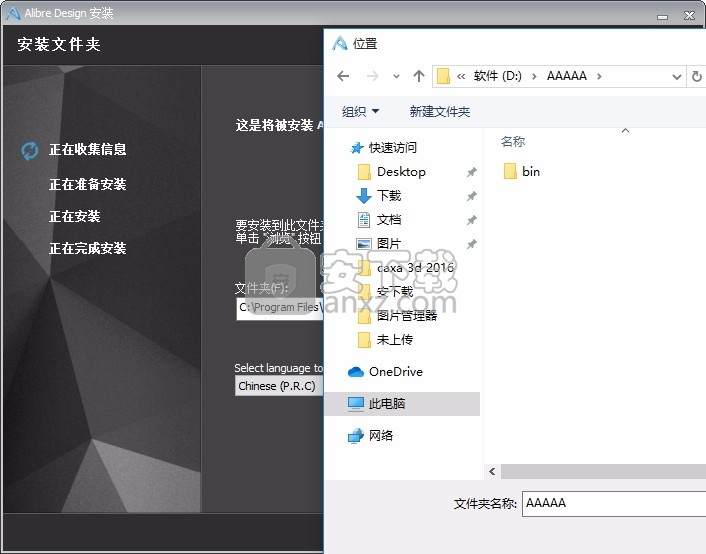

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、桌面快捷键的创建可以根据用户的需要进行创建，也可以不创建

　　6、现在准备安装主程序，点击安装按钮开始安装

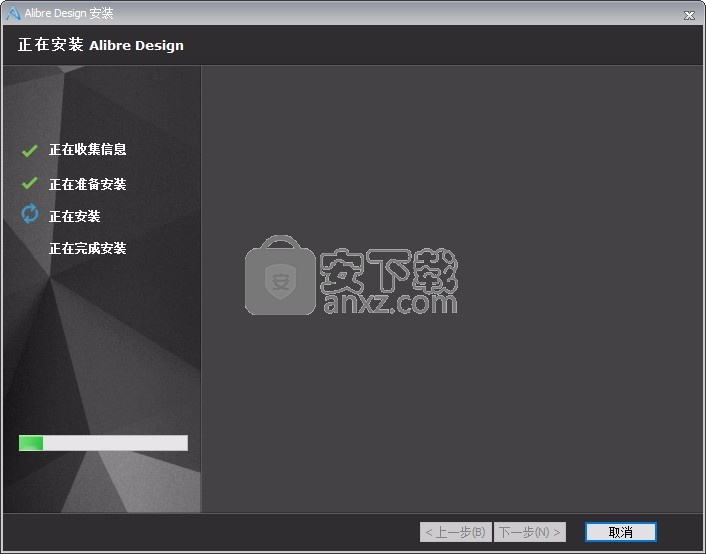

　　7、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

Alibre Design Expert

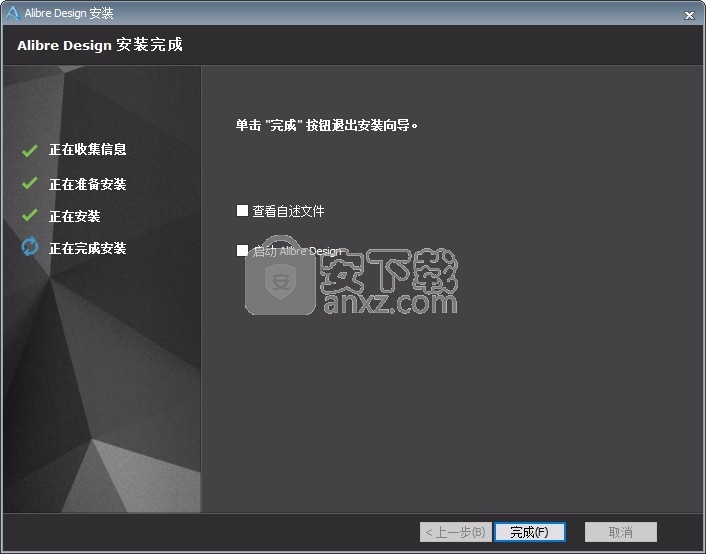

　　8、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

Alibre Design Expert

方法

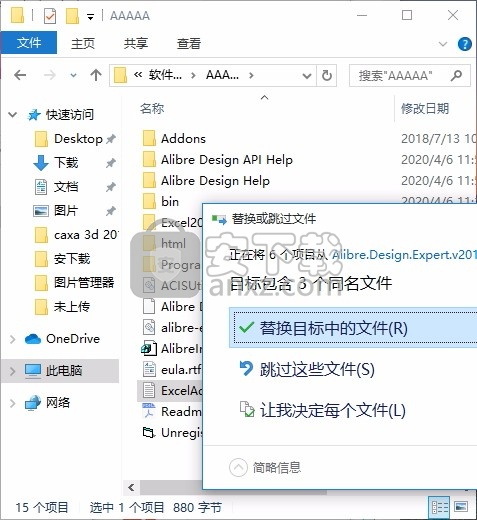

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中替换源文件

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

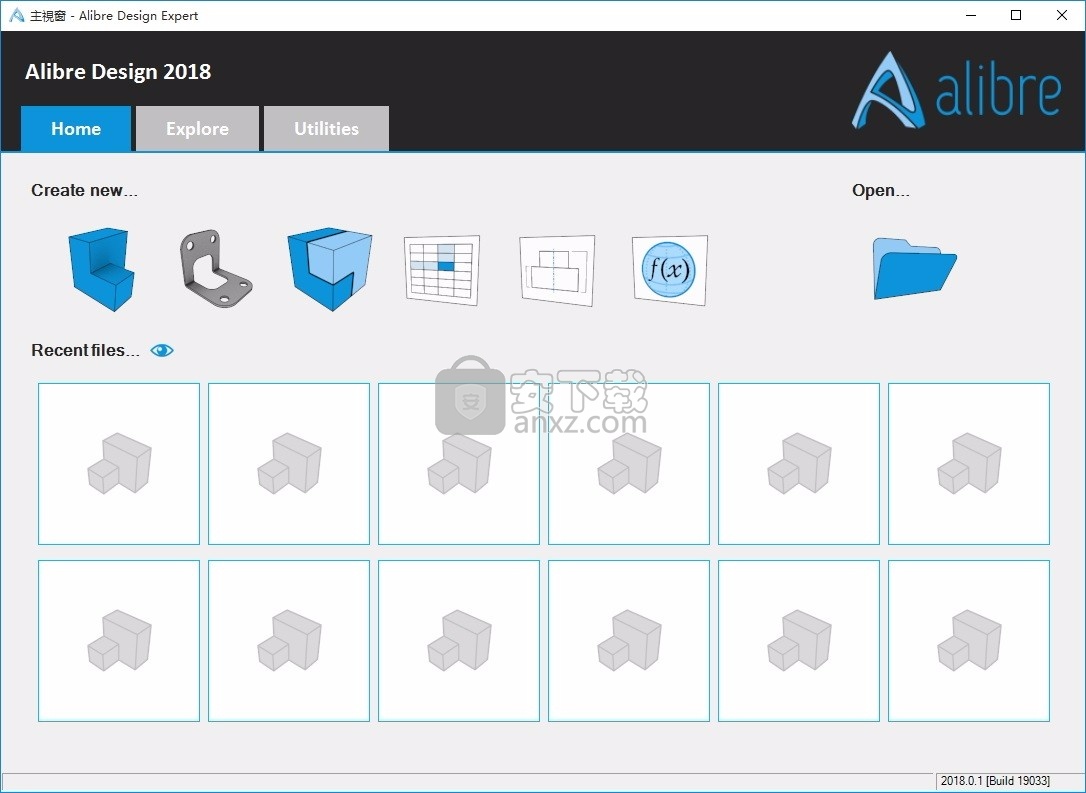

　　主窗口

　　启动Alibre Design后，将显示主窗口。这是所有设计工作的起点，并且在设计会议期间将保持开放状态。在此窗口中，可以创建新零件，装配体，工程图，材料明细表和钣金零件，并可以从其他程序导入文件。

　　主窗口具有几个具有不同功能的选项卡：

　　主页标签“主页”选项卡包含将用于创建和打开文档的所有日常功能。

　　新零件，新钣金零件，新大会，新物料清单，新的2D绘图，新的全局参数

　　打开文件还有最近打开的文档的图形预览。

　　探索标签

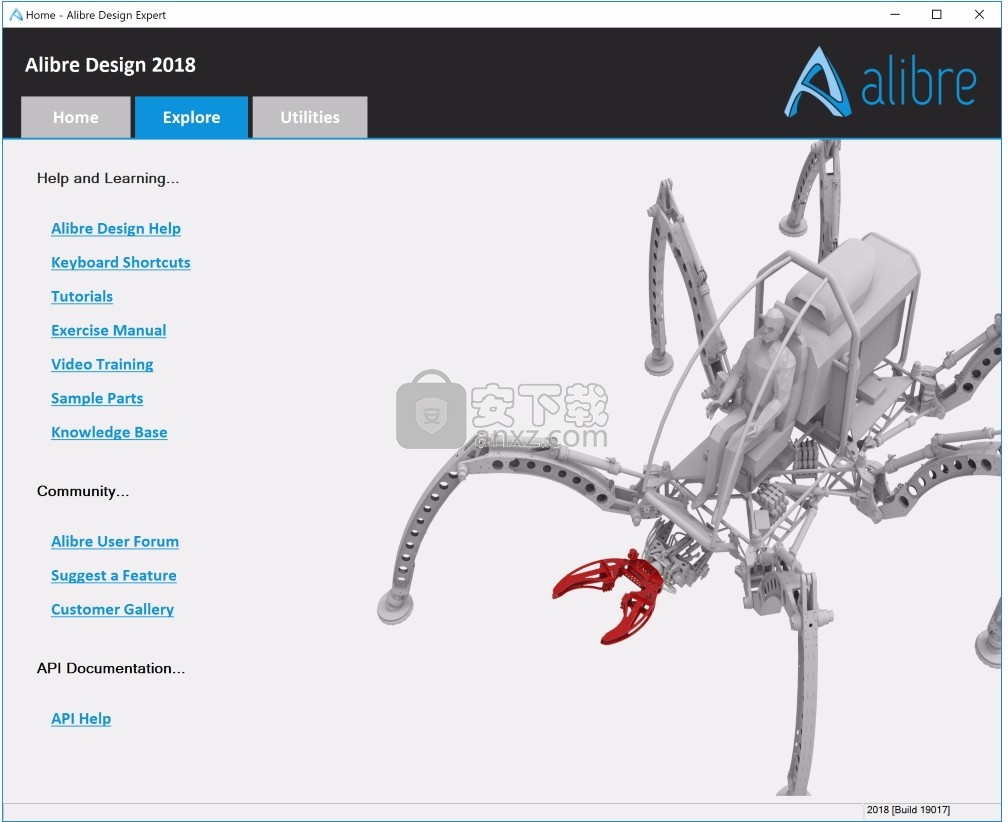

　　“探索”选项卡提供了一些学习和与Alibre社区互动的机会：

　　帮助与学习

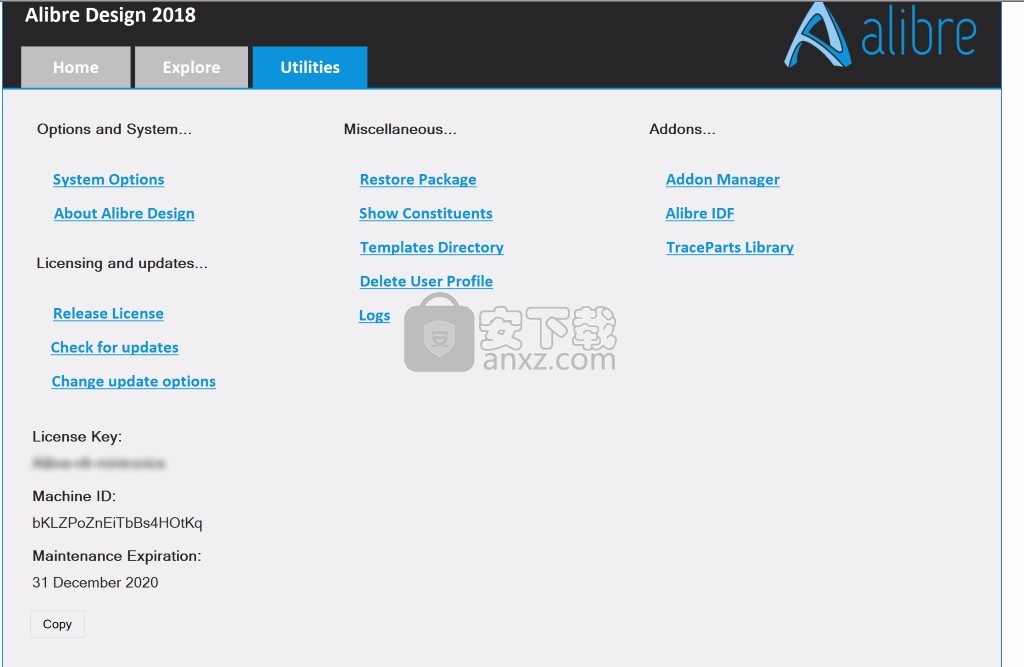

　　实用程序选项卡

　　“实用程序”选项卡提供了一些有用的功能和节省时间的功能，并提供了对附件管理的访问。

　　选项和系统

　　系统选项-打开系统选项

　　关于Alibre Design-打开一个对话框，其中包含有关构建，计算机和许可的信息

　　许可和更新

　　发布许可证-取消对产品的许可证。下次启动Alibre Design时，需要输入许可证代码，否则产品可以在查看器模式下启动。

　　检查更新-手动检查产品更新

　　更改更新选项-提供自动更新检查的选项

　　还原软件包-打开一个软件包文件并将其还原到文件系统

　　显示成分-显示设计中的所有零件/子装配体参考

　　模板目录-在文件系统中打开一个包含用户可编辑模板的目录

　　删除用户配置文件-将Alibre Design的选项和设置恢复为默认状态

　　日志-在文件系统中打开一个目录，其中包含用于诊断和支持的日志文件

　　插件

　　插件管理器-提供工具来管理已安装的插件，包括禁用它们。

　　已安装的附件列表-在“附件管理器”项目下方，将列出所有已安装的附件。

　　功能区界面

　　功能区界面是一种图形菜单结构，可以在使用Alibre Design应用程序时提高可用性和直观性。

　　功能区接口的优点

　　大型工具提示说明

　　增大或减小窗口大小时自动调整图标大小，功能区界面可与工具栏结合使用，布局

　　宝石

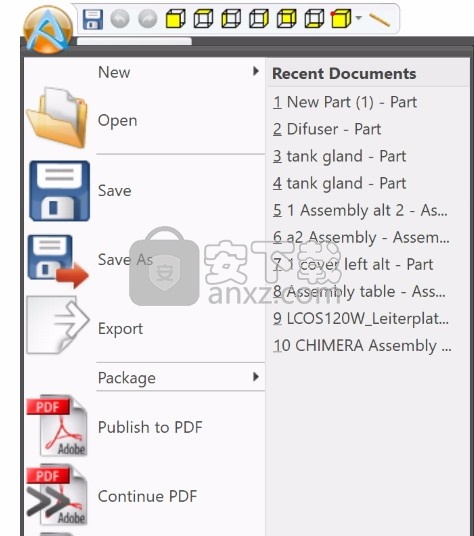

　　工作区左上方的圆形按钮称为“宝石”。单击此按钮将打开传统的下拉菜单。此外，宝石还提供以下功能。

　　允许使用“属性”按钮更改文件的设计属性，这等效于进入传统菜单结构中的“文件”>“属性”

　　允许使用“系统选项”按钮更改系统属性，这等效于进入传统菜单结构中的“工具”>“选项”

　　显示所有工作空间中最近打开的最近几个文件

　　快捷工具栏

　　快速访问工具栏包含零件，钣金零件，装配体和3D工程图（如保存，撤消，重做和等轴测视图）的常用控件。无论功能区上哪个选项卡处于活动状态，快速访问工具栏中都将显示相同的控件。

　　上下文组

　　上下文组将根据工作空间的环境而变化。选项卡和组不适用时将被隐藏。零件和钣金零件工作区包括以下上下文选项卡：

　　2D草图-在2D草图模式下可用

　　3D草图-在3D草图模式下可用

　　布尔值-主动编辑布尔值操作时可用

　　程序集工作区包括以下上下文选项卡：

　　爆炸视图-主动编辑爆炸视图时可用

　　注意：任何其他附加组件选项卡都将包含在所有适用于附加组件的工作区中。

　　传统菜单

　　按键盘上的Alt键将在任何工作空间中显示“传统”菜单结构。默认情况下，它是隐藏的，必须使用Alt键，但是可以使用“系统选项”并在“显示”设置中禁用“隐藏菜单”选项，将其设置为永久显示。

　　帮助按钮

　　帮助按钮位于功能区右上方。此按钮将打开默认的帮助文档，等效于传统菜单系统中的“帮助”>“帮助”命令。

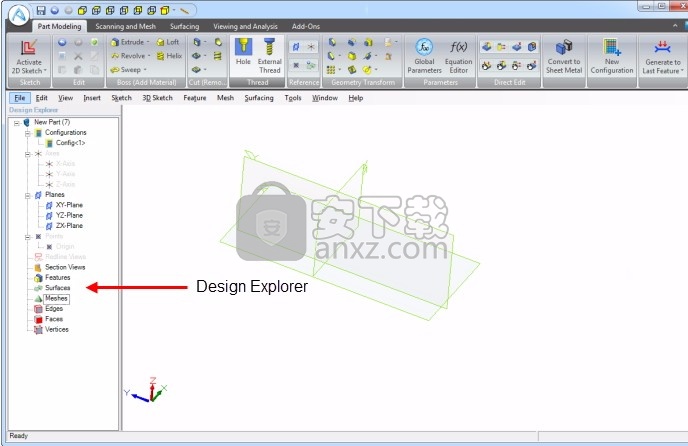

　　设计浏览器

　　每个建模工作空间都包含一个主工作区和一个设计浏览器。 Design Explorer的主要目的是跟踪和列出零件，装配体或工程图的结构。 “设计资源管理器”列出了与零件，装配体或工程图关联的轴，平面，点，红线，特征，边，面和顶点，但也可以用于完成许多任务。

　　设计浏览器的用途

　　按名称选择设计中的项目

　　禁止或隐藏选定的特征和零件

　　抑制或隐藏平面和轴

　　通过在“设计资源管理器”中双击特征或零件或使用“特征历史记录”栏，将模型或装配体暂时回滚到较早的状态

　　识别并更改特征生成的顺序

　　通过右键单击功能并使用“重命名”选项来重命名功能

　　删除特征和零件

　　切换剖视图的显示状态

　　通过右键单击草图并使用“编辑”选项来编辑草图

　　跟踪和控制红线标记的显示

　　快速确定功能是否失败

　　检查特征或零件的状态以解决任何错误

　　示范条款

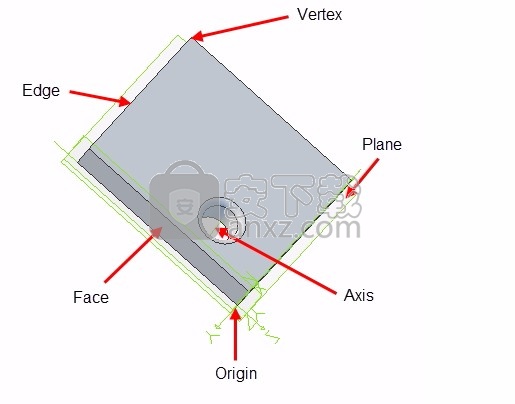

　　在本文档中将使用以下模型术语。它们引用模型中的几何元素，例如面，边和顶点，以及构造几何体，例如参考平面，轴和原点。

　　面孔

　　面定义为构成实体的任何曲面。可以将平面插入到面上，并且可以对构成一个面的所有边缘进行圆角化。可以在平面以及孔上创建草图。使用装配体时，面也用于约束目的。

　　创建零件时，零件的面，边和顶点将显示在“设计资源管理器”中。每次修改零件时，这些项目都会重新编号。

　　边缘

　　边表示面或特征的末端。边以及定义零件的面和顶点在“设计资源管理器”中列出。每次将特征应用于零件时，所有边都会重新编号。创建的最后一条边将始终列在最前面，并标记为Edge <1>。

　　通过使用“插入圆角”，“插入倒角”和“插入轴”工具，可以将辅助操作应用于选定的边。

　　顶点

　　顶点是代表多个边的交点的点。可以对顶点进行倒角，可以在顶点上插入注释，可以在顶点之间进行测量，并且可以在目标顶点处放置拉伸或孔。

　　只能在零件工作区或装配工作区的“编辑零件模式”中选择顶点。创建零件时，零件的面，边和顶点会在“设计资源管理器”中列出。

　　零件工作区

　　当零件被打开或创建时，它将被加载到一个称为零件工作区的新窗口中。零件工作空间分为两个主要区域，即“设计资源管理器”和“工作空间”。设计浏览器列出了与零件关联的轴，平面，点，红线，特征，边，面和顶点，而工作区是完成所有设计工作的主要区域。工具栏显示在工作区的顶部和右侧。

　　零件工作区的目的

　　零件工作区是零件大部分设计的地方。设计零件的主要工具是草图和特征。通过创建轮廓草图，然后将其用作特征的基础，可以创建零件。零件工作区可以视为“自下而上”的设计方法。这意味着每个零件都是单独创建的，然后在组装工作区中一起组装成最终产品。 “自上而下”的设计主要在装配工作区中进行，并且更为先进。建议新用户在继续进行“自上而下”设计之前先熟悉零件工作区中的“自下而上”方法。

　　零件工作区模式

　　编辑草图模式-用于创建或更改草图，修改图形和尺寸，注释和设置草图约束

　　平移，缩放和旋转模式-用于修改工作区的视图。通过组合使用鼠标按钮来操作零件，无需进入旋转，平移或缩放零件的模式即可更改视图。

　　选择模式-用于选择模型的面，边和顶点以及参考几何图形，例如平面和轴。

　　装配工作区

　　打开或创建装配时，它将被加载到称为Assembly Workspace的新窗口中。装配工作区分为两个主要区域，即设计资源管理器和工作区。设计浏览器列出了与装配关联的轴，平面，点，红线，特征，边，面和顶点，而工作区是完成所有设计工作的主要区域。工具栏显示在工作区的顶部和右侧。
