robot structural analysis pro 2021 64位中文

　　Autodesk robot structural analysis 2021是一款基于于有限元理论的结构分析软件，简称为autodesk robot2021，允许用户为建筑模型、桥梁和其他类型的行业结构执行线性和非线性分析；该程序支持仿真与分析，用户可以执行模型的计算，包括RC列和超过32,000种组合，在具有多核处理器的计算机上，列增强的计算速度更快；加速度与芯数成正比，为了更快地执行计算，必须选择并行处理-多处理选项，在RC设计模块和连接设计模块中，当从显示设置中选择中或大选项时，内容将正确显示；节定义的改进，现在，用户可以接受或阻止坐标系旋转90度，因此，您可以将截面保存在一个未旋转的坐标系中；横截面的局部坐标系指定如下：原点与重心重合，而轴旋转时，相对于这些轴的惯性矩取极值；通常将Iy视为最大值，将Iz视为 最小值，有时，例如对于对称截面，可能导致局部坐标系旋转90度，Y轴垂直，Z轴水平的轴的这种旋转并不总是有用的；此改进使您可以保持局部轴的相同位置，而无需考虑Iy和 Iz之间的关系，这样，您可以为不同比例的整个截面系列保持局部轴的恒定方向；需要的用户可以下载体验

新版功能

　　1、BIM集成的工作流程

　　与Revit和其他设计工具交换数据。

　　2、风荷载模拟

　　在设计过程中测试风荷载，以避免昂贵的更改。

　　3、广泛的分析能力

　　测试静态，模态和非线性结构的行为。

　　4、目前的分析结果

　　以图形方式报告结构分析结果。

　　5、有限元自动网格化功能

　　创建高质量，高级的有限元网格以获得更精确的分析结果。

　　6、设计通用性

　　支持代码检查过程，并协助选择，评估和优化结构元素。

　　7、增强型：特定国家/地区的设计标准

　　使用特定国家/地区的截面形状，英制或公制单位以及特定国家/地区的建筑法规。

　　8、开放灵活的API

　　创建定制的参数结构，直接从软件中提取结果，并扩展分析和代码检查功能。

软件特色

　　钢设计规范更新，已实施以下新的代码法规：钢铁法规AS 4100-1998 Rec：2016

　　可以同时定义实际长度不同的几个成员，例如附加支撑等距。

　　如果要将设置的参数保存为类别，则必须以这种方式定义长度。

　　如果输入值1.0，则可以确保使用类别将每个定义为Ly的成员采用实际长度。

　　屈曲长度系数字段用于指定成员在x，y和z方向上的屈曲长度系数（键，kez和kex-扭转屈曲）。

　　屈曲长度系数取决于屈曲平面中成员节点的最终支撑条件。

　　构件屈曲长度也可以在“ 屈曲图”对话框中定义，方法是通过按代表成员屈曲模型的选定类型的图标打开。

　　它显示了成员支持的典型图表；选择一个时，系数值将被自动接受或计算。

　　此外，弯矩分布系数BETA可用于Y和Z方向的屈曲。

　　它们用于在检查构件整体的稳定性时计算适当的抗弯强度。

　　构件截面常数用于选择确定截面系数的构件截面常数α，b。

　　可以根据截面类型和类别自动选择构件截面常数的值。

方法

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

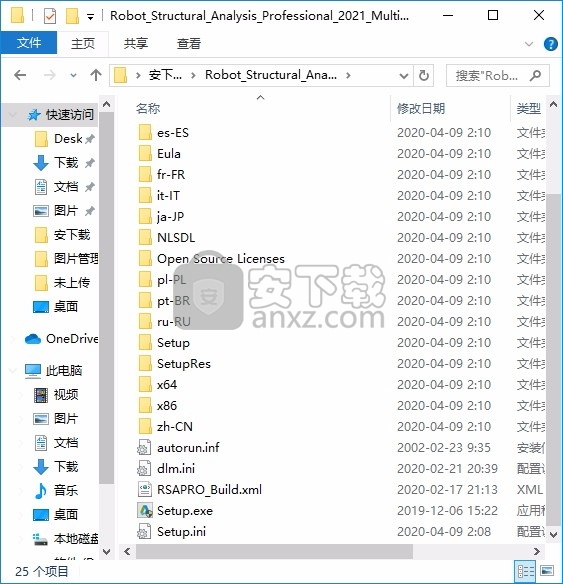

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

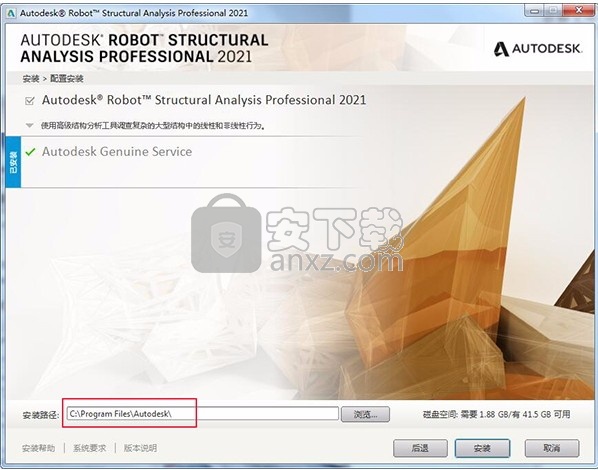

　　3、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

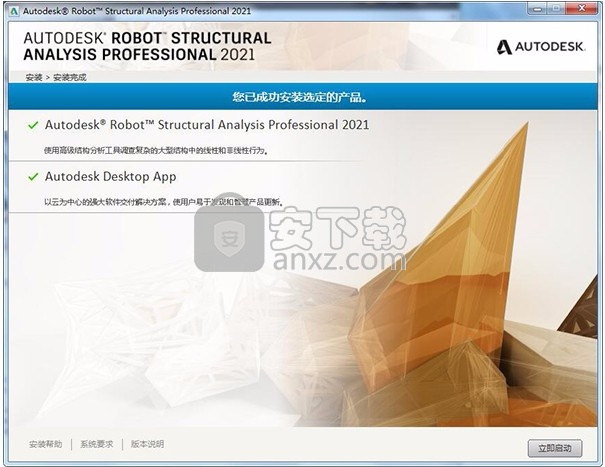

　　4、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

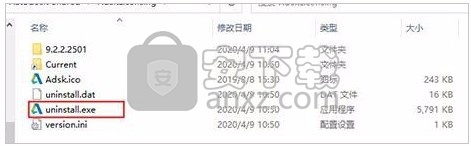

　　5、打开路径C:\Program Files (x86)\Common Files\Autodesk Shared\AdskLicensing，点击uninstall.exe把v10版本卸载，重启电脑；

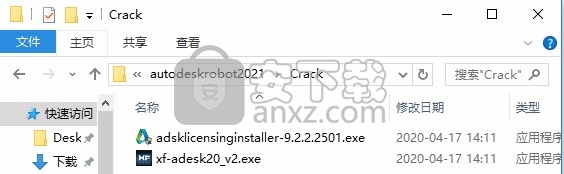

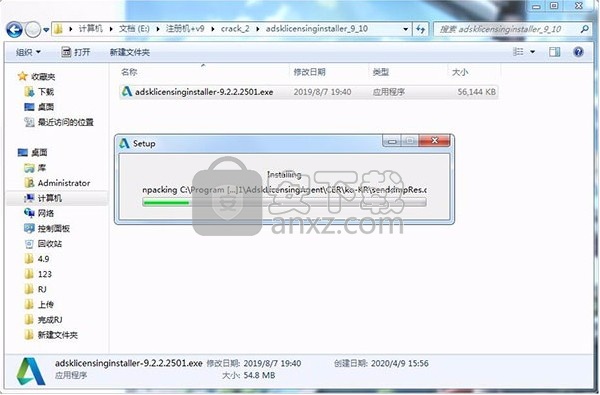

　　6、点击"adsklicensinginstaller-9.2.2.2501.exe"安装v9版本AdskLicensing；

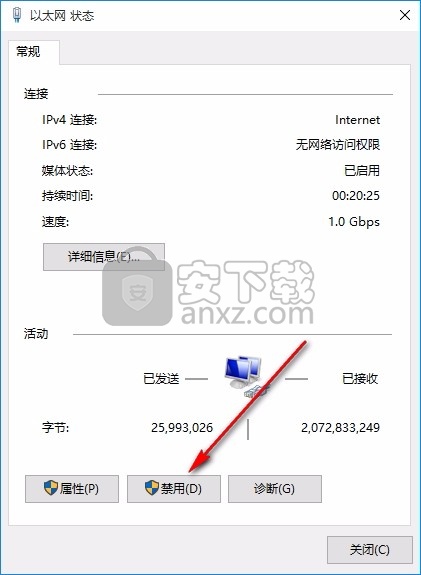

　　7、在之前，先把电脑中的网络断开，这样是为了顺利

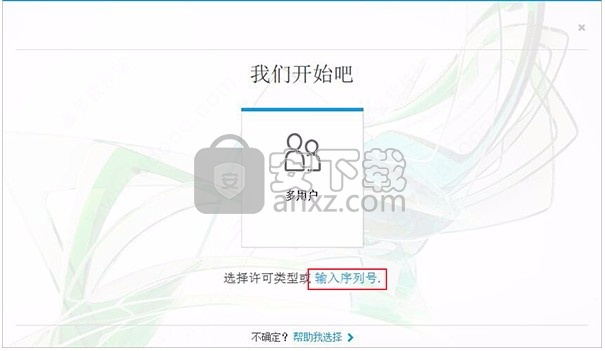

　　8、安装完成以后点击应用程序启动快捷键进行启动，选择enter aserlal a number输入软件的序列号

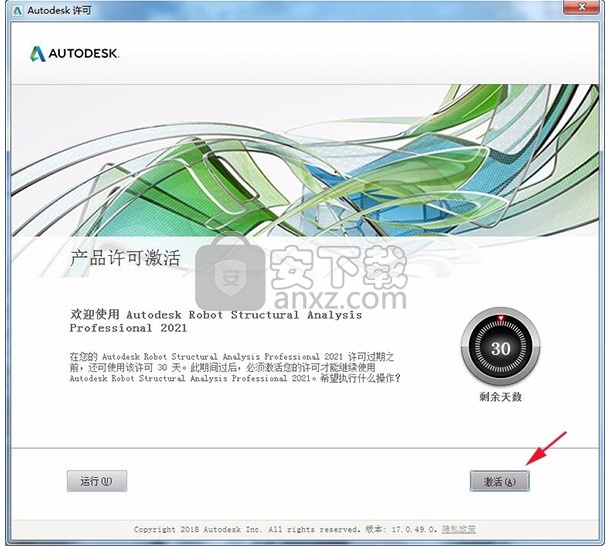

　　9、30天的试用期，点击激活按纽开始激活activate进入激活界面

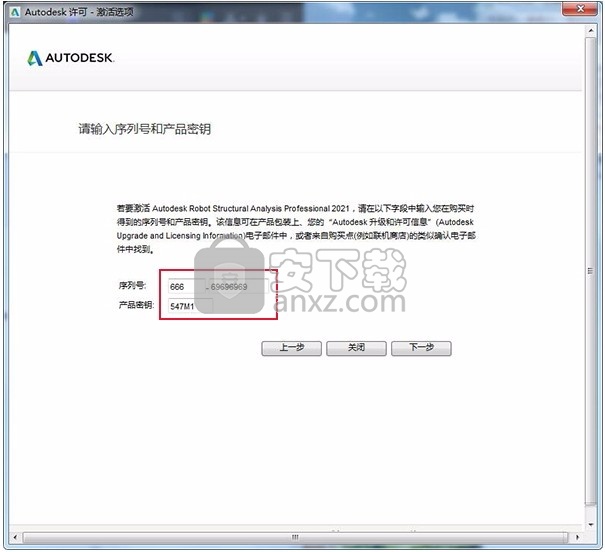

　　10、输入序列号【666-69696969】，密钥【547m1】点击下一步安装；

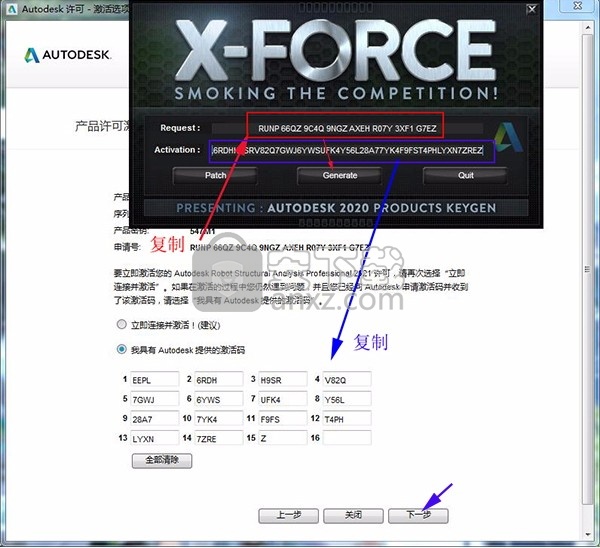

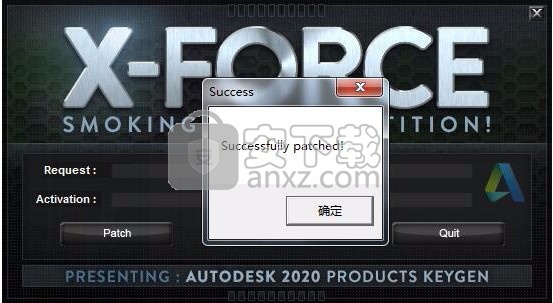

　　11、打开软件激活，复制申请号到注册机下，点击按钮Generate，得到激活码；

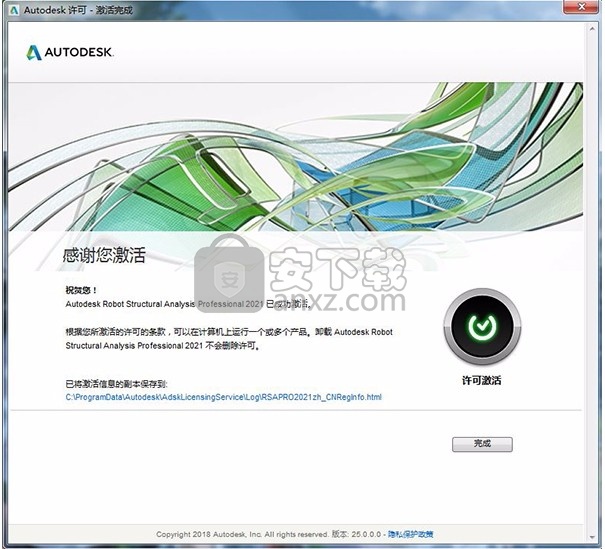

　　12、关闭程序，然后重启启动，重复上面的操作，选择"我具有autodesk提供的激活码"，复制激活码到蓝色箭头下;

　　13、继续下一步，robot structural analysis pro 2021 64位中文安装完成，打开软件即可免费使用

使用说明

　　用户界面

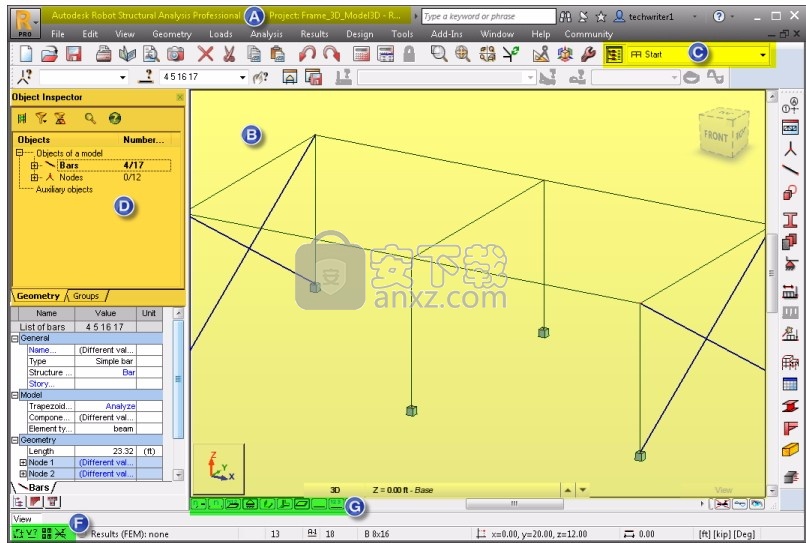

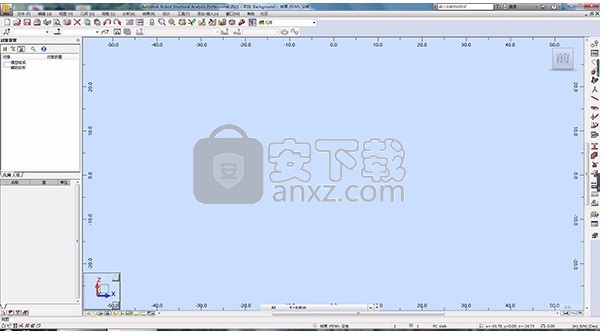

　　用户界面的主要功能如下所示。

　　从启动面板中选择一种结构类型后，将打开特定于模块的界面。

　　A.标题栏

　　标题栏显示项目名称和结构计算数据。

　　B.绘图区

　　绘图区域是结构的显示和编辑区域。在绘图区域上方，菜单，列表和工具栏的数组有助于设计阶段。界面右侧的工具栏包含最常用的工具。

　　C.布局

　　布局是用于执行特定操作的对话框，查看器和表的系统。它们有助于您定义，计算和设计结构时的连续操作。

　　D.对象检查器

　　对象检查器包含您可以在结构中选择，查看或编辑的对象的列表。

　　E.意见

　　一组按钮，用于控制结构的视图和显示属性。查看的元素包括节点/钢筋编号，面板编号，支撑符号，截面形状，载荷符号和值，以及给定载荷工况的结构变形。

　　F.快速启动按钮

　　界面的底部显示了可供快速参考的信息，例如活动的编辑字段的名称，光标坐标和单位。在此处可以找到几个快速启动按钮，例如“显示”，“快照设置”和“图形选择过滤器”。

　　设置首选项和结构轴

　　启动Autodesk Robot Structural Analysis Professional。

　　在打开的屏幕中，单击（框架2D设计）或选择文件>新建项目…，然后单击（框架2D设计）。首先，设置首选项以使用本教程中使用的“欧洲代码区域”设置。设置这些首选项后，除非特别修改，否则它们在您使用软件期间不会更改。

　　在菜单栏中，选择工具

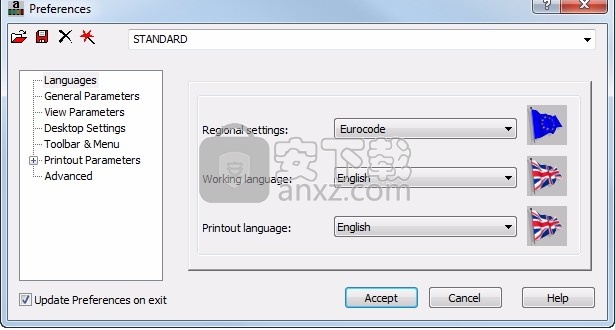

　　在“首选项”对话框的“语言”区域中，将“区域设置”设置为“欧洲代码”，如下所示。

　　注意：这些首选项控制此软件副本。可以在“作业首选项”对话框（“ 工具” >“ 作业首选项”）中设置其他项目特定的设置。

　　您处于“结构模型”布局中，现在可以开始开发结构了。第一步是创建一个可在其上构建结构的结构轴。该轴仅作为参考，未链接到结构构件。并非总是必需的。

　　在菜单栏中，选择几何 > （轴定义）。

　　在“结构轴”对话框中，键入自定义轴的名称，例如“ 我的结构轴”。

　　可以使用三种不同类型的轴：笛卡尔，圆柱和任意轴。在这种情况下，请确认已选择笛卡尔坐标系作为轴的类型。

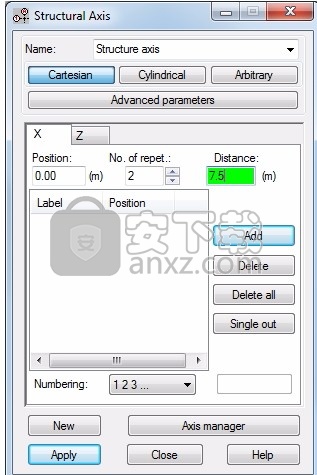

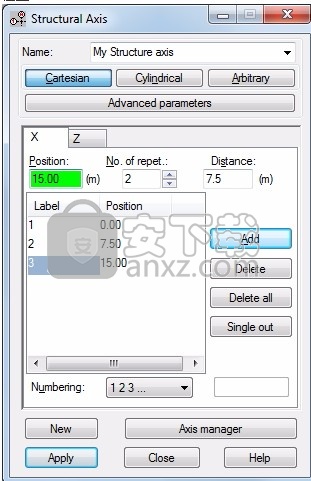

　　在“ X”选项卡上，将“位置”设置为0.00，重复次数。到2，距离到7.5，如下所示。

　　注意：如果“距离”未显示为米（m），请关闭对话框，保存并关闭项目，然后再次将其打开。该软件现在应该可以以公制运行。

　　输入距离后按键或单击“ 添加”，新位置将添加到列表中，如下所示。由于这些距离是相等的距离，因此您可以设置重复次数，而不必输入每个轴的位置。

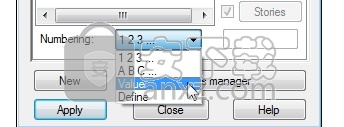

　　切换到“ Z”选项卡，然后将“编号”设置为“值”，如下所示。

　　将“位置”设置为0.00，然后单击“ 添加”。

　　添加5米和5.5米的位置。由于这些轴彼此之间的距离不同，因此需要单独输入它们。此外，标签不等于标签的数字，而是等于位置的值，如下所示。

　　单击“ 应用”，然后单击“ 关闭”。

　　结构轴显示在网格上，如下所示。

　　将项目另存为My Structural Project.rtd。

　　设置钢筋截面并绘制钢筋

　　在菜单栏中，选择几何 > （条形）。

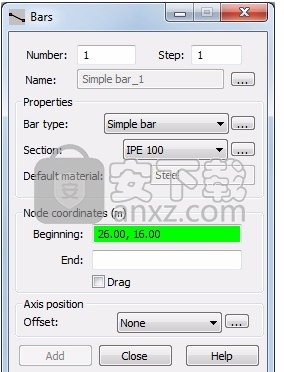

　　在“ 条形”对话框中，默认的“ 条形类型”设置为“ 简单条形”，“ 截面”设置为IPE 100，如下所示。为此，您需要添加其他两个部分。

　　在条形部分旁边，单击。

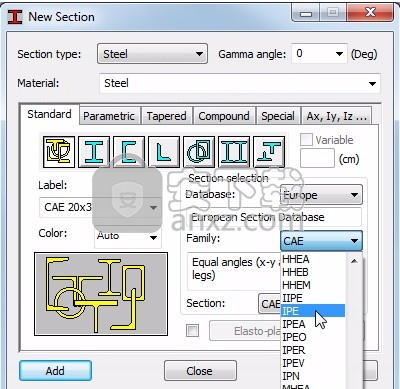

　　在“新建节”对话框（如下所示）中，您可以从各种数据库和系列中指定节。

　　注意：请注意，在对话框顶部，“ 截面类型”设置为“ 钢”。这是分配给新部分的默认材料。以后可以将其更改为更具体的材料。

　　在“ 部分选择”区域中，验证所选数据库为“ 欧洲”，然后在“族”下拉菜单中选择“ IPE”，如下所示。

　　在“部分”下拉菜单中，选择“ IPE 270”，然后单击“ 添加”。重复此步骤并添加IPE 330部分。

　　单击关闭。

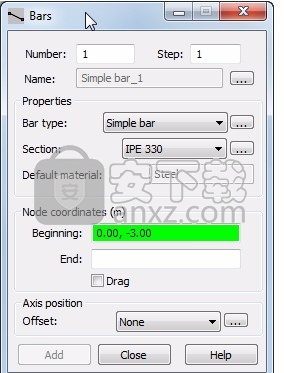

　　在“条形”对话框中，确认“ 部分”为IPE 330，然后转到图形窗格以开始绘制柱子。根据需要将对话框移开。

　　注意：您可以在设计中此时或在定义几何之后，将“钢筋”类型从“简单”钢筋更改为特定类型，例如“柱”或“梁”。

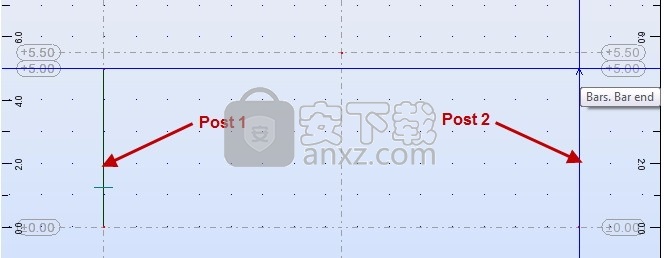

　　要绘制每个桩，请单击您先前定义的结构轴上的第一个和最后一个对应的节点。

　　注意：如果要捕捉到网格点而不是结构轴的节点，则可以更改“捕捉设置”。在菜单栏中，单击工具 >（快照设置...）。在“捕捉设置”对话框中，如下所示关闭“ 网格”选项。

　　创建帖子后，请返回“酒吧”对话框并将“ 节”设置为IPE 270。

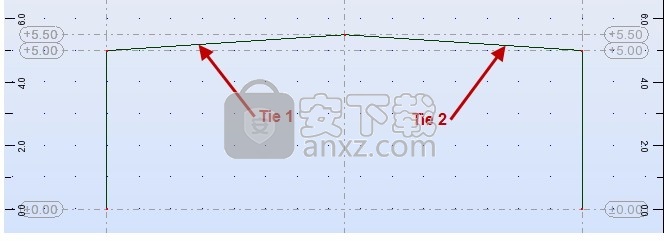

　　通过单击结构轴预定义的节点来绘制关系，如下所示。

　　在“条形”对话框中，单击“ 关闭”。

　　要显示更真实的结构可视化效果，请选择“ 视图” >“ （显示）”。

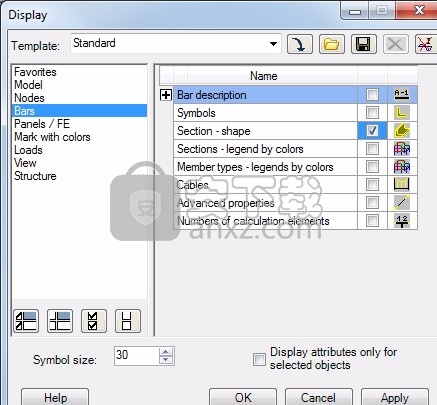

　　在“显示”对话框中，从对象列表中选择“ 条形图 ”，然后从属性列表中选择“ 截面-形状 ”，如下所示。

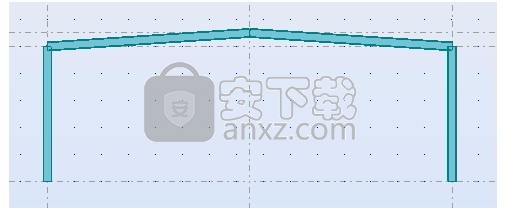

　　单击确定。显示更真实的视图，如下所示。

　　注意：您也可以使用视图控制栏上的（截面形状）快速切换截面形状。

　　保存项目。

　　在菜单栏中，选择几何 > 附加属性 > （括号）。

　　在“括号”对话框中，单击（“新括号”）。

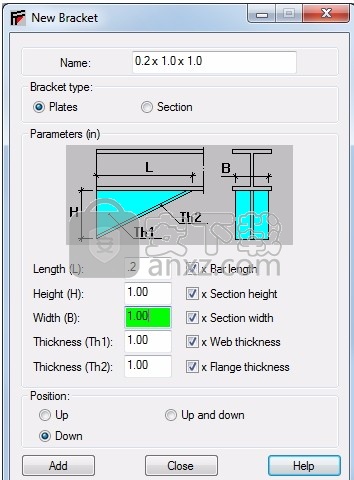

　　在“新括号”对话框中，键入名称 0.2 x 1.0 x 1.0并按如下所示设置新括号的参数。

　　长度：0.2

　　高度：1.00

　　宽度：1.00

　　厚度（Th 1）：1.00

　　厚度（Th 2）：1.00

　　位置：向下。

　　注意：支架的位置是相对于Z轴设置的。

　　单击添加，然后单击关闭。

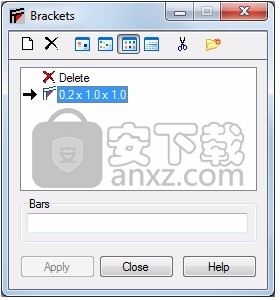

　　新的括号显示在括号列表中，如下所示。

　　要跟踪正在使用的栏，请在“视图状态栏”中单击（栏号）。这是一个开/关切换。

　　在视图控制栏上，单击（本地系统）以显示条的本地坐标系（如下所示），以便您可以验证条的原点。在对话框中分配方括号时，仅将方括号添加到方括号的开始节点。

　　根据需要移动对话框，然后使用以下两种方法之一将第一个括号放在结构的左侧：

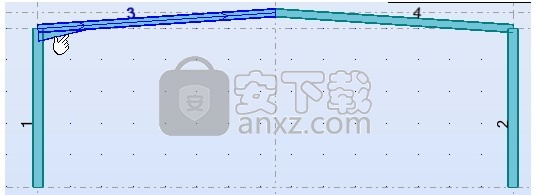

　　在“方括号”对话框中，选择“条”编辑框，然后键入要在其上附加括号的条号（在这种情况下，如下所示为3），然后按键或单击“应用”。使用此方法时，括号会自动分配到钢筋的开始节点。

　　在图形窗格中，单击左上方栏的左端。使用此方法时，可以选择条形图的任意一端。

　　重复此步骤，在结构的右侧创建一个括号。

　　关闭括号对话框。

　　保存项目。

　　菜单和工具栏

　　尽管每个模块的文本菜单和工具栏的某些内容有所不同，但无论哪个模块处于活动状态，主选项始终可用。

　　文字选单

　　单击文本命令以打开相应的详细子菜单，打开相关对话框或执行命令。

　　工具列

　　对于大多数布局，有两个工具栏。文本菜单下方的一组水平工具，图形编辑器右侧的一组垂直工具。右边的工具是当前布局的最常用命令。单击所需的命令图标以打开相应的详细子菜单，打开相关对话框或执行命令。

　　注意：菜单被调整为连续的模块（结构定义，结果预览和设计）。当前显示在屏幕上的菜单对应于活动的（突出显示的）查看器，表格或图形编辑器。单击查看器或表格以更改菜单。

　　上下文菜单

　　在图形编辑器或表格中单击鼠标右键以打开另一个包含常用命令的上下文菜单。像其他菜单和工具栏一样，上下文菜单在每个布局，表和查看器中都不同。

　　作为示例，此处显示了在“开始”布局的查看器中工作时打开的上下文菜单。当没有突出显示任何对象时，这是上下文菜单显示。如果在结构视图中突出显示（但未选中）任何对象，则上下文菜单看起来会稍有不同

　　定制菜单和工具栏

　　通过选择工具>自定义来调整文本菜单，上下文菜单和工具栏。将打开用于修改菜单和工具栏的对话框。

　　对话框中显示一个菜单树。 绿点表示菜单中当前可用的选项。 红点表示当前不可用的那些。 通过选择适当的选项，您可以更改点的颜色，因此可以添加或删除菜单选项。 带有字母M的绿点表示该选项无法删除。

　　您还可以使用此对话框更改当前菜单变体或定义一个新的变体。

　　单击工具 自定义显示工具栏 使用此对话框选择要显示的工具栏。

　　从列表中选择一个工具栏以显示它，或者如果要隐藏它，则取消选择它。

　　注意：工具栏不会保存在作业文件中。这意味着，如果您在布局中设置工具栏并退出Robot，则返回到初始工具栏设置。要保存用户定义的工具栏，请单击“ 工具”“ 自定义”“ 保存作业布局”。

　　访问

　　单击工具 自定义自定义工具栏。 使用此对话框可自定义应用程序中的工具栏。

　　从可用视图列表中选择一个视图，然后选择要添加到工具栏的按钮。

　　要将按钮添加到工具栏，请单击选定的对象并将其拖动到您选择的工具栏。

　　分类目录

　　菜单命令列表，这些菜单命令打开Robot中定义的子菜单，组合框和工具栏。对于每个类别，先前定义的按钮将显示在“ 按钮”区域中。

　　要为所选类别定义新按钮，请点击其他。

　　纽扣

　　所选类别中可用的按钮列表。

　　描述

　　显示有关所选按钮的信息。

　　注意：您不能编辑描述。

　　其他

　　打开“ 新按钮的定义”对话框，使您可以创建新按钮。

　　删除

　　从类别和相应的工具栏中删除所选按钮。

　　单击工具 自定义自定义菜单，然后在自定义工具栏对话框中单击其他。 使用此对话框可将新按钮添加到工具栏。

　　要将新按钮添加到突出显示的类别中，请选择一个按钮，然后单击“ 添加”。

　　指令

　　所选类别的命令列表。

　　选择一个命令以查看其描述。将图标添加到类别后，该命令将从可用命令列表中删除，并添加到适当的类别。

　　纽扣

　　可以为选定类别定义的其他工具栏中未使用的图标列表。

　　注意：您不能定义自己的图标。

　　单击工具 自定义自定义上下文菜单。 使用此对话框可将新命令添加到上下文菜单。

　　在用户的上下文菜单中定义的命令在现有上下文菜单底部的分隔符之后添加。

　　要将新命令添加到用户的上下文菜单：

　　单击左侧面板中将显示新命令的位置。

　　在左侧面板中选择所需的命令。

　　单击>>将所选命令移至上下文菜单。

　　要在上下文菜单中创建子菜单：

　　单击添加子菜单，在右侧面板中创建一个子菜单。要更改其名称，请单击鼠标左键输入新名称。

　　单击子菜单下的空菜单选项。

　　在左侧面板中选择所需的命令。

　　单击>>将命令移至上下文菜单。

　　注意：您可以使用分隔符在用户的上下文菜单中划分命令。从左侧面板中选择一个分隔符，然后单击>>将其添加到右侧面板中。

　　对话框的底部显示在左面板中选择的命令的描述。

　　要从用户的上下文菜单中删除命令：

　　在右侧面板中选择命令。

　　单击删除
