CSI Bridge Advanced 2019(桥梁设计软件)

　　csibridge 21是一款非常强大且受广大用户所欢迎的桥梁建模软件，集合了桥梁结构的建模，分析和设计于一体，允许设计人员在基于对象的模型中将区域对象划分为较小的对象，并在分析模型中将其划分为元素；新版本更新了新模型，表单具有用于初始化模型和从模板启动模型的选项，初始化模型将确定要使用的单位以及所有属性，组件，载荷定义，设计设置和其他定义的项目的默认定义；桥接对象和其他物理对象以及对这些对象的分配不包括在初始化中；现在用户可以使用布局，零部件，荷载，桥梁，分析，设计/额定值和高级选项卡上的命令或使用桥梁向导来修改快速桥梁和分段桥梁模板的默认模型；支持显示特定于所选结构类型的表格，在表单的编辑框中选择或更改默认值；使用适当的截面属性下拉列表为模型指定框架，和弦，支撑或区域截面属性；模板通常会产生间距均匀的结构，除非您选择使用各个模板形式修改间距；需要的用户可以下载体验

新版功能

　　一、建模功能

　　1、增强了快速梁模板功能，桥梁模板已记住之前的设置，在创建新桥模型时提供更多其他选项。

　　2、桥梁建模器现在可以为钢混组合梁桥指定多对交叉支撑。

　　3、通过Bridge建模器可在桥墩底部定义详细的基础结构，包括土弹簧。

　　二、分析

　　1、分析现在可以并行运行多个载荷工况，适用基于性能的设计中考虑多个大型地震工况。

　　三、桥梁设计

　　1、新增印度IRC-2011钢筋混凝土桥梁上部结构设计规范，适用于板壳和T型梁桥。

　　2、新增依据印度IRC-2011钢筋混凝土桥梁上部结构设计规范计算所需钢筋混凝土数量。

　　3、支持依据CAN / CSA S6规范输出I型钢梁组合梁桥强度验算的详细报告。

　　4、支持依据AASHTO规范输出U型钢梁组合梁桥强度验算和正常使用状态验算报告，以及桥梁评估报告。

　　四、效率

　　1、对于模态数量较多的大型模型，可以更快地显示模态时程分析的响应（包括FNA）

软件特色

　　一、建模功能

　　1、模板

　　选择模板来快速开始一个新的桥梁模型或结构

　　所有的属性、组件、荷载定义、设计设置及其他定义项都有默认定义

　　使用模板来生成模型之后，在CSiBridge中可以对模型进行修改

　　2、桥梁向导

　　指导用户创建模型的强大工具，一步一步来创建完整的桥梁模型

　　每一步都有详细的指导帮助，桥梁模型树状视图，显示模型的每一次更改

　　参数的改变自动更新模型

　　3、参数化的桥断面

　　各种几何参数可以方便地修改桥断面和主梁的布置

　　混凝土箱梁，断面全参数化定义，混凝土T型梁断面

　　预应力I型和U型梁断面，带组合板的钢梁，断面变量定义参数

　　4、车道

　　快速定义车道和相关车辆，车道基于布局线或框架，车道和车辆的宽度效应

　　二、加载功能

　　1、车辆

　　自动将车辆荷载传到桥梁结构上

　　大量的车辆库，包括AASHTO、中国规范及其他国际规范

　　完全自定义车辆

　　2、荷载样式

　　自动变化风荷载方向及偏心

　　CSiBridge可以自动生成基于下列规范（但不限于）的自动风荷载：

　　UBC 94; 97，BOCA 96，ASCE 7-95; -02; -05，NBCC 2005

　　Mexican，Chinese 2002，IS875 1987，User defined

　　开敞结构风荷载

　　3、荷载组合

　　荷载工况和组合的数量不限，基于所选规范的自动化设计组合

　　强度和服役组合，用户定义的荷载组合

　　线形相加、包络、绝对值相加、SRSS和同号相加等各种组合方法

安装步骤

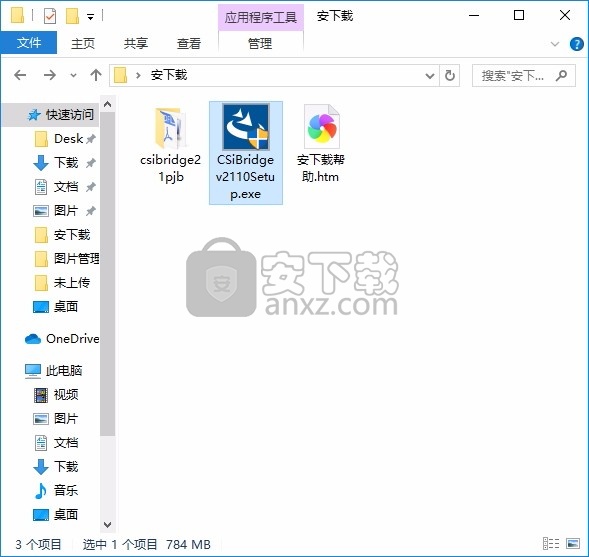

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

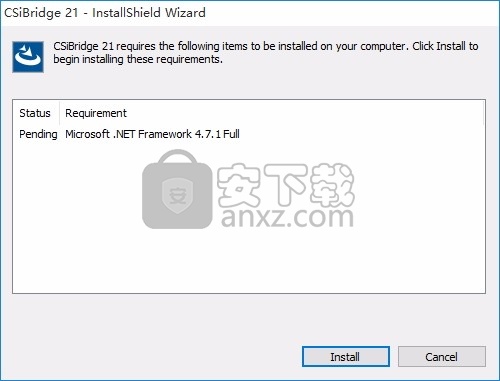

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序环境安装界面，根据提示安装即可

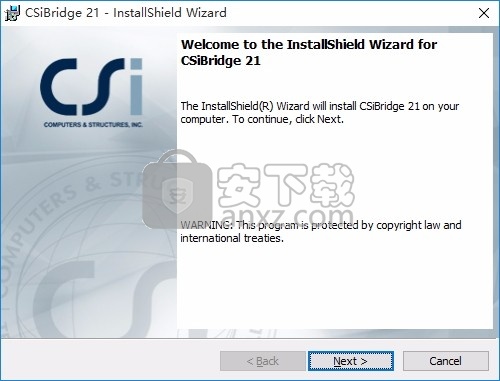

　　3、弹出应用程序安装界面，此时就可以直接点击下一步按钮进行程序安装

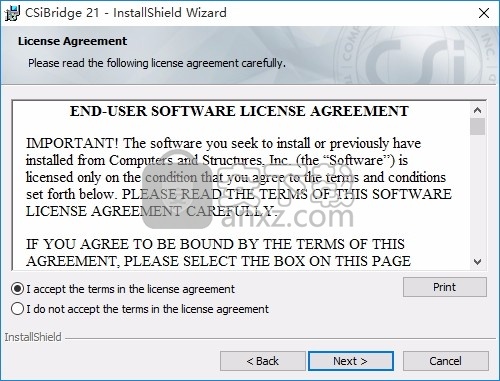

　　4、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

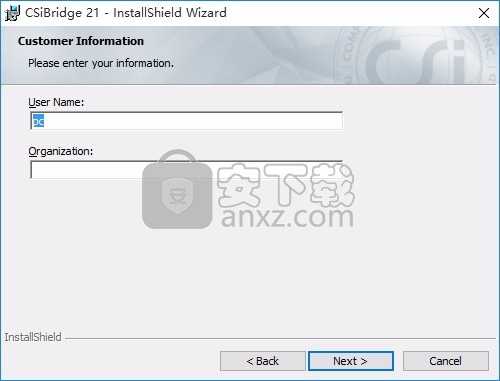

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮

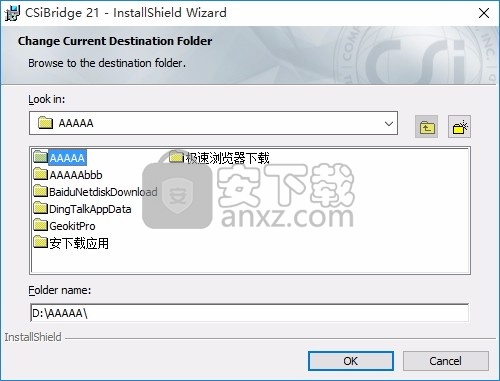

　　6、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

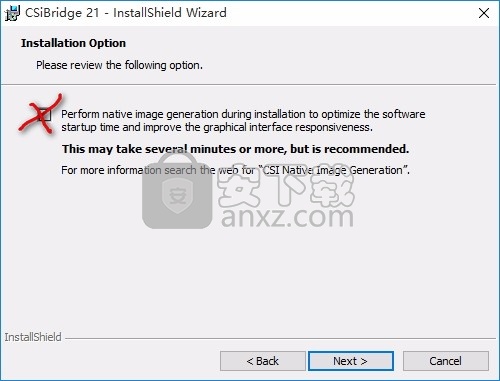

　　7、弹出以下界面，取消图中的勾选，非常重要，然后下一步直接使用鼠标点击下一步按钮

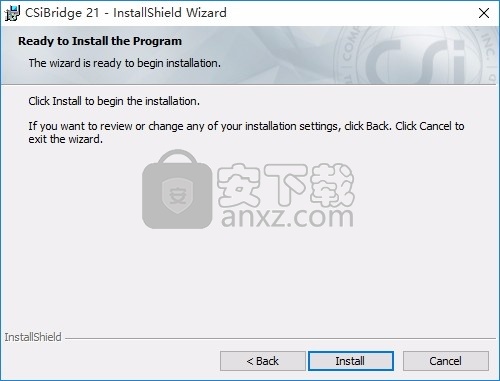

　　8、现在准备安装主程序，点击安装按钮开始安装

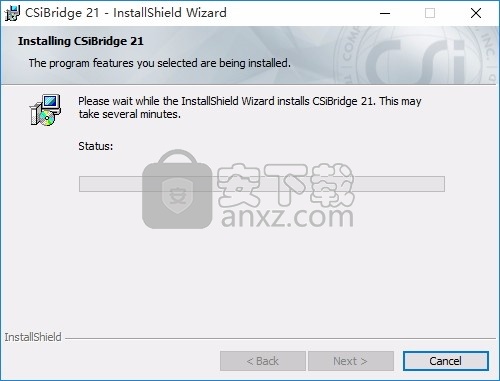

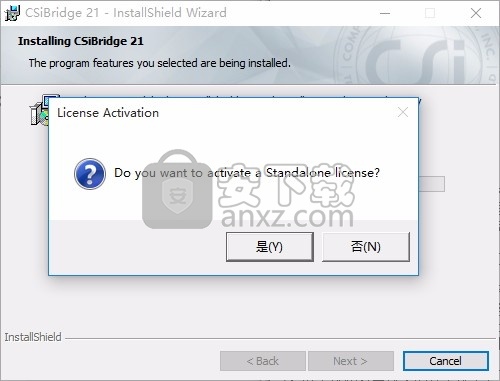

　　9、弹出应用程序安装进度条加载界面，只需要等待加载完成即可(点击 是 按钮 )

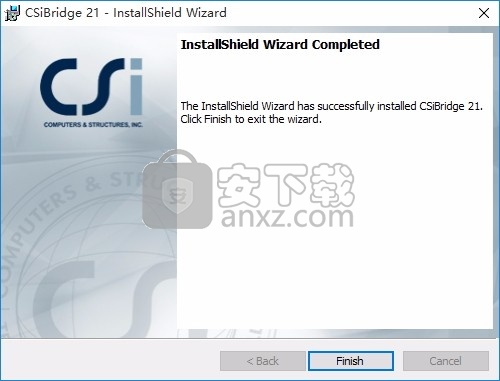

　　10、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可(在弹出这个界面后，点击退出功能按钮即可)

方法

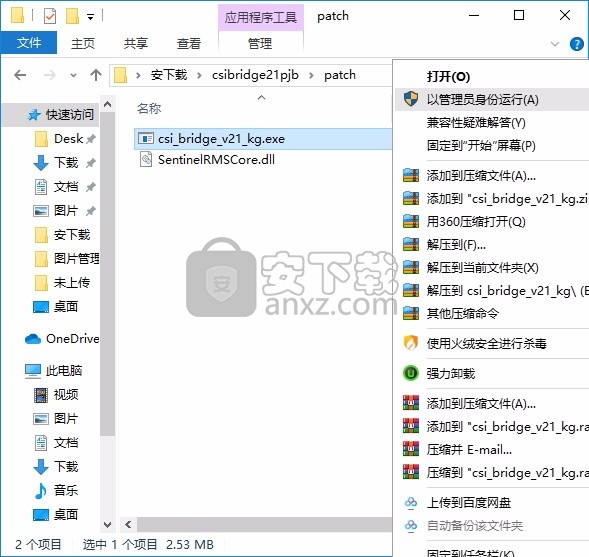

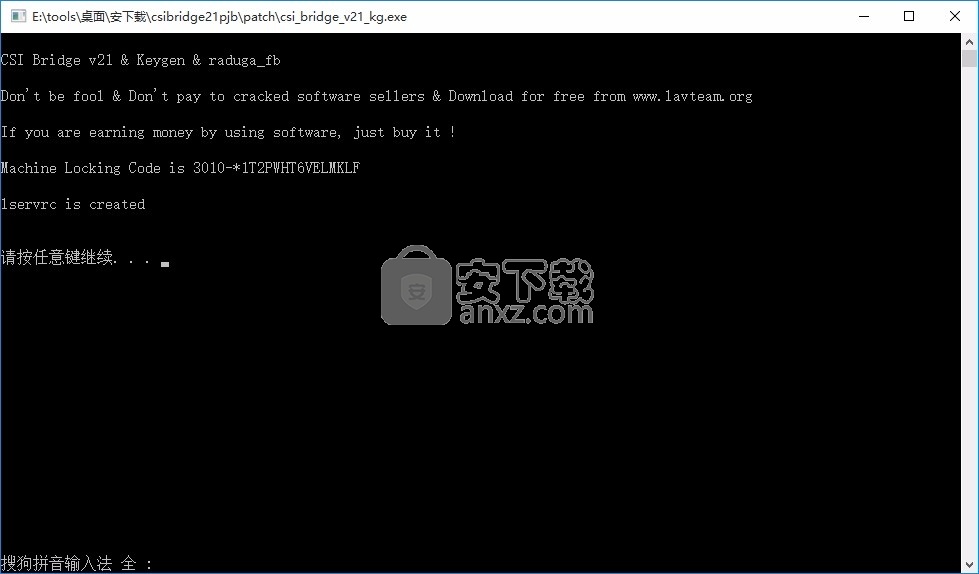

　　1、程序安装完成后，先不要运行程序，打开patch文件夹，以管理员身份运行csi_bridge_v22_kg.exe，会自动在当前目录下生成许可证文件lservrc；

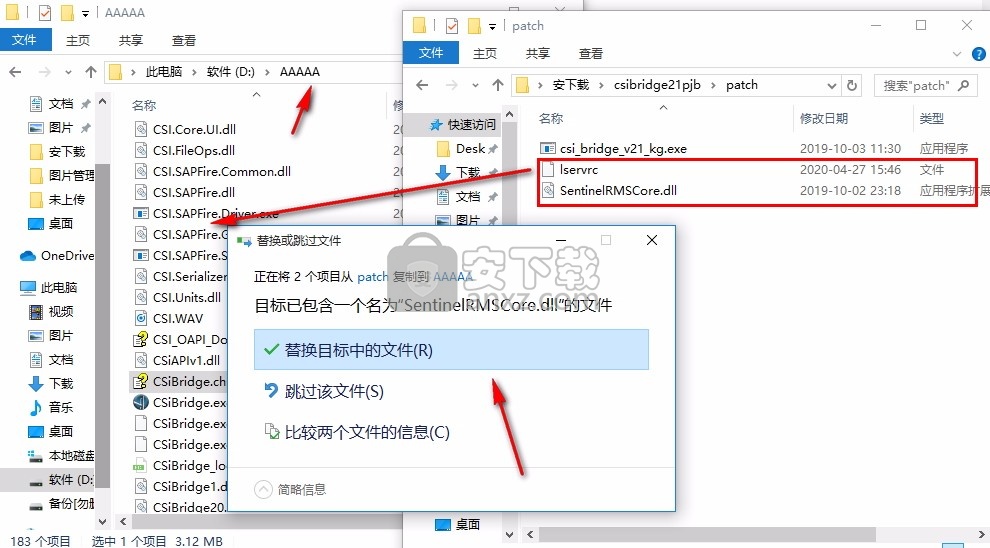

　　2、再将lservrc、SentinelRMSCore.dll都复制到下面的路径中替换文件；

　　默认路径【C:\Program Files\Computers and Structures\CSIBridge 21】

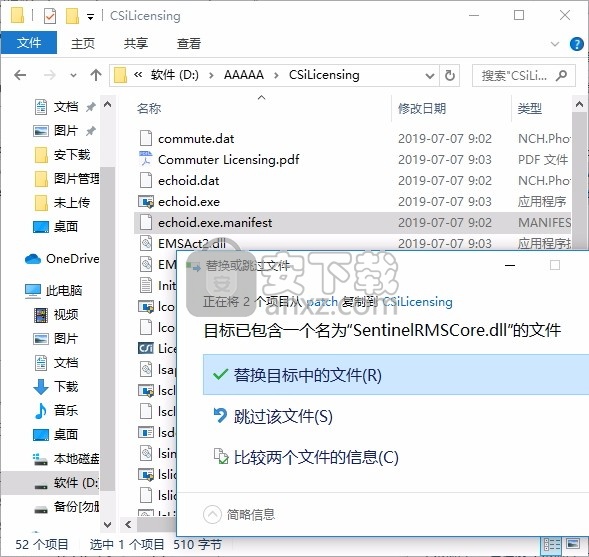

　　默认路径【C:\Program Files\Computers and Structures\CSIBridge 21\CSiLicensing】

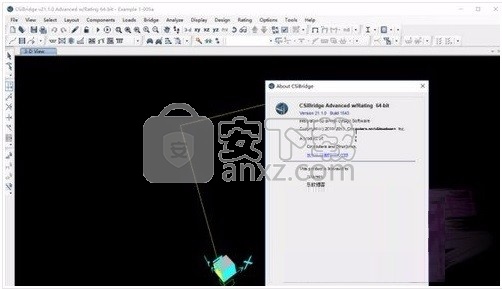

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

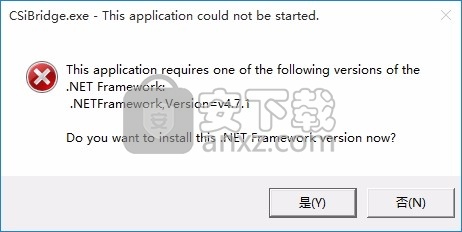

　　4、最后打开CSiBridge 21软件就可以直接使用，需要注意的是这款软件需要NET4.7.1环境才能使用，小编的电脑没有这种环境所以无法打开

使用说明

　　电桥等级

　　CSiBridge中的桥梁评级是根据AASHTO《公路桥梁状态评估以及载荷和阻力因子评级（LRFR）手册》（2003年10月修订）完成的。桥梁额定值手册介绍了该指导文档中使用的算法。本主题简要说明了完成评级过程所需的步骤。

　　定义桥梁的方向和几何形状（即布置线和车道），指定组件（例如，甲板截面，弯曲，桥台），识别载荷（例如，车辆，载荷模式下的静载和桥梁活载，点/线/区域载荷）以及在分析过程中施加载荷的功能;将这些项目放到网桥对象定义中，并更新网桥模型。

　　使用分析>荷载工况>新建命令和分析>桥梁>桥梁响应命令分别指定要在分析中使用的荷载工况和要保存的运动荷载工况结果（即桥梁响应）。

　　使用“分析”>“分析”>“分析选项”命令来指定可用的自由度，然后使用“分析”>“分析”>“运行分析”命令来运行分析。该设计部分基于指定负载和功能的分析结果。

　　使用设计/评级>荷载组合>新建命令或设计/评级>荷载组合>添加默认值命令来指定要设计的荷载模式的组合（即用户指定的荷载组合或默认组合）。在定义了载荷组合之前，无法运行设计请求。上层结构设计手册的第2章（“球形>资源>文档-显示按钮>手册”命令）提供了各种类型的组合及其缩写。

　　使用设计/评级>上部结构设计>首选项命令来验证首选项是可接受的。

　　使用设计/评级>上层建筑设计>设计请求命令来指定检查类型，要设计的结构部分（即桩号范围）和要考虑的载荷（即需求集）。

　　使用设计/评级>上部结构设计>运行超级命令来运行指定的设计请求。

　　使用“设计/额定值>载荷额定值>额定值请求”命令显示“桥梁额定值请求”表单。单击“添加新请求”按钮将显示“桥梁评级请求-上部结构”表单。使用该表格来指定等级类型，要评估的结构部分（即桩号范围）和要考虑的载荷（即需求集）。根据需要，单击“等级参数修改/显示”按钮以显示“上层建筑等级请求参数”表单并调整等级参数值。

　　使用设计/额定>额定载荷>运行额定值命令来运行指定的额定载荷请求。评级请求运行后，将显示“桥梁对象响应显示”表单。使用表单查看结果，或使用“显示表”按钮以可用Microsoft Excel或Access格式打印或导出的表中显示数据。

　　使用“主页”>“显示”中可用的其他显示功能，以表格格式在模型或屏幕上显示分析结果。

　　如果需要，请使用“ Orb”>“ Print”>“ Print Tables”命令以与Word，标准文本编辑器和.html编辑器兼容的表格形式将输入和输出数据打印到文件或打印机中。或使用Orb>报告>报告设置命令和Orb>报告>创建报告命令，以选定的方向，带有封面的方式为选定的对象组生成各种报告格式的输出，包括用户指定的内容，包括用户指定的内容。使用选定的加载方式，载荷工况/组合，输出选项和选定的结果，并与Word，标准文本编辑器和.html编辑器兼容的超链接内容。

　　混凝土框架设计程序

　　以下序列描述了新结构的典型混凝土框架设计过程。请注意，尽管所采取的步骤顺序可能有所不同，但基本过程可能基本相同。

　　注意：应该注意的是，CSiBridge中有两个设计过程：上部结构设计（在“设计/额定值”选项卡上）和构成结构的单个元素的设计（“高级”>“框架设计”命令）。本主题讨论第二个设计过程。

　　使用“高级”>“框架设计”>“混凝土”>“查看/修订首选项”命令来选择混凝土框架设计代码，并查看其他混凝土框架设计首选项，并在必要时进行修改。注意，为所有具体的框架设计首选项提供了默认值，因此没有必要定义任何首选项。但是，请检查首选项，并在必要时进行更改以确保它们可以被接受。

　　创建建筑模型。有关更多信息，请参见建模过程。

　　使用“分析”>“分析”>“运行分析”命令运行建筑物分析。如果需要，可以通过单击屏幕底部状态栏中的“开始动画”按钮，以3-D透视图对变形的形状和模式形状进行动画处理。对壳体结构进行动画处理，以完整的3D透视图显示应力轮廓以及相应的变形形状。在显示模式形状或变形形状时，可以使用显示在屏幕底部的“ +/-”按钮立即更改正在显示的矢量。使用“球体”>“设置”>“其他设置”命令可以关闭（取消选中“声音”复选框）或打开（选中“声音”复选框）与动画关联的声音。

　　如果需要，请使用“高级”>“框架设计”>“混凝土”>“查看/修订覆盖”命令分配混凝土框架覆盖。请注意，在使用此命令之前必须选择框架对象。另请注意，为所有具体框架设计覆盖提供了默认值，因此没有必要定义任何覆盖。但是，请使用此命令查看值，并在必要时更改它们。请注意，可以在运行分析之前或之后分配覆盖。

　　要使用该程序为混凝土框架设计创建的默认载荷组合以外的任何其他设计载荷组合，请单击高级>框架设计>混凝土>选择设计组合命令。请注意，必须已经通过单击“设计/额定值”>“荷载组合”>“展开箭头”命令来创建设计组合。

　　单击高级>框架设计>混凝土>开始结构的设计/检查命令以运行混凝土框架设计。

　　通过执行以下操作之一来查看混凝土框架设计的结果：

　　单击高级>框架设计>混凝土>显示设计信息命令，以显示模型上的设计输入和输出信息。

　　右键单击框架对象，同时在其上显示设计结果，以进入交互式设计模式并交互式设计框架对象。请注意，在此模式下，可以检查和更改覆盖，并立即显示新设计的结果。

　　如果当前未显示设计结果（并且设计已经运行），请单击高级>框架设计>混凝土>交互式混凝土框架设计命令，然后右键单击框架对象以进入该对象的交互式设计模式。

　　使用“ Orb”>“ Print”>“ Print Tables”命令来打印混凝土框架设计数据。如果在使用此命令之前选择了框架对象，则仅打印所选对象的数据。

　　使用“高级”>“框架设计”>“混凝土”>“更改设计节”命令来更改所选框架对象的设计节属性。

　　单击高级>框架设计>混凝土>开始结构的设计/检查命令，以使用新的截面属性重新运行混凝土框架设计。使用项目7中所述的步骤检查结果。

　　使用“分析”>“分析”>“运行分析”命令重新运行建筑物分析。注意，用于分析的截面属性是最后指定的设计截面属性。

　　单击高级>框架设计>混凝土>开始结构的设计/检查命令，以使用新的分析结果和新的截面属性重新运行混凝土框架设计。使用上述步骤查看结果。

　　如果需要，再次使用“高级”>“框架设计”>“混凝土”>“更改设计节”命令来更改所选框架对象的设计节属性。

　　根据需要重复步骤10、11、12和13中的过程。

　　使用“分析”>“分析”>“运行分析”命令重新运行建筑物分析。注意，用于分析的截面属性是最后指定的设计截面属性。

　　单击高级>框架设计>混凝土>开始结构的设计/检查命令，以使用新的截面属性重新运行混凝土框架设计。使用描述步骤检查结果在第7条中列出。

　　单击高级>框架设计>混凝土>验证分析与设计节命令，以验证所有最终设计节与上次使用的分析节相同。

　　如果需要，可使用“ Orb”>“ Print”>“ Print Tables”命令来打印选定的混凝土框架设计结果。另外，使用CSiBridge视频创建选项查看实时视频中的时间历史位移，或使用“自定义报告编写器”为模型生成报告，包括分析和设计结果。

　　注意：必须注意设计是一个迭代过程。原始分析中使用的部分通常与设计过程结束时获得的部分不同。始终使用最终框架截面尺寸运行建筑物分析，然后使用从该分析获得的力进行设计检查。使用“高级”>“框架设计”>“混凝土”>“验证分析与设计节”命令来验证设计节与分析节相同。

　　钢框架设计程序

　　以下是新建筑物可能发生的典型钢框架设计过程。注意，任何特定设计中的步骤顺序可能会有所不同，但基本过程可能基本相同。

　　注意：应该注意的是，CSiBridge中有两个设计过程：上部结构设计（在“设计/额定值”选项卡上）和构成结构的单个元素的设计（“高级”>“框架设计”命令）。本主题讨论第二个设计过程。

　　使用“高级”>“框架设计”>“钢”>“查看/修订首选项”命令来选择钢框架设计代码，并查看其他钢框架设计首选项并在必要时进行修改。注意，所有钢架设计首选项都提供了默认值，因此实际上没有必要定义任何首选项。但是，请检查首选项，并在必要时进行更改以确保它们可以被接受。

　　创建建筑模型。有关更多信息，请参见建模过程。

　　使用“分析”>“分析”>“运行分析”命令运行建筑物分析。如果需要，可以通过单击屏幕底部状态栏中的“开始动画”按钮来为3D透视图中的变形形状和模式形状设置动画。对壳体结构进行动画处理，以完整的3D透视图显示应力轮廓以及相应的变形形状。在显示模式形状或变形形状时，可以使用显示在屏幕底部的“ +/-”按钮立即更改正在显示的矢量。使用“球体”>“设置”>“其他设置”命令可以关闭（取消选中“声音”复选框）或打开（选中“声音”复选框）与动画关联的声音。

　　如果需要，请使用“高级”>“框架设计”>“钢”>“查看/修订覆盖”命令分配钢框架覆盖。请注意，在使用此命令之前必须选择框架元素。另请注意，为所有钢框架设计覆盖提供了默认值，因此实际上没有必要定义任何覆盖。但是，请对其进行审核，并在必要时进行更改以确保它们可以被接受。

　　如果需要，使用“高级”>“框架设计”>“钢”>“选择设计组”命令来指定设计组。请注意，必须已经通过选择对象并单击高级>分配>更多>分配给组命令来创建组。

　　要使用除CSiBridge创建的默认荷载以外的任何设计荷载组合用于钢框架设计，请单击“高级”>“框架设计”>“钢”>“选择设计组合”命令。请注意，必须已经通过单击“设计/额定值”>“荷载组合”>“展开箭头”命令来创建用户指定的设计组合。

　　使用“高级”>“框架设计”>“钢”>“设置位移目标”命令，为各种载荷模式指定横向位移目标。

　　单击高级>框架设计>钢>开始设计/结构检查命令以运行钢框架设计。

　　使用以下方法之一查看钢框架设计结果：

　　单击高级>框架设计>钢>显示设计信息命令以显示模型上的设计信息。

　　右键单击框架元素，同时在其上显示设计结果，以进入交互式设计模式并交互式设计框架元素。请注意，在这种模式下，您可以修改覆盖并立即查看新设计的结果。

　　如果当前未显示设计结果，请单击高级>框架设计>钢>交互式钢框架设计命令，然后右键单击框架元素以进入该元素的交互式设计模式。

　　使用“ Orb”>“ Print”>“ Print Tables”命令来打印钢框架设计数据。如果在使用此命令之前选择了几个框架元素，则仅打印所选元素的数据。

　　使用“高级”>“框架设计”>“钢”>“更改设计截面”命令来更改选定框架元素的设计截面属性。

　　单击高级>框架设计>钢>开始设计/结构检查命令，以使用新的截面属性重新运行钢框架设计。使用上述步骤查看结果。

　　使用“分析”>“分析”>“运行分析”命令重新运行建筑物分析。注意，用于分析的截面属性是最后指定的设计截面属性。

　　单击高级>框架设计>钢>开始结构的设计/检查命令，以使用新的分析结果和新的截面属性重新运行钢框架设计。使用上述步骤查看结果。

　　如果需要，再次使用“高级”>“框架设计”>“钢”>“更改设计截面”命令来更改选定框架元素的设计截面属性。

　　根据需要重复步骤12、13、14和15中的过程。

　　选择所有框架元素，然后单击“高级”>“框架设计”>“钢”>“使自动选择截面为空”命令。这将删除任何自动选择部分选定框架元素的分配（如果它们具有钢框架设计程序）。

　　使用“分析”>“分析”>“运行分析”命令重新运行建筑物分析。注意，用于分析的截面属性是最后指定的设计截面属性。

　　验证横向位移是否在可接受的范围内。

　　单击高级>框架设计>钢>开始设计/结构检查命令，以使用新的截面属性重新运行钢框架设计。使用上述步骤查看结果。

　　单击高级>框架设计>钢>验证分析与设计节命令，以验证所有最终设计节与上次使用的分析节相同。

　　如果需要，可使用“球体”>“打印”>“打印表”命令来打印选定的钢框架设计结果。另外，使用CSiBridge视频创建选项查看实时视频中的时间历史位移。

　　注意：设计是一个迭代过程。用于运行原始分析的部分通常与设计过程结束时使用的部分不同。始终使用最终框架截面尺寸进行建筑分析，然后根据从该分析获得的力进行设计检查。 “高级”>“框架设计”>“钢”>“验证分析与设计节”命令可用于确保设计节与分析节相同。

　　区域对象划分和网格划分

　　使用“高级”>“编辑”>“区域”>“划分区域”命令可以完成对象的划分。使用“高级”>“分配”>“区域”>“自动区域网格”命令完成区域对象的网格化。

　　用于对选定区域对象进行划分和网格化的选项会添加位于对象边缘的点，使用与对象边缘交叉的直线或指定必须位于选定区域对象内的点。本主题描述了区域对象划分/网格化的这些基本类型，如下所示：

　　通过在区域对象的边缘上添加点进行分割/网格化

　　小甜饼切割器使用穿过区域对象的线进行划分/网格划分

　　一般划分/啮合

　　通过在区域对象的边缘上添加点进行划分/网格化

　　注意：通过在区域对象的边缘上添加点进行划分/网格化仅适用于三角形和四边形。

　　考虑下图，该图显示了由点1到4和边A到D定义的区域对象。点5和6在边A上，点7在边B上，点8在边C上。边D没有点。

　　基于区域对象边缘上的点的划分/网格划分会在区域对象相对边缘上添加相等数量的点。因此，在上面的示例中，程序将点9添加到边C，将点10添加到边D，如下图所示。

　　边A和C分别有两个点，边B和D分别有一个点。点9已添加到边C的距点4的相对距离，该距离类似于点5沿着边A的距点1的距离。点10已添加到边D的距点1的相对距离类似于沿点7的边B到点2的距离。

　　通过在区域对象的相对边缘上定义相等数量的点，该程序通过在相对边缘上的点之间绘制线来划分/网格对象，如下图所示。在此示例中，划分/网格划分将原始区域对象分为六个区域对象。

　　可以通过指定要创建的对象/元素的数量，要创建的对象/元素的大小或直接确定指定线与边的交点来实现将点添加到区域对象的边缘。在“高级”>“编辑”>“区域”>“划分区域”和“高级”>“分配”>“区域”>“自动区域网格”主题中描述了特定选项。这些选项通常可以描述如下：

　　沿原始区域对象的两个相邻边缘将网格划分/划分为指定数量的对象/元素：对于此选项，请指定沿对象的两个相邻边缘创建的对象/元素的数量。然后，该程序将点添加到每个边缘，以便可以在边缘上的相对点之间绘制划分/网格线，以创建指定数量的对象/元素。沿边缘的点被认为是等距的。

　　沿区域对象的两个相邻边缘将对象/元素划分/划分为不超过指定大小的对象/元素：对于此选项，请指定沿两个相邻边缘生成的对象/元素的最大长度。然后，程序将基于指定的长度确定要沿每个边缘添加的点数，以实现所需的划分对象/网格元素。沿边缘的点被认为是等距的。

　　根据区域对象边缘上的指定点和由指定线与区域对象边缘的交点确定的点将对象划分/划分为对象/元素：对于此选项，选择区域对象和直线或指向用于分割/啮合。指定的线和点必须位于区域对象的平面内。程序不会扩展指定的行使其与一条边相交；必须将其绘制或定义为与边缘相交。该程序沿所选线的相交点或该线与所选对象的边缘的投影轨迹的交点沿边缘添加点。

　　基于与区域对象交叉的线的Cookie切纸机划分/网格划分

　　考虑下图，该图显示了由点1到4和边A到D定义的区域对象。还显示了位于区域对象平面中的线1，线2和线3。

　　Cookie切割器网格划分使用与选定区域对象的边缘相交的指定线，如下图所示。

　　根据需要，程序沿与线/边相交点相对的边添加点，以生成划分的对象/网格元素。下图显示了在此示例中，程序如何使用线条和投影点进行Cookie剪切，将原始区域对象划分/划分为六个对象/元素。

　　可以使用straig来完成基于与所选区域对象交叉的线的Cookie分割/网格划分线对象或选定点。在“高级”>“编辑”>“区域”>“划分区域”和“高级”>“分配”>“区域”>“自动区域网格”主题中描述了特定选项。这些选项通常可以描述如下：

　　Cookie分割基于直线对象的分割/网格：在这种方法中，直接指定分割/网格线。

　　Cookie切割基于点对象的分割/网格：分割/网格线由指定的点，指定的旋转角度和原始区域对象的局部轴确定。通过每个指定的点定义了两条分割/啮合线。分割/啮合线的方向从原始区域对象局部1和2轴旋转指定角度。当局部3轴指向您时，逆时针旋转为正。

　　一般分度/网格

　　常规的划分/网格选项基于以下三个参数将区域对象划分/合并为四边形元素：

　　指定的最大对象/元素尺寸。

　　位于区域对象平面内和内部的指定点。这些点不能位于区域对象的边缘；他们必须在里面。

　　位于区域对象平面内和内部的指定线。线的端点不能位于区域对象的边缘；他们必须在里面。

　　始终指定最大对象/元素尺寸。区域对象内部的点和线的指定是可选的。考虑下图所示的区域对象，该区域对象的内部标记为A。

　　下图显示了考虑点A的区域对象的一般划分/网格划分并指定了最大对象/元素尺寸的结果，该尺寸大约是该区域对象的边长的四分之一。

　　在“高级”>“编辑”>“区域”>“划分区域”和“高级”>“分配”>“区域”>“自动区域网格”主题中描述了特定选项。
