免费流程图软件(yEd Graph Editor)

 v3.20 免费版
  • 软件大小:82.3 MB
  • 更新日期:2020-05-21 10:18
  • 软件语言:简体中文
  • 软件类别:图像制作
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:82.3 MB 进入评论发表您对该软件的看法?

手机扫描查看

软件介绍人气软件网友评论下载地址

为您推荐:图像制作

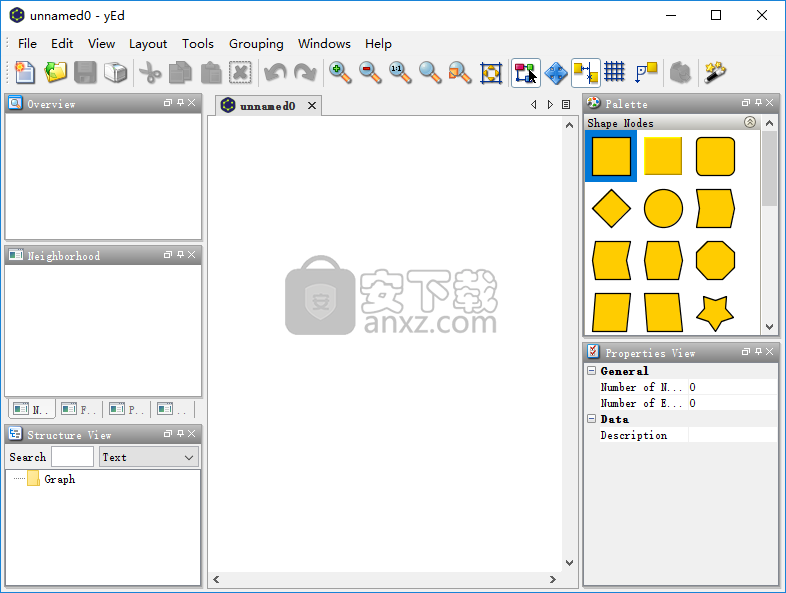

  yEd Graph Editor是功能强大的免费流程图软件,它是一个跨Java的跨平台程序,包含了非常丰富的元素调色板,这些元素可以无缝集成到新图中,您还可以编辑从各种来源导入的现有图形,与此同时,还允许使用详细的元素数据库快速创建和编辑图形,这些元素可以合并/放置在一起以制作新图像或设计。该程序依靠直观和用户友好的界面,将其功能集组织到几个菜单中,并带有一个可访问最常用功能的快速工具栏。大部分GUI保留用于创建图,而侧栏则提供对各种视图的访问,包括元素的后继和属性。

免费流程图软件(yEd Graph Editor)

软件功能

  yEd是一个功能强大的应用程序,可以帮助您制作复杂的图表,并具有自动布局功能,可以自动为大型数据集布置元素。

  内置对象的调色板始终显示在图的右侧,从而在建议类别中提供元素。可以通过拖放将形状节点,现代节点,边缘类型,UML项目,流程图,与计算机网络或人员相关的实体关系和对象添加到当前工作空间中。

  可以从头开始创建图,但是也可以导入各种格式的数据(例如GraphML,Excel电子表格,GML,GEDCOM和XML)。关于导出选项,报价甚至更丰富-诸如PDF,DWF,SVG,HTML,EPS,BMP,JPG,GIF和PNG的格式都可以使用。

  借助自动布局功能,将大大减少您互连元素的工作。该选项利用了复杂的数学算法,该算法将自动排列对象,而无需用户干预。

  总之,如果您每天处理图表,yEd就是您需要的一切。它可以在各种情况下提供帮助,例如在决策项目中以及需要逻辑方案的与开发相关的活动中。

软件特色

  交互式层次结构布局可用于交互式布局层次结构或伪层次结构方案。

  分层布局可用于完美可视化分层或伪分层方案。

  正交布局可以清晰地表示复杂的网络。

  有机布局和智能有机布局可以清晰地表示复杂图,例如ER图,UML图等。

  有机边缘路由器以有机方式重新路由现有工程图中的边缘。

  正交边缘路由器可以正交地重新路由现有工程图中的边缘。

  圆形布局完美地描绘了相互连接的环形和星形拓扑。

  树布局可用于以多种不同方式可视化树状结构。

  树布局算法还可以用于几乎像树的图上。

  可自定义的工作场所可让您根据需要安排工具窗口。

  类似于表格的属性编辑器,您可以轻松配置图形属性。

  国际化:yEd已本地化为英语,德语和部分日语。

  精致的打印预览可让您预览打印结果(对于海报打印特别有用)。

  会话管理:yEd记住并管理您的设置。

  撤消支持。

  大部分功能的键盘快捷键。

  综合帮助系统,

  完全支持YGF文件格式、本机文件格式。

  完全支持基于XML的GraphML文件格式。

  完全支持GML图形文件格式。GML是一种流行的基于文本的图形文件格式。

  完全支持基于XML的GML图形文件格式。这是使用XML语法的GML语言的一种变体。

  导入任意XML文件。必须提供一个XSLT样式表,该样式表将XML输入转换为有效的GraphML。包含用于Ant构建脚本,OWL Web本体语言和其他语言的预定义样式表。

  导出为SVG矢量图形文件格式。

  导出为Windows Meta File(WMF)文件格式。几乎所有Windows应用程序中都使用的矢量图形格式。

  导出为JPG和GIF文件格式。还支持将大图像导出为多个图像和HTML表格。

  导出为BMP(在Windows计算机上)和PNG文件格式。

安装方法

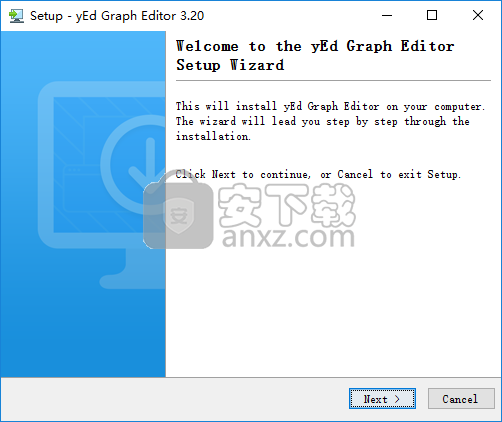

  1、双击安装程序进入yEd Graph Editor安装向导界面,单击【next】。

免费流程图软件(yEd Graph Editor)

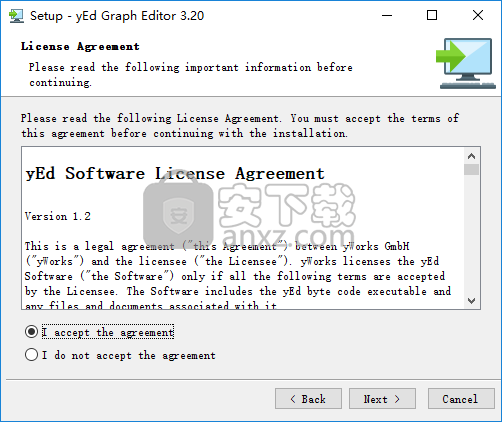

  2、阅读软件许可协议,勾选【I accept the agreement】的选项,然后进入下一步的安装。

免费流程图软件(yEd Graph Editor)

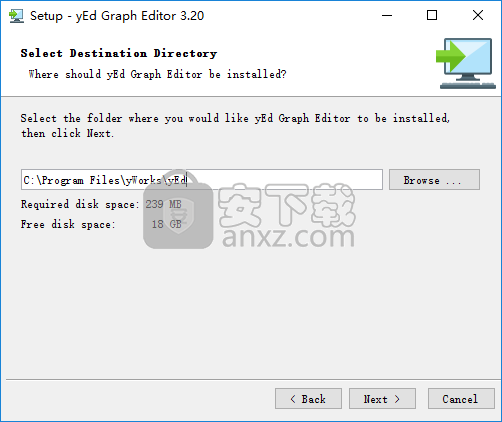

  3、选择目标位置,可以选择默认的C:\Program Files\yWorks\yEd。

免费流程图软件(yEd Graph Editor)

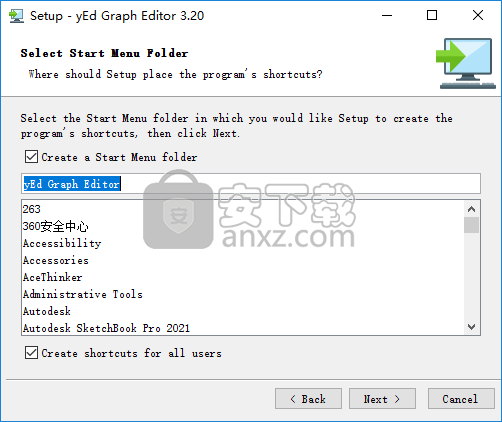

  4、选择开始菜单文件夹,用户可以选择默认的yEd Graph Editor。

免费流程图软件(yEd Graph Editor)

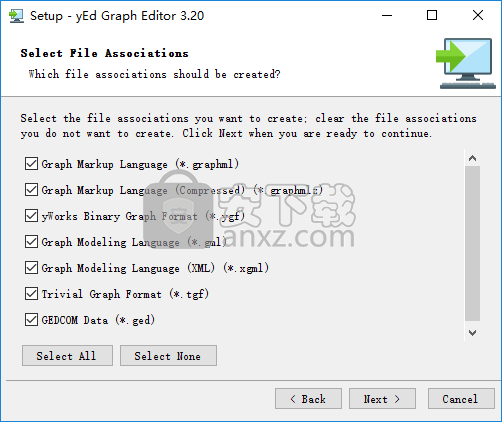

  5、选择关联的文件格式,您可以选择默认勾选,也可以自定义选择。

免费流程图软件(yEd Graph Editor)

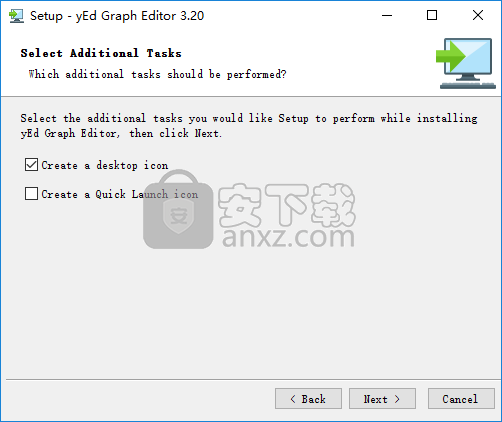

  6、选择附加任务,勾选Create a desktop icon创建桌面快捷图标的选项,然后进入下一步的安装。

免费流程图软件(yEd Graph Editor)

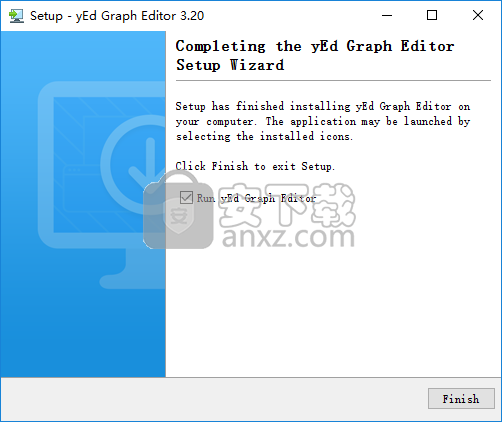

  7、弹出如下的yEd Graph Editor安装成功提示,单击【finish】完成安装。

免费流程图软件(yEd Graph Editor)

使用说明

  布局算法

  yEd提供对强大的布局算法的访问。在可用布局算法的描述中,将简要描述它们。

  工具类

  在可用工具说明中,简要概述了所提供的工具。

  图元素的属性

  图形元素提供了一系列(例如图形)属性;节点和边缘的属性简要描述了它们。

  分组

  yEd最令人兴奋的功能之一就是能够使用图层次结构。分组支持包含有关此主题的更多详细信息。

  自动分组允许根据几个条件之一来计算分组。

  档案格式

  yEd可以从多种不同的文件格式中打开并保存图形。此外,可以以常见的位图和矢量图形格式创建图像。在“文件格式”部分中,将详细介绍受支持的格式。

  Swimlane兰图

  对Swimlane图的支持中说明了分别使用专用泳道节点和表节点创建和使用Swimlane图的支持。

  UML表示法

  UML支持中介绍了创建专用UML节点的信息。

  实体关系图

  在实体关系图中解释了在实体节点中编辑属性名称的过程。

  节点的自定义符号

  yEd允许从各种文件格式导入节点的自定义表示形式。

  将节点转换为标签

  可以将节点转换为标签,反之亦然。

  将自定义属性映射到视觉属性

  自定义属性是用于存储带有图形元素的其他数据的灵活方式。但是,默认情况下,它们在图中不可见。通过“属性映射器”,可以根据其自定义属性更改图中节点和边的可见属性。

  创建图

  图由节点和边组成:表示来自任意应用程序区域的实体的可视元素称为节点,连接两个节点并由此定义它们之间的关系的线称为边。边可以由多个线段组成,这些线段彼此连接,端点到起点;这些连接点称为折弯。所谓的组节点是特殊的节点,它们又可以包含带有节点和边的适当的图结构。组节点中包含的节点也可以连接到组节点外部的节点。

  创建一个节点

  可以通过将任意样本节点表示形式从“调色板”工具窗口拖动到活动的编辑器窗口中(使用鼠标拖动手势)来创建节点。

  此外,如果启用了“在背景单击时创建节点”选项,则可以通过在活动编辑器窗口中单击鼠标(鼠标左键)来创建节点。鼠标单击必须在绘图画布中的空白处进行。如果存在选定的图形元素,则将不会创建任何节点,而是取消选择图形元素。

  创建边缘

  边缘是通过鼠标拖动手势创建的,该手势始于节点(源节点),然后终止于目标节点。 (一旦鼠标光标“离开”源节点的区域,就可以看到边缘。)注意:源节点和目标节点可以相同。

  创建组节点

  可以通过使用“画布”或节点的上下文菜单中的“组”项来创建所谓的组节点。也可以通过使用鼠标拖动手势将样本组节点表示形式从“调色板”工具窗口拖到活动编辑器窗口中来创建组节点。

  将节点添加到组节点/从组节点中删除节点

  可以通过在将节点分别移入组节点或移出组节点时按住SHIFT键将节点添加到组节点或从组节点中删除节点。

  创建在组节点上开始/结束的边缘

  另请参见“创建边缘”。但是,鼠标拖动手势必须在组节点的标签或组节点的边界上分别开始或结束。

  在边缘中创建其他折弯

  边缘上的附加弯曲是通过从边缘开始的鼠标拖动手势创建的。

  中止边缘创造

  可以通过单击鼠标右键或ESC键来中止创建边缘。

  创建带有弯曲的边缘

  边也可以包含多个线段,即它们可以具有折弯。要创建具有多个线段的边,鼠标拖动手势必须在绘图画布内的空白处结束,即必须释放鼠标按钮以创建第一个折弯。随后在节点上进行的每一次简单的鼠标单击(鼠标左键)都会创建一个进一步的弯曲。

  修改图

  选择图元素

  只需单击鼠标(鼠标左键)即可选择单个图形元素。 重要提示:鼠标单击必须在图形元素的视觉表示上进行。

  可以通过使用鼠标拖动手势打开一个选择框来选择多个图形元素,该选择框从绘图画布中的空白处开始。

  删除图元素

  可以使用DELETE键或上下文菜单中的“ Delete”项删除选定的图形元素。

  移动节点和弯曲

  选定的节点和折弯可以通过从任一选定元素处开始的鼠标拖动手势进行移动。

  调整节点大小

  可以通过使用鼠标拖动手势移动其选择指示的八个旋钮之一来调整选定节点的大小。

  自动排版

  布局算法的任务

  布局算法负责图形元素的自动排列。 遵循某些规则,它可以计算节点位置和边缘路径,从而获得清晰且美观的结果。 规则的性质可能千差万别,这就是为什么存在多种布局样式的原因。

  创建图

  要计算图的布局,必须首先有一个图。 可以使用多种方式创建图表,例如

  手动(另请参见“创建图形”),

  从文件加载(请参阅菜单“文件”的“打开...”项),

  使用其中一种工具自动创建图表(请参见菜单“工具”的“创建图表”项)。

  开始布局算法

  菜单“布局”提供了各种功能强大的布局算法,这些算法已使用其默认设置计算出了引人入胜的结果。 注意:并非每种算法都适合每个图形。 例如,默认情况下,树布局算法期望图具有树状结构。

  定义

  上下文菜单

  在工程图画布中按下鼠标右键时,将显示一个上下文菜单。 上下文确定菜单中的项目。 它取决于按下鼠标时选择的图形元素的类型。

  如果未选择任何图形元素,并且在绘图画布中的空白处单击鼠标,则绘图画布将成为上下文。 当未选择任何图形元素并且在图形元素上单击鼠标时,图形元素将成为上下文。 注意:在这种情况下,将自动选择图元素。

  鼠标拖动手势

  简单的鼠标单击(鼠标左键)和鼠标的拖动手势(其中拖动位于鼠标按钮按下和鼠标按钮释放之间)的组合。

  编辑模式

  编辑模式支持图形及其元素的创建,并允许对其进行各种修改。 yEd还提供了导航模式。可以从工具栏和菜单栏中激活这两种模式。 yEd启动时,默认情况下处于编辑模式。

  扩展名

  有3个可选功能会影响“编辑模式”的工作方式:“捕捉线”,“网格”和“正交边”。可以从工具栏和菜单栏打开或关闭它们。下面描述了如果关闭了这些附加功能,则编辑模式的行为。

  使用编辑模式

  此模式允许创建和/或操作在编辑器中显示的图形。可以使用鼠标或键盘执行以下操作:

  创建一个新节点

  可以通过将任意样本节点表示形式从“调色板”工具窗口拖动到活动的编辑器窗口中(使用鼠标拖动手势)来创建节点。也可以通过将图像文件从文件系统拖动到活动编辑器上来创建图像节点。在放置位置创建新节点。此外,如果启用了“在背景单击时创建节点”选项,则可以通过在活动编辑器窗口中单击鼠标(鼠标左键)来创建节点。一个新的默认节点将出现在该位置。鼠标单击必须在绘图画布中的空白处进行。如果存在选定的图形元素,则将不会创建任何节点,而是取消选择图形元素。另请参阅:创建新的组节点,将节点添加到组节点/从组节点中删除节点

  选择和取消选择节点

  单击一个节点以将其选中。选定节点的外观将与未选定节点的外观不同。单击编辑器中未被节点占用的任何位置,以取消选择所有节点。通过从编辑器中未占用的位置开始向左拖动鼠标,将打开一个选择框。通过在周围拖动鼠标,可以更改框的边界。释放鼠标按钮将选择位于选择框中的所有节点。框外的所有对象将被取消选择。在按住SHIFT键的情况下打开选择框,会将选择框节点添加到先前选择的节点集中。如果未选择该节点,则在按住SHIFT键的同时单击该节点将选择该节点。如果已经选择它,则取消选择它。所有其他节点的选择状态保持不变。另请参阅:选择组节点,选择覆盖的元素和内部节点标签

  创造新的优势

  从未选择的起始节点开始向左拖动鼠标。然后在结束节点上释放鼠标按钮。如果没有在节点上释放鼠标,则将在该释放位置插入新边缘的控制点(也称为弯曲)。通过在空闲位置单击鼠标左键可以创建更多折弯。通过在结束节点上单击鼠标左键,将创建带有附加折弯的边。通过单击鼠标右键,将取消边缘或折弯的创建。或者,使用ESC键取消边创建。也可以通过将样本边缘表示从“调色板”工具窗口拖动到活动编辑器窗口中的节点上来创建边缘(使用鼠标拖动手势)。另请参阅:创建连接到组节点的新边缘“正交边缘”

  选择和取消选择边

  左键单击选择一条边。选择一个以上的边缘需要两个步骤:如上所述,首先选择一个边缘,然后在按住SHIFT键的同时打开一个选择框,以向选择中添加更多的边缘。要选择所有边缘,请先选择一个边缘,然后按CTRL-A [Mac OS:Command-A]触发全选操作。要取消选择所有边缘,请在编辑器中单击一个未占用的位置。

  移动节点

  选择要移动的节点。然后在所选节点之一上按下鼠标左键,然后开始拖动鼠标。现在,所选节点将与鼠标光标一起移动。释放鼠标按钮时,节点将停止移动。另请参见:将节点添加到组节点/从组节点中删除节点,正交边,捕捉线

  创建折弯

  开始向左拖动鼠标。这将在该边缘上的按下位置插入一个新的折弯,并将其与鼠标光标一起移动。另请参阅:正交边,捕捉线

  选择和取消选择折弯

  弯曲的选择方式与节点相同。单击折弯或通过打开一个选择框(按住或不按住SHIFT键)来选择多个折弯。要取消选择所有折弯,请在编辑器中单击一个未占用的位置。

  按键绑定和快捷键

  除了在菜单本身中看到的菜单快捷方式之外,还定义了进一步方便的按键绑定,可以直接调用某些操作。

  编辑器快捷键

  光标键

  使用光标键可以更改当前节点选择。从选定节点开始,可以从任一方向将选择“导航”到相邻节点。

  光标键+ ALT

  在按下ALT键的同时使用光标键可以更改当前的边沿选择。从所选边开始,可以将选择沿顺时针或逆时针“导航”到节点周围的相邻边之一。

  概述快捷方式

  光标键

  使用光标键可以移动绘图画布中显示的区域。

  结构视图快捷方式

  如果具有焦点,则可以在“结构视图”的“搜索”字段中使用以下快捷方式。

  退出

  清除搜索字段。

  输入

  在搜索字段中为前缀选择下一个匹配条目。

  鼠标互动

  除了绘图画布中可能出现的“正常”手势外,例如,通过简单的鼠标单击创建节点,还提供了画布功能的直接控制。

  鼠标滚轮缩放

  使用鼠标滚轮可以放大和缩小绘图画布。默认情况下,画布的区域位于当前鼠标位置的中心。

  移动视口(平移)

  可以通过向右拖动鼠标来更改编辑器窗口的当前视口(可见图区域)。视口将跟随鼠标。

  如果切换到“导航模式”,则还可以使用鼠标左键移动视口。

更新日志

  一般:

  Windows安装程序随附的JRE已更新为Java 13.0.2。

  Linux和macOS安装程序随附的JRE已更新为Java 14.0.1。

  新功能:

  添加了新的“通用曲线路由”算法来路由边。

  添加了用于路由边缘的新的通用边缘捆绑算法。

  添加了新的页面排名算法来计算集中度度量。

  改进之处:

  为yEd的“添加标签”操作添加了SHIFT + F2(Windows / Linux)和SHIFT + ENTER(macOS)键盘快捷键。

  改进了其他标签的初始位置。

  Bug修复:

  为布局算法使用的许多设置对话框添加了输入验证,以防止无效值(例如负距离)和后续的算法错误。

  修复了在Java14上运行yEd打开GraphML文件时,标签文本中的附加空白不正确的问题。[Q&A 13283]

  修复了使用多个文档时自定义图形属性名称为“ url”或“ description”的问题。[Q&A 16802]

  修复了“边缘相反:动态”节点标签放置策略的复制粘贴。[Q&A 15869]

  许多错误修正,大小不一。
