Sprint-Layout(PCB设计工具)

　　Sprint-Layout是一款易于使用的PCB设计软件，可为单面，双面甚至多层PCB(印刷电路板)创建布局；该软件随附电路板设计所需的所有功能；该程序内置了一个重要的功能：网格捕获，该网格允许快速准确地放置所有元素，网格捕获始终处于活动状态，并且网格显示在屏幕上，如果当前缩放比例太小而无法以合理的方式在屏幕上显示网格，则网格将不会显示在屏幕上，但是即使如此，网格捕获仍处于活动状态；用户可以随时更改网格的大小，网格大小的更改不会对设计的布局产生任何影响，如果无法到达板上的所需位置，则可以减小网格尺寸；新版本进行了很多更新，现在，用户可以调整所选圆(以及所有其他所选圆)的轨迹宽度，现在，可以单击布局来定义新矩形的起点，并通过按下鼠标按钮将矩形绘制为所需的大小，矩形的轨道宽度与当前轨道宽度相对应；区域是填充区域，在铜层上绘制并连接到某些信号的区域也称为平面，以与轨迹相同的方式绘制区域轮廓，其中轮廓宽度确定区域角的半径；需要的用户可以下载体验

新版功能

　　抗锯齿

　　通过使用抗锯齿技术，大大改善了Sprint-Layout的图形表示。

　　更高的分辨率和准确性

　　Sprint-Layout的分辨率和精度提高了十倍。这也与网格设置和最大缩放系数有关

　　因此，设计非常精细的布局结构没有问题。

　　组件

　　Sprint-Layout现在可以显示和管理组件，包括标识符和值。甚至有一个组件列表。

　　选择+放置数据

　　Sprint-Layout现在能够生成和导出Pick + Place文件。这些文件是SMD板自动组装所必需的。

　　格柏进口

　　Gerber导入的可能性使您可以加载现有的Gerber文件，并将其转换为Sprint-Layout中的就绪布局。

　　多选-同时编辑多个元素

　　使用属性面板，您现在可以同时编辑任意数量的元素。

　　选择器

　　新的选择器是一个强大的工具。

　　使用此工具，您可以找到并选择布局的特定元素，并借助新的multiselect功能同时编辑它们。

　　例如，您可以选择和编辑具有特定形状或钻孔的所有打击垫。

　　自动拍摄模式

　　这种新的捕获模式使放置打击垫或音轨更加容易。

　　只要鼠标靠近捕获点，鼠标就会被捕获到该点，并帮助您精确连接。

　　如果某些连接不在网格中，这将特别有用。

软件特色

　　1、自动填充

　　软件能够自动填充未使用的布局区域

　　2、图像预览功能

　　图像预览可以让您看到隐藏的网格，组件等元素，这有助于你找到通常喜欢错误的反映组件或文本

　　3、测试函数

　　这个函数非常有用的检查你的布局，你可以点击任意位置的布局，

　　Sprint-Layout会发现所有连接布局元素、组件，这使得它很容易检查信号流布局

　　4、连接(橡皮带)

　　在程序的帮助下连接，可以简化路由过程，直橡皮带线是用来表示尚未路由的连接，

　　这可以帮助你不会忽略任何痕迹，橡皮带线也有助于找到合适的位置组件。

　　你可以使用它们在放置组件时来避免越过轨道

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

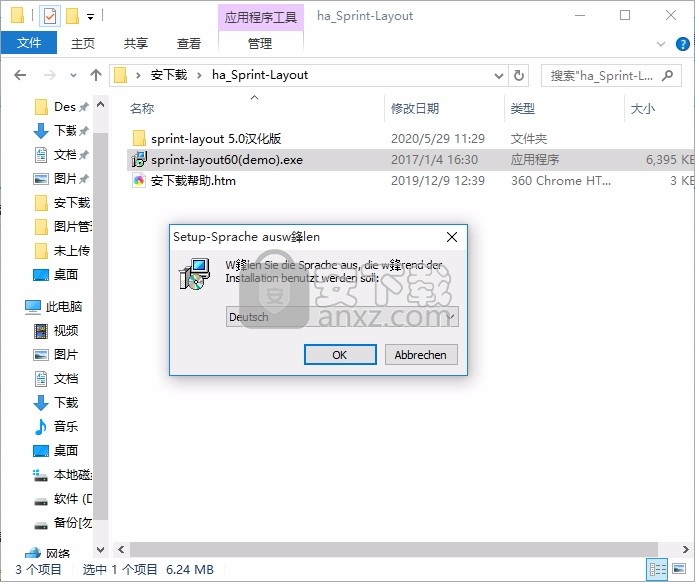

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

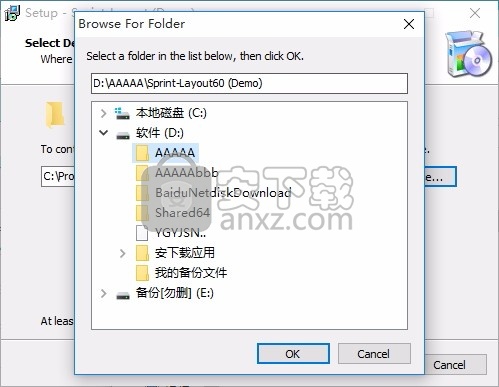

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮

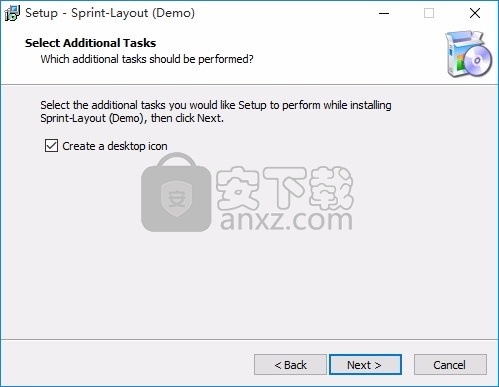

　　6、桌面快捷键的创建可以根据用户的需要进行创建，也可以不创建

　　7、现在准备安装主程序，点击安装按钮开始安装

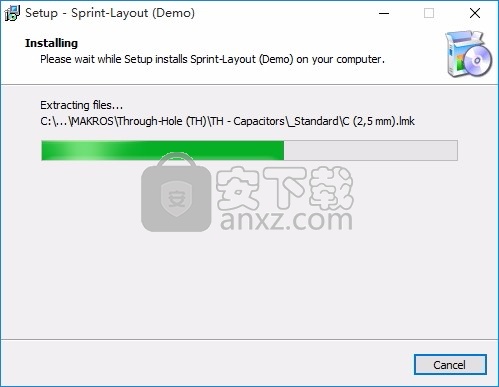

　　8、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

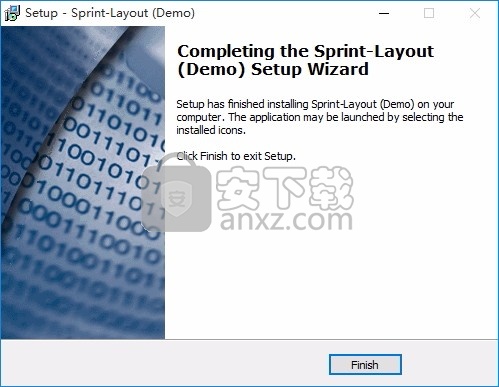

　　9、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

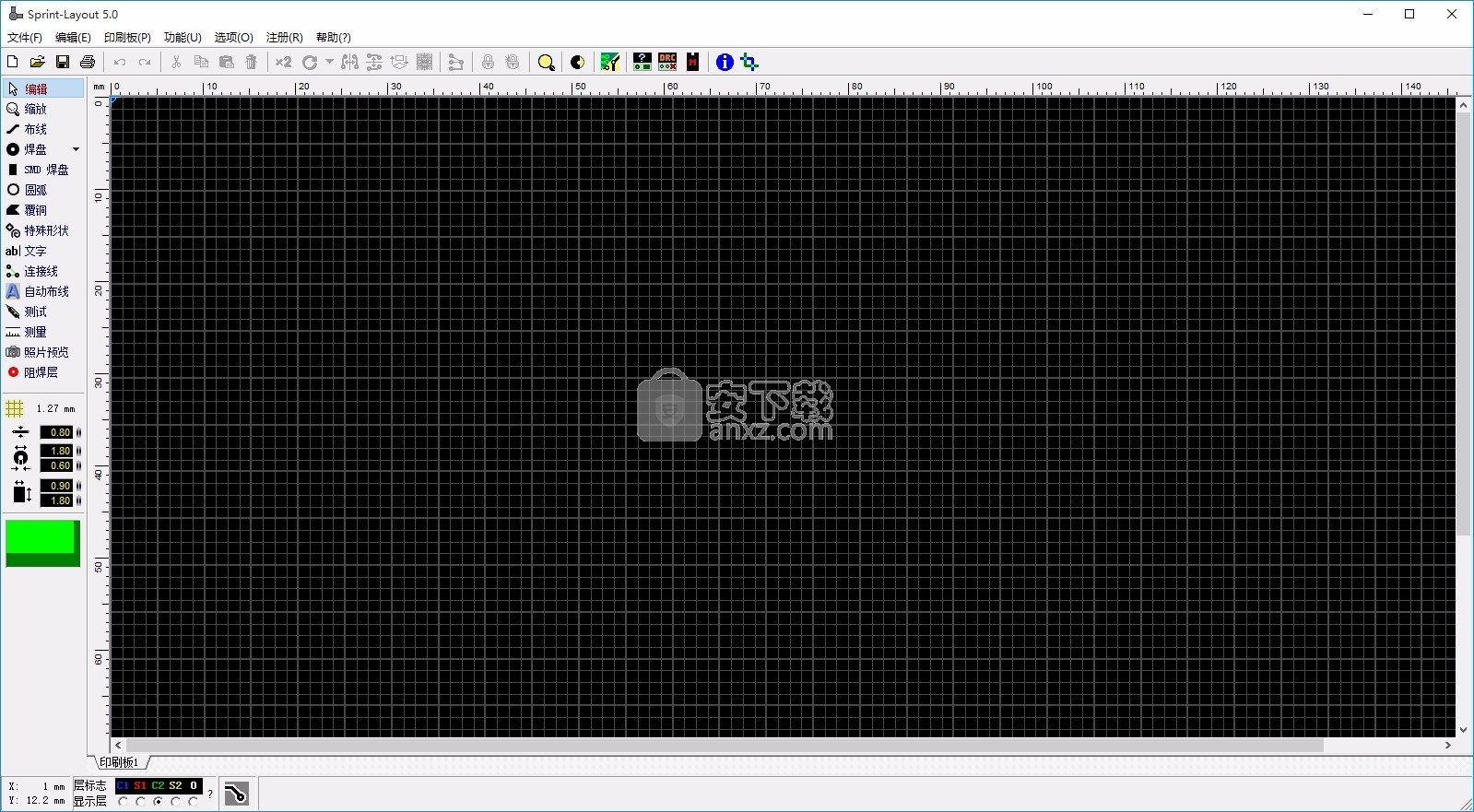

使用说明

　　电路板属性

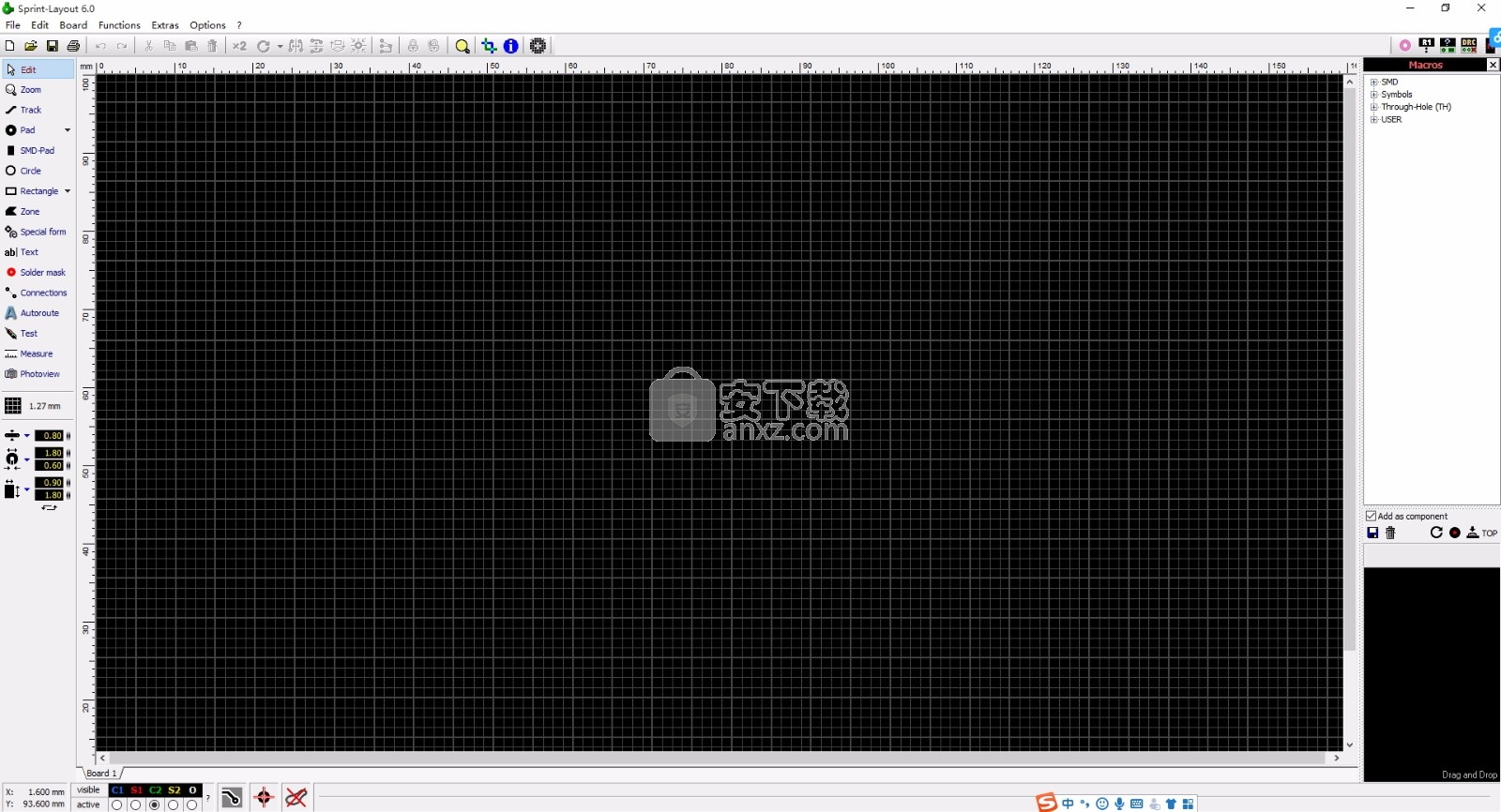

　　从一个新项目开始，第一步是定义电路板的尺寸。

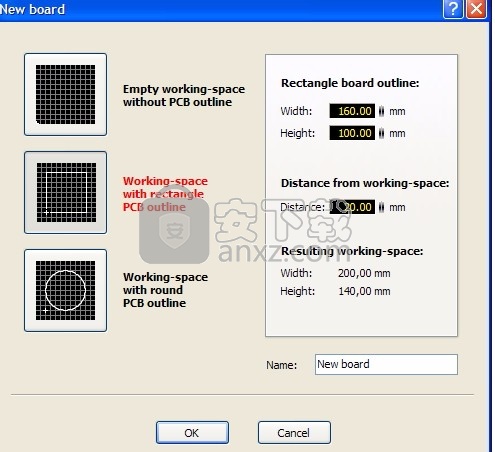

　　从主菜单中选择命令File | File。新...

　　如果要从没有任何特殊电路板轮廓的电路板开始，或者要自己绘制电路板轮廓，请选择第一个选项“不带PCB轮廓的空白工作区”。

　　其他2个选项使您可以在矩形或圆板之间进行选择。电路板轮廓将根据您在轮廓层（O）上的参数自动生成。

　　最终的工作空间不能大于500x500 mm。

　　您可以随时更改这些参数。

　　从主菜单中选择命令Board |。属性...或从选项卡的本地弹出菜单（在工作空间下方）调用命令。

　　属性面板将显示在正确的站点上。

　　您现在可以编辑工作区的大小或板的名称。

　　多层选项提供了两个额外的内层I1和I2，以创建多层PCB。

　　调整网格捕获

　　您可以随时停用网格捕获。

　　在移动或绘制元素时只需按住CTRL键。

　　您可以将网格大小设置为任何您喜欢的值。但是在大多数情况下，将栅格大小设置为默认栅格大小为2.54毫米（1/10英寸）的分隔线是合理的。

　　要调整网格大小，请单击左侧栏中的相应按钮：

　　出现设置网格大小的菜单。

　　顶部的红色条目是英寸格式的默认值。

　　单击“公制网格”以选择公制格式的新网格大小。

　　您也可以定义自己的网格大小。单击用户网格并定义新的网格大小，或从列表中选择先前定义的网格大小。

　　热键...

　　键盘上的键1..9是特殊网格尺寸的热键。您只需单击这些键之一即可更改网格大小。

　　在这里，您可以为这些键定义网格大小：

　　细分

　　默认情况下，每第5条网格线显示得比其他网格线更粗。这通常对方向很有帮助。在此子菜单中，您可以调整或禁用此功能。

　　显示网格

　　使用此选项可以显示或隐藏网格。

　　注意：即使隐藏了网格，网格捕捉仍处于活动状态。

　　层的含义

　　Sprint-Layout最多支持7个不同的层。您可能将一层想象为透明箔。您可以将一层放置在另一层之上，并同时查看所有层。

　　每层都有自己的含义：

　　C1 =铜-顶部

　　S1 =丝印-顶部

　　C2 =铜-底部

　　S2 =丝网印刷底部

　　O =轮廓层，用于PCB的轮廓和可能的切口

　　I1 =铜-内层1（仅在多层板上）

　　I2 =铜-内层2（仅在多层板上）

　　板的顶部和底部分为两层。板上一层铜层用于铜版图，另一层丝网印刷层用于板上的可选丝网印刷。

　　您可以使用轮廓层O绘制电路板轮廓。这可以是简单的矩形，也可以是带有多个切口的复杂形状。只需在O层上使用较细的轨迹或circle.segments绘制轮廓即可。 O层可用于电路板的专业制造。

　　如果您开始设计电路板，请注意以下几点：

　　第1面是电路板的顶部

　　第二面是您董事会的底部

　　始终从顶部开始设计电路板，并仔细查看所有层，好像该电路板是透明的

　　请注意，底部的每个文本或组件都必须镜像（Sprint-Layout将自动为您完成此操作）。

　　所有新的图形元素都将放置在当前活动层上。

　　在Sprint-Layout的下方状态栏中，您始终可以查看或更改活动层：

　　单选按钮选择活动层。

　　您也可以隐藏一个图层。单选按钮上方的按钮C1，S2，C2，S2或O切换图层的可见性。请注意，活动层始终可见。

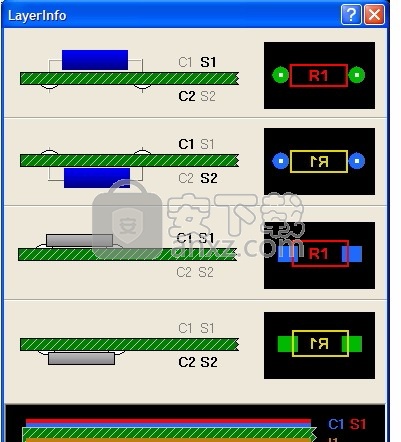

　　通过单击？您可以调用LayerInfo：

　　此摘要说明了层的含义及其颜色。

　　标尺和坐标

　　Sprint-Layout提供了两个重要功能，可以在板上更好地定向：

　　标尺

　　标尺在您的木板的顶部和左侧。标记当前鼠标位置可以更好地定向。

　　您可以将这些标尺的单位从毫米更改为密耳（1密耳= 1/1000英寸）。只需单击标尺顶部/左侧边缘的小按钮即可切换单位。当前单位始终显示在此按钮上。

　　座标

　　坐标显示在以下状态栏中的左侧：

　　这些坐标的单位对应于标尺单位。

　　移动原点

　　通常，原点位于工作空间的底部/左侧。

　　有时有必要移动此原点。如果绘制了板轮廓，则将原点设置为此轮廓的底部/左边缘可能很重要：

　　原点显示为一个小十字。您只需单击它并将其拖动到新位置。

　　与几个板一起工作

　　一个Sprint-Layout文件可以包含多个板。将具有多个板的项目保存到一个文件中可能会很有用。在这种情况下，您仅需一个文件即可访问项目的所有板。

　　每个板在工作区下方都有自己的标签：

　　只需单击选项卡以选择板。

　　您还可以更改这些板的顺序，或从其他Sprint-Layout文件添加新板。

　　右键单击选项卡，可以调用具有以下功能的本地弹出菜单：

　　（您也可以从主菜单板调用这些功能）

　　添加新板...

　　此功能为您的项目添加了一个新的空白板。

　　电路板属性...

　　此功能在右侧显示板的属性面板。在这里，您可以编辑电路板尺寸，电路板名称等。

　　复制板

　　此功能将复制当前所选内容，并将此副本添加到您的项目中。

　　删除木板...

　　此功能从您的项目中删除板。

　　排序板

　　有4种功能可以更改电路板的顺序：

　　将板右移

　　将板左移

　　向右移动板

　　向左移动板

　　从文件导入板...

　　您可以从其他Sprint-Layout文件导入板。这些板将作为新板添加到您的项目中。

　　要从另一个Sprint-Layout文件导入板，请选择Board |从主菜单中的文件导入板。

　　如果您不想从另一个文件中添加所有电路板，只需在导入它们后删除不需要的电路板即可。

　　基本绘图功能

　　Sprint-Layout包含设计电路板所需的所有必需的绘图功能：

　　轨道/线

　　垫，通孔（Vias），钻孔

　　贴片

　　圆/线段

　　长方形

　　区域

　　特殊形式（多边形，螺旋形等）

　　每个绘图功能都有一个绘图模式。您可以在左侧边栏中选择绘图模式。

　　如果要选择，编辑或移动元素，请始终返回到编辑模式。

　　要快速返回到编辑模式，可以在工作空间上单击鼠标右键或按ESC键。

　　您可以在工作空间上单击鼠标右键来调用本地弹出菜单。此菜单使您可以快速舒适地访问许多常用功能。

　　选择

　　绘制某些元素后，您可以随时对其进行编辑。您可以移动，删除，复制或编辑这些元素。如果要编辑元素，则必须首先选择它。如果您仍处于其他绘图模式，请返回编辑模式。现在，只需单击要编辑的元素。该元素会将其颜色更改为洋红色。此颜色始终标识选定的元素。要取消选择所有选定的元素，只需单击一个空白区域。所有选定的元素将立即被取消选择。

　　如果要一次选择更多元素，则可以在所有元素周围画一个框架。只需单击一个空白区域，绘制框架并释放鼠标按钮。将选择位于此框架内部（或部分内部）的所有元素。

　　如果要选择多个单个元素，也可以使用SHIFT键。按住SHIFT键，现在您可以选择一个元素，而不必取消选择以前选择的元素。

　　如果要从组或宏中选择单个元素，只需按住键，然后单击所需的元素。

　　您还可以组合所有这些功能，甚至创建复杂的选择。

　　移动

　　选择要移动的元素。然后单击到所选元素之一，并按住鼠标左键。将元素移动到所需位置，然后释放鼠标按钮以将其放下。

　　您也可以使用键盘的箭头键移动选定的元素。

　　如果必须到达不在网格中的位置，请按住键盘上的键以关闭网格捕获。

　　删除

　　选择要删除的元素。从主菜单的EDIT项或工具栏可以使用DELETE功能。您也可以按键盘上的键或工具栏中的相应按钮，以从布局中删除选定的元素。

　　音轨

　　要绘制铜线，请从左侧边栏中选择相应的模式：

　　如果将鼠标移动到布局，您将在当前轨道宽度的大小中看到一个附加点。这一点定义了新曲目的起点。用鼠标单击以确认起点。从现在开始，鼠标光标上始终会有一个倾斜的轨迹段。现在，只需单击几下鼠标，您就可以绘制轨迹。

　　如果要完成绘图，只需用鼠标右键单击。现在，您可以开始绘制新轨道。如果要退出跟踪模式，只需用鼠标右键再次单击，或按。

　　弯曲模式

　　绘制轨迹时，可以按键更改轨迹的弯曲模式。共有5种弯曲模式，您可以使用键在这些模式之间切换。

　　小费：

　　如果必须到达不在网格中的位置，请按住键盘上的键以关闭网格捕获。

　　当前的轨道宽度显示在模式按钮下方的左侧边栏中：

　　您可以在此处随时更改当前的轨道宽度。

　　始终将宽度“ 0”绘制为设备（屏幕或打印机）支持的最细线。

　　最喜欢的清单

　　对于常用的轨道宽度，有一个收藏夹列表可用。用鼠标单击编辑字段左侧的符号：

　　将会出现一个菜单，您只需单击一下即可访问自己喜欢的轨道宽度：

　　如果当前值不在列表中，则可以使用“ +”选项将其添加到列表中。

　　如果当前值已在列表中，则会标记该条目。

　　您可以使用“删除”选项删除不需要的条目。

　　修改现有曲目

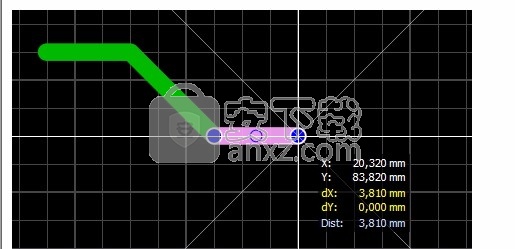

　　要修改现有轨道，请选择轨道：

　　轨迹的节点将被绘制为实心蓝点。您可以单击一个节点并将其拖动到新位置。

　　虚拟节点

　　这些节点位于每个音轨段的中间。只需将它们拖动到新位置即可创建新节点。这简化了音轨的编辑。

　　如果在节点上单击鼠标右键，将显示一个本地弹出菜单，您可以使用该菜单删除该节点，将该节点调整为网格或将轨道分为2个单独的轨道。

　　每当选择轨道时，该轨道的宽度就会显示在“轨道宽度”字段中：

　　现在，您可以调整选定轨道（以及所有其他选定轨道）的宽度。

　　只要选择了轨道，宽度输入字段就会显示为红色。这表明此值的任何更改现在都将导致布局上的更改。

　　焊盘，通孔和钻孔

　　要放置一个打击垫，请从左侧边栏中选择相应的模式：

　　Sprint Layout为打击垫提供了几种形状。当前形状显示在按钮上。要选择其他形状，请单击键盘按钮右侧的箭头按钮。

　　如果选择选项THROUGHPAD，则焊盘将自动出现在电路板的两侧（在多层板上，它们也会出现在内层I1和I2上）。这些打击垫（Vias）用不同的颜色表示。

　　选择了打击垫模式时，将鼠标光标移动到板上。每次单击都会在布局中添加一个填充。

　　可以通过按鼠标右键（或）来中止pad模式。

　　3种不同的护垫

　　注意：

　　焊盘的钻孔始终不含铜，您的锡不能与任何其他元素重叠。因此，您可以在现有的打击垫上绘制轨迹，但钻孔仍为空白。

　　小费：

　　如果必须到达不在网格中的位置，请按住键盘上的键以关闭网格捕获。

　　垫和钻孔的当前大小显示在模式按钮下方的左侧栏中：

　　您可以在此处随时更改当前值。

　　最喜欢的清单

　　对于常用的打击垫尺寸，有可用的收藏夹列表。用鼠标单击编辑字段左侧的符号：

　　将会出现一个菜单，您只需单击一下即可访问自己喜欢的便签尺寸：

　　如果当前值不在列表中，则可以使用“ +”选项将其添加到列表中。

　　如果当前值已在列表中，则会标记该条目。

　　您可以使用“删除”选项删除不需要的条目。

　　修改现有的打击垫

　　要修改现有的打击垫，请选择该打击垫。

　　每当您选择一个打击垫时，打击垫的大小就会显示在左侧边栏中。打击垫形状也显示在打击垫模式按钮上：

　　您现在可以为垫选择其他形状，或者调整垫的大小或钻孔。如果选择了多个打击垫，则将对所有选定的打击垫进行更改。

　　每当您选择一个打击垫时，打击垫尺寸字段将以红色显示。这表明对这些值的任何更改都会立即更改您的布局。

　　如果可以看到属性面板，则可以在此处编辑面板：

　　纯钻

　　纯钻孔是没有铜环的简单孔。这些钻孔通常用于将组件安装在板上。将垫的内径和外径设置为相同的值，以创建没有铜的钻孔。此类钻孔用叉号清楚地标出。

　　槽垫（通孔）

　　槽垫（也称为过孔）是自动出现在电路板两侧的垫。槽垫用于连接板两侧的走线。槽垫用特殊颜色指示。

　　如果要放置穿孔板，请从焊盘形状按钮的弹出菜单中选择选项“穿孔板”。通过填充板绘图和编辑与编辑普通填充板完全相同。

　　您也可以选择一个现有的焊盘，然后在属性面板中更改“贯通焊盘”选项。

　　您可以随时将一个简单的焊盘更改为贯通焊盘，反之亦然。只需选择打击垫并按键即可。

　　导热垫

　　仅当该层具有自动接地层时，选项“热垫”才可用。散热垫看起来像这样：

　　导热垫更容易焊接，因为它们没有完全被铜包围。

　　导热垫还有更多属性：

　　您可以更改将导热垫连接到接地层的小轨道的宽度和位置。

　　如果导热垫也是通孔（通孔），则可以为分离的每一层更改这些小轨迹的位置。为此，选择选项单独图层。位置设置现在仅对当前活动图层有效。因此，您将不得不更改活动层，以编辑每个层的位置。
