Tekla Structures Design Suite 2020(钢结构详图设计软件)

　　Tekla Structures Design Suite 2020是一款专为建筑行业而打造的设计分析软件，主要用于钢结构与混凝土结构的设计、建模与分析，其具备了简单直观的用户界面，并为您提供了导入模型数据、与Trimble Connect合作、导出到Trimble应用程序、导出到其他应用程序或从其他应用程序导入、一阶线性、一阶非线性、一阶模态、一阶分析、二阶线性、二阶非线性、二阶屈曲、二阶分析、创建模型、编辑模型、验证模型、应用加载、管理工况/组/组合/包络和模式等多种强大的功能，为用户带来全面的解决方案，有需要的朋友赶紧下载吧！

软件功能

　　一、建模：

　　1、一个产品，一个接口，一个模型

　　从方案设计一直到详细设计，单一的模式将覆盖所有的结构分析和设计的要求，包括重力和横向系统。与Tekla Structural Designer并无附加模块将购买，你就不会浪费时间了多个软件包之间切换，以实现自己的最终设计方案。

　　2、一种革命性的方法

　　不同于传统的分析软件，与Tekla Structural Designer，你可以创建包含所有完全自动化的设计和管理项目变更所需的智能物理，信息丰富的机型。实现更快的设计时间，并最大限度地提高盈利能力。

　　3、无缝集成BIM

　　因为你正在创建一个单个数据集的单一模式，BIM整合顺利和有效。无缝协作，即时评估变化的影响，并提供更优化的解决方案，以你的客户。

　　二、加载和分析：

　　1、自动化的风荷载

　　全面建设风荷载自动计算并应用到你的模型，节省您的时间在这长篇大论和复杂的任务。而且也没有必要担心所有的设计规范要求的其他横向荷载，因为Tekla的结构设计师需要照顾这些你。

　　2、独特的分析

　　Tekla的结构设计自动生成的物理模型的基本和高度复杂的分析模型，让您专注于设计。无论模型的大小和复杂性，软件的功能强大的分析引擎和许多独特的功能，将节省您的时间准确地预测建筑的设计力量和整体性能。

　　3、有限元

　　该软件集成了一个十分强大的有限元（FE）引擎。无论你正在考虑一个不规则的混凝土平板的开口，或一个复杂的心墙系统，你可以利用全自动化FE网格工具和快如闪电的分析，探讨他们的行为。

　　4、完全透明

　　回顾分析数据是非常重要的。尽管被完全自动化，Tekla的结构设计提供完全透明的分析结果，所以你可以调查设计力量，探索变形和查看所有的计算，让您完全放心的设计成果。

　　三、结构设计：

　　1、全自动

　　优化多材料的建筑物，在钢或钢筋混凝土，在一小部分时间。 Tekla的结构设计，包括需要提供一个完全自动化的设计，您所选择的建筑规范的所有关键信息。无论复杂性，可以设计所有成员，并考虑整体的三维建筑设计在一个无缝的过程。

　　Tekla的独特的方法相结合的分析和设计意味着你将不再需要花时间处理分析数据。这种集成方法，您还可以有效地管理变更，并提供快速的响应时间，以你的客户。

　　2、高效的钢筋混凝土设计

　　该软件将立即实现的梁，柱，楼板，平板和墙壁内的所有螺纹钢的优化设计。一旦设计，为整个建筑都是自动生成详细的配筋图纸和准确的材料数量，这意味着你可以在设计过程的早期提供性价比的选择。

　　3、优化的钢结构设计

　　TEKLA结构设计将自动设计所有的钢结构，根据工程师的具体要求。这包括组合梁，柱，美托梁，桁架，支撑和镀部分的详细设计和优化。最大限度地提高您的工作效率，实现了优化设计，在触摸一个按钮。

　　4、比较设计方案

　　它只需几分钟，创造了一系列的替代方案，并建立你的客户最符合成本效益的解决方案。你可以变得更有竞争力，更有效地进行出价以最小的努力。

软件特色

　　一、文档：

　　1、专业输出

　　这是很容易沟通的设计，因为Tekla的结构设计自动生成准确和详细的文档，包括计算报告，材料与起飞和图纸。加固图纸整个建筑或钢的估算吨位，在触摸一个按钮，所有可用的。

　　2、实时信息

　　因为单一的模式包含了所有的设计信息，您可以生成文件，并在项目的任何阶段作出明智的决定，开始在非常早期的方案设计。计算报告直接链接到模型中，因此它们会自动更新。这意味着你可以管理的变化瞬间，不再需要手动生成时发生的变化的新报告。

　　3、导出选项范围

　　无论您想提供束反应或支撑力量承包商或准备提交计算报告，Tekla的结构设计，可以将数据导出到各种格式的文件。加强沟通，减少错误的风险。

　　二、BIM整合：

　　1、使用BIM概念来设计

　　Tekla Structural Designer已专门开发，以帮助设计工程师最大限度地与其他项目的各方，包括技术人员，制造商和建筑师合作。其独特的功能，使您能够使用Tekla Structures和的Autodesk Revit无缝集成的物理设计模型，并往返不影响关键设计数据。

　　2、智能同步

　　总的灵活性，并节省宝贵的设计和绘图时，该模型可以在Tekla Structural Designer，或者在Tekla结构或Autodesk Revit中开始新生活。

安装方法

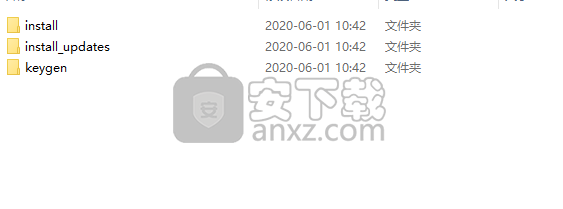

　　1、下载并解压Tekla Structures Design Suite 2020安装包，得到如下的三个文件夹。

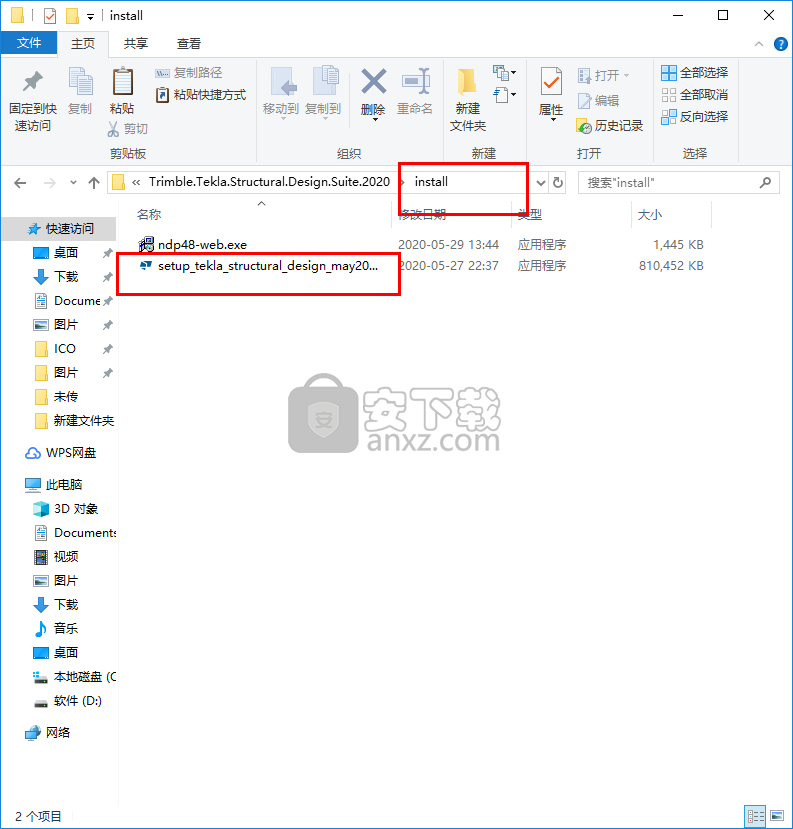

　　2、打开“install”文件夹，双击“setup_tekla_structural_design_may2020.exe”开始安装主程序。

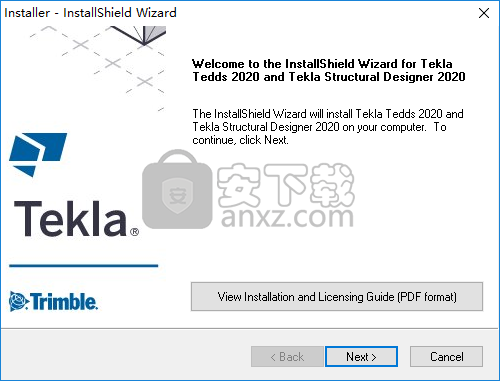

　　3、随即进入Tekla Structures Design Suite 2020安装向导，单击【next】按钮。

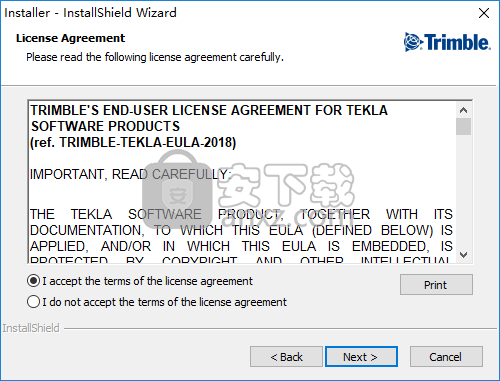

　　4、阅读许可协议，勾选【I accept the terms of the license agreement】的选项，然后进入下一步的安装。

　　5、选择用户类型，用户可以选择【I Have already purchased】的选项。

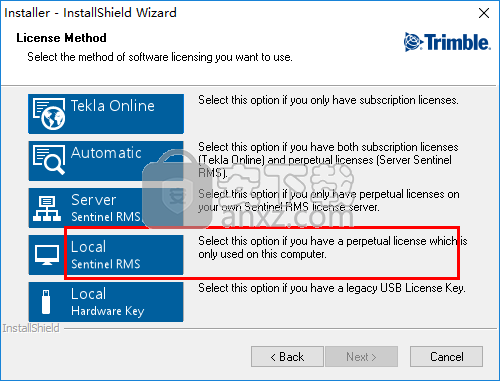

　　6、选择许可类型，这里选择【Local(Sentinel RMS)】。

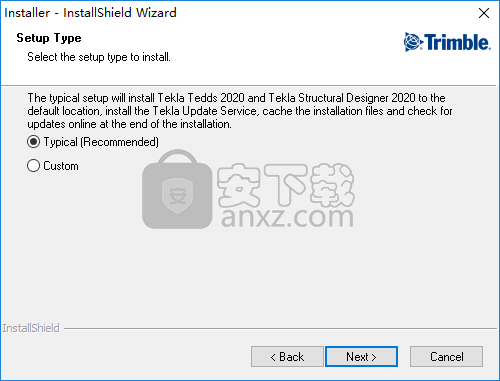

　　7、选择安装类型，这里可以选择默认的典型安装，也可以自定义安装。

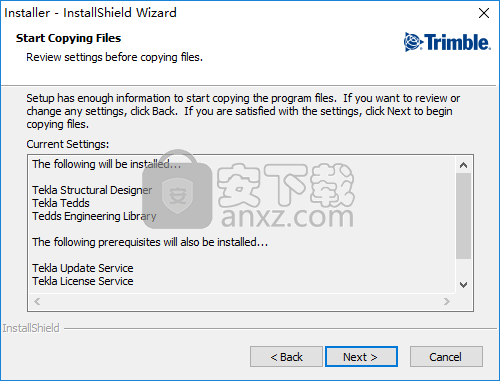

　　8、准备安装，点击【next】按钮即可开始进行安装。

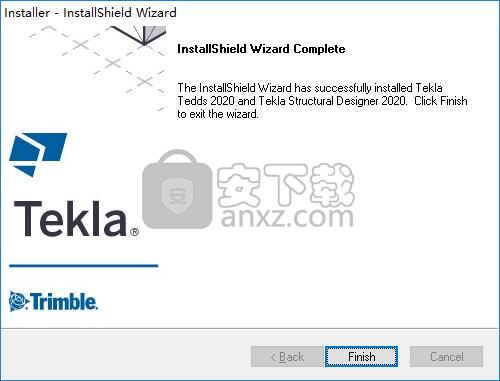

　　9、弹出如下的Tekla Structures Design Suite 2020安装成功的提示，点击【finish】结束安装。

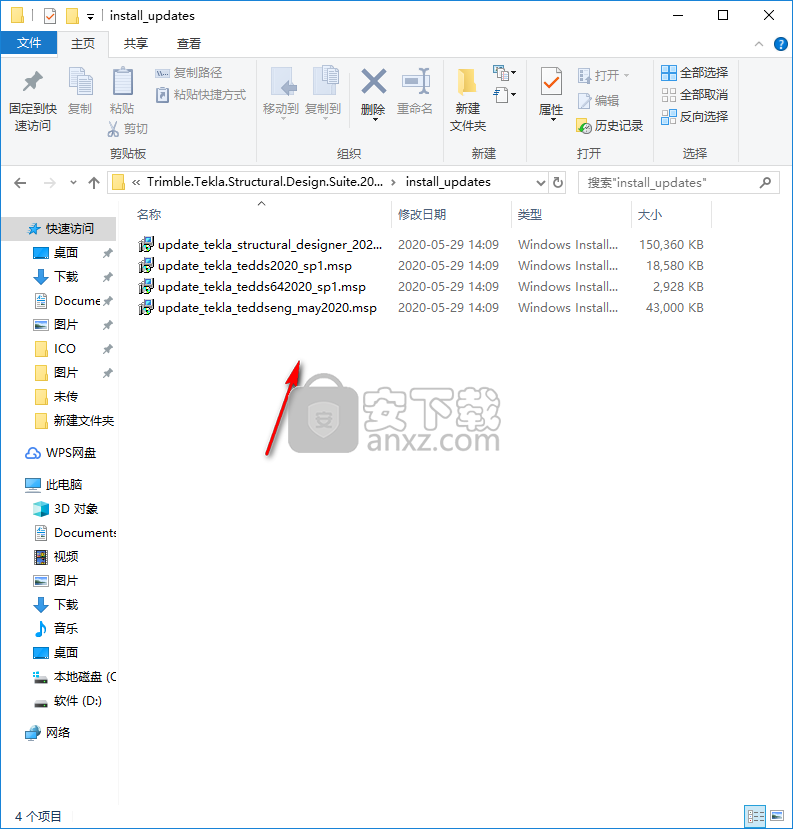

　　10、打开“install_updates”文件夹，依次安装各个升级补丁。

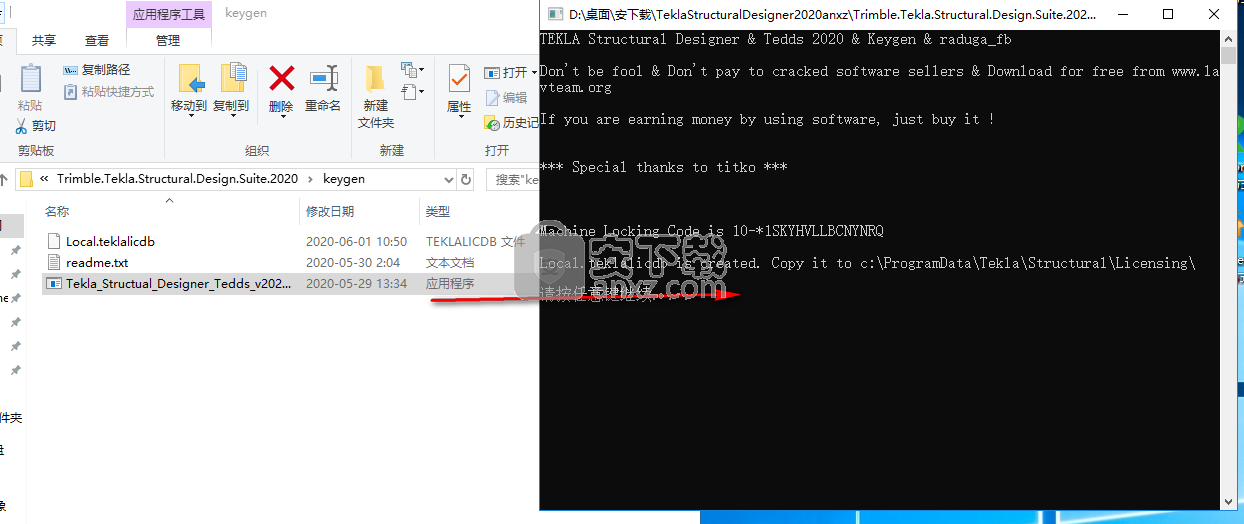

　　11、打开“keygen”文件夹，运行“Tekla_Structual_Designer_Tedds_v2020_kg.exe”，按任意键继续。

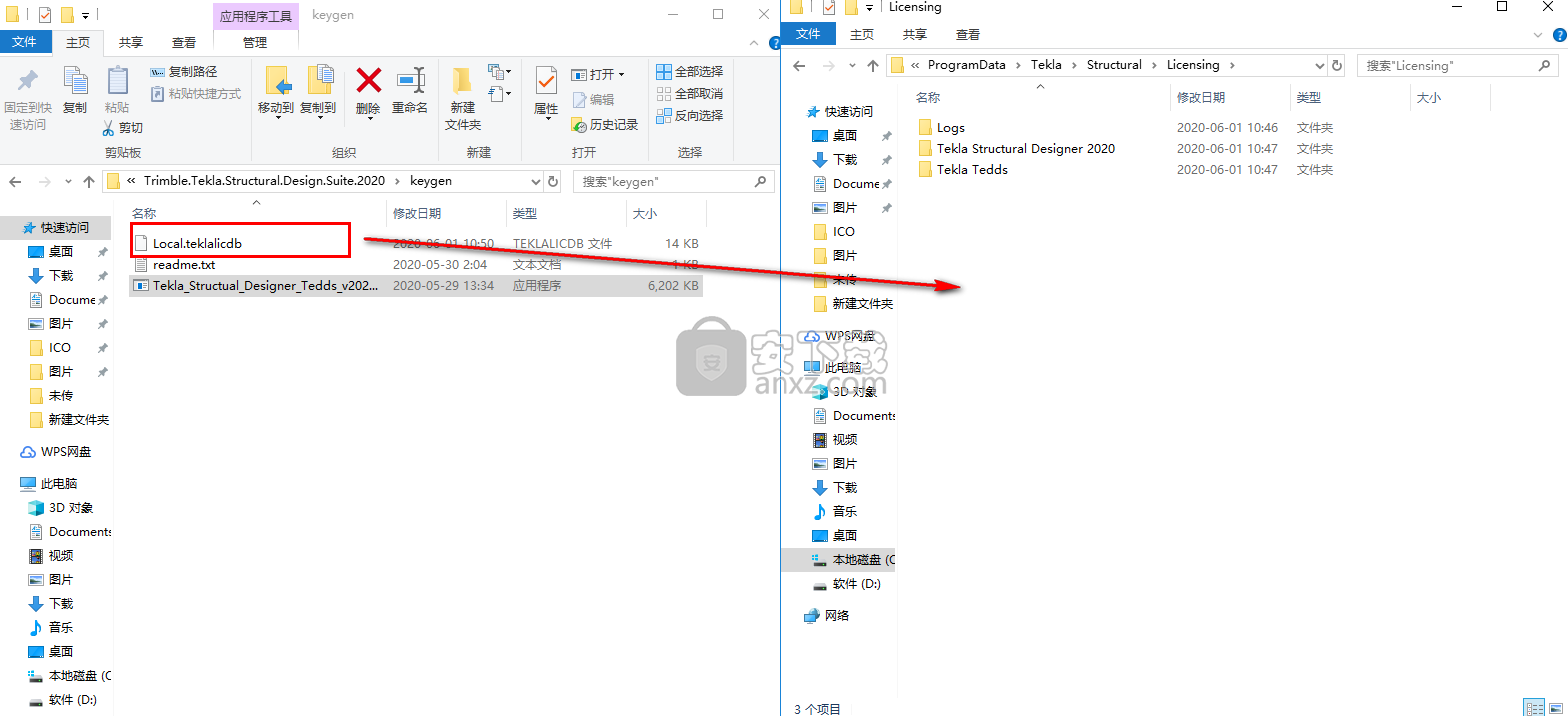

　　12、将生成的许可文件“Local.teklalicdb”复制到软件许可目录，默认路径为C:\ProgramData\Tekla\Structural\Licensing。

　　13、运行Tekla Structures Design Suite 2020安即可开始进行使用。

使用说明

　　选择您要设置的国家

　　1.通过从Windows“开始”菜单中选择它或双击桌面图标来启动Tekla Structural Designer。

　　出现一个对话框，您可以在其中选择设置。

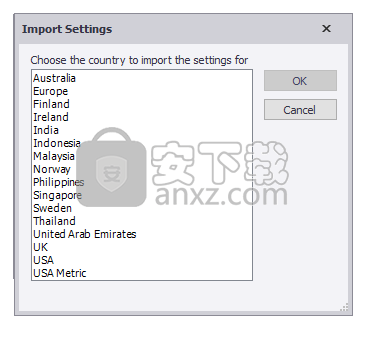

　　2.选择一个适合您项目所在地区的国家/地区。

　　3.单击“确定”。将显示Tekla Structural Designer界面，其中包含为所选国家/地区配置的设置。

　　检查或更改设置

　　您可以随时检查或更改应用于新项目的设置。

　　1.在主页功能区上，单击“设置”。“设置”对话框打开，显示为所选设置集配置的设置。

　　2.根据需要更改设置。

　　注意：您所做的任何更改仅适用于新项目，现有项目不受影响。

　　开始一个新项目

　　1.在主页工具栏上，单击“新建”。

　　注意：熟悉该程序后，某些用户可能更喜欢设置模板以用作新项目的基础-尤其是在项目之间存在很多共性时。

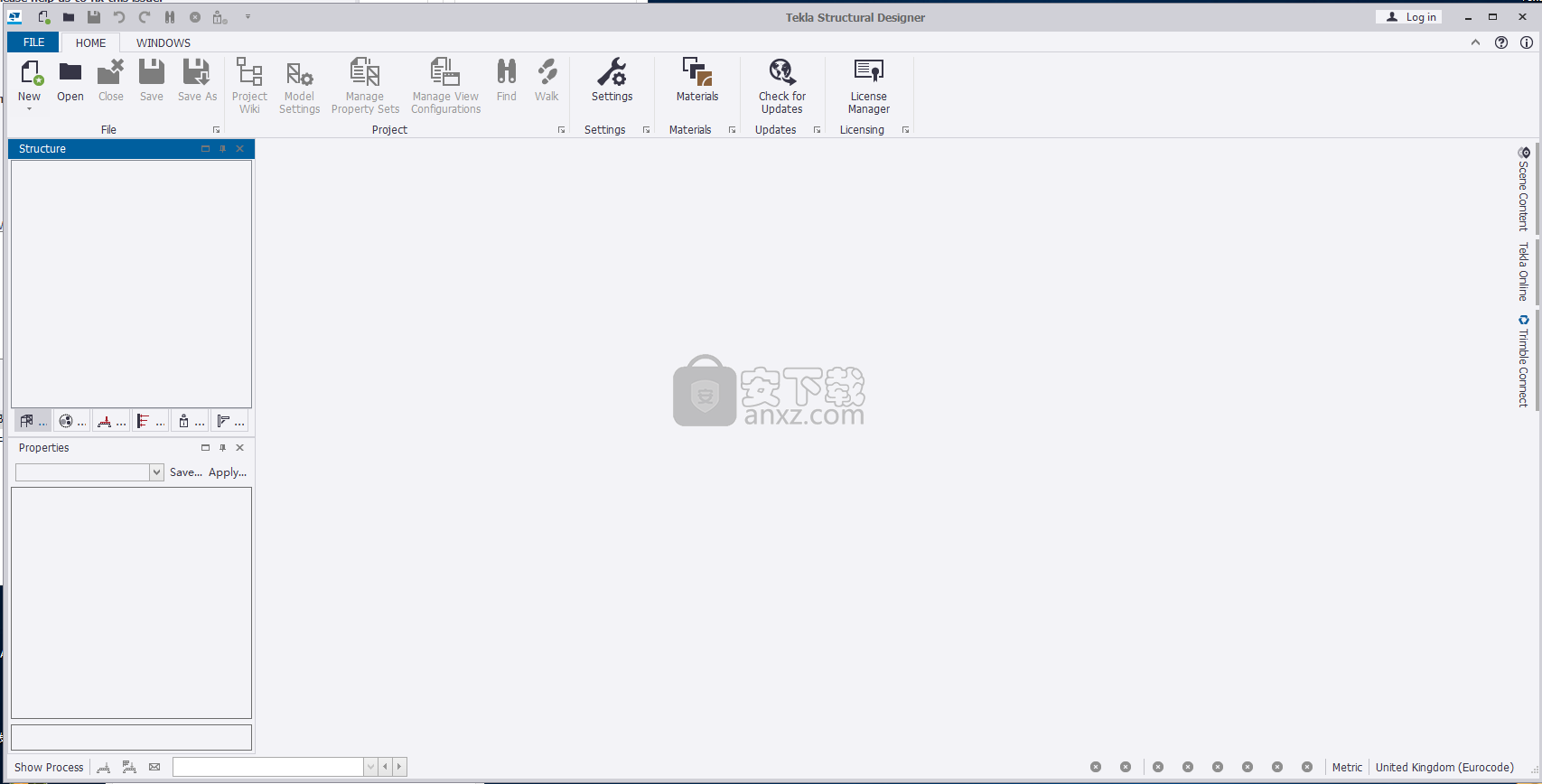

　　您的新项目将打开，您将看到：

　　•两个场景视图：结构3D和圣基（基）2D

　　•选项卡式项目工作区

　　•属性窗口

　　2.单击项目工作区下的“结构”选项卡

　　结构树显示在项目工作区中。

　　3.在“结构”树中，单击“结构”。

　　“属性”窗口显示“结构”属性。

　　4.在结构树中，单击级别

　　“属性”窗口将更改为显示“层”属性-此时，模型中仅存在一个层。

　　注意：显示级别的单位（以及其他设置）已从启动项目时处于活动状态的设置集中复制到模型中。这些被称为“模型设置”。模型设置仅适用于当前项目，可以根据需要进行编辑以适合模型。

　　接下来做什么：

　　•检查或更改项目中的模型设置。

　　•尝试在“ St. Base（Base）2D”视图中设置一些网格线。

　　•接下来，在“结构”树中双击“层”以创建一些层。

　　•在已建立网格并建立了层的情况下，您可以随后打开其他层的视图。

　　•您现在准备开始创建模型。

　　检查或更改项目中的模型设置

　　您可以随时检查或更改当前项目中的模型设置。

　　1.在主页功能区上，单击“模型设置”

　　将打开“模型设置”对话框，显示已从活动设置集中复制到项目中的模型设置。

　　2.根据需要更改模型设置。

　　注意：您所做的任何更改仅适用于当前项目，新项目不受影响。

　　创建和管理用户定义的属性

　　您可以定义用户定义的属性（UDA），以将其他数据保存到文件，单个成员和面板中。

　　用户定义的属性非常灵活，您可以将它们用于多种目的。例如，您可以：

　　•应用描述性标签，例如施工阶段。

　　•记录油漆规格。

　　•附加办公文件，图片或其他相关文件。

　　•链接到其他应用程序的设计文件。

　　•针对特定属性过滤材料列表和成员设计报告。

　　附加文件作为属性

　　当文件作为属性附加时，您可以将其嵌入Tekla Structural Designer文件中。嵌入后，当模型转移到另一台计算机时，将包含附件。

　　注意：

　　使用“保存”或“另存为”保存模型时，嵌入文件仅会附加到Tekla Structural Designer文件中。

　　这意味着当您仅使用“保存模型”时，不会附加嵌入式文件。同样，如果必须还原为模型的自动保存版本，则不会附加嵌入文件。

　　转移属性

　　当将模型导出到Tekla Structures和Revit中时，属性将被传输。在当前版本中，Tekla Structural Designer图纸尚未包含属性。

　　UDA定义和值

　　默认设置集中包括示例UDA定义。您可以根据需要轻松修改定义。您可以在“模型设置”中修改适用于当前模型的定义。

　　您可以根据需要将特定的UDA值附加到成员和面板。

　　UDA值一旦存在，也可以使用“审阅视图”以图形方式将其分配给成员或从成员中删除。

　　在当前模型中创建属性定义

　　1.在“主页”选项卡上，单击“模型设置”。

　　将打开“模型设置”对话框。

　　2.转到“用户定义的属性”页面。

　　3.单击添加。

　　4.定义以下属性：

　　•名称

　　•类型

　　•资源

　　•值（当来源是值列表时适用的值选择）

　　注意：

　　UDA在复制中列出的顺序复制了UDA在“模型设置”对话框中列出的顺序。

　　使用上移和下移按钮对UDA重新排序。

　　为新模型创建属性定义

　　1.在主页工具栏上，单击设置。

　　将打开“设置”对话框。

　　2.转到设置集。

　　3.选择要将属性应用到的设置集。

　　4.转到“用户定义的属性”页面。

　　5.定义以下属性：

　　•名称

　　•类型

　　•资源

　　•值（当来源是值列表时适用的值选择）

　　注意：

　　UDA在复制中列出的顺序复制了UDA在“模型设置”对话框中列出的顺序。

　　使用上移和下移按钮对UDA重新排序。

　　将属性过滤器应用于物料清单检查数据

　　1.在“审阅”选项卡上，单击“表格数据”。

　　2.在视图类型列表中，选择材料列表。

　　3.在“筛选器”列表中，选择“选定的UDA”。

　　将打开“选择过滤器项”对话框。

　　4.选择所需的属性值。

　　5.单击确定。

　　将属性过滤器应用于报表

　　1.在报告选项卡上，单击模型报告...。

　　将打开“报告内容”对话框。

　　2.在“可用样式”列表中，选择报告。

　　3.在“报告结构”列表中，右键单击要过滤的章节或子标题。

　　4.在上下文菜单中，选择“模型过滤器”>“编辑\新建...”。

　　将打开“选择过滤器”对话框。

　　5.单击添加。

　　6.在“过滤器属性”列表中，选择“选定的UDAS”。

　　7.在“所选项目”列表中，选择属性值。

　　8.单击确定。

　　平移视图

　　按住鼠标中键并根据需要拖动视图。

　　手动旋转视图

　　您可以使用ViewCube调整视图。但是，如果标准ViewCube都不适合，您也可以手动旋转模型。

　　按住鼠标右键，然后根据需要拖动视图。

　　使用ViewCube调整视图

　　1.将鼠标指针移到ViewCube上。

　　2.根据需要，执行以下操作之一：

　　显示八个等轴测视图之一

　　•在ViewCube上单击所需的顶点。

　　注意：

　　如果所需的顶点不可见，请单击其他一个顶点以旋转ViewCube，直到可以看到所需的顶点为止。

　　显示十二个边缘视图之一

　　•在ViewCube上单击所需的边缘。

　　注意：

　　如果所需的边缘不可见，请单击与所需边缘相邻的顶点来旋转ViewCube。

　　显示六个面部视图之一•在ViewCube上单击所需的面部。

　　注意：

　　如果所需的面不可见，请单击所需面旁边的顶点来旋转ViewCube。

　　注意：

　　显示面部视图时，将显示其他ViewCube控件：

　　•如果所需的脸在脸视图中不可见，请单击三角形控件之一滚动ViewCube。

　　在3D视图中浏览模型

　　在“主页”选项卡上，单击“行走”。

　　注意：

　　在步行模式下：

　　•要向前，向后，向左或向右移动，请使用箭头键。

　　•要上下移动，请使用Q和Z键。

　　•要旋转视图，请按住鼠标右键并拖动视图。

　　•要退出步行模式，请按Esc。

　　以3D显示2D视图

　　在2D视图中，单击窗口右下角的2D / 3D切换按钮。
