SimpleDiagrams(工作流程图软件)

　　SimpleDiagrams提供工作流程图制作功能，你可以在软件建立新的流程图，可以在软件添加多个子项目，通过内置的图形库就可以选择多种图形附加到项目上，让用户可以通过图形的方式查看整个项目执行流程，就像是查看思维导图一样，本软件功能还是很丰富的，提供制作图表、使用形状库、使用后台库、使用色彩、工具列、形状面板、背景面板、模板面板等功能，让用户在软件上快速找到需要的工具设计流程图，设计完毕的作品可以直接保存为图像，也可以保存为PDF文件；SimpleDiagrams是国外软件，界面是英文，适合看懂英文的朋友使用！

软件功能

　　1、SimpleDiagrams提供很多图形，可以在软件添加图形到项目

　　2、软件显示多种工具，方便用户输入文本以及调整流程图效果

　　3、支持自定义调色板，方便你附加不同的颜色到自己的项目

　　4、提供标注功能，在新建的项目上添加文字注释或者是评论

　　5、支持快速搜索，您可以在软件上直接查询图形库内容

　　6、支持样式滴管、快速样式、标尺、快速导航、英尺/米单位

　　7、支持选框缩放、更好的SVG支持、直接印刷、包含500多个预绘制的形状。

　　8、为你自己的形状创建自定义库，创建简单的可视化图形，将您的想法传达给您的团队、学生或客户。

软件特色

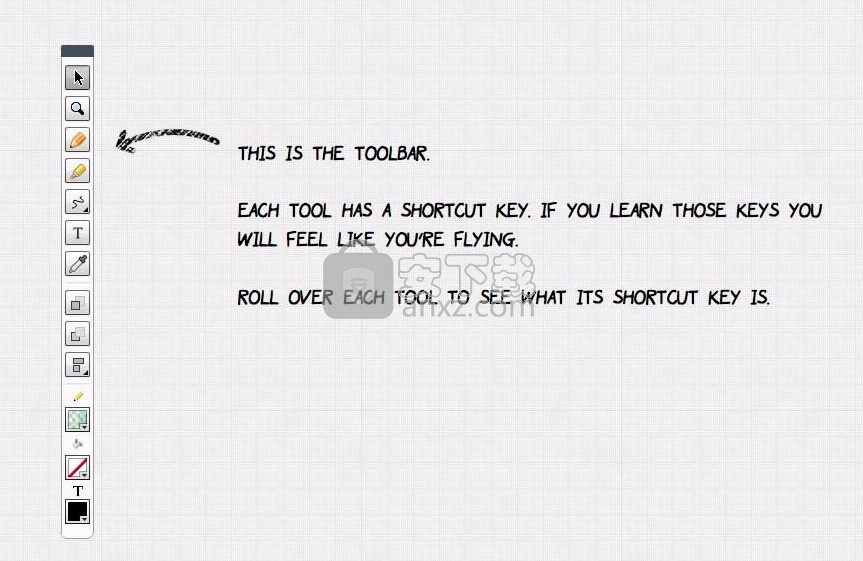

　　工具列

　　SimpleDiagrams工具栏包含修改图所需的大多数工具。单击一个工具将其激活，或使用它的快捷键…

　　缩放工具

　　选择缩放工具后，可以单击以放大或按住Shift单击以缩小。另外，您可以拖动选取框以缩放到特定区域。

　　您可以完全跳过此工具，而只需使用快捷键Command-Shift-（加号键）进行缩放和Command-Shift-（减号键）即可放大和缩小文档。

　　铅笔工具

　　铅笔工具可让您仅绘制傻线。它不如直线工具强大，因为您之后无法修改这些直线的曲线。但是，您可以在完成后移动图形并调整其大小。

　　每次单击，绘制然后释放鼠标按钮时，都会创建一个新的图形形状，然后可以调整其大小或移动它。

　　（这实际上不是最佳的设置，我正在努力使绘图更强大，更直观。）

　　是的，您无法删除行。是的，我知道那很愚蠢。也正在努力。

　　标记工具

　　标记工具也就像铅笔一样，除了它具有类似标记的外观。

　　线工具

　　创建图时，线工具几乎是您的首选。使用此功能可以连接形状或绘制要修改其曲线的线。

　　文字工具

　　选择此工具，然后在图表上单击以放置文本小部件。

　　吸管工具

　　使用吸管工具从现有对象中拾取样式。单击形状时，吸管会记住该形状的笔触和填充样式。执行此操作时，滴管将变为“完整”图像

　　然后单击其他任何对象以为其赋予这些样式。

　　如果要清空滴管，请按住ALT键，以便可以选择一种新样式。吸管不是很好吗？我不知道为什么要花到v4才能使它正常工作。

　　前进按钮

　　将选定的形状移到图的前面。

　　描边颜色

　　笔触颜色芯片使您可以更改所有选定对象的笔触颜色和纹理（只要该对象具有笔触）。

　　填色

　　填充颜色芯片使您可以更改所有选定对象的填充颜色和纹理（只要该对象具有填充）。

　　文字颜色

　　文本颜色芯片允许您更改所有选定对象的字体颜色（只要该对象具有文本）。

安装方法

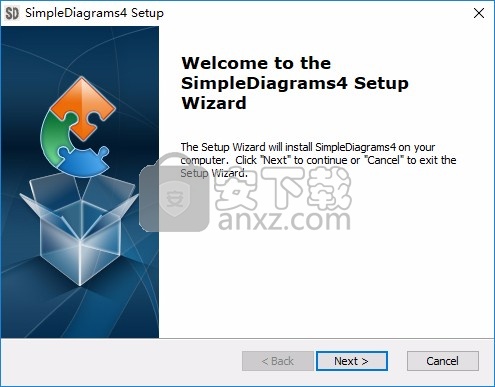

　　1、打开simplediagrams4.0.28.exe就可以直接安装软件

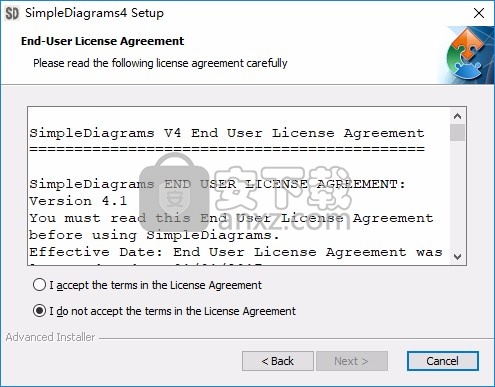

　　2、提示软件的安装协议内容

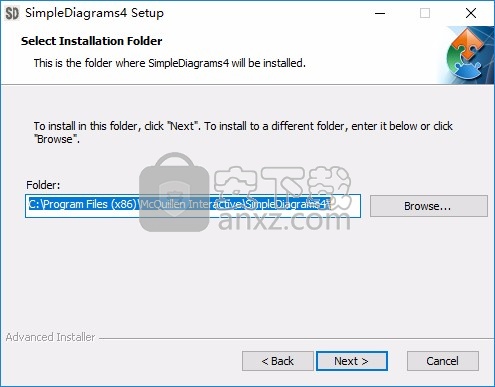

　　3、软件的安装地址C:\Program Files (x86)\McQuillen Interactive\SimpleDiagrams4\

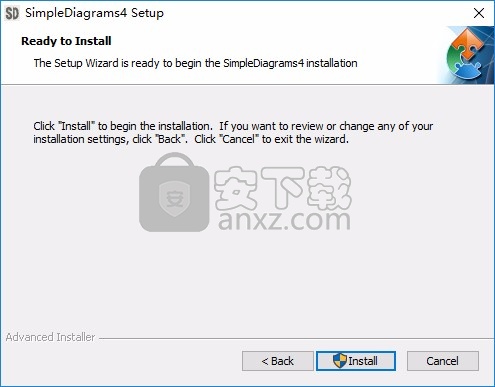

　　4、提示软件的安装准备界面，点击install

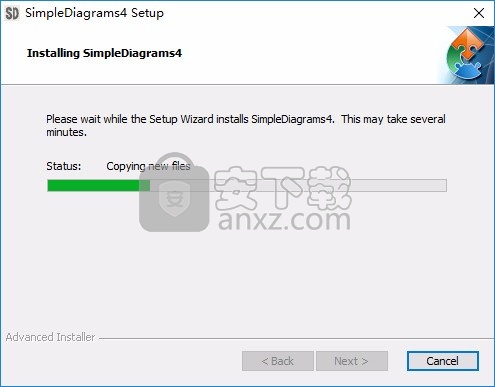

　　5、提示安装进度，等待软件安装结束吧

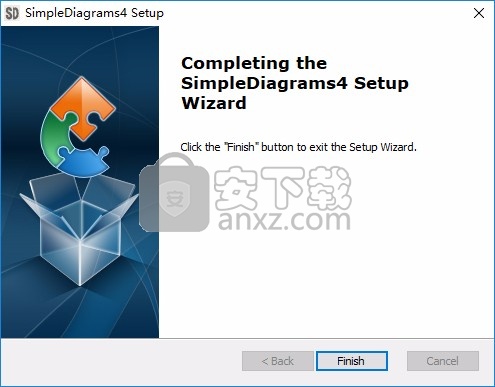

　　6、这里是软件的安装完毕界面，点击finish

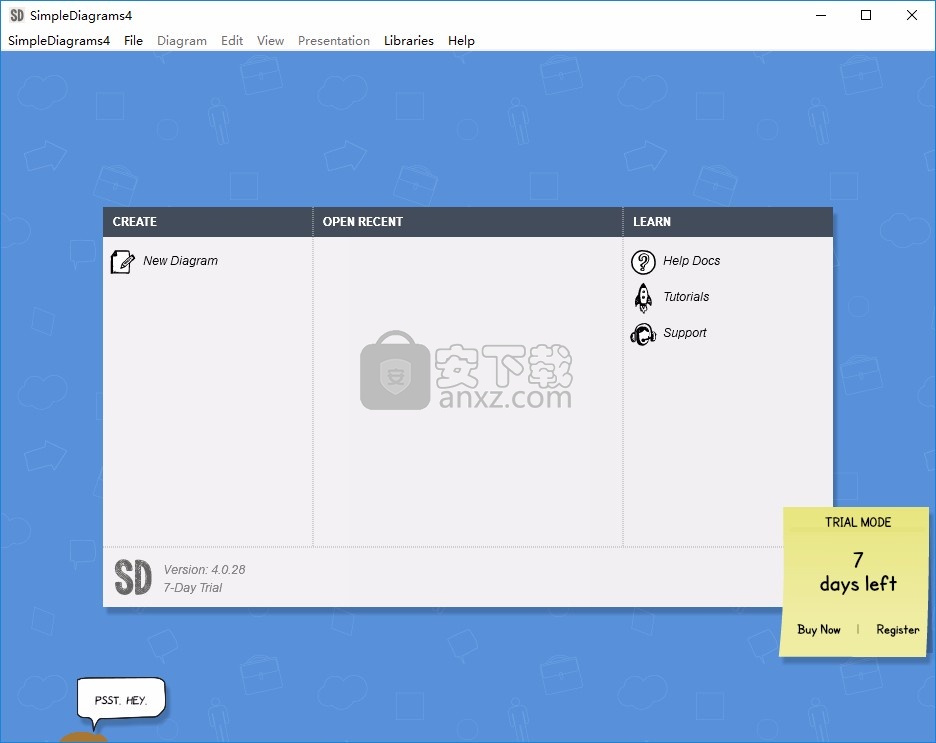

　　7、打开软件就可以正常使用，显示英文设计界面

官方教程

　　制作图表

　　添加形状

　　创建图的主要任务之一是将形状从库移到图形中。执行此操作的基本机制是从库中拖放形状或双击形状，这会使SimpleDiagrams将形状的新实例添加到绘图板的中间。

　　提示：双击库形状以将其直接添加到绘图板的中间

　　连接形状

　　一旦图表中有一些形状，您可能需要连接一些形状以显示关系。您可以在工具栏的“线条工具”中使用“线条工具”。image :: /_static/images/line-tool.png。选择线工具然后将鼠标悬停在形状上时，您会在形状周围看到小的蓝色x标记。这些称为连接点。

　　连接点指示可以在何处将线连接到形状，以便在以后重新放置形状或调整形状大小时，线仍保持在形状上。在下面，您可以看到我使用线条工具在“连接我”方块上滚动。

　　单击任何蓝色的x标记，然后将线条拖到其他任何形状。该形状的连接点现在将变为可见，您可以使用它们完成连接。

　　模板面板

　　模板很酷。模板可以帮助您。就是这样

　　使用模板来组织您在创建图时会发现自己重复的事情。您可以按照需要在图形“模板”中排列形状和文本字段，然后在每次需要时将其拖到工作图上。

　　例如，也许您经常使用某种形式的业务形状。或者，您可能会在每个图表的顶部放置一些文本内容。这些东西都放在模板中。

　　模板面板

　　模板库存储在“ 模板”面板中，类似于形状和背景。实际上，您可以导出模板库，就像形状和背景库一样。

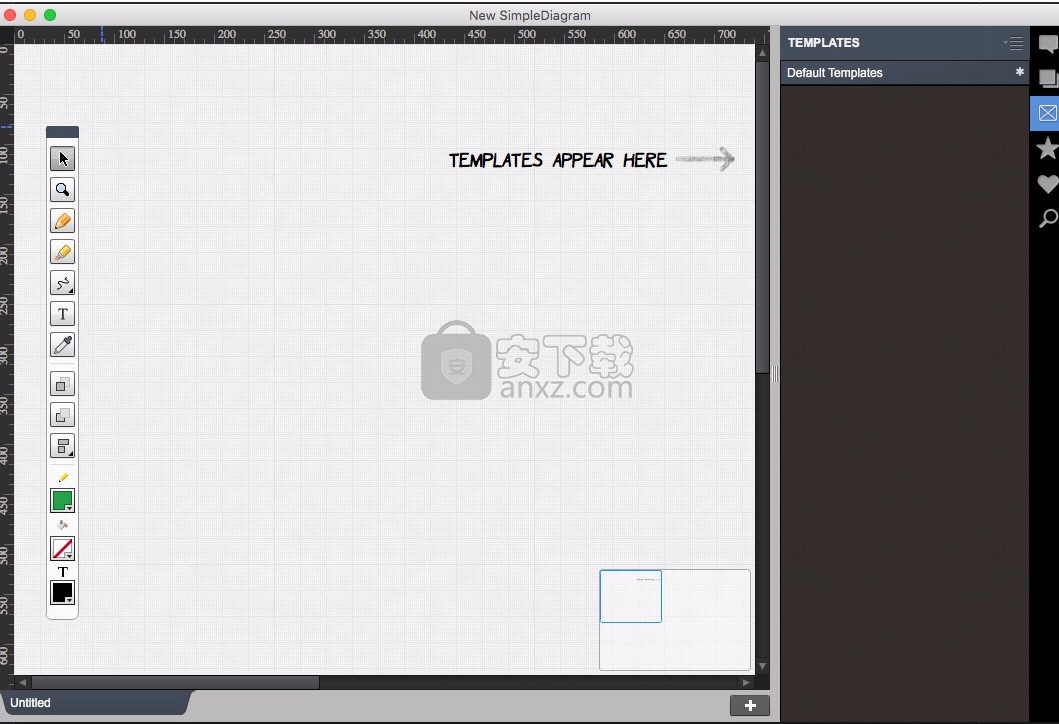

　　要显示模板面板中，单击“模板”按钮，第三个倒在右侧的导航。或按F3。您应该会看到以下内容：

　　总会有一个“默认模板”库，当您第一次启动时该库将为空。您可以向此默认库中添加大量模板，也可以创建一堆不同的模板库，然后将模板放在每个模板库中，就像处理形状或背景库一样。

　　但是您无法删除“ 默认模板”库，因为这样您可能不知道发生了什么，并向我发送诸如“ aaahh aaahh help，我该怎么办？”之类的电子邮件。我会说“创建一个新的模板库”，而您会像“ Whaaat？哇 啊，我在地狱……”以此类推，没人想要。因此，您将始终拥有默认模板库。

　　创建一个新的模板库

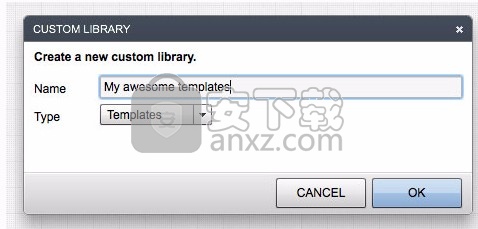

　　要创建新的模板库，请从菜单中选择“ 库” >“ 新的自定义库 ”，然后输入新的libray名称，并确保将类型设置为“模板”，而不是形状或背景。

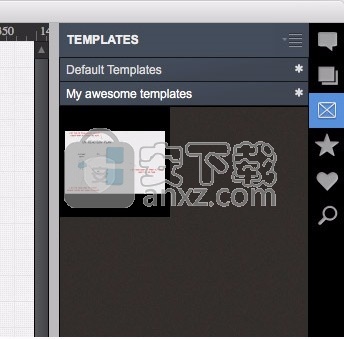

　　现在，您将在“ 模板”面板中看到新的库，可以使用一些新的模板：

　　创建一个新模板

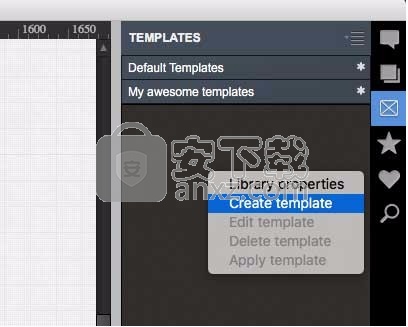

　　您可以通过在模板库中的任意位置单击鼠标右键或按住Shift并选择“创建模板”来在库中创建新模板：

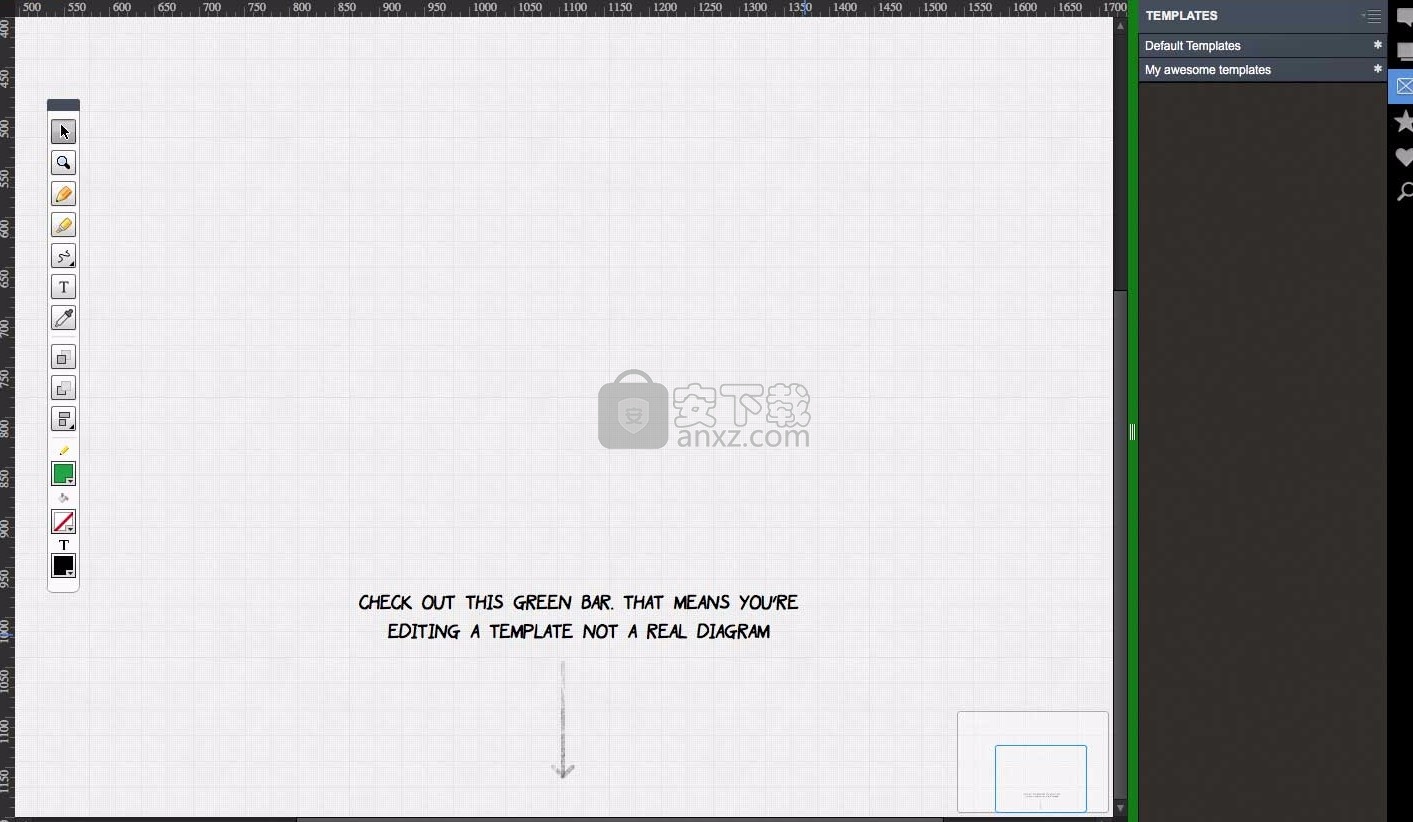

　　立即，您会在图表的下方和左侧看到一个绿色的条。这意味着您处于模板模式。现在，您在图表工作区中所做的任何操作都将保存到正在创建的模板中。

　　模板属性

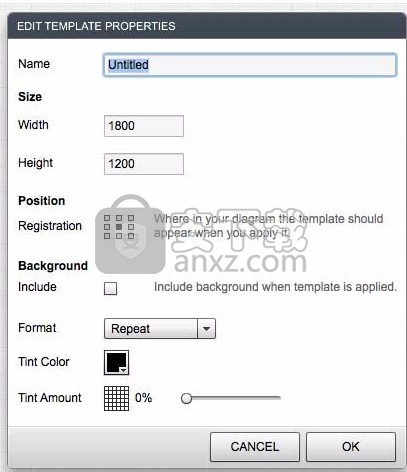

　　单击该绿色栏中的“模板属性”按钮，以在以后将模板应用于其中一个图表时修改模板的行为。此面板上的选项很容易解释……

　　向模板添加内容

　　好的，这是有趣的地方。编辑模板时，可以按照所需的方式排列形状，文本字段和图像，以便在将模板拖入图表中时可以使用它们。

　　重要说明：使用模板时，可能需要切换到库面板以获取新形状，或者可能需要在搜索面板中搜索形状。但是您仍在研究模板。绿色边框会提醒您这一点。

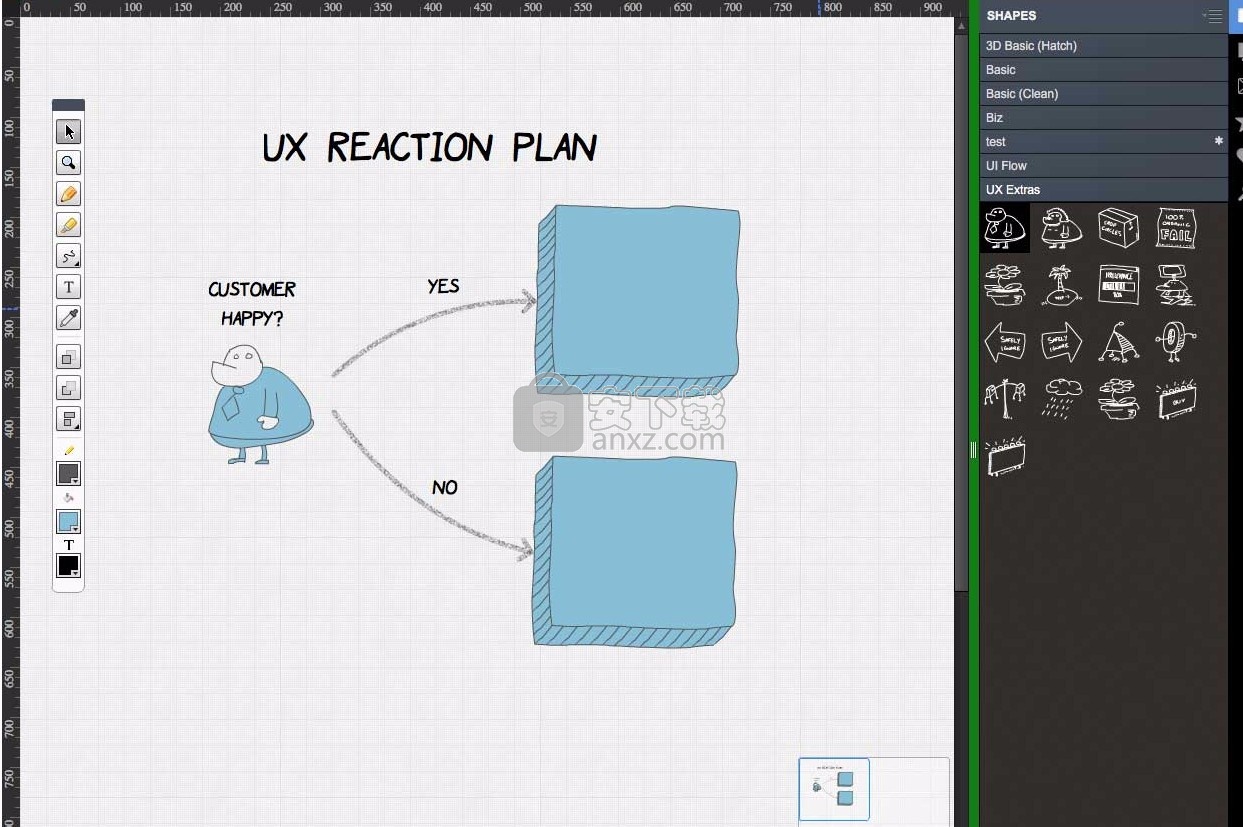

　　让我们建立一个您想在许多图表中使用的特殊UX反应计划…

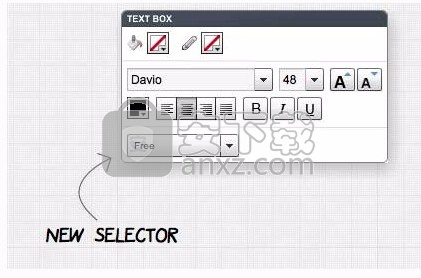

　　如果您在模板中选择任何形状或文本区域，则会在属性窗口中看到一个新的下拉选择器：

　　此下拉菜单有三个选项：

　　免费：将模板拖到图表中后，您将可以移动此特定项目并进行所需的更改。

　　占位符：将模板拖到图表中后，将无法移动此特定项目，但可以更改此特定项目上的文本或颜色等内容。

　　固定：将模板拖到图表中后，将无法更改有关此特定项目的任何内容。

　　例如，您可能希望将文本标题设置为Placeholder，以便可以更改文本，但不能更改位置。

　　您可以将模板中的任何项目设置为这三个设置之一，以后您将模板拖到图表中时，它将相应地起作用。

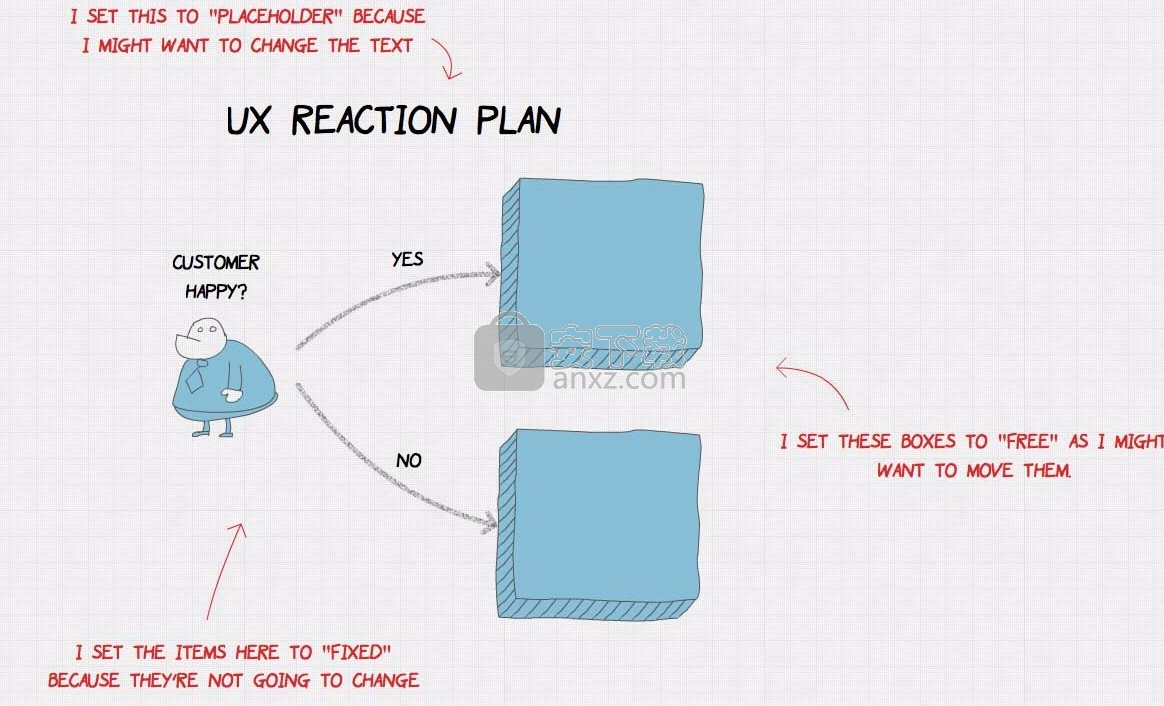

　　这是我们希望UX反应计划模板工作的方式：

　　编辑完模板后，请点击屏幕底部绿色栏中的“完成”按钮（以后随时可以再次进行编辑）。

　　现在，您将在模板库中看到您的模板，随时可以在需要该UX Response Plan时将其拖出。

　　请记住，将模板拖到图表中时，该模板中的每个项目的行为都会有所不同，具体取决于您将其设置为Free，Placeholder还是Fixed。

　　收藏夹面板

　　“收藏夹”面板是您收集喜欢使用的形状的地方。只需将真正的特殊物品放在那里。你不能没有的人。否则面板会太混乱，对任何人都不利。

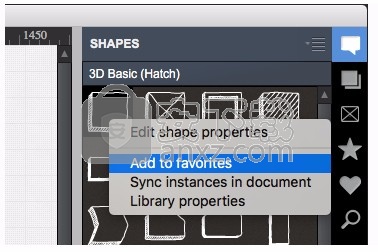

　　要将形状添加到“收藏夹”面板中：

　　单击“形状”菜单按钮（F1）转到“形状”面板

　　在其资料库中找到所需的形状

　　右键点击

　　选择“添加到收藏夹”

　　（在4.1版中，您可以将形状直接从文档拖到此面板上。）

　　快速搜索

　　快速搜索正是这样做的。它为您提供了一种搜索形状的快速方法。

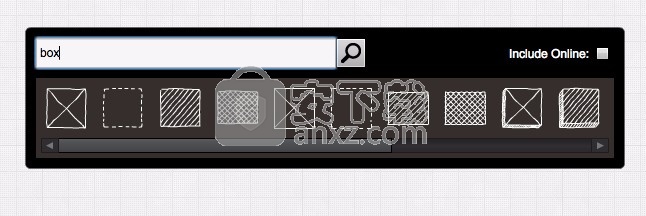

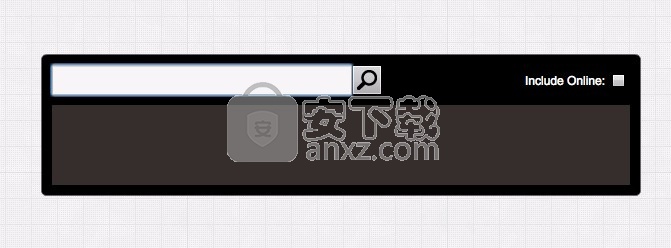

　　随时按ALT-SPACE，您会看到“快速搜索”弹出窗口：

　　实际上，显示“快速搜索” 的唯一方法是点击ALT-SPACE。菜单中没有项目。没有按钮。

　　几乎是……神秘。

　　当显示“快速搜索”窗口时，焦点已设置到搜索字段。只需开始输入形状或标记的名称，然后在您输入时立即在本地库中匹配形状就开始水平列出…

　　现在，只需将形状从面板拖到图形中，“快速搜索”就会消失。

　　需要更多选择吗？如果您订阅了Simple Diagrams Online Libraries，则可以选中Include Online复选框并在线搜索：

　　在线搜索时，您会看到一些额外的信息，例如可以使用多少个形状，以及一个小链接按钮“显示更多”（如果要加载接下来的50个可用形状）。

　　注意：包括在线图书馆时，您必须单击RETURN或单击输入字段末尾的搜索按钮。
