CutLeader(数控切割编程软件)
v6.4.1 中文版- 软件大小:49.4 MB
- 更新日期:2020-06-13 14:14
- 软件语言:简体中文
- 软件类别:机械电子
- 软件授权:免费版
- 软件官网:待审核
- 适用平台:WinXP, Win7, Win8, Win10, WinAll
- 软件厂商:

软件介绍 人气软件 下载地址
CutLeader提供数控切割编辑方案,可以在软件上添加需要切割的零件,可以添加材料信息,可以在软件新建排版方案,将需要切割的dwg、dxf零件加载到方案中,配置相关的刀具就可以完成切割方案设置,软件可以生成NC代码,将代码添加到您的数控编程软件上就可以控制机床工作,从而让机床自动加工零件,对于需要制造零件的朋友很有帮助,这款软件的功能还是很丰富的,软件显示详细的步骤帮助用户建立加工方案,支持创建板材、添加零件、生成切割顺序、加工顺序模拟、生成NC代码等设计流程,为用户加工板材提供自动化帮助,如果你需要这款软件就下载吧!

软件功能
1、CutLeader设计模块――专门为数控切割而开发,可以简便快速地绘制适合套料编程和切割的零件图形
DXF/DWG图形提取功能:用于AutoCAD软件与CutLeader软件的自动高效连接,导DXF/DWG零件图,对熟练使用AutoCAD软件画图的用户非常有用
高效切割功能:专门为等离子和激光切割开发的共边切割功能
2.CutLeader套料模块――专业的优化套料引擎,具有自动、手动、矩阵 以及自动手动交互式套料等多种优化套料方式和方法
多种格式文件套料,包括DXF/DWG/CLPRT文件
设置零件按行排、列排和矩阵方式自动套料
3.CutLeader自动专家编程模块――专业的切割编程软件,可自动、手动设置和编辑切割路径及切割工艺
常规编程设置:切割加工方式、引入引出线设置、起割点设置、排料选项等
切割工艺设置:垫缝切割补偿、预留封口、预穿孔、中心穿孔等
4.CutLeader校验模块――模拟实际切割过程,对图形和尺寸进行校验切割轨迹显示,模拟实际切割过程
自动计算套料利用率等成本
检查校验NC切割程序的切割尺寸
软件特色
分配加工特征
根据专家库设置,自动分配所有轮廓的加工特征,如导入导出、微连接、角特征、图形加工条件。
重置加工特征
清除图形轮廓现有的加工特征,根据专家库重新分配各个轮廓的加工特征。
干涉检查
检查轮廓的引入引出线是否和图形干涉,如果干涉,调整导入导出线的长度或位置。
机器管理
机床信息数据库,记录了机床的基本参数,驱动程序,机器条件等信息。
专家库
专家库中记录了常用的零件工艺方案,板材加工方案,套料方案。
材料库
材料库中记录了材料的尺寸厚度,数量等信息,材料被用来创建板材。
新建板材
通过指定板材名称,板材方案和材料信息创建板材。
新建排版
执行排版任务,生成新的板材。

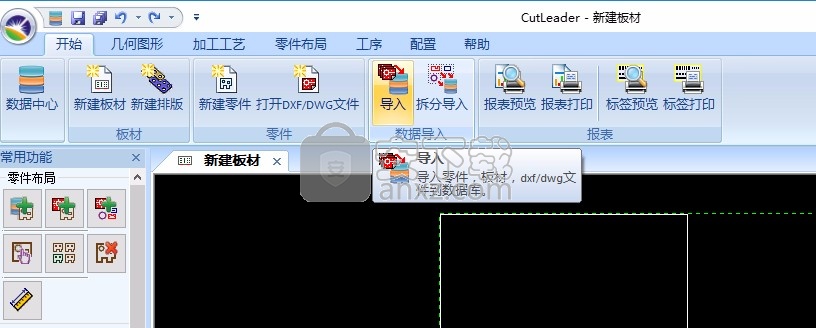

导入
导入零件,板材,dxf/dwg文件到数据库。
拆分导入
当dxf/dwg文件中有多个零件时,拆分导入到数据库。
使用说明

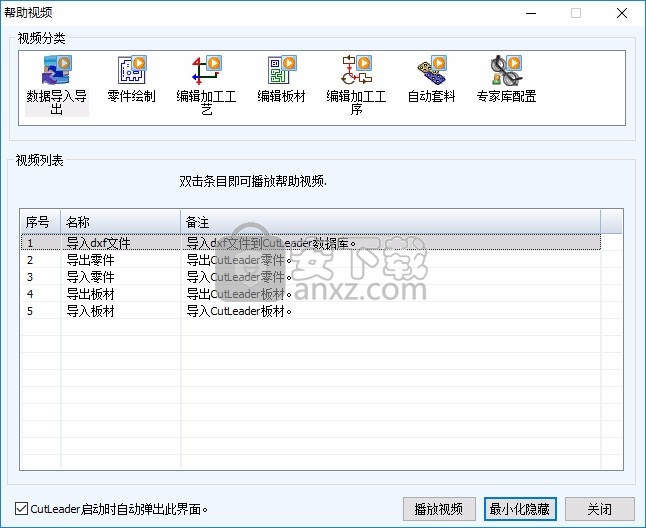

1、打开cLeader.exe软件直接启动,显示帮助视频内容

2、提示软件界面功能,可以在这里查看开始页面的步骤

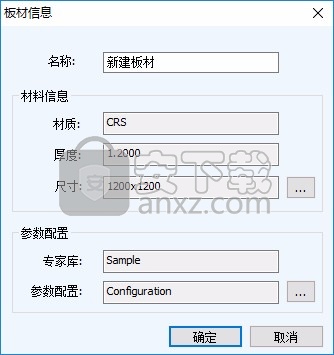

3、板材信息,材质、厚度:1.2000、尺寸:1200×1200

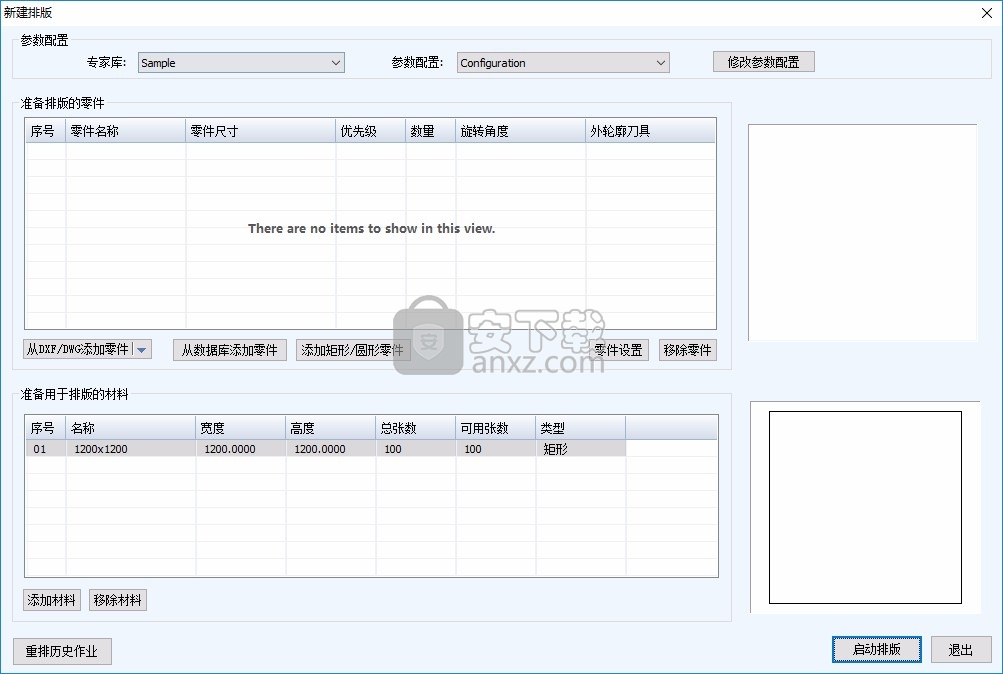

4、排版功能,准备排版的零件在软件下方添加零件,添加材料

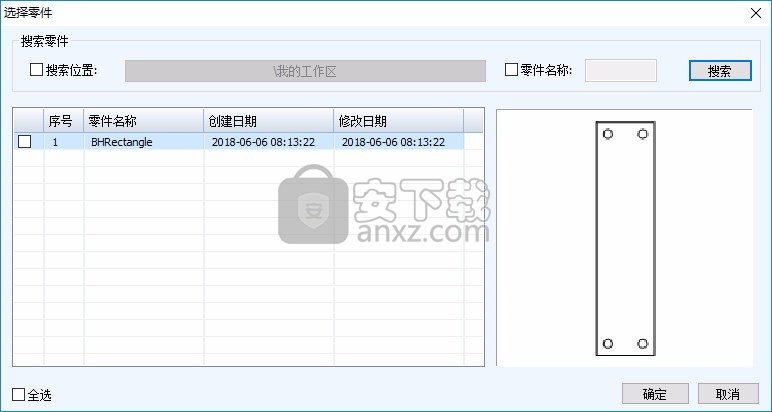

5、零件查询功能,如果你已经添加零件数据库就可以在这里找到零件,点击确定添加

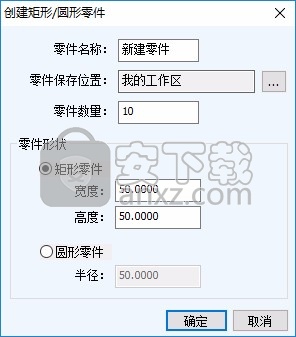

6、创建矩形圆形零件;零件名称:新建零件、零件保存位置:我的工作区、零件数量:10

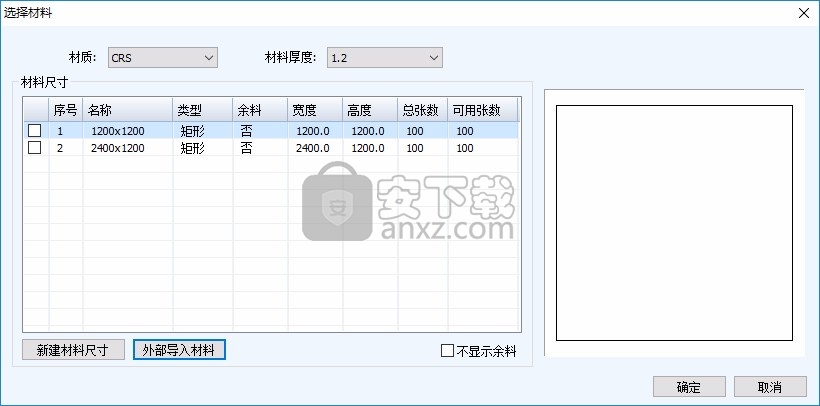

7、选择材料;材质:CRS、材料厚度:1.2,可以在软件新建材料尺寸数据

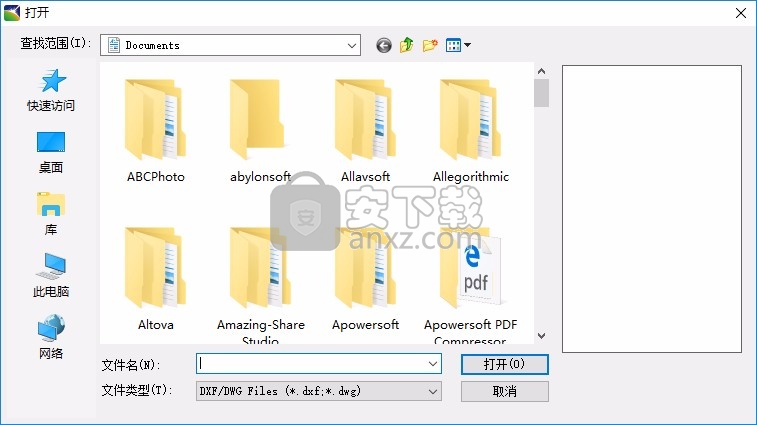

8、零件添加功能,可以将CAD图纸或者是零件模型加载到软件使用

9、显示导入功能,直接将本地的零件导入到数据库,方便以后排版的时候直接加载零件

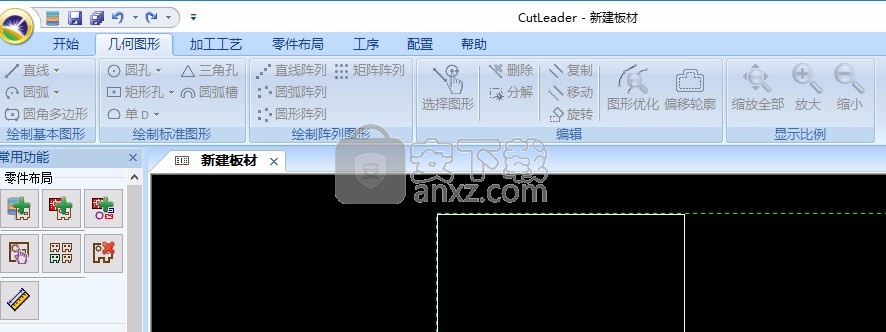

10、提示几何图形设计功能,在软件界面直接使用绘图工具设计零件

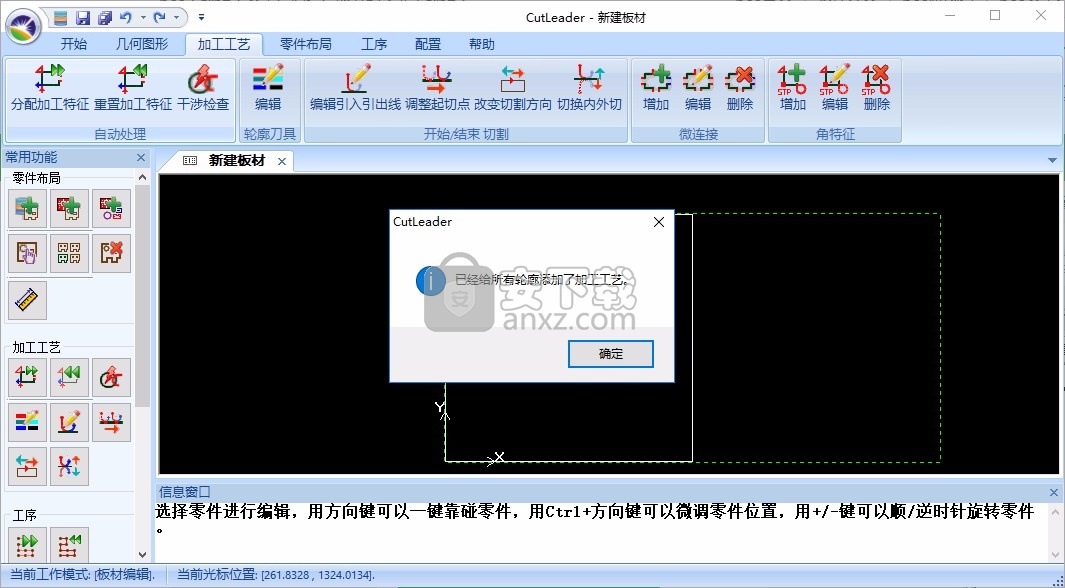

11、工艺设置,在软件界面分配加工特征

官方教程

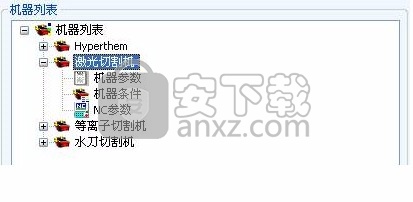

机器管理。选择这个按钮弹出CAM库管理工具,在机器管理标签页内, 用户可以看到所有可用的机器列表。
选择机器列表根节点,点击鼠标右键,弹出添加机器选项,选择这个选项可以添加新的机器。用户设置机器名,输入注释,点击确认按钮退出,一个新的机器添加到了机器列表里面。

选择机器节点,点击鼠标右键,弹出删除机器选项,选择这个选项,机器就会被从列表中删除。

每个机器下面包含机器参数,机器条件和NC条件按三个节点。

机器参数
选择机器参数节点,在对话框的右侧显示相关机器参数,用户可以设置机器工作台尺寸,行程,以及生产NC代码所用的后置处理器,NC文件的后缀等信息。

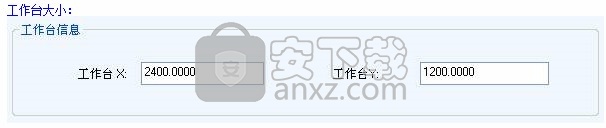

工作台大小:

机器在X和Y方向的行程:

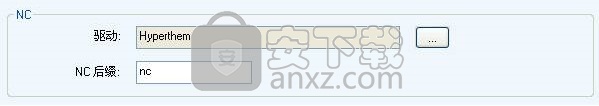

设置机器的后置处理以及NC文件的后缀:

机器条件
选择机器条件
节点,对话框右侧显示所有机器条件列表,列表内容包括切割条件,刺穿条件和刺穿结束条件。这些设置需要和后置处理器的配合才能起效。请不要随意更改条件列表内容,有可能导致输出错误的NC代码。

NC条件
选择NC条件节点,对话框右侧显示NC条件列表,列表中包含了控制NC代码输出相关的内容。这些设置和机器条件一样需要和后置处理器的配合才能起效。请不要随意更改条件列表内容,有可能导致输出错误的NC代码。

NC条件列表,请不要随意添加编辑或删除这里的条目:

专家库。选择这个按钮弹出CAM库管理工具,在专家库标签页内,用户可以检查并设置和加工相关的所有参数包括机床设置,零件加工方案,切割条件,NC条件,板材工序方案,NC设置以及排版设置。详细设置请参考专家库设置一章

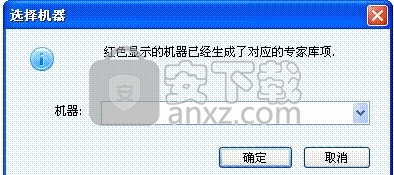

新建专家库:点击专家库设置界面左下角的新建专家库按钮,弹出新建和导入选项,选择新建选项弹出选择机器对话框,用户选择列表中可用的机器点击确认按钮,新建一个和机器对应的专家库。一个一个机器只能新建一个对应的专家库。

导入专家库:点击专家库设置界面左下角的新建专家库按钮弹出新建和导入选项,选择导入选项,弹出文件选择对话框,选择专家库文件导入到用户数据库中。

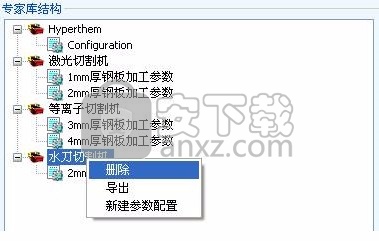

删除专家库:选择界面左侧的专家库列表根节点,点击鼠标右键弹出右键菜单

,选择删除选项,可以把选择的专家库从列表中删除。
导出专家库:选择界面左侧的专家库列表根节点,点击鼠标右键弹出右键菜单,选择导出选项,弹出导出对话框,设置一个导出文件名,点击确认完成专家库的导出。

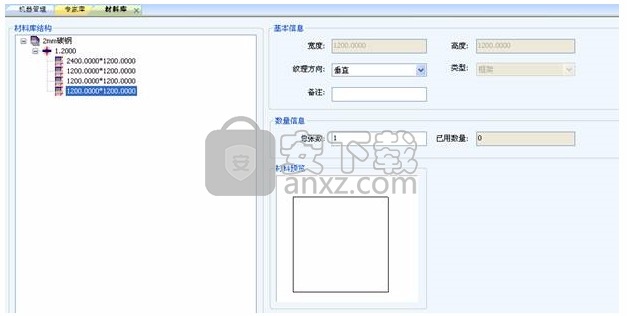

材料库。选择这个按钮弹出CAM库管理工具,在材料库管理标签页内,用户可以设置材料类型,材料名称,以及材料尺寸及对应的数量。

添加材料: 选择左下角的按钮弹出新建材料对话框,用户在对话框内设置材料名称,密度以及备注信息,点击确认按钮保存退出,一个新的材料类型就被添加到了材料列表里面。

删除材料类型:选择材料的根节点,点击鼠标右键,弹出右键菜单

,选择删除材料类型选项,选择的材料就会被删除。
新建材料厚度:选择材料的根节点,点击鼠标右键,弹出右键菜单,选择新建材料厚度,弹出对话框,用户在对话框内设置材料厚度信息,材料厚度以及备注信息,点击确认按钮保存退出,一个新的材料厚度添加到了材料下面。

删除材料厚度:选择材料下面的材料厚度节点,点击鼠标右键,弹出右键菜单

, 选择删除材料厚度选项,选择的材料厚度就会从树节点内移除。新建材料尺寸:选择材料名称节点,点击鼠标右键,弹出右键菜单,选择新建材料尺寸选项,弹出新建材料尺寸对话框,用户需要在对话框内设置名称,纹理方向,备注,长度和宽度以及可用的个数,按确认键保存退出。新的材料尺寸就被添加到了材料库中。

删除材料尺寸:选择材料尺寸节点,点击鼠标右键,弹出右键菜单

,选择删除材料尺寸选项,选择的材料尺寸就被从材料尺寸列表中删除。
