软件功能

　　Strater横截面自定义选项

　　将任何类型的日志添加到现有横截面

　　将日志显示为偏斜或垂直

　　在横截面中显示水位

　　添加井头以显示井眼信息以及井顶或井底之间的距离定义和自定义岩性/地层

　　使用方案快速应用符号，填充和线属性并将其保存以供多个项目使用

　　使用Voxler集成命令将横截面转换为3D栅栏图

　　将原木悬挂在适当的高度

　　俯视图创建自上而下的地图，以在正确的地理环境中查看测井和井眼信息。Strater地图视图功能

　　将地图视图插入钻孔视图和横截面视图中

　　发布油井位置，添加边界信息并包括图像底图

　　显示钻孔偏移路径

　　轻松组合来自各种坐标系的地图

　　使用方案快速应用符号，填充和线属性并将其保存以供多个项目使用

　　从井数据添加标签

　　绘制文本，折线，多边形，符号和样条线以创建要素和注释

　　包括和编辑轴刻度，标签和网格线

　　完全兼容无缝可视化和分析来自多个来源的数据。

　　Strater本机可读取多种文件格式，包括LAS，XLSX和ASCII文本文件。

　　Strater还支持许多流行的导出格式；您可以使用一系列广泛的数据管理工具。

软件特色

　　Strater的图和模型已准备好以高质量的格式（例如PDF或TIFF）进行印刷出版。

　　或者，通过简单的复制和粘贴将图插入到演示工具

　　简化的工作流程

　　提高生产率。利用Strater直观的用户界面快速创建信息丰富且有用的模型。

　　此后，可以通过动态图形显示轻松查看所有项目信息，您可以在其中查看单个项目中的钻孔，地图和横截面。

　　Strater用户界面功能

　　单个窗口可查看，编辑和操作日志和模型

　　对象管理器可轻松管理日志，横截面组件和地图图层

　　属性管理器，用于快速功能编辑

　　视图管理器可自定义井眼，地图和横截面的显示表管理器以查看或编辑原始数据

　　停靠或浮动，隐藏或显示所有经理

　　欢迎对话框让您开始

　　自定义用户界面的几乎所有方面，以满足您的需求

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

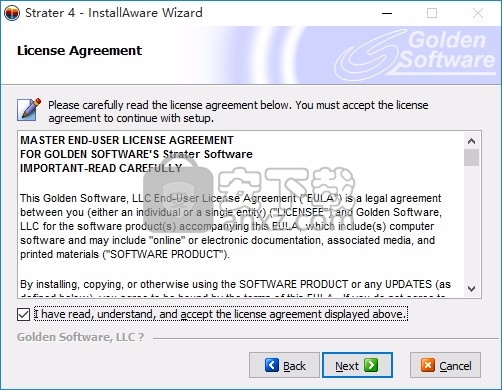

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

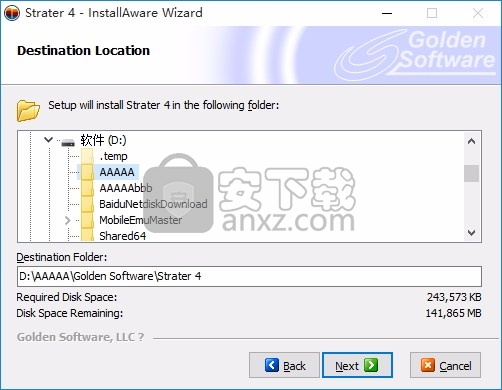

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

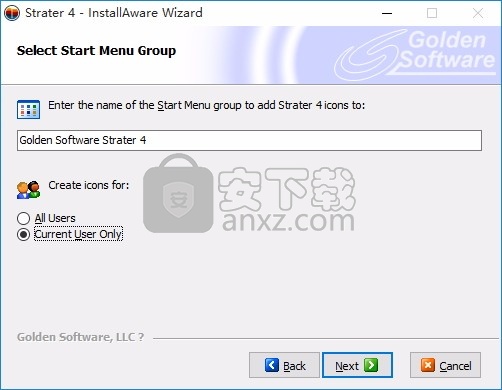

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮

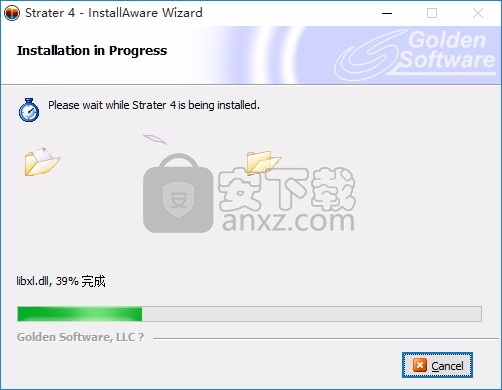

　　6、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

　　7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

　　1、程序安装完成后，直接运行程序，弹出程序注册界面，此时先不用管

　　2、然后打开程序安装路径，在安装包选择任意一个注册机进行运行，然后选择对应程序，把激活码复制进去即可

　　3、激活码复制完成后，然后直接点击下一步按钮，选择第三个选项，这样就可以得到免费程序

　　4、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　钻孔视图

　　钻孔视图表示用于以图形方式显示一个或多个钻孔数据的日志和图形对象的集合。钻孔视图可以从模板文件中获取，也可以从默认视图窗口中创建，其中定义了创建钻孔所需的日志项。在项目文件中定义数据后，钻孔视图将显示项目的真实数据。

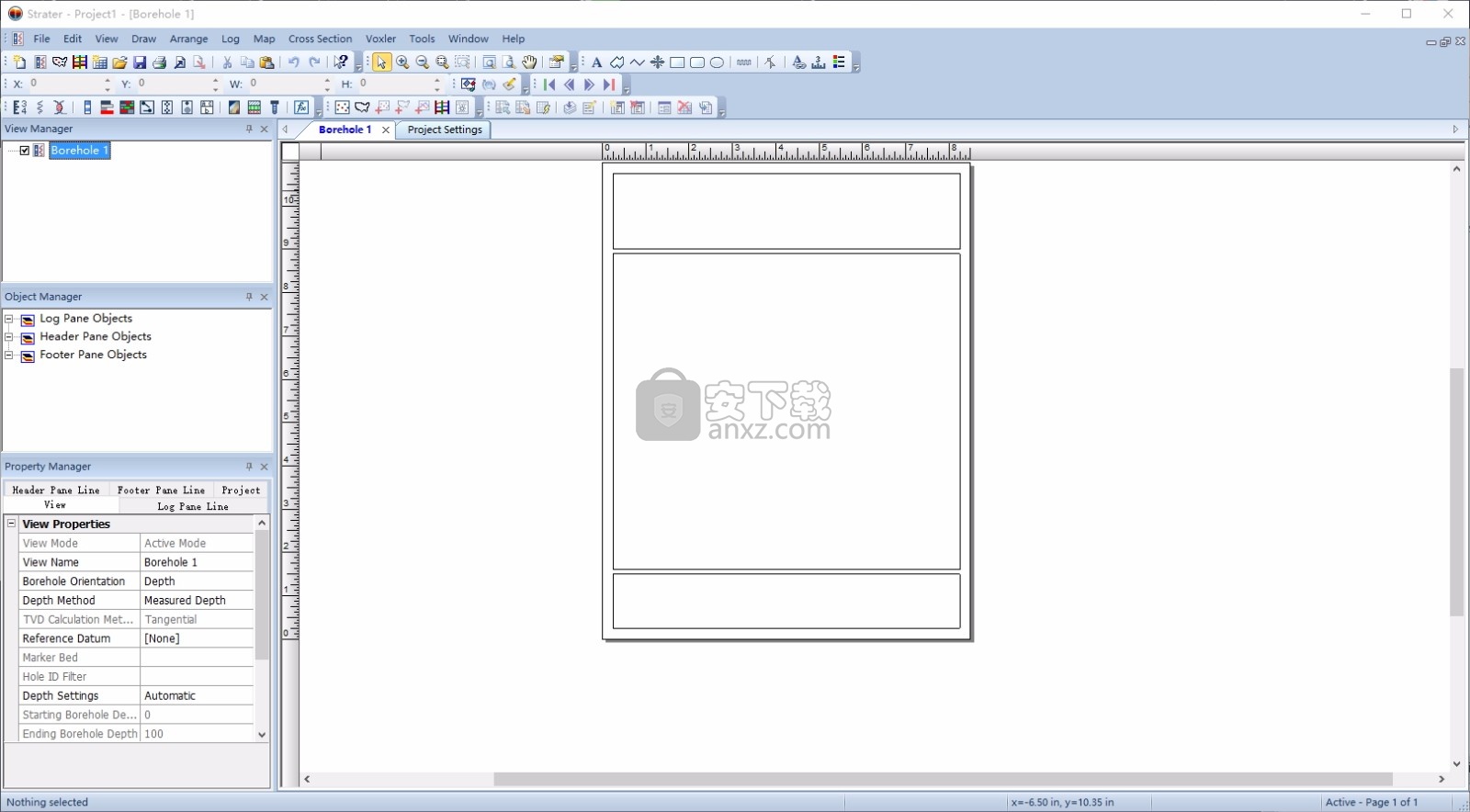

　　首次启动Strater时，将显示一个空的井眼视图。

　　打开新的钻孔视图

　　在Strater会话期间，将使用File | File |创建具有空钻孔视图的新项目。新增|项目命令。使用文件|创建现有项目中的新钻孔视图。新增|钻孔视图命令。或者，您可以右键单击“视图管理器”，然后选择“新建钻孔视图”。

　　打开现有的钻孔视图

　　通过单击相应的“钻孔”选项卡，在“视图管理器”中选中钻孔名称旁边的框，或通过选择“窗口| [钻孔名称]”，可以打开现有的钻孔视图。默认情况下，第一个钻孔视图命名为“钻孔1”，因此可以通过选择“窗口” |“窗口”来打开该钻孔视图。钻孔1命令。要打开现有项目，请使用File | File。打开命令。

　　窗格

　　钻孔视图包含三个主要组件：日志窗格，页眉窗格和页脚窗格。打开空白的井眼视图时，将对窗格进行概述。上面的矩形是页眉窗格，中间的矩形是日志窗格，底部的矩形是页脚窗格。您可以在“视图属性”中更改矩形线属性。通过单击“文件” |“日志”和“页脚”，可以定义页眉，日志和页脚窗格的大小。页面设置。

　　页眉和页脚窗格通常包含静态的，未链接的信息。当将不同的井眼数据应用于视图时，重复使用页眉和页脚项，并且更改最少。静态未链接信息“规则”的两个对象是例外：链接文本和一些比例尺。链接的文本数据随着新数据应用于视图而改变。水平比例尺可以与某些日志项目，横截面关联，也可以将其创建为独立的静态对象。当比例尺链接到圆木或横截面时，比例尺会随着对链接项的更改而更改。

　　日志窗格包含用于显示井眼数据的所有图形日志项。该窗格依赖于链接的表和列来创建图形视图。日志窗格还取决于深度和缩放值。这些值确定窗格矩形的大小和/或页面数。日志窗格还可以包含图例，文本和链接的文本，绘制的对象以及导入的图像。

　　钻孔视图中的多个钻孔

　　Strater允许多个井眼出现在同一井眼视图中。您可以使用一个表定义多个钻孔，并用孔ID进行区分，也可以创建多个表来定义每个表中的不同钻孔。这使您可以在钻孔视图中快速更改钻孔图形。

　　钻孔视图名称的后面是与该视图中显示的数据关联的钻孔ID。在以下示例中，此钻孔视图的“孔ID”为DH-2：

　　单击顶部的钻孔选项卡

　　Strater窗口打开钻孔视图。

　　如果在井孔视图中有多个由日志表示的井孔，则相关的井孔视图选项卡的名称以-Multi-结尾。

　　如果钻孔中有多个钻孔

　　视图中，选项卡的标签显示为-Multi-。

　　日志类型

　　Strater在钻孔视图中创建了14种不同类型的测井曲线。单击下面的链接，以获取有关每种日志类型的更多信息。

　　向钻孔视图添加其他信息

　　比例尺，标题，链接的文本，图形对象，图例和图像可以在任何位置添加到钻孔视图中。

　　在钻孔视图中创建日志

　　有关详细信息，请参阅“创建钻孔”主题。通常，可以按照以下步骤将日志添加到任何钻孔视图：

　　单击日志|要创建的对象的[object type]命令。例如，如果要创建行/符号日志，请单击“日志” |“日志”。行/符号命令。

　　单击您想在其中放置日志的日志窗格。

　　在对话框中，选择要使用的数据文件。可以在“使用当前表”列表中选择一个现有表。

　　如果选择了新的数据文件，请逐步完成导入过程。将显示日志。

　　通过选择日志并在属性管理器中进行更改，可以进行任何自定义。

　　地图检视

　　地图视图以图形方式在地图上显示井或基本地图文件。地图视图将在衣领表中列出的所有井显示为地图上的符号。衣领表中的每个孔都显示为单独的符号。孔可以在孔的末端以带符号的线显示偏差，或仅显示孔的轴环位置。孔可以成组或单独编辑。可以在对象管理器中取消选中各个孔，以自定义地图视图的外观。该地图还包含一组四个轴，可以分别进行编辑。地图可以添加基础层，例如字段轮廓或导出的Surfer地图，其他井层或井选择器线。

　　所有地图图层均根据地图图层的坐标系进行定位。每层可以有一个单独的源坐标系。将所有图层重新投影到“地图”目标坐标系中。

　　可以将图形对象和标签添加到地图视图中。

　　该地图视图包含具有名称和标高的井，

　　井选择线，以及等高线图作为底图加载。

　　打开一个新的地图视图

　　通过单击“文件” |“创建”，可以创建现有项目中的新地图视图。新增|地图视图命令，单击按钮，在键盘上按CTRL + M，或在视图管理器中单击鼠标右键，然后选择“新建地图视图”。创建一个新的空白地图视图。

　　打开现有的地图视图

　　通过单击相应的“地图”选项卡，在“视图管理器”中选中地图视图名称旁边的框，或通过选择“窗口” |“窗口”，可以打开现有的地图视图。 [地图名称]。默认情况下，第一个地图视图名为Map 1，因此可以通过选择Window | Map 1命令。要打开现有项目，请使用File | File。打开命令。

　　创建地图图层

　　使用地图|创建第一个地图图层。创建井图或地图|创建底图命令。

　　如果创建井图并且已经创建了一个项圈表，则该视图将自动使用该项圈表。如果不存在Collars表，则提示您输入数据文件。将自动创建“项圈”表。如果存在多个“项圈”表，则会提示您选择一个表。

　　如果已经创建了现有地图，并且井图或基础图应添加到现有地图，请单击“地图” |“地图”。添加井层或地图|添加基本层命令。如果使用“创建井图”或“创建底图”命令并且可用空白地图视图，则将在该地图视图中创建地图，否则，将在新地图视图中创建该地图。

　　向地图视图添加其他信息

　　可以将基础图，其他井图和井选择器图添加到现有图视图中。绘图对象也可以添加到地图图层。

　　横断面图

　　横截面视图在页面上显示多个孔。可以从区域栏，岩性或线/符号测井类型创建横截面。可以将其他日志类型添加到显示中，类似于钻孔视图，但是这些日志不包括在自动横截面连接中。

　　孔可以从表视图自动连接到显示层，区域或岩性，从而在整个页面上连接孔的信息。也可以显示未连接或手动连接的孔，从而将孔连接到您选择的位置。

　　孔可以垂直显示，也可以根据表中的“倾角”（或“倾角”）和“方位角”列计算出偏差。可以更改井距和高程悬挂，以显示数据所需的外观。

　　横截面视图还允许将数据导出到数据文件以在Surfer中使用，或导出到Voxler 3D显示器以创建围栏图。可以将图形对象，标签和其他日志添加到横截面视图中。

　　该横截面显示了两个孔及其之间的层。

　　打开一个新的横截面视图

　　单击文件|新增| “横截面视图”命令，单击按钮，或在“视图管理器”中单击鼠标右键，然后选择“新建横截面视图”以将新的空白横截面视图添加到现有项目。

　　也可以使用“横截面|横截面”创建新的横截面视图窗口。创建横截面命令。

　　打开现有的横截面视图

　　通过单击相应的“横截面”选项卡，在“视图管理器”中选中横截面视图名称旁边的框，或通过选择“窗口” |“窗口”，可以打开现有的横截面视图。 [横断面名称]。默认情况下，第一个横截面视图名为“横截面1”，因此可以通过选择“窗口” |“窗口”来打开此横截面视图。横断面1命令。

　　向横截面视图添加其他信息

　　可以将工程图对象和插入的地图图层添加到横截面视图中。

　　键盘指令

　　您可以使用键盘在井孔视图内移动指针，选择和移动对象以及执行命令。

　　箭头键可在井眼视图中移动光标。

　　按下空格键等效于单击鼠标左键。

　　双击空格键与双击鼠标相同。

　　菜单访问

　　按住ALT键并在菜单栏中按带下划线的字母，使用键盘访问菜单命令。显示下拉菜单时，您可以通过按命令中带下划线的字母来访问命令。

　　对话存取

　　您也可以使用键盘在对话框中移动。 TAB键在对话框中的选项之间移动。 SPACEBAR用于模拟鼠标单击，使您可以切换复选框或按下按钮，以使您可以访问其他对话框或关闭当前对话框。当您使用TAB键在对话框中移动时，选项变为活动状态时将突出显示。您还可以通过按住ALT键并键入字母来使用带下划线的热键。这将立即将您移至所需的选项。请注意，并非所有对话框都具有ALT键访问权限。
