　　caxa cam数控车2020补丁是针对刚发布没多久的caxa cam 2020而开发，可帮助用户直接将官方版直接，只需要把小编提供的文件复制到对应的程序安装路径下替换就可以将程序，从此就可以永久免费使用，并且不会出现任何功能限制；新版本对接口进行大力更新，CAD接口提供无缝的数据导入和导出。当前，从CAD模型到从CAD导入到仿真再回到CAD模型的循环是开放的，因为不可能将仿真结果导出为原始或中性CAD格式(STEP等)，新的CAD导出将消除流程链中的这种不连续性，几何图形的CAD导出，最初是从CAD系统开始的，并且由Simufact Additive进行了补偿或扭曲，可以再次导出到本机和中性CAD文件中；这些文件以后可用于CAM模拟和CAD程序中的进一步处理。消除了这些几何结构的耗时且不准确的手动重建；需要的用户可以下载体验

软件功能

　　支持高速加工

　　本系统支持高速切削工艺，以提高产品精度，降低代码数量，使加工质量和效率大大提高。

　　可设定斜向切入和螺旋切人等接近和切入方式，

　　拐角处可设定圆角过渡，轮廓与轮廓之间可通过圆弧或S字型方式来过渡形成光滑连接，

　　从而生成光滑刀具轨迹，有效地满足了高速加工对刀具路径形式的要求。

　　参数化轨迹编辑和轨迹批处理

　　CAXA制造工程师的'轨迹再生成'功能可实现参数化轨迹编辑。

　　用户只需选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。

　　CAXA制造工程师可以先定义加工轨迹参数，而不立即生成轨迹。

　　工艺设计人员可先将大批加工轨迹参数事先定义而在某一集中时间批量生成；这样，合理地优化了工作时间。

软件特色

　　数据接口

　　丰富流行的数据接口

　　CAXA制造工程师是一个开放的设计/加工工具。

　　它提供了丰富的数据接口，包括:直接读取市场上流行的三维CAD软件，如CATIA，Pro/ENGINEER的数据接口;

　　基于曲面的DXF和IGES标准图形接口，基于实体的STEP标准数据接口;

　　Parasolid几何核心的x-T、x-B格式文件;

　　ACIS几何核心的SAT格式文伟面向快速成型设备的STL以及面向Internet和虚拟现实的VRML等接13。

　　这些接口保证了于世界流行的CAD软件进行双向数据交换，

　　使企业可以跨平台和跨地域地与合作伙伴实现虚拟产品开发和生产。

　　独具特色的加工仿真与代码验证

　　可直观、精确地对加工过程进行模拟仿真、对代码进行反读校验。

　　仿真过程中可以随意放大、缩小、旋转，便于观察细节，可以调节仿真速度;能显示多道加工轨迹的加工结果。

　　仿真过程中可以检查刀柄干涉、快速移动过程(G00)中的干涉、刀具无切削刃部分的干涉情况，

　　可以将切削残余量用不同颜色区分表示，并把切削仿真结果与零件理论形状进行比较等。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

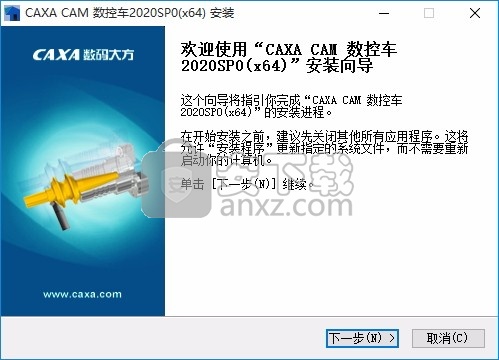

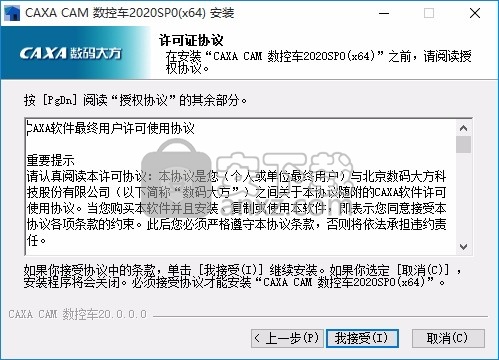

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

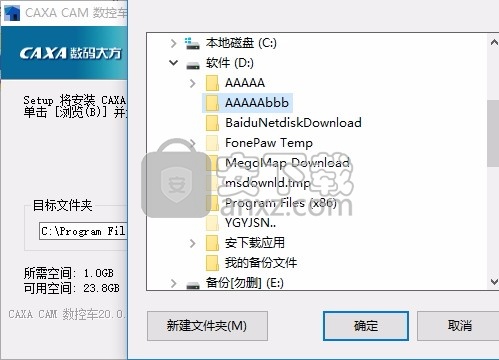

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

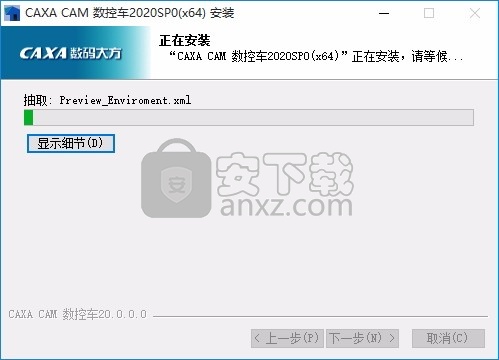

　　5、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

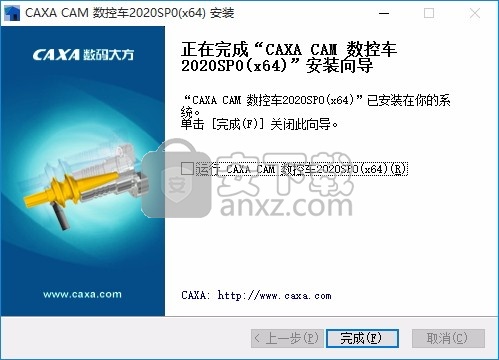

　　6、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

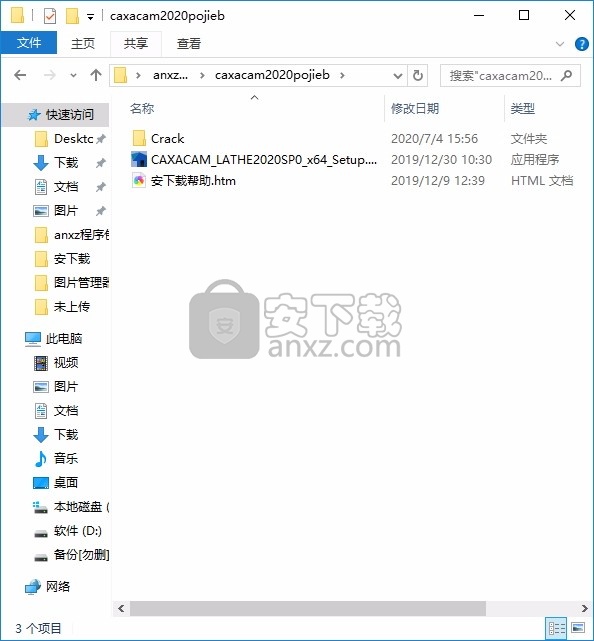

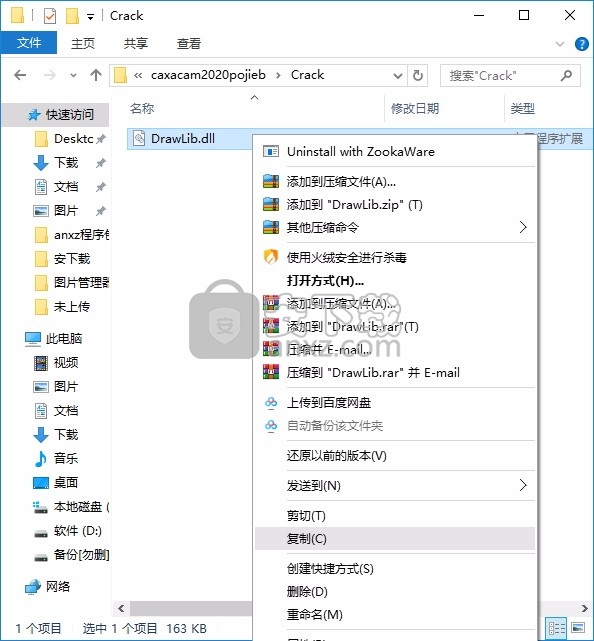

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

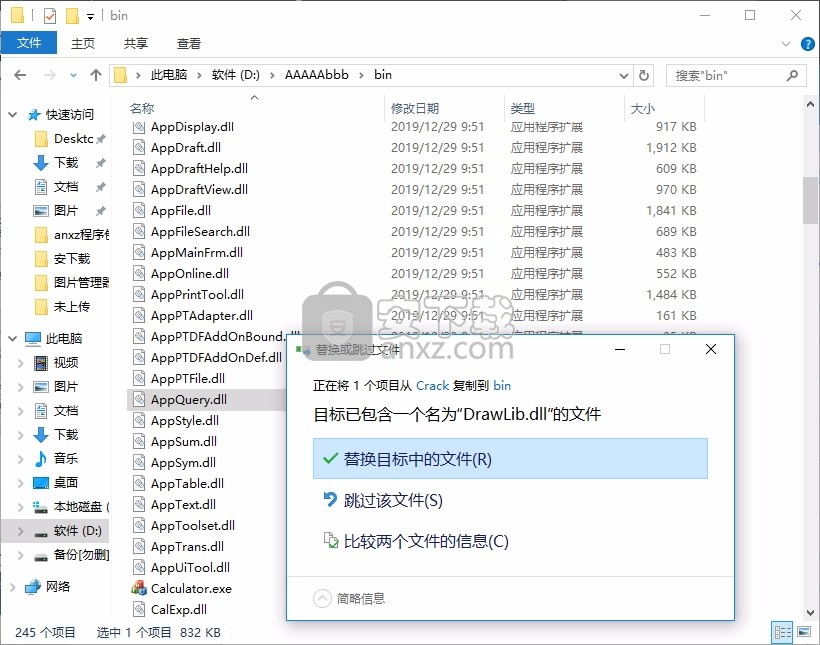

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中替换源文件

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　用户界面

　　用户界面（简称界面）是交互式绘图软件与用户进行信息交流的中介。系统通过界面反映当前信息状态或将要执行的操作，用户按照界面提供的信息做出判断，并经由输入设备进行下一步的操作。因此，用户界面被认为人机对话的桥梁。

　　电子图板的用户界面包括两种风格：最新的Fluent风格界面和经典界面。新风格界面主要使用功能区、快速启动工具栏和菜单按钮访问常用命令。经典风格界面主要通过主菜单和工具条访问常用命令。

　　除了这些界面元素外，还包括状态栏、立即菜单、绘图区、工具选项板、命令行等。

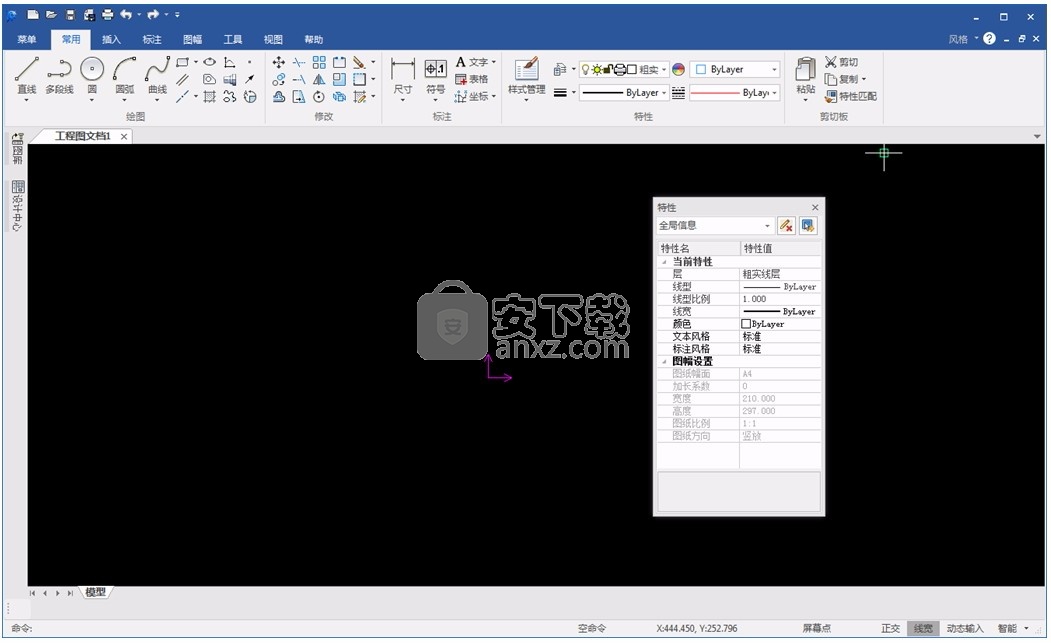

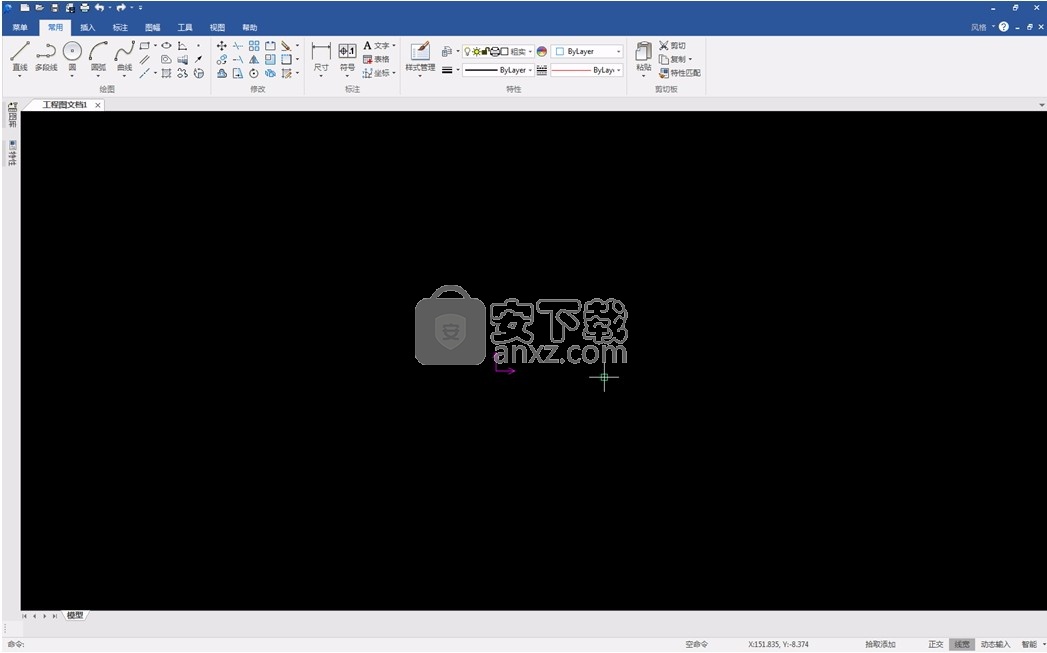

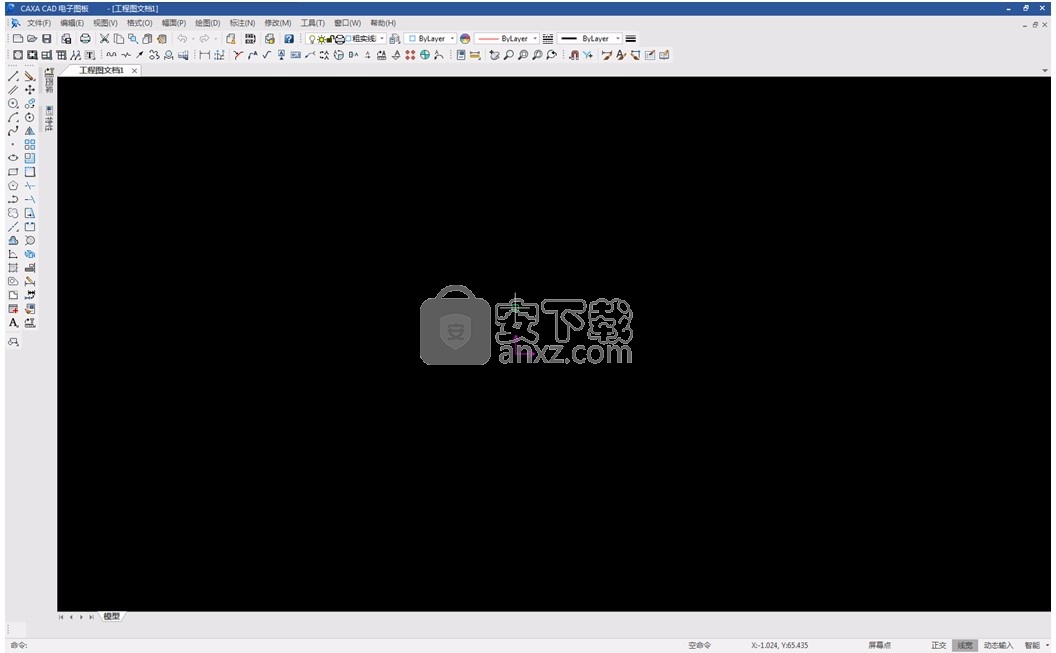

　　电子图板的两种界面如图1-3、1-4所示：

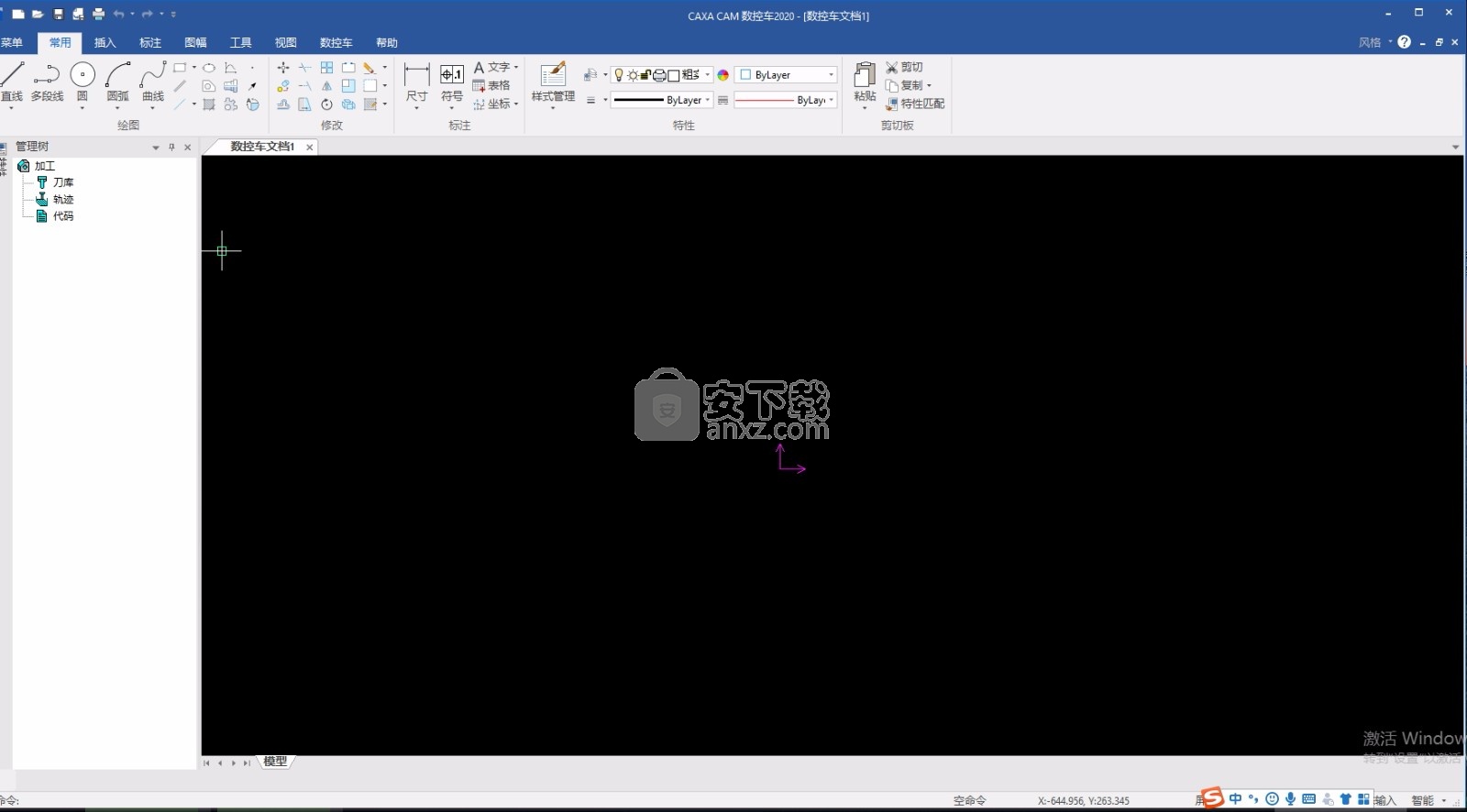

　　图1-3 电子图板Fluent风格界面

　　图1-4 电子图板经典界面

　　菜单按钮

　　在新界面下，可以使用菜单按钮呼出主菜单。新界面主菜单的主要应用方式与传统的主菜单相同。

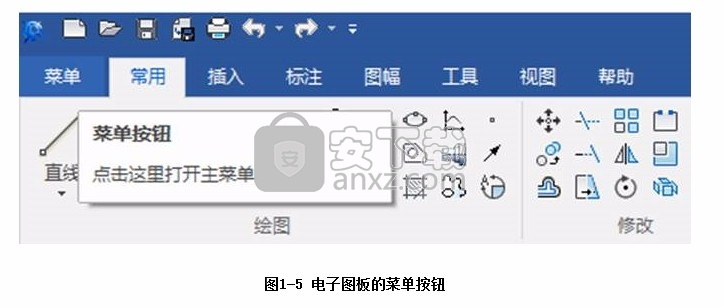

　　【菜单按钮】如图1-5所示：

　　图1-5 电子图板的菜单按钮

　　菜单按钮的使用方法：

　　使用鼠标左键单击菜单按钮，调出新界面下的主菜单。

　　菜单按钮上默认显示最近使用文档，单击文档名称即可直接打开。

　　将光标在各种菜单上停放即可显示子菜单，使用鼠标左键单击即可执行命令。

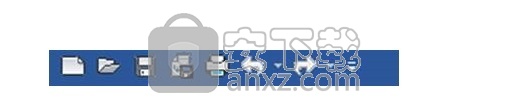

　　快速启动工具栏

　　快速启动工具栏用于组织经常使用的命令，该工具栏可以自定义。

　　【快速启动工具栏】如图1-6所示：

　　图1-6 电子图板的快速启动工具栏

　　快速启动工具栏具体的使用方法：

　　使用鼠标左键单击快速启动工具栏上的图标即可执行对应的命令。

　　使用鼠标右键单击快速启动工具栏上的图标时弹出自定义快速启动工具栏菜单。

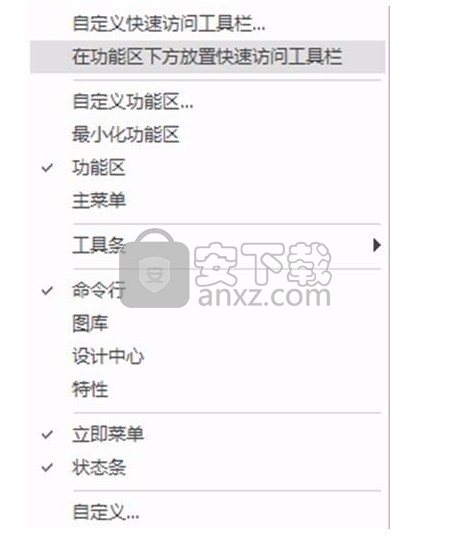

　　【自定义快速启动工具栏菜单】如图1-7所示：

　　图1-7 自定义快速启动工具栏菜单

　　此时可以选择将该命令【从快速启动工具栏移除】，【在功能区下方显示快速启动工具栏】，也可以通过点击【自定义快速启动工具栏下拉菜单】，并在弹出的【快速启动工具栏自定义对话框】中进行自定义。

　　另外，在该弹出菜单中还可以打开或关闭其它界面元素，如主菜单、工具条以及状态栏等，其功能与【界面元素配置菜单】类似。

　　使用鼠标右键单击功能区面板或主菜单上的图标，可以在弹出的菜单中选择将该命令【添加到快速启动工具栏】。

　　利用【快速启动工具栏自定义对话框】也可以对快速启动工具栏进行配置。

　　【快速启动工具栏自定义对话框】可以通过在【自定义快速启动工具栏下来菜单】中点击【更多命令】或在【界面元素配置菜单】中单击【自定义快速启动工具栏】项目呼出。

　　该对话框不仅可以实现添加/删除快速启动工具栏项目和在功能区下方显示快速启动工具栏等可以由【自定义快速启动工具栏下来菜单】实现功能，还能添加/删除分割符，并且可以对快速启动工具栏中的命令进行排序。

　　通过单击重置按钮，可以将快速启动工具栏恢复到默认状态。

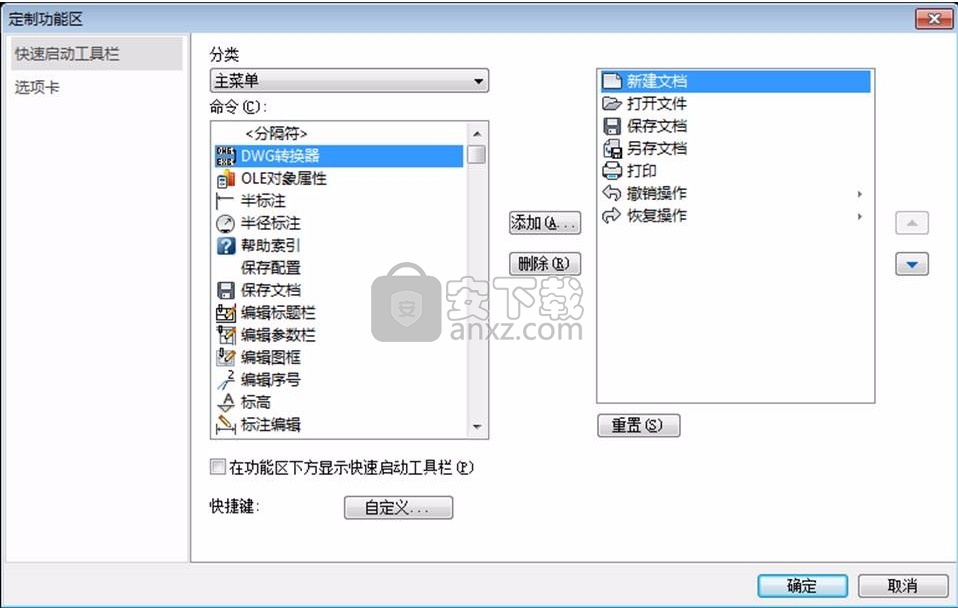

　　【快速启动工具栏自定义对话框】如图1-8所示：

　　图1-8 快速启动工具栏自定义对话框

　　单击快速启动工具栏最右边的按钮也可以进行快速启动工具栏的自定义。

　　功能区

　　Fluent风格界面中最重要的界面元素为【功能区】。使用功能区时无需显示工具条，通过单一紧凑的界面使各种命令组织的简洁有序，通俗易懂，同时使绘图工作区最大化。

　　【功能区】通常包括多个【功能区选项卡】，每个【功能区选项卡】由各种【功能区面板】组成。

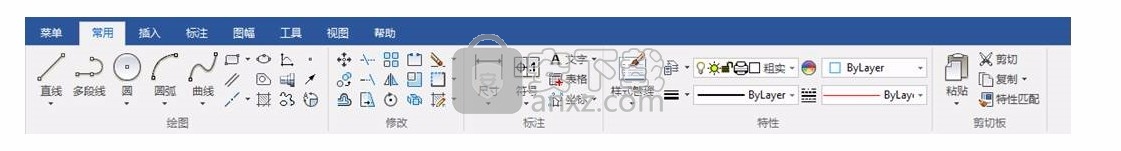

　　【功能区】如图1-9所示：

　　图1-9 电子图板功能区

　　各种功能命令均根据使用频率、设计任务有序地排布到【功能区】的选项卡和面板中。例如，电子图板的功能区选项卡包括【常用】、【插入】、【标注】、【图幅】、【工具】、【视图】、【帮助】等；而【常用选项卡】由【绘图】、【修改】、【标注】、【特性】和【剪切板】等功能区面板组成。

　　功能区的使用方法包括：

　　在不同的功能区选项卡间切换时，可以使用鼠标左键单击要使用的功能区选项卡。当光标在功能区上时，也可以使用鼠标滚轮切换不同的功能区选项卡。

　　可以双击当前功能区选项卡的标题，或者在功能区上单击鼠标右键【最小化】功能区。功能区最小化时单击功能区选项卡标题时，功能区向下扩展；光标移出时，功能区选项卡自动收起。

　　在各种界面元素上单击鼠标右键后，可以在弹出的菜单中打开或关闭功能区。

　　功能区面板上包含各种功能命令和控件，使用方法与通常的主菜单或工具条上的相同。

　　单击功能区右上角的【风格】可以在下拉菜单中选择电子图板界面色彩或者自定义色彩。

　　状态栏

　　电子图板提供了多种显示当前状态的功能，它包括屏幕状态显示、操作信息提示、当前工具点设置及拾取状态显示等等。

　　【状态栏】如图1-10所示：

　　图1-10状态栏

　　1) 操作信息提示区

　　操作信息提示区位于屏幕底部状态栏的左侧，用于提示当前命令执行情况或提醒用户输入。

　　2) 点工具状态提示

　　当前工具点设置及拾取状态提示位于状态栏的右侧，自动提示当前点的性质以及拾取方式。例如，点可能为屏幕点、切点、端点等等，拾取方式为添加状态、移出状态等。

　　3) 命令与数据输入区

　　命令与数据输入区位于状态栏左侧，用于由键盘输入命令或数据。

　　4) 命令提示区

　　命令提示区位于命令与数据输入区与操作信息提示区之间，显示目前执行的功能的键盘输入命令的提示，便于用户快速掌握电子图板的键盘命令。

　　5) 当前点坐标显示区

　　当前点的坐标显示区位于屏幕底部状态栏的中部。当前点的坐标值随鼠标光标的移动作动态变化。

　　6) 点捕捉状态设置区

　　点捕捉状态设置区位于状态栏的最右侧，在此区域内设置点的捕捉状态，分别为自由、智能、导航和栅格。

　　7) 正交状态切换

　　单击该按钮可以打开或关闭系统为【非正交状态】或【正交状态】。

　　8) 线宽状态切换

　　单击该按钮可以在【按线宽显示】和【细线显示】状态间切换。

　　9) 动态输入工具开关

　　单击该按钮可以打开或关闭【动态输入】工具。

　　立即菜单

　　电子图板提供了立即菜单的交互方式，用来代替传统的逐级查找的问答式交互，使得交互过程更加直观和快捷。

　　立即菜单描述了该项命令执行的各种情况和使用条件。用户根据当前的作图要求，正确地选择某一选项，即可得到准确的响应。用户在输入某些命令以后，在绘图区的底部会弹出一行立即菜单。

　　例1：直线命令

　　输入一条画直线的命令（从键盘输入【line】或用鼠标在【绘图工具条】单击【直线按钮），则系统立即弹出一行立即菜单及相应的操作提示。

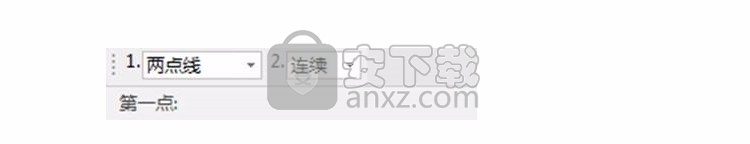

　　直线命令立即菜单如图1-11所示：

　　图1-11 直线命令立即菜单

　　此菜单表示当前待画的直线为两点线方式，连续的连续直线。在显示立即菜单的同时，在其下面显示如下提示：【第一点：】。

　　用户按要求输入第一点后，系统会提示【第二点：】。用户再输入第二点，系统在屏幕上从第一点到第二点之间画出一条直线。

　　立即菜单的主要作用是可以选择某一命令的不同功能。可以通过鼠标单击立即菜单中的下拉箭头或用快捷键Alt+数字键进行激活，如果下拉菜单中有很多可选项时，可使用快捷键“Alt+连续数字键”进行选项的循环。

　　如上例，如果想画一条单根直线，那么可以用鼠标单击立即菜单中的【2.连续】或用快捷键Alt＋2激活它，则该菜单变为【2.单根】。

　　如果要使用【角度线】功能，那么可以用鼠标单击立即菜单中的【1角度线】或用快捷键【Alt＋1】激活它。

　　例2：坐标标注命令

　　调用【坐标标注】功能后，弹出立即菜单。

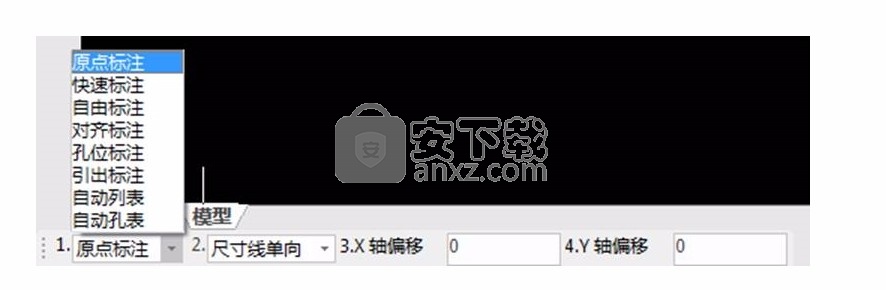

　　坐标标注立即菜单如图1-12所示：

　　图1-12 立即菜单选项

　　在立即菜单环境下，用鼠标单击其中的某一项（例如【1.原点标注】）或按【Alt+数字】组合键（例如【Alt+1】），会在其上方出现一个选项菜单或者改变该项的内容。

　　界面颜色

　　电子图板提供界面颜色设置工具，可以修改软件整体界面元素的配色风格。

　　在电子图板界面右上角方有界面配色风格下拉菜单。

　　【界面配色风格下拉菜单】如图1-13所示：

　　图1-13界面配色风格下拉菜单

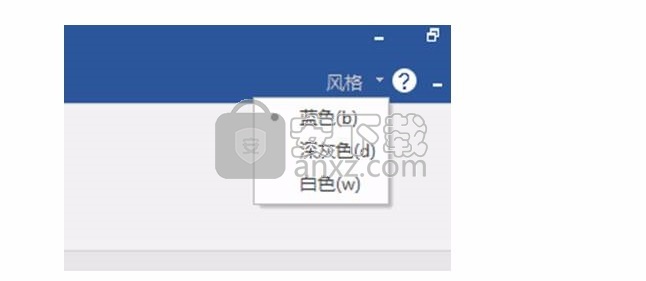

　　单击箭头展开下来菜单后，可根据用户个人的喜好选择界面颜色。电子图板默认提供蓝色、深灰色和白色三种默认风格。

　　工具选项板

　　工具选项板是一种特殊形式的交互工具，用来组织和放置图库、属性修改等工具。

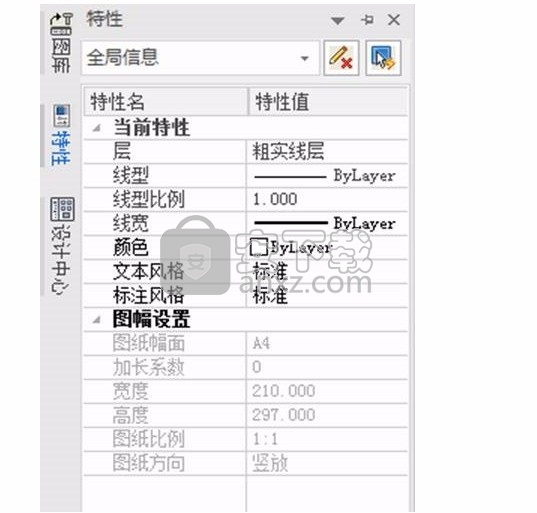

　　电子图板的工具选项板有【图库】、【特性】。

　　平时，工具选项板会隐藏在界面左侧的工具选项板工具条内，将鼠标移动到该工具条的工具选项板按钮上，对应的工具选项板就会弹出。

　　工具选项板（左侧竖向工具条）如图1-14所示：

　　图1-14 工具选项板工具条

　　工具选项板的使用方法包括：

　　在界面元素空白处按右键，在弹出的菜单中可以打开或关闭工具选项板。

　　可以使用鼠标左键按住工具选项板标题栏后进行拖动，确定位置。

　　确定工具选项板位置如图1-15所示：

　　图1-15 确定工具选项板位置

　　可以单击工具选项板右上角的图标，使其自动隐藏或一直显示。

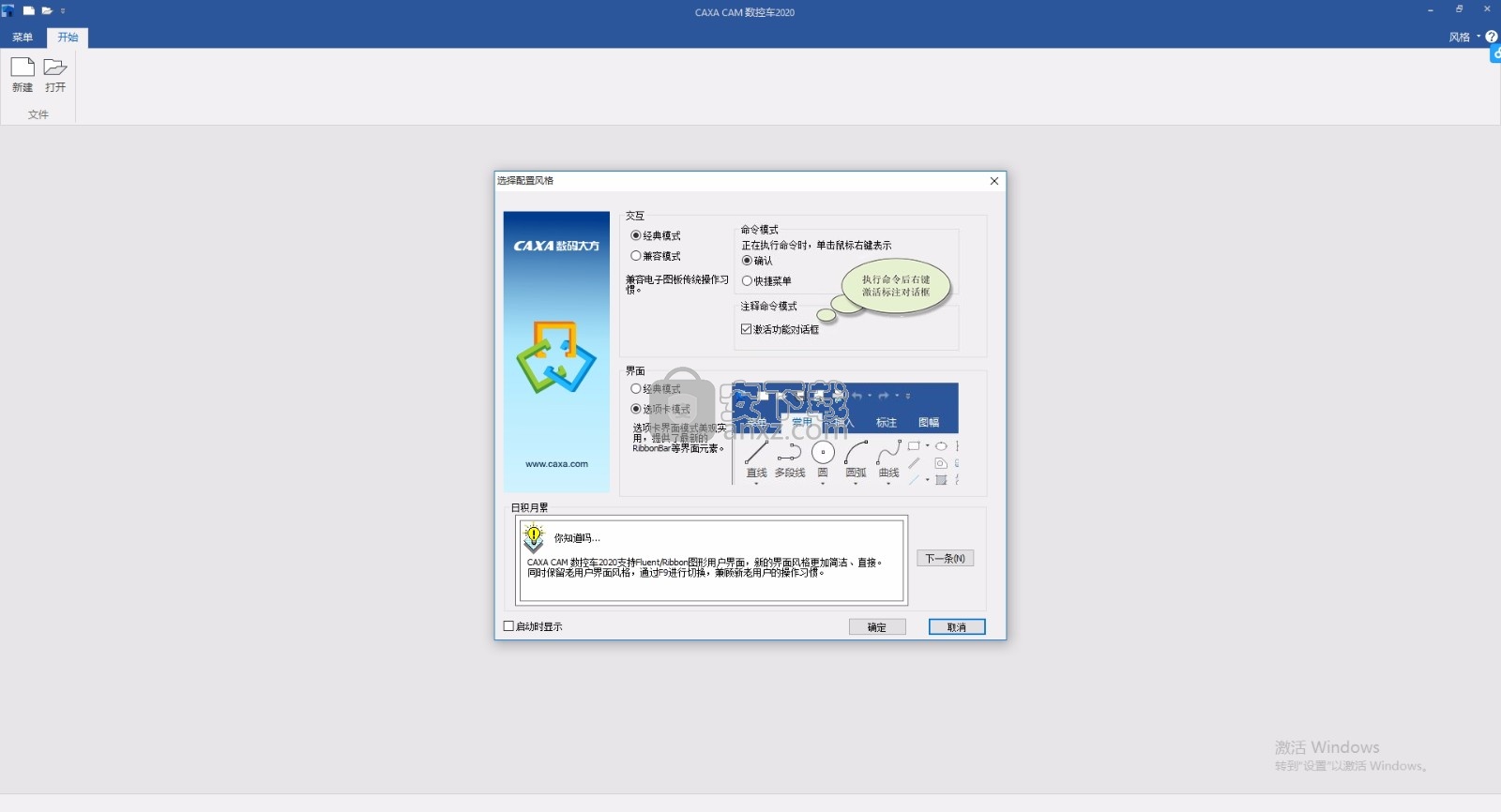

　　新老界面切换

　　全新的Fluent风格界面拥有很高的交互效率，但为了照顾老用户的使用习惯，电子图板也提供了经典界面风格。

　　在Fluent风格界面下的功能区中单击【视图选项卡】→【界面操作面板】→【切换界面风格】或在主菜单中单击【工具】→【界面操作】→【切换】，就可以在新界面和经典界面中进行切换。该功能的快捷键为F9。

　　生成轨迹

　　生成轨迹是使用数控车软件进行加工的关键步骤。本章将介绍几种常用的加工功能，详细介绍其中各个参数的作用，并尽量给出实例来更为直观的展示这些加工功能的使用方法。

　　刀库节点

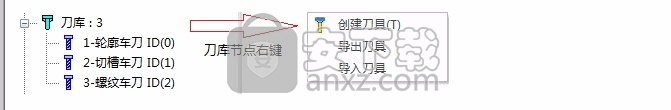

　　刀库节点用于管理文档中的刀具信息。在“刀库”节点上单击右键可以弹出刀库相关的菜单，可以执行“创建刀具”“导入刀具”“导出刀具”命令。通过创建刀具和导入刀具加入到文档中的刀具会以子节点的形式，添加到刀库节点下。

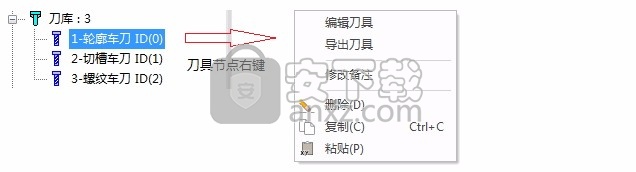

　　单击刀具节点可以在绘图区原点处显示刀具的形状，双击刀具节点可以执行“编辑刀具”命令，右键单击刀具节点可以弹出刀具相关的菜单，可以执行“编辑刀具”“导出刀具”“修改备注”等刀具命令，以及删除、复制、粘贴这些通用命令。

　　导出刀具命令将选中的刀具信息输出到一个.tld文件中，而导入刀具命令将.tld文件中保存的刀具信息重新读入文档中。需要注意的是，刀库中不允许刀具号相同的刀具，若.tld文件中保存的刀具号与文档中已有的刀具号相同，则会给新读入的刀具自动安排一个新的刀具号。

　　轨迹节点

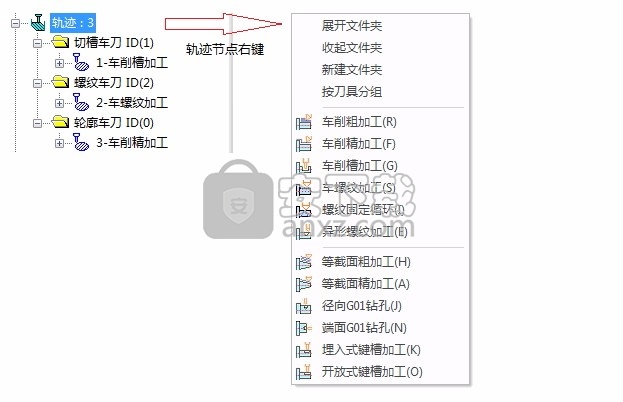

　　轨迹节点用于管理文档中的轨迹信息。在“轨迹”节点上单击右键可以弹出轨迹相关的菜单，可以执行“展开文件夹”“收起文件夹”“新建文件夹”“按刀具分组”四个文件夹操作命令和所有的生成轨迹的命令。文档中所有的轨迹都会以子节点的形式，添加到轨迹节点下。

　　新建文件夹命令可以在轨迹节点下生成文件夹节点，用于存放每个轨迹的节点。

　　展开文件夹命令可以将文件夹节点和其中所有的轨迹子节点展开显示在管理树上，用户可以看到文件夹中轨迹的细节信息。

　　收起文件夹命令可以将文件夹节点和其中所有的轨迹紫节点从管理树上收起，此时用户只能看到文件夹名称。

　　按刀具分组命令可以自动将所有轨迹按照轨迹使用的刀具分组，每个使用的刀具生成一个文件夹节点，文件夹名称即为刀具名称，而使用该刀具的轨迹则加入到该文件夹节点下。使用这个命令可以方便的对使用同一刀具的轨迹进行统一的操作。

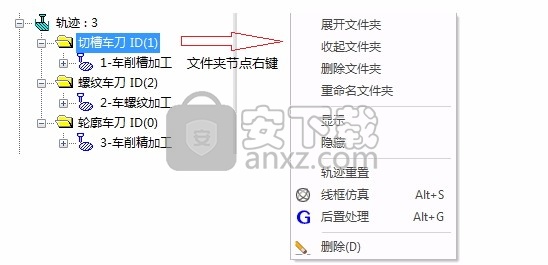

　　在文件夹节点单击右键可以同时选中文件夹下的所有轨迹，并弹出一个相关的菜单。可以执行“展开文件夹”“收起文件夹”“删除文件夹”“重命名文件夹”这四个文件夹命令，以及显示、隐藏、轨迹重置、线框仿真、后置处理这些轨迹命令，以及删除文件夹中的轨迹。

　　单个轨迹的子节点也包含有丰富的内容。其中，路径子节点标识了轨迹的长度信息，加工参数子节点可以通过双击来执行“轨迹编辑”命令，刀具子节点显示了轨迹加工使用的刀具，坐标系子节点显示了轨迹使用的坐标系，几何元素子节点包含了轨迹相关的几何信息。单击这些几何节点，可以在绘图区亮显这些几何元素。

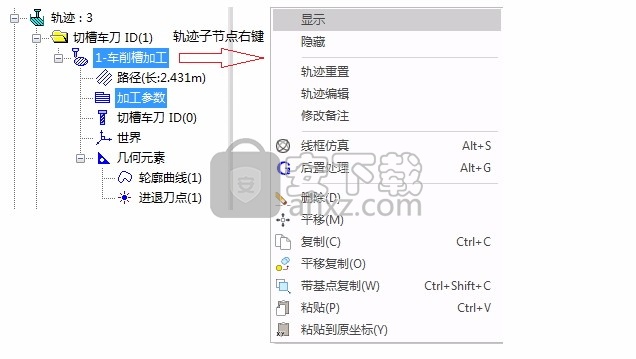

　　在轨迹子节点上单击右键可以弹出一个轨迹相关的菜单，可以执行“显示”“隐藏”“轨迹重置”“轨迹编辑”“修改备注”“线框仿真”“后置处理”这些轨迹命令，以及删除、平移、复制、粘贴等通用命令。

　　修改备注命令可以给轨迹添加备注信息，方便与文档中的其他轨迹进行区别。

　　代码节点

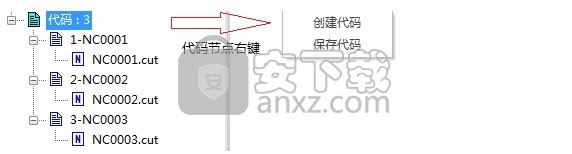

　　代码节点用于管理文档中的G代码信息。在“代码”节点上单击右键可以弹出G代码相关的菜单，可以执行“创建代码”“保存代码”命令。

　　创建代码命令可以新建一个空白的G代码，用户可以自由的对其进行编辑，而保存代码命令可以将G代码保存为指定后缀名的文件。

　　通过创建代码和后置处理生成的G代码会以子节点的形式，添加到代码节点下。

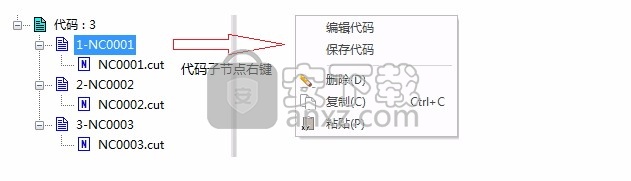

　　双击代码子节点可以执行“编辑代码”命令，在代码子节点单击右键可以弹出与G代码相关的菜单，可以执行“编辑代码”“保存代码”这两个代码命令，以及删除、复制、粘贴这些通用命令。
