曲面生成帮

　　曲面生成帮可以帮助用户制作曲面图形，软件通过函数生成曲面，在软件输入x项曲面函数指数、x项曲面函数系数、x项曲面函数常数，输入Z项目函数，设置相关的幂函数，设置曲面函数Y项常数值就可以在软件生成图形，可以在软件右侧查看图像内容，如果觉得当前的曲面是自己需要的就可以直接保存数据，支持将函数数据保存，方便以后在其他软件直接使用当前的函数生成3D曲面，软件界面提供细节参数调整功能，可以移动XYZ轴变量，从而生成新的图形，如果你需要通过函数制作高精度的曲面就可以下载曲面生成帮。

软件功能

　　1、曲面生成帮通过函数建立模型，可以直接在软件界面输入函数生成图形

　　2、显示3D取名图形，可以将生成结果保存

　　3、支持数据保存将当前的函数数据保存

　　4、输入有意义的函数数值就可以自动计算图形

　　5、通过输入准确的函数就可以得到高精准的模型

　　6、软件附加数值输入案例，可以参考官方的教程

软件特色

　　1、如果你会函数就可以通过这款软件编辑图形

　　2、可以在软件输入曲面函数指数，可以输入曲面系数

　　3、通过输入公式就可以创建曲面

　　4、可以设置x轴上曲面函数图象的取值范围

　　5、函数图象首相:截面X=0与图象相交所得的平面图像

　　6、设置曲面函数图象轴方向上的平移值(前后移动)

使用说明

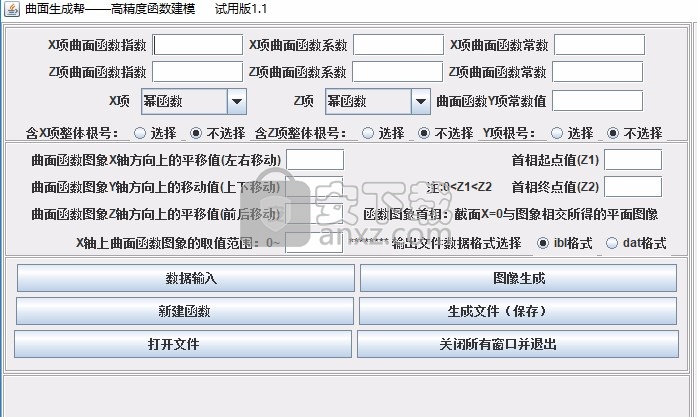

　　1、打开Qmscb_trial version.exe，提示软件界面参数输入，在软件输入函数内容

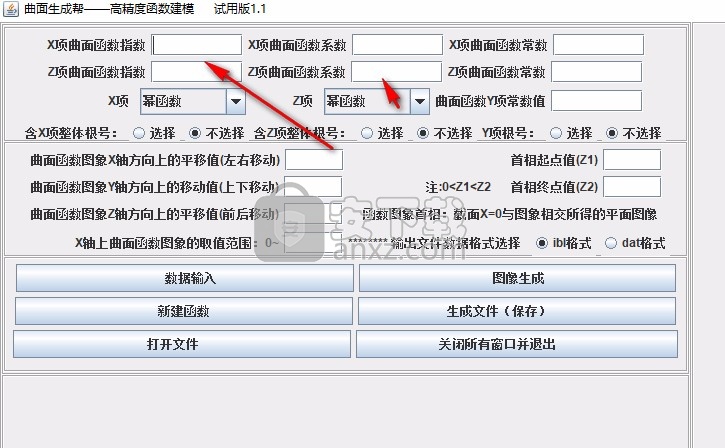

　　2、如果你会设置x项曲面函数指数、z项曲面函数指数就可以在软件输入

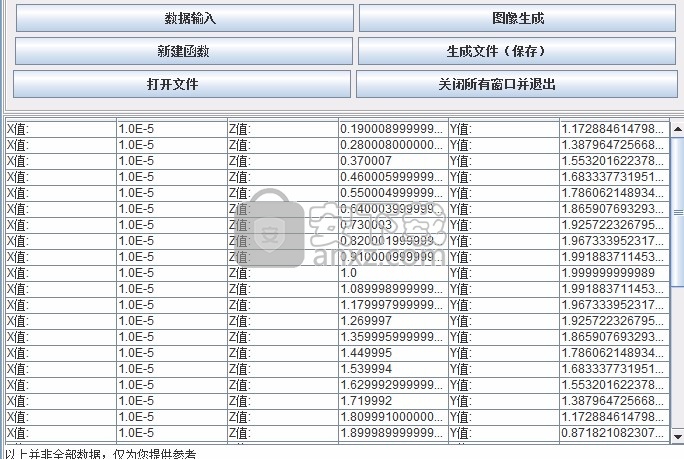

　　3、如果图像未显示,请操作鼠标进行缩放、旋转或平移,若仍未显示,请参考左侧的数据检查定义域范围,以确保函数所生成的值有意义

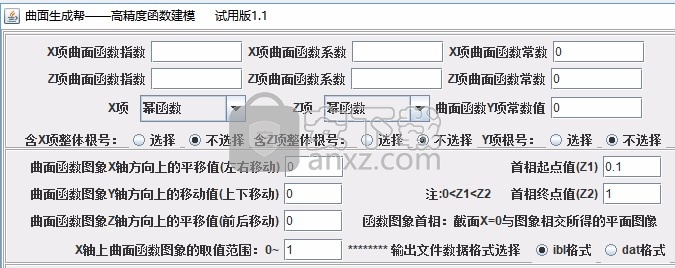

　　4、这里就是输入的函数信息，输入完毕点击图像生成就可以得到新的曲面

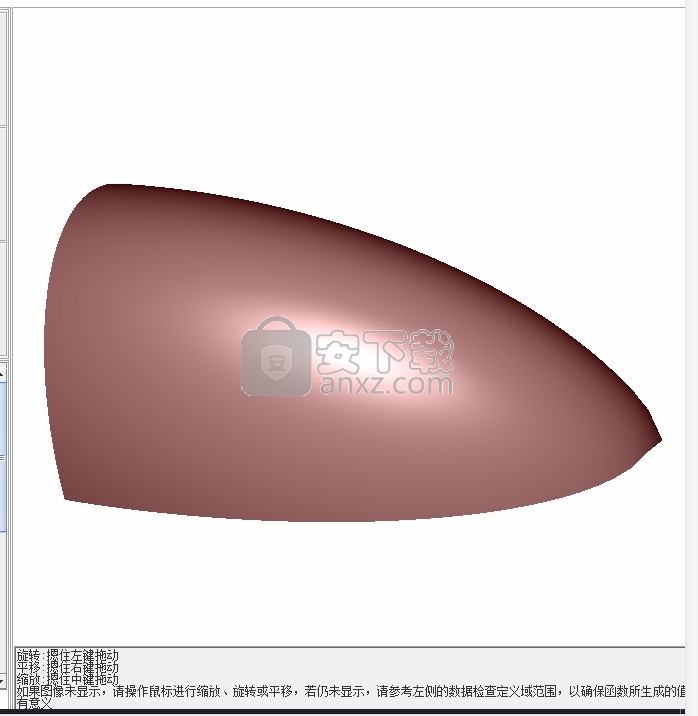

　　5、得到的曲面就是这样的，点击生成文件保存就可以将当前的曲面数据保存

　　6、修改参数，曲面函数图象x轴方向上的平移值(左右移动),曲面函数图象Y轴方向上的移动值(上下移动)

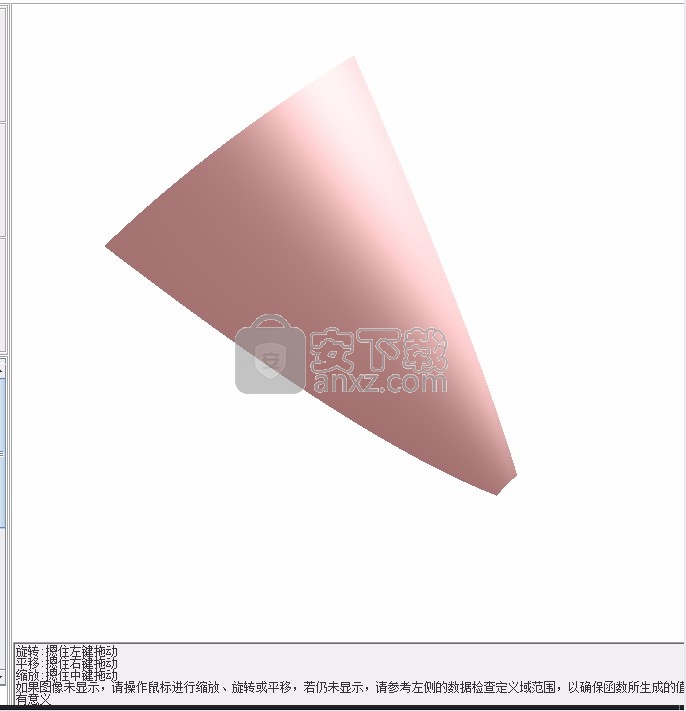

　　7、调整新的函数生成新图像，输出函数文件数据格式可以保存为ibl格式，可以保存dat格式

官方教程

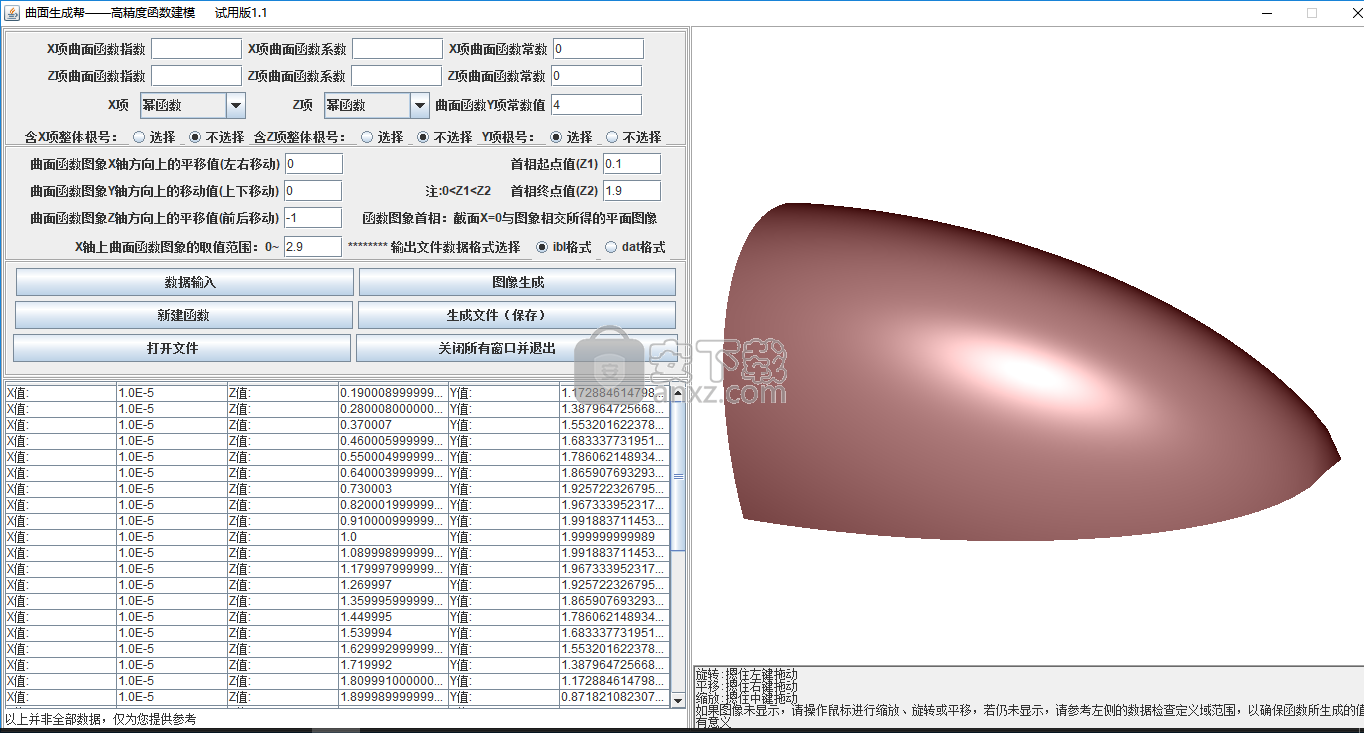

　　例1支持幂函数的输入。以一个部分椭球面(a=3;b=2;c=1)（截图1）表达式为例：y=√(-0.44*x^2-4*z^2+4)。

　　1.完成函数输入

　　X项与Z项指数输入2

　　X项函数系数输入-0.44

　　Z项函数系数输入-4

　　X项与Z项常数输入0

　　Y项常数输入4

　　函数类型选择：X项与Z项都选择“幂函数”

　　根号情况选择：含X项与含Z项整体根号情况为“不选择”，Y项根号为“选择”

　　2.完成图像的空间位置及定义域范围的确定（因限定X>0且Z>0，即仅显示1/4的坐标系范围，所以往往要根据需要进行图像的空间位置移动）。

　　X轴方向上平移值为0（左右移动：左移为正值 右移为负值）

　　Y轴方向上平移值为0（上下移动：上移为正值 下移为负值）

　　Z轴方向上平移值为-1（前后移动：前移为负值，后移为正值 因Z<0部分的图像无法显示，所以要前移一个单位）

　　以平移后的图像为基准，X轴上取值范围为0--2.9（输入2.9）

　　首相起点值0.1（Z1）（首相即截面X=0与曲面相交所得平面曲线）

　　首相终点值1.9（Z2）

　　首相起点值和终点值即首相曲线与Z轴的两个交点的值（0

　　注：一般为了确保所生成的值有意义，可适当缩小定义域的范围，所以在X轴上的取值和Z1、Z2的取值要适当，不要逼近定义域的极限值。

　　3.点击“数据输入”，完成上述数据的输入，再点击“图像生成”，生成图象。然后单击“生成文件（保存）”，在D盘目录下生成一个“qmscb”文件夹，点击“打开文件”查看数据，可自行根据需要确定数据存储格式为.ibl或.dat,以方便导入proe或ug使用。

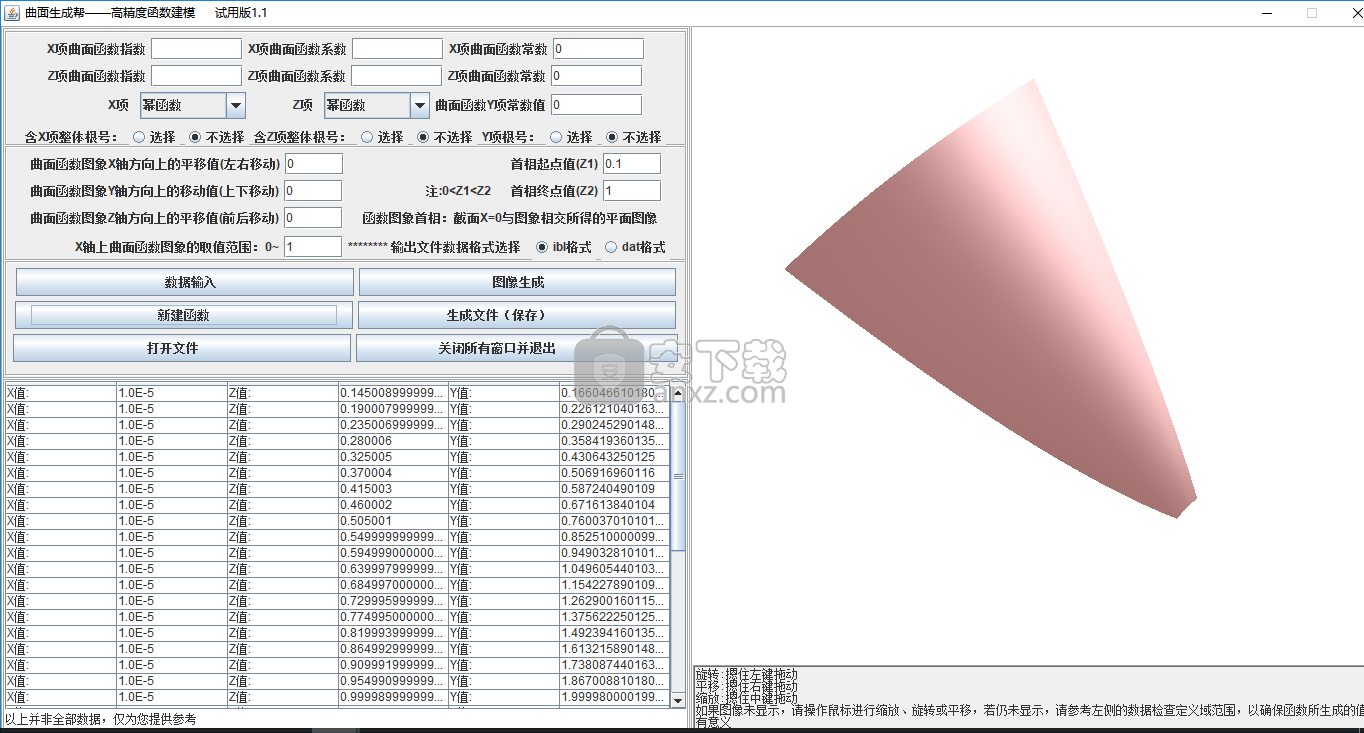

　　例2支持多次数据的输入(最多10次)。以Y=X^2+Z^2+X+Z为例（截图2）

　　1.函数输入:首先完成X与Z的2次项的输入：

　　X项与Z项指数输入2

　　X项与Z项函数系数输入1

　　X项Z项Y项常数都输入0

　　函数类型选择：X项与Z项都选择“幂函数”

　　根号情况选择：都为“不选择”

　　2.完成图像的空间位置及定义域的确定

　　X轴方向上平移值为0

　　Y轴方向上平移值为0

　　Z轴方向上平移值为0

　　X轴上取值范围为0--1（输入1）

　　首相起点值0.1（Z1）

　　首相终点值1（Z2）（0

　　3.点击“数据输入”，完成X和Z的2次项的输入，接着进行X与Z的1次项的输入：X项与Z项指数输入1，X项、Z项函数系数输入1，其它数据不变。

　　4.再次点击“数据输入”，完成X和Z的1次项的输入，点击“图像生成”，生成图象。

　　例3

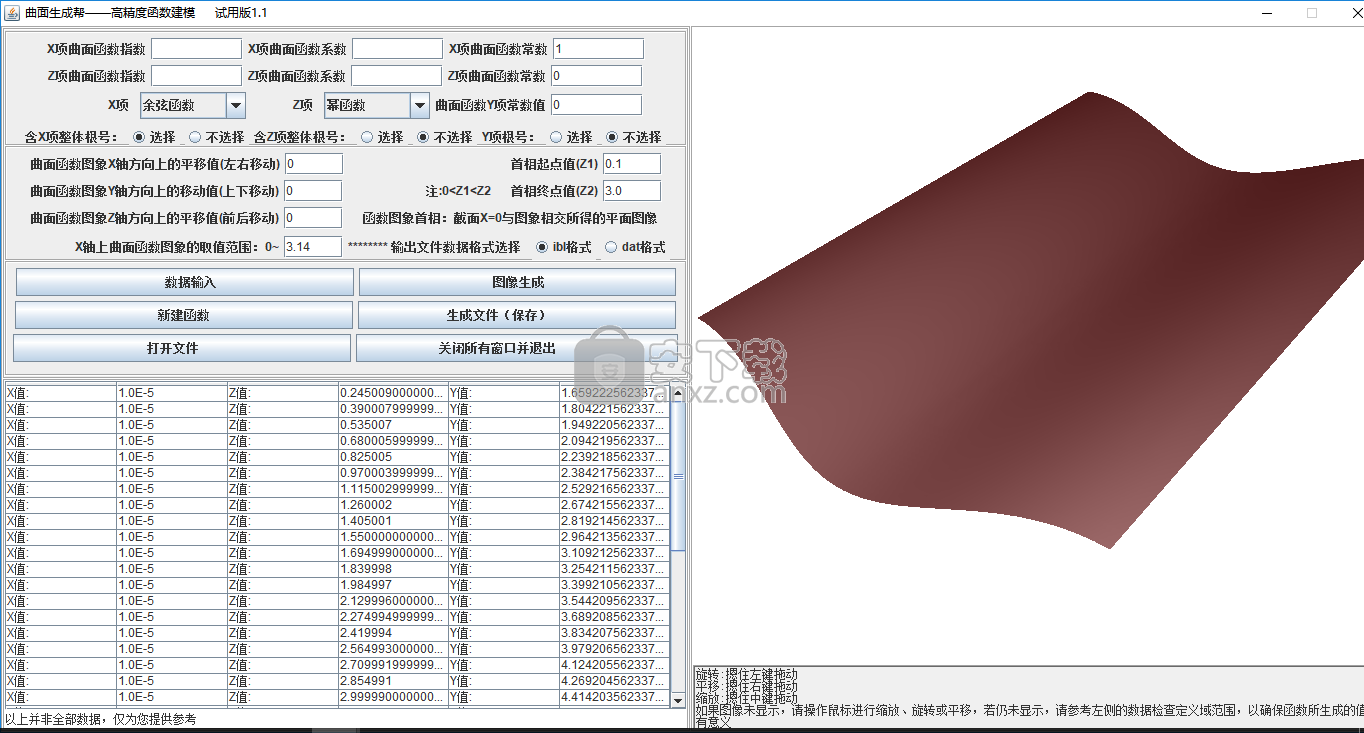

　　支持幂函数形式的复合函数的输入，以y=√(1+(cosx)^2)+z（截图3）为例：

　　1.

　　X项指数输入2，Z项指数输入1

　　X项与Z项系数都输入1

　　X项常数输入1，Z项与Y项常数输入0

　　X项函数类型选择“余弦函数”，Z项选择“幂函数”

　　含X项整体根号情况为“选择”

　　含Z项与含Y项整体根号情况为“不选择”

　　2.

　　所有平移值都为0

　　X轴上0--3.14

　　首相起点值0.1，终点值3.0

　　3.

　　数据输入，生成图像和文件。

　　注:点击“图像生成”之后生成图象,可能由于显示范围的原因需用鼠标调整图像位置和大小才能看到图像,如果调整之后依然无法看到图像,请检查窗口左下所生成的数据是否有意义。

　　运行程序时，若遇杀毒软件查杀请添加信任。

　　此版本为试用版，只提供5个文件的数据量，正式版提供全部40个文件的数据量
