Graphisoft ArchiCAD 21(三维虚拟建筑模型评估工具)

　　Graphisoft ArchiCAD 21是一款三维虚拟建筑模型评估工具，此工具是针对21版而设计的更新包，可以通过20版直接将其升级成21版，所以使用此数据包时需要在电脑中安装有ArchiCAD应用；此版本更新了楼梯工具，全新的楼梯工具可让您以任何设计规模创建，设计和有效记录任何典型或独特的楼梯，楼梯工具专注于直观，灵活的设计过程，并带有图形输入和编辑功能；楼梯工具支持遵守建筑法规和个人要求，楼梯的结构和饰面选项反映了施工技术的逻辑；使用类似于折线或墙输入的方法，可以在平面图和3D窗口中输入；幕墙所熟悉的编辑模式已被扩展，可用于楼梯工具，从而可以轻松配置子元素；新的楼梯工具逻辑，楼梯子元素是GDL组件，允许通用的几何形状，但由通用方案控制，从ARCHICAD 21开始，GDL组件还可以包括建筑材料和/或自定义配置文件；楼梯由线段组成，线段之间具有转弯，细分可以定义为运行，着陆或两个绕线器细分之一，在转弯类型中选择：自动着陆和复卷机类型；需要的用户可以下载体验

新版功能

　　楼梯工具

　　设计楼梯是建筑中最复杂的任务之一，ARCHICAD 21的新型楼梯工具可为特定建筑物提供最佳的楼梯设计供您选择。

　　栏杆工具

　　可以创建复杂而配置的栏杆系统，其与楼梯，楼板，墙壁，屋顶或网联系。

　　可视化

　　ARCHICAD 21的集成CineRender基于MAXON的Cinema 4D v18渲染引擎，可为建筑师在BIM上下文中提供高质量，逼真的渲染。

　　元素分类

　　ARCHICAD设计模型可以描述为一个中央BIM数据库，该数据库存储所有项目数据并使任何项目涉众都可以访问。

　　IFC

　　热链接工程师创建的外部IFC模型内容可以作为热链接放置到ARCHICAD 21设计项目中，作为受保护的参考内容。

　　碰撞检测

　　随着BIM的发展，事实上，工作流越来越多，建筑师以BIM格式接收顾问信息。

　　Apple MacBook Pro

　　的Touch Bar支持 Touch Bar是键盘中内置的支持多点触控的玻璃条，可在需要时立即访问基本工具。

　　通过使用新的MacBook Pro Touch Bar，架构师可以轻松地访问最相关的ARCHICAD控件和命令。

软件特色

　　建模工程开口

　　在ARCHICAD中，开口几何由开口实体及其连接的元素定义。

　　在数学上：开孔由操作员主体和通过关系链接连接到操作员的一个或多个目标元素定义

　　每个开口与一个元素相关联，但可以切割并连接到多个元素。

　　开体

　　开口主体是基础多边形的线性挤压，该基础多边形可以是矩形或圆形/椭圆形。

　　在几何输入字段中编辑多边形的宽度/高度尺寸。

　　要定义适当位置/凹陷：

　　将开孔的限制设置为半无限或有限

　　定义相对于关联元素的参考平面的适当位置/凹陷的深度（并根据需要偏移）

　　使用翻转来改变侧面

　　使用有限选项指定确切的挤出长度，以创建大部分或完全位于切割元素内的开口

　　定位与方向

　　开口的位置是相对于其关联元素定义的，并随其移动。

　　如果移动任何其他连接的切割元素，则开口的原始位置不会改变。

　　开口的方向可以不同：水平，垂直或与相关元素的表面对齐（垂直）。

　　您也可以定义自定义角度：选择现有的开口，单击自定义方向选项，然后将开口旋转到位。

　　锚点

　　从九个点中选择一个作为开口的锚点。

　　锚点是用于测量洞口高程的参考。如果开口主体是对齐的或水平的：将锚点高程输入到其关联元素的原始故事。

　　直观一致的放置和编辑

　　直观的编辑交互使使用Openings变得容易。

　　在所有2D和3D视图中打开状态都是有形的，并且所有熟悉的编辑交互都可以通过宠物面板和编辑菜单获得。

　　使用视图>屏幕上的视图选项>打开切割体可以有选择地在平面图和3D中显示“打开体”。

　　可以在所有受支持的元素类型中以相同的方式放置和编辑开口。

　　如果您还复制/粘贴了其关联元素，则只能复制/粘贴该开口。

　　要复制开头（不移动或复制关联的元素），请使用拖动副本

　　在所有视图中拉伸，偏移和旋转

　　提供免费旋转功能（与变形相同）

　　开口之间可以进行参数传递

　　只需单击一次，即可在所选模型元素相交的每个元素中创建开口（取决于“创建开口”对话框的设置）。

　　使用创建开口对话框可以：指定开口的基本多边形形状，以及与原始元素的“开口”边缘偏移量

　　确定创建开口后是保留还是删除原始元素

　　为新的Opening元素定义ID（继承自原始元素，或使用工具默认设置）

　　设置附近的开口的公差距离：如果它们的距离小于该距离，则将它们合并为一个开口

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

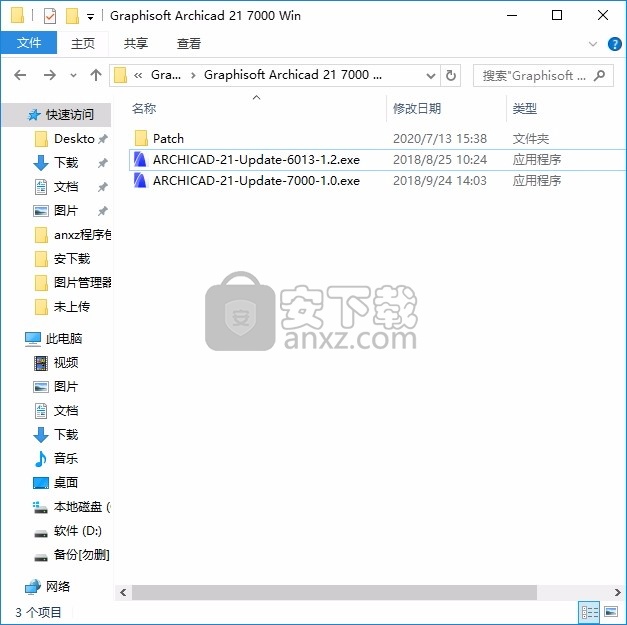

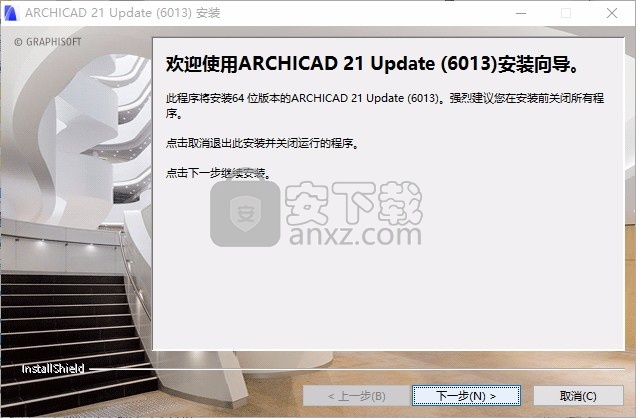

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

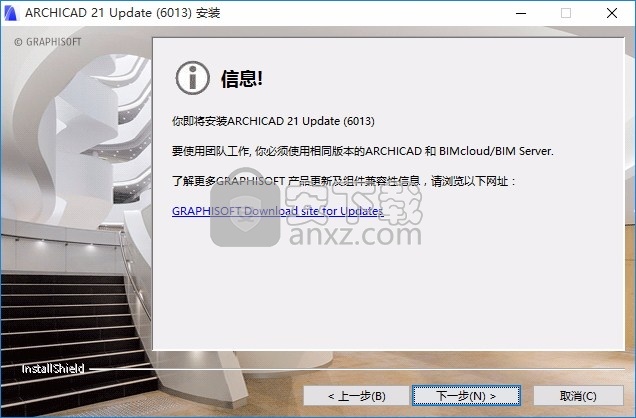

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

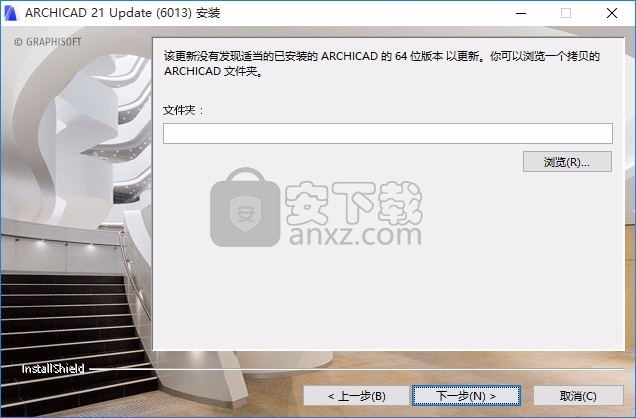

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　5、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

方法

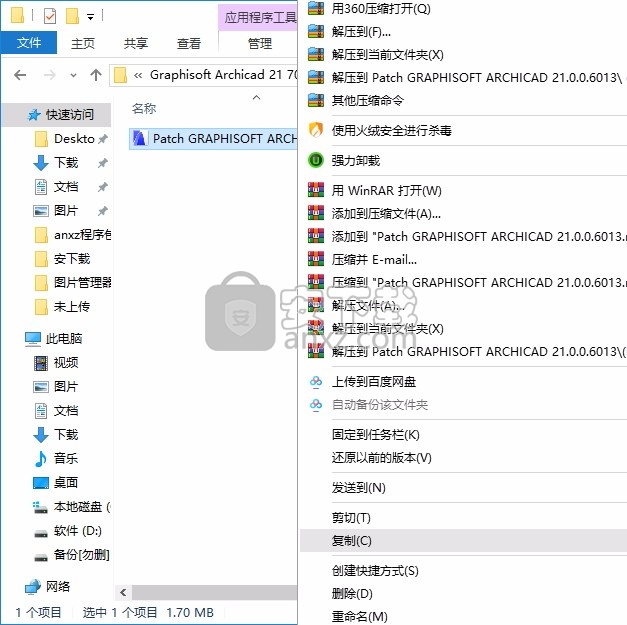

　　1、程序安装完成后，先不要运行程序，打开安装包，然后将文件夹内的文件复制到粘贴板

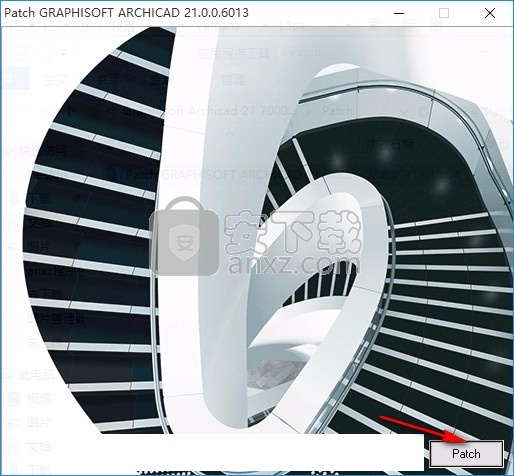

　　2、然后打开程序安装路径，把复制的文件粘贴到对应的程序文件夹中并运行，点击patch按钮即可

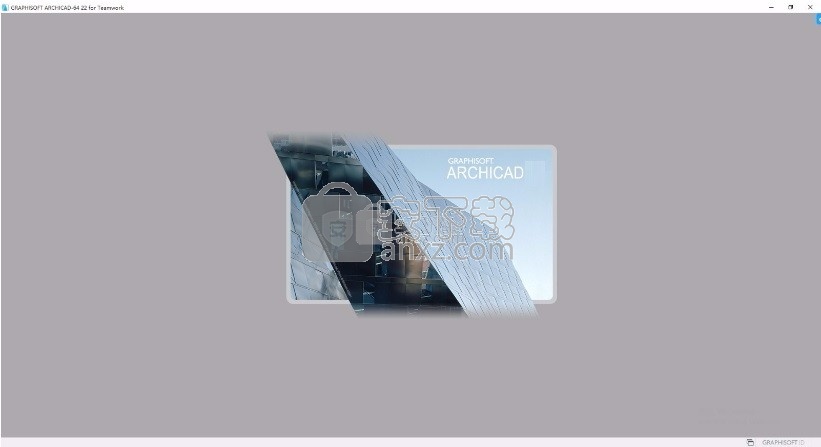

　　3、完成以上操作步骤后，就可以双击应用程序将其打开，此时您就可以得到对应程序

使用说明

　　模板文件

　　模板是扩展名为tpl的只读项目文件。它包含项目的所有项目首选项设置，放置的元素和工具默认设置。

　　当启动基于模板的新项目时，实际上您是在以“无标题”打开此模板文件的副本。

　　ARCHICAD随附了默认模板文件和默认库。安装后，默认模板位于Defaults文件夹中。

　　默认文件夹位置

　　在PC上： \ Program Files \ Graphisoft \ ARCHICAD 23 \ Defaults \ ARCHICAD

　　在Mac上： \ Applications \ Graphisoft \ ARCHICAD 23 \ Defaults \ ARCHICAD

　　使用模板文件在ARCHICAD中创建新项目时，选择模板时，此默认模板位于弹出列表的顶部：

　　要创建自定义模板：

　　1。打开一个新的空项目文件。

　　2。编辑您的项目首选项，IFC转换器设置，并设置项目结构和/或放置元素。

　　3。将此项目文件另存为模板：使用“ 文件”>“另存为”，然后选择“ ARCHICAD项目模板（* .tpl）”作为文件类型。

　　模板文件夹位置

　　这些文件将保存到位于以下位置的“ Templates”文件夹中：

　　在PC上：文档和设置\用户\ Graphisoft \ ARCHICAD模板。

　　在Mac上： Library \ Application Support \ Graphisoft \ ARCHICAD模板。

　　要打开模板：

　　请执行以下任一操作：

　　使用“ 文件”>“打开”，然后浏览现有模板文件

　　使用文件>新建

　　在出现的“新建项目”对话框中，使用“从模板创建新项目”

　　选择所需的模板文件。

　　注意：当将IFC类型的文件导入或热链接到ARCHICAD时，也会选择模板文件，因为IFC转换程序文件保存在模板中。

　　注意：用于打开项目的工作环境配置文件的设置将覆盖模板文件设置。

　　备份文件

　　打开备份项目文件（.bpn），以恢复损坏的项目文件的最新备份副本。

　　要打开备份文件，请执行以下任一操作：

　　浏览并在文件系统中双击其名称

　　在ARCHICAD打开对话框或其他系统对话框中：使用对话框的“所有文件类型”过滤器，将BPN文件包括在可用列表中

　　确保 在“ 选项”>“工作环境”>“数据安全性和完整性”中启用“ 制作备份副本”。

　　存档项目

　　保存为存档的文档与它们的库部件（在扩展名为.lcf的库容器文件中）以及包含在项目中并由项目定义的属性一起存储。如果要包含项目放置元素引用的所有文件，建议使用存档格式。

　　在以下情况下，建议使用存档文件格式：

　　将项目移至另一台计算机

　　存储已完成的项目

　　“ 存档选项”对话框使您可以将选定的其他项目添加到存档文件中（见下文）。

　　以存档格式保存项目

　　1。使用文件>另存为命令。

　　2。在出现的“ 保存” 对话框中，从“保存类型”下拉列表中选择ARCHICAD存档项目（* .pla）。

　　3。单击选项按钮以访问“存档选项”对话框：

　　包括背景图片（如果在PhotoRendering设置的“背景”面板中加载）

　　使用接下来的三个复选框，将其他已加载的库零件包括在存档文件中（除了放置在项目中的库零件之外）。

　　将所有零件包括在内

　　收藏夹：保存项目收藏夹中包含的所有库零件（避免在尝试使用收藏夹时丢失对象）

　　本地库：保存所有已加载库中的所有零件

　　包括链接的纹理

　　在已加载的库中包括属性

　　不包括所有工程图：这将包括 放置在布局上的所有工程图，即使那些未在其工程图设置对话框中标记为“在工程文件中存储工程图”的工程图也是如此。

　　中断嵌套的热链接和外部参照

　　压缩档案

　　有关存档项目的重要说明：

　　如果 在将项目另存为存档时项目中缺少任何库部件，则这些丢失的部件也将不包含在存档文档中。

　　如果使用库管理器将.pla文件添加到“链接的库”文件夹中，请确保添加显式的.pla文件本身，而不是包含.pla的文件夹。否则，将不会读取位于.pla中的零件。

　　由于它存储的信息量较大，因此存档文件的大小 要比相应的项目文档大一些。

　　档案存储 项目中使用的字体信息，但不存储字体本身。这意味着，如果您希望以与原始环境中相同的方式显示文本信息，则必须安装适当的字体。

　　存档文件不存储附件。因此，如果您的项目包含受加载项影响的元素，则如果不存在这些加载项，则这些元素可能会丢失某些功能或行为。

　　打开档案项目

　　请执行以下任一操作：

　　使用文件>打开 > 打开浏览存档（PLA）项目

　　使用“ 启动ARCHICAD”对话框浏览存档项目

　　选择以下三个选项之一：

　　直接从存档中读取元素（DEFAULT）：库零件将不会从存档文件中提取。您可以从存档文件放置对象，但不能自己编辑库零件（不同于.lcf文件中的元素）。这也适用于计算中使用的列表方案。此方法可节省大量磁盘空间，但限制了修改的可能性。

　　将元素提取到新文件夹中： 项目所需的外部库零件将从存档中提取，并放置在您可以命名的新文件夹中。如果您需要实际处理项目对象，建议使用此解决方案。（您不能将对象提取到嵌入式库。）

　　选择一个库： 您可以指示一个文件夹来存储所需的元素，而不是提取与项目一起保存的库零件。如果您希望使用其最新版本更新Project对象，则建议使用此解决方案。

　　要跳过 “打开存档”对话框，请 从“启动ARCHICAD”对话框的“设置”弹出框中选中“ 直接从存档中读取元素 ”。因此，从“开始ARCHICAD”对话框中打开归档项目时，将在项目启动期间自动读取库零件，而无需用户输入。

　　要查看有关可能的库相关问题的信息，请在操作中心中检查“库”项目（“ 文件”>“信息”>“操作中心”）

　　创建支持包（故障排除）

　　如果您在需要技术支持的项目中遇到错误，如果支持人员可以查看有问题的项目文件，则可以更有效地解决问题。相关文件可能位于BIMcloud以及客户端计算机上的各个文件夹中。

　　该支持包 功能是一种实用工具，自动收集必要的数据，并将其存储在一个文件中（。支持独奏项目或.twsupport团队合作的项目），您可以轻松地发送到GRAPHISOFT进行故障排除。

　　对于团队合作项目，某些问题（发送，接收或保存本地副本时出错）将自动显示支持包界面。（此时，您可以根据需要继续或取消。）

　　创建支持包

　　1。在ARCHICAD帮助菜单中，选择创建支持包。

　　2。提示您关闭所有打开的项目。（如果适用，系统还会提示您保存或发送和接收更改。）

　　3。出现“创建支持包”对话框：

　　选择“独奏项目”或“团队合作项目”。

　　您最近关闭的项目显示在“项目”字段中。要选择其他项目，请单击浏览（...）按钮。

　　对于团队合作项目：必须选择BIMcloud，然后选择要发送其文件的团队合作项目。

　　4。选择要发送的包裹内容。

　　默认

　　建议使用默认内容。对于单独项目，默认内容包括日志文件和崩溃信息文件。

　　对于团队项目，默认内容包括日志文件，崩溃信息文件和项目的本地副本。

　　仅限客户

　　“仅客户端”选项适用于Teamwork项目：它从服务器中排除日志和模型文件，仅从客户端发送模型和日志文件。

　　自订

　　要同时包括其他项目，请选择定制，然后选择包装内容。在出现的对话框中，选中要包括的项目的框。（默认内容自动包含在内；在这里，选择要包含在包装中的任何其他项目。）

　　可选内容因个人项目和团队合作项目而异：

　　5，输入任何可能对支持人员有用的评论。例如，描述发生了什么；列出您最近执行的几项操作。

　　6。单击“确定”返回到“创建支持包”对话框。

　　7点击创建。

　　8。选择支持包文件的目标文件夹。

　　9。单击确定以启动 文件创建过程。

　　10。将文件发送到您当地的GRAPHISOFT技术支持。

　　通过网络打开项目

　　如果您要打开的文件已经被本地网络上的其他人使用，则ARCHICAD会警告您有关此问题，并告知您用户的名称，即在“共享设置控制面板”（Mac）中定义的名称。 ）或作为用户名（Windows）。

　　您有以下选择：

　　以只读方式打开文件

　　以独占方式打开文件

　　取消打开文件

　　如果选择以只读方式打开文件，则可以查看和修改整个文件，但是只能将其保存为其他名称或保存到其他位置。如果您尝试覆盖原始文件，则会再次通知您该文件正在使用中，并且无法将其替换为修改后的Project。

　　您也可以选择以独占方式打开文件。但是，使用此选项时应非常小心。

　　尽管实际上没有使用ARCHICAD，但有很多原因可以说明该文件正在使用中：

　　上次使用该文件的人员未正确打开和关闭ARCHICAD中的文件，例如由于系统崩溃。

　　您已经复制了当前正在使用的文件，并且该文件的副本还包括在复制操作期间使用该文件的人员的姓名。

　　注意： 如果您确实在他人使用文件的情况下打开了具有完全访问权限的文件，则两者都会覆盖彼此的工作，而不会收到ARCHICAD发出的任何其他警告消息。因此，在上述紧急情况以外的任何情况下打开具有独占访问权限的文件时，请格外小心。
