Serial Port Terminal(高级串行端口终端监控)

　　Serial Port Terminal是一款非常好用的高级串口终端监控工具，它是基于会话的多功能应用程序，提供简单的通信接口以连接到任何串行端口设备(调制解调器/传真/GPS/鼠标/打印机等)；可以使用零调制解调器电缆或LAN连接到远程计算机，只需将各种类型的数据(ASCII字符串、二进制、八进制和十六进制)发送/接收到远程端，可以将输入/输出数据流重定向到指定的文件，进行故障排除并测试调制解调器设置，此工具是最佳的选择；该程序允许用户打开任意数量的串行端口(包括虚拟串行端口)；动态更改串行端口设置，而无需关闭并重新打开当前端口；调整波特率，数据位，奇偶校验，停止位，流控制参数；将所有接收到的字节保存到文件中，以供以后分析等等；作为基于会话的应用程序，该程序允许创建选项集并将其保存在不同主机的各个会话名称下；用户还可以以十六进制格式接收和查看数据，在转储，终端和VT100仿真视图模式之间切换等等，这对于调试和测试串行端口连接非常有用；需要的用户可以下载体验

软件功能

　　同时打开任意数量的串行端口

　　动态更改通讯端口参数，而无需重新打开端口

　　查看十六进制格式的传入/传出数据

　　在终端和转储视图模式之间切换

　　发送不同格式的数据块（ASCII / ANSI字符串，二进制，八进制和十六进制）

　　将传入的数据流重定向到文本文件

　　保存配置参数以备将来使用

　　使用零调制解调器电缆连接到远程计算机

　　通过TCP / IP协议连接到远程主机

　　连接到任意数量的串行端口设备（包括虚拟设备）

　　支持VT100终端仿真

　　发送ASCII文件到远端

　　使用X调制解调器协议发送/接收文件

软件特色

　　串行端口终端是232Analyzer软件中可用的另一个重要功能。

　　它使您可以直接从PC控制RS-232设备-带有COM端口设置和线路状态控件（RTS和DTR）的各种组合。

　　端口，波特率，数据位，奇偶校验，停止位和流量控制

　　控制RS-232设备非常简单，不需要编程或技术背景。

　　使用正确类型的串行转换器，例如CommFront的CVT-485-1，CVT-485_422-1，TTL-232-1和TTL33-232-1

　　还可以控制其他串行设备，例如RS-485， RS-422或TTL，具有不同的电信号，但遵循RS-232通信机制

　　当您使用USB串行适配器或蓝牙串行端口设备时，还支持虚拟COM端口。

　　串行端口终端程序是一个终端分析应用程序，它使用户可以查看串行端口外围设备在做什么

　　支持向其中继命令并记录该外围设备发生的情况。

　　它具有简单，简洁的界面，并且其日志记录功能非常全面。

　　另一方面，它的设置很少，这意味着它的默认实现是您将要使用的设置，而没有其他任何东西

　　并且该软件几乎不包含任何文档，这意味着用户必须了解其（非常简单）的界面和功能。他们自己的。

安装步骤

　　1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

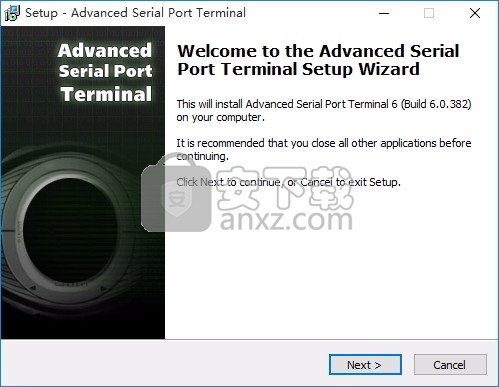

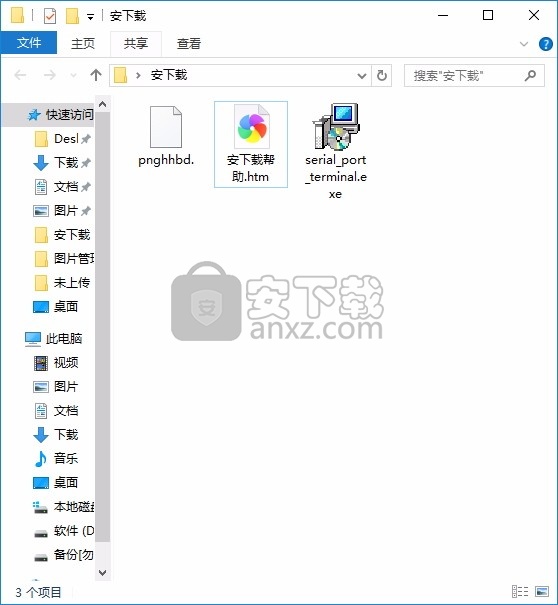

　　2、只需要使用解压功能将压缩包打开，双击主程序即可进行安装，弹出程序安装界面

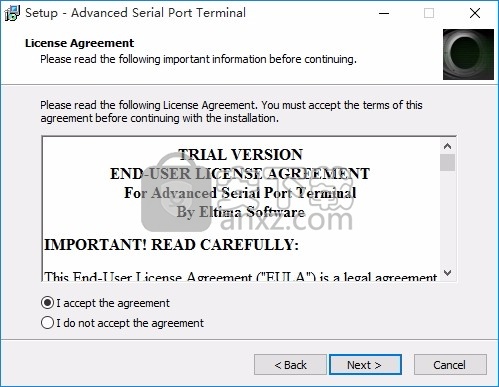

　　3、同意上述协议条款，然后继续安装应用程序，点击同意按钮即可

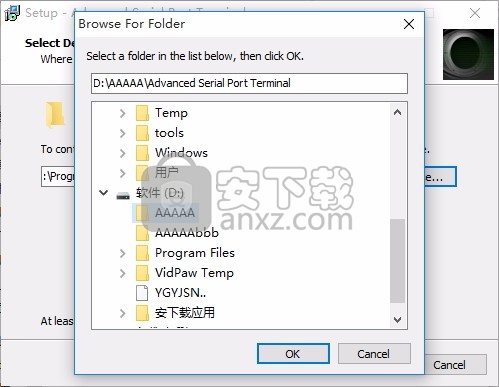

　　4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

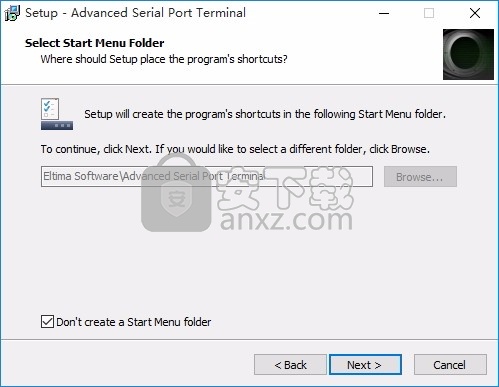

　　5、弹出以下界面，用户可以直接使用鼠标点击下一步按钮

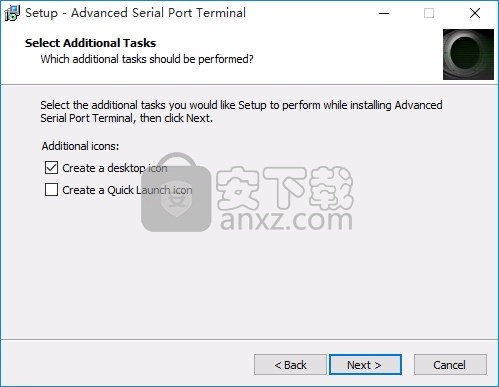

　　6、桌面快捷键的创建可以根据用户的需要进行创建，也可以不创建

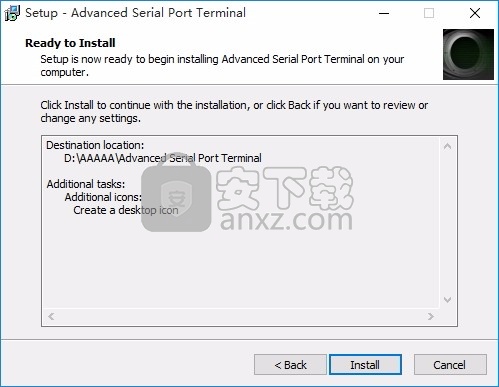

　　7、现在准备安装主程序，点击安装按钮开始安装

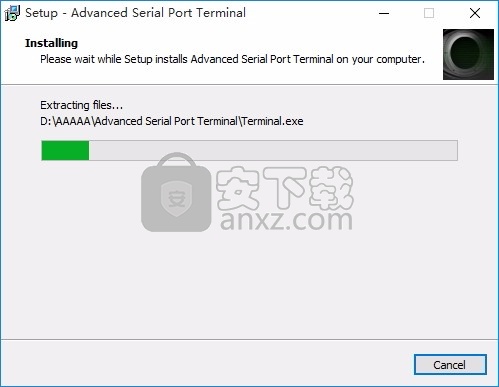

　　8、弹出应用程序安装进度条加载界面，只需要等待加载完成即可

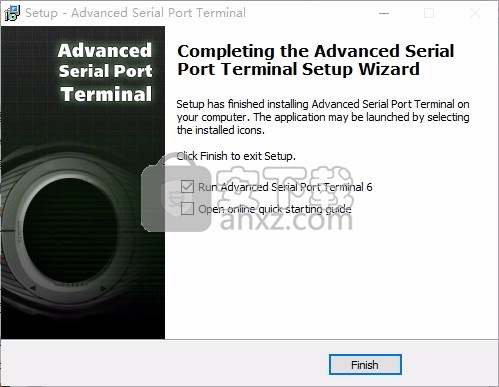

　　9、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用说明

　　如何尽快使用高级串行端口终端，而无需进行任何自定义设置。

　　1.启动应用程序后，创建一个新的串行端口连接。选择“文件”->“新会话”菜单选项以调用“新会话”对话框窗口。

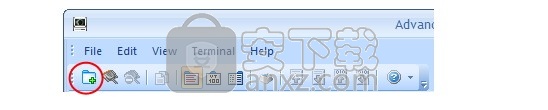

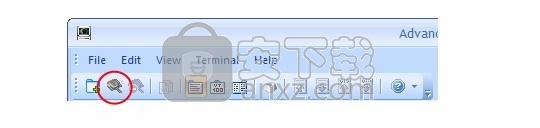

　　…或只需单击“ 新建会话 ”工具栏按钮：

　　…或直接按“ Alt” +“ N”组合键。

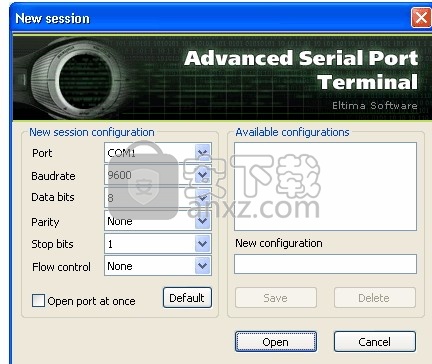

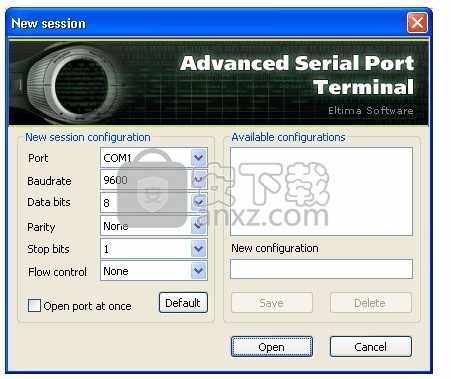

　　2.在调用的“ 新会话 ”对话框窗口中，指定必要的连接设置，例如串行端口号，波特率，奇偶校验，停止位等。它们必须与远程串行端口的连接设置匹配。

　　3.单击“ 打开 ”按钮创建一个新会话。

　　4.创建连接后，请执行以下任一操作来打开串行端口：

　　从主菜单中选择“文件” –>“打开端口”；

　　单击“ 打开端口 ”工具栏按钮：

　　或按“ Alt” +“ O”组合键。

　　请注意，您必须至少有一个可用的串行端口（未被其他程序占用）才能打开它。

　　5.成功打开通信端口后，您可以发送任何数据，包括文本或二进制文件，文本/二进制/八进制/十进制/十六进制数据块，检查串行端口响应等。

　　在“ 发送 ” 面板中键入要执行的任何命令，然后单击“ 发送 ”按钮。

　　请注意，除非启用“回显”选项，否则您将无法查看已发送的数据。

　　建立TCP / IP连接

　　高级串行端口终端允许您通过TCP / IP协议连接到远程主机。

　　要建立TCP / IP连接，请执行以下操作：

　　1.启动高级串行端口终端（如果尚未启动）。

　　2. 从主菜单中选择“文件”->“ 新会话 ”以调用“新会话”对话框窗口。

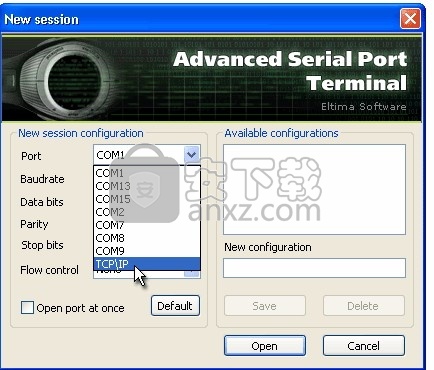

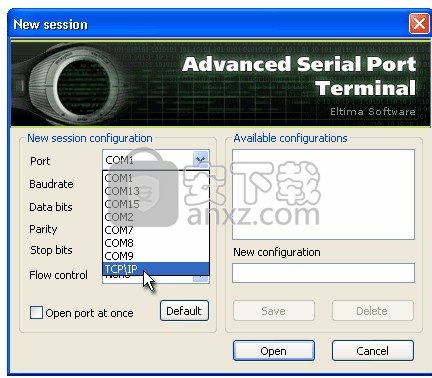

　　3.从“端口”组合框中选择“ TCP / IP”选项。

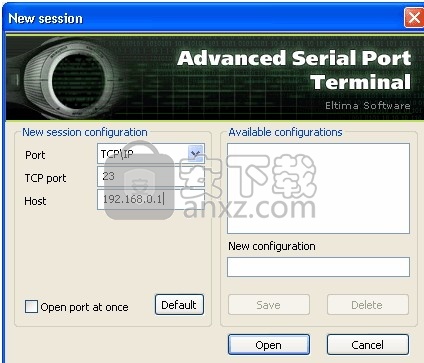

　　4.指定要连接的远程主机的IP地址或域名以及TCP端口。

　　5.（可选）如果要在会话开始时自动打开串行端口，请选中“立即打开端口 ”复选框。

　　6.如果您想将所有通信设置（端口号除外）重设为默认设置，请单击“ 默认 ”按钮。

　　7.单击“ 打开 ”按钮。

　　保存/加载会话参数

　　Advanced Serial Port Terminal是基于会话的应用程序，这意味着您可以个性化每个远程主机或串行端口设备的连接设置，将它们保存在单独的配置集中，并在需要时自动加载此配置集。如果您有许多具有不同选项集的不同设备，则此功能特别有用。

　　要保存连接会话参数，请执行以下操作：

　　1. 从主菜单中选择“文件”->“ 新会话 ”以调用“新会话”对话框：

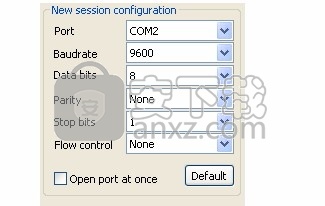

　　2.在“ 新会话配置 ”组中自定义连接设置：

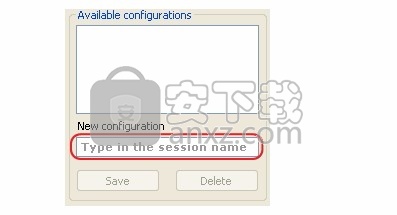

　　3.在“ 新配置 ”文本字段中输入会话名称：

　　4.单击“保存”按钮。

　　要加载连接会话参数，请执行以下操作：

　　1. 从主菜单中选择“文件”->“ 新会话 ”以调用“新会话”对话框：

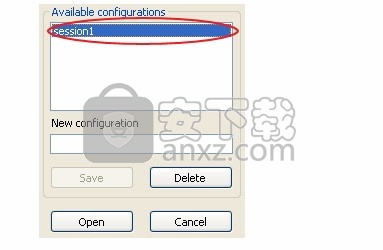

　　2.从“ 可用配置 ”组中选择配置会话：

　　3.单击“打开”按钮。

　　动态更改端口设置

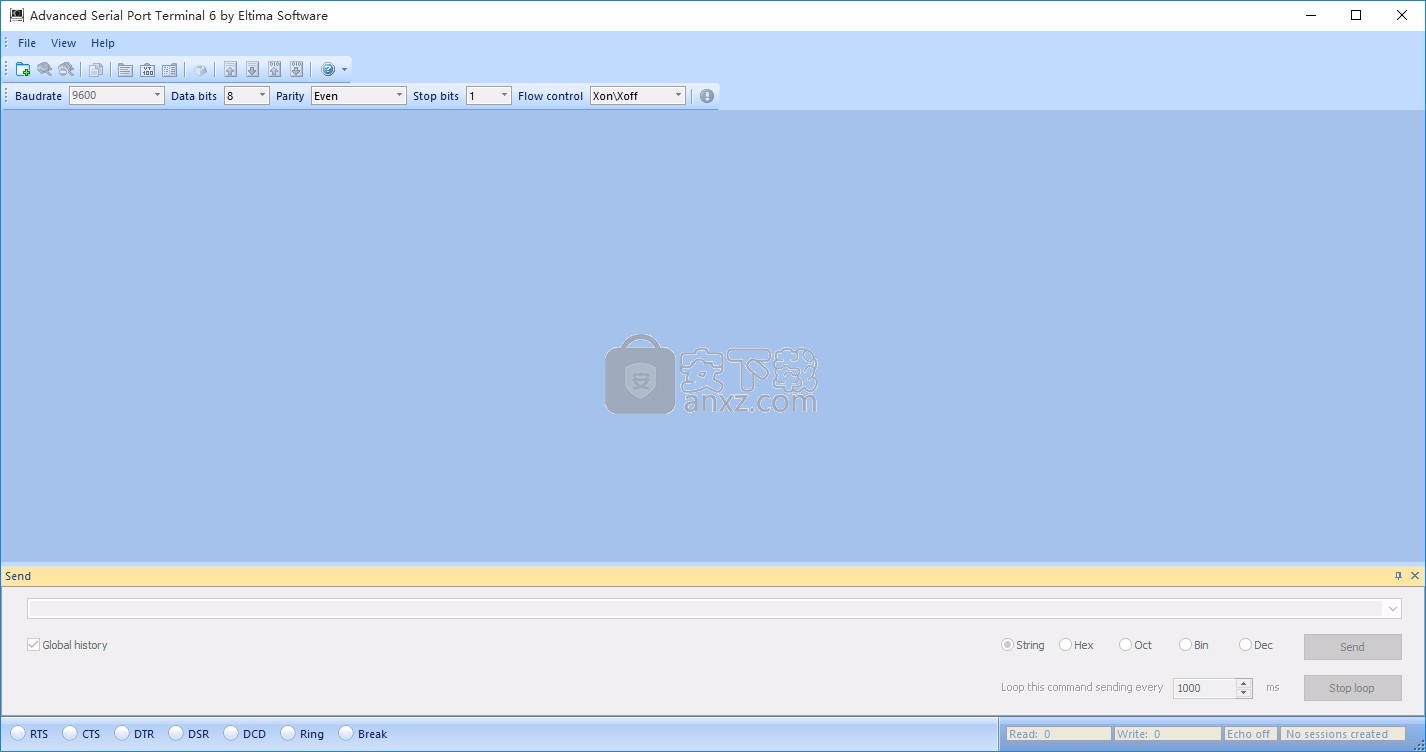

　　您可以在“配置”工具栏中动态更改通信端口设置，该工具栏中提供以下选项：

　　波特率

　　指定传输位的速率（位/秒）。波特率是在通信信道中传输信息的速率。在串行端口上下文中，“ 9600波特”表示串行端口每秒最多可以传输9600位。为了能够以最快的速度进行通信，必须在成功读取或写入数据之前将本地端和远程端都配置为相同的波特率并通过握手阶段。

　　高级串行端口终端支持所有标准波特率（每秒100、300、600、1200、2400、4800、9600、14400、19200、38400、57600、115200、128000和256000位）。

　　数据位

　　指定要传输的数据位数。通常，传输的位包括起始位，数据位，奇偶校验位（如果使用）和停止位。但是，只有数据位携带有用的信息。

　　您可以将数据位配置为5、6、7或8。数据以5、6、7或8位的顺序传输，最低有效位先发送（小尾数）。至少需要七个数据位才能传输ASCII字符。传输二进制数据需要八位。五位和六位数据格式用于专用通信设备。

　　平价

　　指定奇偶校验类型。奇偶校验可以是以下之一：无，奇数，偶数，标记或空格。如果奇偶校验为无，则不执行奇偶校验，并且不发送奇偶校验位。如果奇偶校验为奇数，则对数据中标记位的数目（1s）进行计数，并且对奇偶校验位进行置位或不置位以获得奇数个标记位。如果奇偶校验为偶数，则对数据中标记位的数量进行计数，并且对奇偶校验位进行置位或不置位以获得偶数个标记位。如果奇偶校验是标记，则奇偶校验位有效。如果奇偶校验为空格，则不声明奇偶校验位。

　　停止位

　　指定用于指示字节结尾的位数。停止位可以是1、1.5或2，但是几乎所有现代设备都配置为1个停止位。请注意，串行端口的两端必须配置为发送相同数量的停止位才能正常工作。

　　流量控制

　　流控制通常用于确保接收的串行端口设备可以处理发送给它的所有传入数据。高级串行端口终端提供以下值：Xon / Xoff（通常用于异步通信），硬件和无。

　　注意：如果串行端口不支持确定的设置（例如，不支持256k波特率），则会自动选择上一个选项。

　　将通讯会话保存到文件中

　　您可以将所有传入和传出的数据导出到文件中，以供以后分析。若要完成此任务，请按照下列步骤操作：

　　1. 单击相应的工具栏按钮切换到“数据”或“编辑”视图 。

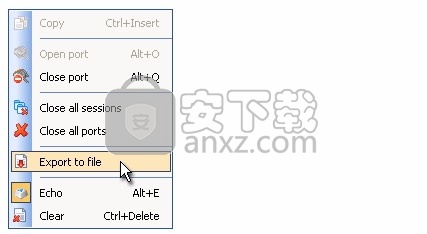

　　2.右键单击视图窗口内的任意位置以打开上下文菜单。选择“ 导出到文件 ”选项：

　　3.在“另存为”对话框中，选择文件名和将日志保存到的位置。

　　4.最后，单击“ 保存 ”按钮以将通信日志导出到文件中。
