Smap3D(管道设计与图纸绘制工具)

　　Smap3D是一款功能完善的管道设计与图纸绘制工具，能够辅助用户在更短的时间之内完成所有的图纸设计，可以提高项目设计和工程实施时的工作效率，该程序是一个集成的管道设计解决方案，非常适合应用于2D/3D管道设计，可以实现在工程设计时的最佳流程链；支持2D流程图设计，可以创建，修改，管理和检查R&I流程图和示意图；支持智能3D连接，在3D绘制环境中，To-Do List会显示所有相关的P&ID属性，在两个不同的视图，元件视图和管道视图，用户可以在自己配置的表格中，查看和当前过程步骤一致的可用信息；有了这些属性，用户可以执行一些特殊功能，并自动化一些操作，在程序中实现更高效的三维管道设计：自动显示3D模型上的从/到连接点，可以容易地画出需要的管线路径，自动创建和P ID中的管道系统名称相同的管道子装配，可以容易地规划CAD装配结构；自动生成有P&ID中的定义的三维管线，自动传送所有相关的P&ID属性到三维模型，用于以后生成零件清单或单线图；在三维管道系统中，自动放置P&ID中定义的内部设备元件的三维模型；需要的用户可以下载体验

软件功能

　　自动计算单根管子的切断长度

　　自动计算总长度

　　自动计算需要的配件和元件（数量）

　　自动计算并过滤出制造和装配

　　自动计算需要的焊接

　　处理既定格式

　　如果自己不能扫描所需的对象，可以授权服务提供商在现场完成这些工作：Smap3D ScanToCAD可以从三维扫描仪读取所有既定格式

　　比如ASCII, Faro, Leica, Optech, Riegl, Topcon, Trimble, Zoller, Fröhlich 或 E57。

　　快速响应改动

　　在每种情况下，Smap3D ScanToCAD会同化所有所需空间的实际情况。

　　这样的好处是，会保存每一个测量和所有测量。如果设计发生了改动，设计者可以在任何时间，访问这些精确数据，并传送它们到三维CAD系统。

　　即使测量后，某些尺寸丢失，Smap3D ScanToCAD也可以容易而快速地找到它们。

　　透明的文档材料的改动

　　Smap3D ScanToCAD 免费查看器可以把可用的点云作为实际状态，把三维设计作为目标状态。

　　关于安装或转换的改动，可以被透明地追踪和实施。这些都是越来越重要的竞争优势。

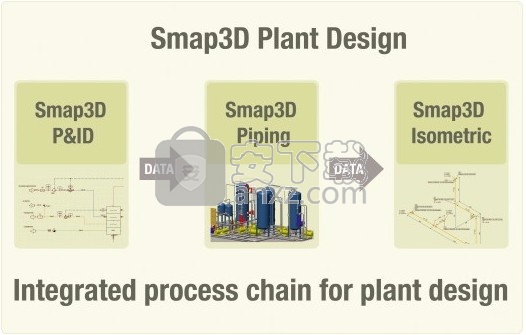

　　从2D流程图，到3D管道设计，再到3D管道单线图（轴测图）！

　　管道设计流程的每一个步骤，都有一个专门的程序（Smap P&ID, Smap3D Piping, Smap3D Isometirc）

　　您可以根据项目要求，定制所需解决方案。

　　集成在Smap3D中的P&ID工作清单功能，可以在Smap3D P&ID流程图和3D Piping设计之间创建智能连接。

　　对于整个过程链提供了全面的解决方案包来提高效率

　　现场快速实现与应用

　　高度灵活的配置允许单独调整

　　施工现场减少错误几率和昂贵的意外费用

　　使用管类定义工作，确保过程可靠性

　　只需点击按钮，就可以快速，自动地创建和更新完整的3D管道系统

　　集成各个工艺流程步骤，提高工作效率

　　没有重复的流程步骤，不需要手工输入信息

　　过程步骤间不会出现信息中断

　　导入和导出过程中没有数据损失

　　各个流程步骤中的智能工作方式，使错误最小化

　　只需点击按钮，就可以自动生成2D和3D清单（比如，采购单，物料表和自定义清单）

　　自动生成单线图（ 轴测图）

软件特色

　　应用领域包括：化工装备，泵站，干燥浓缩设备，水处理设备，环保技术，机械工程

　　食品和饮料工业，冷藏，空调，通风技术，啤酒灌装和生产，化学工程，热处理，食品加工

　　纯水技术，发酵工厂，软化工厂，发酵工厂，液压管道，气动管道，压力容器，污水处理厂

　　海水淡化，糖厂，饮料混合厂，冷却设备等等

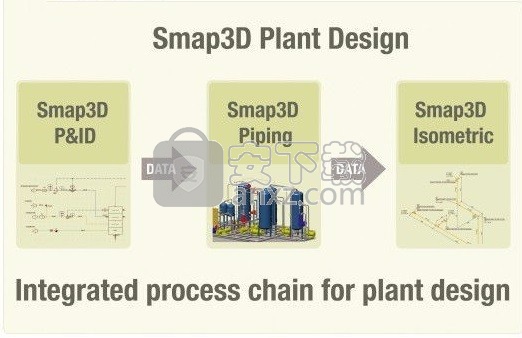

　　包含三个程序，Smap3D P&ID, Smap3D Piping, Smap3D Isometric

　　Smap3D Piping的各个程序之间保持协调一致

　　自动的程序连接确保了从一个流程步骤到下一个流程步骤的平滑，无损失转移可用的信息和数据

　　有管子规格文件的方便和过程可靠的规划

　　Smap3D Piping 的主要特征，就是使用管子规格文件，对生产线和成套设备的管道系统进行规划和生产。

　　在管子规格文件中，对于特定的公司和设计方案，可以根据管道系统的特点，定义相对应的元件

　　这一核心定义，可以防止出现使用错误，也节省了每次使用的时间，从而实现过程流程的高可靠性。

使用说明

　　2D流程图(P&ID)

　　作为过程链中的第一项，2D 流程图（P&ID 示意图）是其中最重要的文档，通常被描述为“工厂圣经”。

　　用于过程工程设备的P&ID流程图的内容和形式都是有规定的。

　　在欧洲，是基于 DIN （德国ID编号）EN ISO10628 标准，在美国，是基于ANSI/ISA5.1 to 5.5标准。

　　所有的系统和元件（容器，泵，配件）都由符号来表示，而不是按比例画出。连接线代表管道。

　　它们均标有标称尺寸，管道规格，一个ID号码（TAG）和进一步的信息。

　　有了这个基于数据库的独立的软件，用户就可以在一个软件包中，包含所有相关的图表、原理图、草图、物流清单等等；

　　Smap3D可以自动化和简化经常重复的操作。所有的图纸页面，设计方案页面和报告，都是基于模板，因此都是100%可定制的；

　　2D 符号

　　除了程序自带的标准符号库（ISO/DIN, ANSI/ISA)，也可以添加现有的符号（DXF,DWG格式的2D图形）来使用。或者使用“符号生成器”，简单而快速地创建一个新的，公司特定的符号。在图纸上放置符号时，可以缩放它。它们可以对齐在栅格点上，并有一定的逻辑反应。这意味着，需要符号转动和打断线时，都可以自动完成操作。在自动弹出的对话框中，可以输入“标签号”和更多特性信息。

　　元件信息

　　任何公司特定的，或者设计方案特定的元件，都可以放在元件数据库中。然后，在图纸中使用这些元件时，需要的符号必须被分配到元件。这时，不只是使用了符号，元件的完整信息也自动传送到了设计方案。在自动弹出的对话框中，可以输入“标签号”。所有可用的元件信息都可以调用到图纸中。

　　动态线条（管道）

　　动态线大大简化了管道的绘制和处理。添加或删除符号/元件时，线会动态响应，自动打断或闭合。这样，就不需要手动重复处理这些线了。智能的线上的流向（箭头）的显示，可以非常容易地打开或关闭。线可以被容易地伸长，缩短，移位。管线功能（管线编号，管类，直径，等等）配置完成后，画出的一条线就变成了逻辑上的管道。所有可用的信息都可以显示在图纸上。

　　测试（验证）

　　使用“设计检查”功能，可以检查单张P&ID 图纸，或者整个设计方案的完整性，真实性和准确性。

　　评估和报表

　　任意的材料明细表或评估都可以作为设计方案页面存在，也可以导出这些数据。它们来源于所有的设计方案信息，符号，元件和管线的形式。支持的导出格式是“XML”，“Microsoft® Excel®”和逗点分割的文本数据“。它们的内容，是100%可定制的，可存储，可以重复使用。

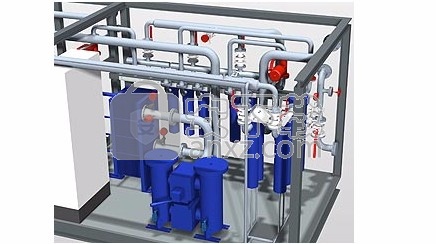

　　管道设计过程链的第二项是3D管线的规划，使用Smap3D Piping，可以自动执行这个步骤，并使您的3D-CAD软件增强为效率极高的3D工厂设计解决方案。

　　使用Smap3D Piping:

　　基本的3D管道系统构建

　　3D管道系统构建工作方式

　　3D管道系统构建的主要功能

　　非圆形管道方面的功能

　　基本的三维管道系统构建

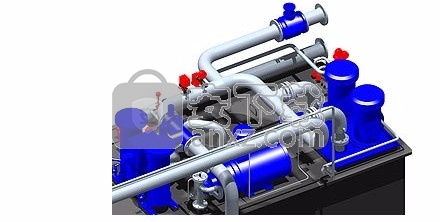

　　Smap3D Piping在支持的CAD软件中作为一个“插件”来工作。程序会自动在三维装配组中，构建和修改三维管道系统。这些艰苦的工作本来是要由工程师或管线规划者在不同的阶段来进行的。

　　这种高度自动化的3D管线规划的基础，是使用管子规格。在管子规格文件中，有一个规格表格，可以在其中加入不同的元件，（配件，法兰，等等），这取决于特定的公司，部门，或特定的设计方案管道系统特性。根据使用的管子规格的不同，更多的附加功能和设置，可以单独控制它在应用程序中的不同行为。

　　对于内部软件可信性检查，可以定义一些必要的参数（比如最大和最小管子长度）。现有的管子规格在系统中是单独归档的。这一核心定义

　　简化了管子规格的维护与管理

　　使高度自动化操作成为可能

　　防止工程师在使用这个应用程序时出现个别错误

　　实现了高度的过程安全

　　作为标准做法，Smap3D piping 包括了所有必要的功能，用于构建，维护和管理管子规格定义（管子规格编辑器）。软件中自带了一些管子规格的例子。它们可以被直接使用，或者根据特定的要求来复制和修改。

　　三维管道系统构建的工作方式

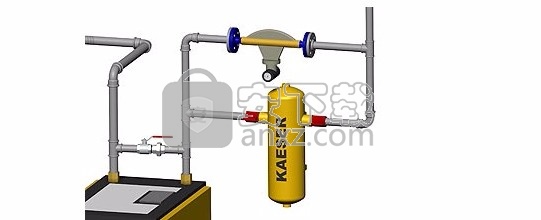

　　用户使用3D线条（CAD系统的基本功能），画出和定义需要的管道系统路线，作为可编程的工具路径。Smap3D piping会分析专用的线条元素，并自动按照逻辑标准，生成管线路径。管线路径描述了，从一个连接点到另一个连接点的“连续的”管道系统路线。它不关心路径由多少中间线段组成。更多的管线路径，可以从每个分支开始。管线路径和CAD系统中画出的3D线条元素是关联的。管线路径是生成的三维管线的基础，由配件和管子组成。

　　在管线构造中使用管子规格，Smap3D Piping可以根据需要的管子规格，它的直径，以及其它管道系统特性，自动生成完整的管道系统。在这个过程中，软件会采用自动放置的方法，根据标准的多样性，在管线路径上，放置必要的配件（比如，弯曲，三通，法兰，垫片）。在放置的配件之间，加入所有需要的管子。这样会节省时间，并保证过程安全。

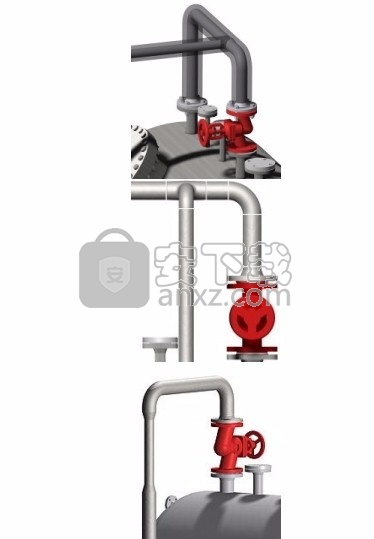

　　在现有的管道系统中插入额外的元件（比如，配件和仪表），是非常容易的。Smap3D Piping会在管道系统的结构中，根据使用的管子规格定义来画出，并只允许安装合适的特定元件。

　　放置它们后，Smap3D Piping会自动确认新的环境并更新管线。这种操作方法能在3D管道系统规划中获得高水平的过程安全。

　　更改管道系统路线（可编程的工具路径）时，使用现有的管子规格“知识”，会完全自动地执行管线路径的更新（删除或添加配件和管子）。

　　改变现有管线的组成，比如，改变了管子规格，直径，或者另一个管子规格特征，Smap3D Piping会以相同的方法来操作，并使用管子规格中的定义。

　　对于管子变粗或变细（变径）的处理，用户只需要决定需要的直径和变径元件的位置。元件的放置和改变管线零件到新直径的完整操作，都由Smap3D Piping自动执行。

　　除了Smap3D Piping提供的所有自动化操作，用户也可以根据自己个性化的需求，使用不同的功能。比如，“使用未定义的元件”，“放置零件”，等等。

　　三维管道系统构建方面的主要功能

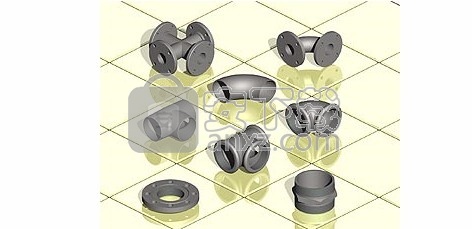

　　使用Smap3D Piping来构建管道系统，在三维管线中，可以使用大量的用于配件的自动放置程序（快速放置功方法）。

　　其中最重要的是自动放置：

　　弯曲（用于所有常规角度值）

　　常规三通和变径三通（用于所有常规角度值）

　　卡圈/焊接出口，代替变径三通（用于所有常规角度值）

　　法兰和垫片

　　在配件之间生成直管

　　没有放置弯曲的配件时，生成弯曲的管子

　　用于管线规划辅助的更多智能的自动化操作和功能是：

　　创建管子变粗或变细（变径）

　　达到最大长度时自动分断管子

　　达到最大长度时，放置连接元件（比如联合）

　　创建焊缝

　　对于倾斜的管线，放置合适的弯曲

　　保温层焊缝管子变径

　　非圆管道功能

　　用管子规格构建管线时，Smap3D Piping 也可以用于创建任意的非圆形管道。比如，电缆槽，通道，空气通风管道，等等可以快速而高效地在三维装配中创建出来。在这个过程中，软件会使用类似的完全自动的操作来放置，和处理圆形管道的方法一样。

　　最重要的功能是自动放置

　　45度和90度的形状弯曲

　　有相同和变小的尺寸的45度和90度三通

　　形状法兰和垫圈

　　在放置的形状配件之间生成方管

　　作为一个特殊的功能扩展，可以对齐特殊的元件（左/右，以及上/下）。
