浩辰建筑(GstarCAD)2019

　　浩辰cad建筑2019是一款建筑设计软件，用户可以在软件界面新建图纸，可以使用CAD工具绘图，提供轴网、柱梁板、墙体、门窗、房间屋顶、楼梯其他、三维建模、建筑设计、日照分析等建筑绘图常用的工具，用户只需要使用软件提供的绘图工具就可以快速生成图形，从而加载图形到CAD软件上显示，快速完成图纸制作，软件支持自定义轮廓凸窗、支持复杂、异型建筑的设计、自定义轮廓转角窗、阴角转角窗等操作，绘图过程更加方便，本软件和AutoCAD软件操作基本相同，如果你会设计图纸就可以下载浩辰cad建筑2019！

软件功能

　　浩辰建筑软件在继承传统建筑软件的基础上进行了深入开发，在当前所有的建筑设计软件中独树一帜，本节介绍浩辰软件的主要特色功能：

　　一、先进的智能联动技术

　　墙体之间联动修改，连接处智能处理：

　　浩辰墙体对象是完全自动化的智能建筑构件，墙体相交处总是能做到自动连接，不需要修墙角操作。

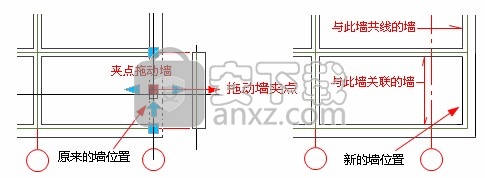

　　1.创新的墙体联动修改功能，拖动一道墙体，与这道墙体相关的其他墙体会随之联动；

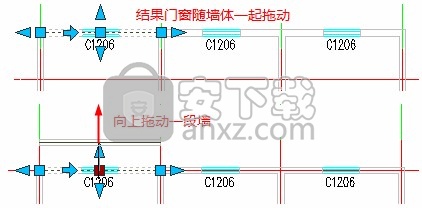

　　2.创新的墙体门窗联动功能，拖动一道墙体，墙体和门窗、转角窗、带形窗也全部联动；

　　联动功能由状态栏的智能联动开关图标控制，默认联动开关为打开。

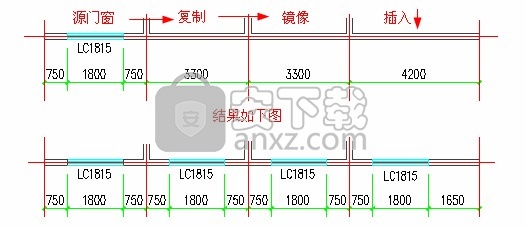

　　门窗尺寸标注与门窗对象实现更加全面的自动关联：

　　建筑尺寸标注与普通门窗、带型窗自动关联，支持门窗的复制、镜像、插入、移动、删除等编辑操作，门窗进行以上改动后门窗尺寸标注自动更新。

　　房间面积与柱子、墙体造型联动，自动更新面积

　　浩辰建筑搜索房间命令执行后，调整修改柱子或墙体造型，房间面积能自动更新。

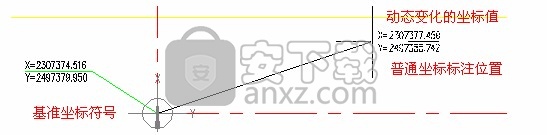

　　智能联动的坐标系统，通过基准坐标控制，彻底解决图形移动后坐标值出错问题

　　坐标标注命令基于《总图制图标准》开发，坐标对象之间有智能联动特性，数值基于基准坐标，可动态关联更新；

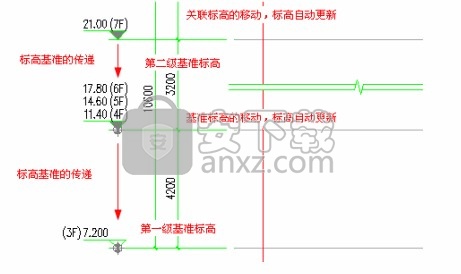

　　智能联动的标高标注，立面标高标注、多层标高标注不再麻烦

　　标高标注命令将平面标高和立面标高互相独立，首创基准标高传递功能，楼层标高无需按文字注写，可自动更新；

　　二、浩辰建筑领先的墙柱设计功能

　　浩辰建筑墙柱对象技术先进，材料自由扩展：

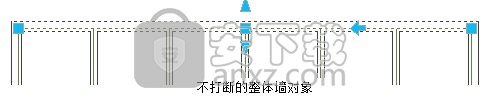

　　1.浩辰建筑特有不打断和自动打断两种绘制模式，可单击开关随时切换绘制模式。创新的墙体不打断模式解决了跨隔墙开窗难题，方便整体编辑；

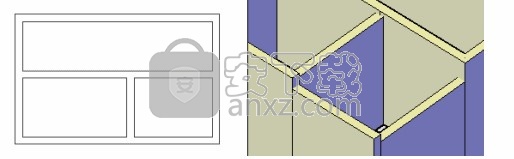

　　2.上图的整体墙对象以【墙体分段】命令分解为下图的独立墙对象，反之使用【墙体合并】命令转换为上图的整体墙对象；

　　3.墙体对象之间相交无论在二维视图和三维视图中都能做到自动清理，在三维视角下，墙体之间垂直连接，符合设计要求，效果美观；

　　4.墙体材料可以由用户在【图形设置】->加粗填充页面中增加，新材料的特性由用户自定义，绘制墙体时可选择自定义的新材料；

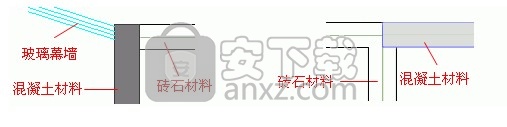

　　5. 不同材料墙体相接时，显示和遮挡关系按材料之间优先级正确处理，对玻璃幕墙处理效果好。

　　6.浩辰建筑的柱子可预设定位基点，在对话框中提供9个预设定位基点，方便快速定位。

　　绘制构件柱、绘制角柱、柱齐墙边功能操作智能高效，柱齐墙边、构件柱、角柱功能简化了操作，提高了效率。

　　三、适应性超强的门窗设计功能

　　独家提供参数化动态门窗样式：组合门窗支持参数化编辑，凸窗样式更加丰富

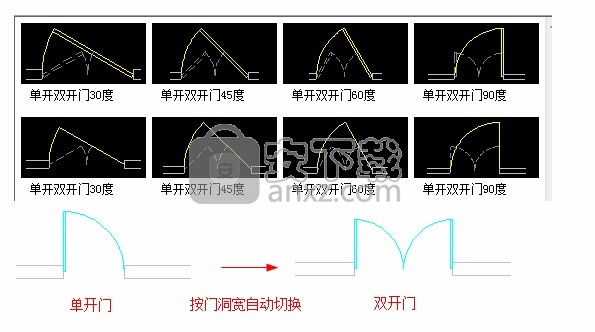

　　1. 单双扇平开门可随门宽自动切换样式

　　在大多数插入平开门的应用场景中，随门宽自动在单扇门和双扇门之间切换，大大提高绘制门的速度，必要时也可以使用固定的单双扇门图块。

　　2.尺寸变化后门窗图块不变形

　　如今门窗绘制可以保留参数，不因墙厚，门窗宽变化导致变形，门框宽、门扇厚都可以按用户设计参数维持不变。

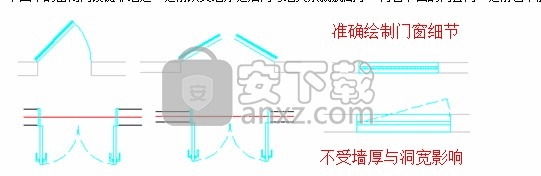

　　下图中的密闭门铰链靠墙边，之前改变墙厚之后门与墙关系就脱离了，再看下面的门套门，之前也不能适用于不同墙厚，如今对应不同墙厚，基于动态块的门窗可以自动按实际情况正确处理，右图的窗扇厚也不随墙厚变化。

　　3.门窗图形提供动态属性，提供自定义属性，支持门窗精细化绘制

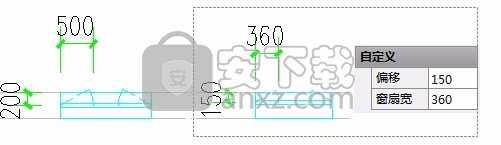

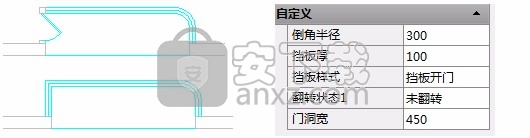

　　浩辰建筑可以在门窗样式中预设多种自定义参数，插入后还可以更改参数调整尺寸细节甚至改变类型。下图为浩辰建筑普通窗带有可变尺寸的平开窗扇，窗框位置也可以按所需尺寸偏移，修改非常方便。

　　4.组合门窗绘制编辑不再困难

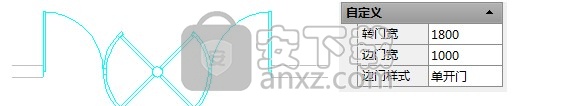

　　浩辰建筑中提供了多种预设的组合门窗，在组合门窗中设置了多种参数，使得组合门窗的绘制和编辑不再困难。用户根据自己需要还可以制作更多组合门窗样式。

　　5.凸窗样式有更多扩展

　　浩辰建筑中提供了更多的动态凸窗样式，并提供可由用户自定义和修改的门窗参数。用户还可以根据自己需要定义新的凸窗样式。

软件特色

　　1、浩辰建筑可以帮助用户快速设计建筑图纸，可以在浩辰CAD上运行

　　2、提供简单的图纸设计方案，大部分图纸都提供参数设置

　　3、支持轴网设置功能，在软件设置生成轴网的参数，从而添加到图纸使用

　　4、支持添加轴线功能，在软件直接输入轴线参数，从而完成添加

　　5、支持墙体添加功能，同样输入生成墙体的参数立即将墙体加载到设计界面使用

　　6、大部分建筑图形都可以一键生成，节约用户手动绘制图形的时间

　　7、通过这款软件就可以 轻松编辑CAD图纸，快速设计建筑图

　　8、绘制墙体过程简单，可以轻松设置高度、宽度

　　9、支持用途设置，在软件选择当前墙体的用途，可以选择一般墙、卫生隔断、阳台挡板、矮墙、虚墙

　　10、支持等分加墙、单线变墙、墙体分段、墙体合并、倒墙角、倒斜角、基线对齐

　　11、支持组合门窗、转角窗、带形窗、异形洞、门窗编号、门窗管理

　　12、支持直线梯段、圆弧梯段、任意梯段、添加扶手、连接扶手、双跑楼梯、多跑楼梯

　　13、通过这款软件就可以设计建筑需要的图纸，提升绘图效率

　　14、软件界面简单，显示中文编辑界面，可以自动新建dwg图纸

　　15、提供三维图设计功能，在软件设计三维图形，添加三维实体或者是添加三维面

　　16、支持网格设置功能，如果你需要设计三维图就可以在软件添加三维网格

　　17、支持三维漫游功能，设计完毕就可以进入三维查看界面，可以查看设计完毕的作品

　　18、支持日照分析功能，在设计建筑的时候可以通过这款软件对日照情况分析

　　19、支持门窗管理、导入导出、图形检查、建筑构件、碰撞检测、智能联动

安装方法

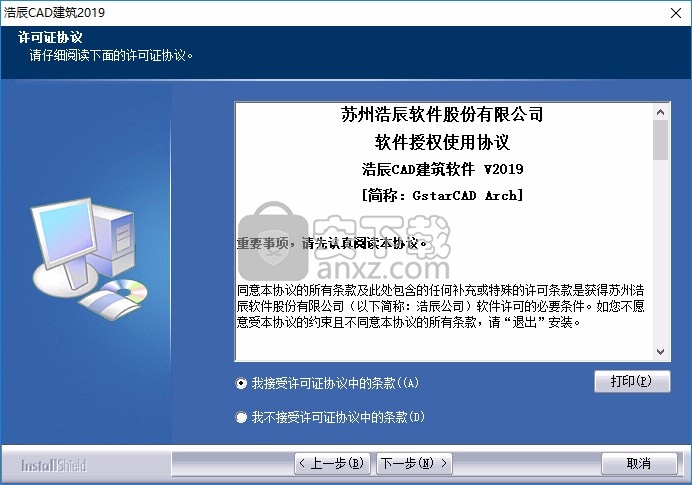

　　1、打开GStarCAD_Arch2019_RTM_181226_1126.exe软件直接安装，点击接受协议

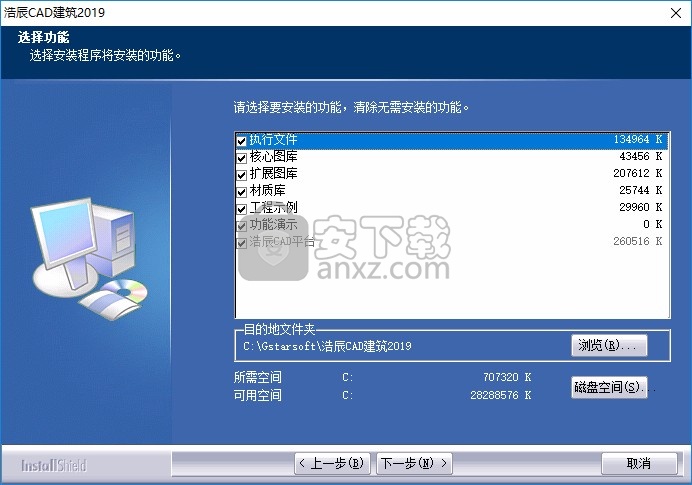

　　2、提示软件需要安装的内容，点击下一步，软件安装在C:\Gstarsoft\浩辰CAD建筑2019

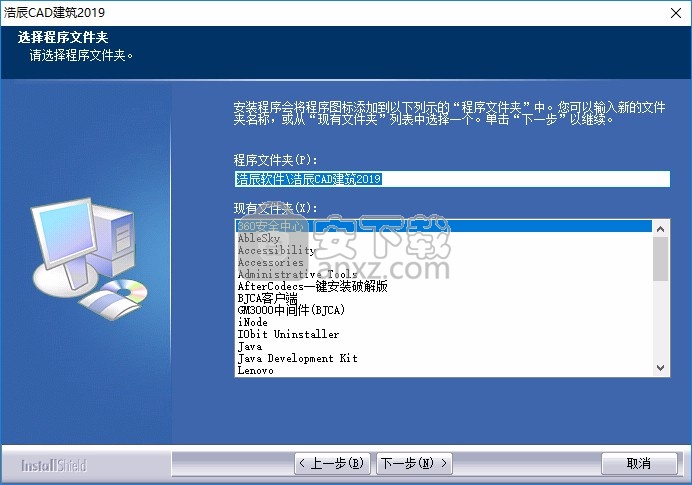

　　3、这里是软件的快捷方式名字设置：浩辰软件\浩辰CAD建筑2019

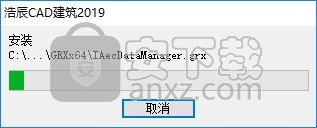

　　4、提示软件的安装进度，等待安装结束吧

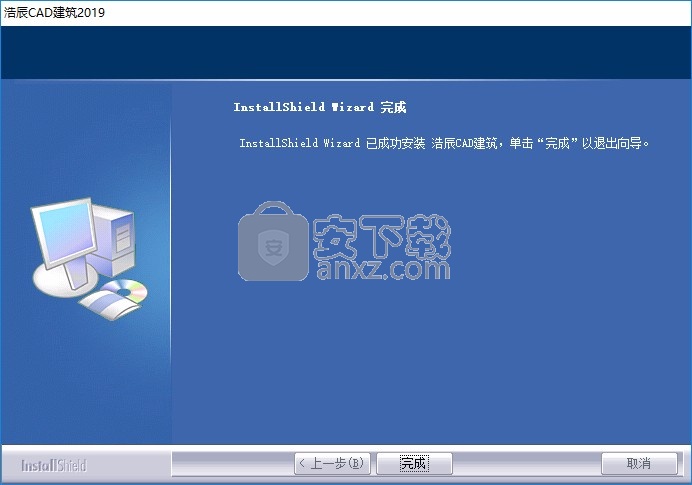

　　5、提示软件已经成功安装到电脑

方法

　　1、启动软件提示试用30天，如果你激活码就可以直接点击激活

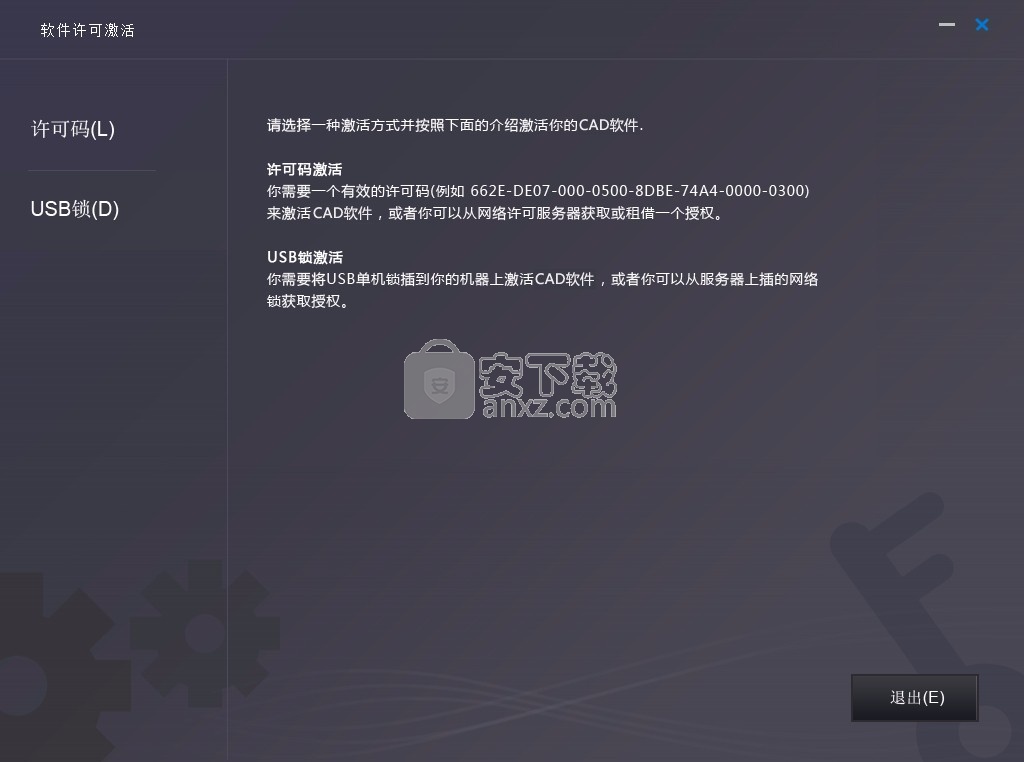

　　2、这里是软件提供的激活界面，选择一种激活方式，如果没有激活码就退出软件

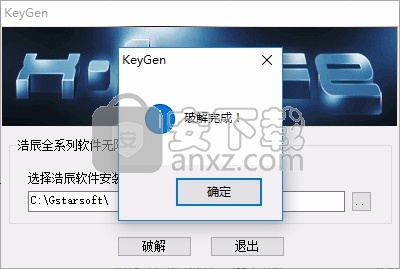

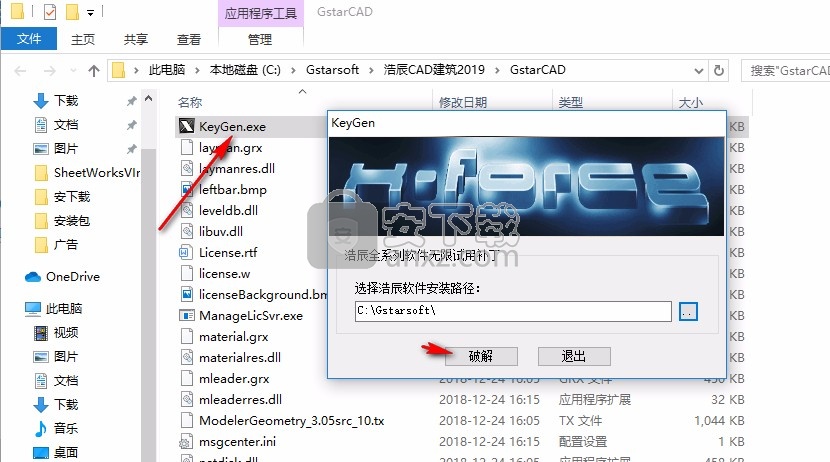

　　3、使用安装包提供的无限试用补丁激活软件，将KeyGen.exe复制到软件安装地址启动，点击

　　4、提示成功，您可以得到一年365天的试用时间，试用期结束继续使用补丁

使用说明

　　图形设置

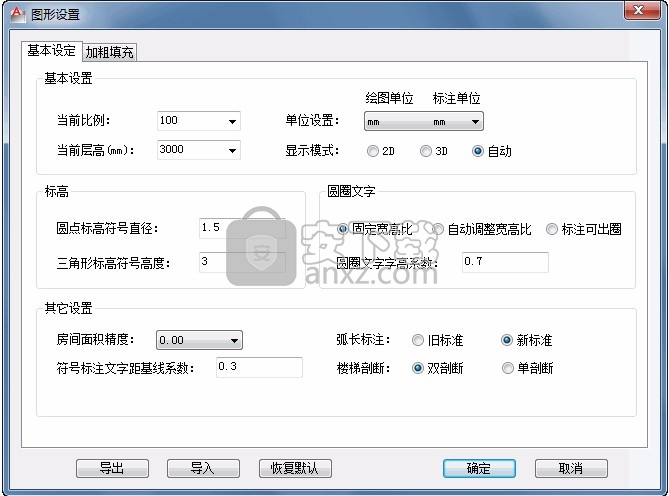

　　【图形设置】命令设置与图形注释符号与建筑对象填充有关的参数，分为“基本设定”和“加粗填充”两个页面，包括与浩辰建筑软件全局相关的参数，这些参数仅存于本图，也就是说这些参数一旦修改，本图的参数设置会发生改变，但不影响新建图形中的同类参数。

　　设置帮助→设置→图形设置(TXSZ)

　　单击“图形设置”命令后，从中单击“基本设定”、“加粗填充”进入各自的页面。

　　基本设定：这些参数一旦设置，能立刻应用于本图已绘制的对象，按当前的设置参数自动更新。

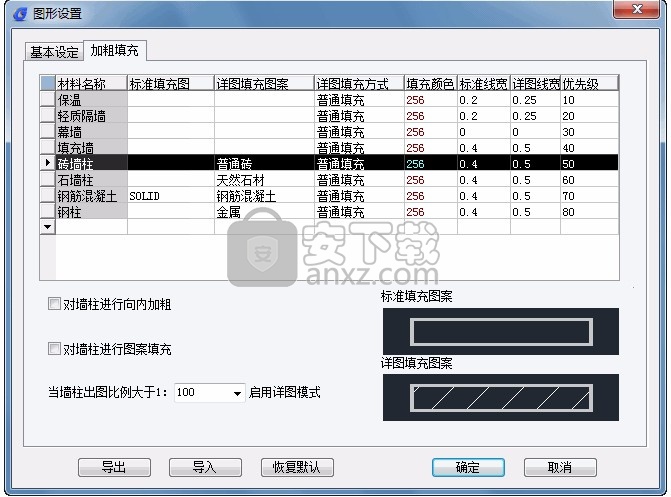

　　加粗填充： 专用于墙体与柱子的填充，提供各种填充图案和加粗线宽，请单击下面的参数标题观看详细解释。

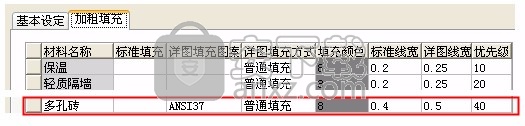

　　“材料名称”中最后一行总为空行，用户可以自行修改此行为用户自定义的新材料名称，自定义材料数量不限，材料的填充图案、颜色、优先级等参数均可任意设置，在绘制墙体和插入柱子时，用户可以使用在这里增加的新材料。

　　共有“普通填充”和“线图案填充”两种填充方式，适用于不同材料的填充对象，后者专门用于墙体材料为填充墙和轻质隔墙，在【绘制墙体】命令中有多个填充墙材料可供设置。

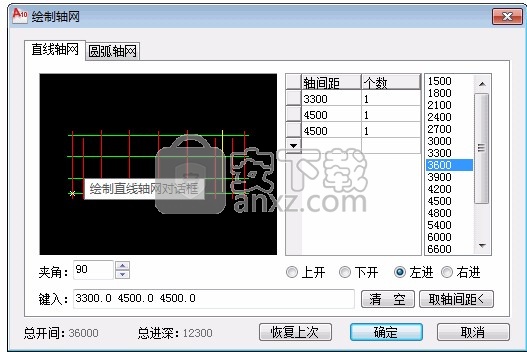

　　输入轴网数据方法：

　　1. 切换到对话框单选按钮“上开”、“下开”、“左进”、“右进”之一；

　　2. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效；

　　3. 在电子表格中键入[轴间距］和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据；

　　4. 返回1.输入其他开间进深，输入对应的数据

　　绘制轴网

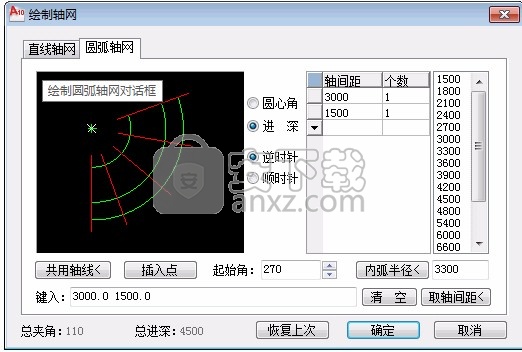

　　圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】命令中的“圆弧轴网”标签执行。

　　建筑设计→轴网→绘制轴网(HZZW)

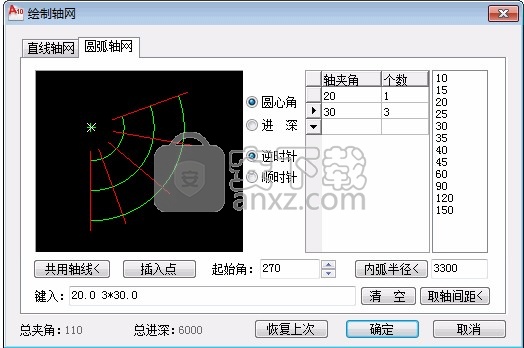

　　单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“圆弧轴网”页面。

　　单击“进深”，输入“轴间距”与“个数”如下：

　　接着单击“圆心角”，输入“轴夹角”与“个数”如下：

　　输入轴网数据的其他方法：

　　1. 直接在“键入”栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。

　　2. 在表格中键入“轴间距”、“轴夹角”和“个数”，常用值可直接点取右方数据栏或下拉列表的预设数据。

　　建筑设计→柱梁板→标准柱(BZZ)

　　创建标准柱的步骤如下：

　　1.设置柱的参数，包括截面类型、截面尺寸和材料；

　　2.单击下面的工具栏图标，选择柱子的定位方式；

　　3. 根据不同的定位方式回应相应的命令行输入；

　　4. 重复1-3步或回车结束标准柱的创建。

　　以下是具体的交互过程：

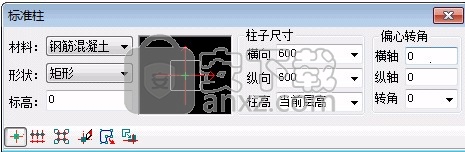

　　点取菜单命令后显示对话框，在选取不同形状后显示对应的参数输入，输入横向和纵向尺寸或者直径，在图像框中点取所需的预设对齐点，进入命令行交互。

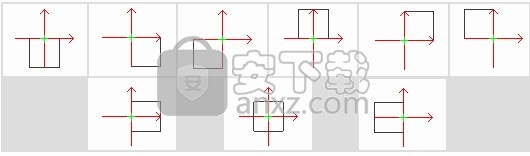

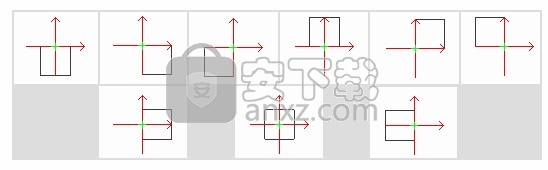

　　其中矩形柱提供了9个预设对齐点，单击其中图像框柱子的9个对齐点位置即可预设插入时的对齐方式，如下图所示。

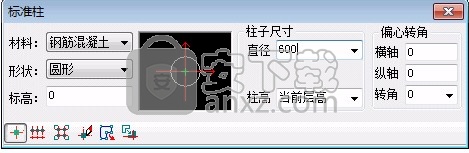

　　其中非矩形的标准柱只能提供5个预设对齐点，以圆柱为例，如下图所示。

更新日志

　　新功能：支持浩辰GstarCAD2019平台以及AutoCAD 2018平台；

　　新功能：重要突破!门窗编号支持动态更新，任何改变门窗宽高尺寸的修改动作，会同步更新门窗编号；

　　新功能：可插入双层门窗，并可以任意改变其中任何一个门窗的宽度，动态更新门洞大小；

　　新功能：门窗支持参数化动态样式，解决困扰国内建筑软件用户20多年的门窗图形变形问题，改变浩辰动态门窗尺寸后，门窗图形不再变形；

　　新功能：平开门可自动随门宽变化切换单双扇样式，大大提高绘制门窗的速度；

　　新功能：门窗管理、门窗统计、三维组合、建筑切割、建筑立剖面等功能支持多层嵌套参照内的模型；

　　新功能：轴改线型、门窗标注、单线变墙、轴网标注命令支持多层参照的轴网；

　　新功能：【箭头标注】命令支持文字自动沿线,支持动态长度标注,新增新的"在箭头"对齐样式；

　　新功能：【图形导出】和【批量导出】命令增加图层转换功能；

　　新功能：【双跑楼梯】命令支持疏散线绘制；

　　新功能：【建筑立面】命令提供轴线间标注尺寸线的选项，增加自动从首层平面提取首尾轴线功能；

　　新功能：【标高检查】命令增加根据标高坐标纠正标高位置的功能；

　　新功能：【布置洁具】命令中的地漏布置新增排水坡度标注选项；

　　新功能：【批量转柱】命令提供自动识别矩形柱、圆柱功能；

　　新功能：【套内面积】命令加"套内检查"命令行选项， 同时右键菜单添加【套内检查】命令；

　　新功能：轴号对象夹点菜单提供轴号显隐和轴号删除操作；

　　新功能：面积统计->分户统计表，输出跃层户的各层面积；

　　新功能：【日照分析】命令支持多边形区域的多点分析；

　　改进：图纸兼容性进一步提升；

　　改进：建筑立剖面自动生成的速度大幅提升（10倍以上）；

　　改进：门窗管理界面支持拉伸大小；

　　改进：其它大量功能完善或纠错。
