FastSun(飞时达日照分析软件)

 v12.0 免费版
  • 软件大小:53.0 MB
  • 更新日期:2020-07-30 13:49
  • 软件语言:简体中文
  • 软件类别:工程建筑
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:53.0 MB 进入评论发表您对该软件的看法?

手机扫描查看

软件介绍人气软件网友评论下载地址

为您推荐:工程建筑

  FastSun是一款日照分析软件,适合在设计建筑的时候使用,当您需要设计建筑的时候可能会考虑日照情况,使用这款软件就可以直接分析日照,可以在软件设计窗户,可以设计阳台,可以设计屋顶,可以设计平屋顶,可以设计坡屋顶,可以设计地形建模,软件功能很丰富,让用户在绘图的时候获得更多帮助,本软件附加到CAD软件使用,如果你的电脑已经安装AutoCAD就可以正常部署这款软件,提供专业的日照分析功能,无论是日照建模还是三维分析都可以在软件执行相关操作,提供详细的分析参数设置以及一键绘图功能,为用户提供更方便的日照绘图方案,如果你需要分析日照就下载吧!

FastSun(飞时达日照分析软件)

软件功能

  1、 日照设置:可以选择或自主设置当前图形的基本属性。包括城市地理经纬度、日照标准、图形单位及文字大小等信息。

  2、 模型转换:可以灵活的将闭合的多段线及各种复杂的原始建筑模型转换为具有高度和底标高的建筑轮廓日照模型。

  3、 日照建模:提供了窗户、阳台、坡屋顶等丰富的建模手段,可以方便的建立起满足日照分析要求的复杂三维建筑模型。

  4、 模型编号:可以方便的对建筑、窗户等进行编号、修改编号,便于遮挡分析及统计窗户报批表。

  5、 单点分析:自动计算单体建筑或群体建筑区域任意一点的日照时间,自动在图上标注出单点位置及编号,生成单点分析结果统计报表。

  6、 沿线分析:自动沿着建筑轮廓线或任意定义高度的线等距离布点分析,分析结果可自动标注于所分析的线上。

  7、 区域分析:自动对任意形状闭合区域内的日照时间进行分析计算,分析结果自动生成平面日照数字模型图。

  8、 三维沿线分析:对设计方案中某条线进行日照分析计算,并按给定的采样间距将实际计算结果用数值直观的显示在图上。

  9、三维场地分析:对设计方案中某一个任意区域进行日照分析计算,并按给定的网格采样间距将实际计算结果用数值直观的显示在图上。

  10、棒影分析:按照日照时间间隔,自动计算并绘制建筑群内或建筑物轮廓上一点的棒杆日照投影图。

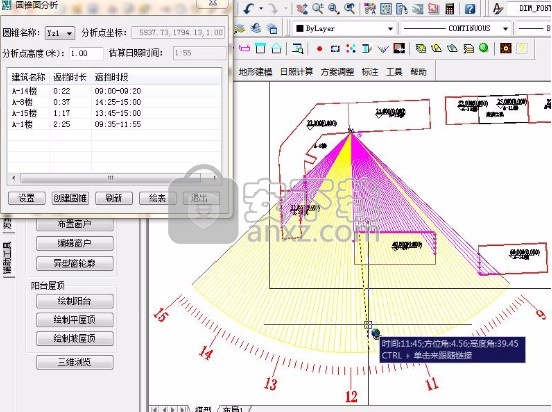

  11、圆锥面分析:太阳光线对指定分析点全天运行的圆锥轨迹,能集中反映出该点的日照情况,快速判定遮挡源,便于日照方案调整;

  12、阴影分析:按照日照时间间隔,自动计算并绘制单体建筑或组合多栋建筑物轮廓的连续阴影图及动态模拟阴影演示过程。

  13、窗户分析:建筑物窗户左端、右端、中点、满窗日照分析图示及详细报表统计。

  14、等照分析:在平面及立面上绘制出日照时间满足和不满足给定时数的域分界线。

软件特色

  FastSun是基于AutoCAD开发的日照分析软件,是规划管理、规划设计、建筑设计、房地产开发等领域强有力的日照分析工具。

  FastSun的主要功能有日照标准设置、日照建模、单点分析、沿线分析、区域分析、棒影分析、阴影分析、窗户分析、遮挡关

  系分析、遮挡范围分析、拟建范围分析、窗日照对比分析等。同时引入设计标高建模进行三维场地日照分析,全面解决了全国各地

  任何时段的日照分析问题,计算科学准确,使用简单方便。

安装方法

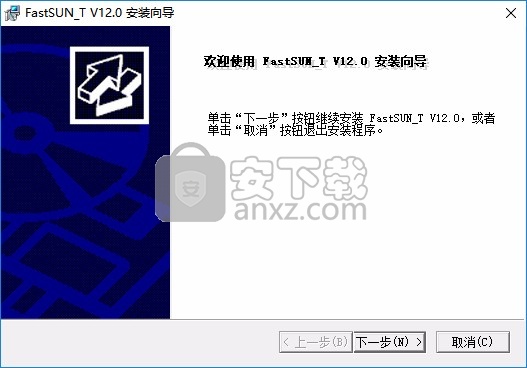

  1、打开Setup.exe提示安装界面,点击下一步

FastSun(飞时达日照分析软件)

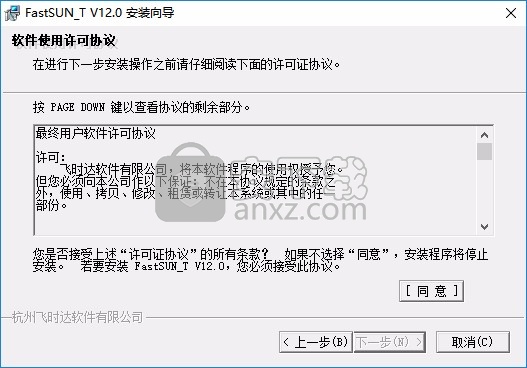

  2、软件的协议内容,点击容易,点击下一步

FastSun(飞时达日照分析软件)

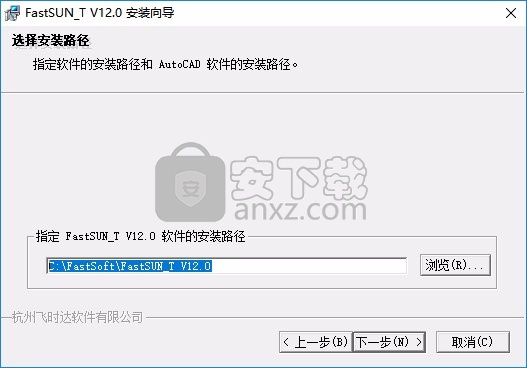

  3、设置软件的安装地址,默认安装在C:\FastSoft\FastSUN_T V12.0

FastSun(飞时达日照分析软件)

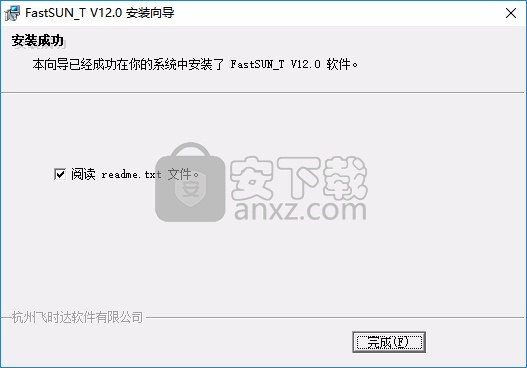

  4、软件已经安装结束,点击完成

FastSun(飞时达日照分析软件)

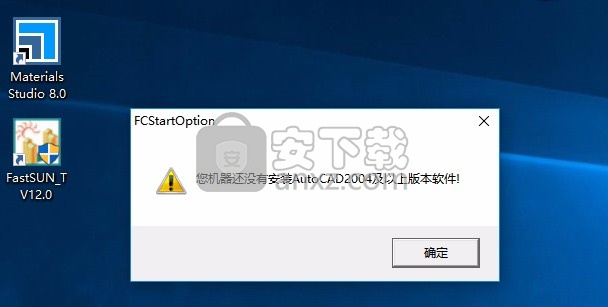

  5、启动FastSun,提示您的电脑没有安装AutoCAD软件,无法打开

FastSun(飞时达日照分析软件)

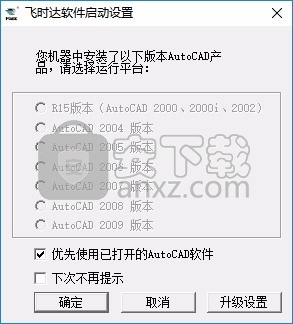

  6、如果你的电脑有AutoCAD就选择一种版本运行

FastSun(飞时达日照分析软件)

使用说明

  3.7【窗户布置】

  3.7.1 【布置窗户】

  菜单位置: 【日照建模】→【窗户布置】→【布置窗户】

  功能:对现有建筑物进行窗户布置,提供了中点布窗、两点布窗、逐个布窗和顺序布窗四种布窗方式。其中两点布窗可以绘制弧形窗户和转角窗户。

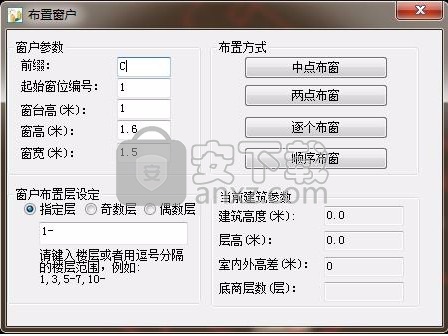

  单击【布置窗户】按钮,弹出“布置窗户”对话框,界面如下图所示,在“窗户参数”栏设置窗户的参数,包括窗位编号、层数、层高、窗台高、窗高、窗宽等参数。在“窗户布置设定”栏中选择布置窗户的层数:奇数层、偶数层、指定层布置。

FastSun(飞时达日照分析软件)

  【中点布窗】:点取窗户中点位置,自动生成窗户,并标注窗位编号。在点取窗户中点时可以通过参照点或参照线精确定位。

  【两点布窗】:通过输入窗户两个端点的位置布置窗户。在指定窗户端点时可通过参照点或参照线进行精确定位。支持绘制多个窗户。

  【逐个布窗】:通过输入距离参考点的长度逐个布置窗户。参考点及布置窗户的方向都必须在所选的建筑物墙线上。当用户输入的距离大于建筑轮廓线长度时,系统不再进行窗户绘制,命令行提示“成功布置窗户”后退出命令。

  【顺序布窗】:通过输入窗户之间的间距,及离墙角点的距离对整个墙面一次性布置窗户。

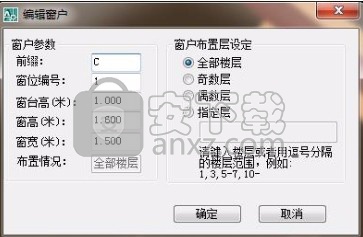

  3.7.2 【编辑窗户】

  菜单位置:【日照建模】→【窗户布置】→【编辑窗户】

  功能:修改窗户的基本参数,同时也可编辑布置窗户的层数。

FastSun(飞时达日照分析软件)

  3.7.3 【异型窗轮廓】

  菜单位置:【日照建模】→【窗户布置】→【异型窗轮廓】

  功能:异型窗轮廓绘制,按实际形状建模,可以设定异型窗对本栋建筑窗户是否遮挡影响,分为按层布置和通高布置;

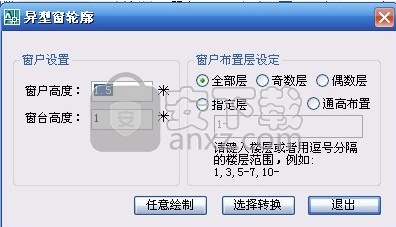

  单击【异型窗轮廓】菜单,弹出“异型窗轮廓布置”对话框,界面如下图所示,在“窗户设置”栏设置窗户的参数,包括窗户高度、窗台高度。在“窗户布置层设定”栏中选择布置窗户的层数:全部楼层、奇数层、偶数层、指定层布置以及通高布置。

FastSun(飞时达日照分析软件)

  按层布置

FastSun(飞时达日照分析软件)

  通高布置

  【任意绘制】:点取建筑轮廓线上的最近点绘制出任意边界的异型窗轮廓。

  【选择转换】:选择异型窗轮廓线转换成软件可识别的异型窗轮廓。

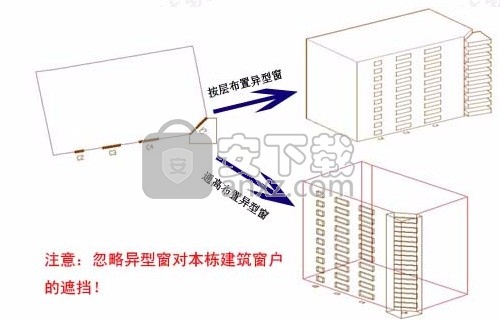

  绘制出来的模型如下图所示:

FastSun(飞时达日照分析软件)

  3.8.【绘制阳台】

  菜单位置:【日照建模】→【阳台屋顶】→【绘制阳台】

  功能:在建筑物上绘制阳台。提供了矩形阳台绘制、任意阳台绘制以及选择转换阳台。阳台在日照分析时,将作为建筑的一部分参与日照分析。 但是当本栋窗户计算分析时,一般忽略阳台对本栋建筑窗户的遮挡,如果是阳台所在的建筑以外的其他建筑窗户分析计算,还是需要考虑阳台参与分析的。

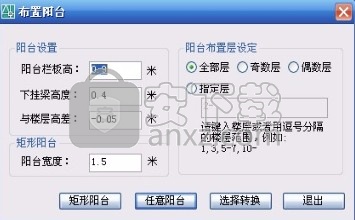

  在“阳台布置层设定”栏中,选择布置阳台的层数:全部楼层、奇数层、偶数层、指定层布置。

FastSun(飞时达日照分析软件)

  如果绘制矩形阳台,在对话框的上面输入各项参数,包括阳台栏板高、下挂梁高、与楼层高差、阳台宽度等,程序自动会读取建筑物的底标高、建筑物的高度以及建筑物的层数,选中“矩形阳台”按钮,进行矩形阳台的绘制。

  如果要绘制任意阳台,则选中“任意阳台”按钮,命令行提示:

  起点或圆心[参照点(R)/参照线(P)]: <对象捕捉 开>

  [圆弧(A)/圆(B)/矩形(D)/设倾角(S)/延伸(L)/参照点(R)/参照线(P)/求垂足(G)/线宽(W)]<

  下一点>:

  [圆弧(A)/闭合(C)/设倾角(S)/延伸(L)/参照点(R)/参照线(P)/求垂足(G)/回退(U)/线宽(W)]<下一点>: 直至任意阳台边界绘制完成。

  如果要选择转换阳台边界线成软件可识别的阳台,则选中“选择转换”按钮,进行转换阳台。
