机械工程师CAD

 v2016 免费版
  • 软件大小:572 MB
  • 更新日期:2020-08-01 09:17
  • 软件语言:简体中文
  • 软件类别:3D/CAD软件
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:572 MB 进入评论发表您对该软件的看法?

手机扫描查看

软件介绍人气软件网友评论下载地址

为您推荐:3D/CAD软件

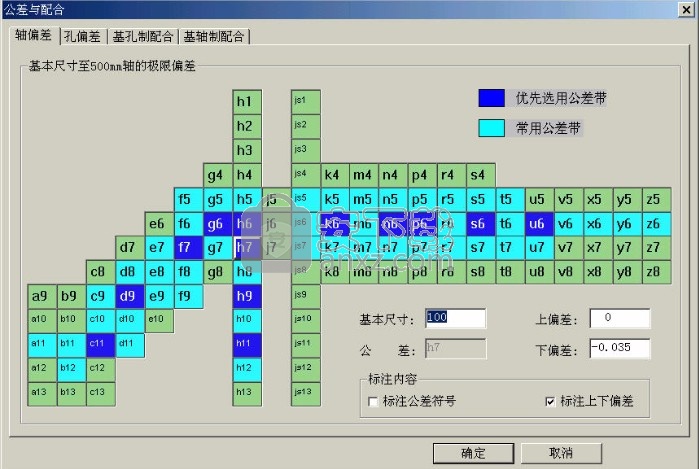

  机械工程师CAD2016可以帮助用户快速设计机械零件,软件已经显示设计方案,直接选择一种零件,输入相关的参数就可以立即得到图形,方便将零件图添加到CAD软件使用,软件提供的零件还是非常多的,支持齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮等类型的机械零件,部件,通过几个简单的步骤就可以完成设计,提高用户设计机械零件的效率,软件界面功能非常多,启动软件就可以进入设计界面,可以结合AutoCAD软件使用,提供详细的零件生成方式,可以在软件调整零件生成参数,可以在软件设置公差,支持轴偏差、孔偏差、基孔制配合、基轴制配合等公差查看,也提供标注功能,您可以对生成的零件图纸标注数据,软件提供简单标注以及高级标注功能,可以按照设计需求标注不同的零件数据,如果你需要设计机械零件就可以下载使用!

机械工程师CAD

软件功能

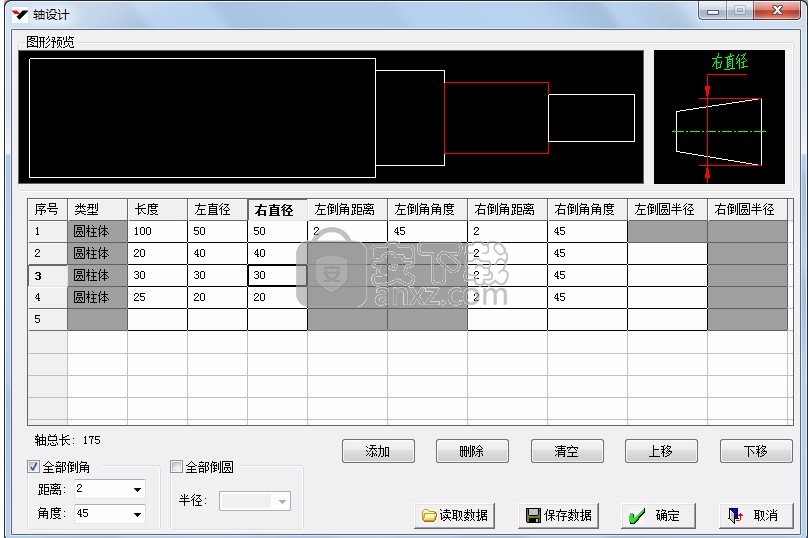

  本软件提供了非常灵活的轴设计功能,可以方便的绘制出各种结构的轴,可以修改轴的长度和半径,添加或删除一段轴,标注轴径和长度尺寸,对轴进行倒角,倒圆,全剖或半剖处理,生成轴的侧视图。

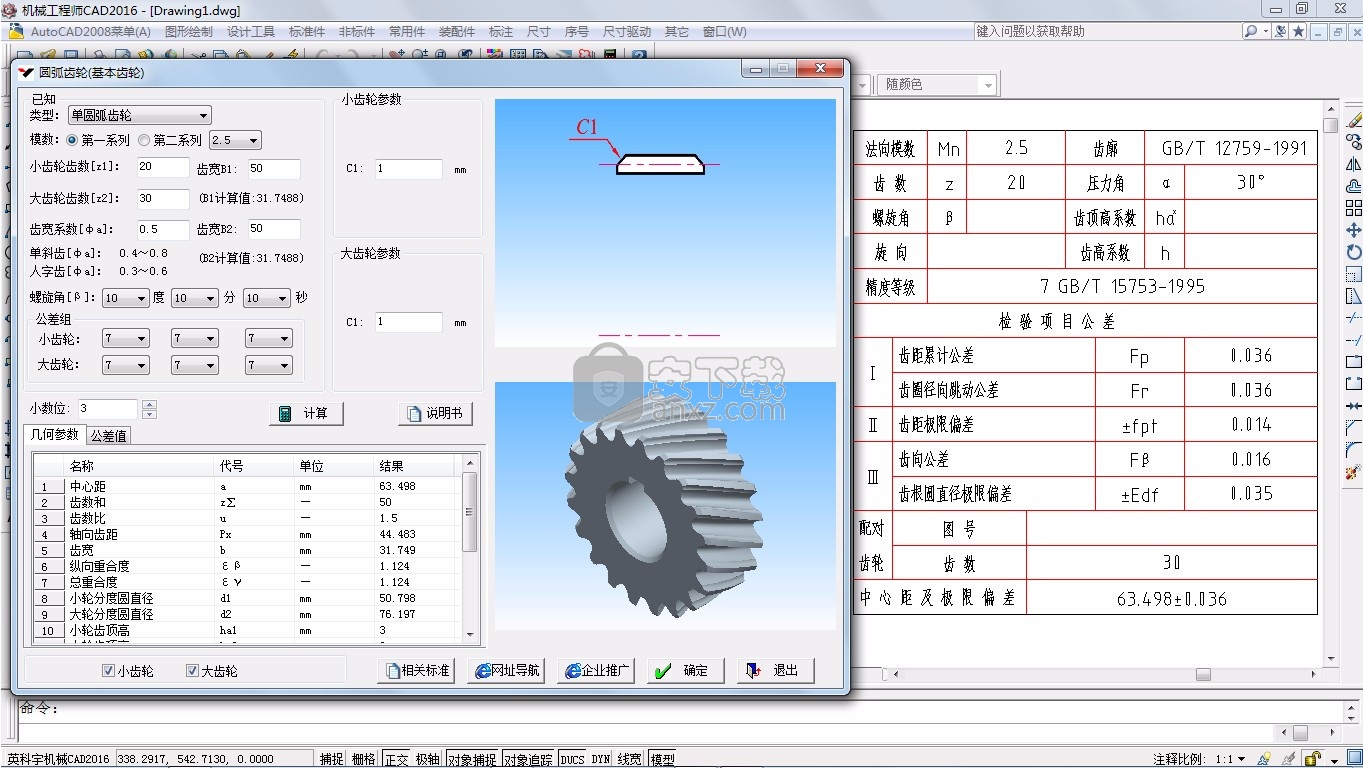

  本软件提供了齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮、凸轮、弹簧、花键、V带轮、同步带轮的专业设计模块,只需输入基本参数,软件会自动计算出其他数据,并根据需要绘制出完整的工作图。软件能够根据齿轮的基本参数自动生成齿轮参数表。

  基于先进Object ARX技术的标注功能会使您耳目一新,使用更加方便、灵活

机械工程师CAD

  软件提供了全新的粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、向视图、放大图、剖切等标注,各项功能的交互非常专业、直观,标注生成后,可以像处理线、圆一样用夹点对标注进行拖动,标注会自动随着位置的变化而更新。标注中的线和文字的颜色、文字字体可以方便修改。

机械工程师CAD

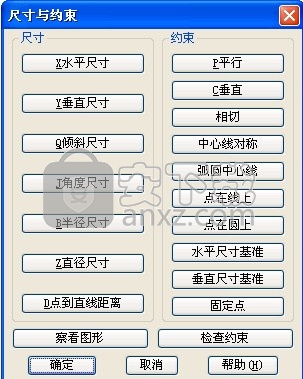

  先进、智能的参数化设计

机械工程师CAD

  当使用参数化设计功能(又称尺寸驱动)设计图形时,只需画出草图,图形的尺寸不需准确无误,在尺寸标注完毕后,只需修改尺寸的数值,图形就会按新的尺寸自动修改,除了图形的尺寸可以修改外,圆形阵列图形的数量,分布角度,矩行阵列图形的行数,列数,间距等都可以被修改。参数化设计会自动检查尺寸和约束的数量,自动判断过约束和欠约束。欠约束时,图形也可以驱动。

  专业的尺寸标注和文字表格处理

机械工程师CAD

  本软件提供了水平、垂直、倾斜、角度、直径、半径、一组直线尺寸、螺纹,基准尺寸等强大的尺寸标注功能,同时,本软件提供了丰富的尺寸编辑工具如:尺寸对齐,尺寸等间距,箭头圆点转换,倾斜尺寸界线,更新尺寸,修改、旋转、移动、复位尺寸文字,修改尺寸箭头大小和文字高度。使用本软件,可以方便地修改文字内容,文字对齐,文字等间距,合并两行文字,修改文字高度、高宽比、字型,给文字添加下划线、上划线、直径符号、正负号、角度符号,绘制任意表格,将一组文字填表,编写技术要求等。

  高效、实用的图形处理功能

  本软件可以自动实现装配图中两个零件的遮挡,可以确定是否用虚线表示被遮挡部分,如果图形中有孔,孔中的图形会被显示出来。在本软件中,尺寸文字,螺孔也可以遮挡图形。断开线可以将图形从中间断开。本软件可以自动生成轴类零件的全剖或半剖图,可自动将某一边界内的图形进行局部放大。本软件提供了强大的数学计算功能。

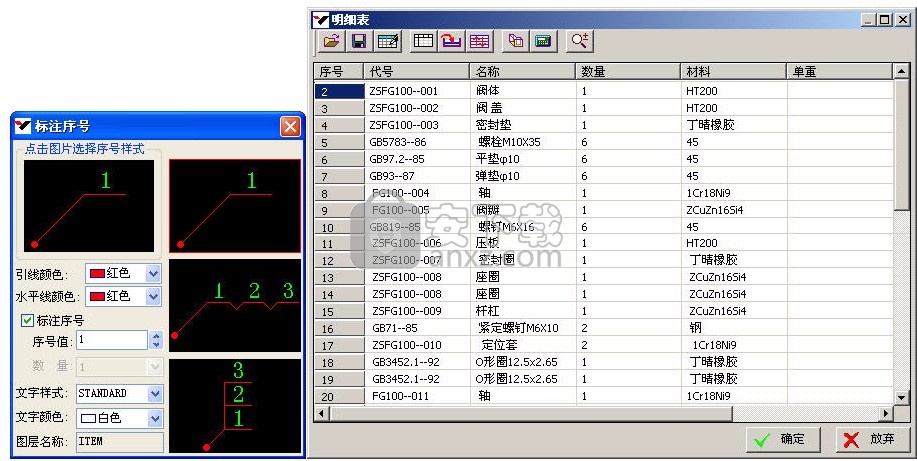

  灵活的序号明细表

机械工程师CAD

  可以方便地绘制指引线,标注序号,使指引线沿水平或垂直方向对齐;插入序号或删除序号后,序号值会随着插入或删除操作自动更新;可以轻松定义本单位明细表结构,输入零部件数据,实现数据的移动、互换、空行的插入和序号的重新排列,将明细表数据存入文件或从文件中读入数据,对数据按任意数据项排序,从图中读取标准件数据,统计总重,自动生成明细表。

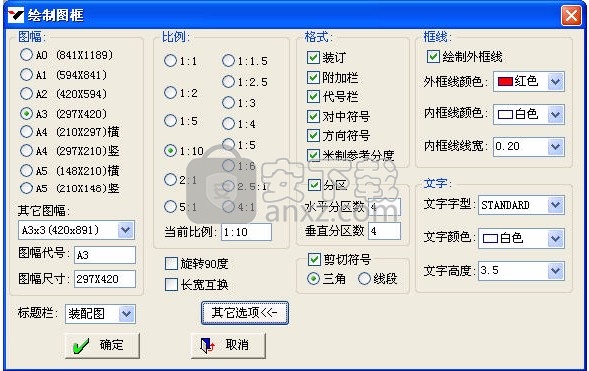

  完善的图框绘制和标题栏填写

机械工程师CAD

  本软件提供了完全符合国标的图框绘制模块,同时,用户也可以生成自定义尺寸的图框。软件提供了几种常用的标题栏、附加栏,用户也可以方便定义本单位的标题栏、附加栏(栏内填写的文字高度用户也可以定义)。标题栏、附加栏的内容可以非常方便的在对话框中输入,输入的内容会自动填写到图框中。用户自定义的标题栏、附加栏也可以自动填写。图框插入后用户还可以用新的图框替换已有图框,替换后标题栏、附加栏的位置和填写的内容会自动调整位置和文字高度。还可以把一个图框中的数据自动填写到另一图框中。

  丰富的化工标准件库

  本软件提供了法兰,法兰盖,封头,筒体,支座,人孔,手孔等图库。

  全新的图形符号库

机械工程师CAD

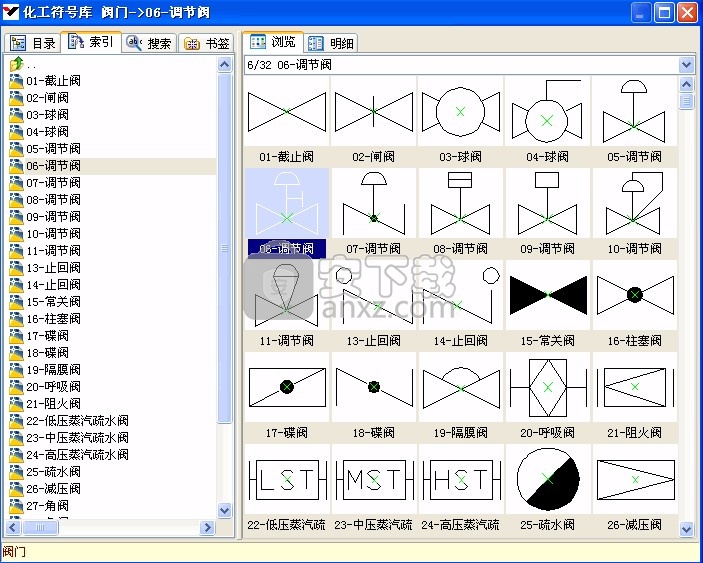

  依据最新国家标准重新修订了液压、气动、电气、建筑、暖通、空调、给排水等符号库,所有符号库都具有开放结构,可方便地建立新库,添加新内容。

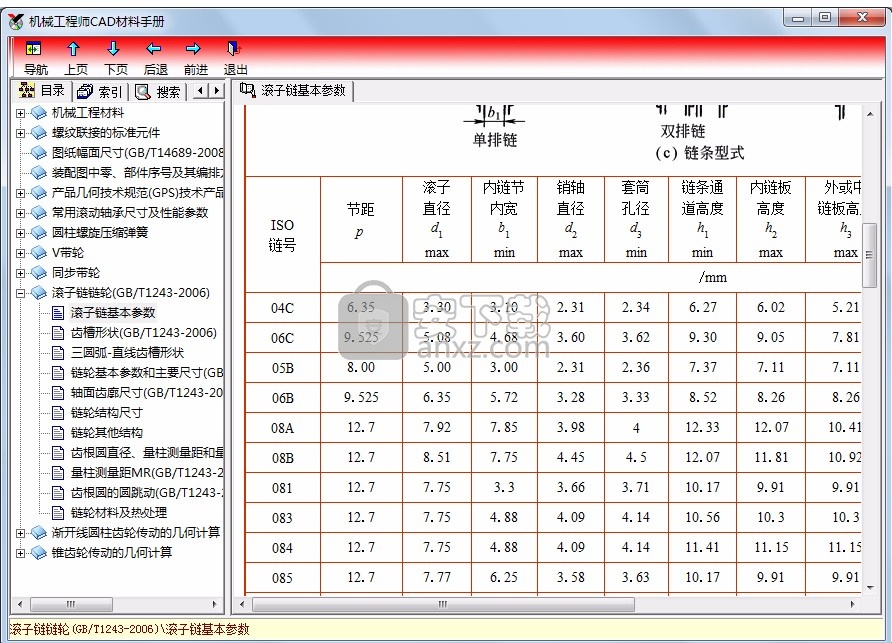

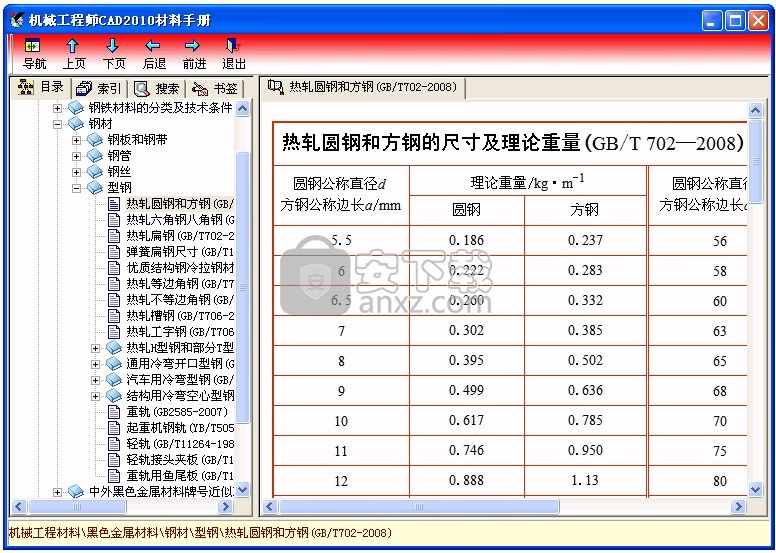

  机械工程材料电子手册

机械工程师CAD

  软件提供了全面的机械工程材料数据,内容涉及铸铁、钢、有色金属材料、粉末冶金材料、非金属材料、复合材料等,手册图文并茂,使用简单快捷、搜索查询方便。

软件特色

  1、机械工程师CAD提供很多机械设计功能,可以为用户提供丰富的设计方案

  2、软件界面显示很多标注零件,直接输入参数生成零件图

  3、软件显示图纸预览,可以在标准库界面查看零件图纸

  4、支持标注功能,生成图纸可以附加零件相关的标注数据

  5、支持齿轮生成,立即通过机械工程师CAD编辑齿轮图纸

  6、支持轴承、密封件、操作件、润滑件、型材等多种零件设计

  7、支持螺栓、螺柱、螺母、螺钉、木螺钉、自攻螺钉等机械设计

  8、提供丰富的设计 参数,自定义生成零件方案

  9、生成的零件可以在AutoCAD显示,方便继续编辑图纸

  10、用户只需要点击零件名字就可以进入参数设计界面,几分钟就可以完成设计

  11、通过这款软件就可以提升用户设计零件的效率

  12、快速完成零件设计,轻松得到标准零件图纸

  13、参数编辑,配对轮齿数:50、变位系数:0、总变位系数:0、齿顶高系数:1、项隙系数:0.25

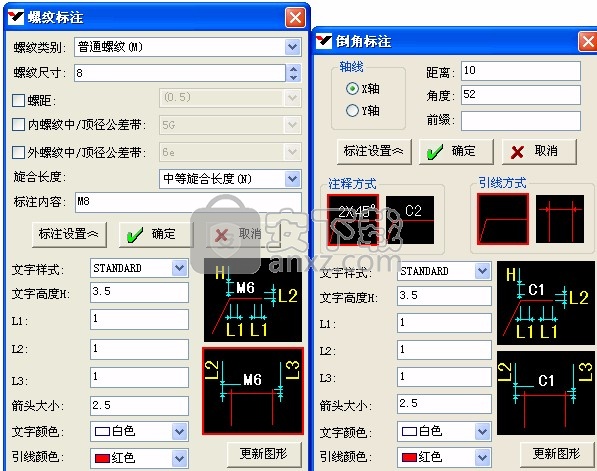

  14、螺纹标注,螺纹类别:普通螺纹、螺纹尺寸:8、螺距:0.5、内螺纹中/顶径公差带:5G、外螺中顶径公差带;6e

安装方法

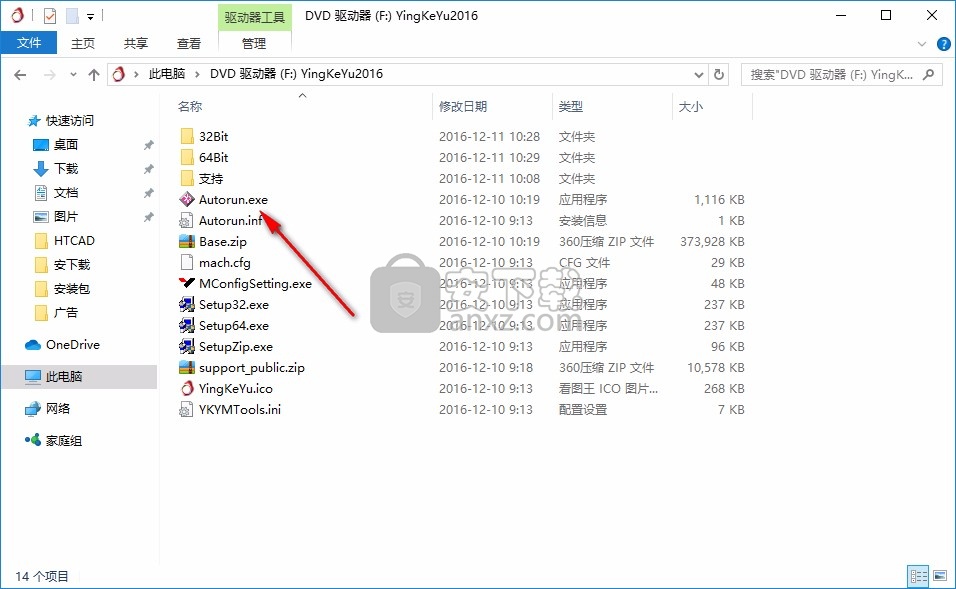

  1、打开Autorun.exe直接进入安装界面

机械工程师CAD

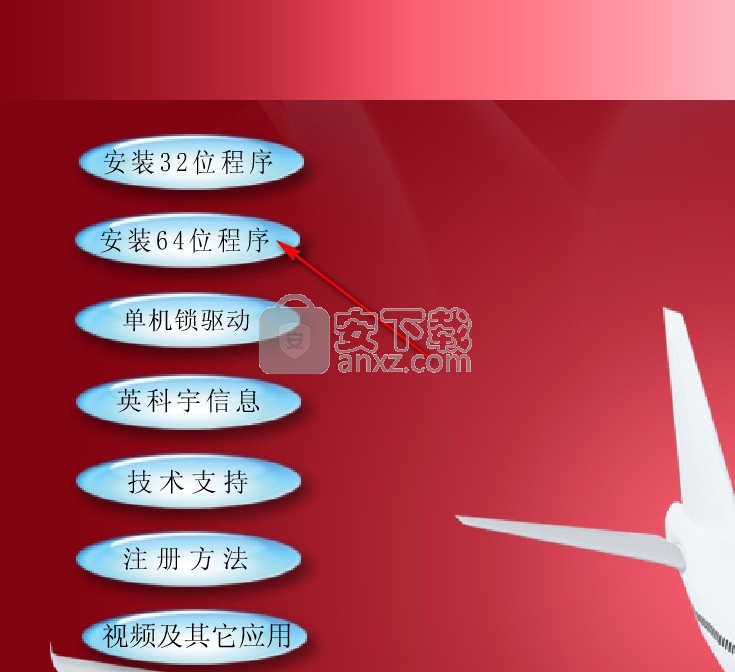

  2、选择安装的位数,这里选择安装64位

机械工程师CAD

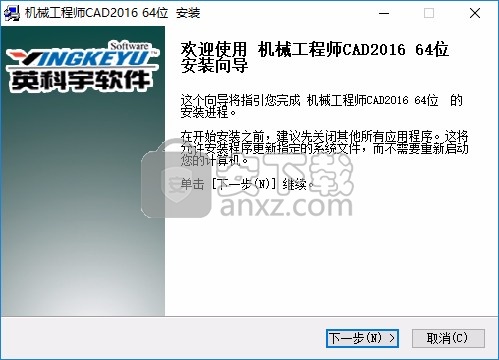

  3、显示机械工程师CAD安装界面,点击下一步

机械工程师CAD

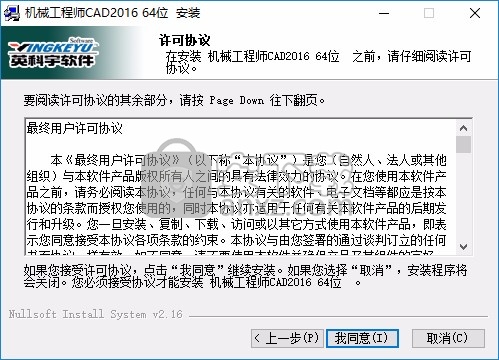

  4、提示软件协议内容,点击接受继续安装

机械工程师CAD

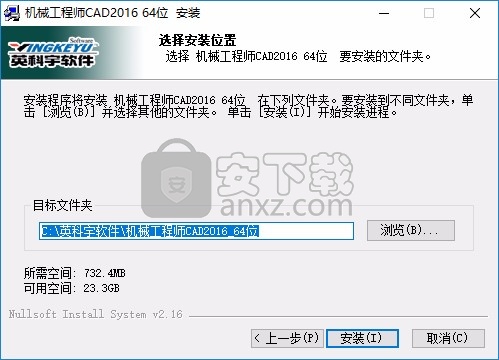

  5、软件的安装地址C:\英科宇软件\机械工程师CAD2016_64位

机械工程师CAD

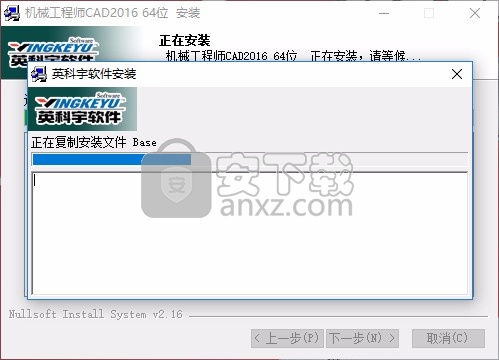

  6、软件的安装过程,等待安装结束

机械工程师CAD

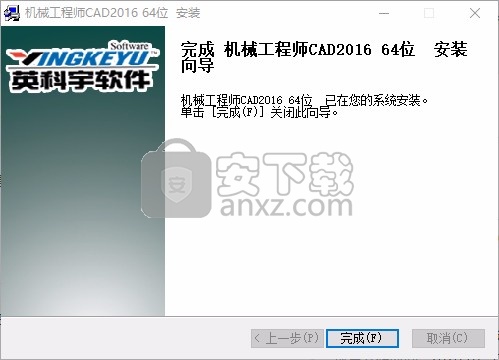

  7、提示软件已经安装结束,可以在电脑桌面找到主程序打开使用

机械工程师CAD

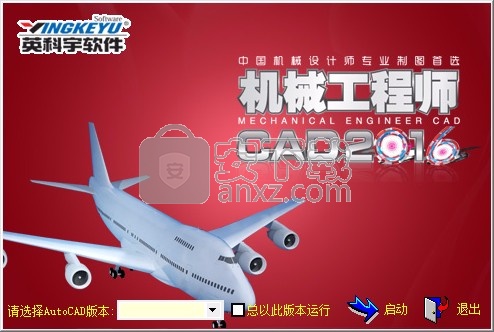

  8、打开软件提示需要选择AutoCAD才能运行,如果你的电脑有CAD就可以直接启动机械设计CAD大师

机械工程师CAD

新增功能

  一、常用件

  1. 添加了圆弧齿轮参数表绘制。

机械工程师CAD

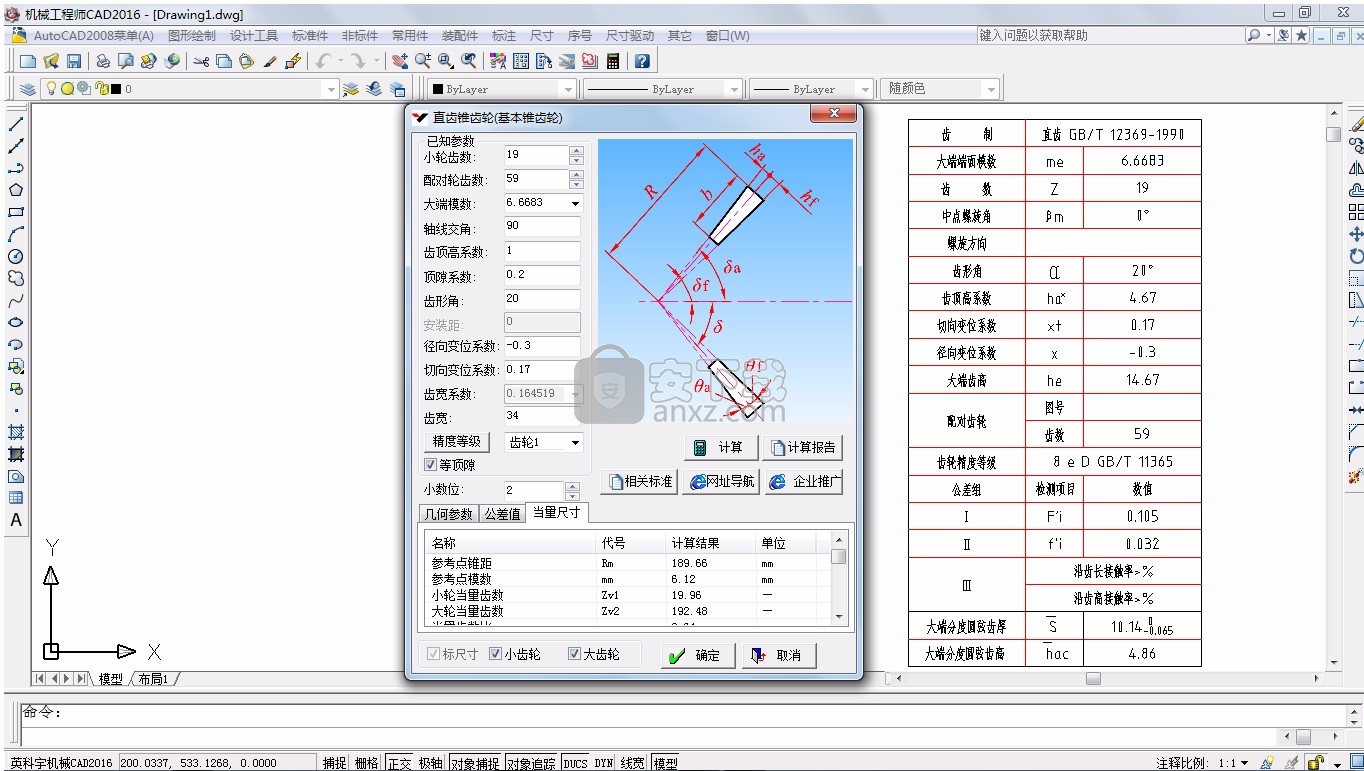

  2.添加了圆锥齿轮的参数表绘制。

机械工程师CAD

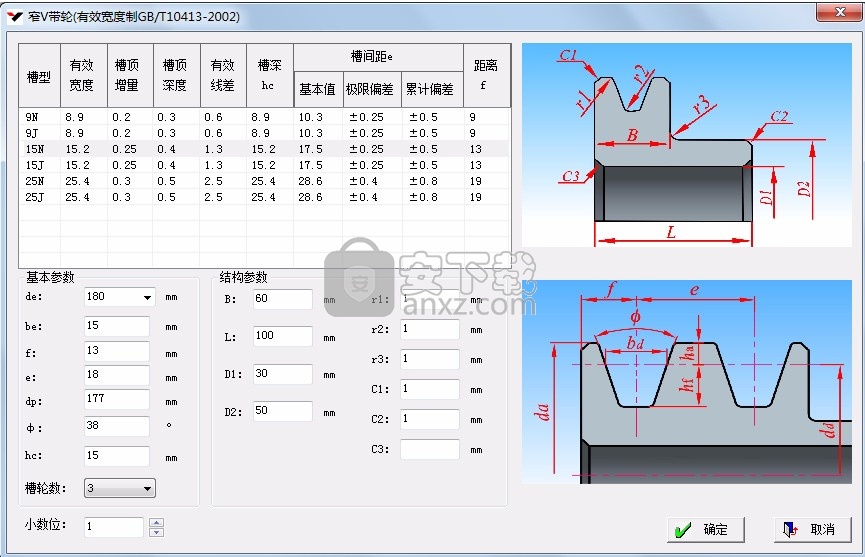

  3.添加了窄V带轮的设计。

机械工程师CAD

  4.轴设计添加键槽、花键时自动绘制键槽的剖视图、尺寸及公差。

机械工程师CAD

  5.链轮等添加了绘制侧视图、及键槽的侧视图。

机械工程师CAD

  6.轴设计时动态显示输入数据的幻灯片,使用户能够准确判断所输入的数据类型。

机械工程师CAD

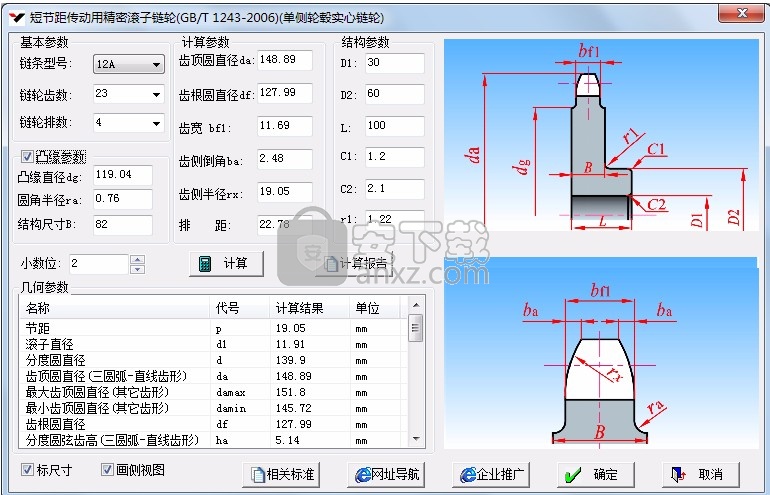

  7.链轮设计选择有无凸缘时自动显示图片,使用户能够清晰判断设计链轮的结构。

机械工程师CAD

  8.更新了链轮的相关数据内容,方便设计时快速查阅数据。

机械工程师CAD

  二、装配件

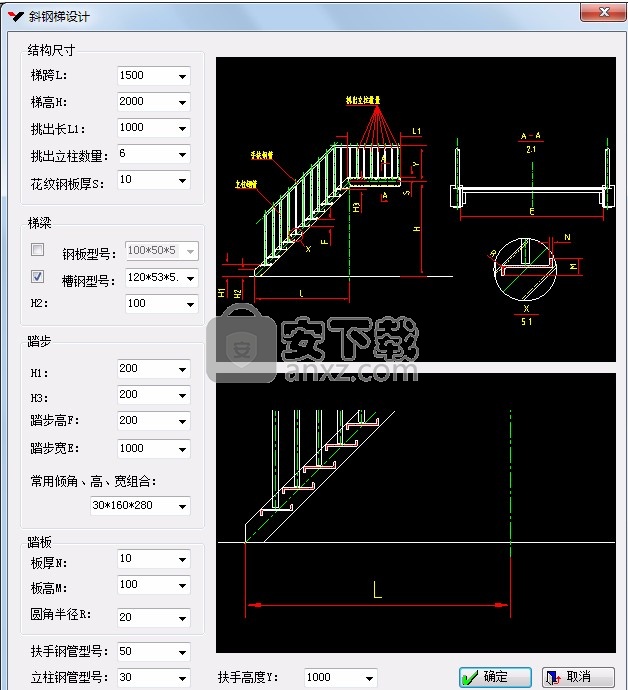

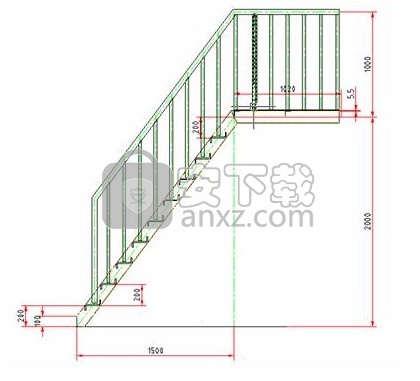

  1.添加了钢结构用的斜钢梯设计。

机械工程师CAD
机械工程师CAD

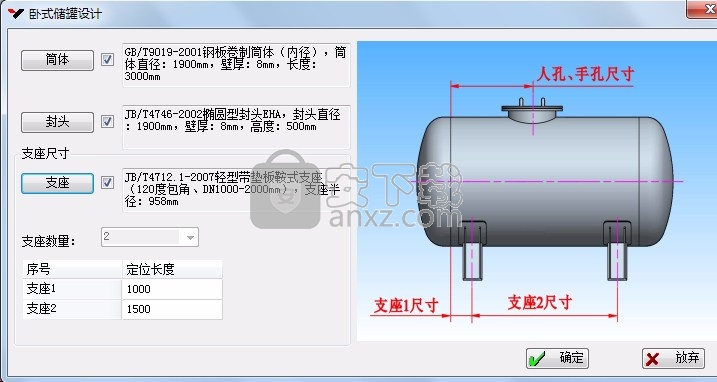

  2.添加了化工设备用的卧式储罐、拱顶储罐、法兰接管。

机械工程师CAD

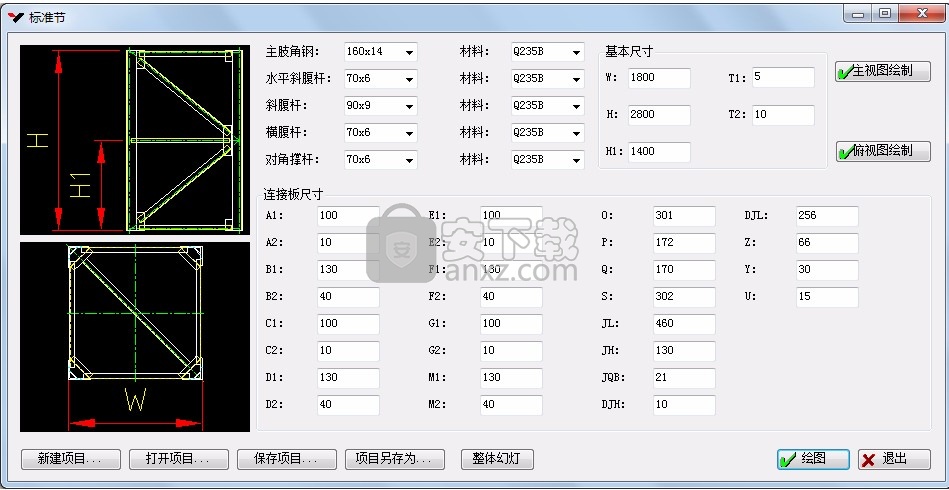

  3.添加了建筑塔机用的标准节、吊臂设计。

机械工程师CAD

  三、标注

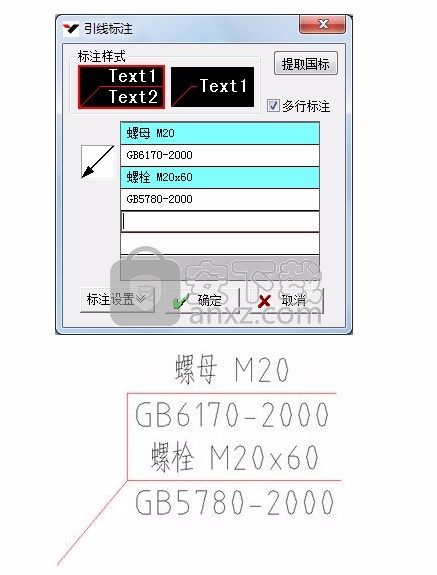

  1.引线标注功能添加了绘制多行引线。

机械工程师CAD

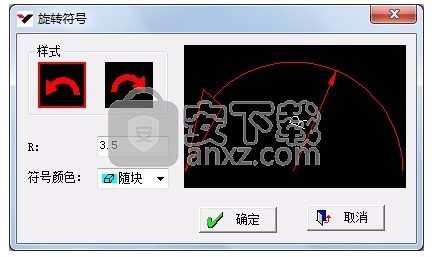

  2.添加了旋转符号绘制。

机械工程师CAD

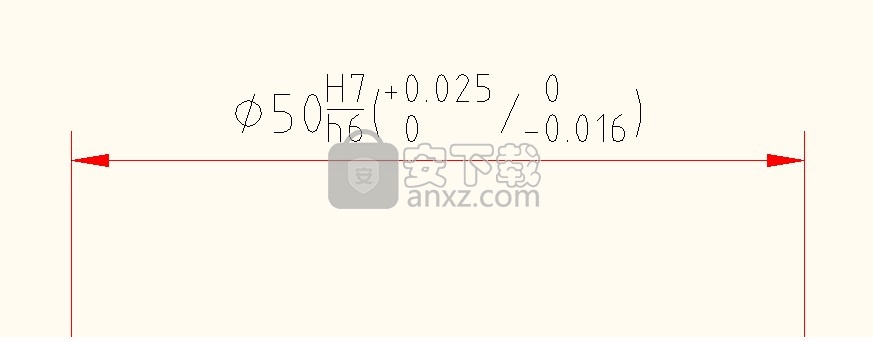

  3.添加了标注配合时自动标注公差。

机械工程师CAD

  尺寸驱动

  4.添加了图形及尺寸的线性驱动

  5.添加了图形及尺寸的对称驱动

  6.添加了图形及尺寸的径向驱动

  四、图形绘制、图库

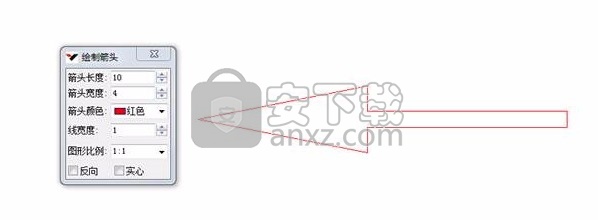

  1.绘制空心箭头

机械工程师CAD

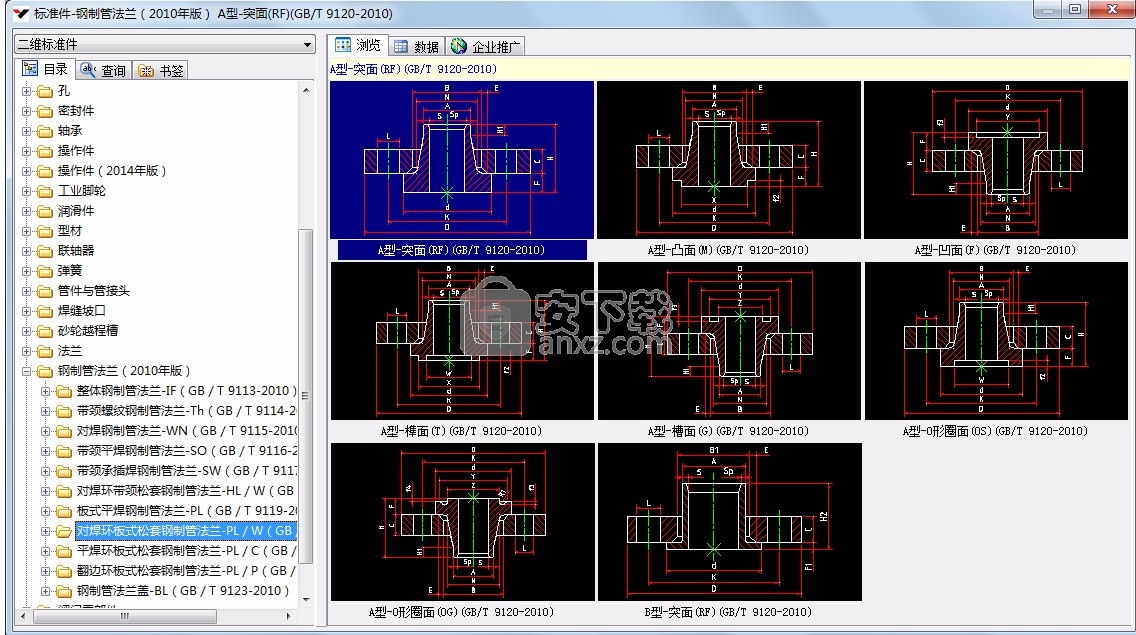

  2.根据2010年的标准彻底更新了国标法兰数据及图形,图形数量达100多个。

机械工程师CAD

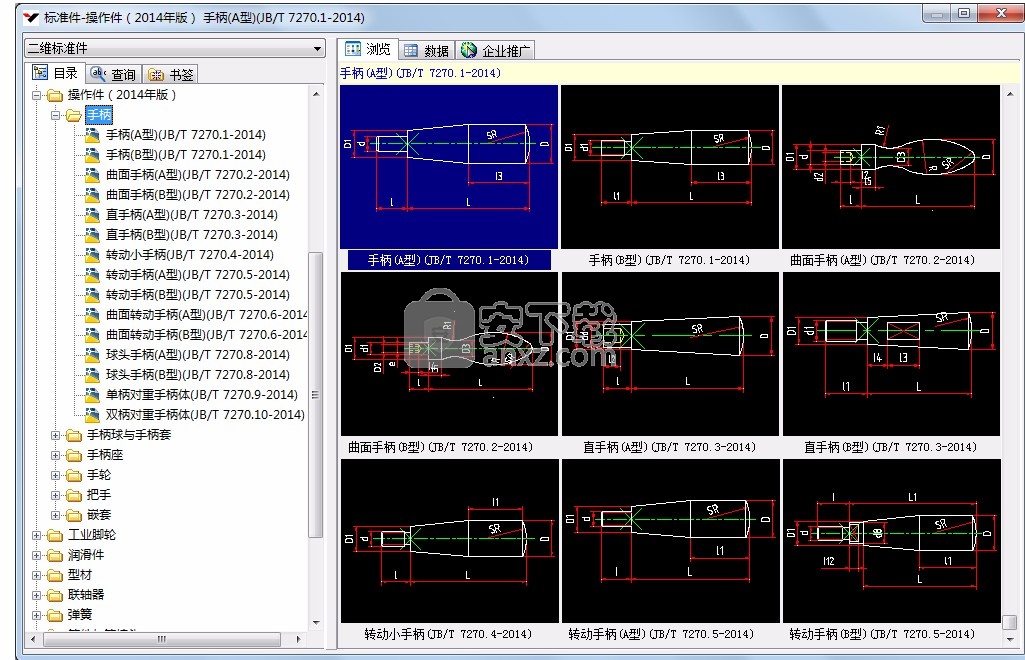

  3.根据2014年的标准彻底更新了操作件的数据及图形,标准数量大50多个。

机械工程师CAD

  4.添加了台达伺服电机图库

  5.添加了凸轮间歇分隔器图库。

  6.图库调用可以保存菜单中每一图库上一次使用的图形与数据,当再次使用时可以方便找到上次使用的图形及数据.

  7.重新设计了功能强大的汇总表生成功能。

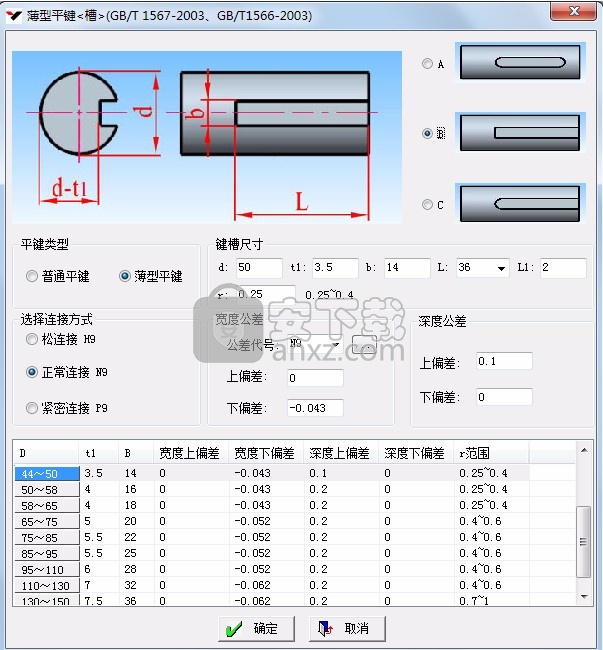

  8.更新了平键、螺孔、轴用档圈等图库。

  9.支持AutoCAD2007至2016的所有版本,支持windows32位及64位系统,Win7、8、10系统。
