麦格米特PLC编程软件(x_builder)

　　麦格米特plc编程软件提供编程功能，可以通过这款软件帮助用户在电脑上设计PLC控制方案，软件界面显示很多内容，可以直接在软件新建梯形图，可以在梯形图添加控制指令，编辑完毕直接点击编译按钮，这样就可以将编程控制方案写入到你的PLC设备，内置下载功能，直接将PLC的数据下载到软件编辑，也支持数据清除功能，可以将PLC错误数据清除，支持将PLC原件值清除，支持将PLC数据块清除；X_Builder编辑器功能很多，顶部显示梯形图、PLC、调试、工具、帮助等常用的菜单，如果你需要设计梯形图就可以下载X_Builder！

软件功能

　　1、X_Builder提供编程功能，可以在软件直接对设备编程

　　2、支持设备调试，在软件对plc数据下载和上载

　　3、支持梯形图编程，在软件快速设计梯形图内容

　　4、软件提供变量数据、数据块、交叉引用表、元件监控表

　　5、支持对数据编译，在软件测试运行编辑的内容，随后全部编译

　　6、支持指令列表、梯形图、顺序功能图、符号编址、元件注释

　　7、通过系统块可以对掉电保存的元件、时间、通讯、输入点等进行设置

软件特色

　　1、文件：“文件”子菜单可用于“新建工程”、“打开工程”、“关闭工程”、“关闭文件”、“保存文件”、“保存工程”、“工程另存为”。它也包含用于打印、打印设置和打印预览的命令。

　　2、编辑："编辑"子菜单包含了编辑所必需的全部命令，如编辑的撤销/恢复，插入、剪切和粘贴。另外，它提供了文本和图形程序的搜索和替换文本字符串功能。

　　3、查看：“查看”子菜单提供了显示、隐藏不同窗口、工具条的功能。也提供了以不同语言查看当前程序的功能。

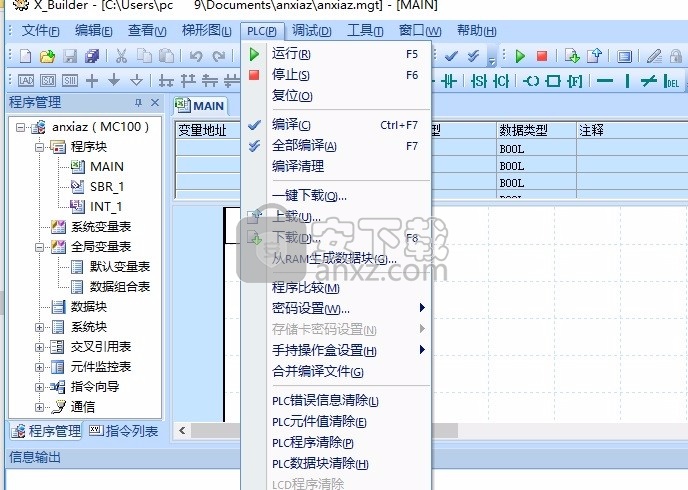

　　4、PLC：“PLC”子菜单提供了与PLC硬件互操作的相关功能。

　　5、工具："工具"子菜单提供了设置XBuilder相关属性和复杂指令的向导功能。

　　6、窗口：“窗口”子菜单提供了访问当前打开的窗口，以及按您需要的方式重新排布当前窗口的功能。

　　7、帮助：“帮助”子菜单包含了用于调用帮助和显示关于对话框的所有命令。

安装方法

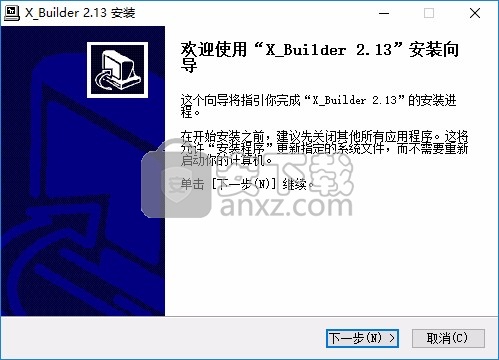

　　1、打开X_Builder_2.13_SetupB01D12.exe直接进入安装界面

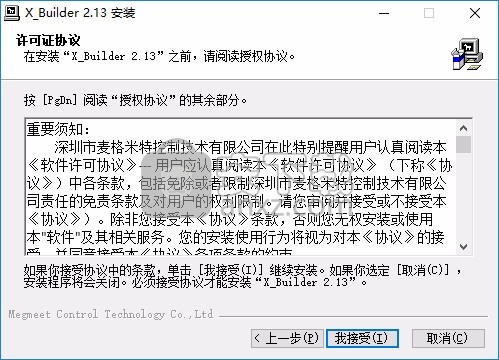

　　2、提示软件协议内容，点击接受

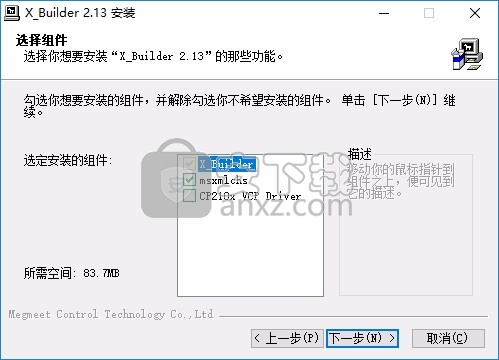

　　3、设置安装附加的内容，点击下一步

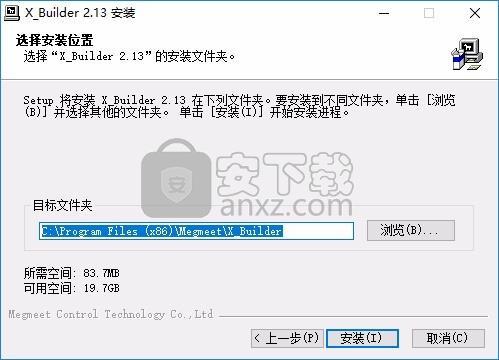

　　4、设置安装地址C:\Program Files (x86)\Megmeet\X_Builder

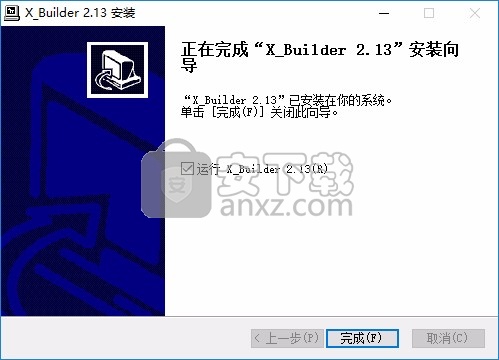

　　5、提示安装结束，点击完成启动编辑器

使用说明

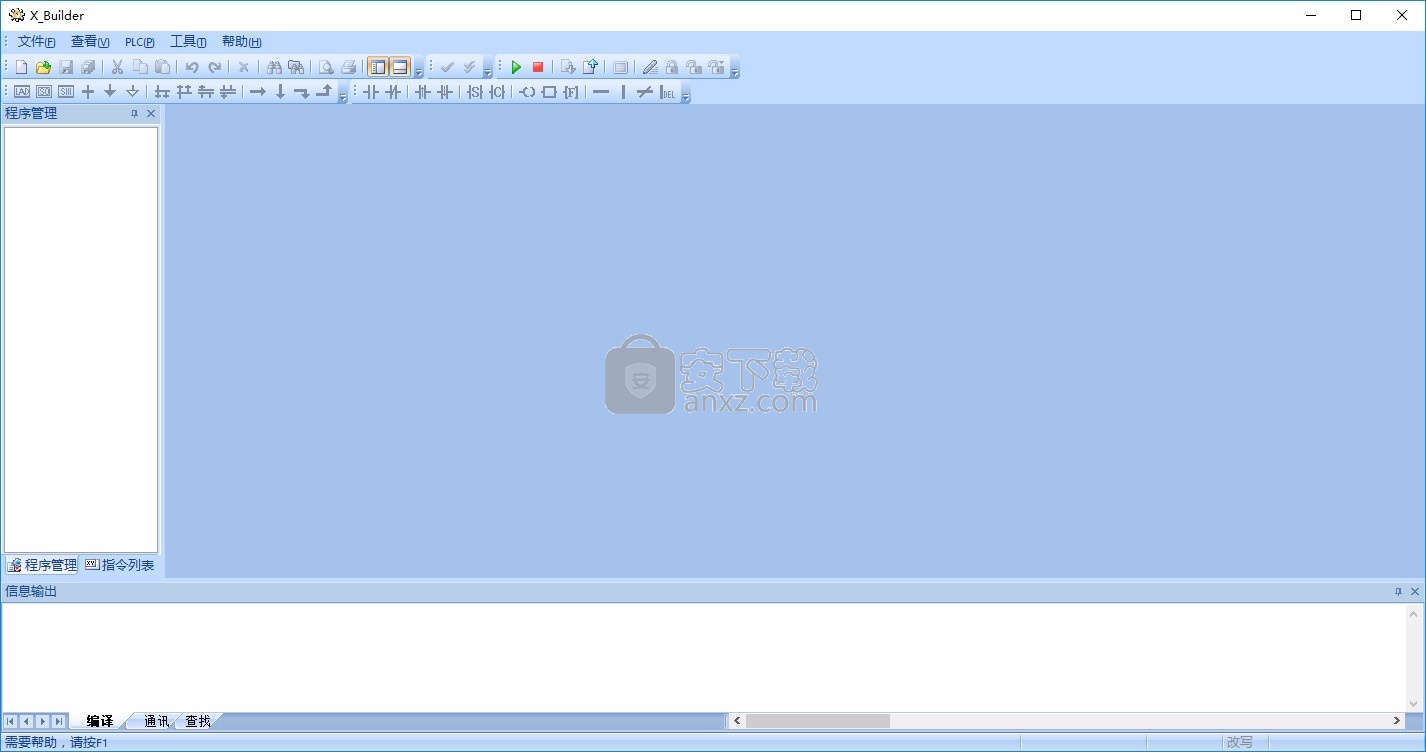

　　1、X_Builder界面如图所示，点击新建工程就可以进入编辑界面

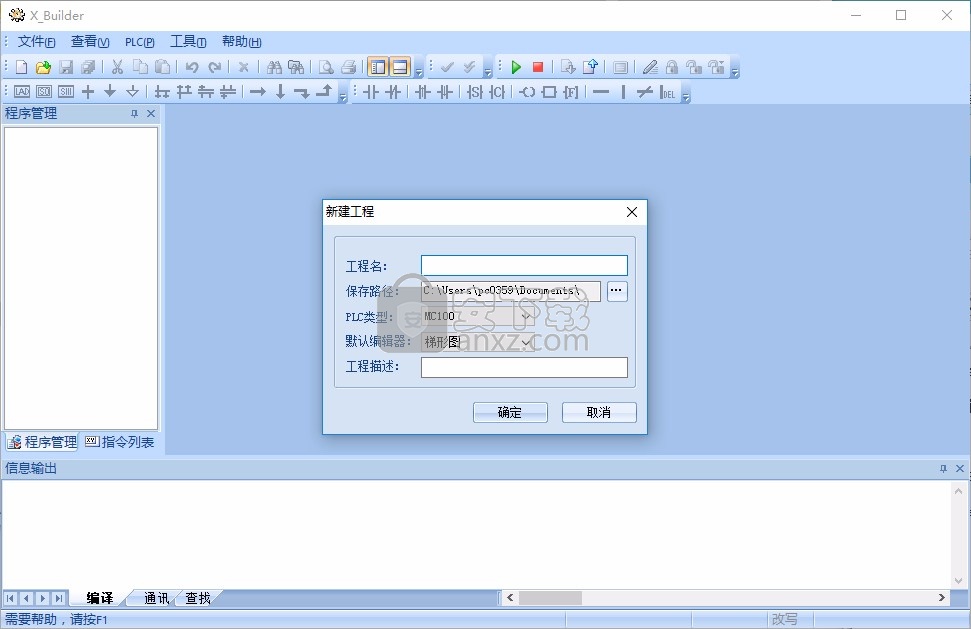

　　2、这里是新建梯形图的界面，输入项目名字就可以创建工程

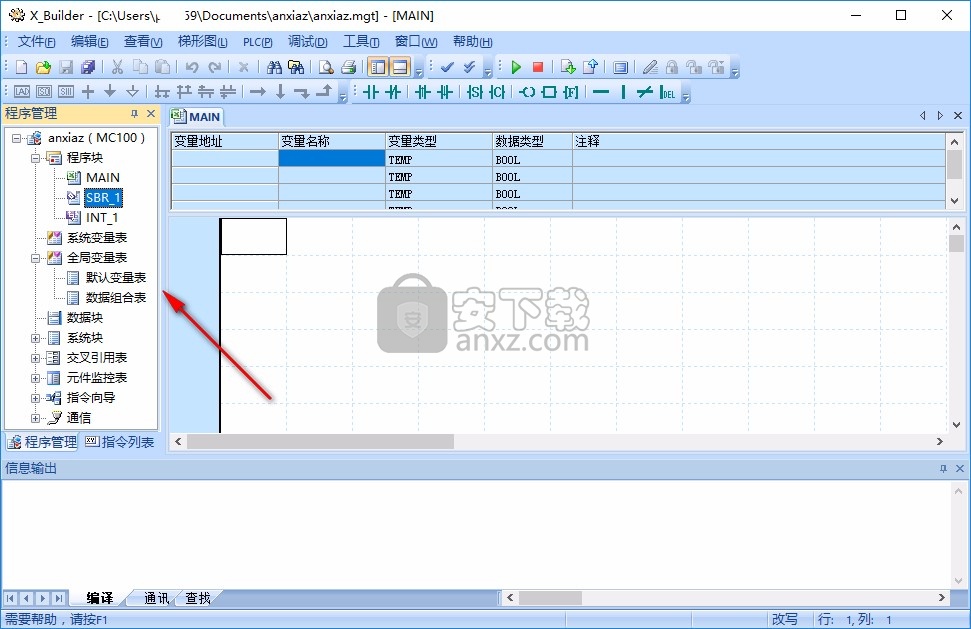

　　3、显示多种调试界面，支持系统变量表、全局变量表、目默认变量表、数据组合表

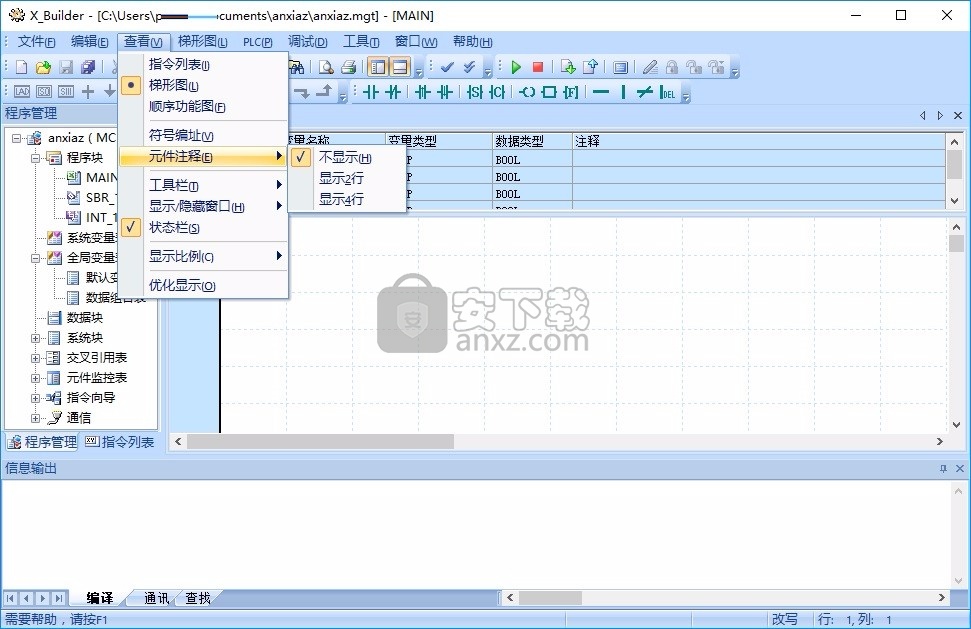

　　4、支持指令列表山、梯形图、顺序功能图、符号编址、元件注释

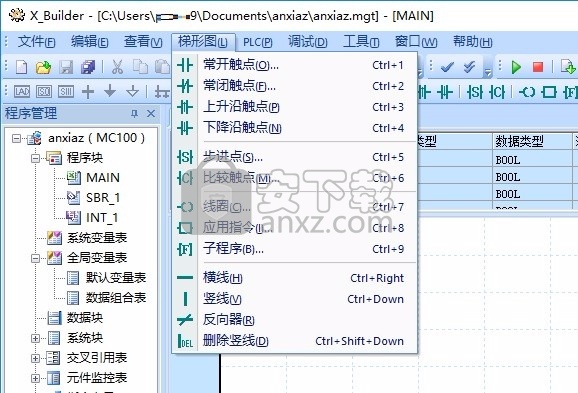

　　5、梯形图编辑界面，支持常开触点、常闭触点、上升沿触点、下降沿触点

　　6、运行功能，在这里就可以查看PLC相关的功能，可以显示运行和编译界面

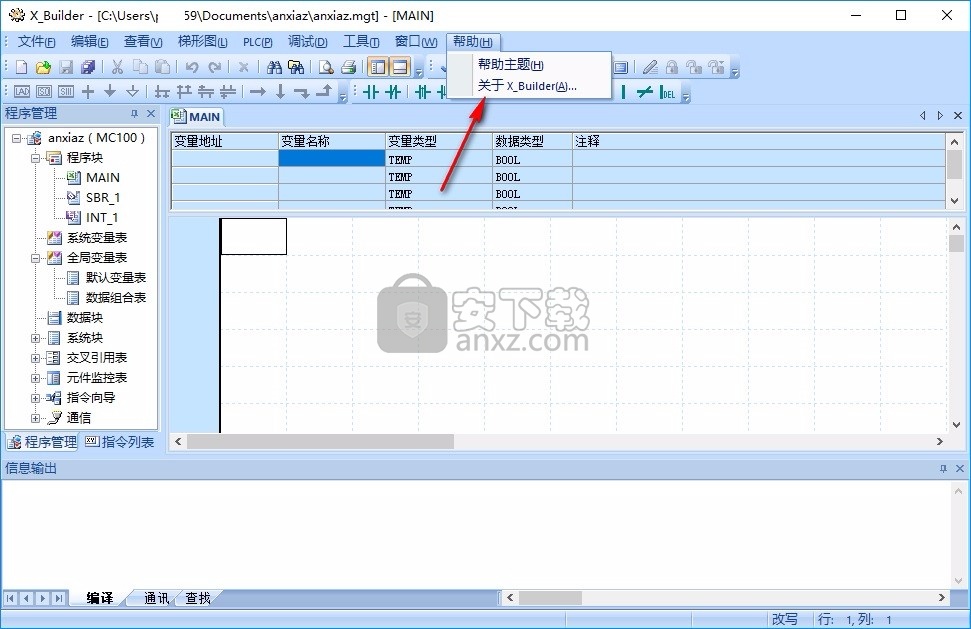

　　7、软件功能还是很丰富的，可以直接在这里查看帮助内容

官方教程

　　仿真软件的启动方式

　　正常启动

　　仿真软件是与编程软件XBuilder一起安装的，安装完毕后，从开始菜单中选择 [PLC Application]-> [XBuilder]-> [PLC仿真]，可以启动仿真软件。

　　用这种方式启动后，仿真软件处于空白状态，接下来可以新建一套全新的仿真配置，或者打开以前保存在硬盘上的仿真配置。

　　从XBuilder启动

　　仿真也可以从XBuilder中直接启动，当XBuilder处于有工程的状态时，选择"工具"下的"工作在仿真状态"菜单，仿真软件就会自动启动起来，并按照当前工程的PLC系列类型（例如MC100、MC200、MC80等），自动创建一套与该类型对应的仿真配置，然后用户可以直接使用这套仿真配置进行下载和调试程序。

　　说明：自动创建仿真配置时，主模块使用的是某系列中默认的主模块，如果点数不能符合要求，用户可以再手动切换主模块型号。

　　从资源管理器启动

　　如果以前曾将某个仿真配置保存到了硬盘文件中，可以从资源管理器中直接双击相应得仿真配置文件（*.smp文件）打开该文件，此时仿真软件将读取最后一次保存过的配置内容，并自动载入最后一次下载到这个仿真配置中的用户程序。

　　关于仿真配置

　　新建配置

　　仿真启动后，选择"文件"菜单下的"新建"菜单，会弹出新建配置对话框，如下图：

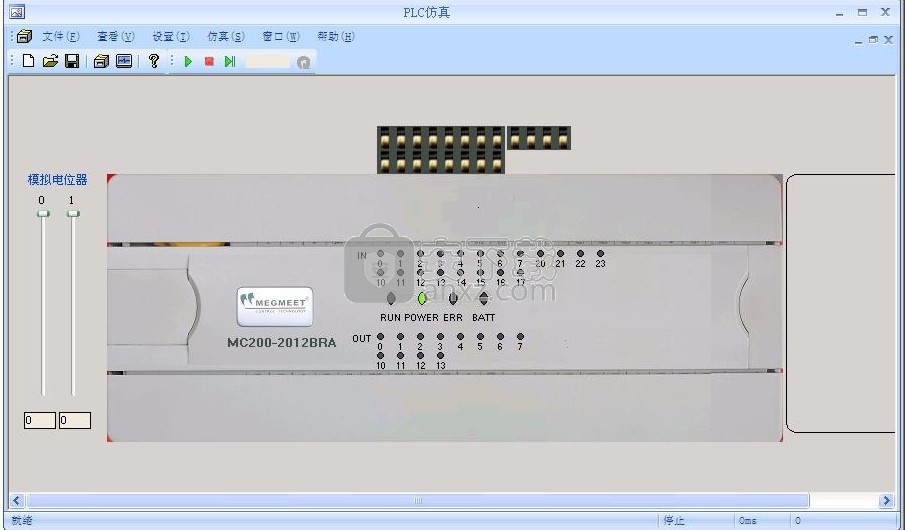

　　在此对话框中用户可以指定该配置所要仿真的PLC系列（如MC100、MC200等），并选择一个合适的I/O点数的主模块，点击"确定"后，将出现仿真图形界面，如下图：

　　打开配置

　　如果以前曾经将某个仿真配置保存到硬盘文件（*.smp文件），则可以通过"文件"菜单下的"打开"功能，将该仿真配置重新读取出来。

　　保存配置

　　用户可以选择将仿真配置保存到硬盘文件，以备日后继续使用。当需要保存时，选择"文件"菜单下的"保存"菜单，此时如果该仿真配置已经保存过，则直接保存到上次指定的文件中，否则，将弹出对话框提示用户选择要保存的位置。

　　保存到磁盘的仿真配置文件包含以下内容：

　　当前配置的PLC系列、主模块、扩展模块

　　用户下载的程序

　　用户下载的系统块配置

　　用户下载的数据块配置

　　掉电保存元件的值

　　时序图中的所有元件地址

　　仿真图介绍

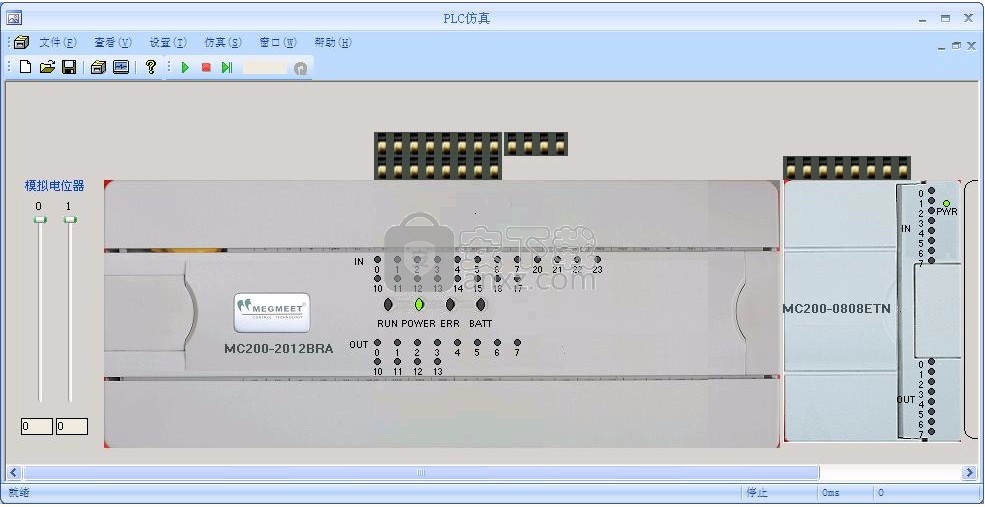

　　上图是典型仿真界面图，各部分说明如下：

　　1）中间区域是模拟实际PLC面板的图，其中包含了系列名、模块名、I/O灯、系统状态灯等；

　　2）左侧的两个滑动条模拟的是PLC上的模拟电位器，可以在0~255之间调节；

　　3）上面区域模拟的是各输入端口的拨码开关，通过这些开关可以控制每个输入点的打开和闭合状态，每个开关拨动后，相应的输入指示灯会有变化指示；

　　4）右侧的小模块图是某扩展模块的模拟图，其中也包含了I/O灯、拨码开关等

　　5）下面的状态栏分成三部分，从左到右分别显示的是PLC运行状态、当前周期扫描时间和当前已经扫描过的周期数

　　扩展模块

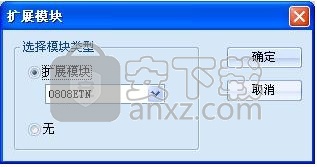

　　仿真配置创建出来后，默认只有主模块，没有扩展模块，如果需要扩充I/O点数，可以手动添加扩展模块。初始情况下，主模块后面紧跟着一个扩展模块空位，在此空位上双击鼠标左键，会弹出"扩展模块"对话框，如下图：

　　用户可以在此对话框中指定要在当前位置放置某种扩展模块，如果用户在空位上新增了某个扩展模块，则系统会自动在后面新增一个空位以备下次扩展（在扩展模块数量允许的情况下）。

　　在主模块或者已存在的某个扩展模块上双击鼠标左键，可以切换模块类型，选择"无"可以删除该模块（主模块不能删除）。

　　高速输入设置

　　当需要模拟高速脉冲输入时，请先确保仿真PLC处于停止状态，然后在仿真图界面下选择"设置"菜单下的"高速输入"菜单项，此时将弹出高速输入设置对话框，如下图：

　　用户可以在此设置X0~X5这6个输入点中，哪些需要模拟高速输入，例如上图中选择了X0和X4，点击确定后，在原仿真图的输入按钮区域上方，会出现输入频率设置滑动条，相应的输入点外观也将变换为脉冲输入模拟图，如下：

　　此时原来控制输入点打开和闭合的开关则变为控制高速输入脉冲的启动和停止，在脉冲输入启动后，脉冲输入图标将会以定时闪烁以提示当前正在输入。通过个滑动条可以设置某路输入的脉冲频率（以K为单位调节），将鼠标移至某个滑动条上方可以看到脉冲输入的确切频率，也可以使用键盘的上下箭头键及其PageDown或者PageUp键进行精确调节。
