CAD图案填充插件(YQMKPAT.vlx)

CAD图案填充插件(YQMKPAT.vlx)

 v2.1 绿色版
  • 软件大小：0.01 MB
  • 更新日期：2020-08-28 14:55
  • 软件语言：简体中文
  • 软件类别：3D/CAD软件
  • 软件授权：免费版
  • 软件官网：
  • 适用平台：WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商：

6分
软件评分

本地下载文件大小：0.01 MB

软件介绍 人气软件 下载地址

为您推荐： 图形图像

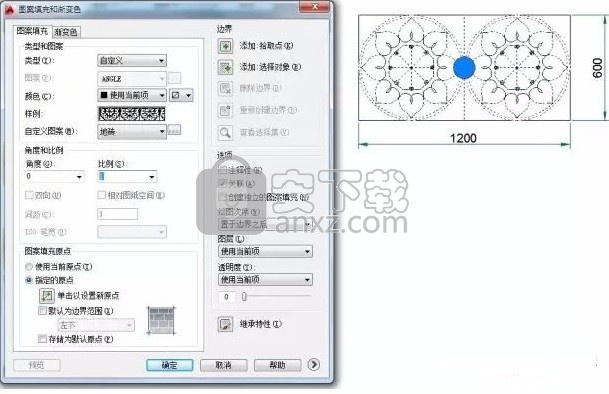

　　YQMKPAT.vlx是CAD图案填充软件，可以帮助用户快速在软件设计图案，在设计绿化或者设计雕刻作品的时候很有帮助，用户可以在CAD绘图，借助这款插件就可以在图纸上填充新的内容，软件提供简单的填充设置方案，可以设置类型，可以设置颜色，可以选择官方的样例填充，也支持角度和比例设置，支持填充边界设置，提供多种选择，让用户可以快速实现CAD图纸填充，虽然AutoCAD也提供填充功能，还是需要花费较多的时间，YQMKPAT.vlx插件已经提供详细的参数选项，选择图形就可以立即填充，需要的朋友可以下载体验！

CAD图案填充插件(YQMKPAT.vlx)

软件功能

　　1、YQMKPAT.vlx支持填充图案设置，可以自定义填充类型

　　2、软件支持图案选择，在设置界面选择一种使用

　　3、支持添加本地的图案，可以选择地砖填充到CAD图纸

　　4、可以选择园林设计相关的图案添加到CAD图纸

　　5、可以选择家装设计相关的团年填充到图纸

　　6、提供填充角度设置，在软件自定义角度，可以设置双向填充

　　7、提供距离设置功能，为图案设置距离，支持使用当前原点填充

软件特色

　　1、YQMKPAT.vlx功能减低，支持多个图层选项

　　2、支持使用当前图像项，支持对当前项目设置透明度

　　3、支持创建独立的图案填充方式，也可以设置关联填充

　　4、支持设置边界，在软件重新设置填充的边界

　　5、可以选择1:1填充，自定义图纸比例

　　6、YQMKPAT.vlx 操作方便，为用户提供多种填充模式

安装方法

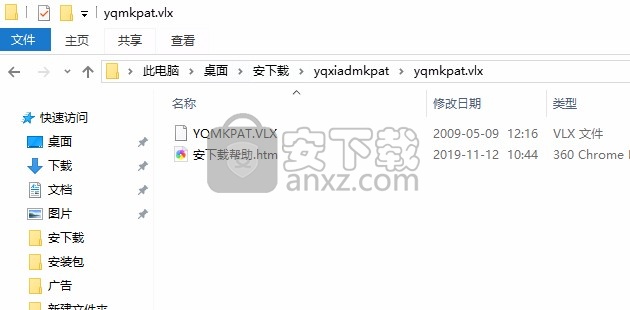

　　1、将YQMKPAT.VLX复制到AutoCAD安装地址下的扩展菜单上使用

CAD图案填充插件(YQMKPAT.vlx)

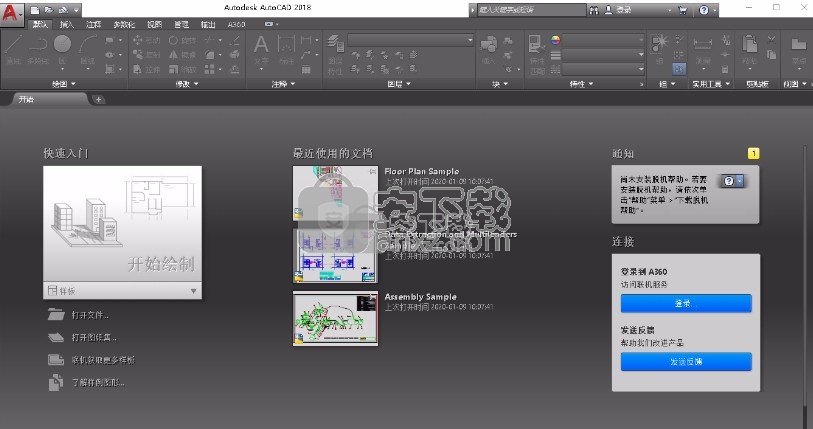

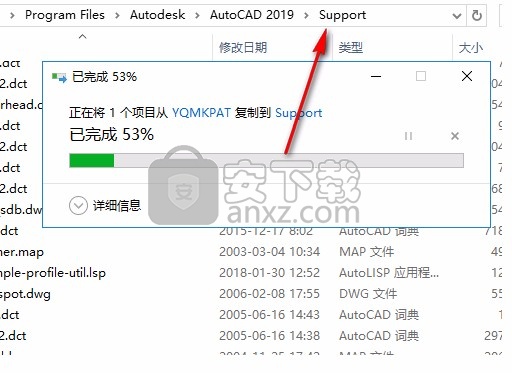

　　2、如图所示，复制到CAD安装地址下的Support文件夹保存

CAD图案填充插件(YQMKPAT.vlx)

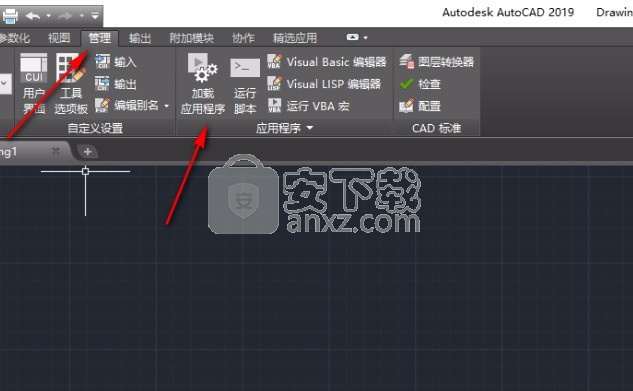

　　3、打开AutoCAD软件，点击加载程序功能就插件添加就可以填充图案

CAD图案填充插件(YQMKPAT.vlx)

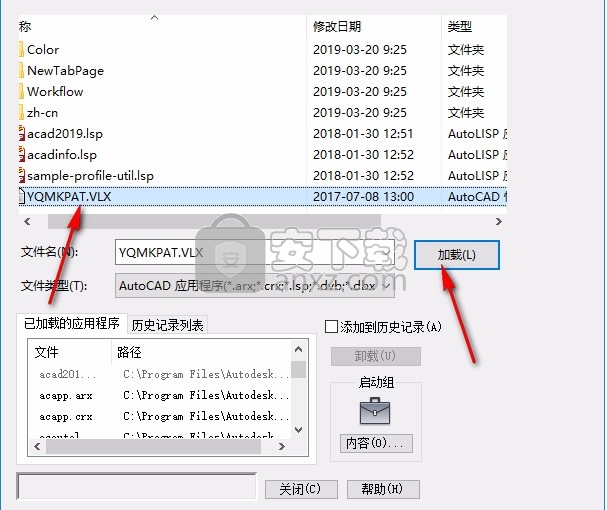

　　4、弹出加载界面，在Support文件夹将插件打开就可以完成加载

CAD图案填充插件(YQMKPAT.vlx)

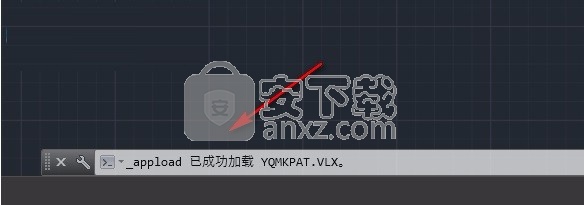

　　5、如图所示，提示 appload已成功加载 YOMKPAT.vlx

CAD图案填充插件(YQMKPAT.vlx)

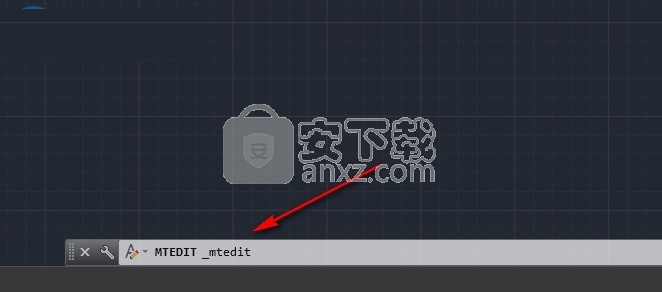

　　6、在命令界面输入yqmkpat点击回车就可以加载程序，从而开始绘图

CAD图案填充插件(YQMKPAT.vlx)

官方教程

　　填充图案制作插件

　　插件YQMKPAT.VLX可以实现自定义图案转换为CAD中填充命令“H”可以使用的填充图案，增加CAD填充图案的多样性和图纸的优化美观。

CAD图案填充插件(YQMKPAT.vlx)

　　使用方法：

　　1、下载插件到电脑任意位置（不要放置电脑桌面或者C盘）

　　2、打开CAD输入命令AP（或菜单栏--工具--加载程序）

　　3、找到下载好的插件YQMKPAT.VLX文件

　　4、点击加载（L）

　　5、加载成功后：

　　①输入yqmkpat或MP可启动制作程序（按矩形长边1mm重复）；

　　②输入yqmkpat1或MP1可启动制作程序（按按实际大小1:1制作）；

　　6、输入上述任意一个制作命令后，提示新建填充图案文件名“NEW.PAT”，可以输入自己填充图案的对应名称然后直接点击保存（S）。

　　注：工具会自动定位到CAD的SUPPORT目录，不用修改填充图案PAT文件的存放路径

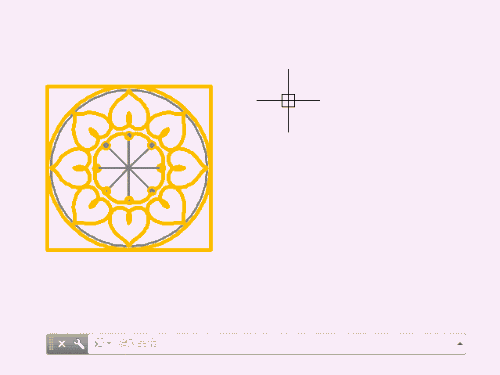

　　7、点击保存后，提示“选择对象”，选择要制作填充图案的图像。

　　注：只识别直线、弧、圆和点，多段线不能识别【若使用了多段线，需要先使用X命令分解开】。

　　8、设置“图案基点”，可选择图案左下角端点为基点。

　　9、设置“横向重复间距”，拾取图案水平方向的边线长度。

　　10、设置“竖向重复间距”，拾取图案竖直方向的边线长度。

　　11、完成填充图案的制作。

　　12、输入填充命令（H），选择“图案填充”--“填充图案选项板”--“自定义”，就可以选择刚刚制作的填充图案了！

CAD图案填充插件(YQMKPAT.vlx)
